Ремонт и эксплуатация бытовой стиральной машины LG F-1023 Выполнил: студент группы 5 -1 КРЭО Буланов С. М.
Конструкция стиральной машины n 1 — верхняя крышка, 2 — задняя стенка корпуса, 3 — передняя стенка, 4 — загрузочный люк, 5 — блок электромагнитных клапанов, 6 — шланг залива воды, 7 — дозатор моющих средств, 8 — бункер дозатора, 9 — резиновый патрубок, 10 — бак, 11 — барабан, 12 — уплотнитель люка, 13 — пружина подвески бака, 14 — амортизатор, 15 — противовес, 16 — прессостат, 17 — сливной насос, 18 — нагревательный элемент (ТЭН), 19 — электромотор, 20 — панель управления, 21 — командоаппарат
Назначение стиральной машины LG F-1023 Автоматическая стиральная машина предназначена для стирки белья по заданной программе. Замачивание, стирка и полоскание осуществляются механическим перемешиванием белья, помещенного в барабан. Все процессы стирки, полоскания, отжима, сушки выполняются автоматически. Большой выбор программ позволяют хорошо отстирать белье разной степени загрязненности из тканей различного состава.
Технические характеристики стиральной машины LG F-1023 Параметры Значение Тип загрузки фронтальный Максимальная загрузка белья 6 кг Управление электронное Сушка нет Габариты (Вх. Шх. Г) 85 х60 х45 см Вращение при отжиме 1400 об/мин Класс потребления электроэнергии А Диаметр загрузочного люка 30 см Дисплей цифровой

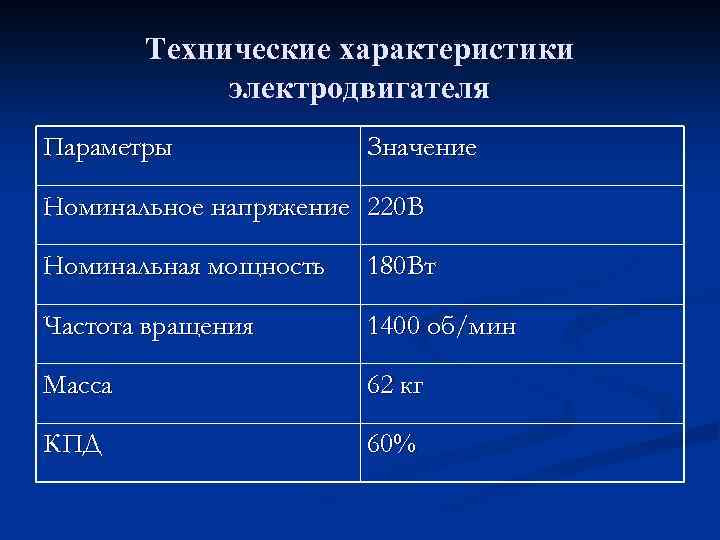

Технические характеристики электродвигателя Параметры Значение Номинальное напряжение 220 В Номинальная мощность 180 Вт Частота вращения 1400 об/мин Масса 62 кг КПД 60%

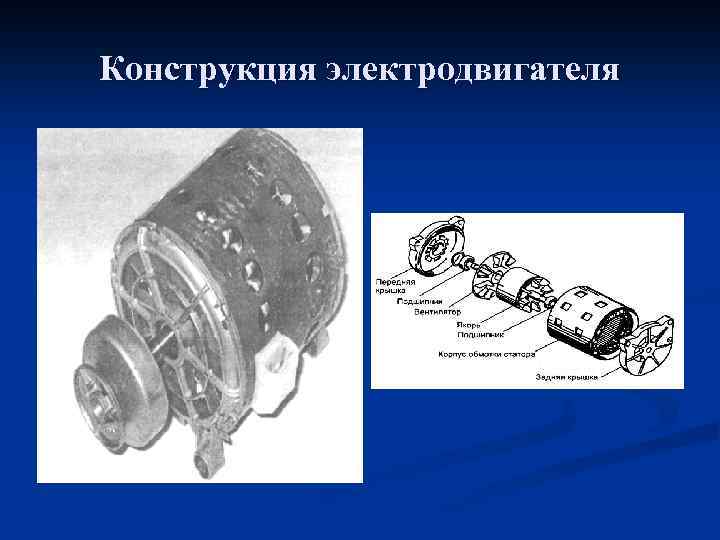

Конструкция электродвигателя
Возможные неисправности электрооборудования, возможные причины и способы устранения. Неисправность Возможные причины Способ устранения Электродвигатель не запускается Перегорел предохранитель, неисправен автоматический выключатель Заменить предохранитель, автоматический выключатель Вода в стиральном баке не нагревается Перегорел ТЭН. Неисправен командоаппарат Барабан перегружен бельем Заменить ТЭН. Заменить командоаппрат. Отключить машину, удалить часть белья из стирального бака и снова включить Неисправен командоаппарат Заменить командоаппарат При включении электродвигатель гудит, но барабан не вращается Командоаппарат останавливается в
Алгоритм поиска неисправностей «Нет налива воды»

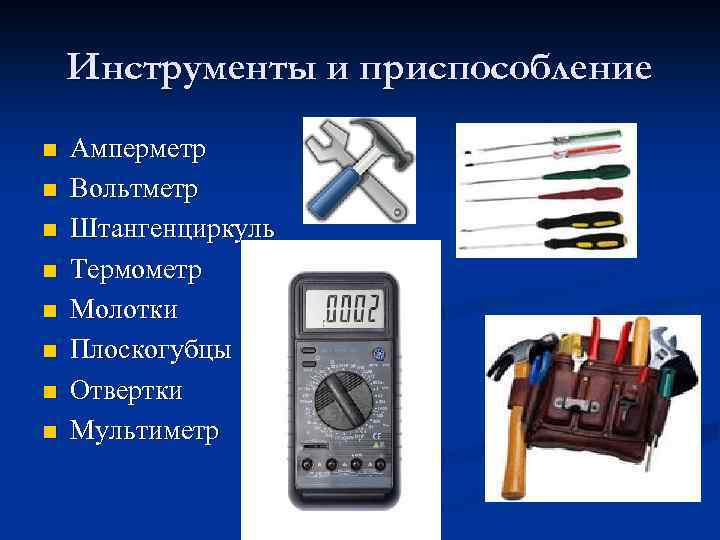

Инструменты и приспособление n n n n Амперметр Вольтметр Штангенциркуль Термометр Молотки Плоскогубцы Отвертки Мультиметр
Методы испытания n Стиральная машина после ремонта должна подвергаться приемо-сдаточным испытаниям, включающим внешний осмотр, проверку водонепроницаемости, уровня шума, электрической прочности изоляции в холодном состоянии до увлажнения.
При испытании машин после ремонта категорически запрещается: а) включать машину в перевернутом или наклонном состоянии; б) допускать попадание стирального раствора на электрооборудование; в) опускать руки в стиральный бак при вращающемся активаторе
Техника безопасности при эксплуатации стиральной машины n n n Перед выполнением ремонтных работ следует убедиться в исправности оборудования, стендов, приспособлений, приборов и инструмента. Рабочее место должно быть организовано так, чтобы предупредить всякую возможность возникновения несчастного случая. Все оборудование, стенды, контрольно-измерительная аппаратура по ремонту стиральных машин должны быть установлены на прочный фундамент или основаниях, находится в полной исправности, тщательно выверены и закреплены. Все токоведущие части стендов, оборудования, контрольно-измерительных приборов должны быть недоступны для случайного прикосновения. Перед ремонтом стиральная машина должна быть отключена.
Вывод n Одной из перспективных и быстроразвивающихся отраслевых групп бытовых услуг является ремонт бытовых машин и приборов. Любая машина, находящаяся в процессе эксплуатации, требует постоянного ухода (смазки, чистки) и периодического ремонта (замена вышедших из строя деталей, агрегатов и узлов). Таким образом, бытовая техника, находящаяся в эксплуатации населения, ее постоянное конструктивное усложнение, способствует быстрому развитию отраслевой группы по ремонту бытовой техники.
