РЕЛЕЙНАЯ ЗАЩИТА ЛЕКЦИЯ № 1 ОСНОВНАЯ ЛИТЕРАТУРА: Ф и г у р н о РЕЛЕЙНАЯ ЗАЩИТА ЛЕКЦИЯ № 1 ОСНОВНАЯ ЛИТЕРАТУРА: Ф и г у р н о в Е. П. Релейная защита: Учебник. В 2 ч. Ч. 1 и Ч. 2. 3 -е изд. перераб. и доп. / Е. П. Ф и г у р н о в / М. : ГОУ «Учебнометодический центр по образованию на железнодорожном транспорте» , 2009 г. Фигурнов Е. П. Релейная защита: Учебник для вузов ж. -д. трансп. 2002 г. Проектирование релейной защиты тяговых подстанций. Часть 1: Методические указания к выполнению курсовой работы по дисциплине «Релейная защита» / Ю. В. Кондратьев, С. В. Заренков; Омский гос. ун-т путей сообщения. Омск, 2010. 43 с. Проектирование релейных защит тяговых подстанций: Методические указания к выполнению курсовой работы по дисциплине «Релейная защита» . Часть 2 / Ю. В. Кондратьев, С. В. Заренков; Омский гос. ун-т путей сообщения. Омск, 2012. 27 с.

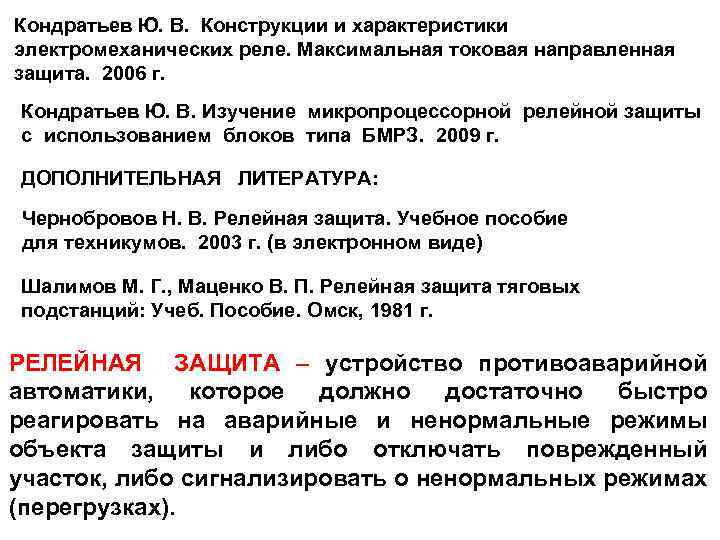

Кондратьев Ю. В. Конструкции и характеристики электромеханических реле. Максимальная токовая направленная защита. 2006 г. Кондратьев Ю. В. Конструкции и характеристики электромеханических реле. Максимальная токовая направленная защита. 2006 г. Кондратьев Ю. В. Изучение микропроцессорной релейной защиты с использованием блоков типа БМРЗ. 2009 г. ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА: Чернобровов Н. В. Релейная защита. Учебное пособие для техникумов. 2003 г. (в электронном виде) Шалимов М. Г. , Маценко В. П. Релейная защита тяговых подстанций: Учеб. Пособие. Омск, 1981 г. РЕЛЕЙНАЯ ЗАЩИТА – устройство противоаварийной автоматики, которое должно достаточно быстро реагировать на аварийные и ненормальные режимы объекта защиты и либо отключать поврежденный участок, либо сигнализировать о ненормальных режимах (перегрузках).

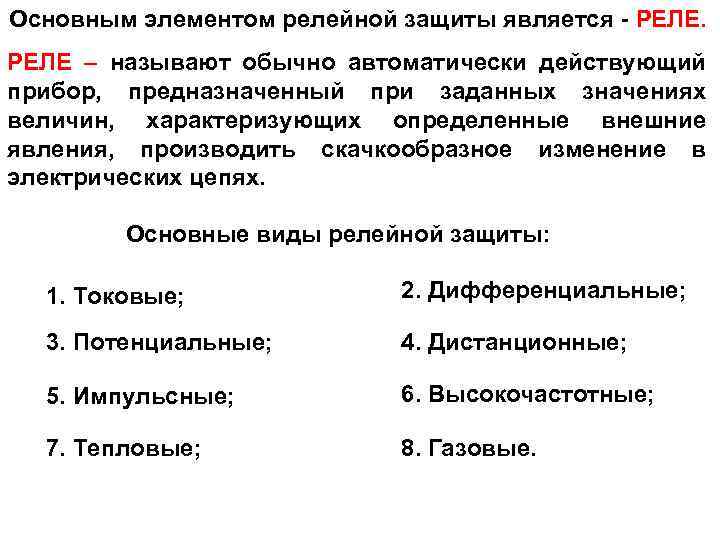

Основным элементом релейной защиты является - РЕЛЕ – называют обычно автоматически действующий прибор, предназначенный Основным элементом релейной защиты является - РЕЛЕ – называют обычно автоматически действующий прибор, предназначенный при заданных значениях величин, характеризующих определенные внешние явления, производить скачкообразное изменение в электрических цепях. Основные виды релейной защиты: 1. Токовые; 2. Дифференциальные; 3. Потенциальные; 4. Дистанционные; 5. Импульсные; 6. Высокочастотные; 7. Тепловые; 8. Газовые.

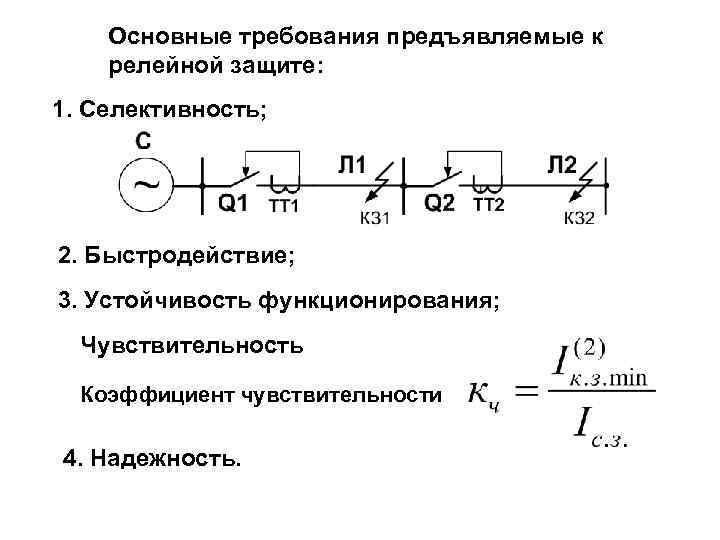

Основные требования предъявляемые к релейной защите: 1. Селективность; 2. Быстродействие; 3. Устойчивость функционирования; Чувствительность Основные требования предъявляемые к релейной защите: 1. Селективность; 2. Быстродействие; 3. Устойчивость функционирования; Чувствительность Коэффициент чувствительности 4. Надежность.

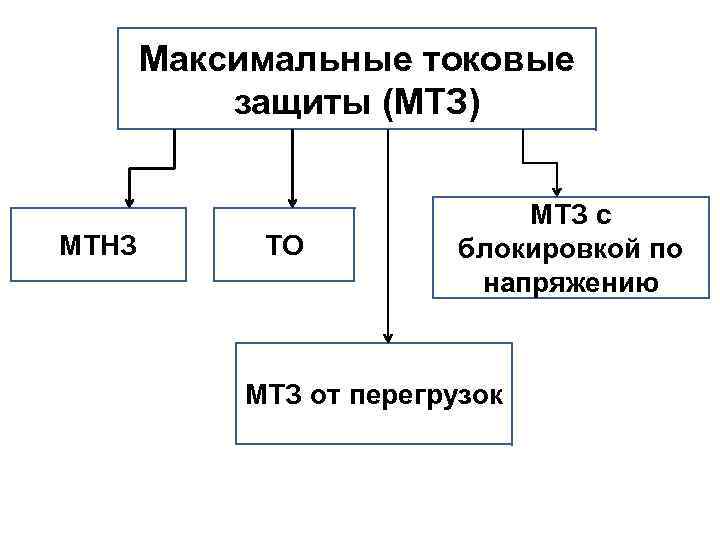

Максимальные токовые защиты (МТЗ) МТНЗ ТО МТЗ с блокировкой по напряжению МТЗ от перегрузок Максимальные токовые защиты (МТЗ) МТНЗ ТО МТЗ с блокировкой по напряжению МТЗ от перегрузок

ПРИНЦИПИАЛЬНАЯ СХЕМА МТЗ СХЕМА ПЕРВИЧНОЙ КОММУТАЦИИ СХЕМА ВТОРИЧНОЙ КОММУТАЦИИ ПРИНЦИПИАЛЬНАЯ СХЕМА МТЗ СХЕМА ПЕРВИЧНОЙ КОММУТАЦИИ СХЕМА ВТОРИЧНОЙ КОММУТАЦИИ
