Реконструкция воздуходувных машин на городских очистных сооружениях ü

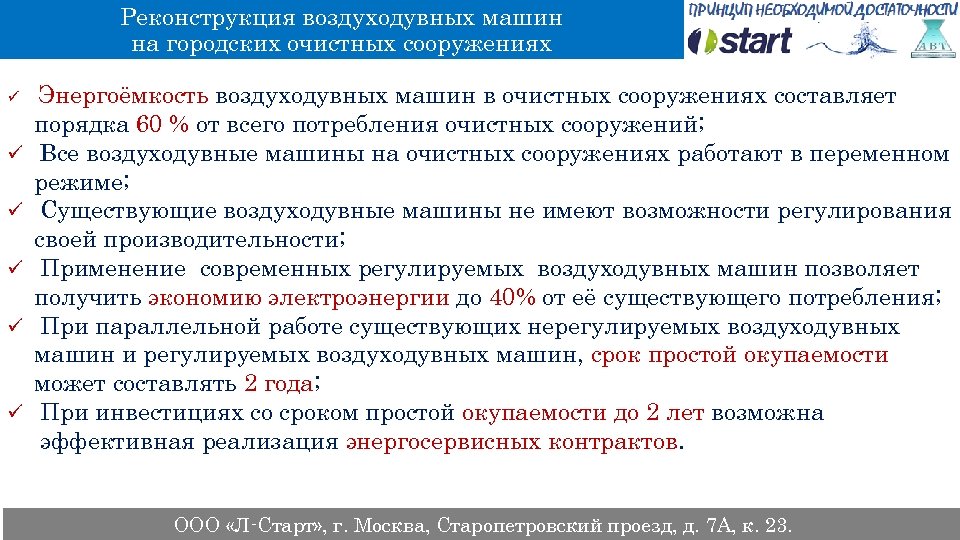

Реконструкция воздуходувных машин на городских очистных сооружениях ü Энергоёмкость ü ü ü воздуходувных машин в очистных сооружениях составляет порядка 60 % от всего потребления очистных сооружений; Все воздуходувные машины на очистных сооружениях работают в переменном режиме; Существующие воздуходувные машины не имеют возможности регулирования своей производительности; Применение современных регулируемых воздуходувных машин позволяет получить экономию электроэнергии до 40% от её существующего потребления; При параллельной работе существующих нерегулируемых воздуходувных машин и регулируемых воздуходувных машин, срок простой окупаемости может составлять 2 года; При инвестициях со сроком простой окупаемости до 2 лет возможна эффективная реализация энергосервисных контрактов. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

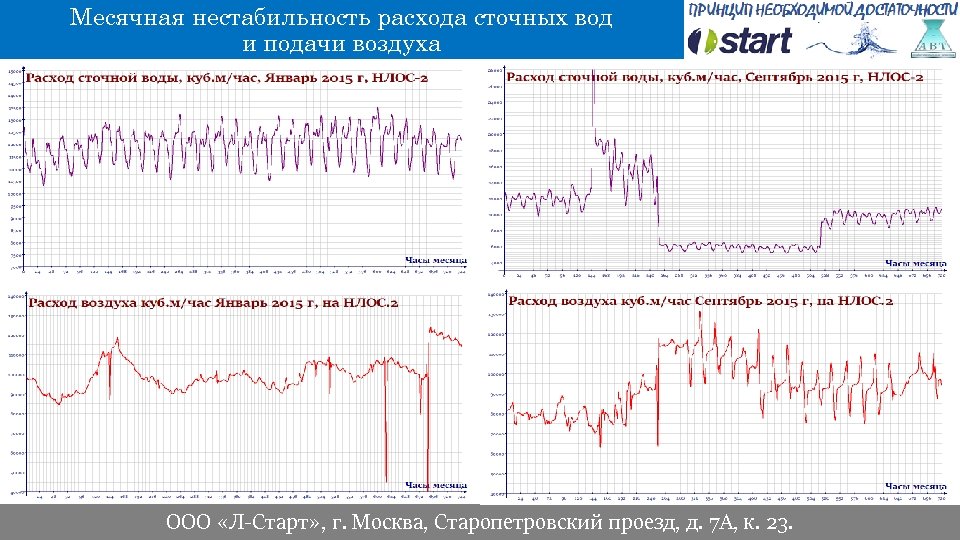

Месячная нестабильность расхода сточных вод и подачи воздуха ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

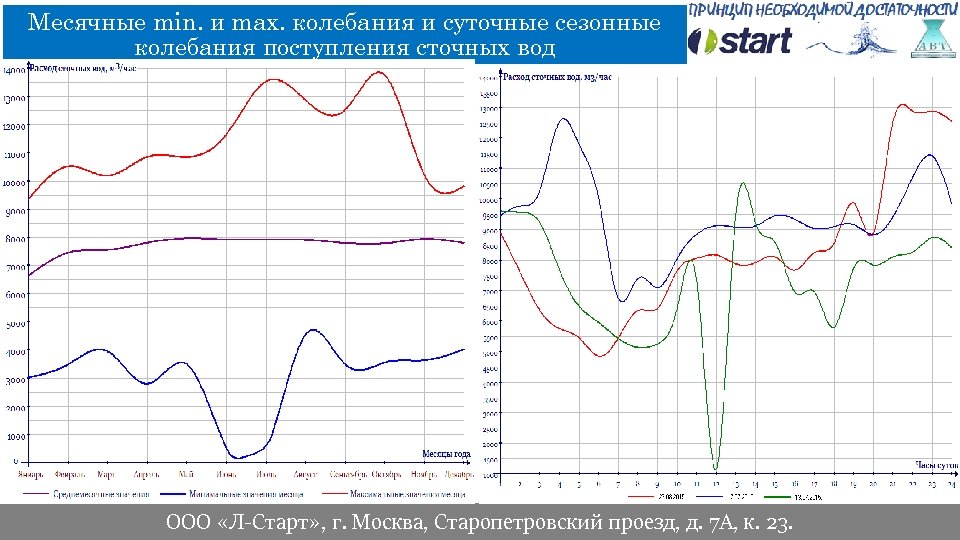

Месячные min. и max. колебания и суточные сезонные колебания поступления сточных вод ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

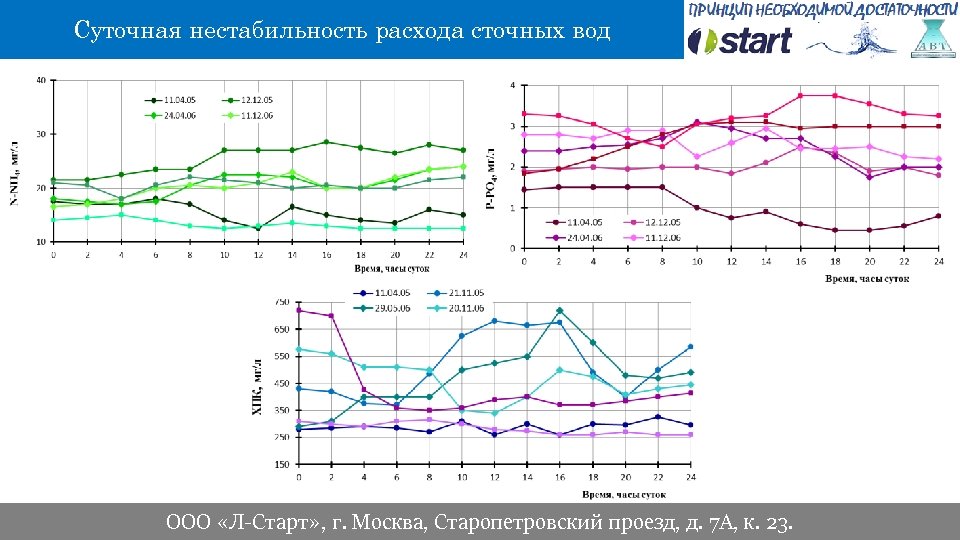

Суточная нестабильность расхода сточных вод ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

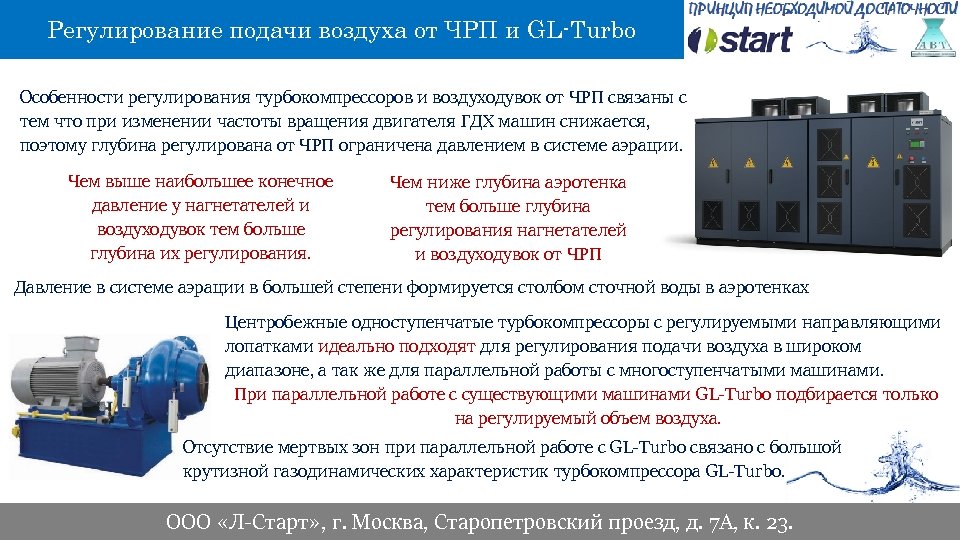

Регулирование подачи воздуха от ЧРП и GL-Turbo Особенности регулирования турбокомпрессоров и воздуходувок от ЧРП связаны с тем что при изменении частоты вращения двигателя ГДХ машин снижается, поэтому глубина регулирована от ЧРП ограничена давлением в системе аэрации. Чем выше наибольшее конечное давление у нагнетателей и воздуходувок тем больше глубина их регулирования. Чем ниже глубина аэротенка тем больше глубина регулирования нагнетателей и воздуходувок от ЧРП Давление в системе аэрации в большей степени формируется столбом сточной воды в аэротенках Центробежные одноступенчатые турбокомпрессоры с регулируемыми направляющими лопатками идеально подходят для регулирования подачи воздуха в широком диапазоне, а так же для параллельной работы с многоступенчатыми машинами. При параллельной работе с существующими машинами GL-Turbo подбирается только на регулируемый объем воздуха. Отсутствие мертвых зон при параллельной работе с GL-Turbo связано с большой крутизной газодинамических характеристик турбокомпрессора GL-Turbo. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

Газодинамические характеристики центробежных машин при регулировании от ЧРП для стандартных условий ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

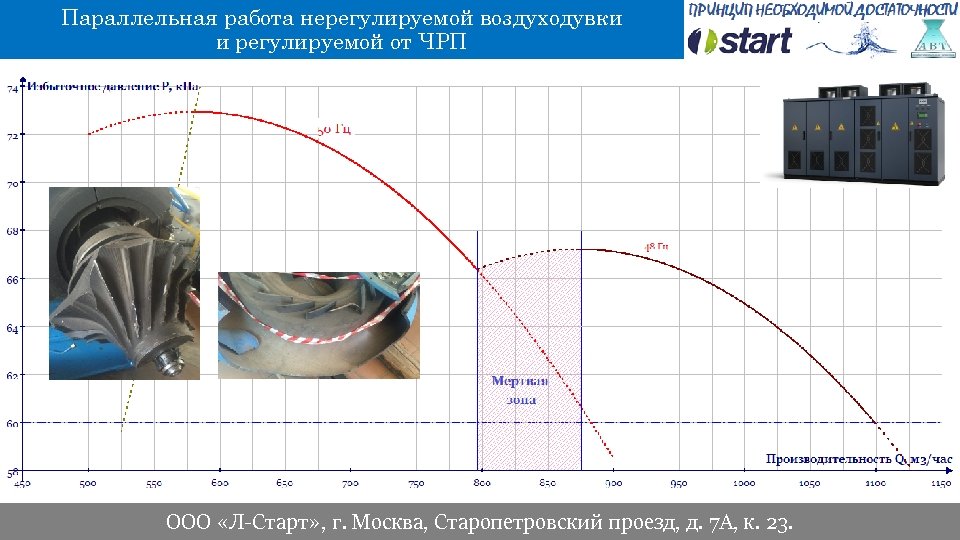

Параллельная работа нерегулируемой воздуходувки и регулируемой от ЧРП ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

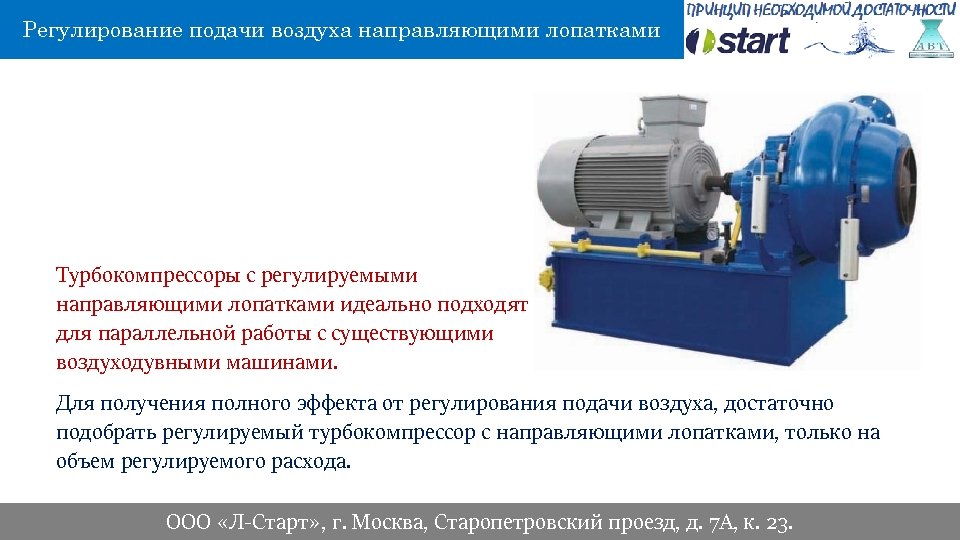

Регулирование подачи воздуха направляющими лопатками Турбокомпрессоры с регулируемыми направляющими лопатками идеально подходят для параллельной работы с существующими воздуходувными машинами. Для получения полного эффекта от регулирования подачи воздуха, достаточно подобрать регулируемый турбокомпрессор с направляющими лопатками, только на объем регулируемого расхода. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

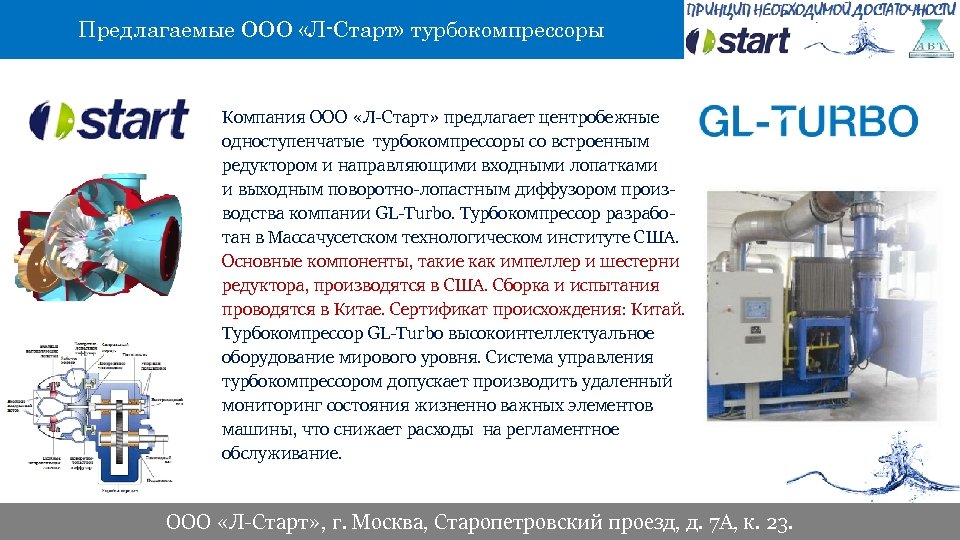

Предлагаемые ООО «Л-Старт» турбокомпрессоры Компания ООО «Л-Старт» предлагает центробежные одноступенчатые турбокомпрессоры со встроенным редуктором и направляющими входными лопатками и выходным поворотно-лопастным диффузором производства компании GL-Turbo. Турбокомпрессор разрабо- тан в Массачусетском технологическом институте США. Основные компоненты, такие как импеллер и шестерни редуктора, производятся в США. Сборка и испытания проводятся в Китае. Сертификат происхождения: Китай. Турбокомпрессор GL-Turbo высокоинтеллектуальное оборудование мирового уровня. Система управления турбокомпрессором допускает производить удаленный мониторинг состояния жизненно важных элементов машины, что снижает расходы на регламентное обслуживание. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

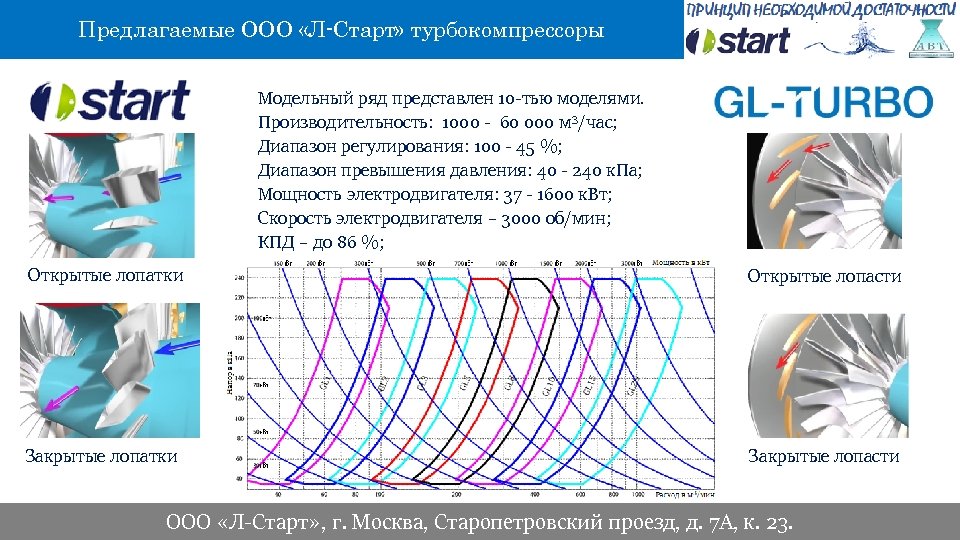

Предлагаемые ООО «Л-Старт» турбокомпрессоры Модельный ряд представлен 10 -тью моделями. Производительность: 1000 - 60 000 м 3/час; Диапазон регулирования: 100 - 45 %; Диапазон превышения давления: 40 - 240 к. Па; Мощность электродвигателя: 37 - 1600 к. Вт; Скорость электродвигателя – 3000 об/мин; КПД – до 86 %; Открытые лопатки Открытые лопасти Закрытые лопатки Закрытые лопасти ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

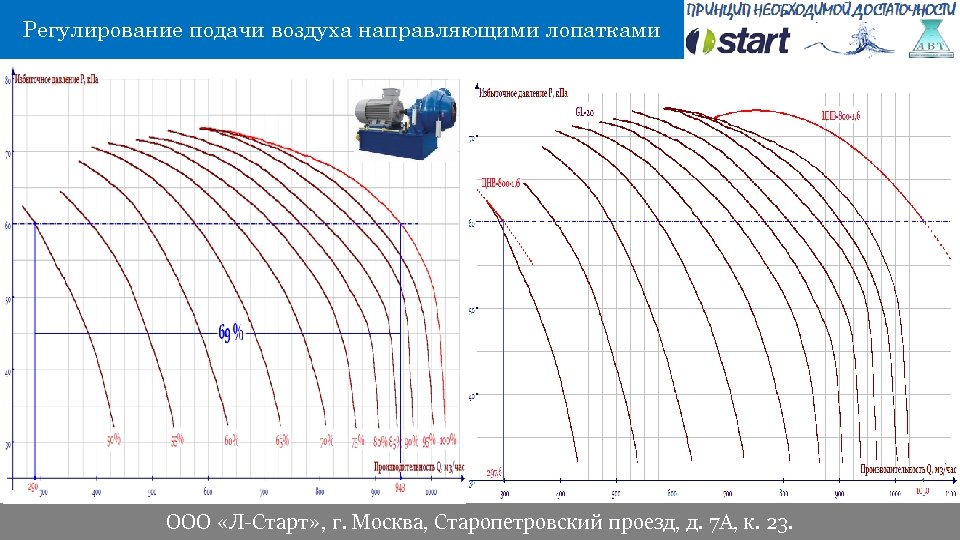

Регулирование подачи воздуха направляющими лопатками ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

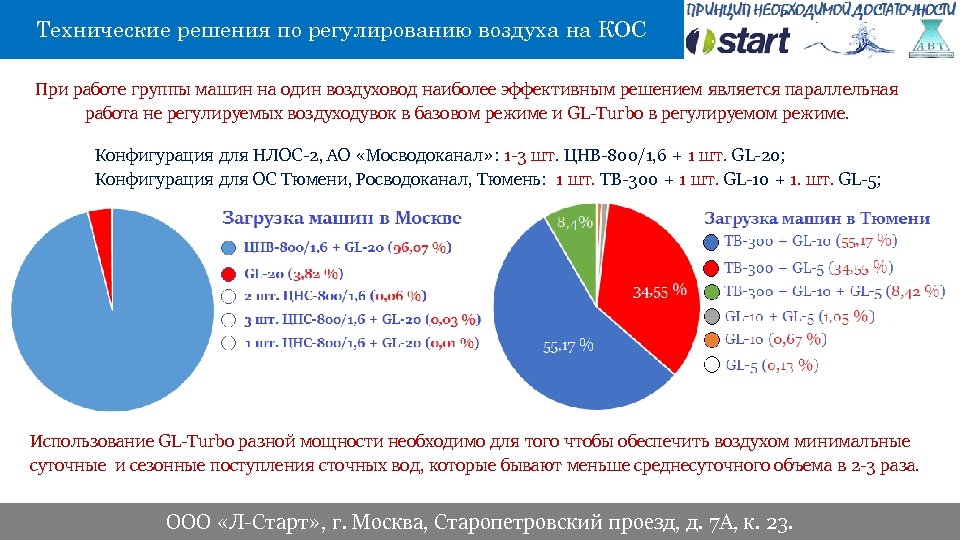

Технические решения по регулированию воздуха на КОС При работе группы машин на один воздуховод наиболее эффективным решением является параллельная работа не регулируемых воздуходувок в базовом режиме и GL-Turbo в регулируемом режиме. Конфигурация для НЛОС-2, АО «Мосводоканал» : 1 -3 шт. ЦНВ-800/1, 6 + 1 шт. GL-20; Конфигурация для ОС Тюмени, Росводоканал, Тюмень: 1 шт. ТВ-300 + 1 шт. GL-10 + 1. шт. GL-5; Использование GL-Turbo разной мощности необходимо для того чтобы обеспечить воздухом минимальные суточные и сезонные поступления сточных вод, которые бывают меньше среднесуточного объема в 2 -3 раза. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

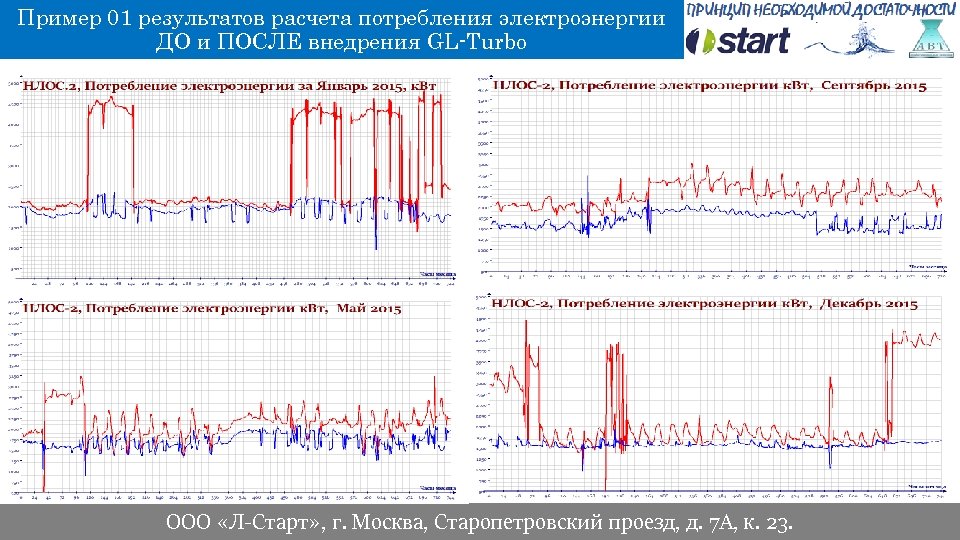

Пример 01 результатов расчета потребления электроэнергии ДО и ПОСЛЕ внедрения GL-Turbo ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

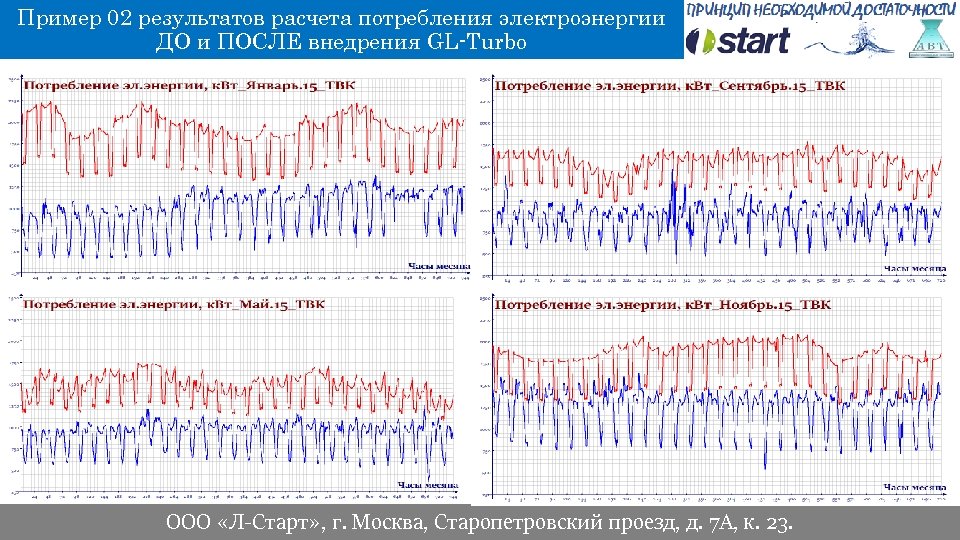

Пример 02 результатов расчета потребления электроэнергии ДО и ПОСЛЕ внедрения GL-Turbo ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

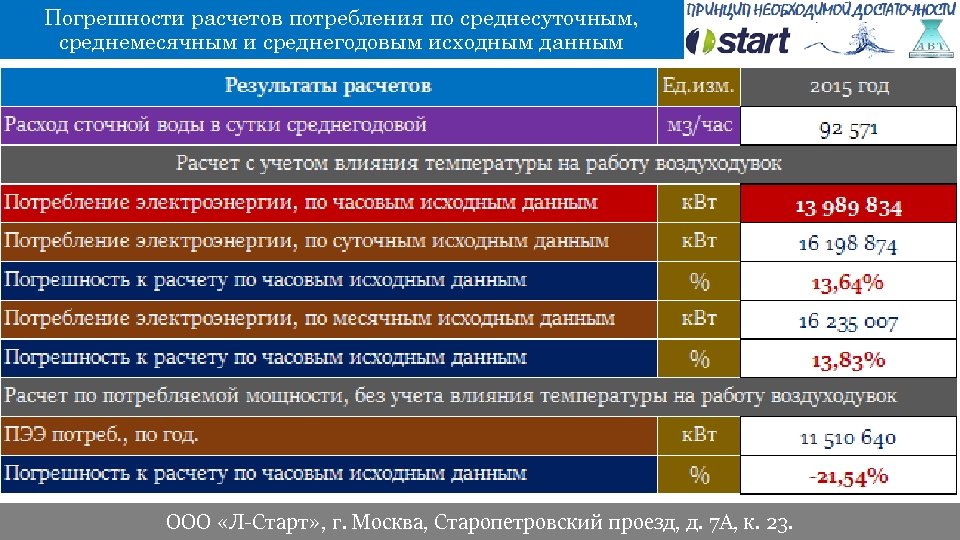

Погрешности расчетов потребления по среднесуточным, среднемесячным и среднегодовым исходным данным ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

Пример 01 экономии при внедрении GL-Turbo Расчет ТЭО показал что экономия электроэнергии составляет 5 млн. к. Вт*час. При стоимости эл. энергии 2, 5 руб. за к. Вт*час экономия в год составит 5 015 040 * 2, 5 = 12 537 600, 00 руб. в год ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

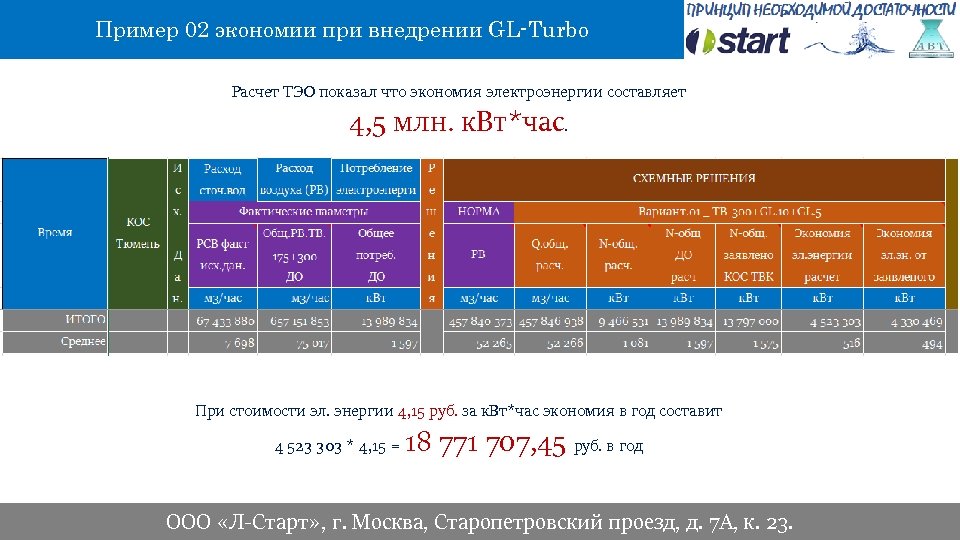

Пример 02 экономии при внедрении GL-Turbo Расчет ТЭО показал что экономия электроэнергии составляет 4, 5 млн. к. Вт*час. При стоимости эл. энергии 4, 15 руб. за к. Вт*час экономия в год составит 4 523 303 * 4, 15 = 18 771 707, 45 руб. в год ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

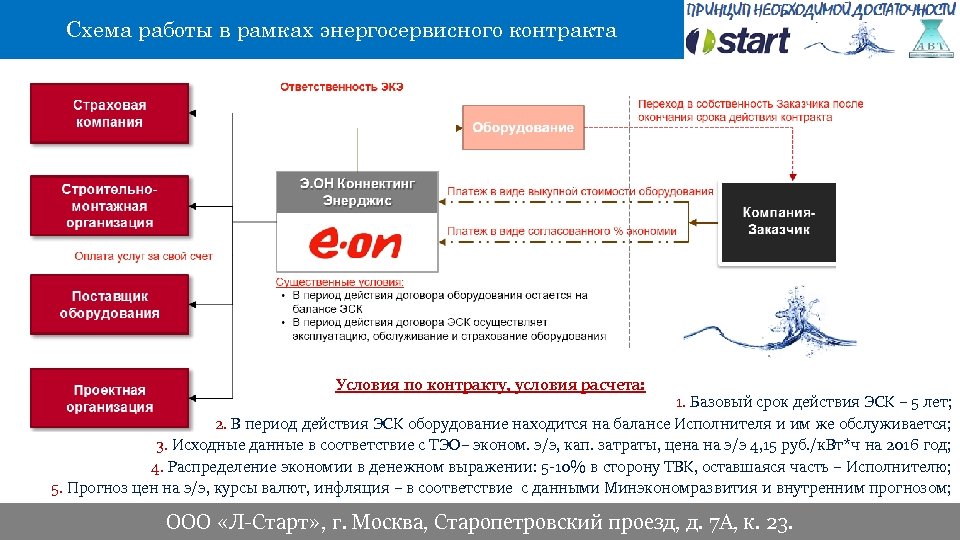

Схема работы в рамках энергосервисного контракта Условия по контракту, условия расчета: 1. Базовый срок действия ЭСК – 5 лет; 2. В период действия ЭСК оборудование находится на балансе Исполнителя и им же обслуживается; 3. Исходные данные в соответствие с ТЭО– эконом. э/э, кап. затраты, цена на э/э 4, 15 руб. /к. Вт*ч на 2016 год; 4. Распределение экономии в денежном выражении: 5 -10% в сторону ТВК, оставшаяся часть – Исполнителю; 5. Прогноз цен на э/э, курсы валют, инфляция – в соответствие с данными Минэкономразвития и внутренним прогнозом; ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.

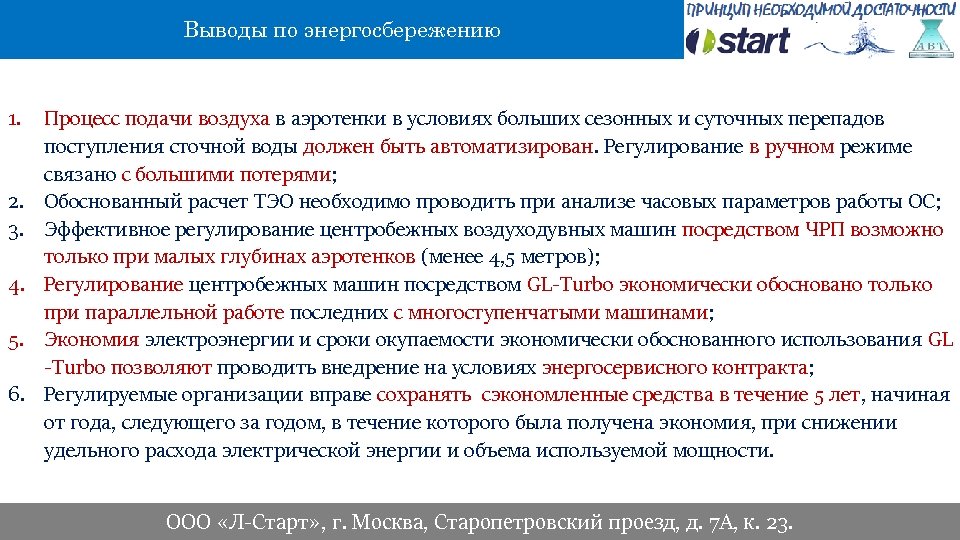

Выводы по энергосбережению 1. Процесс подачи воздуха в аэротенки в условиях больших сезонных и суточных перепадов поступления сточной воды должен быть автоматизирован. Регулирование в ручном режиме связано с большими потерями; 2. Обоснованный расчет ТЭО необходимо проводить при анализе часовых параметров работы ОС; 3. Эффективное регулирование центробежных воздуходувных машин посредством ЧРП возможно только при малых глубинах аэротенков (менее 4, 5 метров); 4. Регулирование центробежных машин посредством GL-Turbo экономически обосновано только при параллельной работе последних с многоступенчатыми машинами; 5. Экономия электроэнергии и сроки окупаемости экономически обоснованного использования GL -Turbo позволяют проводить внедрение на условиях энергосервисного контракта; 6. Регулируемые организации вправе сохранять сэкономленные средства в течение 5 лет, начиная от года, следующего за годом, в течение которого была получена экономия, при снижении удельного расхода электрической энергии и объема используемой мощности. ООО «Л-Старт» , г. Москва, Старопетровский проезд, д. 7 А, к. 23.
