РЕКОНСТРУКЦИЯ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ТП-82 и ТП-83 ТСП ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» Студент Кстовского нефтяного техникума Новиков Александрович Руководитель преподаватель Кстовского нефтяного техникума Фомочкина Наталия Ивановна 10. 06. 2011

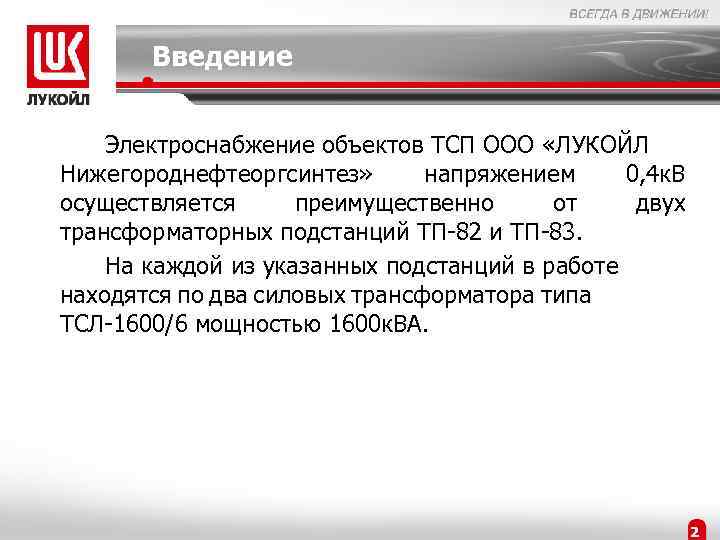

Введение Электроснабжение объектов ТСП ООО «ЛУКОЙЛ Нижегороднефтеоргсинтез» напряжением 0, 4 к. В осуществляется преимущественно от двух трансформаторных подстанций ТП-82 и ТП-83. На каждой из указанных подстанций в работе находятся по два силовых трансформатора типа ТСЛ-1600/6 мощностью 1600 к. ВА. 2

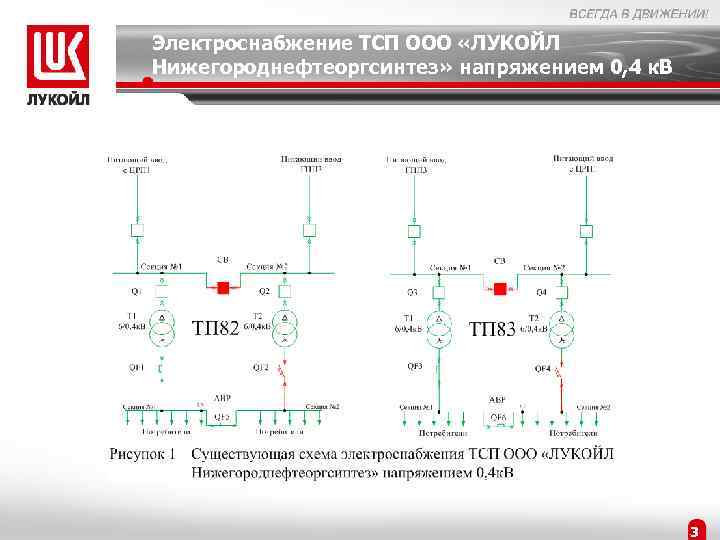

Электроснабжение ТСП ООО «ЛУКОЙЛ Нижегороднефтеоргсинтез» напряжением 0, 4 к. В 3

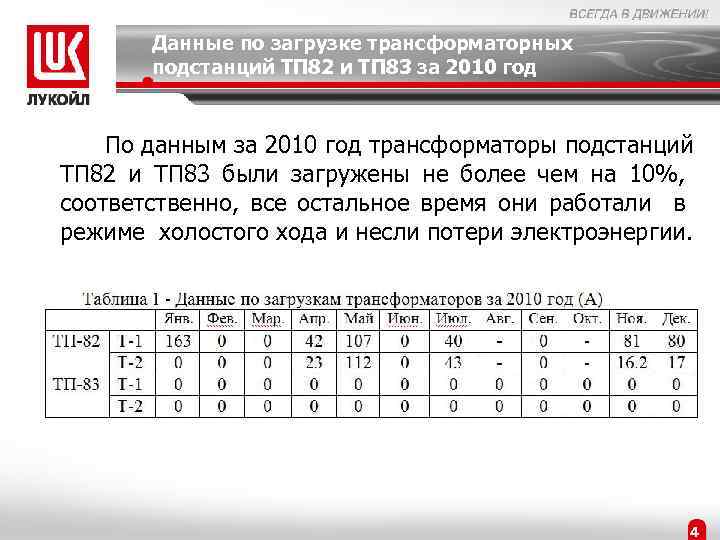

Данные по загрузке трансформаторных подстанций ТП 82 и ТП 83 за 2010 год По данным за 2010 год трансформаторы подстанций ТП 82 и ТП 83 были загружены не более чем на 10%, соответственно, все остальное время они работали в режиме холостого хода и несли потери электроэнергии. 4

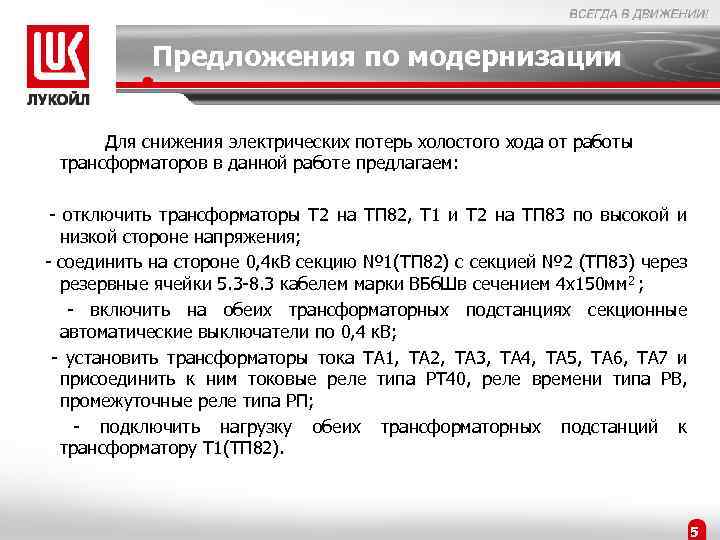

Предложения по модернизации Для снижения электрических потерь холостого хода от работы трансформаторов в данной работе предлагаем: - отключить трансформаторы Т 2 на ТП 82, Т 1 и Т 2 на ТП 83 по высокой и низкой стороне напряжения; - соединить на стороне 0, 4 к. В секцию № 1(ТП 82) с секцией № 2 (ТП 83) через резервные ячейки 5. 3 -8. 3 кабелем марки ВБб. Шв сечением 4 х150 мм 2 ; - включить на обеих трансформаторных подстанциях секционные автоматические выключатели по 0, 4 к. В; - установить трансформаторы тока ТА 1, ТА 2, ТА 3, ТА 4, ТА 5, ТА 6, ТА 7 и присоединить к ним токовые реле типа РТ 40, реле времени типа РВ, промежуточные реле типа РП; - подключить нагрузку обеих трансформаторных подстанций к трансформатору Т 1(ТП 82). 5

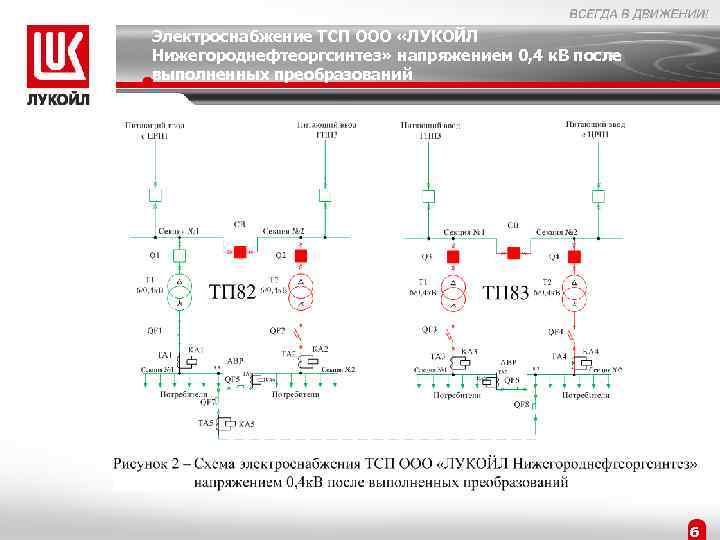

Электроснабжение ТСП ООО «ЛУКОЙЛ Нижегороднефтеоргсинтез» напряжением 0, 4 к. В после выполненных преобразований 6

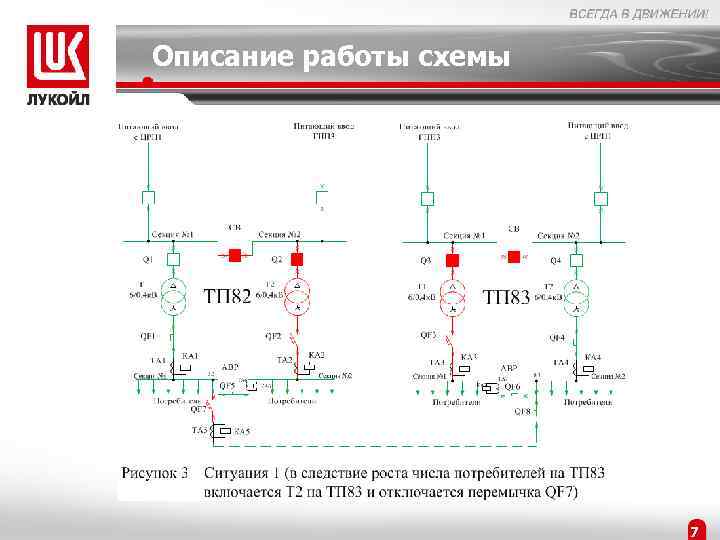

Описание работы схемы 7

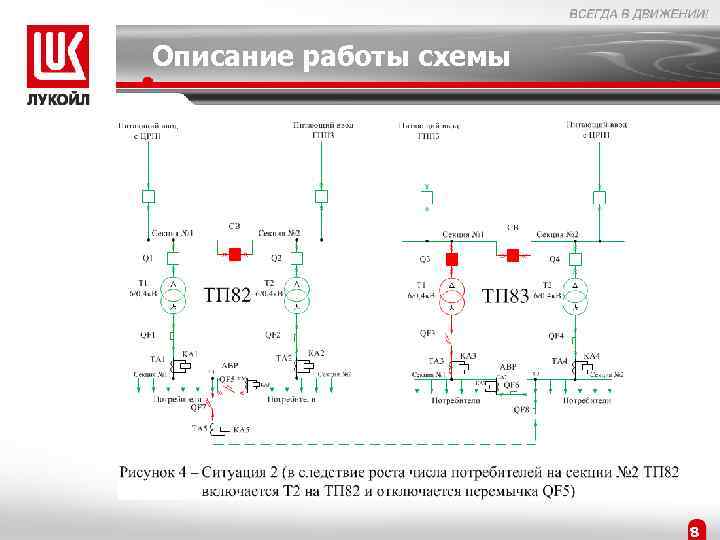

Описание работы схемы 8

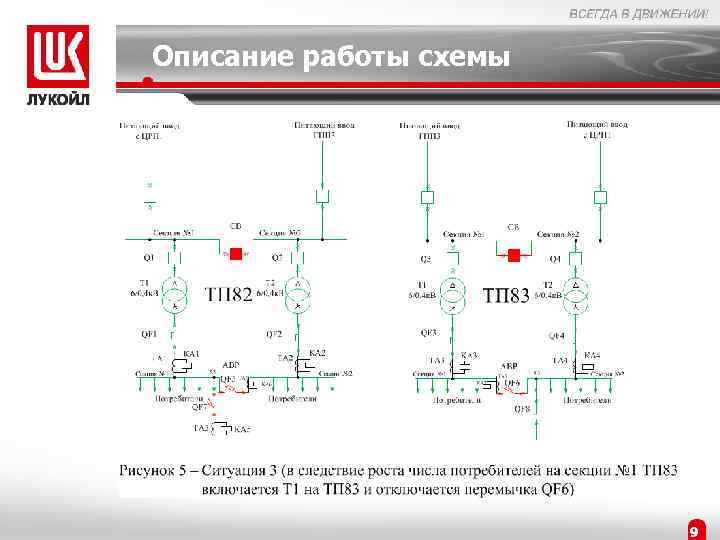

Описание работы схемы 9
Заключение В данной работе проведена реконструкция схемы электроснабжения трансформаторных подстанций ТП-82 и ТП-83 ТСП ООО «ЛУКОЙЛНижегороднефтеоргсинтез» . 10
