Рекомендуемая литература Основная Процессы порошковой металлургии Т 1

Скачать презентацию Рекомендуемая литература Основная Процессы порошковой металлургии Т 1

Презентация курса Порошковая Металлургия-а.ppt

Количество слайдов: 163

Рекомендуемая литература Основная Процессы порошковой металлургии. Т. 1, Т. 2. Производство металлических порошков: Учебник для вузов /Либенсон Г. А. , Лопатин В. Ю. , Комарницкий Г. В. М. : – МИСИС , – 2002 г. – 688 с. Кипарисов С. С. , Либенсон Г. А. Порошковая металлургия. 3 е изд. , перераб. –М. : Металлургия, 1991. – 432 с. Технология и свойства спеченных материалов и изделий: лабораторный практикум. В. С. Панов, В. К. Нарва, Л. В. Дубынина. М. : изд. «Учёба» , 2003. 118 с. Процессы порошковой металлургии: лабораторный практикум/ под ред. Г. А. Либенсона М. : 1987. 155 с. Дополнительная Либенсон Г. А. Специальность порошковая металлургия. –М. : Металлургия, 1987. – 80 с. Кипарисов С. С. , Либенсон Г. А. Порошковая металлургия. М. : Металлургия, 1980. 496 с. Либенсон Г. А. Основы порошковой металлургии. М. : Металлургия, 1987. 208 с. Либенсон Г. А. Производство порошковых изделий. – М. : Металлургия, 1990. – 240 с. Панов В. С. , Чувилин А. М. Технология и свойства спеченных твёрдых сплавов и изделий из них. М. : МИСи. С, 2001. 427 с. Либенсон Г. А. , Панов В. С. Оборудование цехов порошковой металлургии. М. : Металлургия, 1983. 264 с. Нарва В. К. Технология производства спеченных материалов и изделий. Пористые материалы: Курс лекций. М. : МИСи. С, 1980. 78 с. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

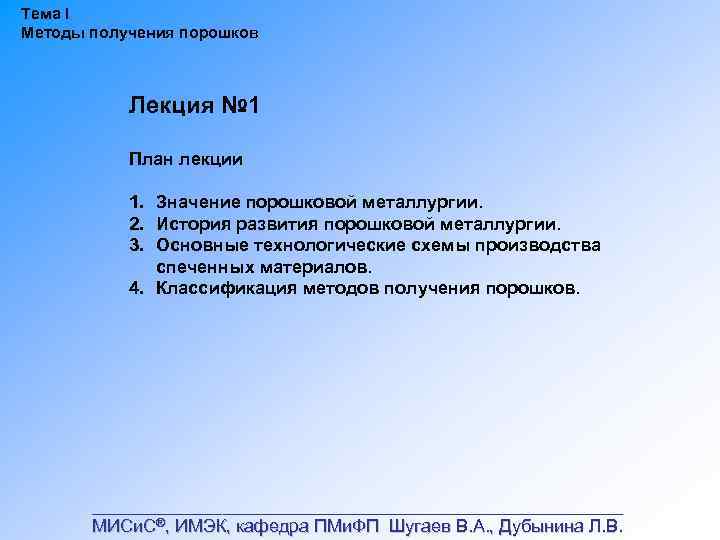

Тема I Методы получения порошков Лекция № 1 План лекции 1. Значение порошковой металлургии. 2. История развития порошковой металлургии. 3. Основные технологические схемы производства спеченных материалов. 4. Классификация методов получения порошков. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

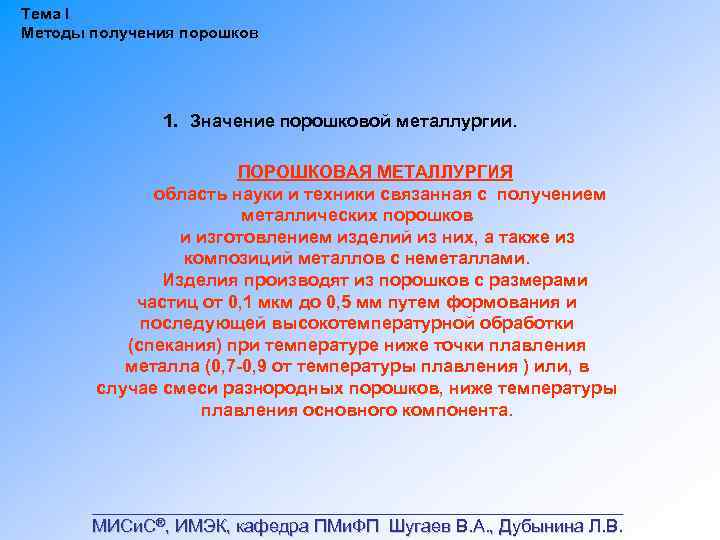

Тема I Методы получения порошков 1. Значение порошковой металлургии. ПОРОШКОВАЯ МЕТАЛЛУРГИЯ область науки и техники связанная с получением металлических порошков и изготовлением изделий из них, а также из композиций металлов с неметаллами. Изделия производят из порошков с размерами частиц от 0, 1 мкм до 0, 5 мм путем формования и последующей высокотемпературной обработки (спекания) при температуре ниже точки плавления металла (0, 7 0, 9 от температуры плавления ) или, в случае смеси разнородных порошков, ниже температуры плавления основного компонента. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

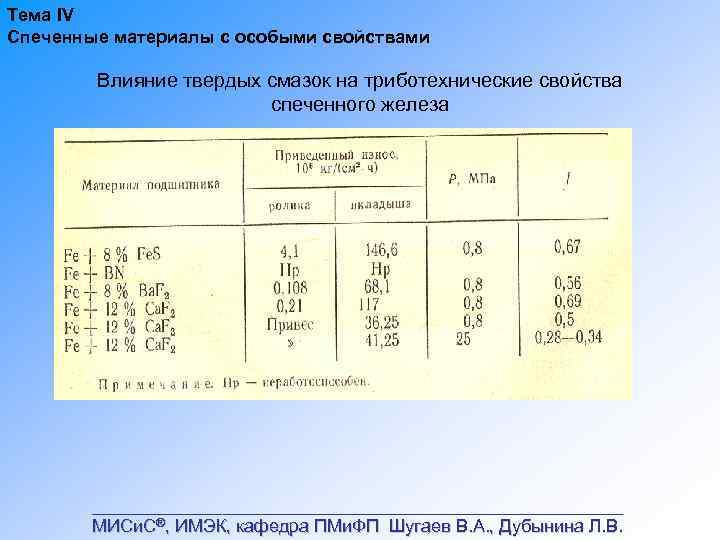

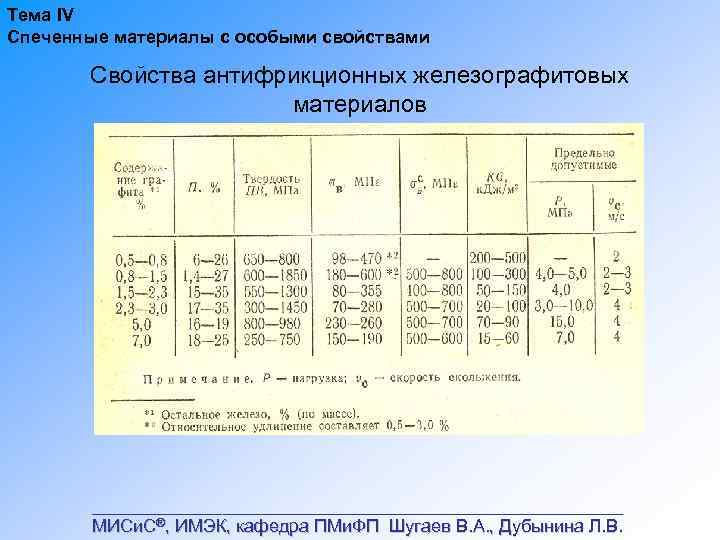

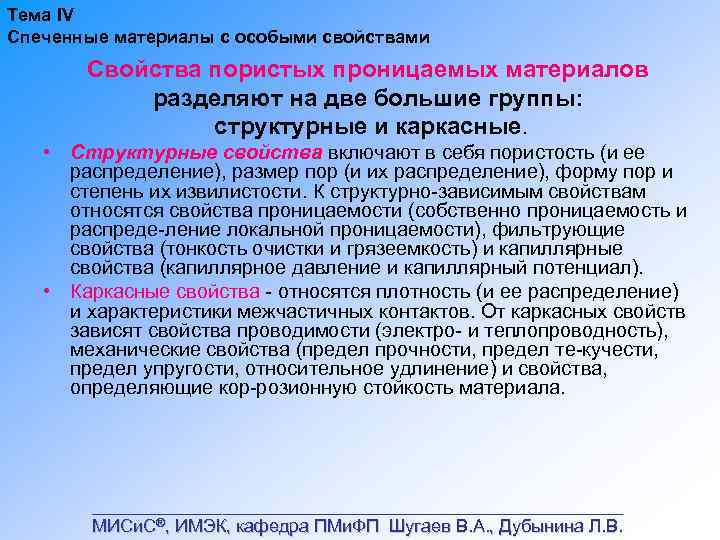

Тема I Методы получения порошков Значение порошковой металлургии Где применяют порошки и изделия, полученные методом ПМ ? Металлообработка: Резцы, долота, сверла, шлифовальные круги и пасты, штампы, оснастка, сварочные материалы Машиностроение (Автомобиле и судостроение, авикосмическая промышленность, станкостроение и т. п. ): зубчатые колеса, рычаги, кулачки и поршни, лопатки турбин, сопла ракет, самосмазывающиеся подшипники, конструкционные композитные детали, теплоизоляторы и шумогасители, фрикционные и антифрикционные материалы и покрытия, коррозионно стойкие покрытия Строительная, горнодобывающая и нефтяная промышленность: Бурильные коронки, долота, рабочие инструменты дробильных машин, алюминий для производства пенистого бетона Химическая промышленность и металлургическая промышленность: Катализаторы, коррозионно и жаростойкие покрытия, фильтры и детали оборудования, порошки алюминия и магния для алюмотермии при восстановлении тугоплавких металлов из окислов Атомная промышленность, энергетика, электротехника, электроника и связь: Топливные элементы, элементы радиационной защиты, магнитные материалы, электрические контакты, нити накаливания, катоды, составы для пайки. Медицина: Импланты для хирургии и стоматологии Военная промышленность: Алюминий как компонент твердых ракетных топлив и ВВ, пиротехнические составы (осветительные, сигнальные, зажигательные), обтюрирующие пояски снарядов, броня Порошки металлов для изготовления красок, пигментов, стёкол для изготовления монет (порошок никеля после холодной прокатки) ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

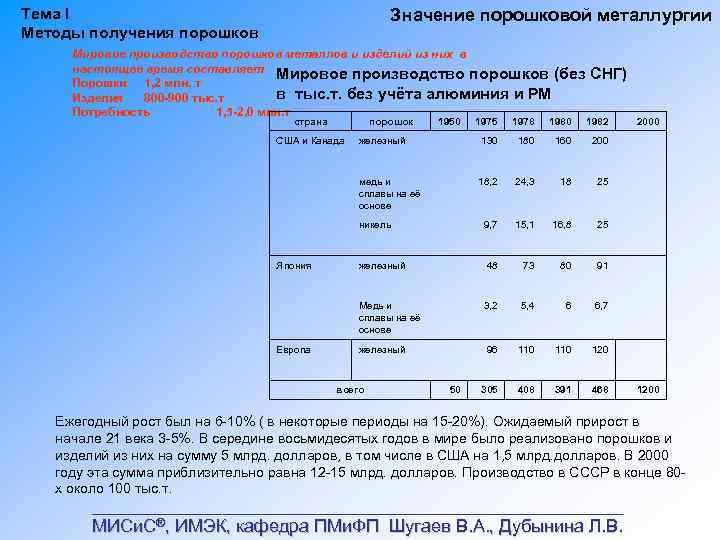

Тема I Методы получения порошков Значение порошковой металлургии Мировое производство порошков металлов и изделий из них в настоящее время составляет Мировое производство порошков (без Порошки 1, 2 млн. т в тыс. т. без учёта алюминия и РМ Изделия 800 900 тыс. т Потребность 1, 5 2, 0 млн. т страна порошок 1980 1982 железный 130 180 160 200 18, 2 24, 3 18 25 9, 7 15, 1 16, 8 25 железный 48 73 80 91 Медь и сплавы на её основе Европа 1978 никель Япония 1975 медь и сплавы на её основе 3, 2 5, 4 6 6, 7 железный США и Канада 96 110 120 305 408 391 468 всего 1950 СНГ) 50 2000 1200 Ежегодный рост был на 6 10% ( в некоторые периоды на 15 20%). Ожидаемый прирост в начале 21 века 3 5%. В середине восьмидесятых годов в мире было реализовано порошков и изделий из них на сумму 5 млрд. долларов, в том числе в США на 1, 5 млрд. долларов. В 2000 году эта сумма приблизительно равна 12 15 млрд. долларов. Производство в СССР в конце 80 х около 100 тыс. т. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

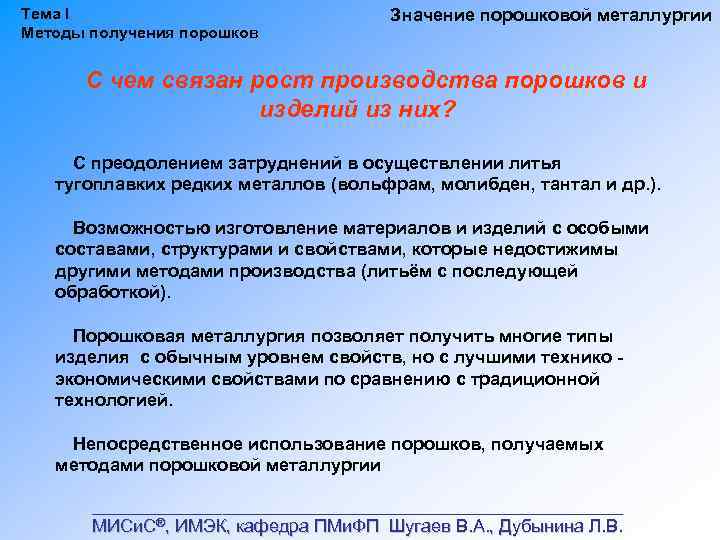

Тема I Методы получения порошков Значение порошковой металлургии С чем связан рост производства порошков и изделий из них? С преодолением затруднений в осуществлении литья тугоплавких редких металлов (вольфрам, молибден, тантал и др. ). Возможностью изготовление материалов и изделий с особыми составами, структурами и свойствами, которые недостижимы другими методами производства (литьём с последующей обработкой). Порошковая металлургия позволяет получить многие типы изделия с обычным уровнем свойств, но с лучшими технико экономическими свойствами по сравнению с традиционной технологией. Непосредственное использование порошков, получаемых методами порошковой металлургии ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

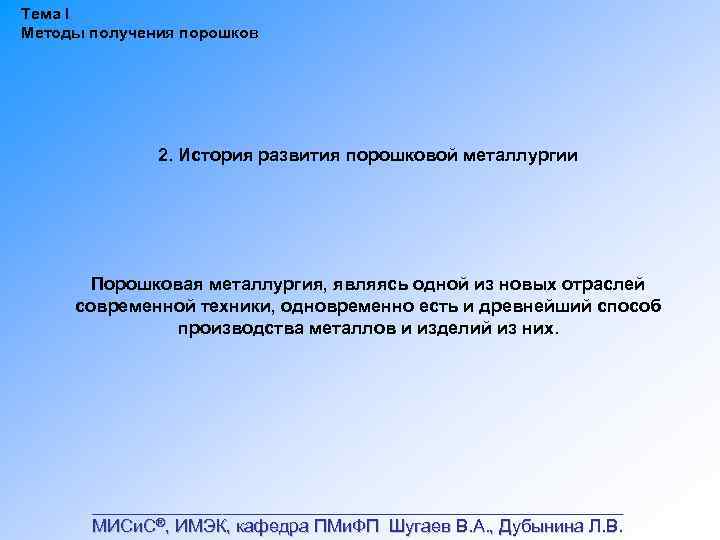

Тема I Методы получения порошков 2. История развития порошковой металлургии Порошковая металлургия, являясь одной из новых отраслей современной техники, одновременно есть и древнейший способ производства металлов и изделий из них. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

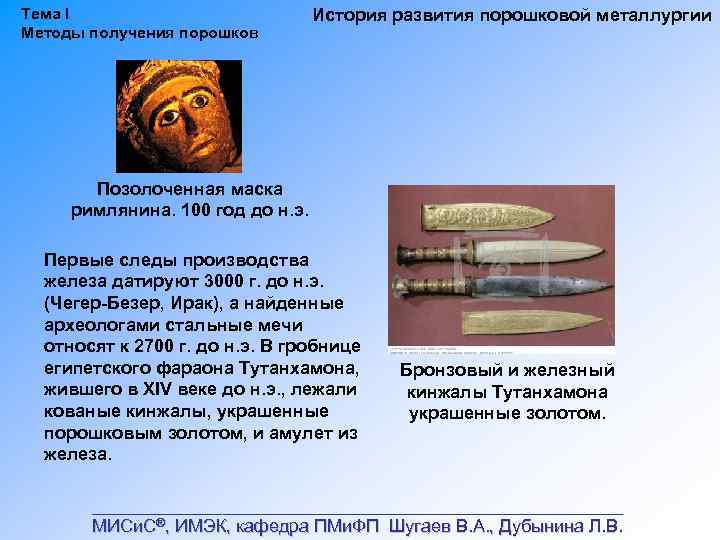

Тема I Методы получения порошков История развития порошковой металлургии Позолоченная маска римлянина. 100 год до н. э. Первые следы производства железа датируют 3000 г. до н. э. (Чегер Безер, Ирак), а найденные археологами стальные мечи относят к 2700 г. до н. э. В гробнице египетского фараона Тутанхамона, жившего в ХIV веке до н. э. , лежали кованые кинжалы, украшенные порошковым золотом, и амулет из железа. Бронзовый и железный кинжалы Тутанхамона украшенные золотом. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

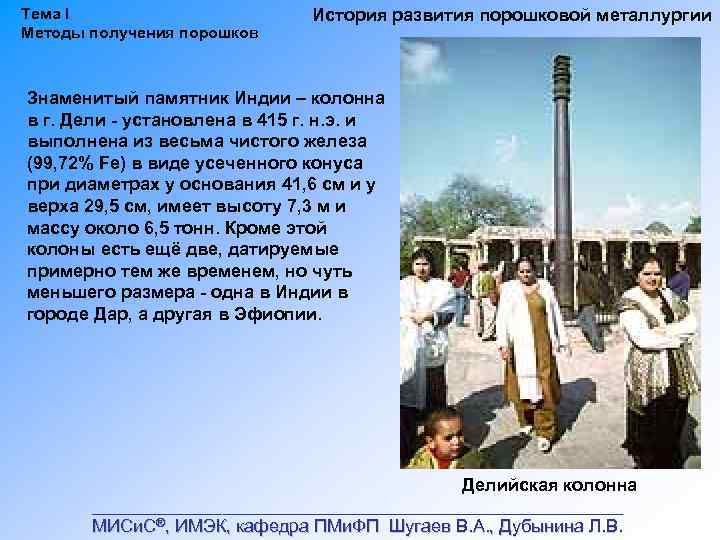

Тема I Методы получения порошков История развития порошковой металлургии Знаменитый памятник Индии – колонна в г. Дели установлена в 415 г. н. э. и выполнена из весьма чистого железа (99, 72% Fe) в виде усеченного конуса при диаметрах у основания 41, 6 см и у верха 29, 5 см, имеет высоту 7, 3 м и массу около 6, 5 тонн. Кроме этой колоны есть ещё две, датируемые примерно тем же временем, но чуть меньшего размера одна в Индии в городе Дар, а другая в Эфиопии. Делийская колонна ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

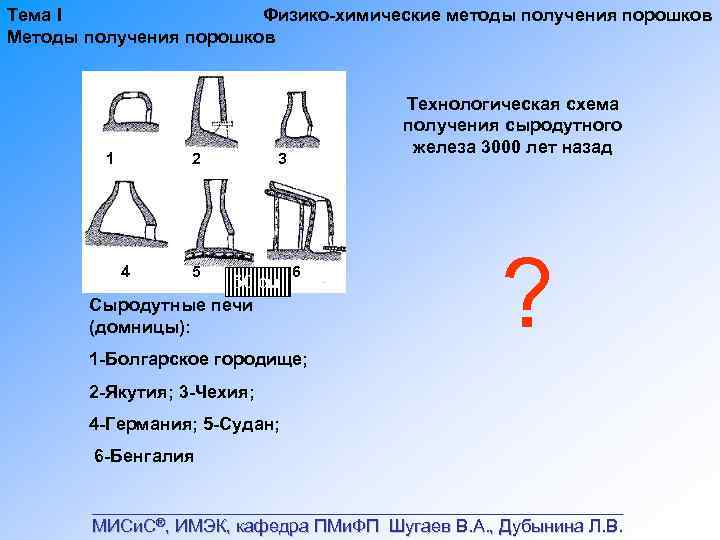

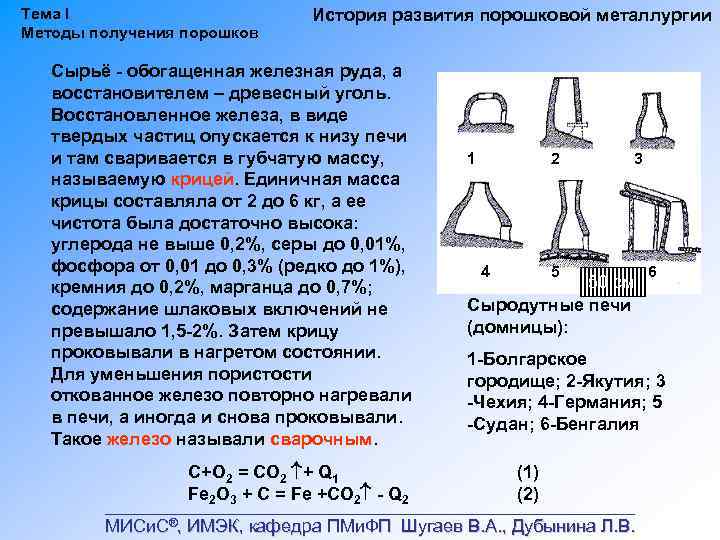

Тема I Методы получения порошков История развития порошковой металлургии Сырьё обогащенная железная руда, а восстановителем – древесный уголь. Восстановленное железа, в виде твердых частиц опускается к низу печи и там сваривается в губчатую массу, называемую крицей. Единичная масса крицы составляла от 2 до 6 кг, а ее чистота была достаточно высока: углерода не выше 0, 2%, серы до 0, 01%, фосфора от 0, 01 до 0, 3% (редко до 1%), кремния до 0, 2%, марганца до 0, 7%; содержание шлаковых включений не превышало 1, 5 2%. Затем крицу проковывали в нагретом состоянии. Для уменьшения пористости откованное железо повторно нагревали в печи, а иногда и снова проковывали. Такое железо называли сварочным. 1 2 4 3 5 50 см Сыродутные печи (домницы): 6 1 Болгарское городище; 2 Якутия; 3 Чехия; 4 Германия; 5 Судан; 6 Бенгалия C+O 2 = CO 2 + Q 1 (1) Fe 2 O 3 + C = Fe +CO 2 Q 2 (2) ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

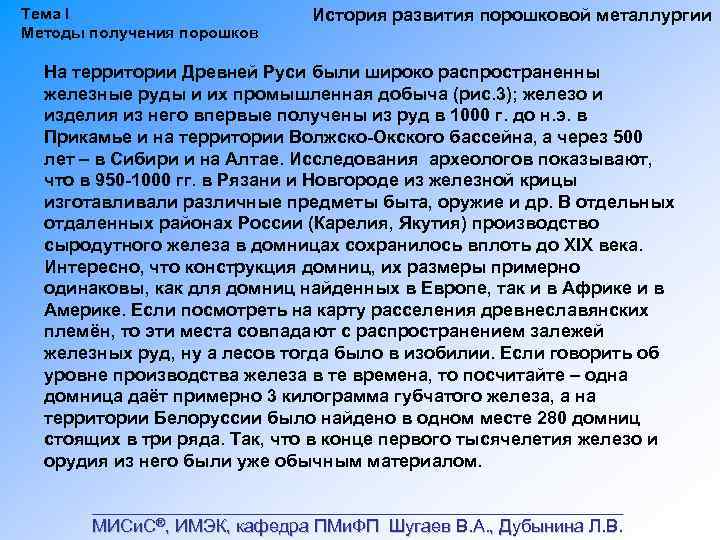

Тема I Методы получения порошков История развития порошковой металлургии На территории Древней Руси были широко распространенны железные руды и их промышленная добыча (рис. 3); железо и изделия из него впервые получены из руд в 1000 г. до н. э. в Прикамье и на территории Волжско Окского бассейна, а через 500 лет – в Сибири и на Алтае. Исследования археологов показывают, что в 950 1000 гг. в Рязани и Новгороде из железной крицы изготавливали различные предметы быта, оружие и др. В отдельных отдаленных районах России (Карелия, Якутия) производство сыродутного железа в домницах сохранилось вплоть до ХIХ века. Интересно, что конструкция домниц, их размеры примерно одинаковы, как для домниц найденных в Европе, так и в Африке и в Америке. Если посмотреть на карту расселения древнеславянских племён, то эти места совпадают с распространением залежей железных руд, ну а лесов тогда было в изобилии. Если говорить об уровне производства железа в те времена, то посчитайте – одна домница даёт примерно 3 килограмма губчатого железа, а на территории Белоруссии было найдено в одном месте 280 домниц стоящих в три ряда. Так, что в конце первого тысячелетия железо и орудия из него были уже обычным материалом. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

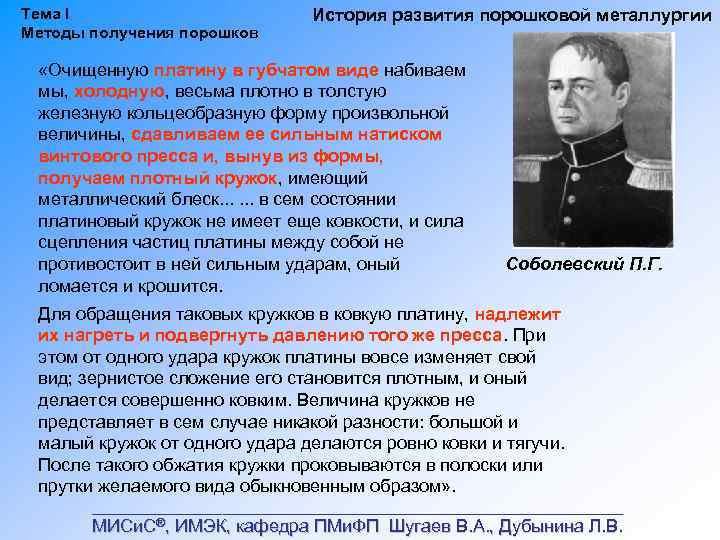

Тема I Методы получения порошков История развития порошковой металлургии «Очищенную платину в губчатом виде набиваем мы, холодную, весьма плотно в толстую железную кольцеобразную форму произвольной величины, сдавливаем ее сильным натиском винтового пресса и, вынув из формы, получаем плотный кружок, имеющий металлический блеск. . . в сем состоянии платиновый кружок не имеет еще ковкости, и сила сцепления частиц платины между собой не противостоит в ней сильным ударам, оный ломается и крошится. Соболевский П. Г. Для обращения таковых кружков в ковкую платину, надлежит их нагреть и подвергнуть давлению того же пресса. При этом от одного удара кружок платины вовсе изменяет свой вид; зернистое сложение его становится плотным, и оный делается совершенно ковким. Величина кружков не представляет в сем случае никакой разности: большой и малый кружок от одного удара делаются ровно ковки и тягучи. После такого обжатия кружки проковываются в полоски или прутки желаемого вида обыкновенным образом» . ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

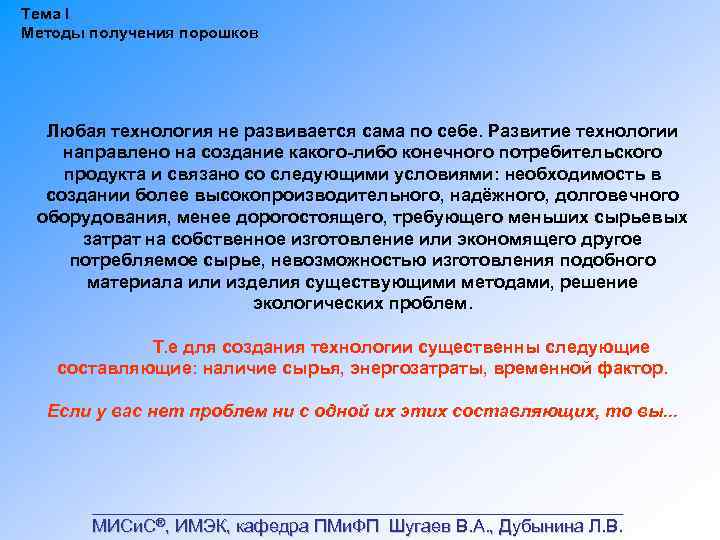

Тема I Методы получения порошков Любая технология не развивается сама по себе. Развитие технологии направлено на создание какого либо конечного потребительского продукта и связано со следующими условиями: необходимость в создании более высокопроизводительного, надёжного, долговечного оборудования, менее дорогостоящего, требующего меньших сырьевых затрат на собственное изготовление или экономящего другое потребляемое сырье, невозможностью изготовления подобного материала или изделия существующими методами, решение экологических проблем. Т. е для создания технологии существенны следующие составляющие: наличие сырья, энергозатраты, временной фактор. Если у вас нет проблем ни с одной их этих составляющих, то вы. . . ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

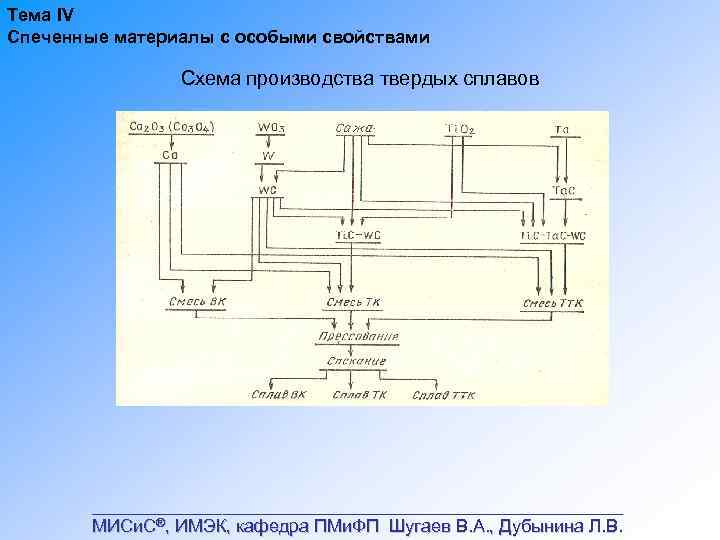

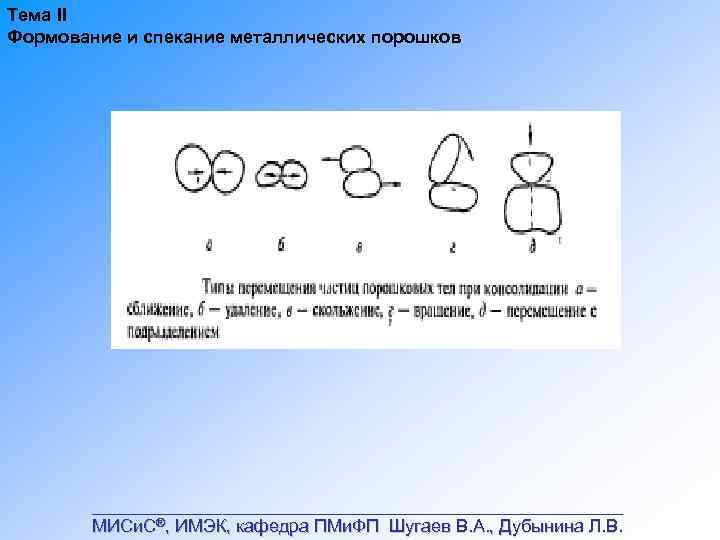

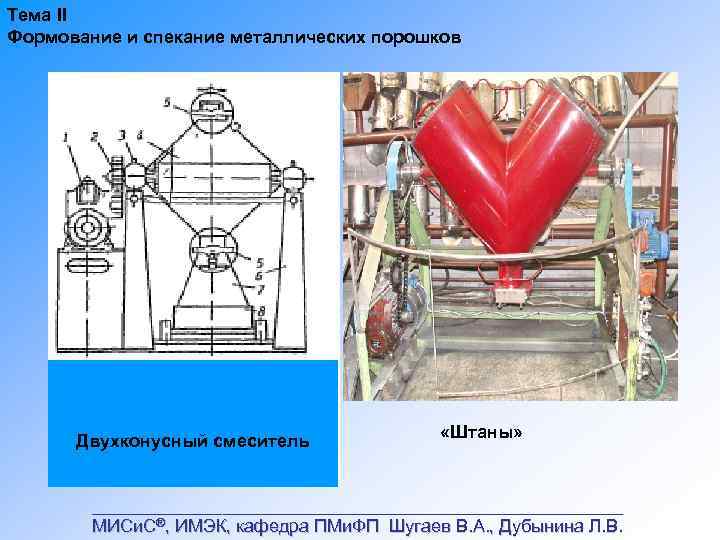

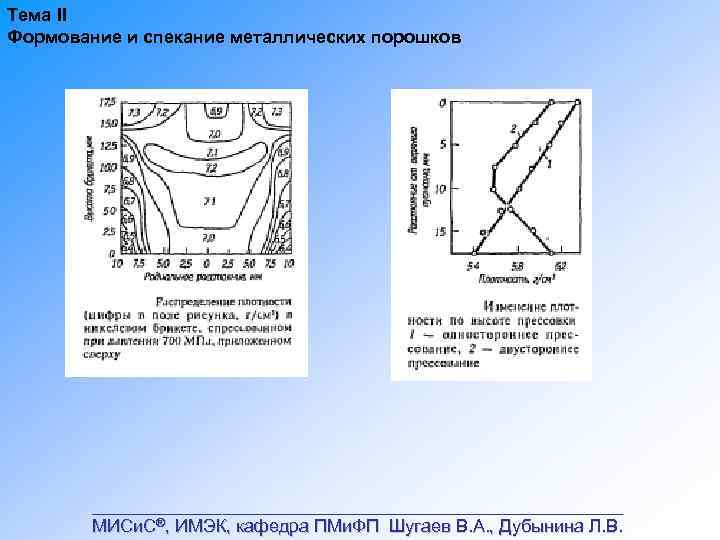

Тема I Методы получения порошков 3. Типовая технологическая схема производства заготовок и изделий методом порошковой металлургии получение порошка исходного материала формование заготовки спекание окончательная обработка (регулирование структуры, калибрование, механическая и химико термическая обработки) 1. Каждая из операций вносит свой вклад в формирование всех свойств конечных порошковых изделий. 2. Возможные отклонения от приведенной типовой технологической схемы могут выражаться в совмещении операций. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Всегда ли порошковая металлургия является панацеей? Ограничения применения методов порошковой металлургии Экономические ограничения Технологические ограничения Высокая стоимость металлических порошков в сравнении с литыми металлами и сплавами Затруднено достижение узких размерных допусков и высокой чистоты порошковых деталей Высокая стоимость оснастки для формирования заготовок из порошков (выгодно только крупномасштабное производство порядка сотен и даже тысяч изделий одного типоразмера) Невозможность получения деталей больших размеров и сложной формы Свойства металлических порошков (чистота, неоднородность состава, формы частиц, размера) не позволяют зачастую получать изделия с требуемым комплексом свойств. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

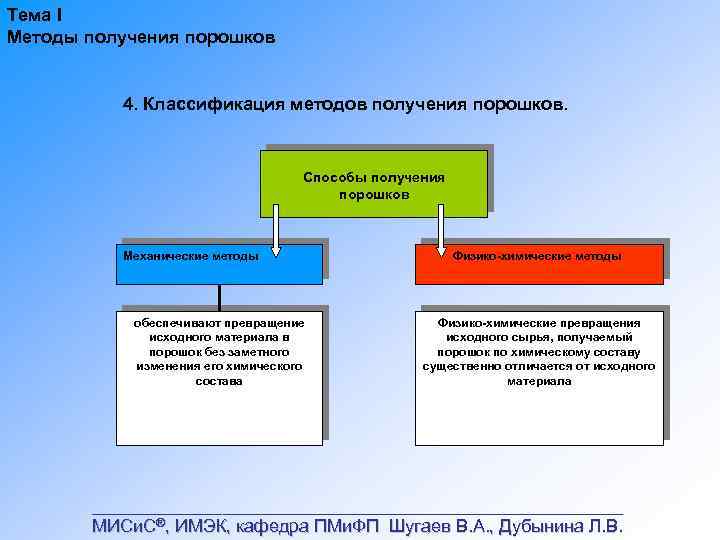

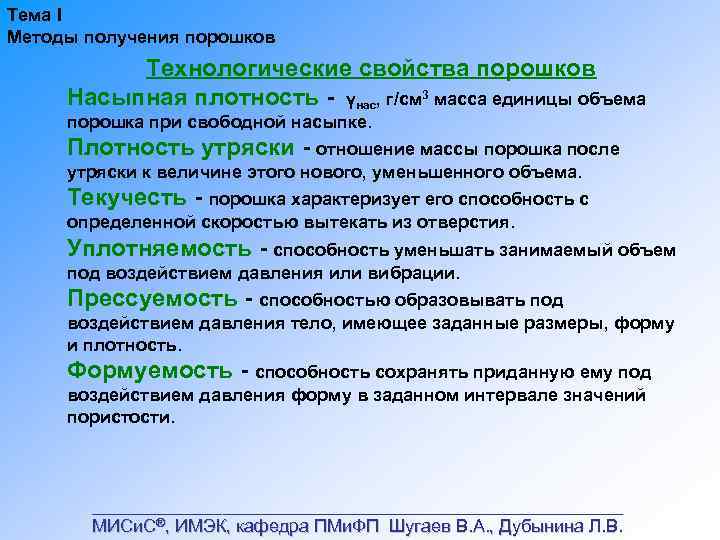

Тема I Методы получения порошков 4. Классификация методов получения порошков. Способы получения порошков Механические методы обеспечивают превращение исходного материала в порошок без заметного изменения его химического состава Физико химические методы Физико химические превращения исходного сырья, получаемый порошок по химическому составу существенно отличается от исходного материала ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

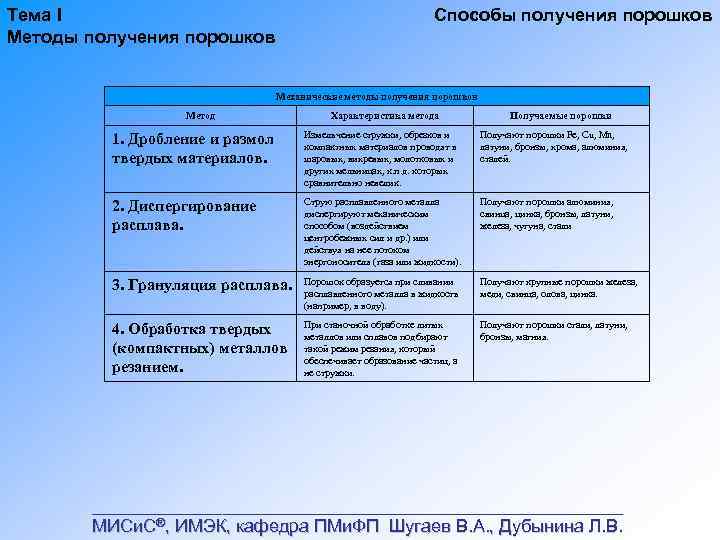

Тема I Методы получения порошков Способы получения порошков Механические методы получения порошков Метод Характеристика метода Получаемые порошки 1. Дробление и размол твердых материалов. Измельчение стружки, обрезков и компактных материалов проводят в шаровых, вихревых, молотковых и других мельницах, к. п. д. которых сравнительно невелик. Получают порошки Fe, Cu, Mn, латуни, бронзы, хрома, алюминия, сталей. 2. Диспергирование расплава. Струю расплавленного металла диспергируют механическим способом (воздействием центробежных сил и др. ) или действуя на нее потоком энергоносителя (газа или жидкости). Получают порошки алюминия, свинца, цинка, бронзы, латуни, железа, чугуна, стали 3. Грануляция расплава. Порошок образуется при сливании расплавленного металла в жидкость (например, в воду). Получают крупные порошки железа, меди, свинца, олова, цинка. 4. Обработка твердых (компактных) металлов резанием. При станочной обработке литых металлов или сплавов подбирают такой режим резания, который обеспечивает образование частиц, а не стружки. Получают порошки стали, латуни, бронзы, магния. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

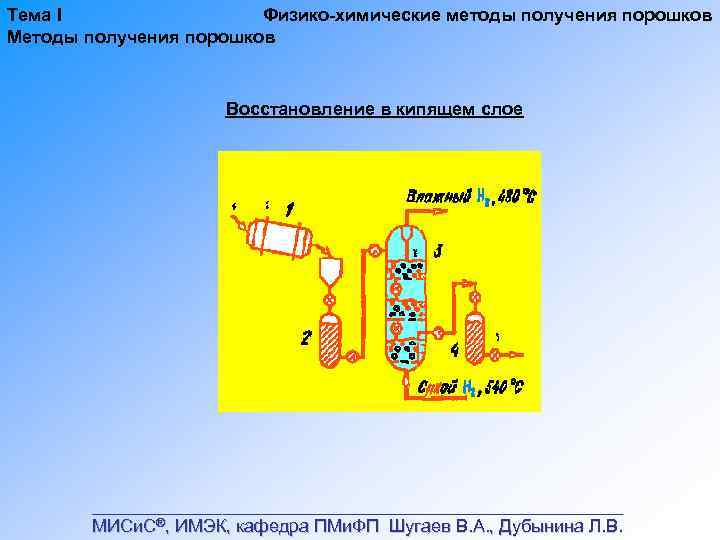

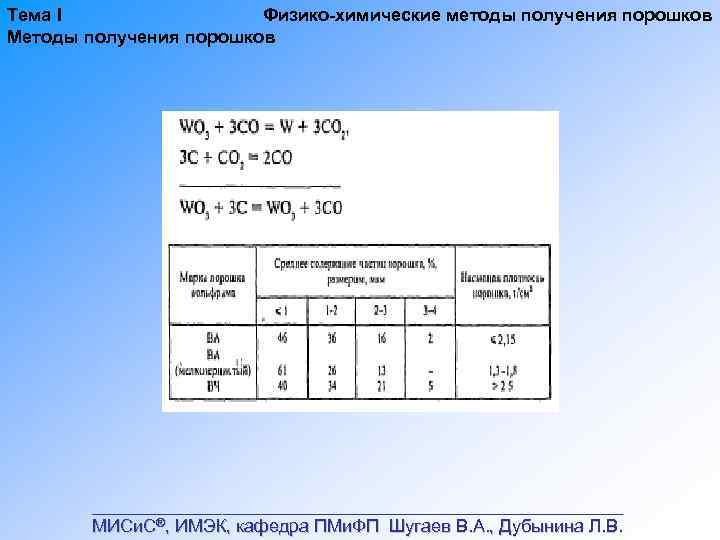

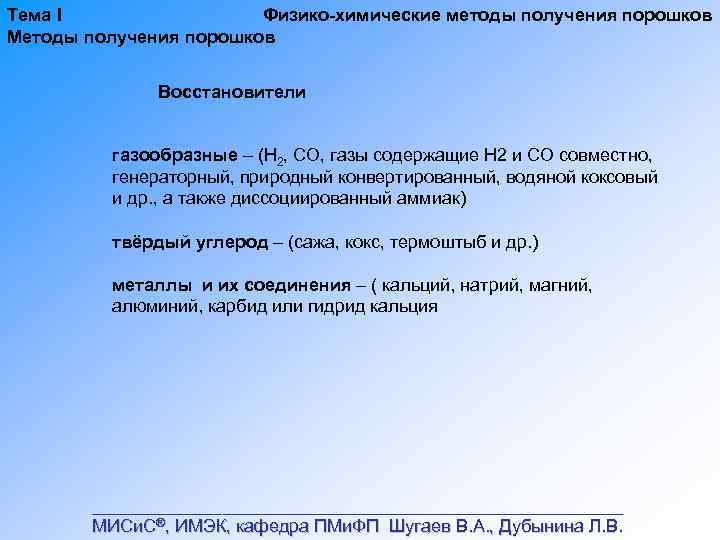

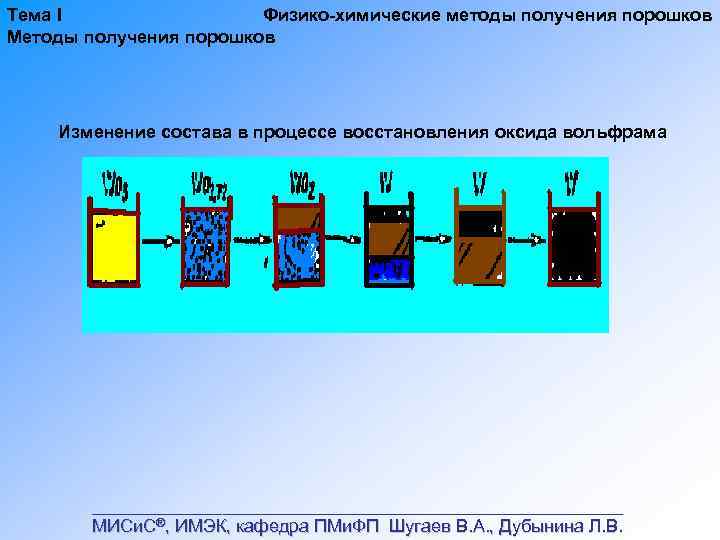

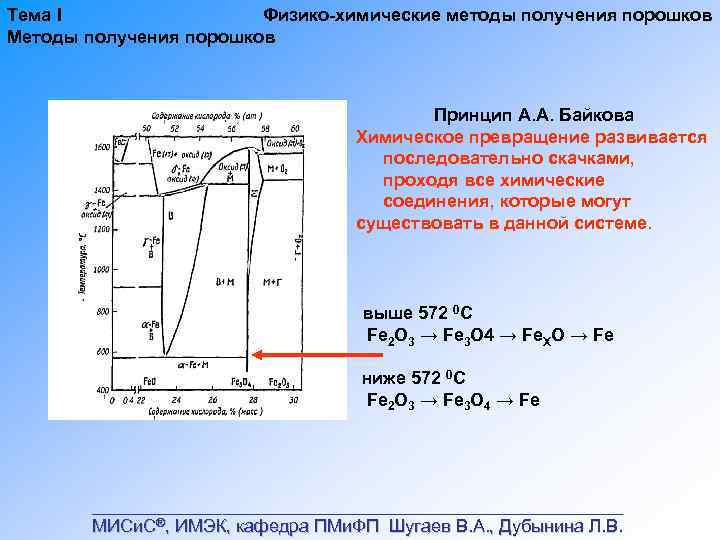

Тема I Методы получения порошков Способы получения порошков Физико-химические методы получения порошков Метод Характеристика метода Получаемые порошки 1. Химическое восстановление: - оксидов и других твердых соединений металлов - из водных растворов различных соединений металлов - газообразных соединений металлов Восстановители - газы (Н 2, СО, конвертированный природный газ и др. ), твердый углерод (кокс, сажа и др. ) и металлы ( Na, Ca и др. ). Исходным сырьем являются окисленные руды, рудные концентраты, отходы и побочные продукты металлургического производства (например, прокатная окалина), а также различные химические соединения металлов. Экономичный способ, позволяет получать качественные металлические порошки. Исходное сырье – сернокислые или аммиачные растворы солей соответствующих металлов. Газообразные соединения металлов или их тугоплавких соединений восстанавливают водородом в реакторе кипящего слоя или в плазме (для нитридов - в присутствии азота или аммиака, для карбидов углеводородов или конвертированного природного газа) Fe, Cu, Ni, Co, W, Mo, Ti, Ta, Zr, U и других металлов и их сплавов, а также соединений с неметаллами (карбиды, бориды и др. ) Cu, Ni, Co, Ag, Au W, Mo, Ni, Re, Nb, Ta Карбиды, нитриды 2. Электролиз водных растворов или расплавленных солей различных металлов. На катоде под действием электрического тока осаждают из водных растворов или расплавов солей чистые порошки практически любых металлов. Стоимость порошков высока из-за больших затрат электроэнергии и сравнительно низкой производительности электролизеров. из водных растворов – порошки Cu, Ni, Fe, Ag, расплавленных сред – порошки Ta, Ti, Zr, Fe. 3. Диссоциация карбонилов. Термическая диссоциация карбонила Men(CO)m на металл и СО Применяют для производства высококачественных дисперсных порошков, стоимость которых очень высока. Fe, Ni, Co, W, Mo 4. Термодиффузионное насыщение. Чередующиеся слои или смесь порошков разнородных металлов нагревают до температуры, обеспечивающей их активное взаимодействие Латунь, сплавы на основе хрома, высоколегированные стали 5. Испарение и конденсация. Для получения порошка металл испаряют и затем конденсируют его пары на холодной поверхности. Порошок является тонкодисперсным, но содержит большое количество оксидов. Zn, Cd и другие металлы с невысокой температурой испарения 6. Межристаллитная коррозия. В компактном (литом) металле или сплаве при помощи химического травителя разрушают межкристаллитные прослойки. Коррозионностойкие и хромоникелевые стали ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

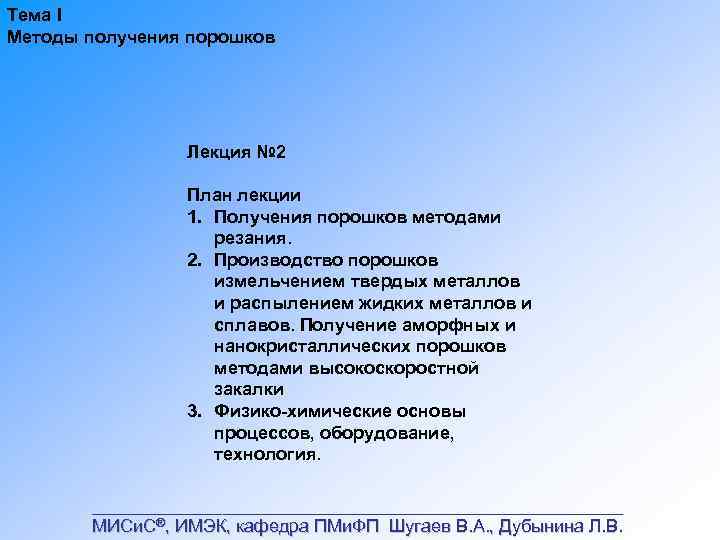

Тема I Методы получения порошков Лекция № 2 План лекции 1. Получения порошков методами резания. 2. Производство порошков измельчением твердых металлов и распылением жидких металлов и сплавов. Получение аморфных и нанокристаллических порошков методами высокоскоростной закалки 3. Физико химические основы процессов, оборудование, технология. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

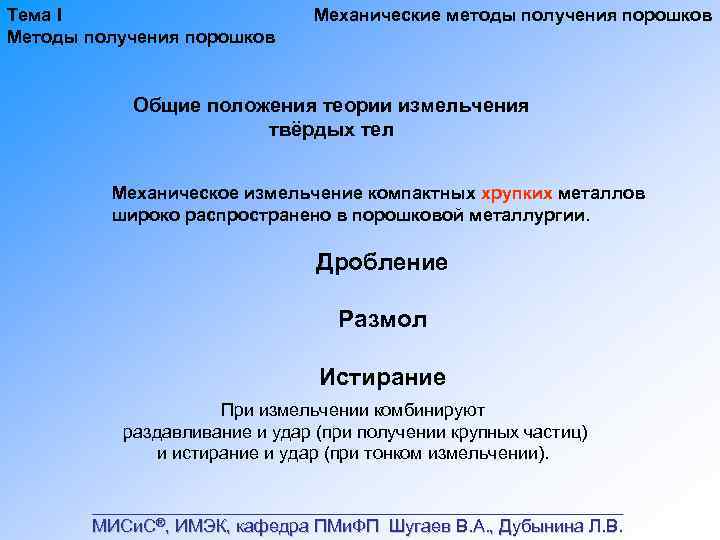

Тема I Методы получения порошков Механические методы получения порошков Общие положения теории измельчения твёрдых тел Механическое измельчение компактных хрупких металлов широко распространено в порошковой металлургии. Дробление Размол Истирание При измельчении комбинируют раздавливание и удар (при получении крупных частиц) и истирание и удар (при тонком измельчении). ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

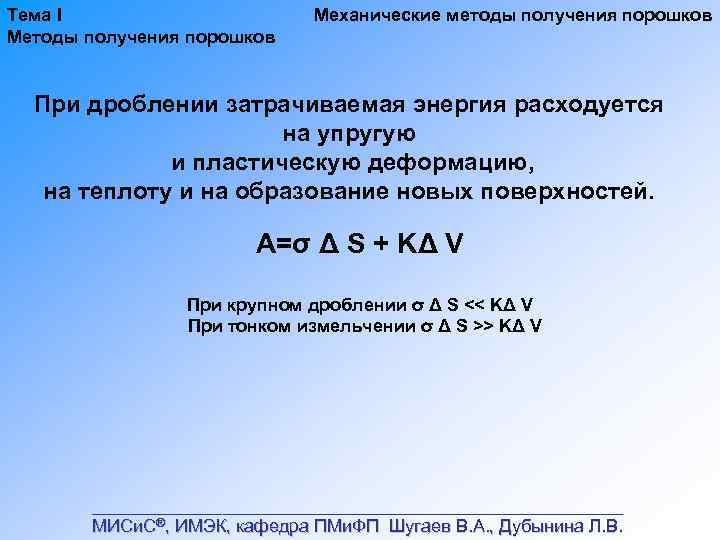

Тема I Методы получения порошков Механические методы получения порошков При дроблении затрачиваемая энергия расходуется на упругую и пластическую деформацию, на теплоту и на образование новых поверхностей. А=σ Δ S + KΔ V При крупном дроблении σ Δ S << KΔ V При тонком измельчении σ Δ S >> KΔ V ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков Кинетика диспергирования S=Sm (Sm S 0) exp ( k 0 E) dε = c'' ·dx/xm = c' ·d. S/S 2 m ε= c' ln (S/ S 0) ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

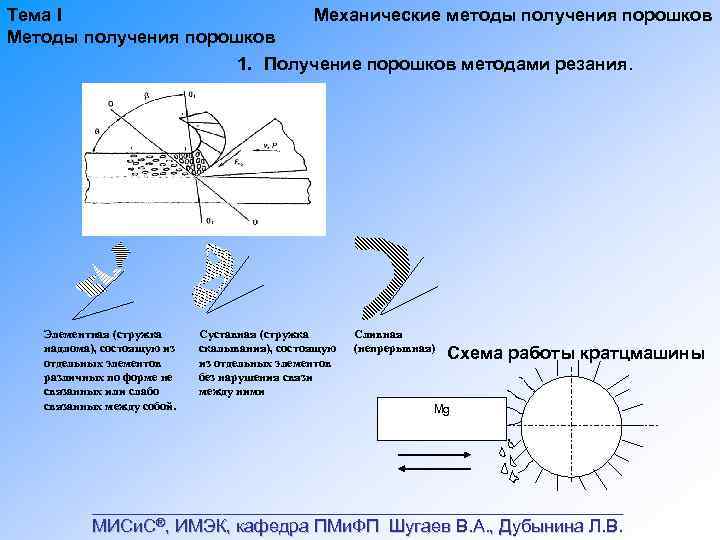

Тема I Методы получения порошков Механические методы получения порошков 1. Получение порошков методами резания. Элементная (стружка надлома), состоящую из отдельных элементов различных по форме не связанных или слабо связанных между собой. Суставная (стружка скалывания), состоящую из отдельных элементов без нарушения связи между ними Сливная (непрерывная) Схема работы кратцмашины Mg ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков РАЗМОЛ В ШАРОВЫХ ВРАЩАЮЩИХСЯ МЕЛЬНИЦАХ L (Pv 2/g. R) D = Р sin α , или (v 2/g. R) = sin α при α = 90 o, sin 90° = v 2/g. R = 1, или v 2 = g. R v = πDnкр/60 π 2 D 2 nкр. 2/602 = g D/2 а – режим скольжения при n 0, 2 nкр; б – режим перекатывания при n = 0, 4 0, 6 nкр; в – режим интенсивного измельчения ( «водопадный» режим) при n = 0, 75 0, 85 nкр; г – движение шаров при n = nкр. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

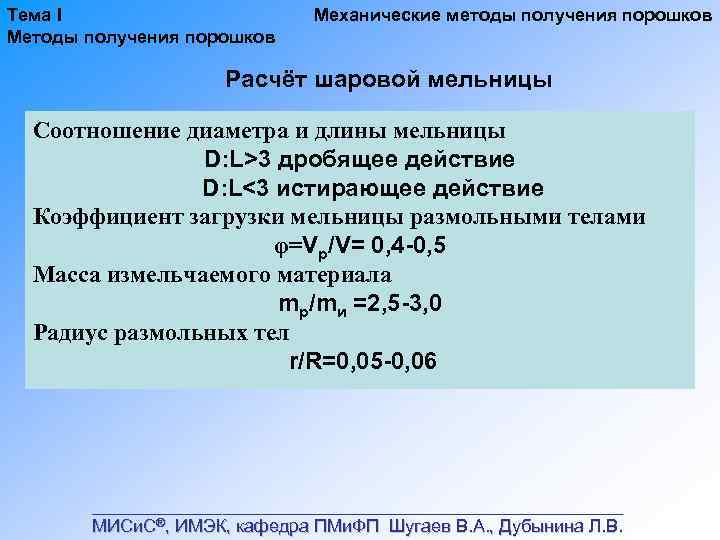

Тема I Методы получения порошков Механические методы получения порошков Расчёт шаровой мельницы Соотношение диаметра и длины мельницы D: L>3 дробящее действие D: L<3 истирающее действие Коэффициент загрузки мельницы размольными телами φ=Vp/V= 0, 4 0, 5 Масса измельчаемого материала mр/mи =2, 5 3, 0 Радиус размольных тел r/R=0, 05 0, 06 ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

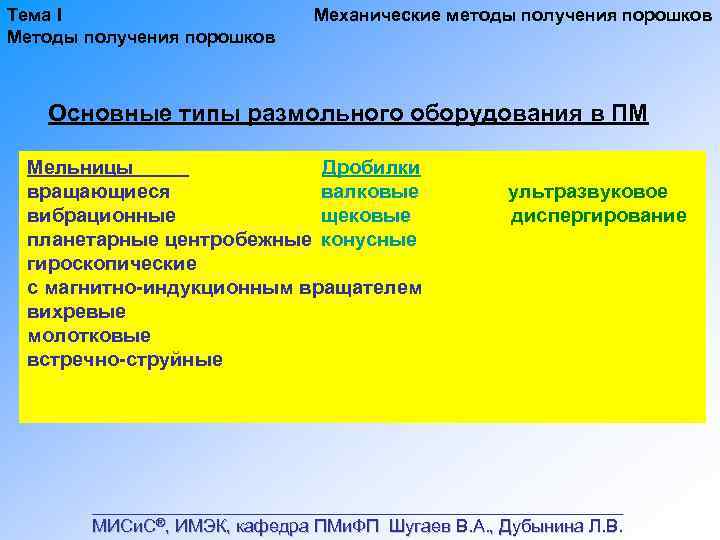

Тема I Методы получения порошков Механические методы получения порошков Основные типы размольного оборудования в ПМ Мельницы Дробилки вращающиеся валковые вибрационные щековые планетарные центробежные конусные гироскопические с магнитно индукционным вращателем вихревые молотковые встречно струйные ультразвуковое диспергирование ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков МЕЛЬНИЦЫ Аттритор Вибрационная мельница Планетарная центробежная Вихревая мельница Молотковая мельница Магнитно Встречно индукционная струйная ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

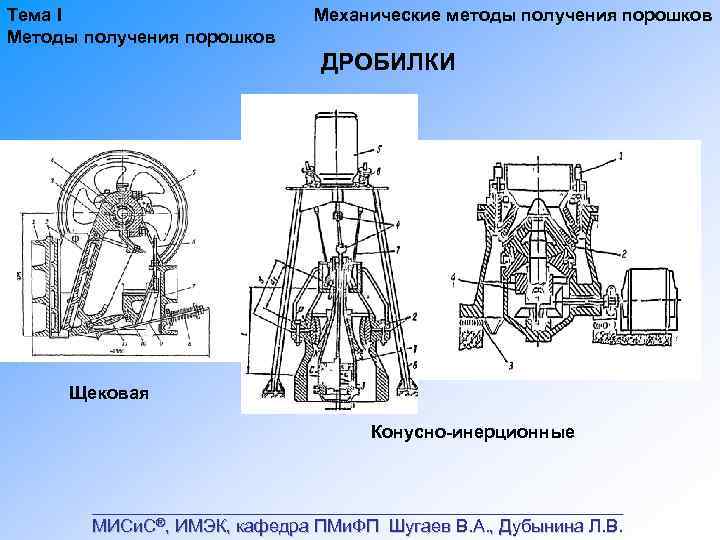

Тема I Методы получения порошков Механические методы получения порошков ДРОБИЛКИ Щековая Конусно инерционные ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

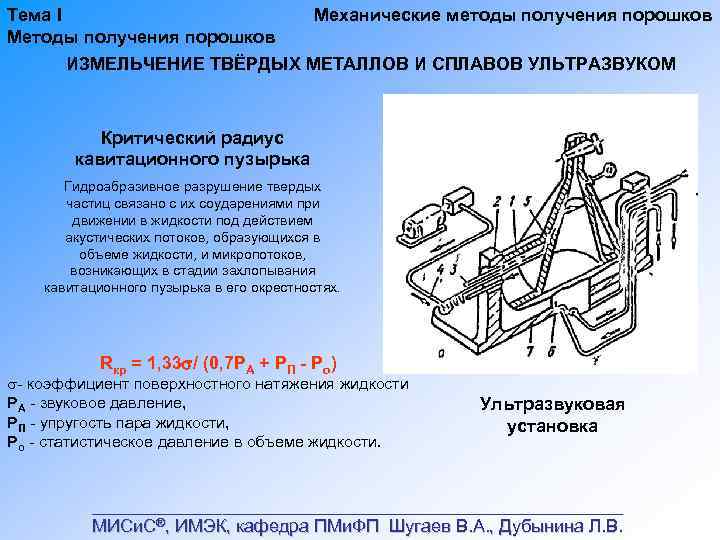

Тема I Методы получения порошков Механические методы получения порошков ИЗМЕЛЬЧЕНИЕ ТВЁРДЫХ МЕТАЛЛОВ И СПЛАВОВ УЛЬТРАЗВУКОМ Критический радиус кавитационного пузырька Гидроабразивное разрушение твердых частиц связано с их соударениями при движении в жидкости под действием акустических потоков, образующихся в объеме жидкости, и микропотоков, возникающих в стадии захлопывания кавитационного пузырька в его окрестностях. Rкр = 1, 33 / (0, 7 РА + РП Ро) s коэффициент поверхностного натяжения жидкости РА звуковое давление, РП упругость пара жидкости, Ро статистическое давление в объеме жидкости. Ультразвуковая установка ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков ДИСПЕРГИРОВАНИЕ РАСПЛАВОВ Распыление металлического расплава – получение металлического порошка диспергированием расплавленного металла или сплава струей сжатого газа, жидкости или механическим способом. КЛАССИФИКАЦИЯ МЕТОДОВ РАСПЫЛЕНИЯ по виду энергии для расплавления (индукционный или косвенный, электродуговой, электронный, лазерный, плазменный и др. ) по виду силового воздействия на расплав при диспергировании (механическое воздействие, энергия газовых и водяных потоков, силы гравитационные, центробежные или магнитогидродинамические, воздействие ультразвука и т. д. ) по типу среды при диспергирования (восстановительная, окислительная, инертная или какая либо иная среда заданного состава, вакуум). ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков Центробежное диспергирование расплавов Метод вращающегося катода Скорость 200 25000 Отрыв капель от вращающегося диска Выдавливание капель из быстровращающегося контейнера до 24000 1000 5000 105 106 вращения, об/мин Скорость 104 охлаждения, о. С/с Дисперсность 100 200 ≤ 100 порошка, мкм ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков Ультразвуковое диспергирование расплавов Частота 18 22 колебания, Гц Амплитуда, мкм 10 30 Дисперсность 40 60 порошка, мкм ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.

Тема I Методы получения порошков Механические методы получения порошков Расчёт толщины пленки жидкости на вращающемся катоде δ= 2 Gж – удельный расход жидкости ω угловая скорость вращения Dс – диаметр расходуемого электрода ηж – вязкость расплава γж – плотность расплава Расчёт размера сферических частиц порошка d=(Kч /ω) Kч – коэффициент, оценивающий условия формирования частицы капли в момент , ее отделения от расплава σж – коэффициент поверхностного натяжения расплава. Схема отрыва капель от катода. ___________________________ МИСи. С®, ИМЭК, кафедра ПМи. ФП Шугаев В. А. , Дубынина Л. В.
