Рейтинг наиболее энергоэффективных мероприятий для эксплуатируемых многоквартирных домов Ливчак В. И. , член бюро Президиума НП «АВОК» 10 июня 2017 г.

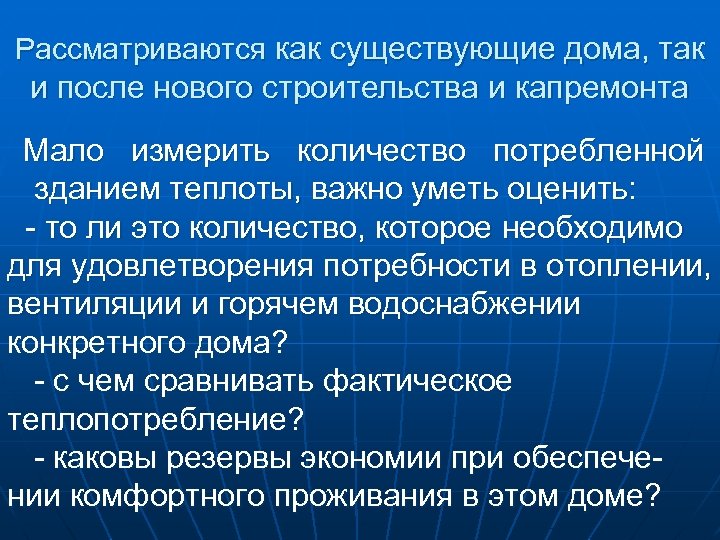

Рассматриваются как существующие дома, так и после нового строительства и капремонта Мало измерить количество потребленной зданием теплоты, важно уметь оценить: - то ли это количество, которое необходимо для удовлетворения потребности в отоплении, вентиляции и горячем водоснабжении конкретного дома? - с чем сравнивать фактическое теплопотребление? - каковы резервы экономии при обеспечении комфортного проживания в этом доме?

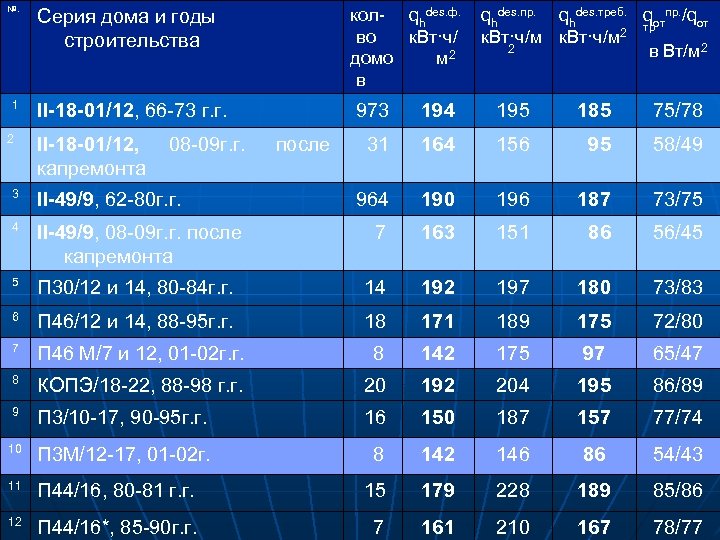

№. 1 2 кол- qhdes. ф. во к. Вт·ч/ домо м 2 в Серия дома и годы строительства II-18 -01/12, 66 -73 г. г. II-18 -01/12, капремонта 08 -09 г. г. qhdes. пр. qhdes. треб. qотпр. /qот тр к. Вт·ч/м 2 2 в Вт/м 2 973 после 194 195 185 75/78 31 164 156 95 58/49 964 190 196 187 73/75 3 II-49/9, 62 -80 г. г. 4 II-49/9, 08 -09 г. г. после капремонта 7 163 151 86 56/45 5 П 30/12 и 14, 80 -84 г. г. 14 192 197 180 73/83 6 П 46/12 и 14, 88 -95 г. г. 18 171 189 175 72/80 7 П 46 М/7 и 12, 01 -02 г. г. 8 142 175 97 65/47 8 КОПЭ/18 -22, 88 -98 г. г. 20 192 204 195 86/89 9 П 3/10 -17, 90 -95 г. г. 16 150 187 157 77/74 10 П 3 М/12 -17, 01 -02 г. 8 142 146 86 54/43 11 П 44/16, 80 -81 г. г. 15 179 228 189 85/86 12 П 44/16*, 85 -90 г. г. 7 161 210 167 78/77

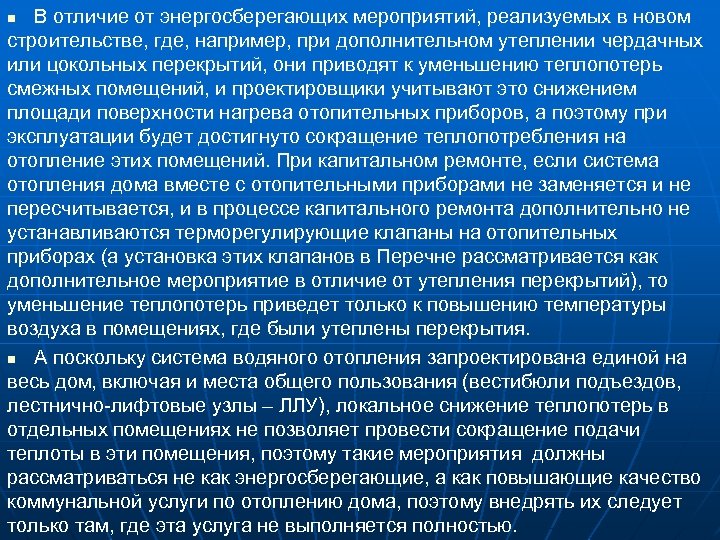

В отличие от энергосберегающих мероприятий, реализуемых в новом строительстве, где, например, при дополнительном утеплении чердачных или цокольных перекрытий, они приводят к уменьшению теплопотерь смежных помещений, и проектировщики учитывают это снижением площади поверхности нагрева отопительных приборов, а поэтому при эксплуатации будет достигнуто сокращение теплопотребления на отопление этих помещений. При капитальном ремонте, если система отопления дома вместе с отопительными приборами не заменяется и не пересчитывается, и в процессе капитального ремонта дополнительно не устанавливаются терморегулирующие клапаны на отопительных приборах (а установка этих клапанов в Перечне рассматривается как дополнительное мероприятие в отличие от утепления перекрытий), то уменьшение теплопотерь приведет только к повышению температуры воздуха в помещениях, где были утеплены перекрытия. n А поскольку система водяного отопления запроектирована единой на весь дом, включая и места общего пользования (вестибюли подъездов, лестнично-лифтовые узлы – ЛЛУ), локальное снижение теплопотерь в отдельных помещениях не позволяет провести сокращение подачи теплоты в эти помещения, поэтому такие мероприятия должны рассматриваться не как энергосберегающие, а как повышающие качество коммунальной услуги по отоплению дома, поэтому внедрять их следует только там, где эта услуга не выполняется полностью. n

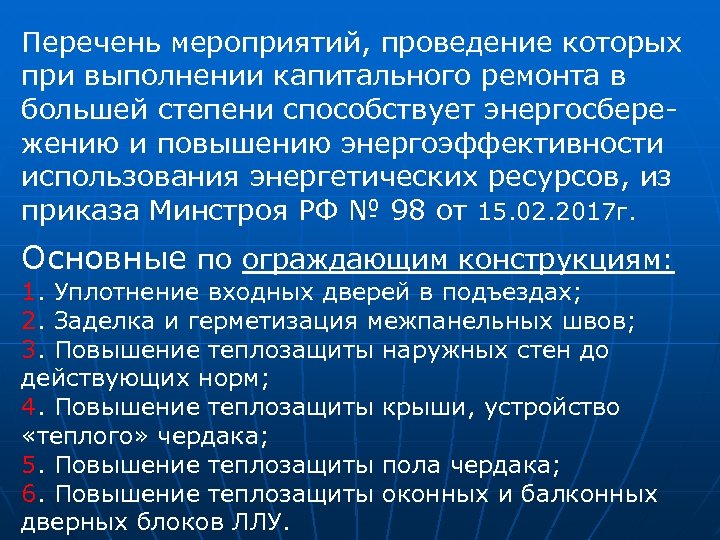

Перечень мероприятий, проведение которых при выполнении капитального ремонта в большей степени способствует энергосбережению и повышению энергоэффективности использования энергетических ресурсов, из приказа Минстроя РФ № 98 от 15. 02. 2017 г. Основные по ограждающим конструкциям: 1. Уплотнение входных дверей в подъездах; 2. Заделка и герметизация межпанельных швов; 3. Повышение теплозащиты наружных стен до действующих норм; 4. Повышение теплозащиты крыши, устройство «теплого» чердака; 5. Повышение теплозащиты пола чердака; 6. Повышение теплозащиты оконных и балконных дверных блоков ЛЛУ.

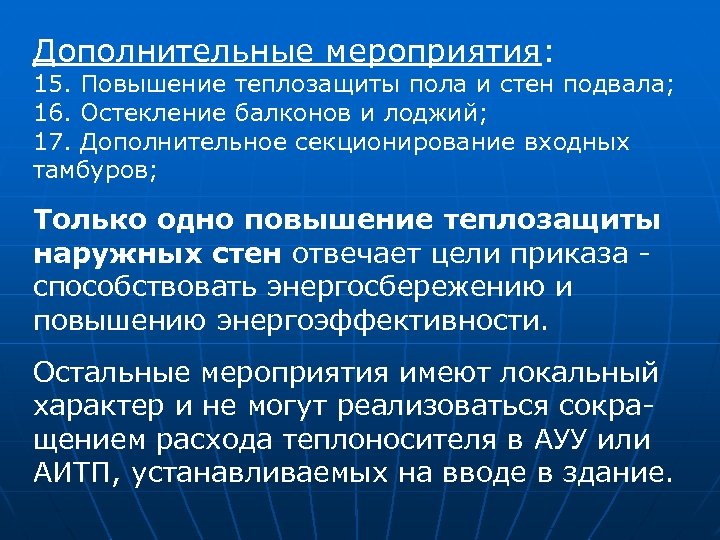

Дополнительные мероприятия: 15. Повышение теплозащиты пола и стен подвала; 16. Остекление балконов и лоджий; 17. Дополнительное секционирование входных тамбуров; Только одно повышение теплозащиты наружных стен отвечает цели приказа - способствовать энергосбережению и повышению энергоэффективности. Остальные мероприятия имеют локальный характер и не могут реализоваться сокращением расхода теплоносителя в АУУ или АИТП, устанавливаемых на вводе в здание.

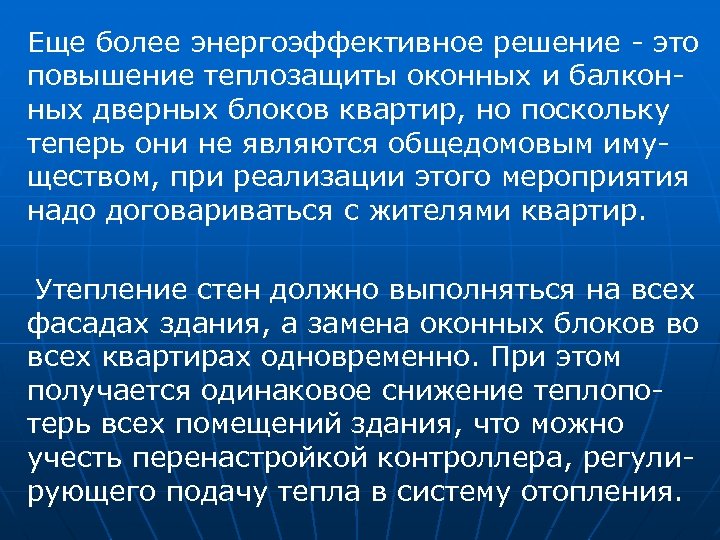

Еще более энергоэффективное решение - это повышение теплозащиты оконных и балконных дверных блоков квартир, но поскольку теперь они не являются общедомовым имуществом, при реализации этого мероприятия надо договариваться с жителями квартир. Утепление стен должно выполняться на всех фасадах здания, а замена оконных блоков во всех квартирах одновременно. При этом получается одинаковое снижение теплопотерь всех помещений здания, что можно учесть перенастройкой контроллера, регулирующего подачу тепла в систему отопления.

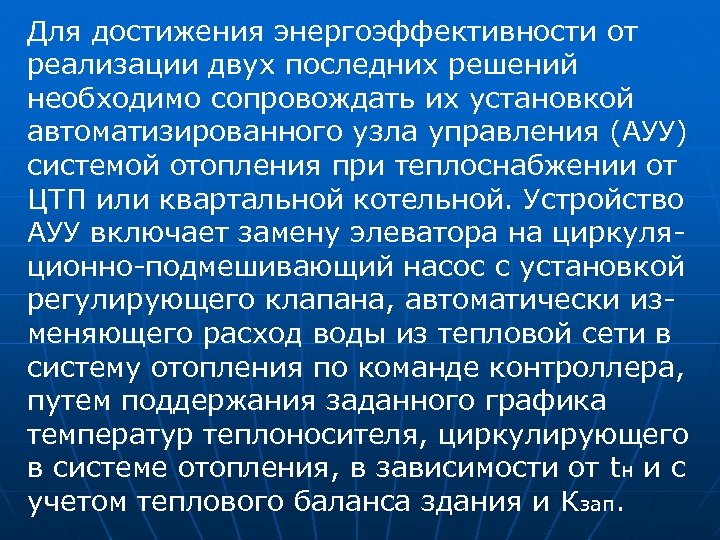

Для достижения энергоэффективности от реализации двух последних решений необходимо сопровождать их установкой автоматизированного узла управления (АУУ) системой отопления при теплоснабжении от ЦТП или квартальной котельной. Устройство АУУ включает замену элеватора на циркуляционно-подмешивающий насос с установкой регулирующего клапана, автоматически изменяющего расход воды из тепловой сети в систему отопления по команде контроллера, путем поддержания заданного графика температур теплоносителя, циркулирующего в системе отопления, в зависимости от tн и с учетом теплового баланса здания и Кзап.

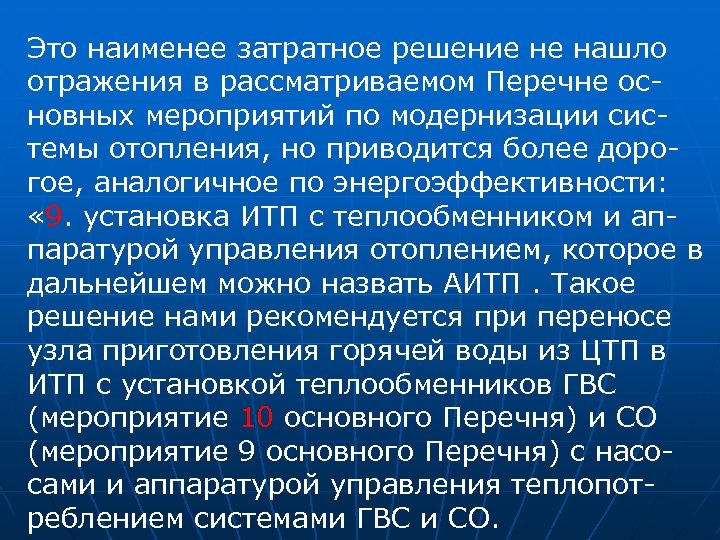

Это наименее затратное решение не нашло отражения в рассматриваемом Перечне основных мероприятий по модернизации системы отопления, но приводится более дорогое, аналогичное по энергоэффективности: « 9. установка ИТП с теплообменником и аппаратурой управления отоплением, которое в дальнейшем можно назвать АИТП. Такое решение нами рекомендуется при переносе узла приготовления горячей воды из ЦТП в ИТП с установкой теплообменников ГВС (мероприятие 10 основного Перечня) и СО (мероприятие 9 основного Перечня) с насосами и аппаратурой управления теплопотреблением системами ГВС и СО.

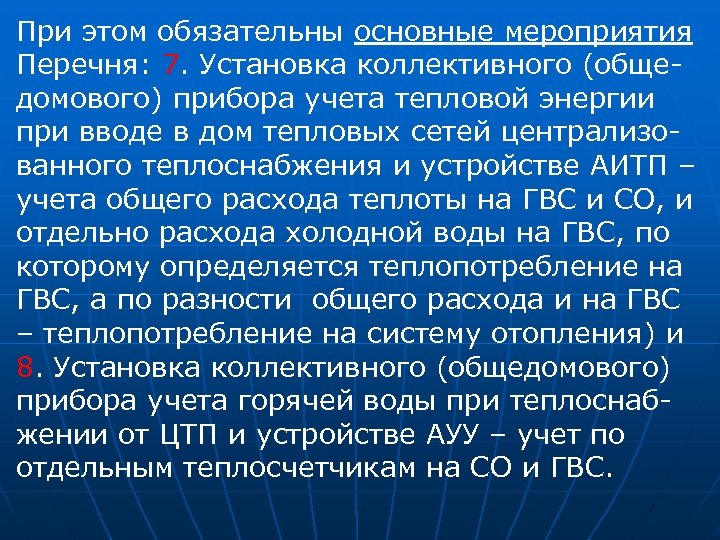

При этом обязательны основные мероприятия Перечня: 7. Установка коллективного (общедомового) прибора учета тепловой энергии при вводе в дом тепловых сетей централизованного теплоснабжения и устройстве АИТП – учета общего расхода теплоты на ГВС и СО, и отдельно расхода холодной воды на ГВС, по которому определяется теплопотребление на ГВС, а по разности общего расхода и на ГВС – теплопотребление на систему отопления) и 8. Установка коллективного (общедомового) прибора учета горячей воды при теплоснабжении от ЦТП и устройстве АУУ – учет по отдельным теплосчетчикам на СО и ГВС.
В отношении обязательности «установки линейных балансировочных вентилей и балансировки системы отопления» (мероприятие 11 основного Перечня) было показано, что правильное распределение теплоносителя по стоякам обеспечивается при проектировании благодаря рекомендации СНи. П при гидравлическом расчете трубопроводов оставлять до 70 % потерь давления в стояке и только 30 % на общих участках подающего и обратного розливов. При этом установка балансировочных клапанов не требуется в секционных системах отопления жилых домов 2 и 3 -го поколений индустриального домостроения, как и в одно подъездных домах башенного типа.

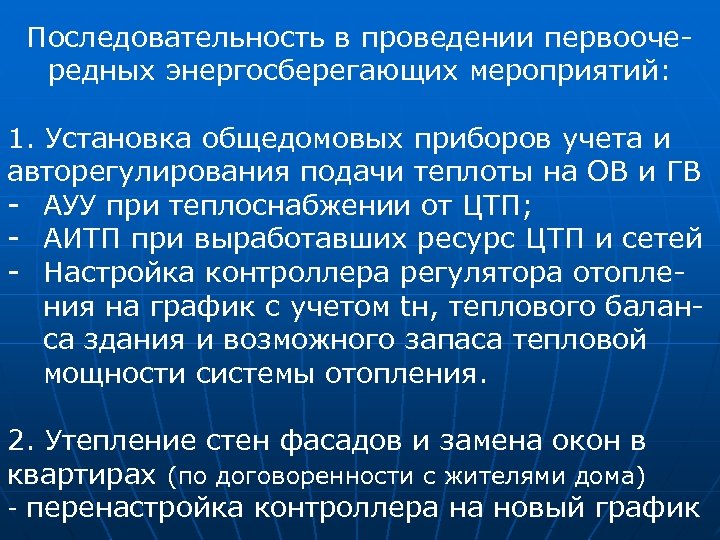

Последовательность в проведении первоочередных энергосберегающих мероприятий: 1. Установка общедомовых приборов учета и авторегулирования подачи теплоты на ОВ и ГВ - АУУ при теплоснабжении от ЦТП; - АИТП при выработавших ресурс ЦТП и сетей - Настройка контроллера регулятора отопления на график с учетом tн, теплового баланса здания и возможного запаса тепловой мощности системы отопления. 2. Утепление стен фасадов и замена окон в квартирах (по договоренности с жителями дома) - перенастройка контроллера на новый график

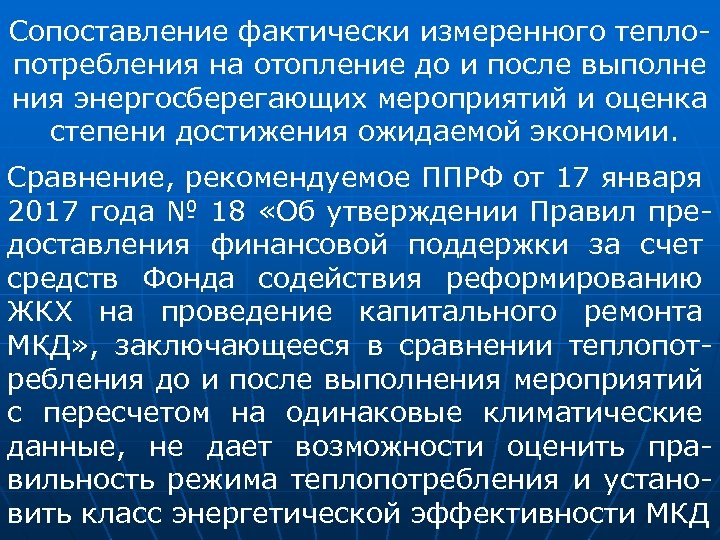

Сопоставление фактически измеренного теплопотребления на отопление до и после выполне ния энергосберегающих мероприятий и оценка степени достижения ожидаемой экономии. Сравнение, рекомендуемое ППРФ от 17 января 2017 года № 18 «Об утверждении Правил предоставления финансовой поддержки за счет средств Фонда содействия реформированию ЖКХ на проведение капитального ремонта МКД» , заключающееся в сравнении теплопотребления до и после выполнения мероприятий с пересчетом на одинаковые климатические данные, не дает возможности оценить правильность режима теплопотребления и установить класс энергетической эффективности МКД
Для такой оценки сначала надо фактическое теплопотребление пересчитать на нормируемый отопительный период (ОП) Qот. факт. норм. год: Qот. факт. норм. год = Qот. факт. год • ГСОПнорм / ГСОПфакт. Тогда фактическая экономия от реализации энергосберегающих решений находится путем сравнения измеренного и пересчитанного на нормативный ОП фактического расхода теплоты, потребленной СО до выполнения энергосберегающих решений Qот. факт. до. к. р. норм. год и после – Qот. факт. к. р. норм. год. А правильность режи- ма работы СО и достижения ожидаемой энерго эффективности сравнением Qот. факт. к. р. . норм. . год с ожидаемым расчетным теплопотреблением.

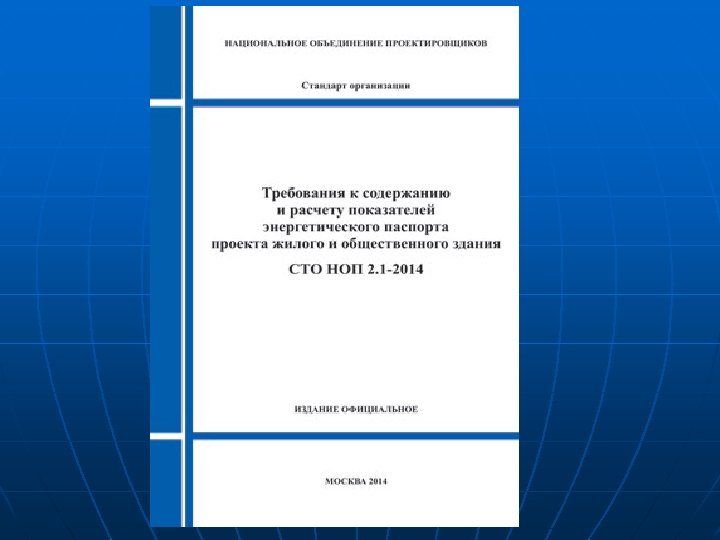

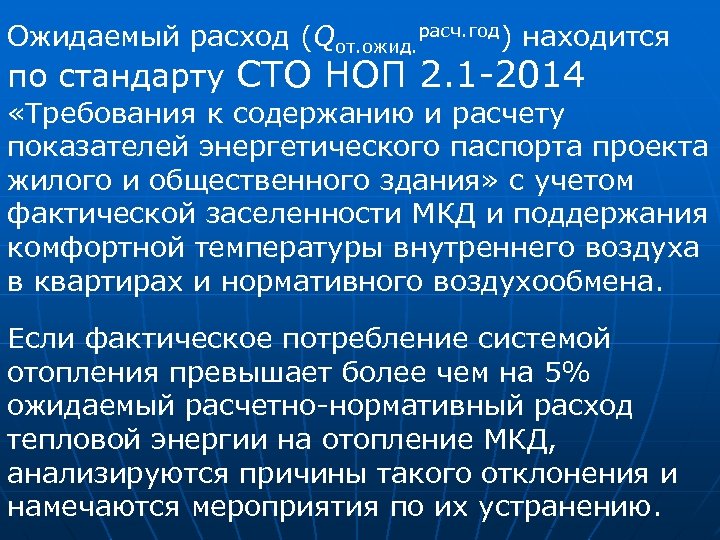

Ожидаемый расход (Qот. ожид. расч. год) находится по стандарту СТО НОП 2. 1 -2014 «Требования к содержанию и расчету показателей энергетического паспорта проекта жилого и общественного здания» с учетом фактической заселенности МКД и поддержания комфортной температуры внутреннего воздуха в квартирах и нормативного воздухообмена. Если фактическое потребление системой отопления превышает более чем на 5% ожидаемый расчетно-нормативный расход тепловой энергии на отопление МКД, анализируются причины такого отклонения и намечаются мероприятия по их устранению.

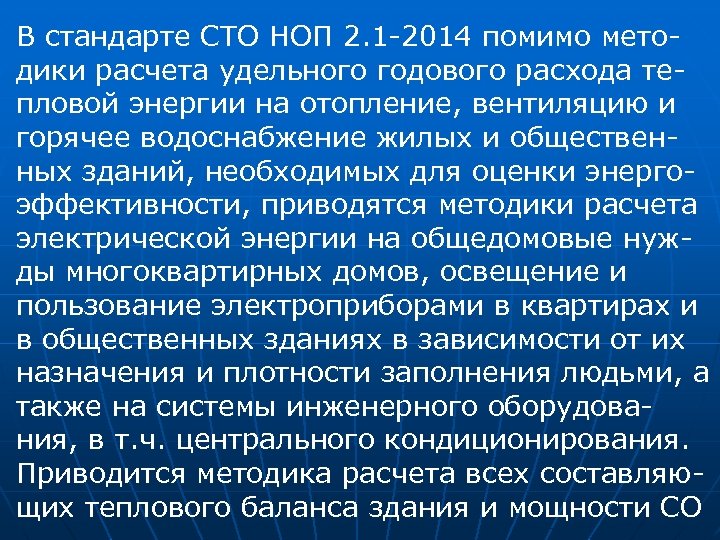

В стандарте СТО НОП 2. 1 -2014 помимо методики расчета удельного годового расхода тепловой энергии на отопление, вентиляцию и горячее водоснабжение жилых и общественных зданий, необходимых для оценки энергоэффективности, приводятся методики расчета электрической энергии на общедомовые нужды многоквартирных домов, освещение и пользование электроприборами в квартирах и в общественных зданиях в зависимости от их назначения и плотности заполнения людьми, а также на системы инженерного оборудования, в т. ч. центрального кондиционирования. Приводится методика расчета всех составляющих теплового баланса здания и мощности СО

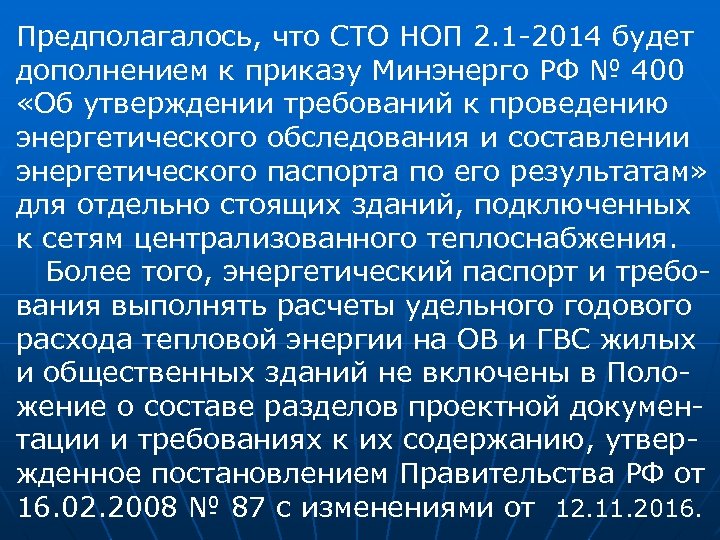

Предполагалось, что СТО НОП 2. 1 -2014 будет дополнением к приказу Минэнерго РФ № 400 «Об утверждении требований к проведению энергетического обследования и составлении энергетического паспорта по его результатам» для отдельно стоящих зданий, подключенных к сетям централизованного теплоснабжения. Более того, энергетический паспорт и требования выполнять расчеты удельного годового расхода тепловой энергии на ОВ и ГВС жилых и общественных зданий не включены в Положение о составе разделов проектной документации и требованиях к их содержанию, утвержденное постановлением Правительства РФ от 16. 02. 2008 № 87 с изменениями от 12. 11. 2016.

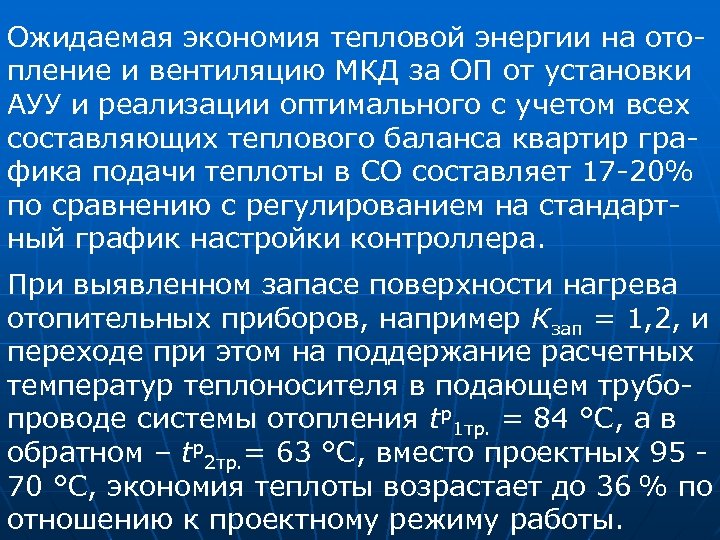

Ожидаемая экономия тепловой энергии на отопление и вентиляцию МКД за ОП от установки АУУ и реализации оптимального с учетом всех составляющих теплового баланса квартир графика подачи теплоты в СО составляет 17 -20% по сравнению с регулированием на стандартный график настройки контроллера. При выявленном запасе поверхности нагрева отопительных приборов, например Кзап = 1, 2, и переходе при этом на поддержание расчетных температур теплоносителя в подающем трубопроводе системы отопления tр1 тp. = 84 °C, а в обратном – tр2 тp. = 63 °C, вместо проектных 95 - 70 °C, экономия теплоты возрастает до 36 % по отношению к проектному режиму работы.

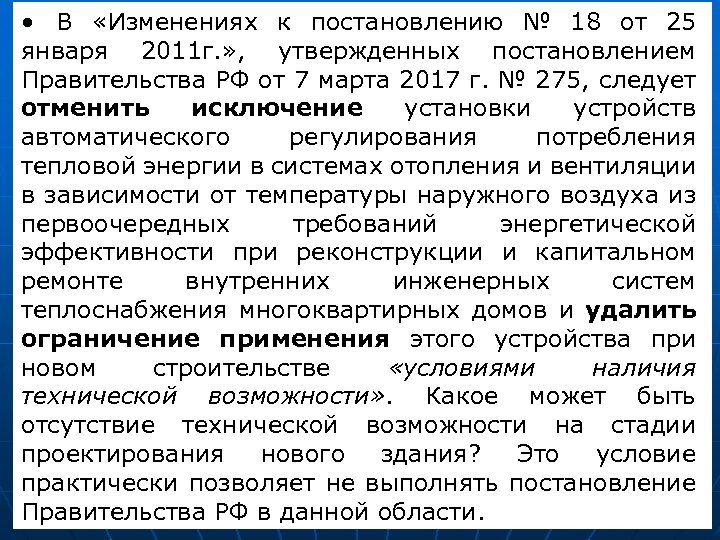

• В «Изменениях к постановлению № 18 от 25 января 2011 г. » , утвержденных постановлением Правительства РФ от 7 марта 2017 г. № 275, следует отменить исключение установки устройств автоматического регулирования потребления тепловой энергии в системах отопления и вентиляции в зависимости от температуры наружного воздуха из первоочередных требований энергетической эффективности при реконструкции и капитальном ремонте внутренних инженерных систем теплоснабжения многоквартирных домов и удалить ограничение применения этого устройства при новом строительстве «условиями наличия технической возможности» . Какое может быть отсутствие технической возможности на стадии проектирования нового здания? Это условие практически позволяет не выполнять постановление Правительства РФ в данной области.

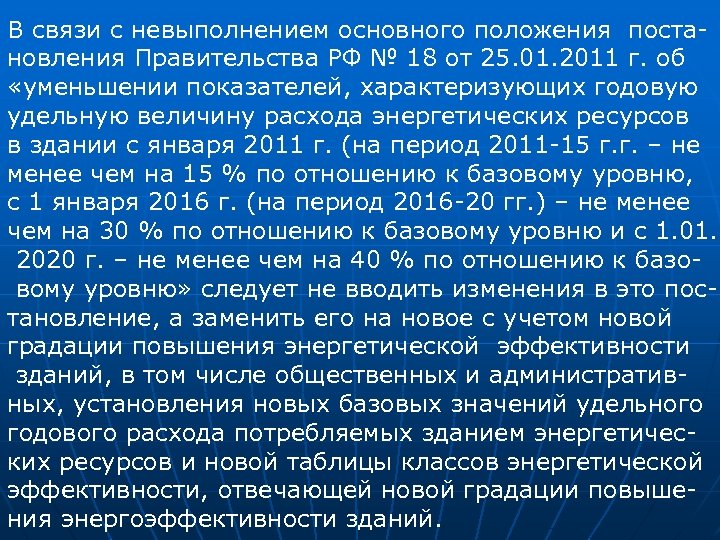

В связи с невыполнением основного положения постановления Правительства РФ № 18 от 25. 01. 2011 г. об «уменьшении показателей, характеризующих годовую удельную величину расхода энергетических ресурсов в здании с января 2011 г. (на период 2011 -15 г. г. – не менее чем на 15 % по отношению к базовому уровню, с 1 января 2016 г. (на период 2016 -20 гг. ) – не менее чем на 30 % по отношению к базовому уровню и с 1. 01. 2020 г. – не менее чем на 40 % по отношению к базо вому уровню» следует не вводить изменения в это постановление, а заменить его на новое с учетом новой градации повышения энергетической эффективности зданий, в том числе общественных и административных, установления новых базовых значений удельного годового расхода потребляемых зданием энергетических ресурсов и новой таблицы классов энергетической эффективности, отвечающей новой градации повышения энергоэффективности зданий.

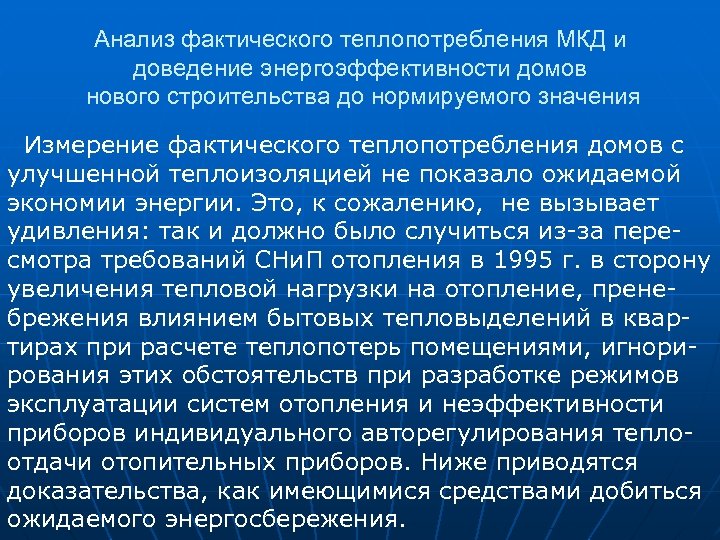

Анализ фактического теплопотребления МКД и доведение энергоэффективности домов нового строительства до нормируемого значения Измерение фактического теплопотребления домов с улучшенной теплоизоляцией не показало ожидаемой экономии энергии. Это, к сожалению, не вызывает удивления: так и должно было случиться из-за пересмотра требований СНи. П отопления в 1995 г. в сторону увеличения тепловой нагрузки на отопление, пренебрежения влиянием бытовых тепловыделений в квартирах при расчете теплопотерь помещениями, игнорирования этих обстоятельств при разработке режимов эксплуатации систем отопления и неэффективности приборов индивидуального авторегулирования теплоотдачи отопительных приборов. Ниже приводятся доказательства, как имеющимися средствами добиться ожидаемого энергосбережения.

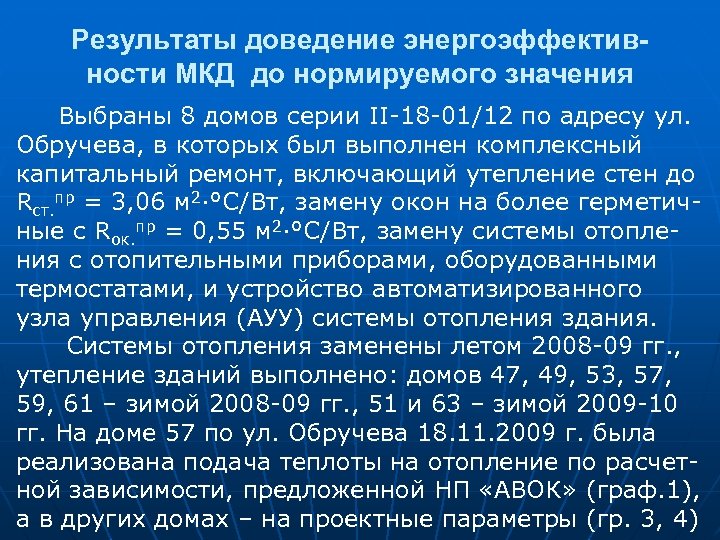

Результаты доведение энергоэффективности МКД до нормируемого значения Выбраны 8 домов серии II-18 -01/12 по адресу ул. Обручева, в которых был выполнен комплексный капитальный ремонт, включающий утепление стен до Rст. пр = 3, 06 м 2·°С/Вт, замену окон на более герметичные с Rок. пр = 0, 55 м 2·°С/Вт, замену системы отопления с отопительными приборами, оборудованными термостатами, и устройство автоматизированного узла управления (АУУ) системы отопления здания. Системы отопления заменены летом 2008 -09 гг. , утепление зданий выполнено: домов 47, 49, 53, 57, 59, 61 – зимой 2008 -09 гг. , 51 и 63 – зимой 2009 -10 гг. На доме 57 по ул. Обручева 18. 11. 2009 г. была реализована подача теплоты на отопление по расчетной зависимости, предложенной НП «АВОК» (граф. 1), а в других домах – на проектные параметры (гр. 3, 4)

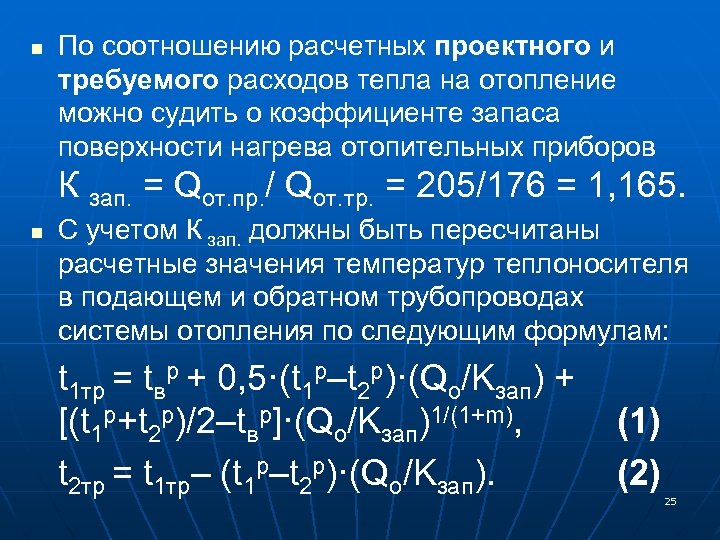

n По соотношению расчетных проектного и требуемого расходов тепла на отопление можно судить о коэффициенте запаса поверхности нагрева отопительных приборов К зап. = Qот. пр. / Qот. тр. = 205/176 = 1, 165. n С учетом К зап. должны быть пересчитаны расчетные значения температур теплоносителя в подающем и обратном трубопроводах системы отопления по следующим формулам: t 1 тр = tвр + 0, 5·(t 1 р–t 2 р)·(Qо/Kзап) + [(t 1 р+t 2 р)/2–tвр]·(Qо/Kзап)1/(1+m), t 2 тр = t 1 тр– (t 1 р–t 2 р)·(Qо/Kзап). (1) (2) 25

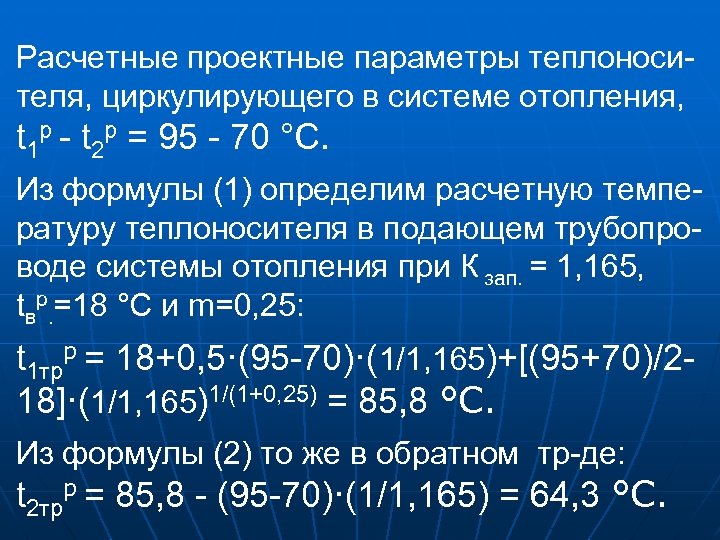

Расчетные проектные параметры теплоносителя, циркулирующего в системе отопления, t 1 р - t 2 р = 95 - 70 °C. Из формулы (1) определим расчетную температуру теплоносителя в подающем трубопроводе системы отопления при К зап. = 1, 165, tвр. =18 °C и m=0, 25: t 1 трр = 18+0, 5·(95 -70)·(1/1, 165)+[(95+70)/218]·(1/1, 165)1/(1+0, 25) = 85, 8 °C. Из формулы (2) то же в обратном тр-де: t 2 трр = 85, 8 - (95 -70)·(1/1, 165) = 64, 3 °C.

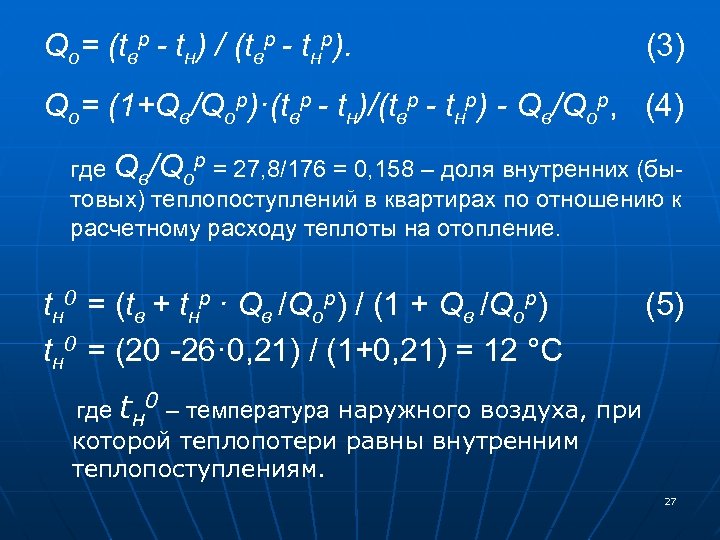

Qо= (tвр - tн) / (tвр - tнр). (3) Qо= (1+Qв/Qор)·(tвр - tн)/(tвр - tнр) - Qв/Qор, (4) где Qв/Qор = 27, 8/176 = 0, 158 – доля внутренних (бытовых) теплопоступлений в квартирах по отношению к расчетному расходу теплоты на отопление. tн 0 = (tв + tнр · Qв /Qор) / (1 + Qв /Qор) tн 0 = (20 -26· 0, 21) / (1+0, 21) = 12 °С (5) где tн 0 – температура наружного воздуха, при которой теплопотери равны внутренним теплопоступлениям. 27

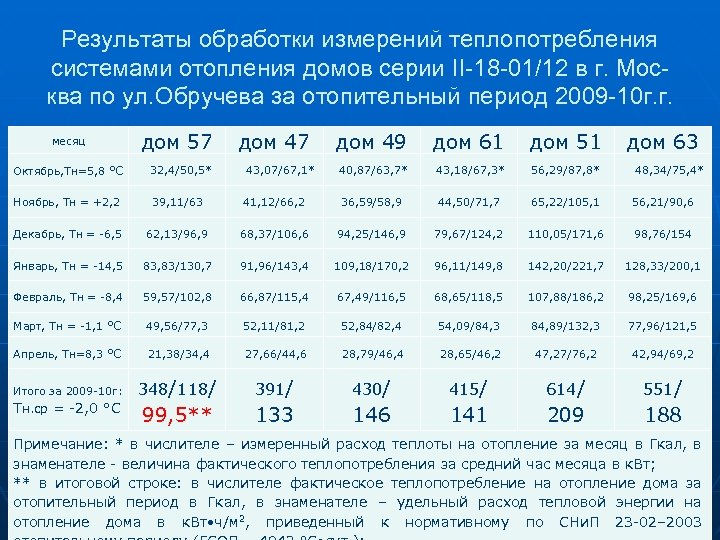

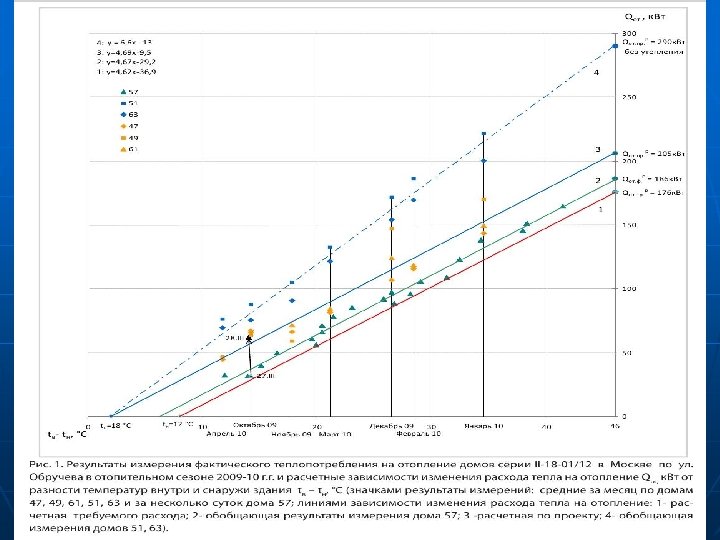

Результаты обработки измерений теплопотребления системами отопления домов серии II-18 -01/12 в г. Москва по ул. Обручева за отопительный период 2009 -10 г. г. дом 49 дом 61 дом 51 дом 63 43, 07/67, 1* 40, 87/63, 7* 43, 18/67, 3* 56, 29/87, 8* 48, 34/75, 4* 39, 11/63 41, 12/66, 2 36, 59/58, 9 44, 50/71, 7 65, 22/105, 1 56, 21/90, 6 Декабрь, Tн = -6, 5 62, 13/96, 9 68, 37/106, 6 94, 25/146, 9 79, 67/124, 2 110, 05/171, 6 98, 76/154 Январь, Tн = -14, 5 83, 83/130, 7 91, 96/143, 4 109, 18/170, 2 96, 11/149, 8 142, 20/221, 7 128, 33/200, 1 Февраль, Tн = -8, 4 59, 57/102, 8 66, 87/115, 4 67, 49/116, 5 68, 65/118, 5 107, 88/186, 2 98, 25/169, 6 Март, Tн = -1, 1 °С 49, 56/77, 3 52, 11/81, 2 52, 84/82, 4 54, 09/84, 3 84, 89/132, 3 77, 96/121, 5 Апрель, Tн=8, 3 °С 21, 38/34, 4 27, 66/44, 6 28, 79/46, 4 28, 65/46, 2 47, 27/76, 2 42, 94/69, 2 Итого за 2009 -10 г: 348/118/ 391/ 430/ 415/ 614/ 551/ 99, 5** 133 146 141 209 188 месяц дом 57 дом 47 Октябрь, Tн=5, 8 °С 32, 4/50, 5* Ноябрь, Tн = +2, 2 Tн. ср = -2, 0 °С Примечание: * в числителе – измеренный расход теплоты на отопление за месяц в Гкал, в знаменателе - величина фактического теплопотребления за средний час месяца в к. Вт; ** в итоговой строке: в числителе фактическое теплопотребление на отопление дома за отопительный период в Гкал, в знаменателе – удельный расход тепловой энергии на отопление дома в к. Вт • ч/м 2, приведенный к нормативному по СНи. П 23 -02– 2003
СПАСИБО ЗА ВНИМАНИЕ! 29
