Регуляторы потока Пропорциональный регулятор потока 1

Регуляторы потока

Пропорциональный регулятор потока 1 – корпус клапана; 2 – пропорциональный электромагнит и индуктивный датчик положения; 3 – измерительная диафрагма; 4 - клапан постоянной разности давлений; 5 - обратный клапан. Двух линейный пропорциональный регулятор потока типа 2 FRE 6

Двухходовой регулятор потока типа 2 FRE Общий вид аппарата Условное обозначение

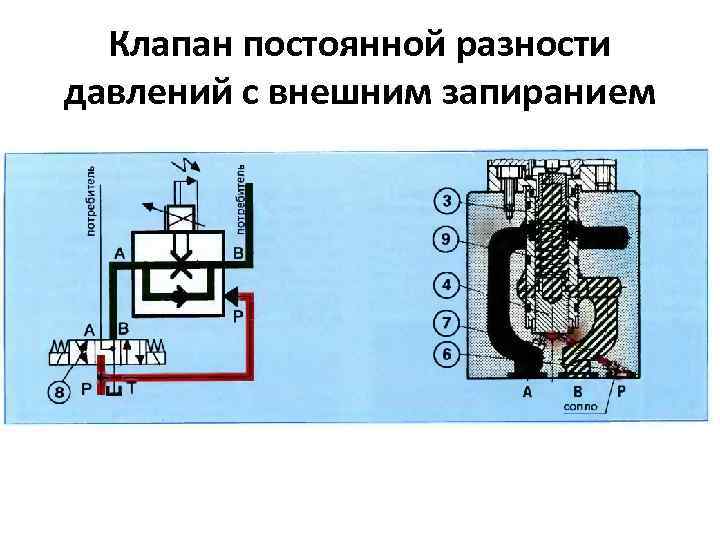

Клапан постоянной разности давлений с внешним запиранием

Характеристики клапанов постоянной разности давлений а) Зависимость расхода от заданного значения напряжения б) Зависимость расхода от заданного значения напряжения для клапанов с прогрессивной характеристикой и скачком ускоренного хода

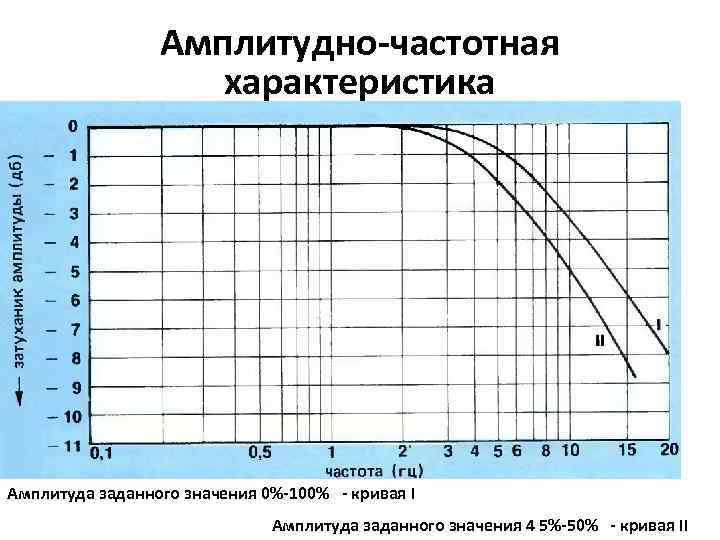

Амплитудно-частотная характеристика Амплитуда заданного значения 0%-100% - кривая I Амплитуда заданного значения 4 5%-50% - кривая II

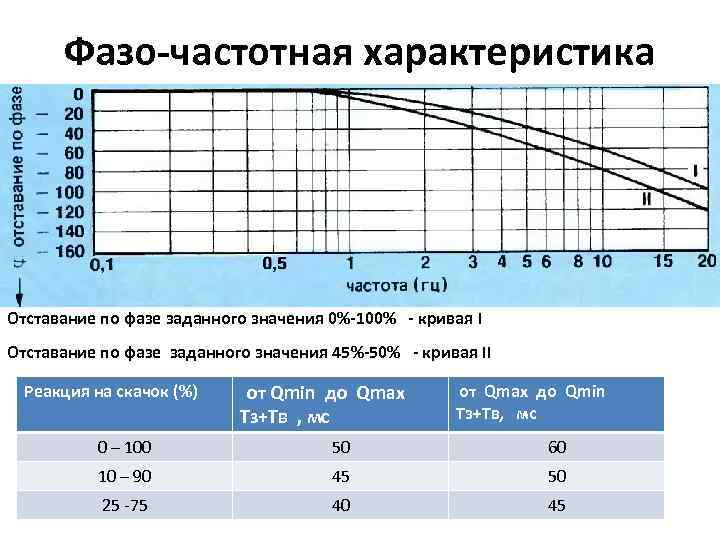

Фазо-частотная характеристика Отставание по фазе заданного значения 0%-100% - кривая I Отставание по фазе заданного значения 45%-50% - кривая II Реакция на скачок (%) от Qmin до Qmax Тз+Тв , мс от Qmax до Qmin Тз+Тв, мс 0 – 100 50 60 10 – 90 45 50 25 -75 40 45

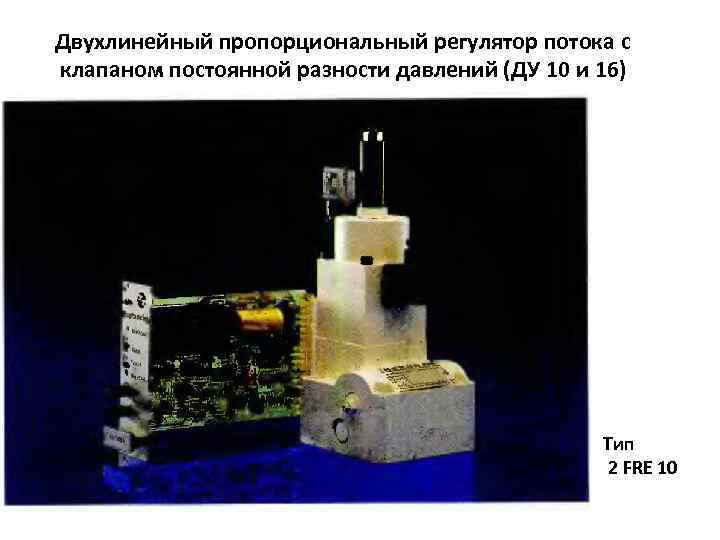

Двухлинейный пропорциональный регулятор потока с клапаном постоянной разности давлений (ДУ 10 и 16) Тип 2 FRE 10

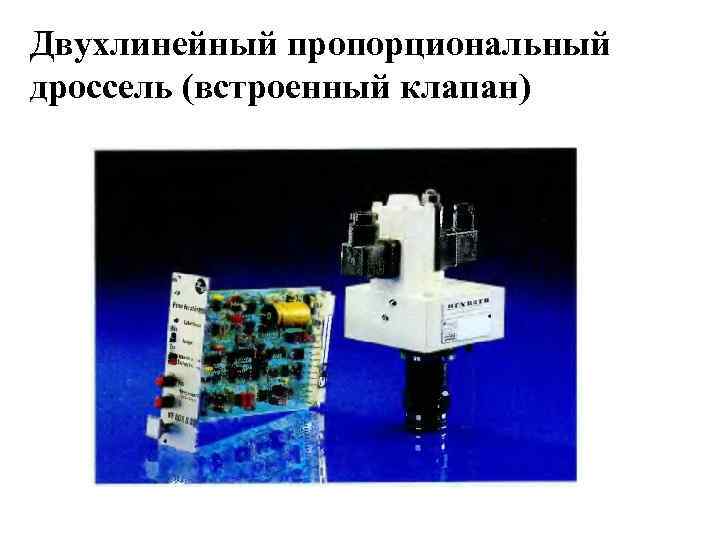

Двухлинейный пропорциональный дроссель (встроенный клапан)

Двухлинейный пропорциональный дроссель 1 – крышка 2 – втулка 3 – диафрагменная втулка 4 – датчик положения 5 – узел вспомогательного управления 6 – пропорциональный магнит 8 – пружинная камера 9 - герметичное окно 10 – управляющий золотник 11 – пружина 13 – дросселирующий элемент 14 - дросселирующий элемен

Характеристики двухлинейного пропорционального дросселя
