>Регуляторы напряжения Регуляторы напряжения

>Однофазный тиристорный регулятор Однофазный тиристорный регулятор

>Диаграммы изменения напряжения и тока • График изменения напряжения Диаграммы изменения напряжения и тока • График изменения напряжения • Включение тиристора VT 1 • Включение тиристора VT 2 • График изменения тока

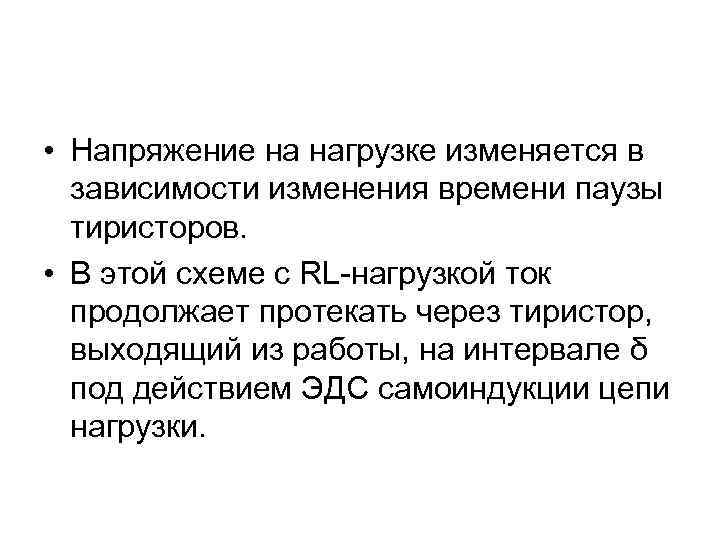

> • Напряжение на нагрузке изменяется в зависимости изменения времени паузы тиристоров. • Напряжение на нагрузке изменяется в зависимости изменения времени паузы тиристоров. • В этой схеме с RL-нагрузкой ток продолжает протекать через тиристор, выходящий из работы, на интервале δ под действием ЭДС самоиндукции цепи нагрузки.

> Трехфазный тиристорный регулятор напряжения • Схема трехфазного тиристорного регулятора напряжения имеет Трехфазный тиристорный регулятор напряжения • Схема трехфазного тиристорного регулятора напряжения имеет два одновременно проводящих тиристора. В каждый момент времени ток протекает по двум фазным нагрузкам. • Например, при подаче сигналов на VT 1 и VT 6 ток замыкается по цепи резисторов Ra и Rb.

>Схема трехфазного тиристорного регулятора напряжения Схема трехфазного тиристорного регулятора напряжения

>Диаграммы изменения напряжения и тока • График изменения Диаграммы изменения напряжения и тока • График изменения фазного напряжения источника • Включение тиристоров • График изменения напряжения на нагрузке
