Регуляторы давления воды Компенсаторы Выполнил ст гр

Регуляторы давления воды. Компенсаторы. Выполнил : ст. гр: 1 ВВ 301 Манвелян Ж. М.

Определение Регулятор давления воды —прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование. Редуктор давления представляет из себя компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

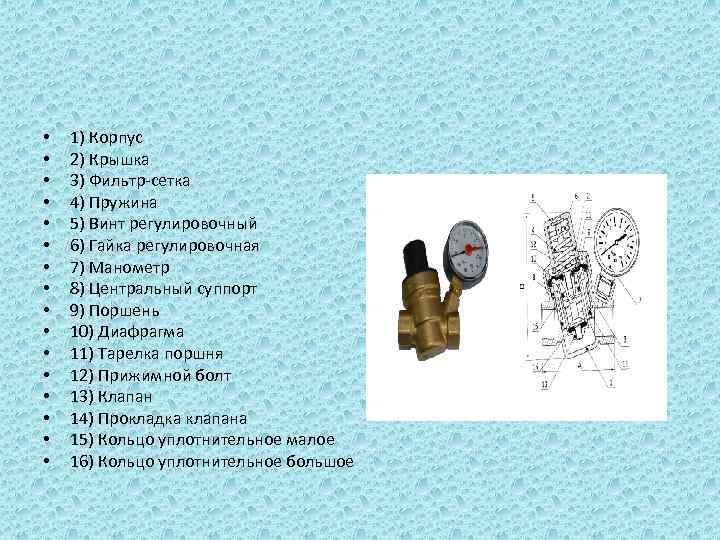

• • • • 1) Корпус 2) Крышка 3) Фильтр-сетка 4) Пружина 5) Винт регулировочный 6) Гайка регулировочная 7) Манометр 8) Центральный суппорт 9) Поршень 10) Диафрагма 11) Тарелка поршня 12) Прижимной болт 13) Клапан 14) Прокладка клапана 15) Кольцо уплотнительное малое 16) Кольцо уплотнительное большое

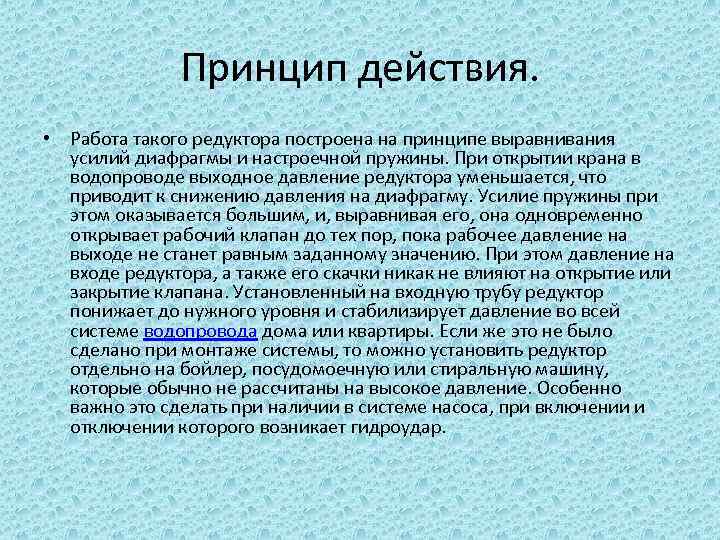

Принцип действия. • Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Условия применения: • Водная среда не содержащая масла и сжатый воздух. • Максимальное давление не более 16 бар. • Максимальная температура не более 70 °C.

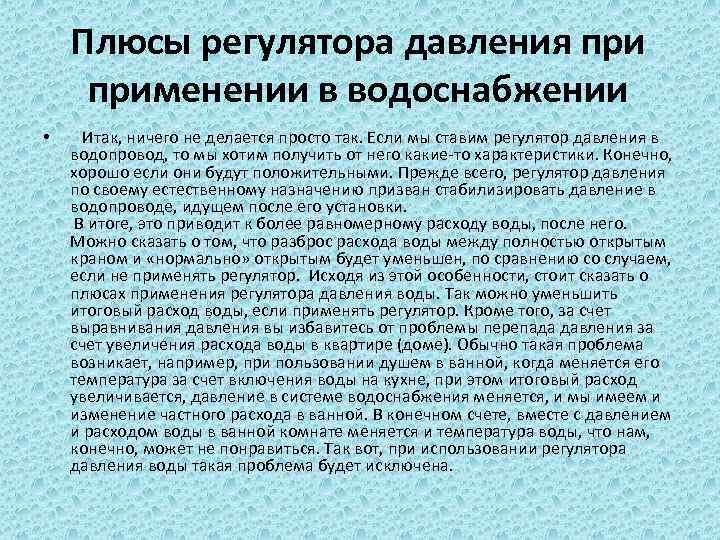

Плюсы регулятора давления применении в водоснабжении • Итак, ничего не делается просто так. Если мы ставим регулятор давления в водопровод, то мы хотим получить от него какие-то характеристики. Конечно, хорошо если они будут положительными. Прежде всего, регулятор давления по своему естественному назначению призван стабилизировать давление в водопроводе, идущем после его установки. В итоге, это приводит к более равномерному расходу воды, после него. Можно сказать о том, что разброс расхода воды между полностью открытым краном и «нормально» открытым будет уменьшен, по сравнению со случаем, если не применять регулятор. Исходя из этой особенности, стоит сказать о плюсах применения регулятора давления воды. Так можно уменьшить итоговый расход воды, если применять регулятор. Кроме того, за счет выравнивания давления вы избавитесь от проблемы перепада давления за счет увеличения расхода воды в квартире (доме). Обычно такая проблема возникает, например, при пользовании душем в ванной, когда меняется его температура за счет включения воды на кухне, при этом итоговый расход увеличивается, давление в системе водоснабжения меняется, и мы имеем и изменение частного расхода в ванной. В конечном счете, вместе с давлением и расходом воды в ванной комнате меняется и температура воды, что нам, конечно, может не понравиться. Так вот, при использовании регулятора давления воды такая проблема будет исключена.

Минусы регулятора давления применении в водоснабжении • Рассказать лишь о плюсах и не упомянуть о минусах не то что не правильно, а просто необъективно. Самый незначительный минус, это конечно дополнительные работы по установки. Если говорить о более существенных минусах, то они связаны с некорректной работой и конструктивными особенностями регулятора воды. Прежде всего, это проблема ограничения подачи воды при минимальных давлениях. Так, если у вас отключили воду или ее давление очень мало, например 0, 5 Бар (около 0, 5 атмосферы), то регулятор просто не откроется. В итоге, вы не сможете собрать остатки воды из стояка при ее отключении или пользоваться водой при минимальном давлении. Еще одним минусом является отсутствие «полнопроходности» у регулятора давления. Этот термин в основном применим среди профессионалов. Он, прежде всего, означает увеличение сопротивления потоку, даже при номинальных режимах работы, что является отрицательным фактором. Первое, это возможное изменение расхода и давления относительно входного давления, даже при полностью открытом регуляторе. Второе, это более тяжелые условия работы корпусных деталей и запорного органа в регуляторе давления воды, за счет «лабиринтного» прохода. Ну и последним возможным минусом может быть отклонение от нормальной работы регулятора. Да, как и все рукотворные изделия регулятор может выйти из строя, например заклинить шток. В результате такой неисправности регулятор может просто потерять все свои плюсы по регулировке давления воды, а в худшем случае совсем заблокировать ее

Монтаж регулятора давления в водоснабжении Регулятор давления воды обычно ставят максимально близко к стояку, подающему воду в квартиру (дом). Так если регулятор имеет встроенный запорный орган (шаровый кран), то его также можно использовать и как аварийную перекрывающую арматуру. В настоящее время регуляторы воды в зависимости от исполнения имеют в своем составе не только запорные органы, но и штуцеры под контрольные манометры.

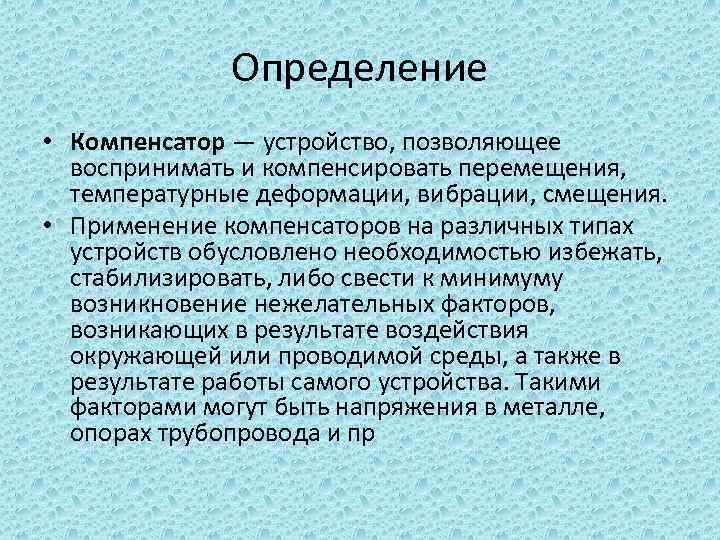

Определение • Компенсатор — устройство, позволяющее воспринимать и компенсировать перемещения, температурные деформации, вибрации, смещения. • Применение компенсаторов на различных типах устройств обусловлено необходимостью избежать, стабилизировать, либо свести к минимуму возникновение нежелательных факторов, возникающих в результате воздействия окружающей или проводимой среды, а также в результате работы самого устройства. Такими факторами могут быть напряжения в металле, опорах трубопровода и пр

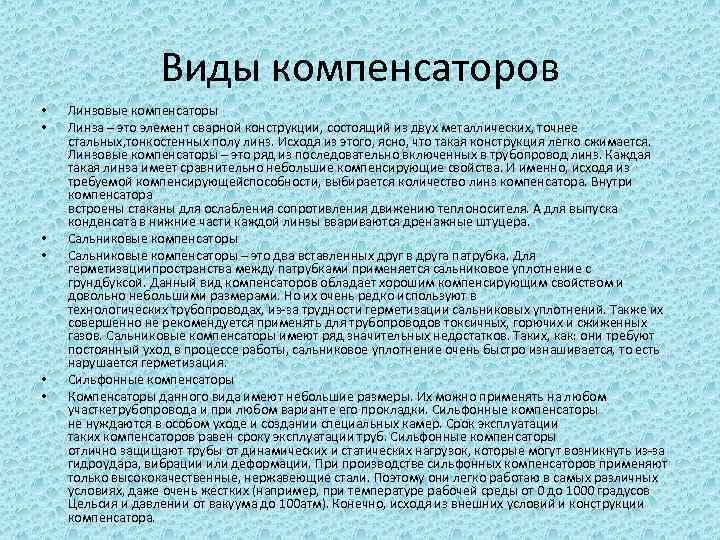

Виды компенсаторов • • • Линзовые компенсаторы Линза – это элемент сварной конструкции, состоящий из двух металлических, точнее стальных, тонкостенных полу линз. Исходя из этого, ясно, что такая конструкция легко сжимается. Линзовые компенсаторы – это ряд из последовательно включенных в трубопровод линз. Каждая такая линза имеет сравнительно небольшие компенсирующие свойства. И именно, исходя из требуемой компенсирующейспособности, выбирается количество линз компенсатора. Внутри компенсатора встроены стаканы для ослабления сопротивления движению теплоносителя. А для выпуска конденсата в нижние части каждой линзы ввариваются дренажные штуцера. Сальниковые компенсаторы – это два вставленных друг в друга патрубка. Для герметизациипространства между патрубками применяется сальниковое уплотнение с грундбуксой. Данный вид компенсаторов обладает хорошим компенсирующим свойством и довольно небольшими размерами. Но их очень редко используют в технологических трубопроводах, из-за трудности герметизации сальниковых уплотнений. Также их совершенно не рекомендуется применять для трубопроводов токсичных, горючих и сжиженных газов. Сальниковые компенсаторы имеют ряд значительных недостатков. Таких, как: они требуют постоянный уход в процессе работы, сальниковое уплотнение очень быстро изнашивается, то есть нарушается герметизация. Сильфонные компенсаторы Компенсаторы данного вида имеют небольшие размеры. Их можно применять на любом участкетрубопровода и при любом варианте его прокладки. Сильфонные компенсаторы не нуждаются в особом уходе и создании специальных камер. Срок эксплуатации таких компенсаторов равен сроку эксплуатации труб. Сильфонные компенсаторы отлично защищают трубы от динамических и статических нагрузок, которые могут возникнуть из-за гидроудара, вибрации или деформации. При производстве сильфонных компенсаторов применяют только высококачественные, нержавеющие стали. Поэтому они легко работаю в самых различных условиях, даже очень жестких (например, при температуре рабочей среды от 0 до 1000 градусов Цельсия и давлении от вакуума до 100 атм). Конечно, исходя из внешних условий и конструкции компенсатора.

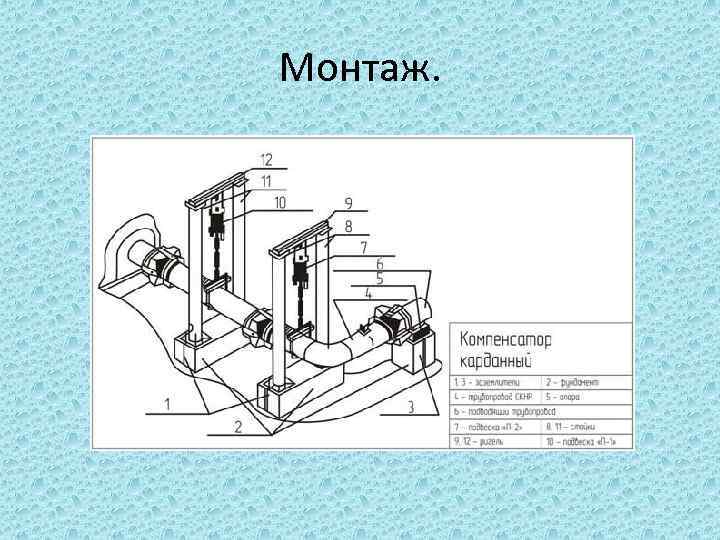

Монтаж.

Конец! Спасибо за внимание!!!
