РЕГУЛИРУЕМЫЙ ЭЛЕКТРОПРИВОД ПО СИСТЕМЕ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ АСИНХРОННЫЙ

РЕГУЛИРУЕМЫЙ ЭЛЕКТРОПРИВОД ПО СИСТЕМЕ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ – АСИНХРОННЫЙ ДВИГАТЕЛЬ Выполнил: студент гр. 7 А 56 Шапарин Антон Андреевич

Диаграмма скорости и нагрузочная диаграмма производственного механизма Диаграмма скорости производственного механизма Нагрузочная диаграмма производственного механизма для активного характера нагрузки

Определение среднеквадратичного значения мощности за время работы на основании диаграммы скорости и нагрузочной диаграммы производственного механизма: где l m – число рабочих участков в цикле; l Рi– мощность на i-м участке работы; l tpi – продолжительность iого участка работы; l l l βi– коэффициент ухудшения теплоотдачи на i-м участке работы; ωi– угловая скорость на iм участке работы; ωmax– максимальная скорость механизма.

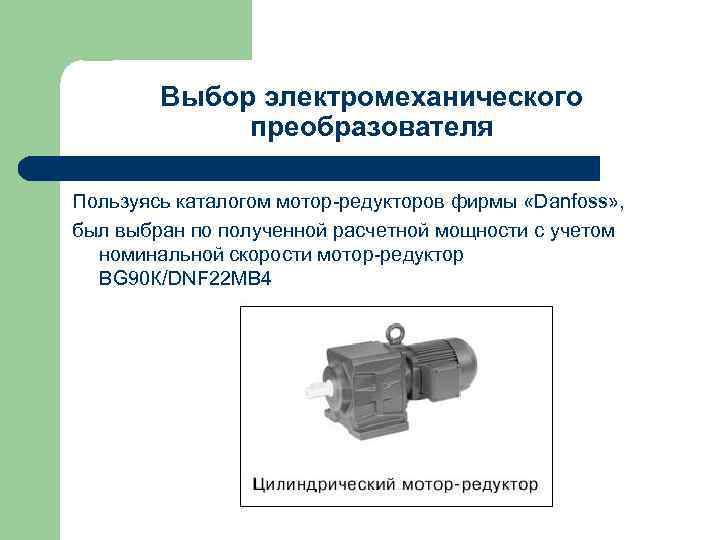

Выбор электромеханического преобразователя Пользуясь каталогом мотор-редукторов фирмы «Danfoss» , был выбран по полученной расчетной мощности с учетом номинальной скорости мотор-редуктор BG 90 К/DNF 22 MB 4

Паспортные данные BG 90 К/DNF 22 MB 4

Общая функциональная схема системы ПЧ-АД

Выбор преобразовательного устройства Выбираем преобразователь частоты производством такой же фирмы, что и двигатель – фирмы «Danfoss» , Дания VLT серии 3060.

Расчет и выбор основных силовых элементов системы ПЧ-АД В состав силовой цепи преобразователя входит: l неуправляемый выпрямитель; l преобразователь выходного напряжения.

Расчет трехфазного мостового выпрямителя Максимальное значение среднего выпрямленного тока: Максимальное обратное напряжение диода для мостовой схемы:

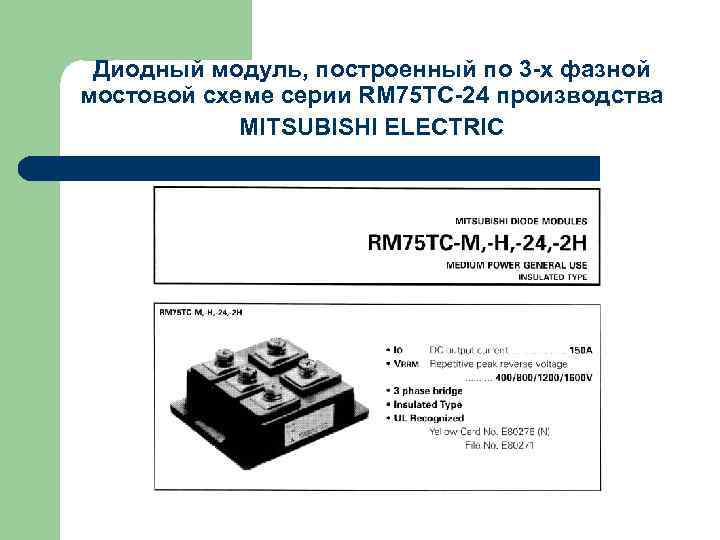

Диодный модуль, построенный по 3 -х фазной мостовой схеме серии RM 75 TC-24 производства MITSUBISHI ELECTRIC

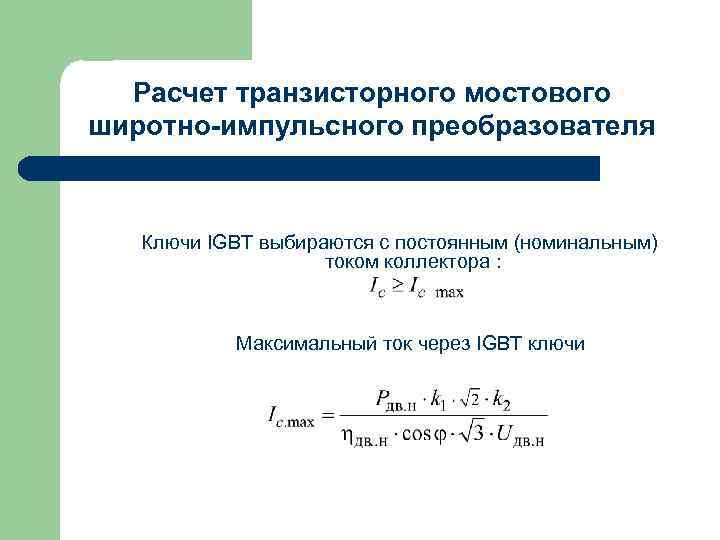

Расчет транзисторного мостового широтно-импульсного преобразователя Ключи IGBT выбираются с постоянным (номинальным) током коллектора : Максимальный ток через IGBT ключи

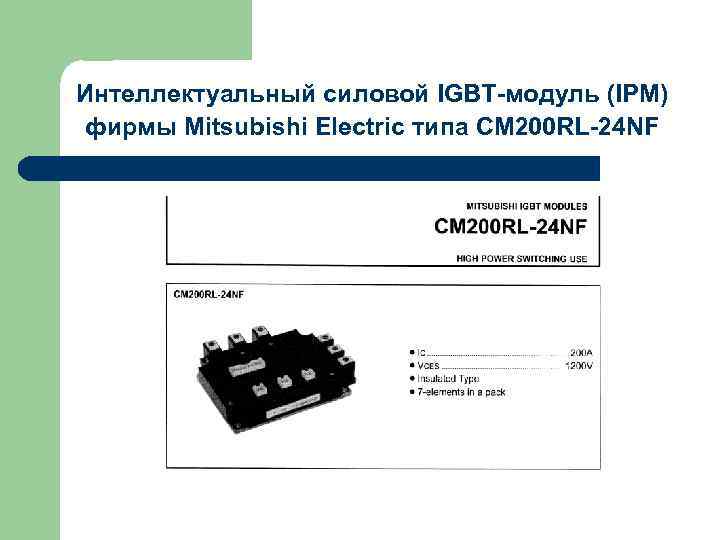

Интеллектуальный силовой IGBT-модуль (IPM) фирмы Mitsubishi Electric типа CM 200 RL-24 NF

Тепловой расчет полупроводниковых приборов заключается в расчете теплового сопротивления радиатора, необходимого для охлаждения прибора Для охладителя выбираем одну пластину общей площадью S∑ = 128 см 2

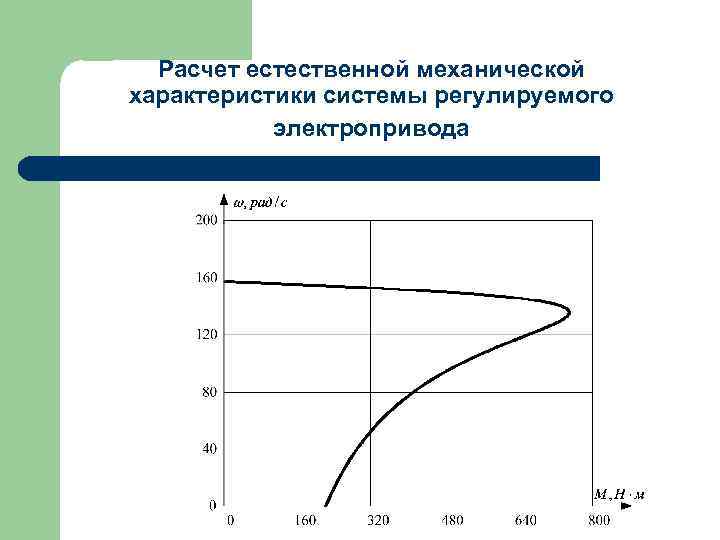

Расчет естественной механической характеристики системы регулируемого электропривода

Расчет естественной электромеханической характеристики системы регулируемого электропривода

Механические характеристики полного цикла работы

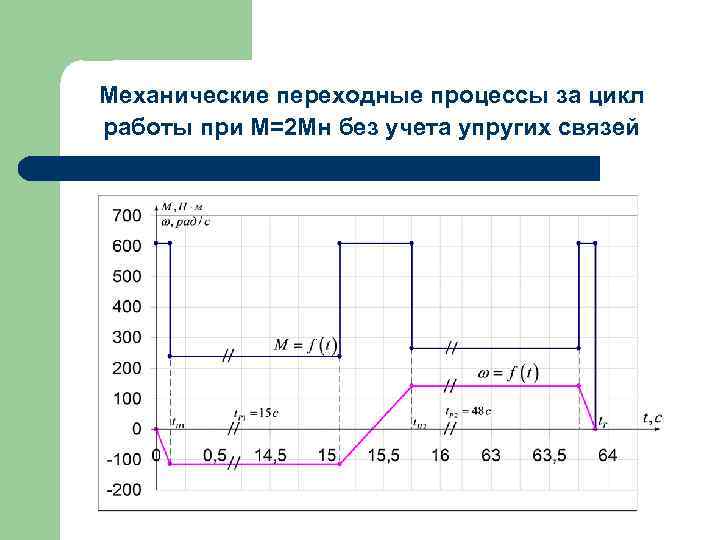

Механические переходные процессы за цикл работы при М=2 Мн без учета упругих связей

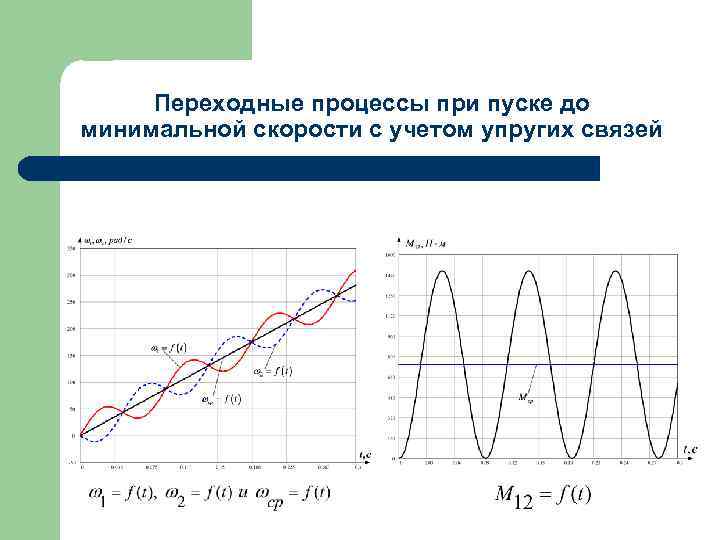

Переходные процессы при пуске до минимальной скорости с учетом упругих связей

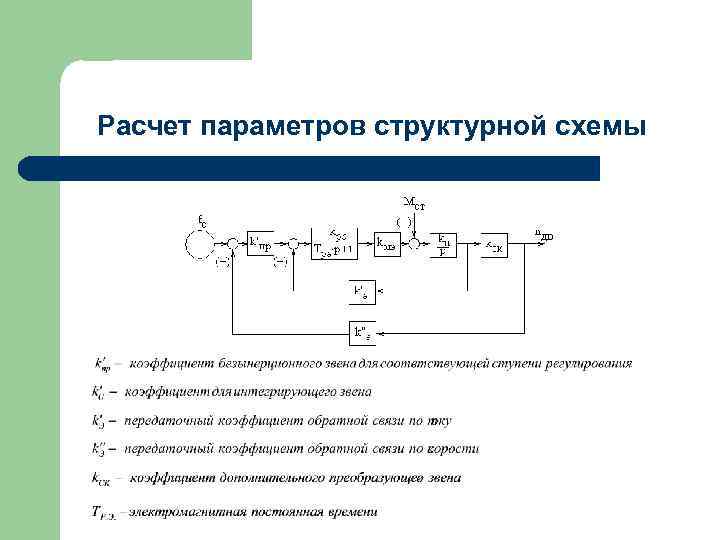

Расчет параметров структурной схемы

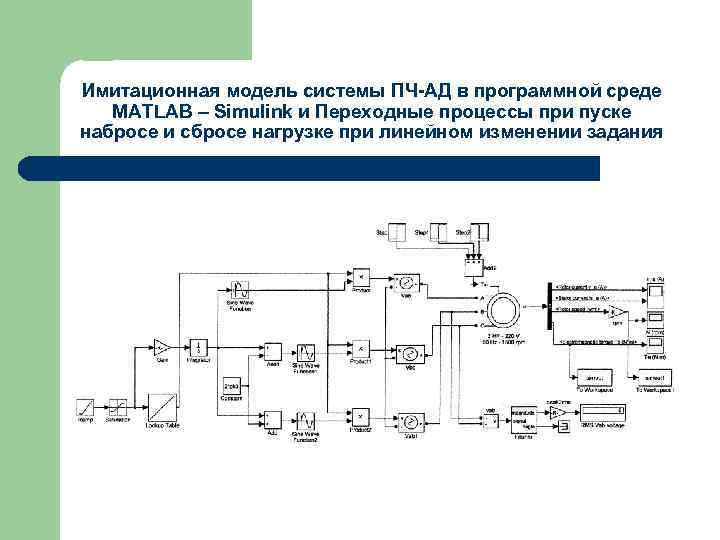

Имитационная модель системы ПЧ-АД в программной среде МАTLAB – Simulink и Переходные процессы при пуске набросе и сбросе нагрузке при линейном изменении задания

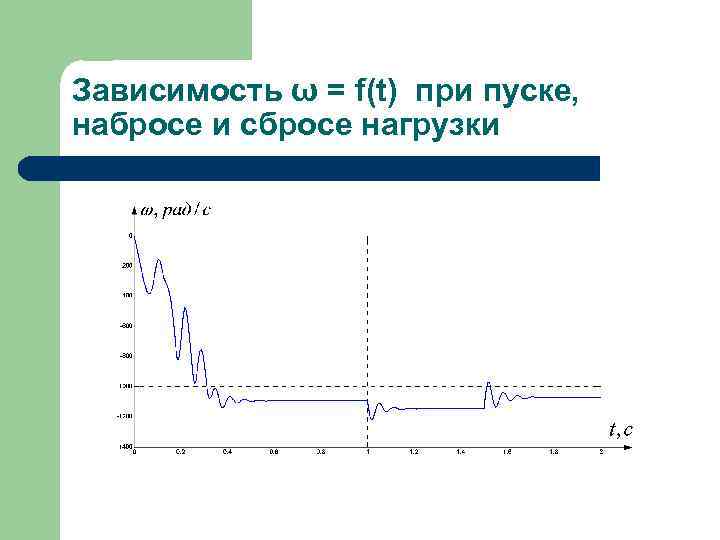

Зависимость ω = f(t) при пуске, набросе и сбросе нагрузки l кпык

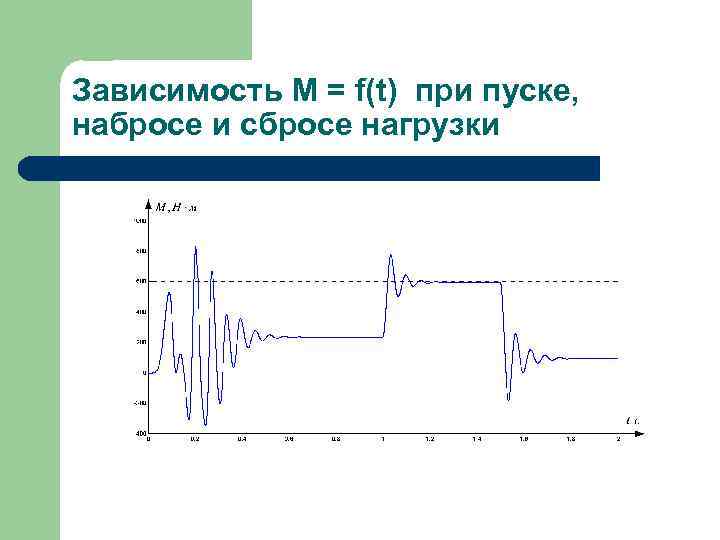

Зависимость M = f(t) при пуске, набросе и сбросе нагрузки

Разработка функциональной схемы системы регулируемого электропривода

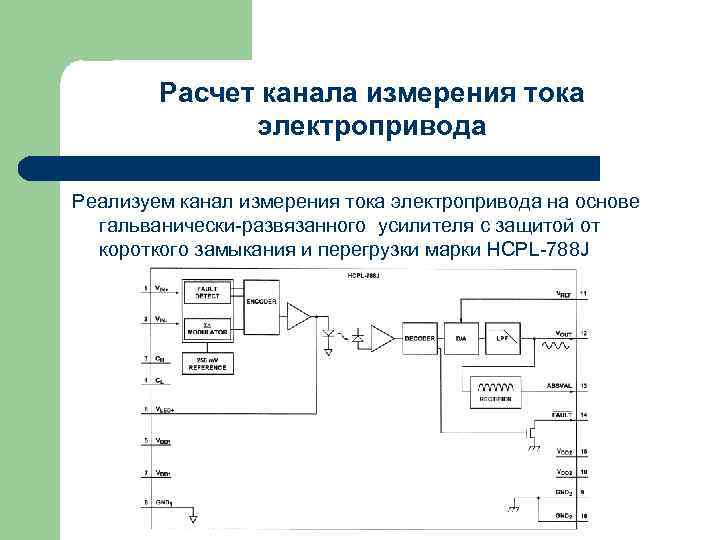

Расчет канала измерения тока электропривода Реализуем канал измерения тока электропривода на основе гальванически-развязанного усилителя с защитой от короткого замыкания и перегрузки марки HCPL-788 J

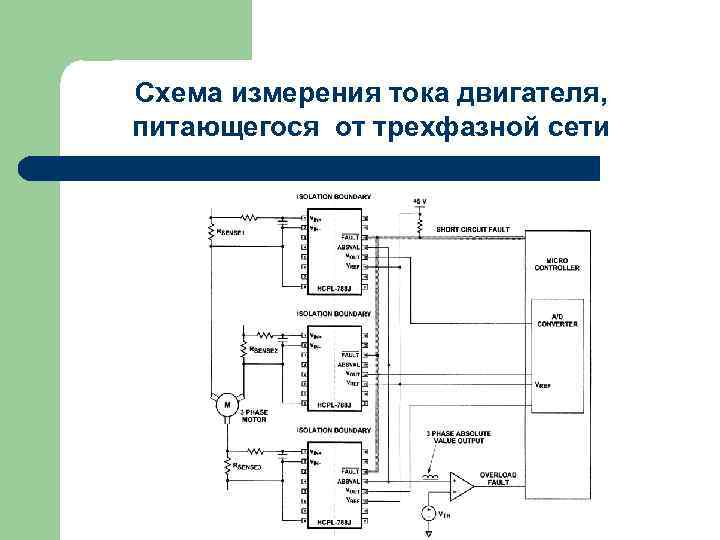

Схема измерения тока двигателя, питающегося от трехфазной сети

Расчет канала измерения скорости электропривода l Реализуем канал измерения скорости электропривода на основе абсолютного энкодера AEAS-7000 -1 GSG 0 в паре с многооборотным модулем абсолютного кодера положения AEAT-84 AD

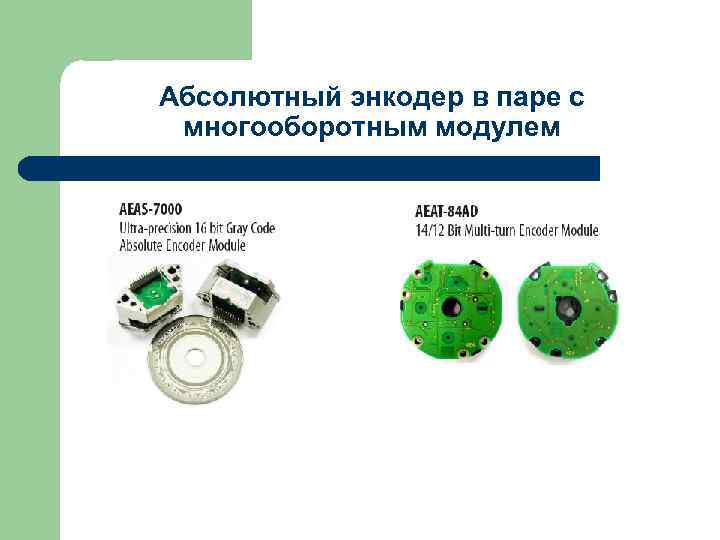

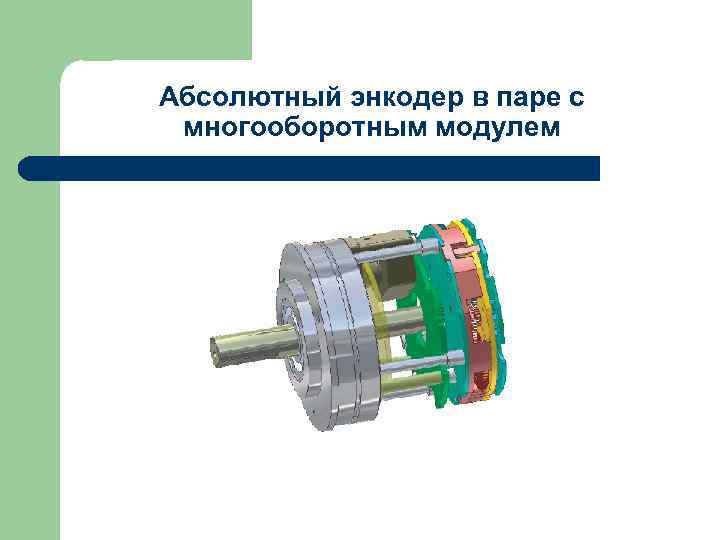

Абсолютный энкодер в паре с многооборотным модулем

Расчет и выбор драйверов силовых ключей l Используем в качестве драйвера силовых ключей "интеллектуальный" опторазвязанный драйвер HCPL-316 J, предназначенный для управления модулями IGBT 150 А, 1200 В

Функциональная схема драйвера

Использование драйвера HCPL-316 J

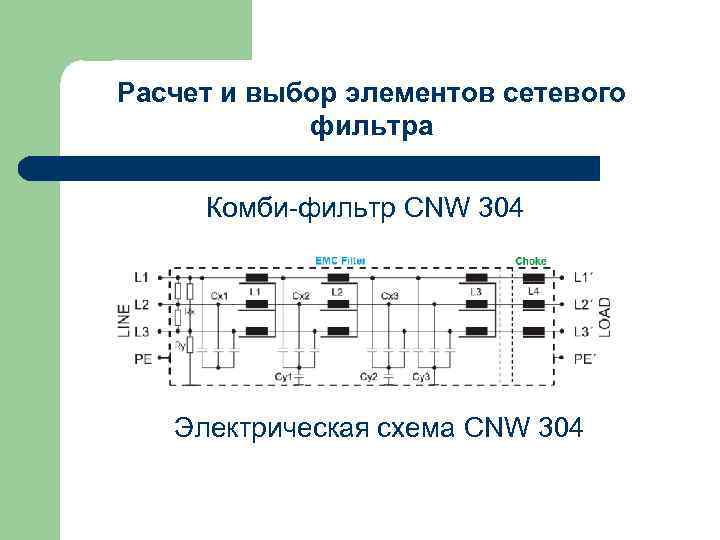

Расчет и выбор элементов сетевого фильтра Комби-фильтр CNW 304 Электрическая схема CNW 304
