Регистратор уровня воды HOBO U 20 L Семинар для дилеров Пол Ганнетт, менеджер по маркетингу продукции 2/12/14 Планируемый пуск – 3/3/14

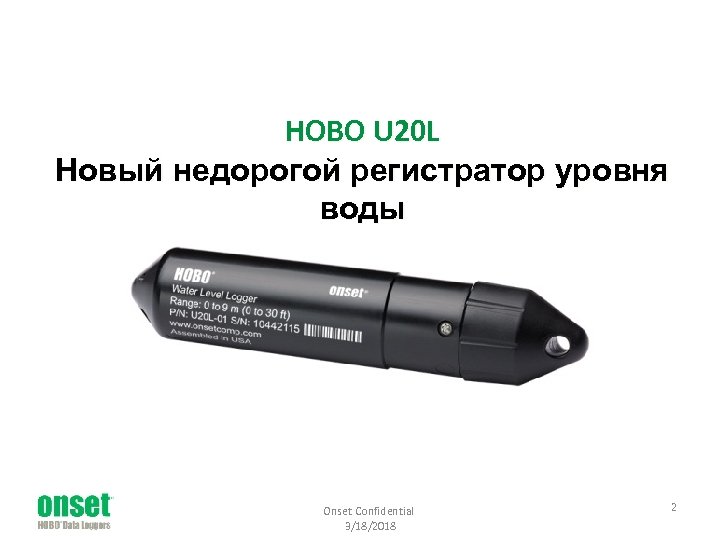

HOBO U 20 L Новый недорогой регистратор уровня воды Onset Confidential 3/18/2018 2

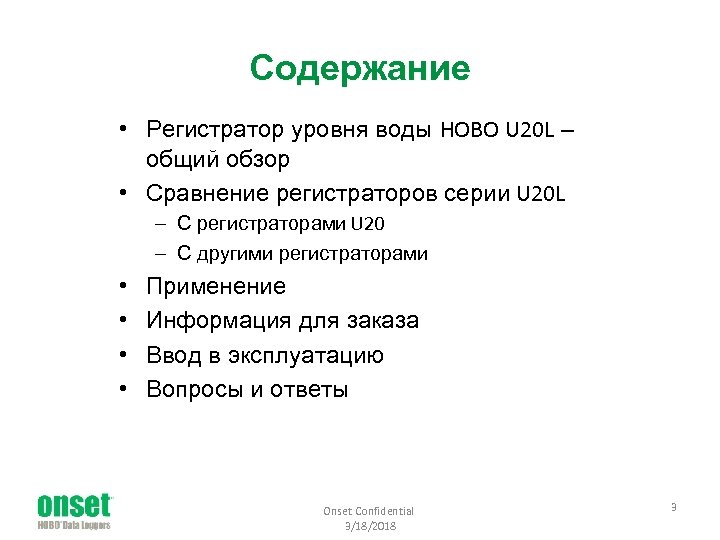

Содержание • Регистратор уровня воды HOBO U 20 L – общий обзор • Сравнение регистраторов серии U 20 L – С регистраторами U 20 – С другими регистраторами • • Применение Информация для заказа Ввод в эксплуатацию Вопросы и ответы Onset Confidential 3/18/2018 3

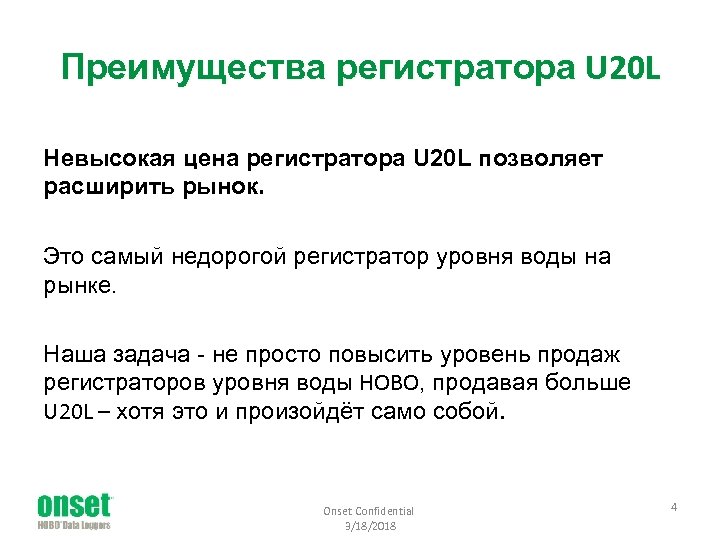

Преимущества регистратора U 20 L Невысокая цена регистратора U 20 L позволяет расширить рынок. Это самый недорогой регистратор уровня воды на рынке. Наша задача - не просто повысить уровень продаж регистраторов уровня воды HOBO, продавая больше U 20 L – хотя это и произойдёт само собой. Onset Confidential 3/18/2018 4

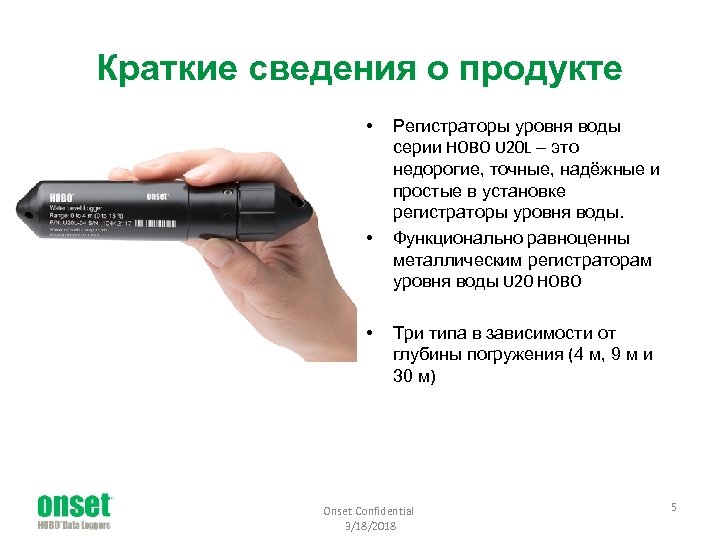

Краткие сведения о продукте • • • Регистраторы уровня воды серии HOBO U 20 L – это недорогие, точные, надёжные и простые в установке регистраторы уровня воды. Функционально равноценны металлическим регистраторам уровня воды U 20 HOBO Три типа в зависимости от глубины погружения (4 м, 9 м и 30 м) Onset Confidential 3/18/2018 5

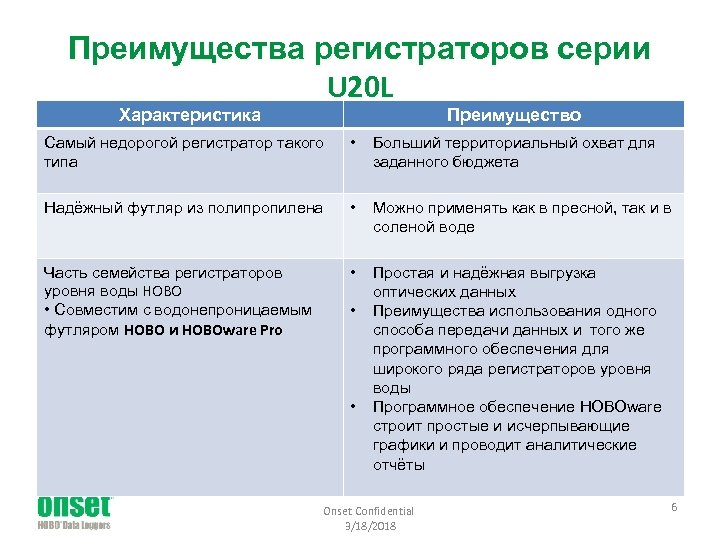

Преимущества регистраторов серии U 20 L Характеристика Преимущество Самый недорогой регистратор такого типа • Больший территориальный охват для заданного бюджета Надёжный футляр из полипропилена • Можно применять как в пресной, так и в соленой воде Часть семейства регистраторов уровня воды HOBO • Совместим с водонепроницаемым футляром HOBO и HOBOware Pro • Простая и надёжная выгрузка оптических данных Преимущества использования одного способа передачи данных и того же программного обеспечения для широкого ряда регистраторов уровня воды Программное обеспечение HOBOware строит простые и исчерпывающие графики и проводит аналитические отчёты • • Onset Confidential 3/18/2018 6

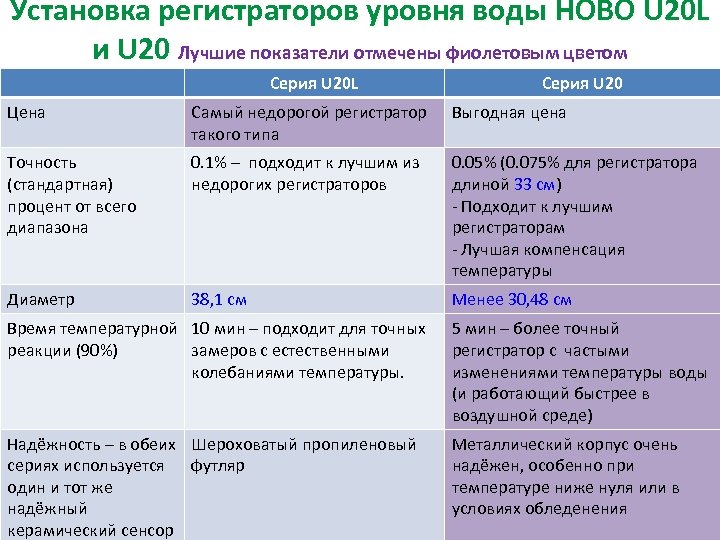

Установка регистраторов уровня воды HOBO U 20 L и U 20 Лучшие показатели отмечены фиолетовым цветом Серия U 20 L Серия U 20 Цена Самый недорогой регистратор такого типа Выгодная цена Точность (стандартная) процент от всего диапазона 0. 1% – подходит к лучшим из недорогих регистраторов 0. 05% (0. 075% для регистратора длиной 33 см) - Подходит к лучшим регистраторам - Лучшая компенсация температуры Диаметр 38, 1 см Менее 30, 48 см Время температурной 10 мин – подходит для точных реакции (90%) замеров с естественными колебаниями температуры. 5 мин – более точный регистратор с частыми изменениями температуры воды (и работающий быстрее в воздушной среде) Надёжность – в обеих Шероховатый пропиленовый сериях используется футляр один и тот же надёжный Onset Confidential 3/18/2018 керамический сенсор Металлический корпус очень надёжен, особенно при температуре ниже нуля или в 7 условиях обледенения

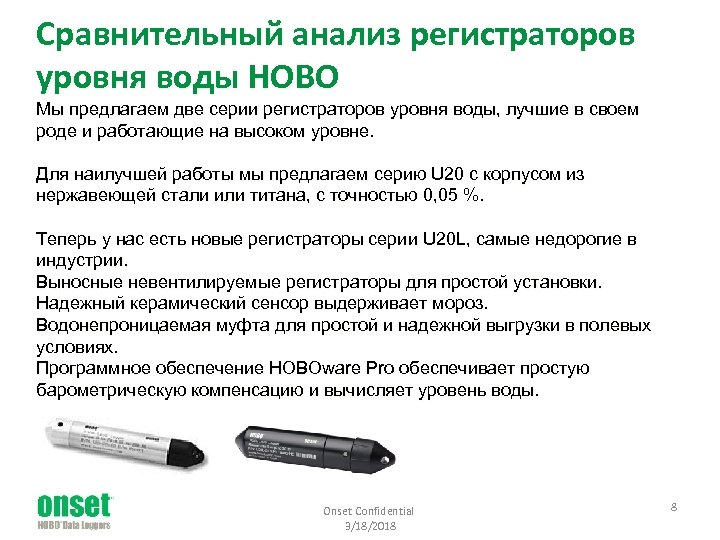

Сравнительный анализ регистраторов уровня воды HOBO Мы предлагаем две серии регистраторов уровня воды, лучшие в своем роде и работающие на высоком уровне. Для наилучшей работы мы предлагаем серию U 20 с корпусом из нержавеющей стали или титана, с точностью 0, 05 %. Теперь у нас есть новые регистраторы серии U 20 L, самые недорогие в индустрии. Выносные невентилируемые регистраторы для простой установки. Надежный керамический сенсор выдерживает мороз. Водонепроницаемая муфта для простой и надежной выгрузки в полевых условиях. Программное обеспечение HOBOware Pro обеспечивает простую барометрическую компенсацию и вычисляет уровень воды. Onset Confidential 3/18/2018 8

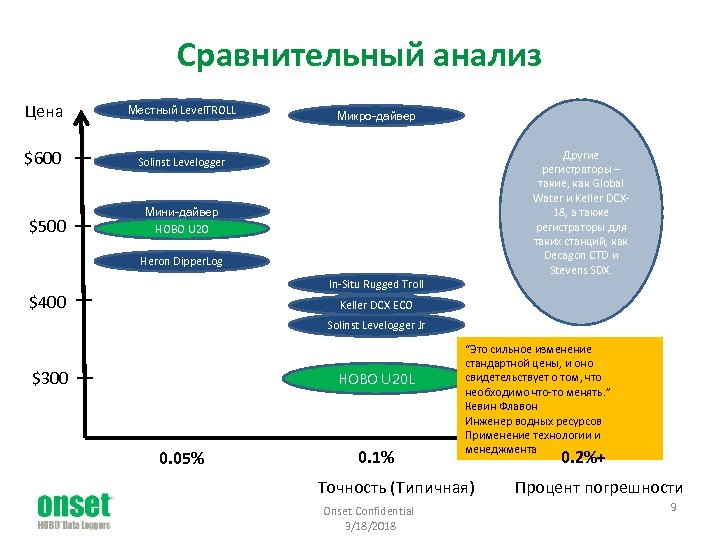

Сравнительный анализ Цена Местный Level. TROLL $600 Solinst Levelogger $500 Микро-дайвер Другие регистраторы – такие, как Global Water и Keller DCX 18, а также регистраторы для таких станций, как Decagon CTD и Stevens SDX. Мини-дайвер HOBO U 20 Heron Dipper. Log In-Situ Rugged Troll $400 Keller DCX ECO Solinst Levelogger Jr $300 HOBO U 20 L 0. 05% 0. 1% “Это сильное изменение стандартной цены, и оно свидетельствует о том, что необходимо что-то менять. ” Кевин Флавон Инженер водных ресурсов Применение технологии и менеджмента Точность (Типичная) Onset Confidential 3/18/2018 0. 2%+ Процент погрешности 9
Высокоточные регистраторы Точность 0. 05% (Стандартная) HOBO U 20 Цена Материал Ассортимент Датчик давления Канал связи (датчик) Память (# показатели) Режим семплирования Диаметр Срок действия батареи (стандартный) Замена элементов питания Муфта Примечания: Heron dipper. Log Schlumberger Mini-Diver Solinst Levelogger Edge In-Situ Level TROLL 400/700 $495 или $595 $450 $525 или $795 $595 более $600 Нержавеющая сталь или титан и делрин Нержавеющая сталь или керамика и делрин Нержавеющая сталь, покрытая титаном и делрином Титан и дерлин 13', 30', 100', 250' 30', 100', 200', 400' 33', 66', 164', 328' 15', 30', 65', 100', 300' 36', 197', 659' Керамика Нержавеющая сталь Керамика Хастеллой Титан оптический RS-232 оптический RS-485 21 тыс. 32 тыс. 24 тыс. 120 к. В/ сжатие данных 130 тыс. линейный, множественный курс линейный 0. 97" 0. 75" 5 лет и @ 1 мин 10 лет @ ? 10 лет @ 1 мин 10 лет @ 1 мин 3. 8 лет @ 1 мин Фабрика ? Не заменяемый; можно добавить наружную батарею HOBO водонепроницаемая муфта Turf. Tab мобильная компьютерная муфта грузило Прибор для передачи данных 3001 Устройство считывания на пк Включает трехточечный сертификат, возводимый к NIST Аксессуары для беспроводной выгрузки данных и цифровой дисплей Можно купить в Stevens в США линейный, событийный, линейный, множественный курс, усредняющий, испытание событийно управляемый, стопнасоса тайм 0. 87" 0. 88" Onset Confidential 3/18/2018 линейный 0. 72" Эту модель может заменить модель 700 10

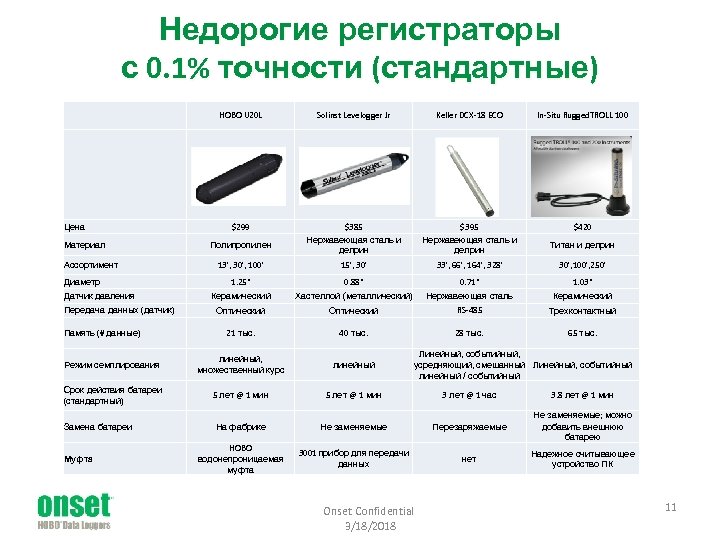

Недорогие регистраторы с 0. 1% точности (стандартные) HOBO U 20 L Цена Материал Ассортимент Solinst Levelogger Jr Keller DCX-18 ECO In-Situ Rugged. TROLL 100 $299 $385 Нержавеющая сталь и делрин $395 Нержавеющая сталь и делрин $420 15', 30' 33', 66', 164', 328' Полипропилен 13', 30', 100' Титан и делрин 30', 100', 250' 1. 25" 0. 88" 0. 71" 1. 03" Керамический Хастеллой (металлический) Нержавеющая сталь Керамический Оптический RS-485 Трехконтактный 21 тыс. 40 тыс. 28 тыс. 65 тыс. Режим семплирования линейный, множественный курс линейный Срок действия батареи (стандартный) 5 лет @ 1 мин 3 лет @ 1 час 3. 8 лет @ 1 мин Замена батареи На фабрике Не заменяемые Перезаряжаемые Не заменяемые; можно добавить внешнюю батарею HOBO водонепроницаемая муфта 3001 прибор для передачи данных нет Надежное считывающее устройство ПК Диаметр Датчик давления Передача данных (датчик) Память (# данные) Муфта Линейный, событийный, усредняющий, смешанный Линейный, событийный линейный / событийный Onset Confidential 3/18/2018 11

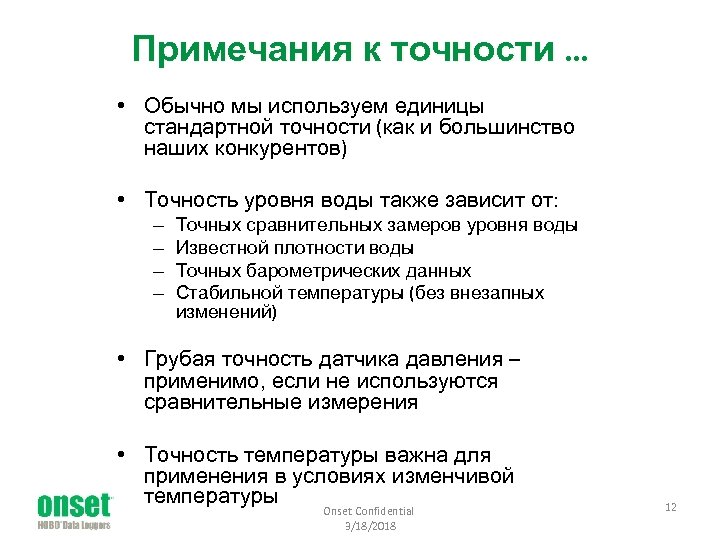

Примечания к точности … • Обычно мы используем единицы стандартной точности (как и большинство наших конкурентов) • Точность уровня воды также зависит от: – – Точных сравнительных замеров уровня воды Известной плотности воды Точных барометрических данных Стабильной температуры (без внезапных изменений) • Грубая точность датчика давления – применимо, если не используются сравнительные измерения • Точность температуры важна для применения в условиях изменчивой температуры Onset Confidential 3/18/2018 12

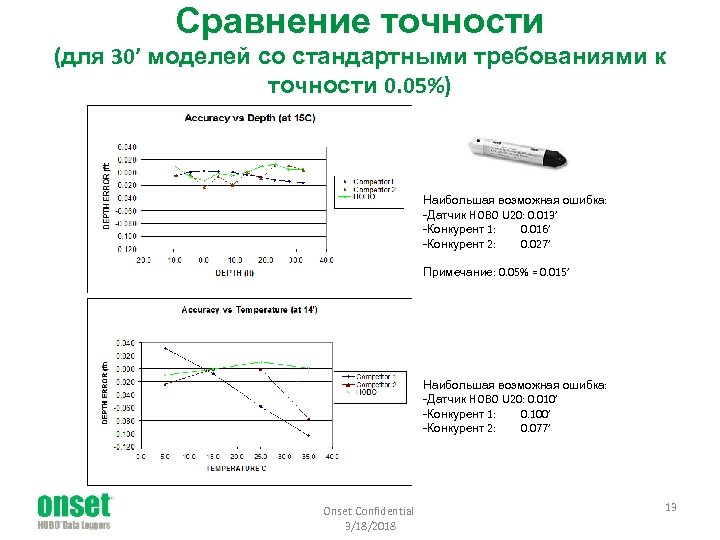

Сравнение точности (для 30’ моделей со стандартными требованиями к точности 0. 05%) Наибольшая возможная ошибка: -Датчик HOBO U 20: 0. 013’ -Конкурент 1: 0. 016’ -Конкурент 2: 0. 027’ Примечание: 0. 05% = 0. 015’ Наибольшая возможная ошибка: -Датчик HOBO U 20: 0. 010’ -Конкурент 1: 0. 100’ -Конкурент 2: 0. 077’ Onset Confidential 3/18/2018 13

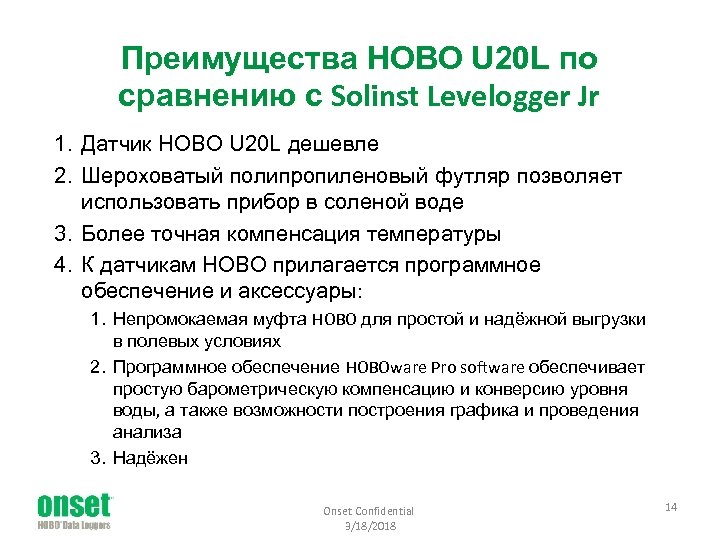

Преимущества HOBO U 20 L по сравнению с Solinst Levelogger Jr 1. Датчик HOBO U 20 L дешевле 2. Шероховатый полипропиленовый футляр позволяет использовать прибор в соленой воде 3. Более точная компенсация температуры 4. К датчикам HOBO прилагается программное обеспечение и аксессуары: 1. Непромокаемая муфта HOBO для простой и надёжной выгрузки в полевых условиях 2. Программное обеспечение HOBOware Pro software обеспечивает простую барометрическую компенсацию и конверсию уровня воды, а также возможности построения графика и проведения анализа 3. Надёжен Onset Confidential 3/18/2018 14

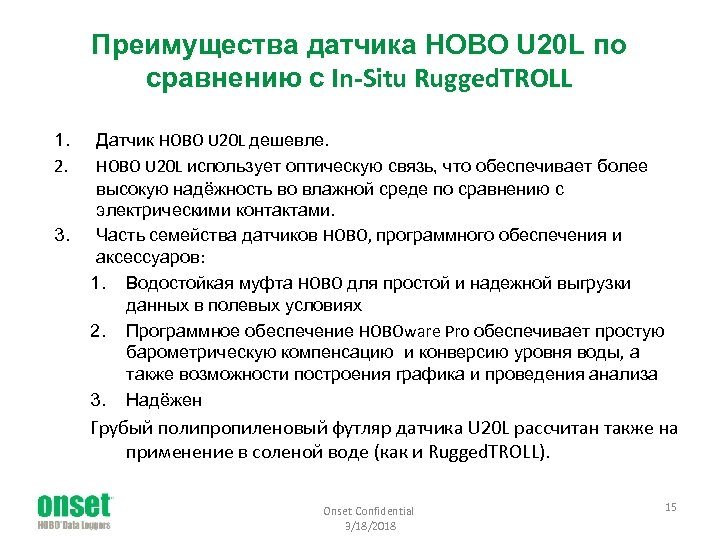

Преимущества датчика HOBO U 20 L по сравнению с In-Situ Rugged. TROLL 1. 2. 3. Датчик HOBO U 20 L дешевле. HOBO U 20 L использует оптическую связь, что обеспечивает более высокую надёжность во влажной среде по сравнению с электрическими контактами. Часть семейства датчиков HOBO, программного обеспечения и аксессуаров: 1. Водостойкая муфта HOBO для простой и надежной выгрузки данных в полевых условиях 2. Программное обеспечение HOBOware Pro обеспечивает простую барометрическую компенсацию и конверсию уровня воды, а также возможности построения графика и проведения анализа 3. Надёжен Грубый полипропиленовый футляр датчика U 20 L рассчитан также на применение в соленой воде (как и Rugged. TROLL). Onset Confidential 3/18/2018 15
Содержание • Общие сведения о датчике уровня воды HOBO U 20 L • Установка датчика U 20 L – По сравнению с датчиками U 20 – По сравнению с датчиками конкурентов • • Применение Информация для заказа Ввод в эксплуатацию Вопросы и ответы Onset Confidential 3/18/2018 16

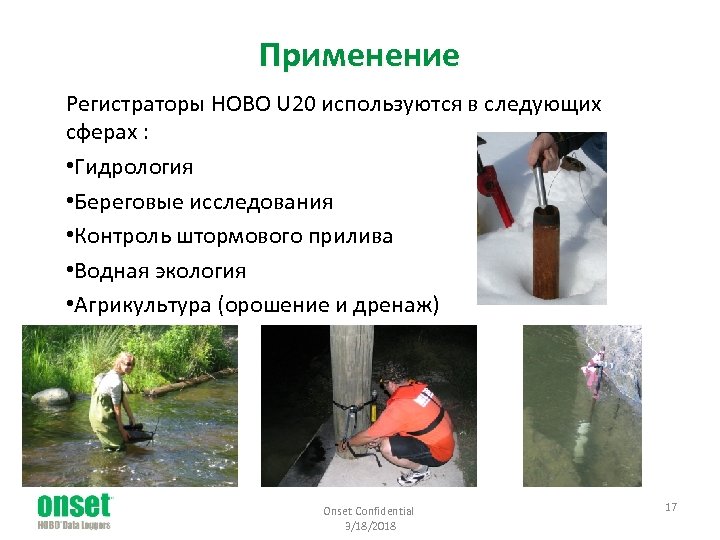

Применение Регистраторы HOBO U 20 используются в следующих сферах : • Гидрология • Береговые исследования • Контроль штормового прилива • Водная экология • Агрикультура (орошение и дренаж) Onset Confidential 3/18/2018 17
Заказ датчика U 20 L • Артикул: - U 20 L-01 – HOBO Water Level (30 ft) – U 20 L Series - U 20 L-02 – HOBO Water Level (100 ft) – U 20 L Series - U 20 L-04 – HOBO Water Level (13 ft) – U 20 L Series • Аксессуары те же, что и для датчиков воды серии U 20: - Оптическая опорная станция - Непромокаемая муфта HOBO - Кабели из нержавеющей стали - Защитный футляр U 2 X - Переносной футляр для датчика уровня воды Примечание: Датчик U 20 L применяется с COUPLER 2 -C (та же сцепляющая муфта применяется для датчиков U 22, U 24 и U 26) • Замена аккумулятора – стандартный 40% из списка Примечания: • Датчик U 20 L поставляется в комплекте с кратким руководством пользователя. Полное руководство пользователя можно скачать из интернета. • На настоящий момент не существует наборов для датчика U 20 L Onset Confidential 3/18/2018 18

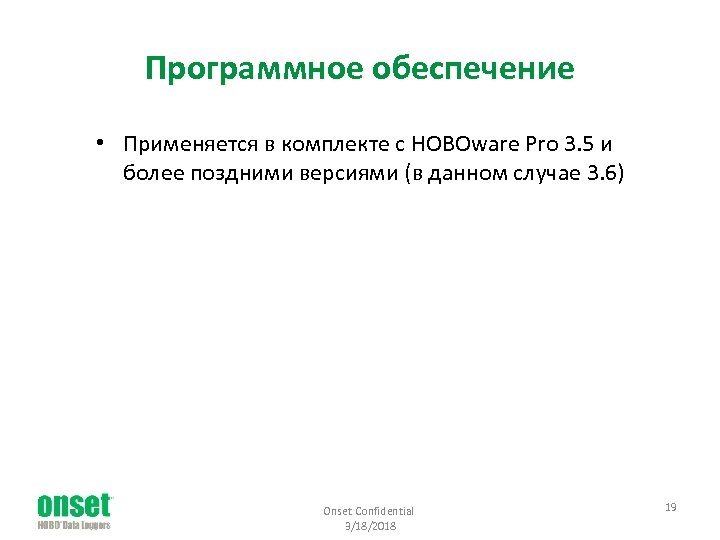

Программное обеспечение • Применяется в комплекте с HOBOware Pro 3. 5 и более поздними версиями (в данном случае 3. 6) Onset Confidential 3/18/2018 19

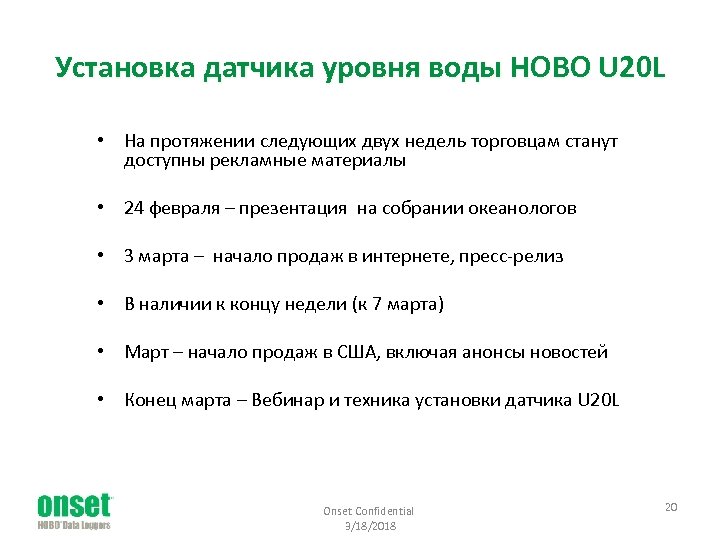

Установка датчика уровня воды HOBO U 20 L • На протяжении следующих двух недель торговцам станут доступны рекламные материалы • 24 февраля – презентация на собрании океанологов • 3 марта – начало продаж в интернете, пресс-релиз • В наличии к концу недели (к 7 марта) • Март – начало продаж в США, включая анонсы новостей • Конец марта – Вебинар и техника установки датчика U 20 L Onset Confidential 3/18/2018 20

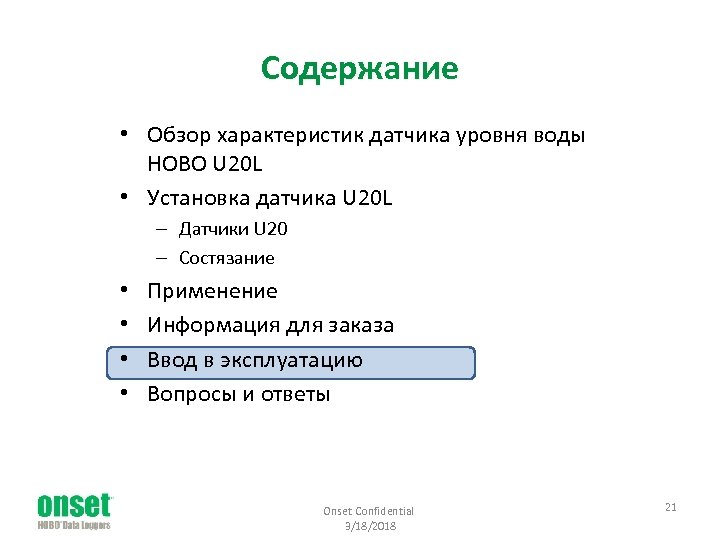

Содержание • Обзор характеристик датчика уровня воды HOBO U 20 L • Установка датчика U 20 L – Датчики U 20 – Состязание • • Применение Информация для заказа Ввод в эксплуатацию Вопросы и ответы Onset Confidential 3/18/2018 21

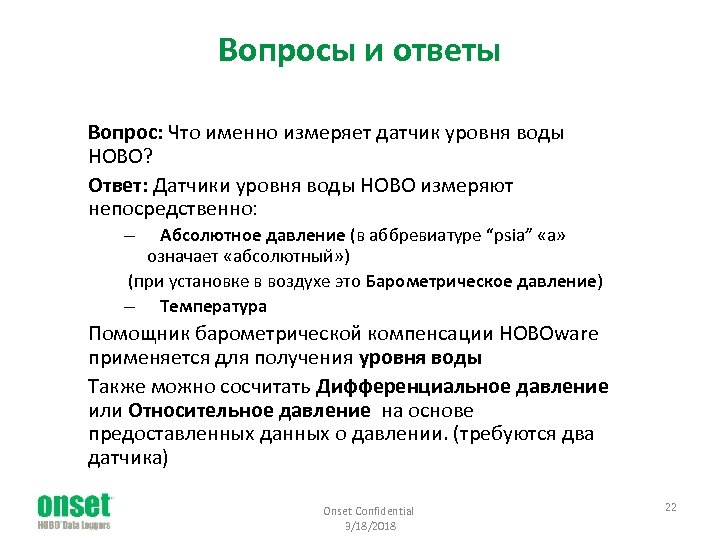

Вопросы и ответы Вопрос: Что именно измеряет датчик уровня воды HOBO? Ответ: Датчики уровня воды HOBO измеряют непосредственно: Абсолютное давление (в аббревиатуре “psia” «а» означает «абсолютный» ) (при установке в воздухе это Барометрическое давление) – Температура – Помощник барометрической компенсации HOBOware применяется для получения уровня воды Также можно сосчитать Дифференциальное давление или Относительное давление на основе предоставленных данных о давлении. (требуются два датчика) Onset Confidential 3/18/2018 22

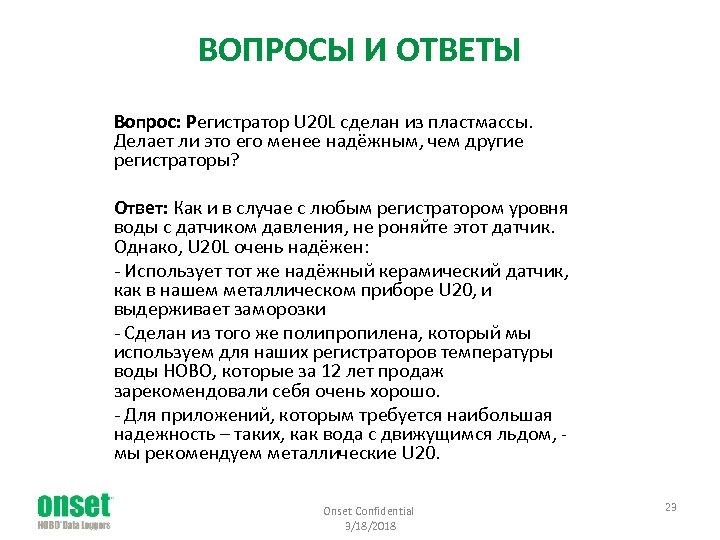

ВОПРОСЫ И ОТВЕТЫ Вопрос: Регистратор U 20 L сделан из пластмассы. Делает ли это его менее надёжным, чем другие регистраторы? Ответ: Как и в случае с любым регистратором уровня воды с датчиком давления, не роняйте этот датчик. Однако, U 20 L очень надёжен: - Использует тот же надёжный керамический датчик, как в нашем металлическом приборе U 20, и выдерживает заморозки - Сделан из того же полипропилена, который мы используем для наших регистраторов температуры воды HOBO, которые за 12 лет продаж зарекомендовали себя очень хорошо. - Для приложений, которым требуется наибольшая надежность – таких, как вода с движущимся льдом, мы рекомендуем металлические U 20. Onset Confidential 3/18/2018 23

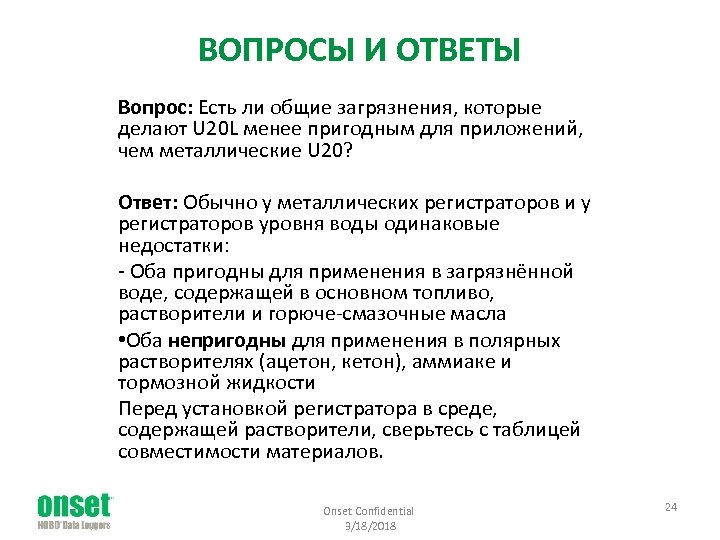

ВОПРОСЫ И ОТВЕТЫ Вопрос: Есть ли общие загрязнения, которые делают U 20 L менее пригодным для приложений, чем металлические U 20? Ответ: Обычно у металлических регистраторов и у регистраторов уровня воды одинаковые недостатки: - Оба пригодны для применения в загрязнённой воде, содержащей в основном топливо, растворители и горюче-смазочные масла • Оба непригодны для применения в полярных растворителях (ацетон, кетон), аммиаке и тормозной жидкости Перед установкой регистратора в среде, содержащей растворители, сверьтесь с таблицей совместимости материалов. Onset Confidential 3/18/2018 24
Вопросы? Onset Confidential 3/18/2018 25
Благодарим за внимание! Onset Computer 3/18/2018 26
