Рефлекторные дуги Схема моносинаптической рефлекторной дуги Афферентный

Рефлекторные дуги

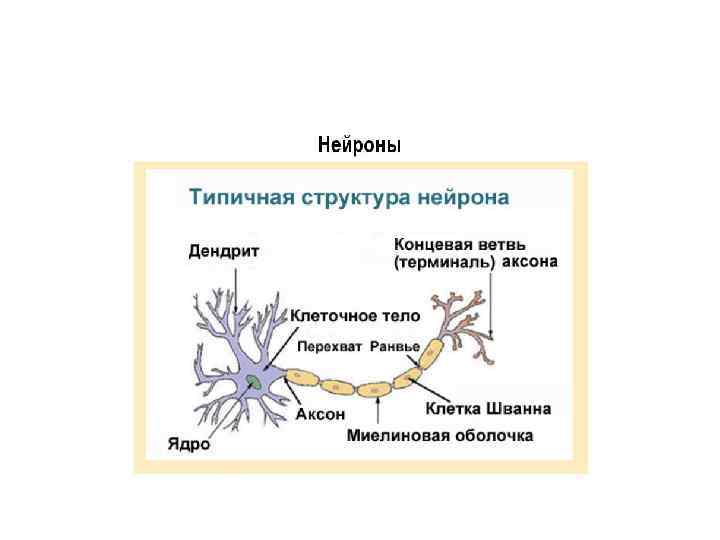

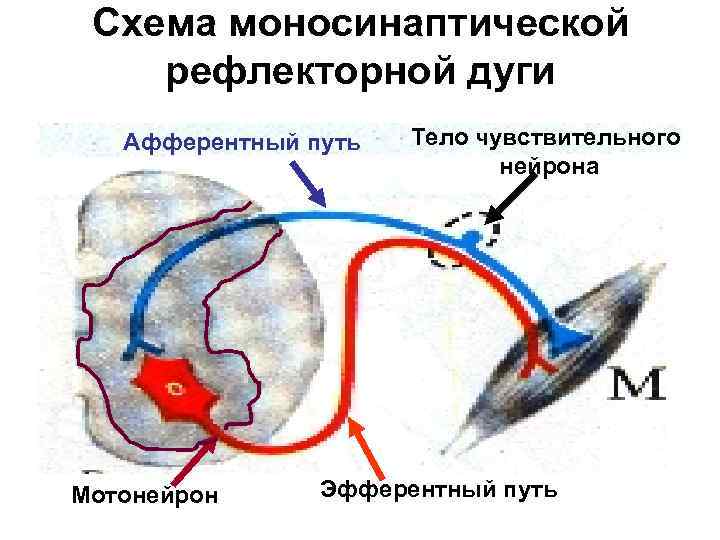

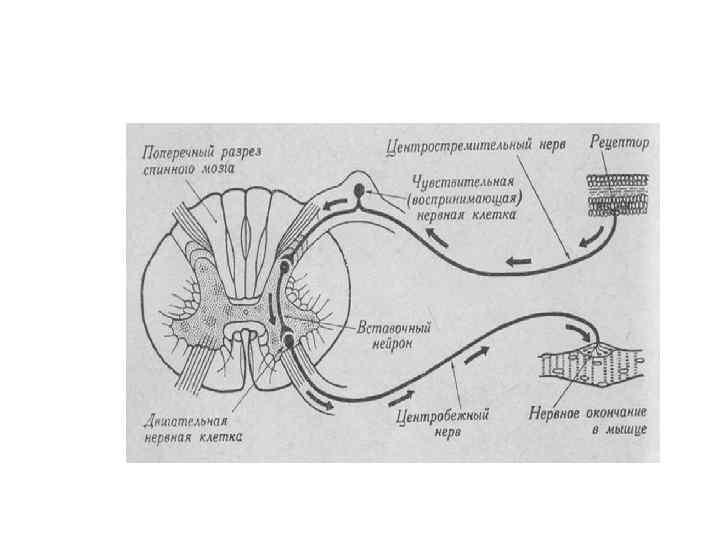

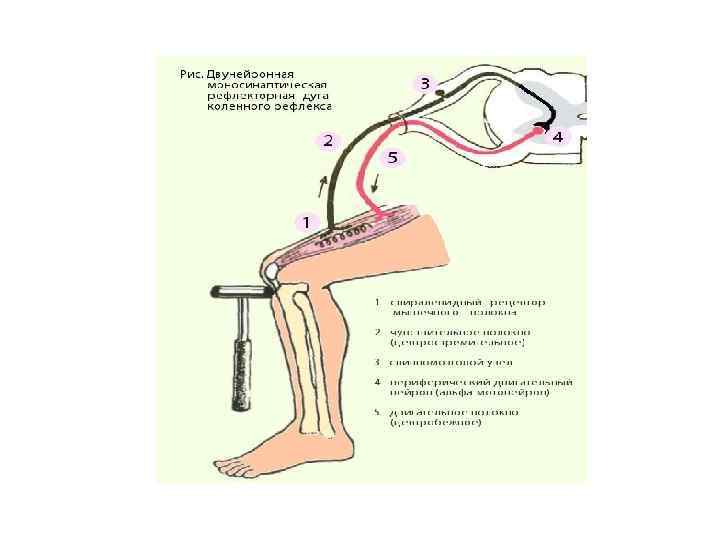

Схема моносинаптической рефлекторной дуги Афферентный путь Мотонейрон Тело чувствительного нейрона Эфферентный путь

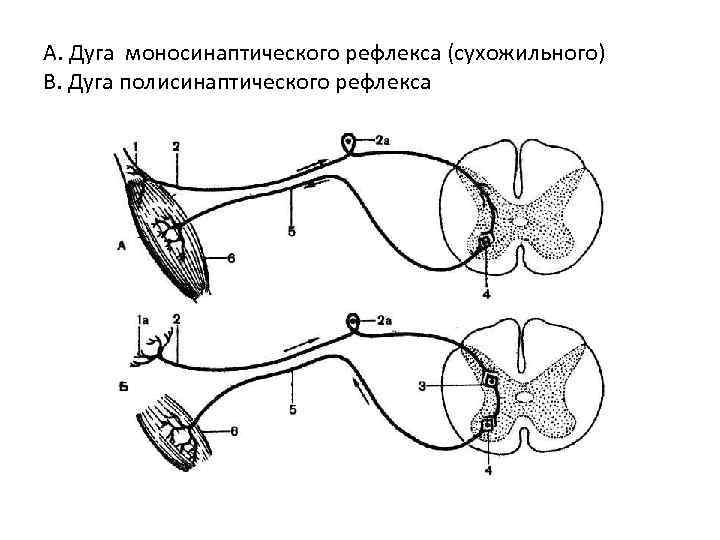

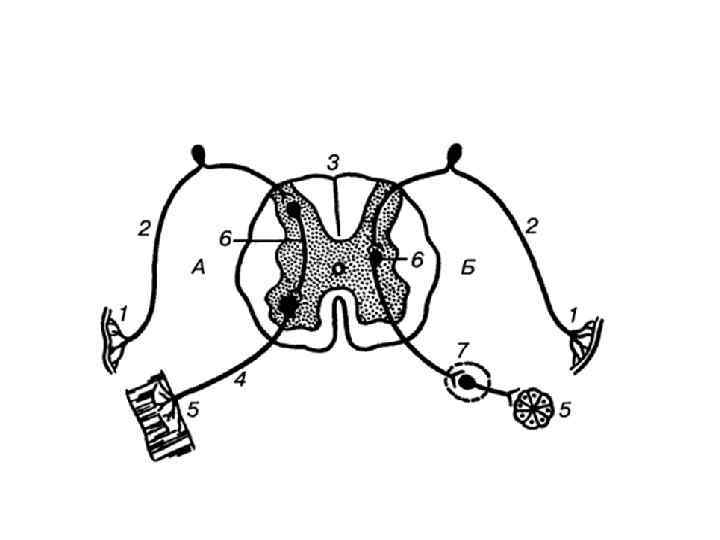

А. Дуга моносинаптического рефлекса (сухожильного) В. Дуга полисинаптического рефлекса

Схема дуги вегетативного рефлекса Тело чувствительного нейрона Афферентный путь Рецептор Преганглионарный нейрон боковых рогов тораколюмбального отдела спинного мозга Периферический синапс Гладкая мышца Преганглионарное волокно Вегетативный ганглий Постганглионарное волокно

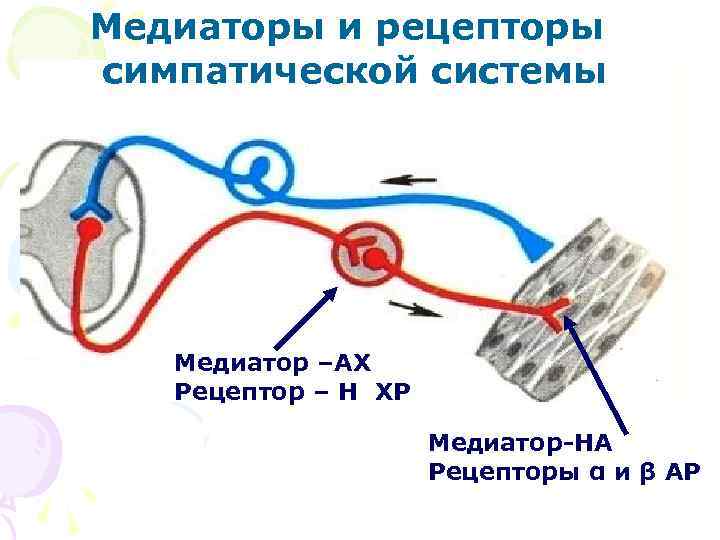

Медиаторы и рецепторы симпатической системы Медиатор –АХ Рецептор – Н ХР Медиатор-НА Рецепторы α и β АР

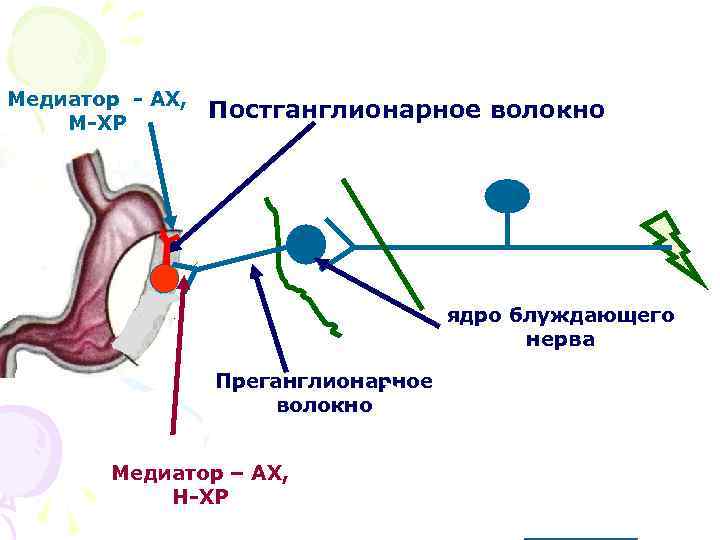

Медиатор - АХ, М-ХР Постганглионарное волокно ядро блуждающего нерва Преганглионарное волокно Медиатор – АХ, Н-ХР

Биполярный нейрон сетчатки Фоторецептор Сфинктер зрачка Постганглионарное волокно Средний мозг Вегетативное ядро III п. ЧМН Ганглиозная клетка сетчатки Нейрон Преганглионарное цилиарного волокно экстрамурального ганглия

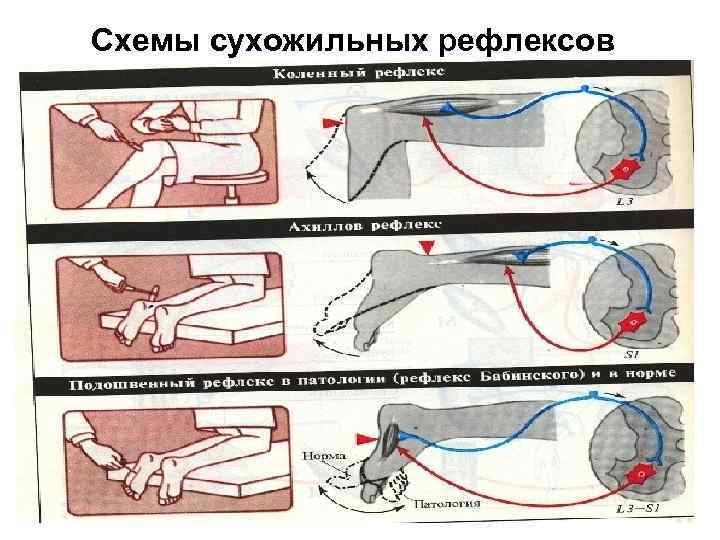

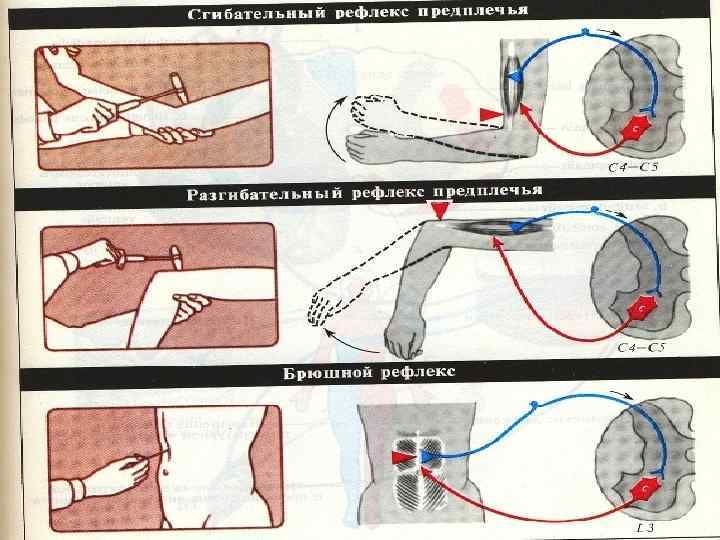

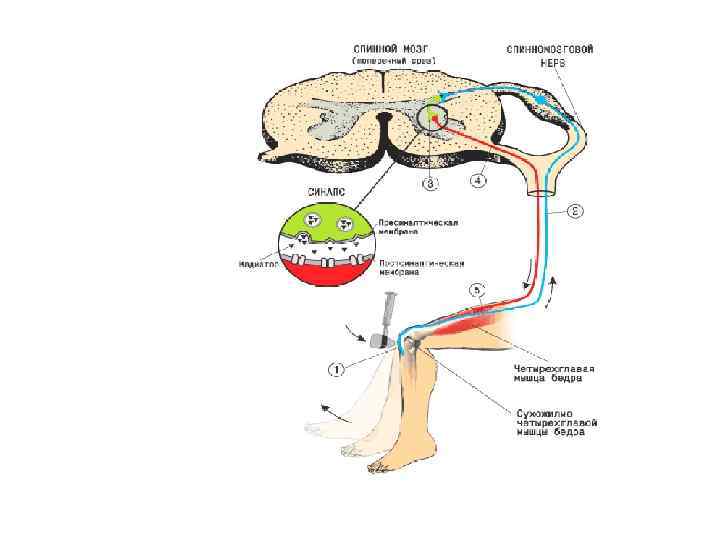

Схемы сухожильных рефлексов

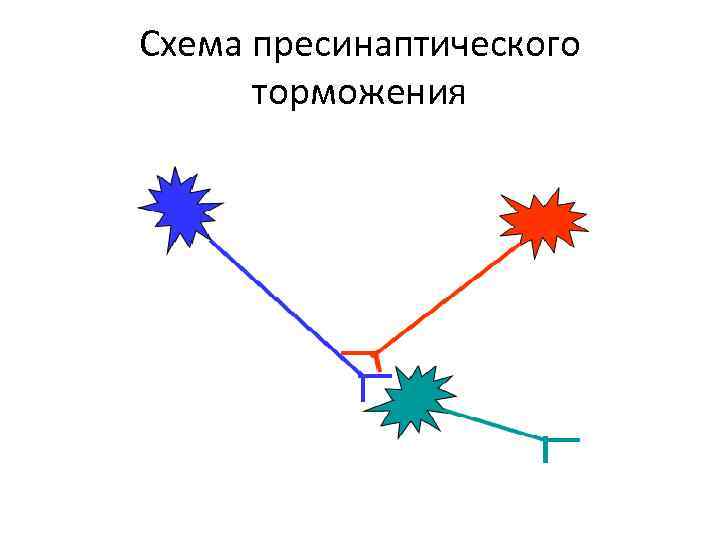

Схема пресинаптического торможения

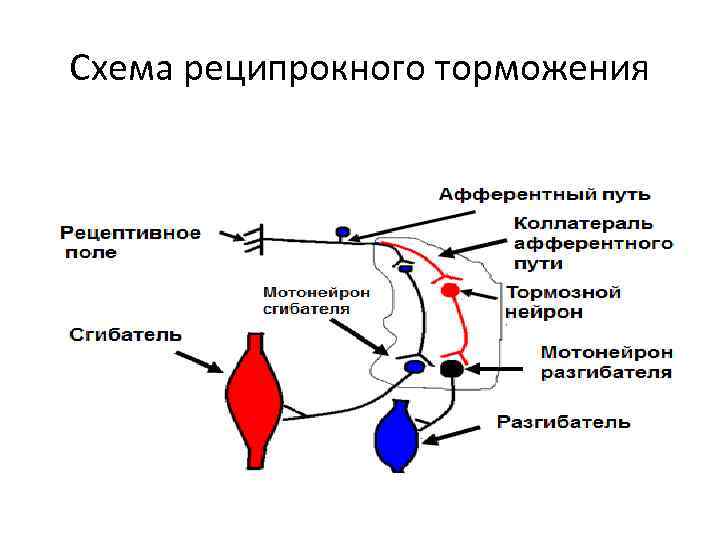

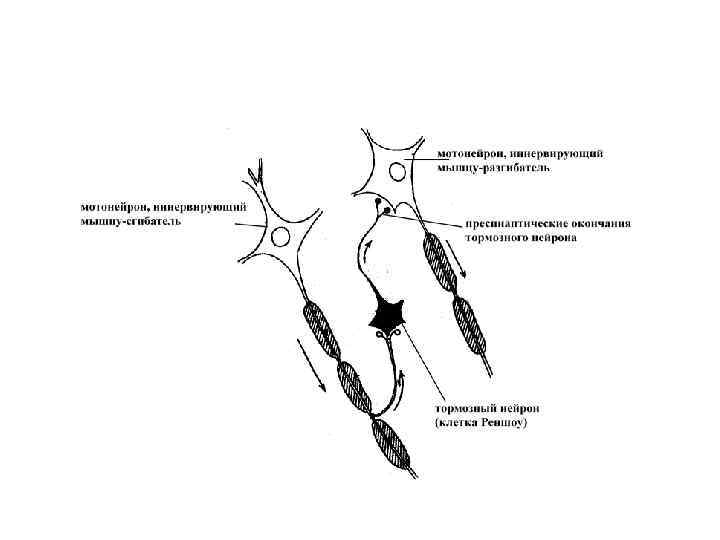

Схема реципрокного торможения

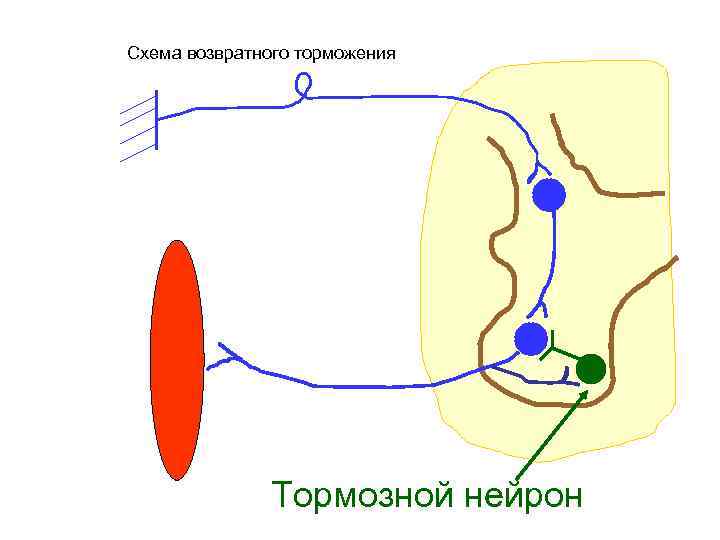

Схема возвратного торможения Тормозной нейрон

Схема латерального торможения
