РЕФЕРАТ ТЕМА Физические методы очистки газов применяемых на

РЕФЕРАТ ТЕМА: Физические методы очистки газов, применяемых на предприятиях Северо-Западного региона. Выполнила студентка гр. БЖ-4 Храпова Анастасия Сергеевна

Содержание • Введение • 1. Пылеосадительные камеры и инерционные пылеуловители • 2. Циклоны • 3. Механические фильтры • 4. Электрофильтры • 5. Предприятия по переработке щебня • Заключение

Введение Цель: Рассмотреть основные физические методы очистки газов, применяемых на предприятиях Северо Западного региона. Физические способы применяются в тех случаях, когда газовый поток содержит вредные примеси в виде пыли (размеры частиц 5 -50 мкм), тумана и дыма (размеры частиц 0, 1 -5 мкм). Эти методы основаны на осаждении твердых частиц и мелких капель тумана на поверхности пылеуловителей и фильтрующих элементов. С этой целью используют пылеуловители и фильтры различной конструкции. Физические методы очистки газовых потоков от вредных примесей широко распространены на обогатительных фабриках, металлургических заводах, тепловых электростанциях, сжигающих уголь и мазут, на предприятиях деревообработки, в шинной промышленности и в производстве резиновых технических изделий. Выбор метода очистки газового потока осуществляется после того, как определяются основные характеристики взвешенных частиц

1. Пылеосадительные камеры и инерционные пылеуловители При размерах частиц пыли 25 50 мкм и высоких их концентра циях в газовом потоке (более 50 г/м 3) обычно используют пыле осадительные камеры и инерционные пылеуловители. Запыленный газ в пылеосадительной камере имеет скорость движения 0, 2 1, 5 м/с. При этом частицы пыли, имеющие размеры более 50 мкм, осаж даются на полках и стенках камеры, а очищенный газ выбрасы вается в атмосферу или подается на следующую стадию очистки — от более мелких частиц. Степень очистки запыленного газа в пылеосадительных камерах не превышает 40 50%. В инерционных пылеуловителях скорость запыленного газа на входе в аппарат составляет 5 15 м/с. При увеличении скорости движения запыленного газа на частицы пыли одновременно действуют силы тяжести и инерционные силы. Если резко изменить направление движения газа, то частицы пыли будут продолжать свое движение по инерции, что приведет к выделению пыли из газового потока. Изменение направления движения газа достигается с помощью перегородки. При этом частицы пыли по инерции направляются вниз, а очищенный газ выводится сверху. Для запыленного газового потока с размерами частиц 25 30 мкм степень очистки достигает 65 80%. Такие аппараты находят применение в металлургической промышленности для первичной очистки газовых потоков от пыли.

Виды взвешенных частиц и аппараты для их улавливания

Отделение частиц пыли По способу отделения взвешенных частиц от потока газа пылеуловители обычно подразделяют на аппараты механической (сухой и мокрой) и электрической очистки. По способу осаждения • Гравитационное осаждение (седиментация) происходит в результате вертикального оседания частиц под действием силы тяжести прохождении их через газоочистной аппарат; • Центробежное осаждение происходит при криволинейном движении аэродисперсного потока, когда развиваются центробежные силы, под действием которых частицы отбрасываются на поверхность осаждения; • Инерционное осаждение происходит, если масса частиц или их скорость движения настолько значительны, что они не могут следовать вместе с газом по линии тока, огибающей препятствие, а, стремясь по инерции продолжить движение, сталкиваются с препятствием и осаждаются на нем. Зацепление (эффект касания) наблюдается, когда расстояние от частицы, движущейся с газовым потоком, до обтекаемого тела равно ее радиусу или меньше его; • Диффузионное осаждение происходит в результате непрерывного воздействия на мелкие взвешенные частицы молекул газа, находящихся в броуновском движении. Диффузионное осаждение подобно эффекту зацепления используется в основных в фильтрах.

2. Циклоны улавливают пыль с размерами частиц более 5 мкм и температурой газового потока до 500 °С. Запыленный газ движется внутри циклона по спирали сверху вниз, и частицы пыли отбрасываются центробежной силой к стенке. В конусообраз ной части корпуса циклона ди аметр спирали газа постепенно уменьшается. Такое уменьше ние диаметра в определенный момент обусловливает резкое изменение направления газа, который попадает в выхлоп ную трубу и выбрасывается в атмосферу. Частицы пыли продолжают движение по стенке вниз и попадают в пылесборник. Степень очистки газовых потоков в циклонах достигает 90%.

3. Механические фильтры • фильтры тонкой очистки, предназначенные для улавливания более 99% пыли из промышленных газов с низкой входной концентрацией • воздушные фильтры, используемые в системах приточной вентиляции и кондиционирования воздуха в помещениях. Они работают при концентрации пыли не более 50 мг/м 3 • промышленные тканевые, волокнистые и зернистые фильтры, применяемые для очистки больших объемов промышленных газовых потоков с концентрацией пыли до 60 мг/м 3 Среди промышленных фильтров наибольшее применение находят тканевые фильтры, изготовленные в виде трубок или рукавов, так называемые «рукавные фильтры» .

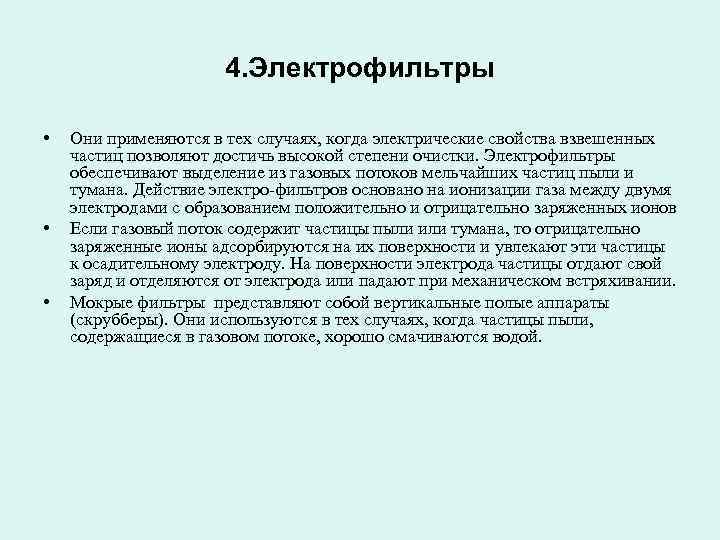

4. Электрофильтры • • • Они применяются в тех случаях, когда электрические свойства взвешенных частиц позволяют достичь высокой степени очистки. Электрофильтры обеспечивают выделение из газовых потоков мельчайших частиц пыли и тумана. Действие электро фильтров основано на ионизации газа между двумя электродами с образованием положительно и отрицательно заряженных ионов Если газовый поток содержит частицы пыли или тумана, то отрицательно заряженные ионы адсорбируются на их поверхности и увлекают эти частицы к осадительному электроду. На поверхности электрода частицы отдают свой заряд и отделяются от электрода или падают при механическом встряхивании. Мокрые фильтры представляют собой вертикальные полые аппараты (скрубберы). Они используются в тех случаях, когда частицы пыли, содержащиеся в газовом потоке, хорошо смачиваются водой.

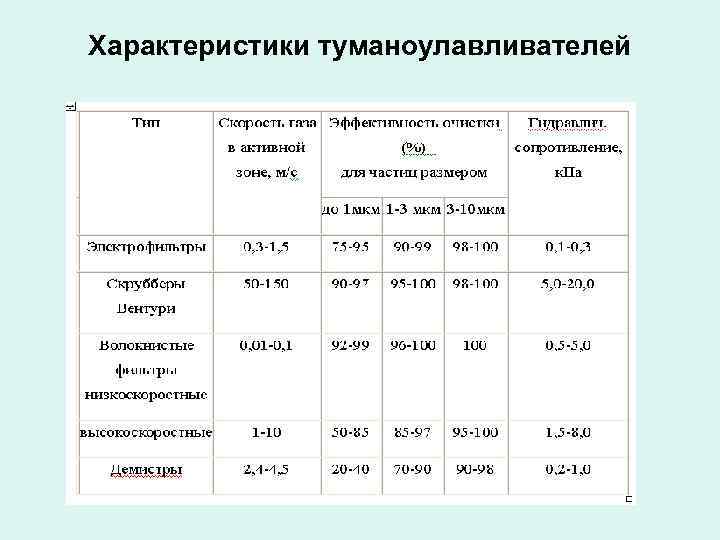

Характеристики туманоулавливателей

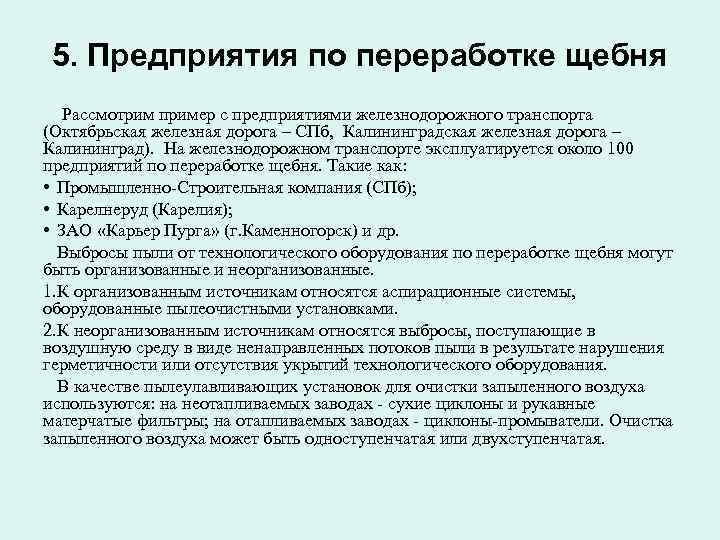

5. Предприятия по переработке щебня Рассмотрим пример с предприятиями железнодорожного транспорта (Октябрьская железная дорога – СПб, Калининградская железная дорога – Калининград). На железнодорожном транспорте эксплуатируется около 100 предприятий по переработке щебня. Такие как: • Промышленно Строительная компания (СПб); • Карелнеруд (Карелия); • ЗАО «Карьер Пурга» (г. Каменногорск) и др. Выбросы пыли от технологического оборудования по переработке щебня могут быть организованные и неорганизованные. 1. К организованным источникам относятся аспирационные системы, оборудованные пылеочистными установками. 2. К неорганизованным источникам относятся выбросы, поступающие в воздушную среду в виде ненаправленных потоков пыли в результате нарушения герметичности или отсутствия укрытий технологического оборудования. В качестве пылеулавливающих установок для очистки запыленного воздуха используются: на неотапливаемых заводах сухие циклоны и рукавные матерчатые фильтры; на отапливаемых заводах циклоны промыватели. Очистка запыленного воздуха может быть одноступенчатая или двухступенчатая.

Заключение После рассмотрения этих методов можно сделать вывод, что все же наиболее эффективным из них является очистка промышленных выбросов от пыли с использованием электрических пылеуловителей. Однако аппаратурное оформление этого метода требует больших капитальных затрат и наличия высококвалифицированного обслуживающего персонала. Для полноценной очистки газовых выбросов целесообразны комбинированные методы, в которых применяется оптимальное для каждого конкретного случая сочетание грубой, средней и тонкой очистки газов и паров, что означает использование не только физических методов очистки выбрасываемых газов.
