Rede de Computadores Parte II Prof Eduardo Parente

Rede de Computadores Parte II Prof. Eduardo Parente Ribeiro

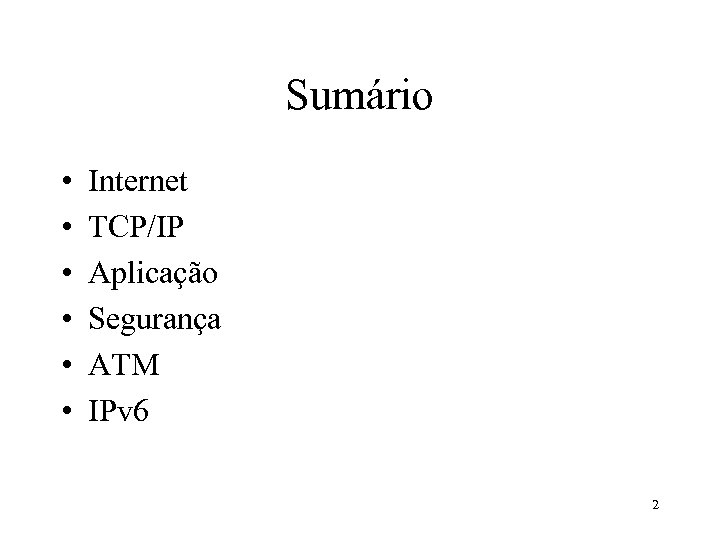

Sumário • • • Internet TCP/IP Aplicação Segurança ATM IPv 6 2

3

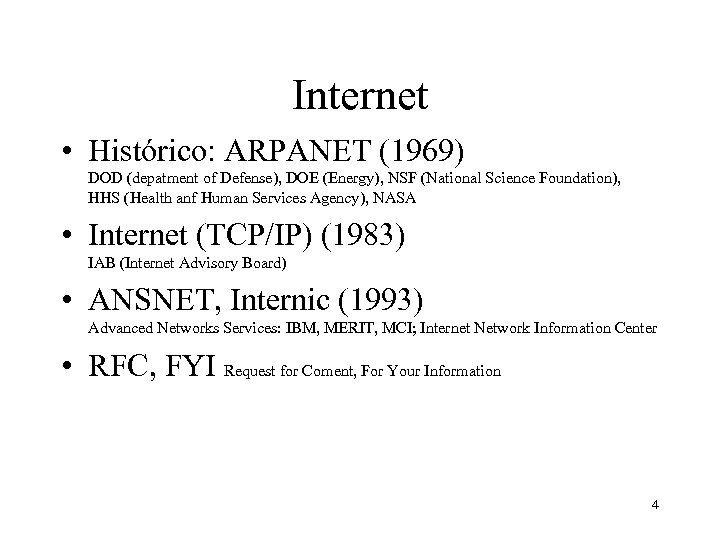

Internet • Histórico: ARPANET (1969) DOD (depatment of Defense), DOE (Energy), NSF (National Science Foundation), HHS (Health anf Human Services Agency), NASA • Internet (TCP/IP) (1983) IAB (Internet Advisory Board) • ANSNET, Internic (1993) Advanced Networks Services: IBM, MERIT, MCI; Internet Network Information Center • RFC, FYI Request for Coment, For Your Information 4

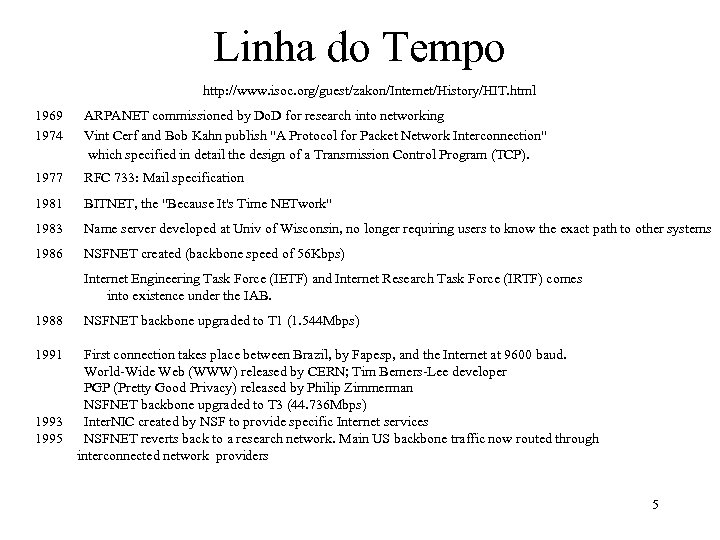

Linha do Tempo http: //www. isoc. org/guest/zakon/Internet/History/HIT. html 1969 1974 ARPANET commissioned by Do. D for research into networking Vint Cerf and Bob Kahn publish "A Protocol for Packet Network Interconnection" which specified in detail the design of a Transmission Control Program (TCP). 1977 RFC 733: Mail specification 1981 BITNET, the "Because It's Time NETwork" 1983 Name server developed at Univ of Wisconsin, no longer requiring users to know the exact path to other systems 1986 NSFNET created (backbone speed of 56 Kbps) Internet Engineering Task Force (IETF) and Internet Research Task Force (IRTF) comes into existence under the IAB. 1988 NSFNET backbone upgraded to T 1 (1. 544 Mbps) 1991 First connection takes place between Brazil, by Fapesp, and the Internet at 9600 baud. World-Wide Web (WWW) released by CERN; Tim Berners-Lee developer PGP (Pretty Good Privacy) released by Philip Zimmerman NSFNET backbone upgraded to T 3 (44. 736 Mbps) 1993 Inter. NIC created by NSF to provide specific Internet services 1995 NSFNET reverts back to a research network. Main US backbone traffic now routed through interconnected network providers 5

Mais Informações • • ISOC - Internet Society http: //www. isoc. org/ IAB - Internet Acrchitecture Board http: //www. iab. org/ IETF - Internet Engineering Task Force http: //www. ietf. org/ IRTF - Internet Research Task Force http: //www. irtf. org/ ICANN - The Internet Corporation for Assigned Names and Numbers IANA - Internet Assigned Numbers Authority http: //www. iana. org/ ARIN - American Registry For Internet Numbers http: //www. arin. net/ 6

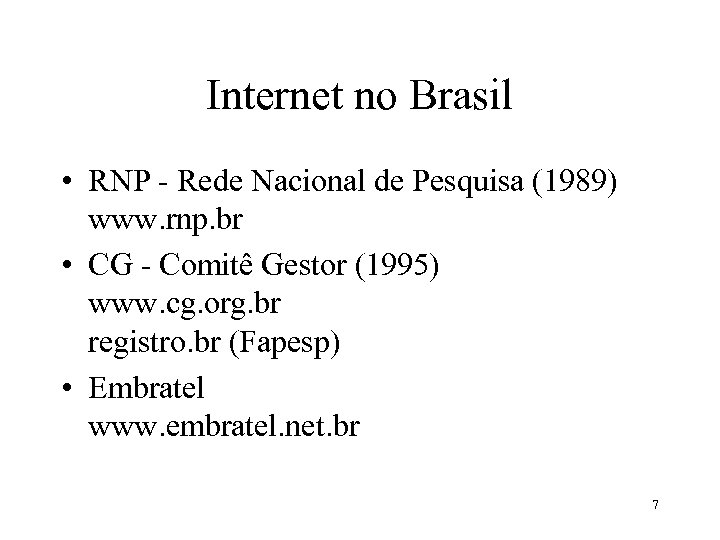

Internet no Brasil • RNP - Rede Nacional de Pesquisa (1989) www. rnp. br • CG - Comitê Gestor (1995) www. cg. org. br registro. br (Fapesp) • Embratel www. embratel. net. br 7

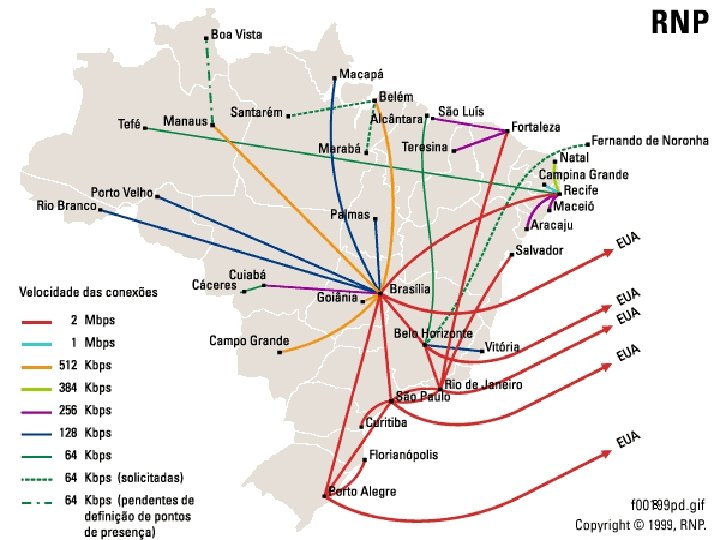

Backbone RNP 8

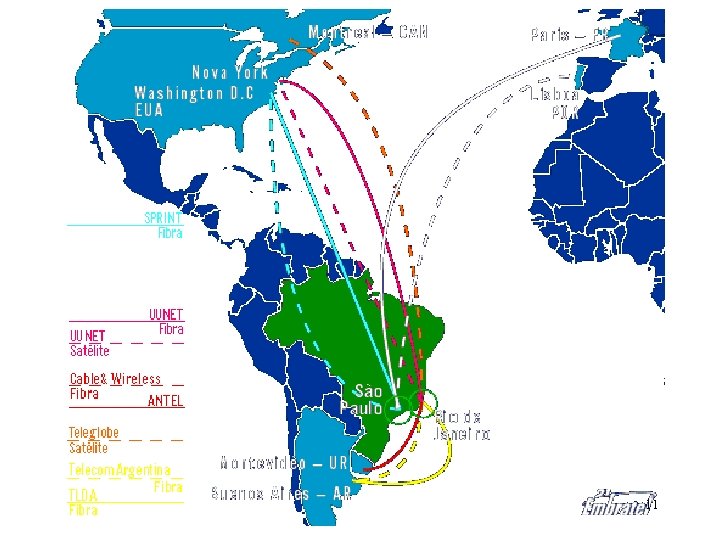

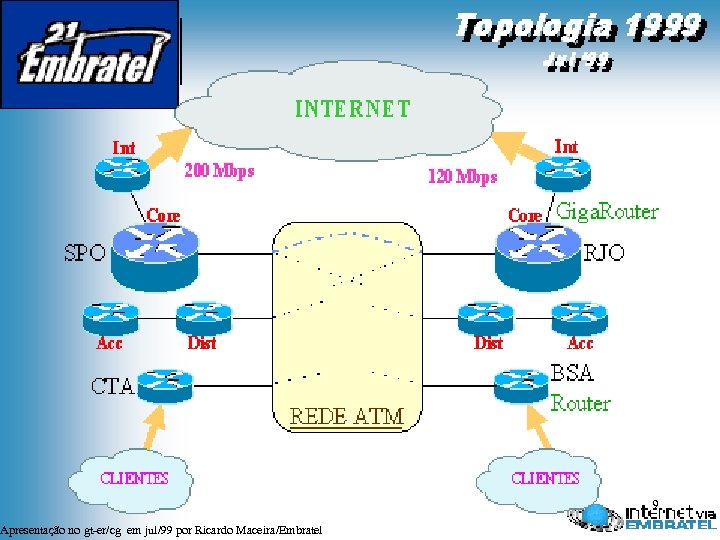

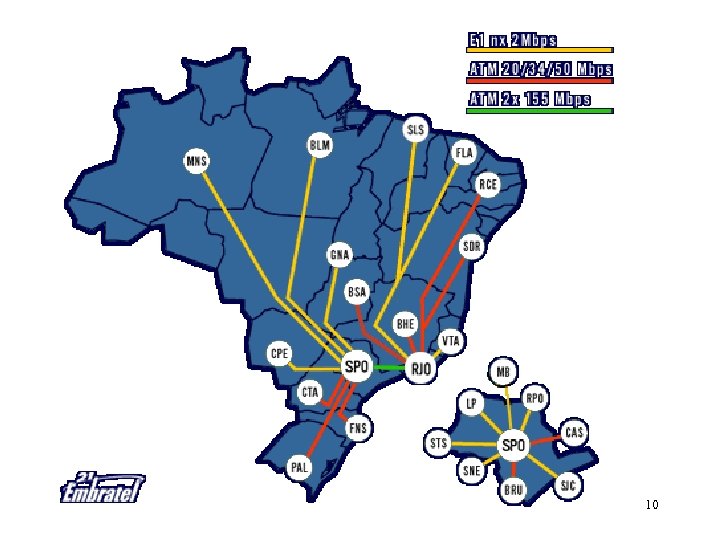

Internet - Embratel 9 Apresentação no gt-er/cg em jul/99 por Ricardo Maceira/Embratel

10

11

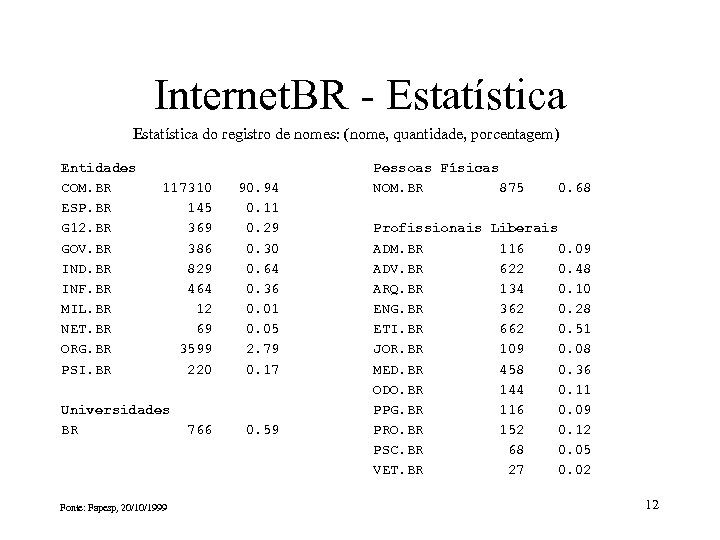

Internet. BR - Estatística do registro de nomes: (nome, quantidade, porcentagem) Entidades COM. BR ESP. BR G 12. BR GOV. BR IND. BR INF. BR MIL. BR NET. BR ORG. BR PSI. BR 117310 145 369 386 829 464 12 69 3599 220 Universidades BR Fonte: Fapesp, 20/10/1999 766 90. 94 0. 11 0. 29 0. 30 0. 64 0. 36 0. 01 0. 05 2. 79 0. 17 0. 59 Pessoas Físicas NOM. BR 875 0. 68 Profissionais Liberais ADM. BR 116 0. 09 ADV. BR 622 0. 48 ARQ. BR 134 0. 10 ENG. BR 362 0. 28 ETI. BR 662 0. 51 JOR. BR 109 0. 08 MED. BR 458 0. 36 ODO. BR 144 0. 11 PPG. BR 116 0. 09 PRO. BR 152 0. 12 PSC. BR 68 0. 05 VET. BR 27 0. 02 12

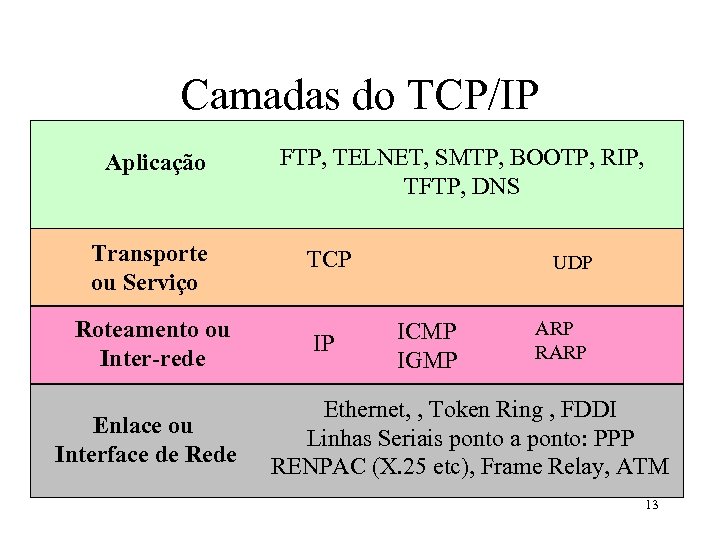

Camadas do TCP/IP Aplicação Transporte ou Serviço Roteamento ou Inter-rede Enlace ou Interface de Rede FTP, TELNET, SMTP, BOOTP, RIP, TFTP, DNS TCP IP UDP ICMP IGMP ARP RARP Ethernet, , Token Ring , FDDI Linhas Seriais ponto a ponto: PPP RENPAC (X. 25 etc), Frame Relay, ATM 13

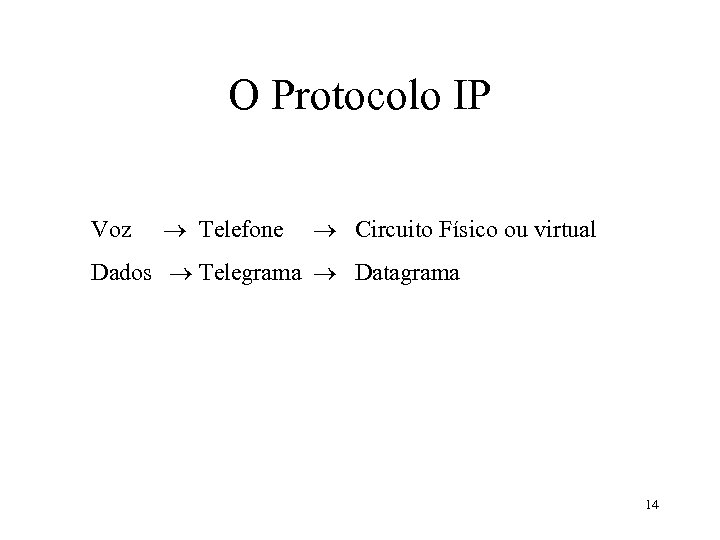

O Protocolo IP Voz Telefone Circuito Físico ou virtual Dados Telegrama Datagrama 14

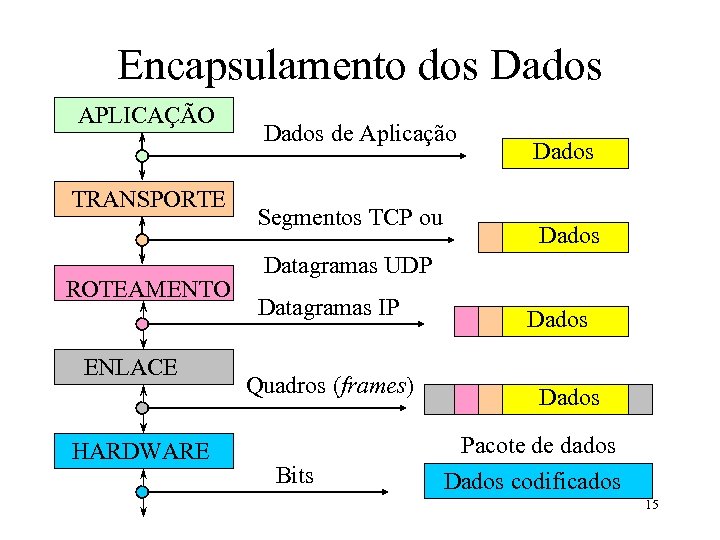

Encapsulamento dos Dados APLICAÇÃO TRANSPORTE ROTEAMENTO ENLACE HARDWARE Dados de Aplicação Segmentos TCP ou Dados Datagramas UDP Datagramas IP Quadros (frames) Dados Pacote de dados Bits Dados codificados 15

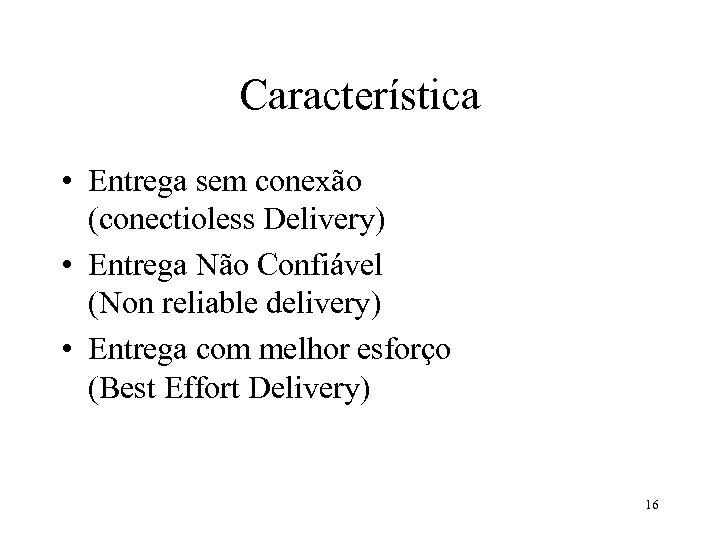

Característica • Entrega sem conexão (conectioless Delivery) • Entrega Não Confiável (Non reliable delivery) • Entrega com melhor esforço (Best Effort Delivery) 16

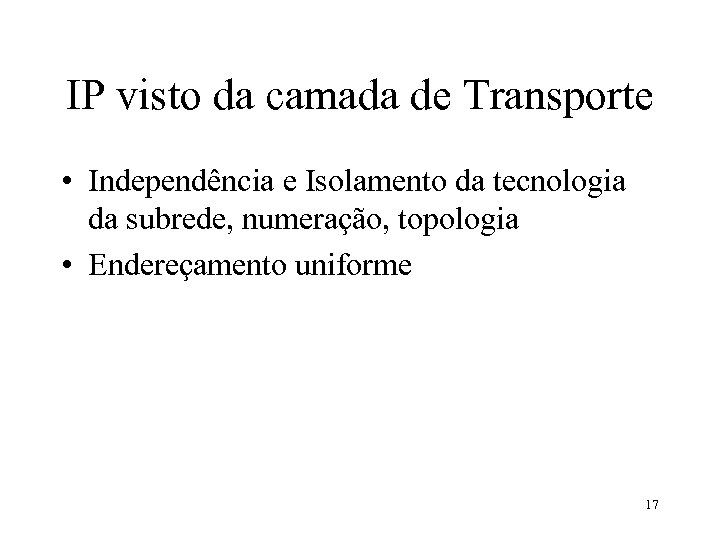

IP visto da camada de Transporte • Independência e Isolamento da tecnologia da subrede, numeração, topologia • Endereçamento uniforme 17

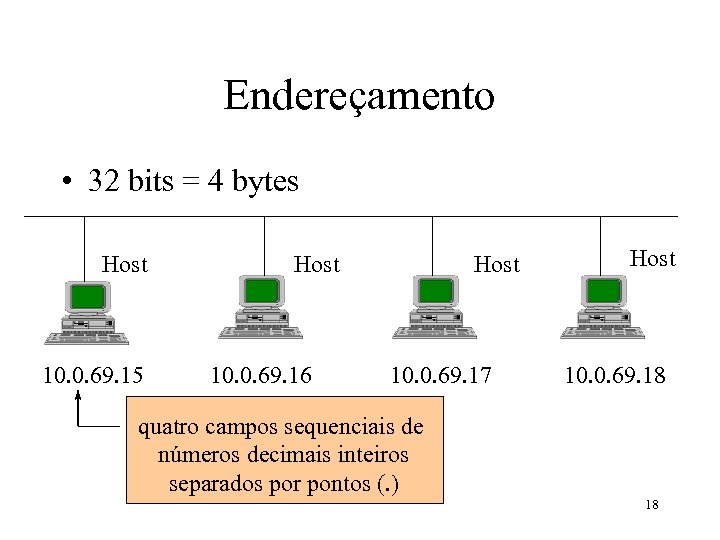

Endereçamento • 32 bits = 4 bytes Host 10. 0. 69. 15 Host 10. 0. 69. 16 Host 10. 0. 69. 17 Host 10. 0. 69. 18 quatro campos sequenciais de números decimais inteiros separados por pontos (. ) 18

Composição do Endereço IP ENDEREÇO IP COMPLETO NETID Endereço da Rede HOST ID Endereço da Máquina 19

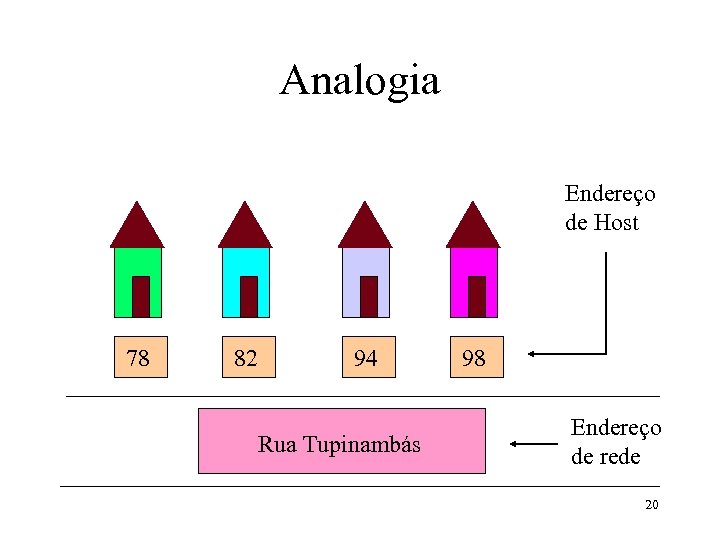

Analogia Endereço de Host 78 82 94 Rua Tupinambás 98 Endereço de rede 20

Revisão: Binário, Decimal, Hexadecimal 27 128 26 25 24 23 22 21 20 64 32 16 8 4 2 1 0010 1011 Binário 2 B Hexadecima 43 Byte Decimal 21

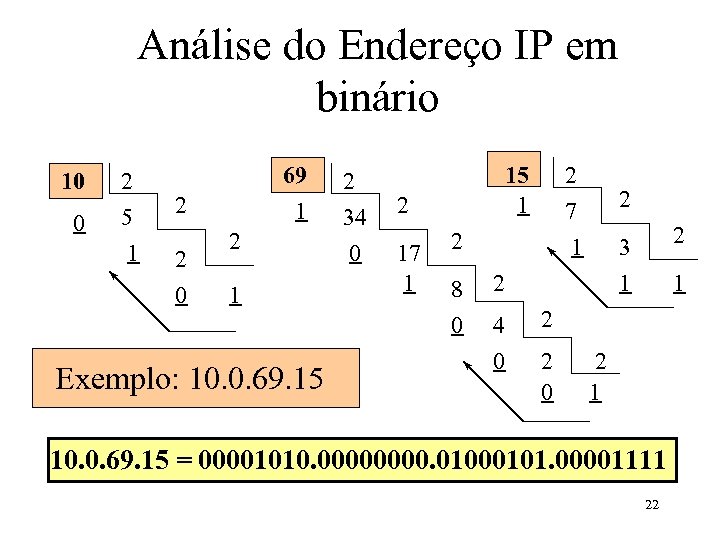

Análise do Endereço IP em binário 10 0 2 5 1 69 1 2 2 0 2 1 Exemplo: 10. 0. 69. 15 2 34 0 15 1 2 17 1 2 8 0 2 2 4 0 2 3 1 1 2 2 0 2 1 10. 0. 69. 15 = 00001010. 0000. 01000101. 00001111 22

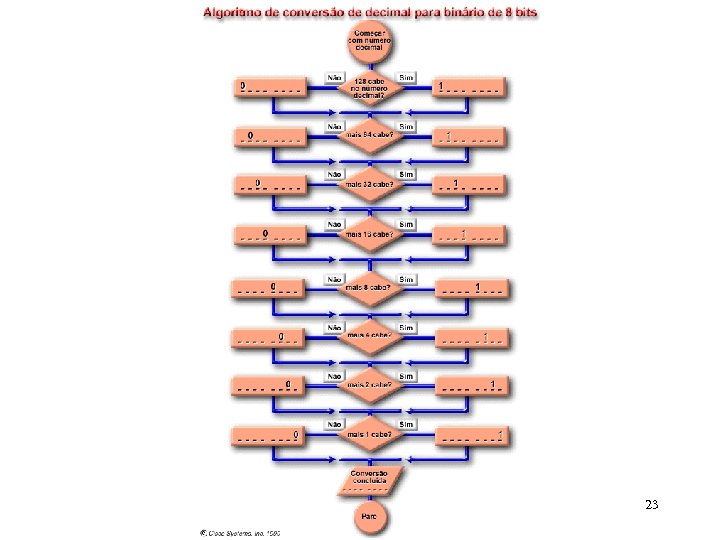

23

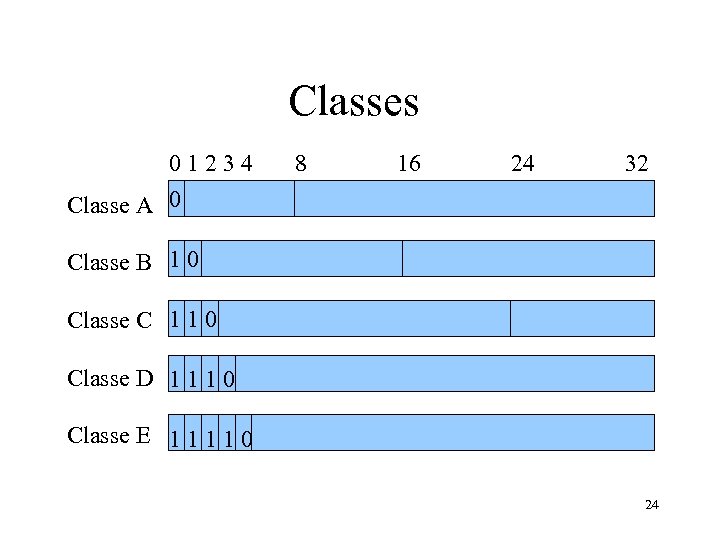

Classes 01234 Classe A 0 8 16 24 32 Classe B 1 0 Classe C 1 1 0 Classe D 1 1 1 0 Classe E 1 1 0 24

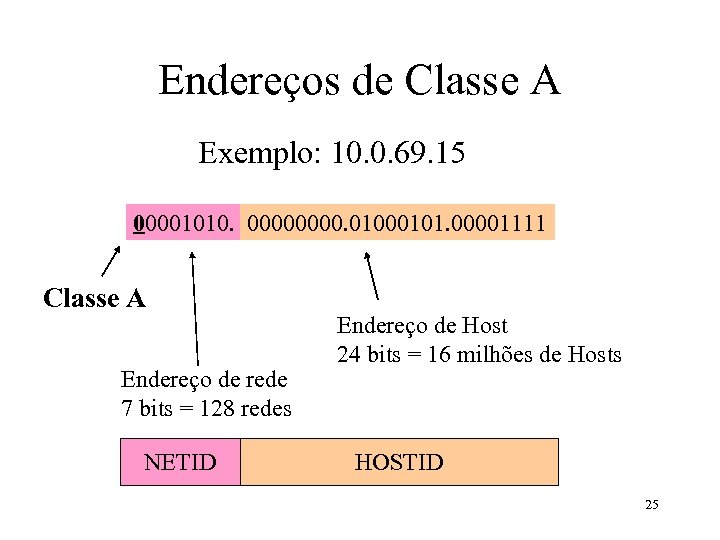

Endereços de Classe A Exemplo: 10. 0. 69. 15 00001010. 0000. 01000101. 00001111 Classe A Endereço de rede 7 bits = 128 redes NETID Endereço de Host 24 bits = 16 milhões de Hosts HOSTID 25

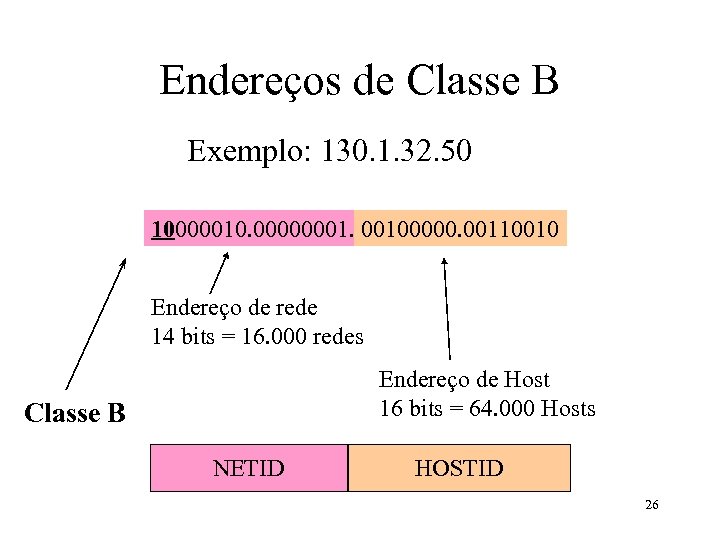

Endereços de Classe B Exemplo: 130. 1. 32. 50 10000010. 00000001. 00100000. 00110010 Endereço de rede 14 bits = 16. 000 redes Endereço de Host 16 bits = 64. 000 Hosts Classe B NETID HOSTID 26

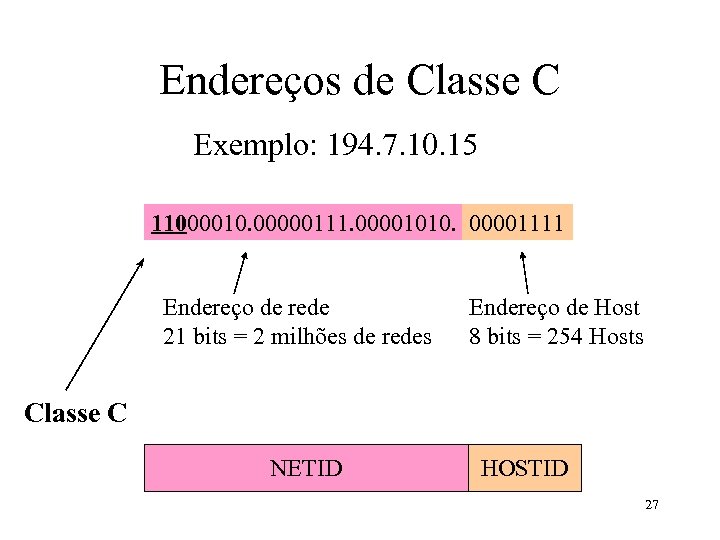

Endereços de Classe C Exemplo: 194. 7. 10. 15 11000010. 00000111. 00001010. 00001111 Endereço de rede 21 bits = 2 milhões de redes Endereço de Host 8 bits = 254 Hosts Classe C NETID HOSTID 27

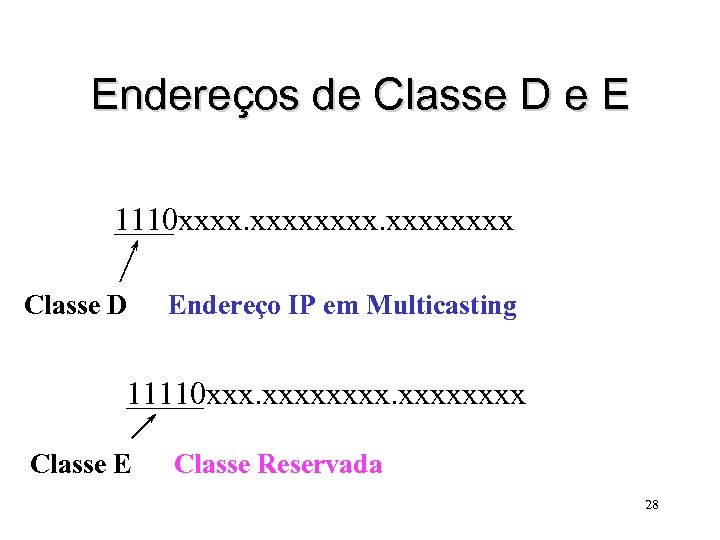

Endereços de Classe D e E 1110 xxxxxxxx Classe D Endereço IP em Multicasting 11110 xxx. xxxxxxxx Classe E Classe Reservada 28

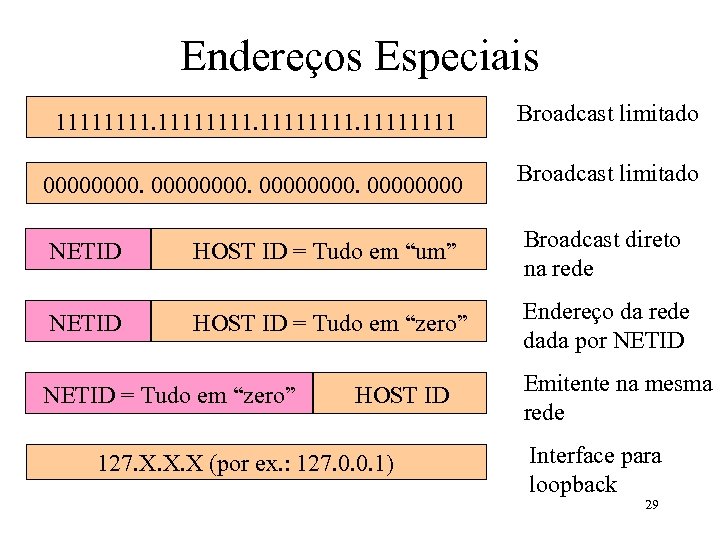

Endereços Especiais 11111111. 1111 Broadcast limitado 00000000. 0000 Broadcast limitado NETID HOST ID = Tudo em “um” Broadcast direto na rede NETID HOST ID = Tudo em “zero” Endereço da rede dada por NETID = Tudo em “zero” HOST ID 127. X. X. X (por ex. : 127. 0. 0. 1) Emitente na mesma rede Interface para loopback 29

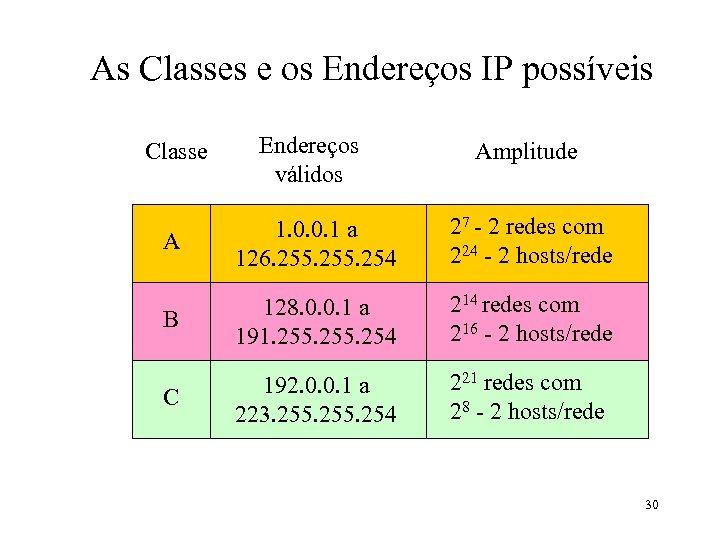

As Classes e os Endereços IP possíveis Classe Endereços válidos Amplitude A 1. 0. 0. 1 a 126. 255. 254 27 - 2 redes com 224 - 2 hosts/rede B 128. 0. 0. 1 a 191. 255. 254 214 redes com 216 - 2 hosts/rede C 192. 0. 0. 1 a 223. 255. 254 221 redes com 28 - 2 hosts/rede 30

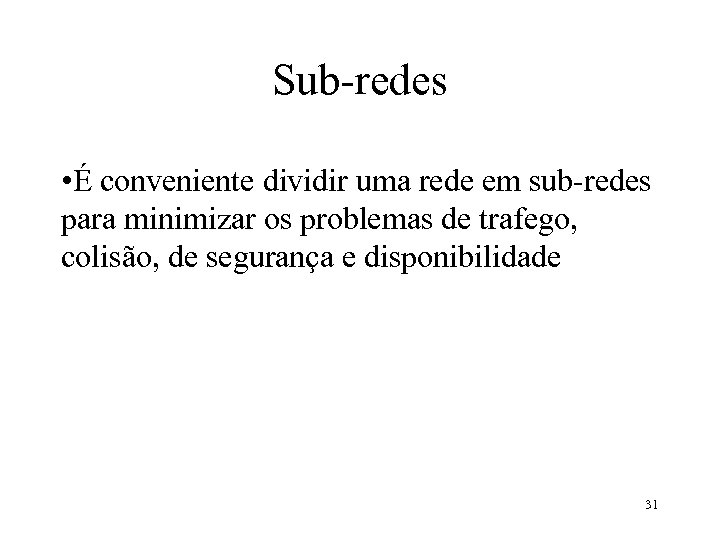

Sub-redes • É conveniente dividir uma rede em sub-redes para minimizar os problemas de trafego, colisão, de segurança e disponibilidade 31

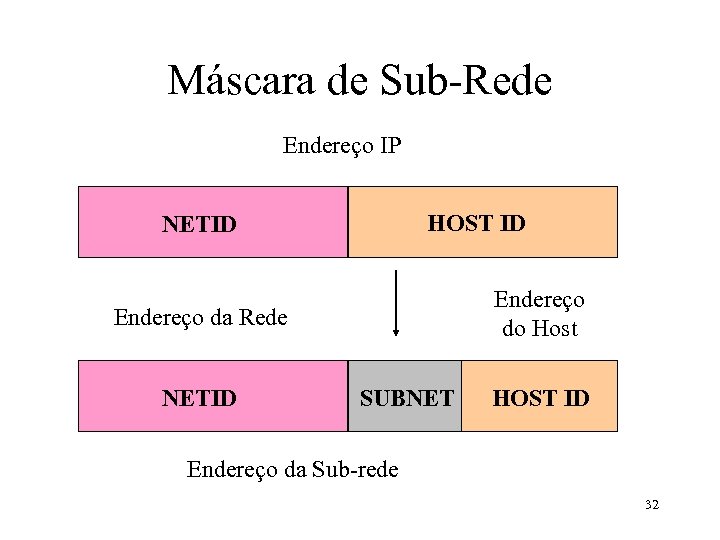

Máscara de Sub-Rede Endereço IP HOST ID NETID Endereço do Host Endereço da Rede NETID SUBNET HOST ID Endereço da Sub-rede 32

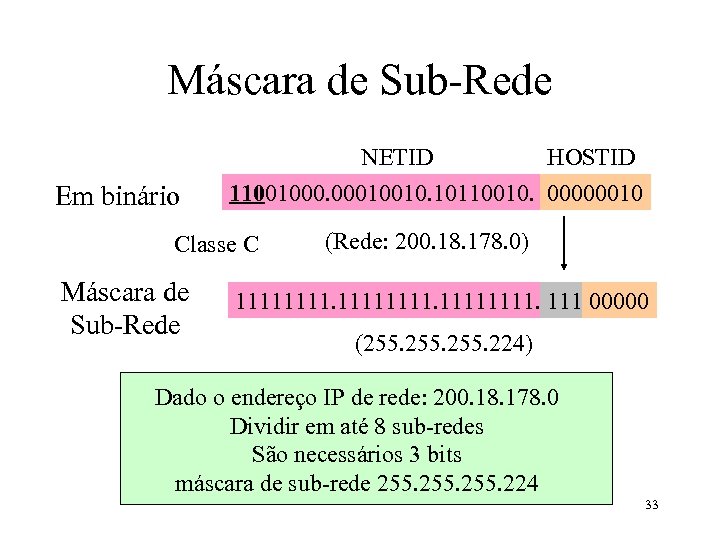

Máscara de Sub-Rede Em binário NETID HOSTID 11001000. 00010010. 10110010. 00000010 Classe C Máscara de Sub-Rede (Rede: 200. 18. 178. 0) 11111111. 111 00000 (255. 224) Dado o endereço IP de rede: 200. 18. 178. 0 Dividir em até 8 sub-redes São necessários 3 bits máscara de sub-rede 255. 224 33

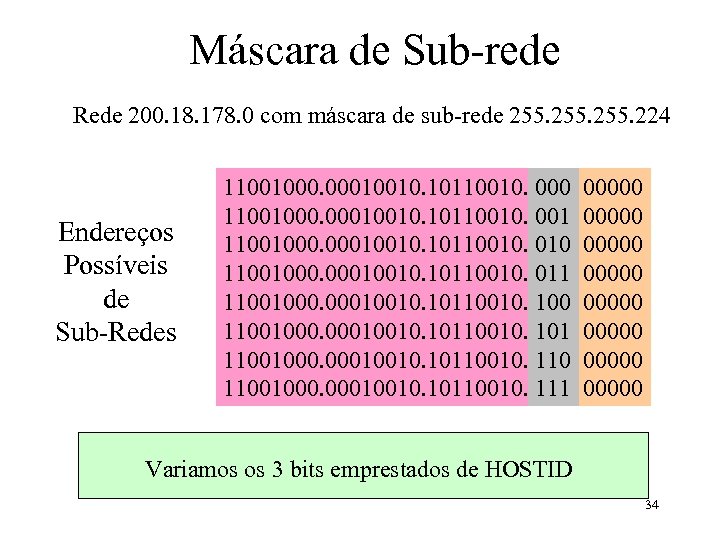

Máscara de Sub-rede Rede 200. 18. 178. 0 com máscara de sub-rede 255. 224 Endereços Possíveis de Sub-Redes 11001000. 00010010. 10110010. 000 11001000. 00010010. 10110010. 001 11001000. 00010010. 10110010. 010 11001000. 00010010. 10110010. 011 11001000. 00010010. 10110010. 100 11001000. 00010010. 10110010. 111 00000 00000 Variamos os 3 bits emprestados de HOSTID 34

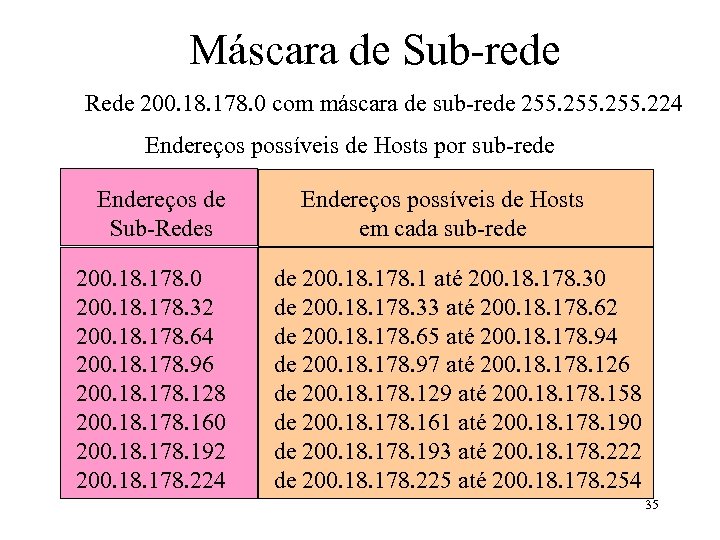

Máscara de Sub-rede Rede 200. 18. 178. 0 com máscara de sub-rede 255. 224 Endereços possíveis de Hosts por sub-rede Endereços de Sub-Redes 200. 18. 178. 0 200. 18. 178. 32 200. 18. 178. 64 200. 18. 178. 96 200. 18. 178. 128 200. 18. 178. 160 200. 18. 178. 192 200. 18. 178. 224 Endereços possíveis de Hosts em cada sub-rede de 200. 18. 178. 1 até 200. 18. 178. 30 de 200. 18. 178. 33 até 200. 18. 178. 62 de 200. 18. 178. 65 até 200. 18. 178. 94 de 200. 18. 178. 97 até 200. 18. 178. 126 de 200. 18. 178. 129 até 200. 18. 178. 158 de 200. 18. 178. 161 até 200. 18. 178. 190 de 200. 18. 178. 193 até 200. 18. 178. 222 de 200. 18. 178. 225 até 200. 18. 178. 254 35

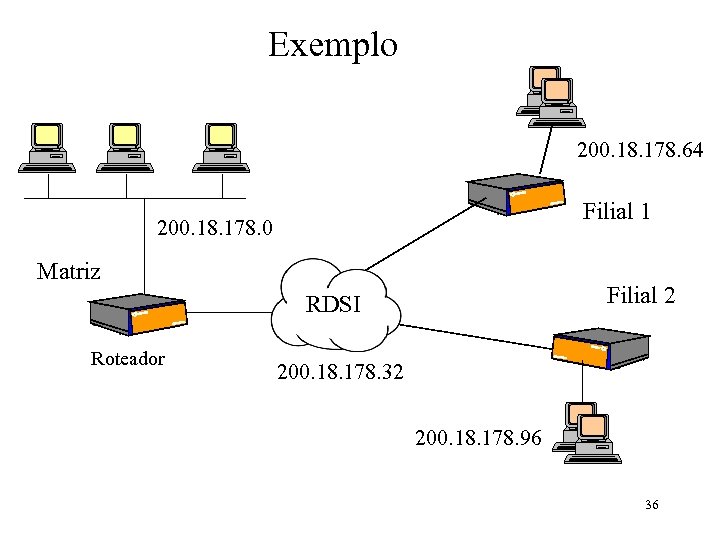

Exemplo 200. 18. 178. 64 Filial 1 200. 18. 178. 0 Matriz Filial 2 RDSI Roteador 200. 18. 178. 32 200. 18. 178. 96 36

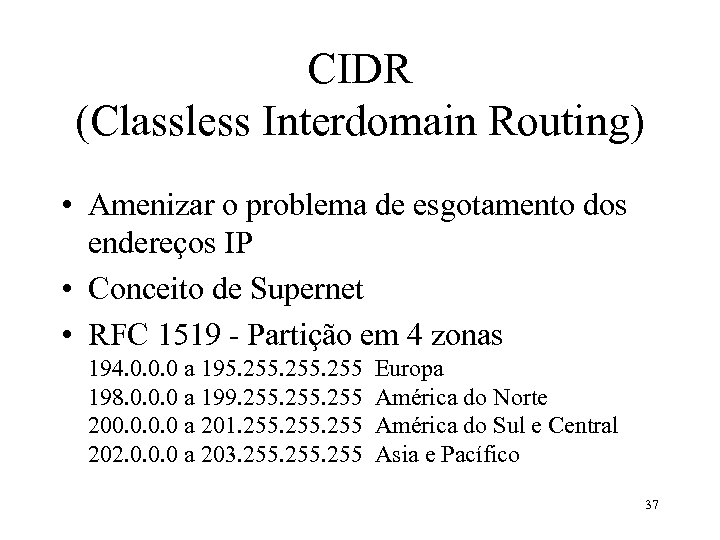

CIDR (Classless Interdomain Routing) • Amenizar o problema de esgotamento dos endereços IP • Conceito de Supernet • RFC 1519 - Partição em 4 zonas 194. 0. 0. 0 a 195. 255 198. 0. 0. 0 a 199. 255 200. 0 a 201. 255 202. 0. 0. 0 a 203. 255 Europa América do Norte América do Sul e Central Asia e Pacífico 37

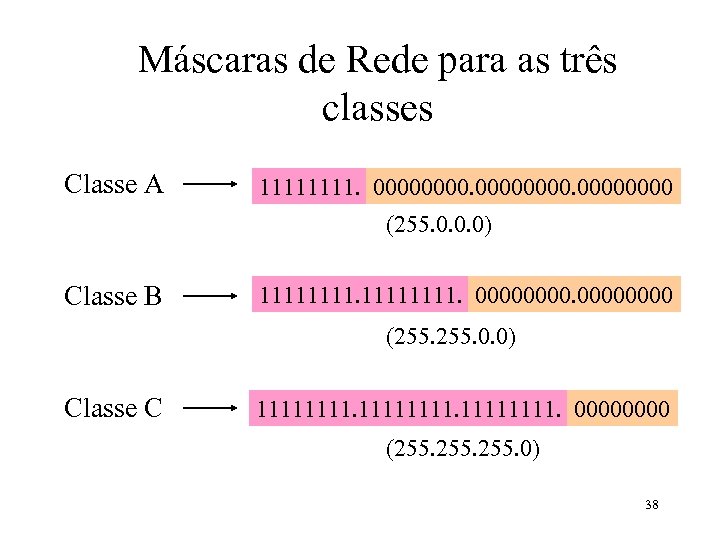

Máscaras de Rede para as três classes Classe A 1111. 00000000 (255. 0. 0. 0) Classe B 11111111. 0000 (255. 0. 0) Classe C 11111111. 0000 (255. 0) 38

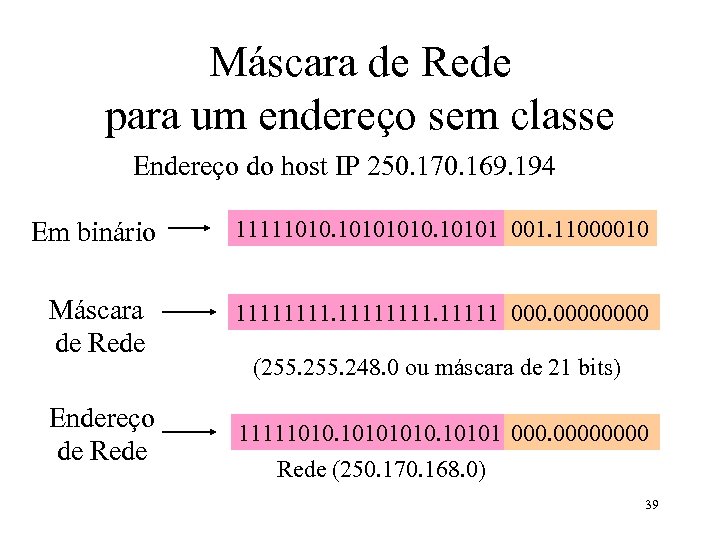

Máscara de Rede para um endereço sem classe Endereço do host IP 250. 170. 169. 194 Em binário 111110101 001. 11000010 Máscara de Rede 11111111 0000 Endereço de Rede (255. 248. 0 ou máscara de 21 bits) 111110101 0000 Rede (250. 170. 168. 0) 39

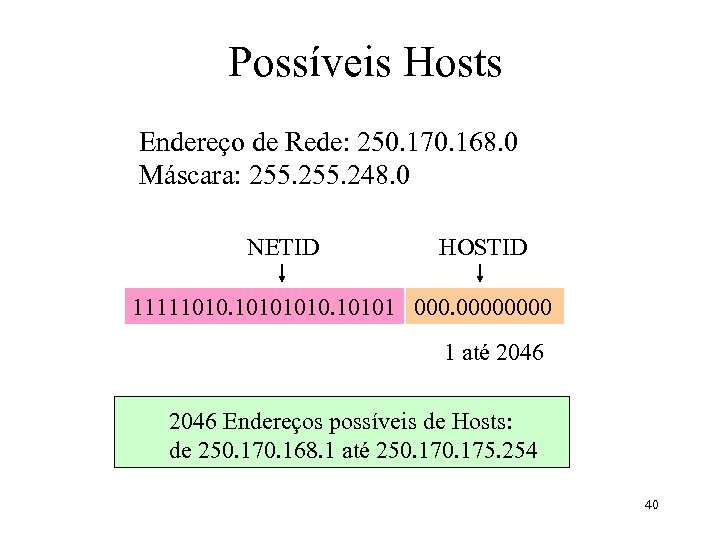

Possíveis Hosts Endereço de Rede: 250. 170. 168. 0 Máscara: 255. 248. 0 NETID HOSTID 111110101 0000 1 até 2046 Endereços possíveis de Hosts: de 250. 170. 168. 1 até 250. 175. 254 40

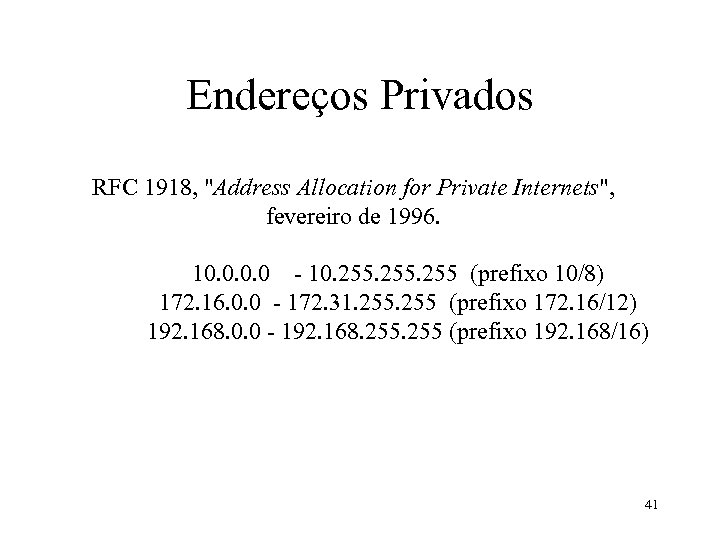

Endereços Privados RFC 1918, "Address Allocation for Private Internets", fevereiro de 1996. 10. 0 - 10. 255 (prefixo 10/8) 172. 16. 0. 0 - 172. 31. 255 (prefixo 172. 16/12) 192. 168. 0. 0 - 192. 168. 255 (prefixo 192. 168/16) 41

Resolução de Endereços Endereço lógico (IP) Nível de Roteamento Endereço lógico (IP) 200. 17. 230. 18 200. 17. 230. 19 Endereço físico (Nível de Enlace) 08: 00: 20: 0 A: 50: 3 C 08: 00: 20: 0 A: 8 C: 6 D 08: 00: 20: 0 A: 2 C: 2 F 08: 00: 20: 0 A: 90: 5 F Cada elemento da rede possui dois endereços associados a ele. 42

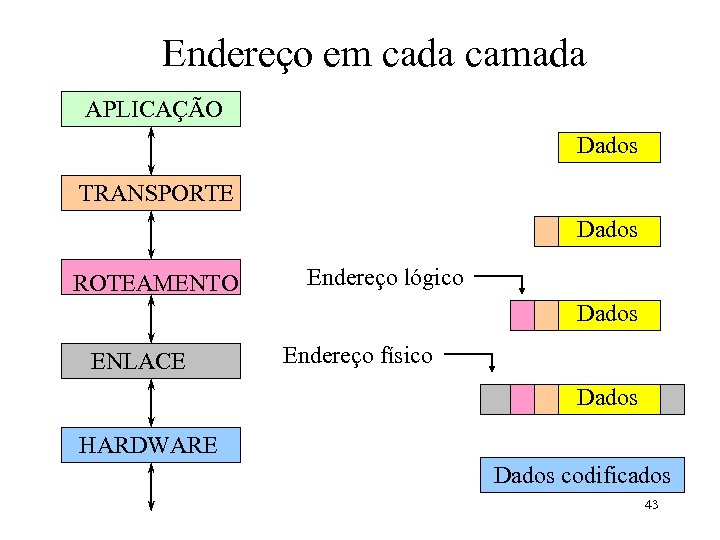

Endereço em cada camada APLICAÇÃO Dados TRANSPORTE Dados ROTEAMENTO Endereço lógico Dados ENLACE Endereço físico Dados HARDWARE Dados codificados 43

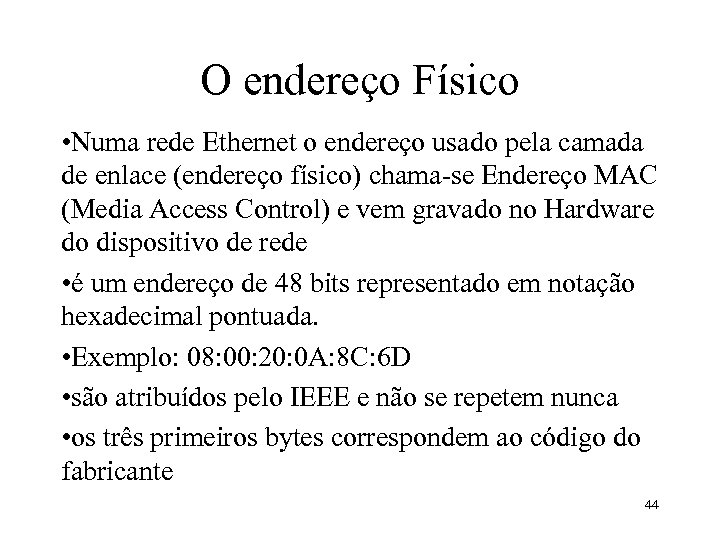

O endereço Físico • Numa rede Ethernet o endereço usado pela camada de enlace (endereço físico) chama-se Endereço MAC (Media Access Control) e vem gravado no Hardware do dispositivo de rede • é um endereço de 48 bits representado em notação hexadecimal pontuada. • Exemplo: 08: 00: 20: 0 A: 8 C: 6 D • são atribuídos pelo IEEE e não se repetem nunca • os três primeiros bytes correspondem ao código do fabricante 44

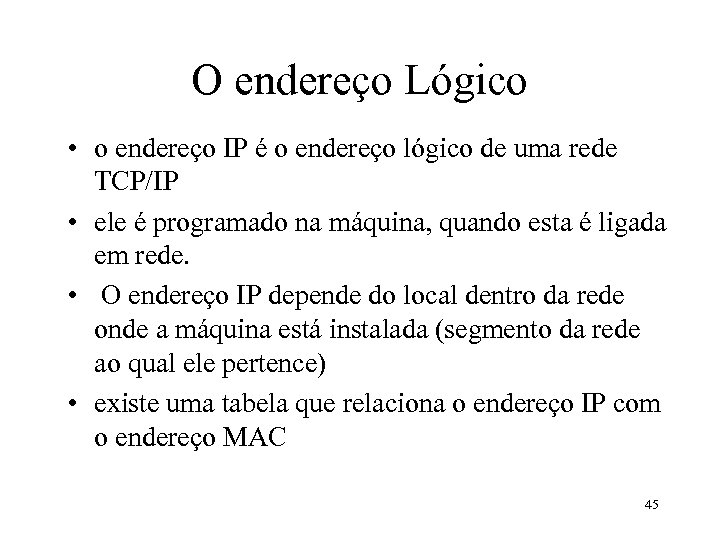

O endereço Lógico • o endereço IP é o endereço lógico de uma rede TCP/IP • ele é programado na máquina, quando esta é ligada em rede. • O endereço IP depende do local dentro da rede onde a máquina está instalada (segmento da rede ao qual ele pertence) • existe uma tabela que relaciona o endereço IP com o endereço MAC 45

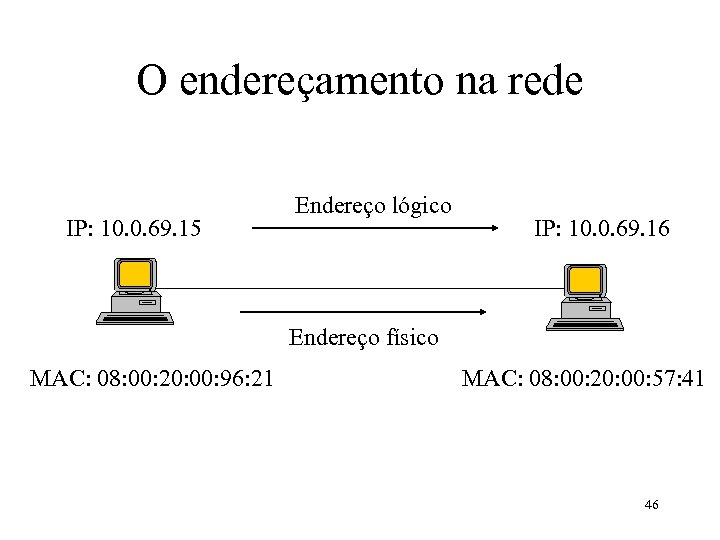

O endereçamento na rede IP: 10. 0. 69. 15 Endereço lógico IP: 10. 0. 69. 16 Endereço físico MAC: 08: 00: 20: 00: 96: 21 MAC: 08: 00: 20: 00: 57: 41 46

Mensagem TCP/IP no Nível de Enlace em uma Rede Ethernet IP: 10. 0. 69. 16 IP: 10. 0. 69. 15 MAC: 08: 00: 20: 00: 96: 21 MAC: 08: 00: 20: 00: 57: 41 Tipo de Protocolo 08: 00: 20: 00: 57. 41 08: 00: 20: 00: 96: 21 IP 10. 0. 69. 16 10. 0. 69. 15 MAC Destino MAC Origem IP IP destino origem Dados CRC 47

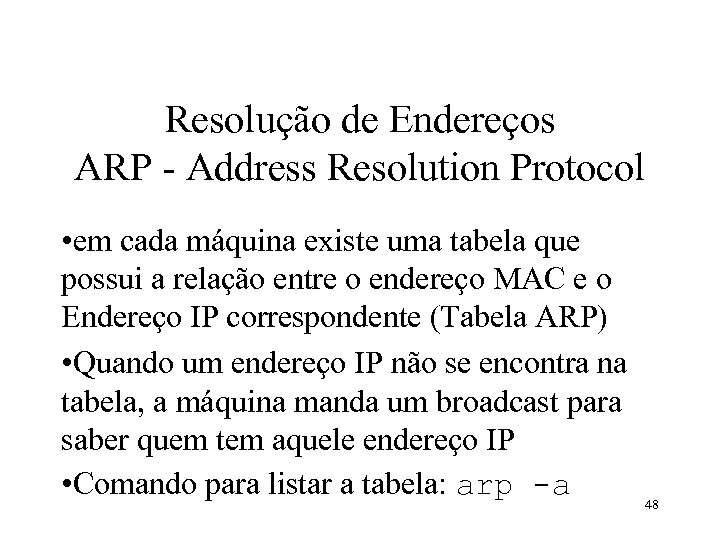

Resolução de Endereços ARP - Address Resolution Protocol • em cada máquina existe uma tabela que possui a relação entre o endereço MAC e o Endereço IP correspondente (Tabela ARP) • Quando um endereço IP não se encontra na tabela, a máquina manda um broadcast para saber quem tem aquele endereço IP • Comando para listar a tabela: arp -a 48

Exemplo de Resolução de Endereços Micro A Micro B O Micro A quer enviar uma mensagem para o Micro B 49

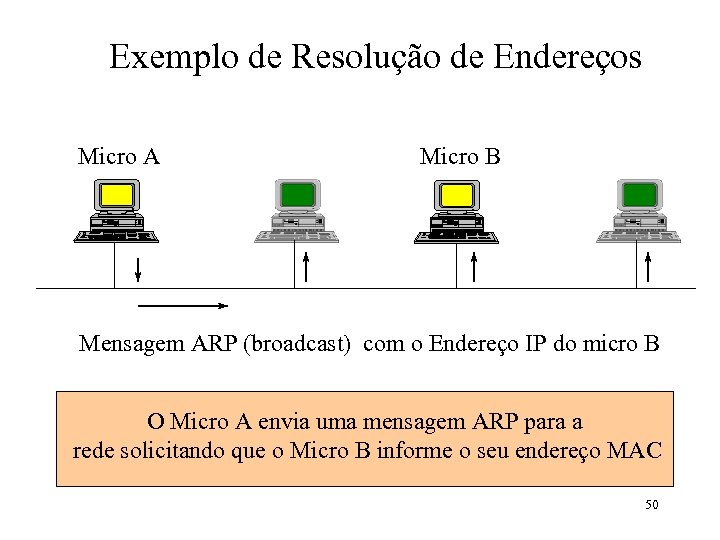

Exemplo de Resolução de Endereços Micro A Micro B Mensagem ARP (broadcast) com o Endereço IP do micro B O Micro A envia uma mensagem ARP para a rede solicitando que o Micro B informe o seu endereço MAC 50

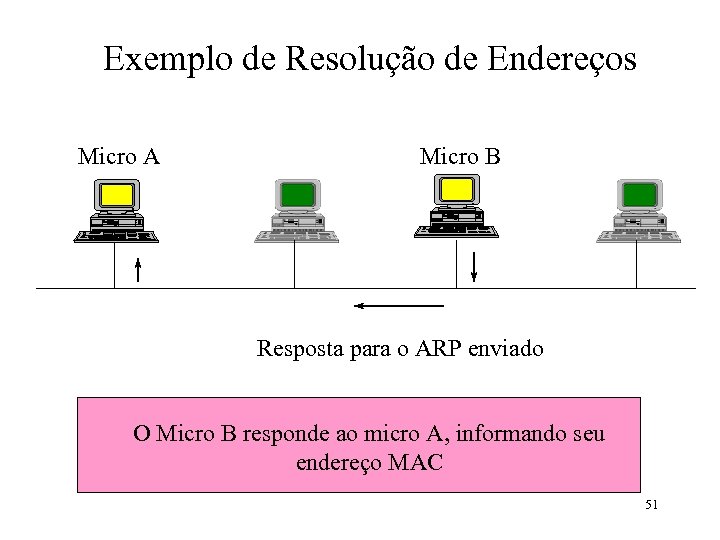

Exemplo de Resolução de Endereços Micro A Micro B Resposta para o ARP enviado O Micro B responde ao micro A, informando seu endereço MAC 51

Exemplo de Resolução de Endereços Micro A Micro B Mensagem TCP/IP O micro A envia a mensagem, colocando no campo de destino, o endereço MAC do Micro B 52

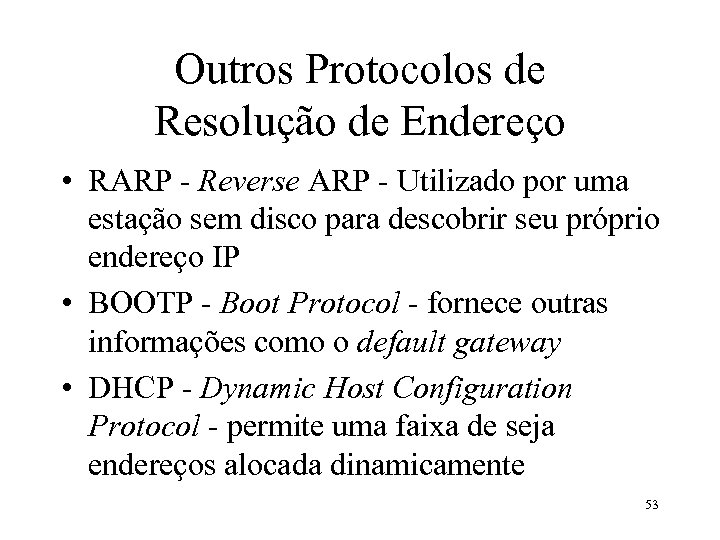

Outros Protocolos de Resolução de Endereço • RARP - Reverse ARP - Utilizado por uma estação sem disco para descobrir seu próprio endereço IP • BOOTP - Boot Protocol - fornece outras informações como o default gateway • DHCP - Dynamic Host Configuration Protocol - permite uma faixa de seja endereços alocada dinamicamente 53

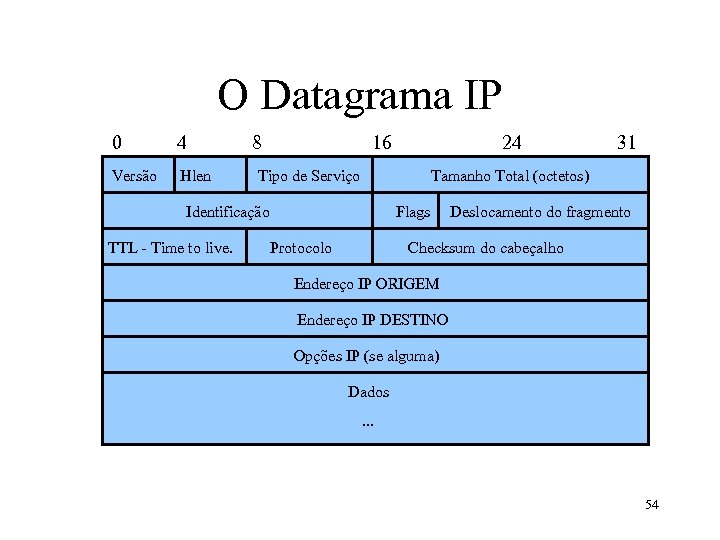

O Datagrama IP 0 4 Versão Hlen 8 16 Tipo de Serviço 31 Tamanho Total (octetos) Identificação TTL - Time to live. 24 Flags Protocolo Deslocamento do fragmento Checksum do cabeçalho Endereço IP ORIGEM Endereço IP DESTINO Opções IP (se alguma) Dados. . . 54

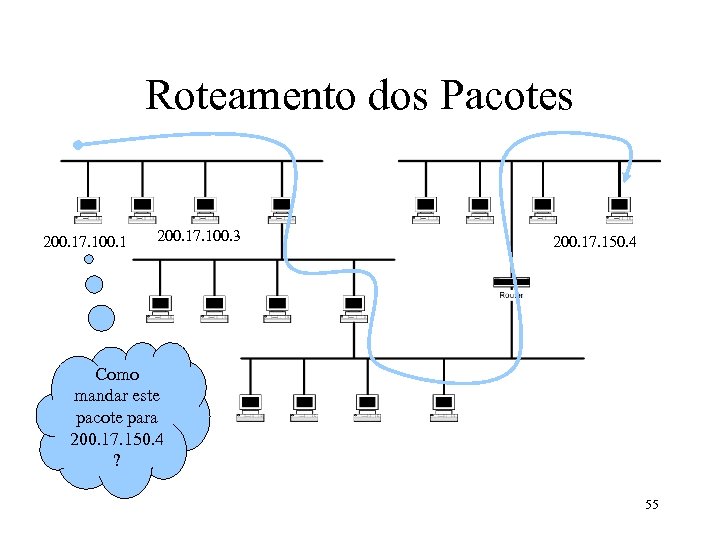

Roteamento dos Pacotes 200. 17. 100. 1 200. 17. 100. 3 200. 17. 150. 4 Como mandar este pacote para 200. 17. 150. 4 ? 55

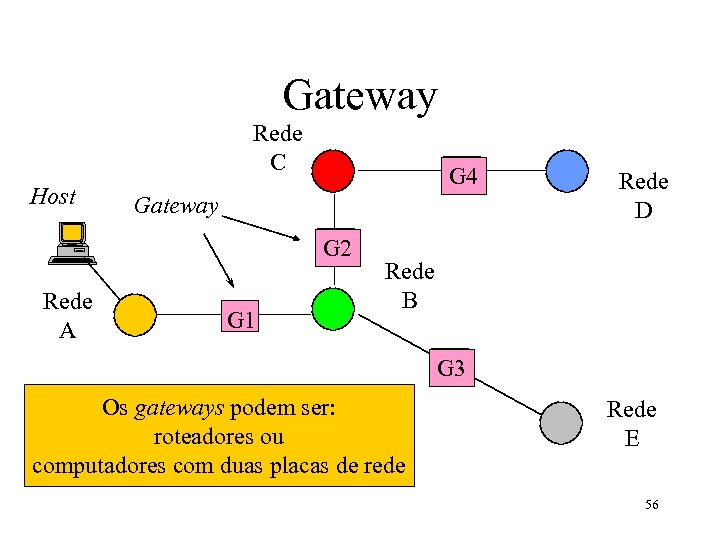

Gateway Rede C Host G 4 Gateway G 2 Rede A G 1 Rede D Rede B G 3 Os gateways podem ser: roteadores ou computadores com duas placas de rede Rede E 56

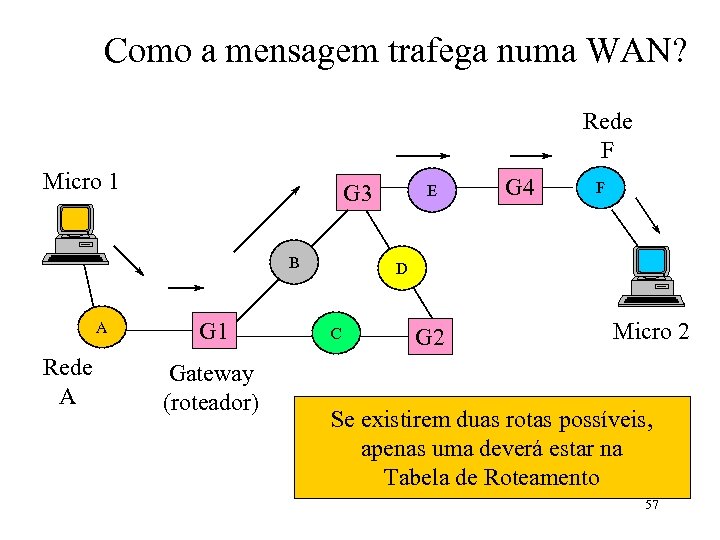

Como a mensagem trafega numa WAN? Rede F Micro 1 G 3 B A Rede A G 1 Gateway (roteador) E G 4 F D C G 2 Micro 2 Se existirem duas rotas possíveis, apenas uma deverá estar na Tabela de Roteamento 57

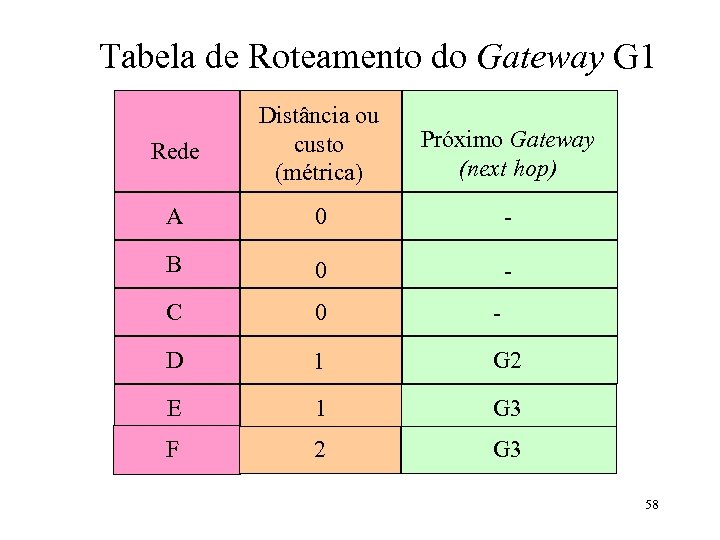

Tabela de Roteamento do Gateway G 1 Rede Distância ou custo (métrica) Próximo Gateway (next hop) A 0 - B 0 - C 0 - D 1 G 2 E 1 G 3 F 2 G 3 58

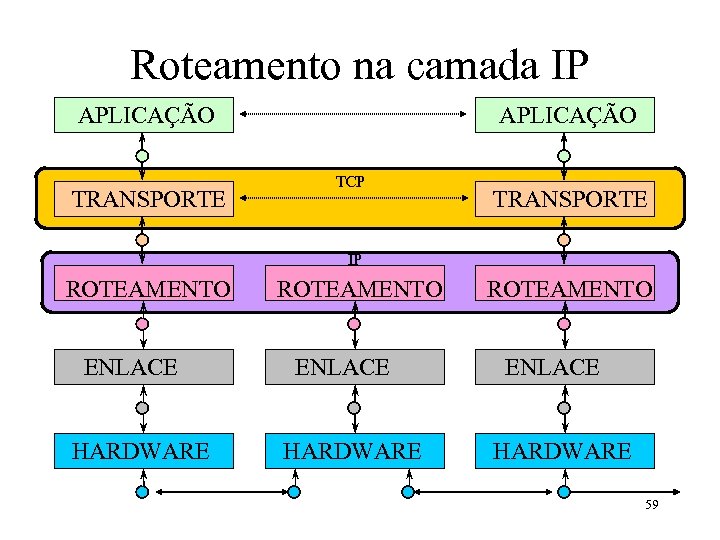

Roteamento na camada IP APLICAÇÃO TRANSPORTE APLICAÇÃO TCP TRANSPORTE IP ROTEAMENTO ENLACE HARDWARE 59

Tipos de Roteamento • Estático - A tabela de roteamento é configurada de forma manual pelo operador • Dinâmico - A tabela é dinâmicamente configurada, com informações trocadas entre os Roteadores 60

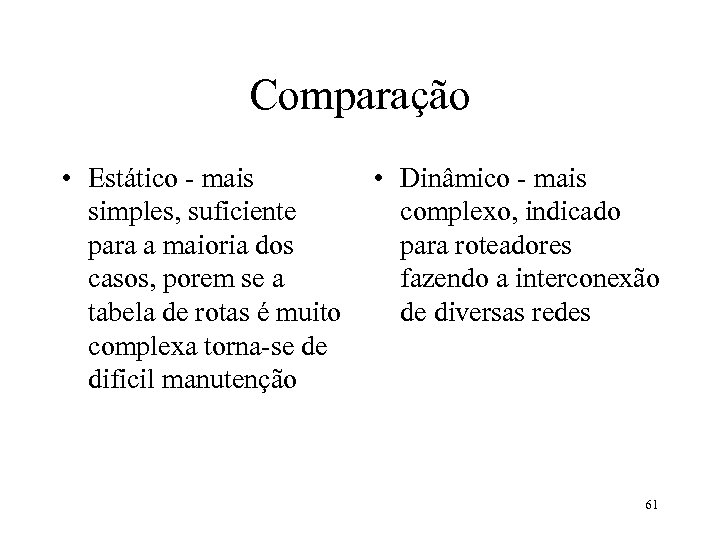

Comparação • Estático - mais simples, suficiente para a maioria dos casos, porem se a tabela de rotas é muito complexa torna-se de dificil manutenção • Dinâmico - mais complexo, indicado para roteadores fazendo a interconexão de diversas redes 61

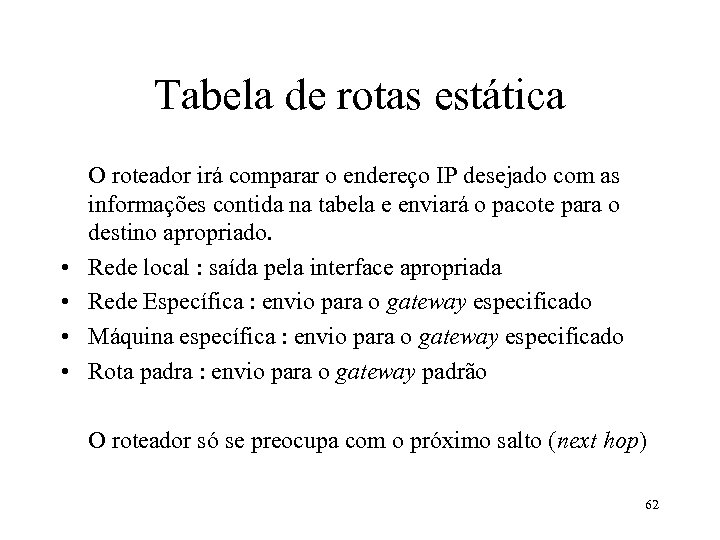

Tabela de rotas estática • • O roteador irá comparar o endereço IP desejado com as informações contida na tabela e enviará o pacote para o destino apropriado. Rede local : saída pela interface apropriada Rede Específica : envio para o gateway especificado Máquina específica : envio para o gateway especificado Rota padra : envio para o gateway padrão O roteador só se preocupa com o próximo salto (next hop) 62

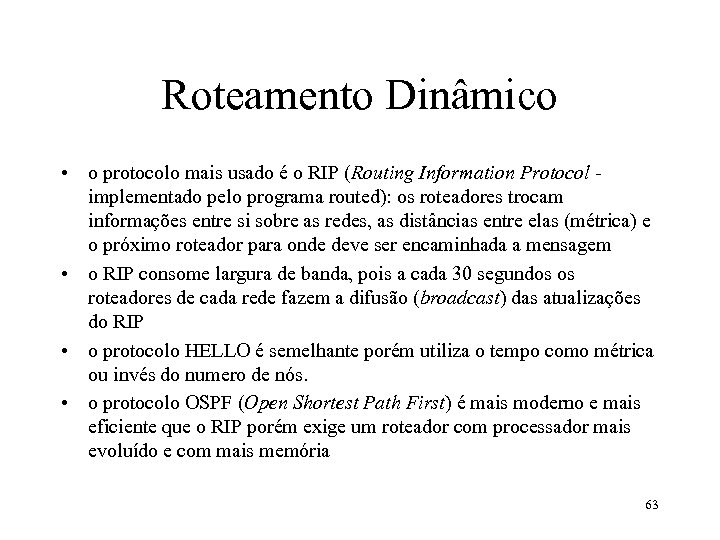

Roteamento Dinâmico • o protocolo mais usado é o RIP (Routing Information Protocol implementado pelo programa routed): os roteadores trocam informações entre si sobre as redes, as distâncias entre elas (métrica) e o próximo roteador para onde deve ser encaminhada a mensagem • o RIP consome largura de banda, pois a cada 30 segundos os roteadores de cada rede fazem a difusão (broadcast) das atualizações do RIP • o protocolo HELLO é semelhante porém utiliza o tempo como métrica ou invés do numero de nós. • o protocolo OSPF (Open Shortest Path First) é mais moderno e mais eficiente que o RIP porém exige um roteador com processador mais evoluído e com mais memória 63

O Problema da Convergência Algoritmos do tipo vetor de distância (distance vector) • Boas notícias trafegam rapidamente Distância em relação a A A 1 1 1 B 2 2 C 1 3 3 5 5 3 D 2 2 4 4 6 3 3 3 5 5 • Más notícias demoram a chegar 64

Sistemas Autônomos (AS) AS 1 EGP AS 2 IGP AS 3 EGP: Exterior Gateway Protocol 65

Protocolos Interiores e Exteriores • IGP: Interior Gateway Protocol ( RIP, Hello, OSPF) • EGP: Exterior Gateway Protocol (GGP, BGP-Border Gateway Protocol) 66

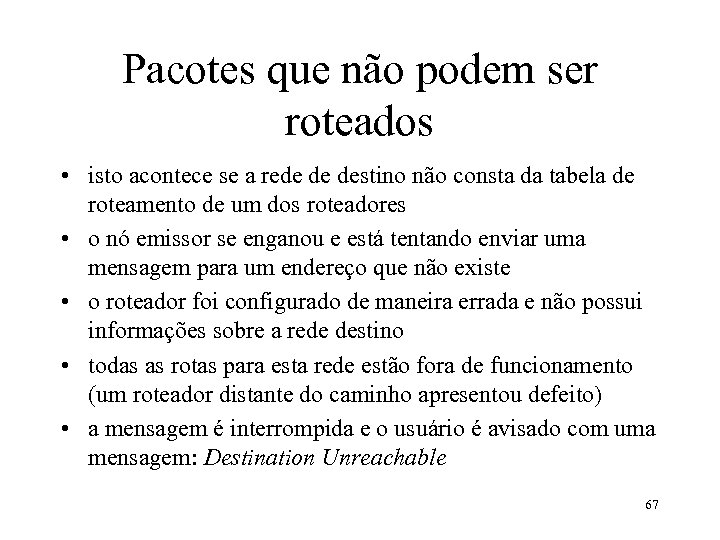

Pacotes que não podem ser roteados • isto acontece se a rede de destino não consta da tabela de roteamento de um dos roteadores • o nó emissor se enganou e está tentando enviar uma mensagem para um endereço que não existe • o roteador foi configurado de maneira errada e não possui informações sobre a rede destino • todas as rotas para esta rede estão fora de funcionamento (um roteador distante do caminho apresentou defeito) • a mensagem é interrompida e o usuário é avisado com uma mensagem: Destination Unreachable 67

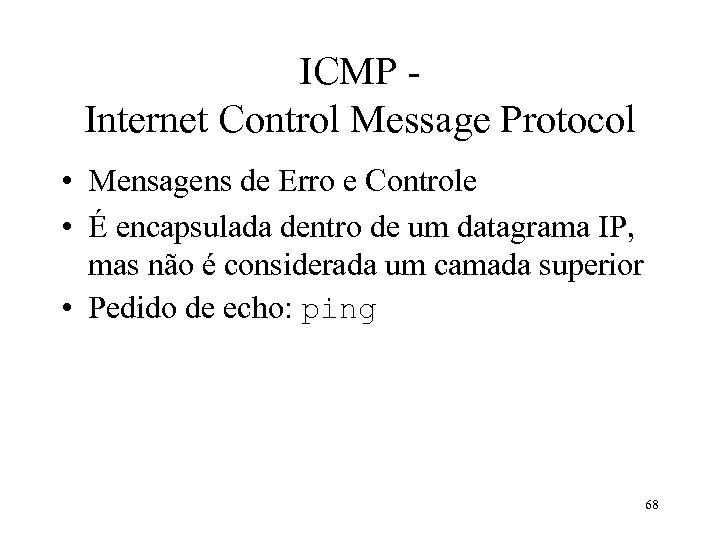

ICMP Internet Control Message Protocol • Mensagens de Erro e Controle • É encapsulada dentro de um datagrama IP, mas não é considerada um camada superior • Pedido de echo: ping 68

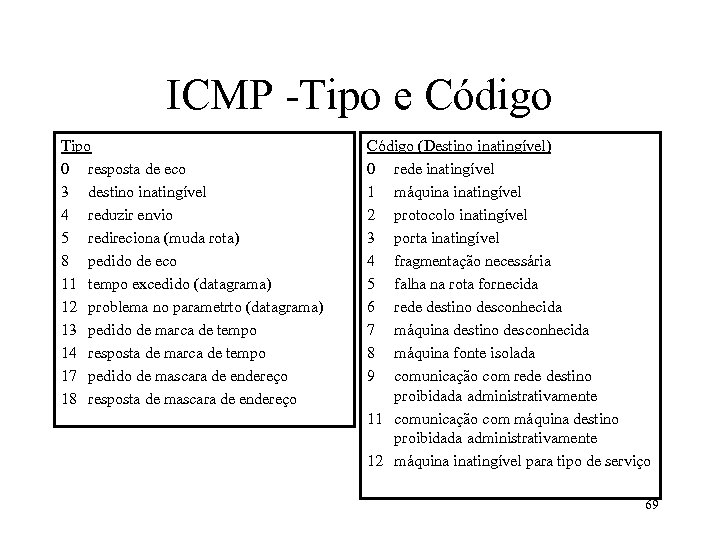

ICMP -Tipo e Código Tipo 0 resposta de eco 3 destino inatingível 4 reduzir envio 5 redireciona (muda rota) 8 pedido de eco 11 tempo excedido (datagrama) 12 problema no parametrto (datagrama) 13 pedido de marca de tempo 14 resposta de marca de tempo 17 pedido de mascara de endereço 18 resposta de mascara de endereço Código (Destino inatingível) 0 rede inatingível 1 máquina inatingível 2 protocolo inatingível 3 porta inatingível 4 fragmentação necessária 5 falha na rota fornecida 6 rede destino desconhecida 7 máquina destino desconhecida 8 máquina fonte isolada 9 comunicação com rede destino proibidada administrativamente 11 comunicação com máquina destino proibidada administrativamente 12 máquina inatingível para tipo de serviço 69

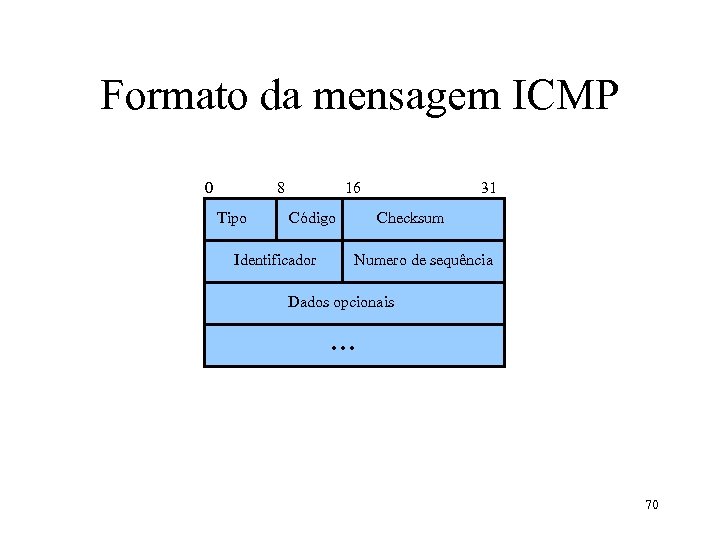

Formato da mensagem ICMP 0 8 Tipo 16 Código Identificador 31 Checksum Numero de sequência Dados opcionais . . . 70

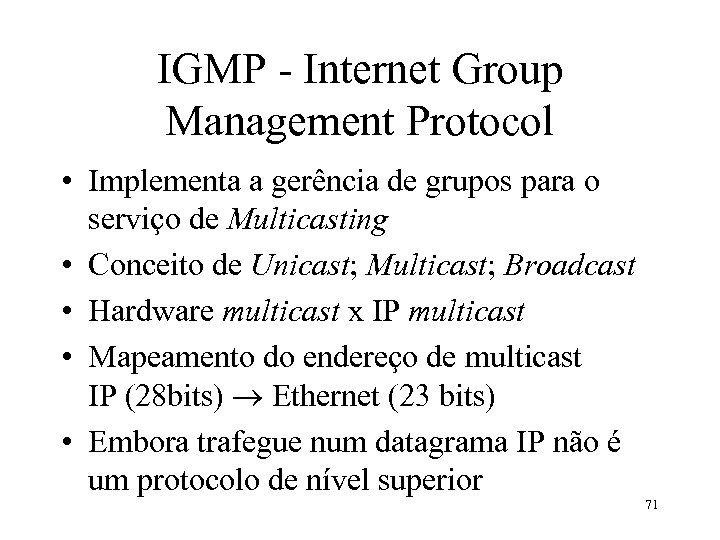

IGMP - Internet Group Management Protocol • Implementa a gerência de grupos para o serviço de Multicasting • Conceito de Unicast; Multicast; Broadcast • Hardware multicast x IP multicast • Mapeamento do endereço de multicast IP (28 bits) Ethernet (23 bits) • Embora trafegue num datagrama IP não é um protocolo de nível superior 71

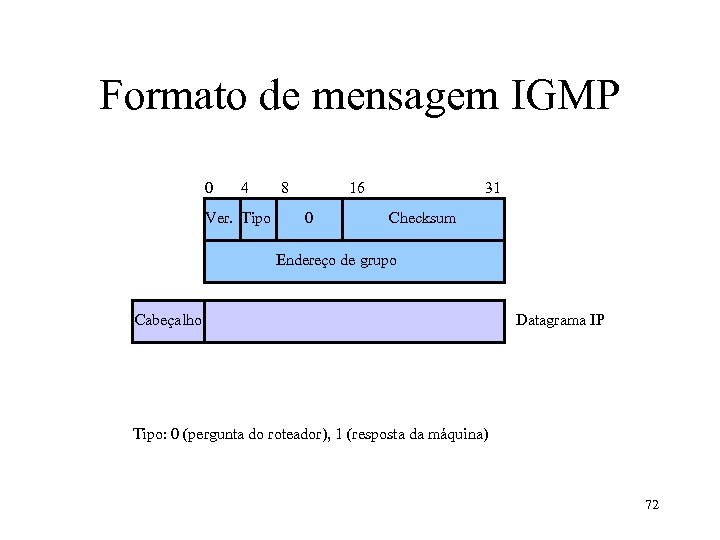

Formato de mensagem IGMP 0 4 Ver. Tipo 8 16 0 31 Checksum Endereço de grupo Cabeçalho Datagrama IP Tipo: 0 (pergunta do roteador), 1 (resposta da máquina) 72

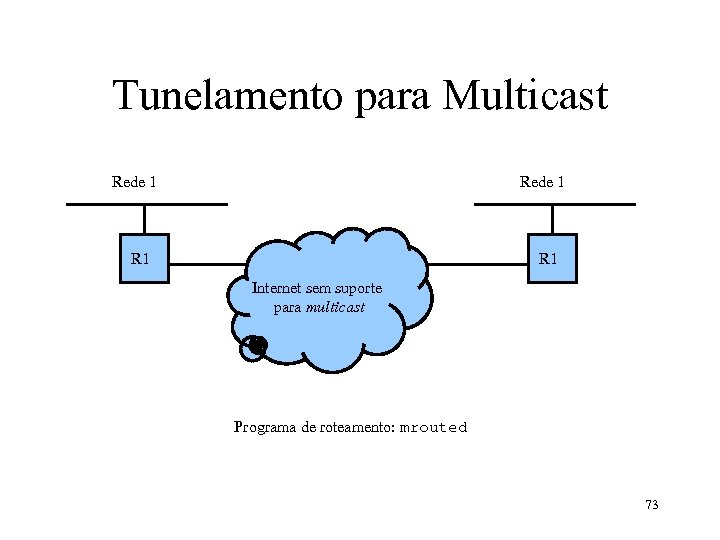

Tunelamento para Multicast Rede 1 R 1 Internet sem suporte para multicast Programa de roteamento: mrouted 73

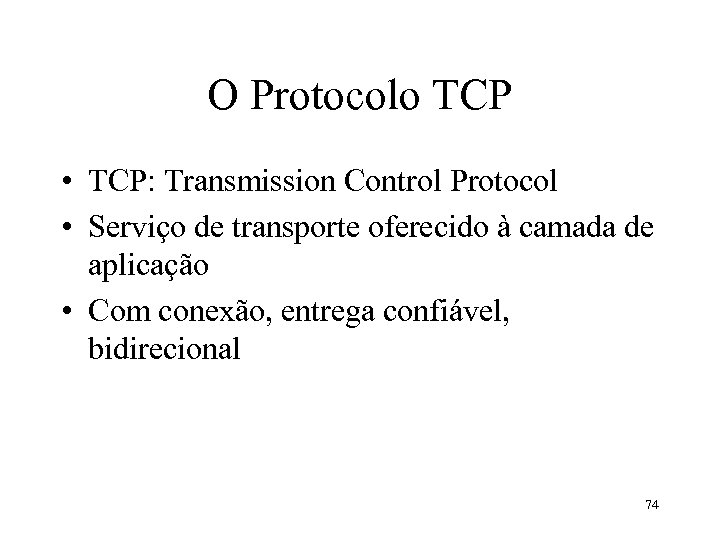

O Protocolo TCP • TCP: Transmission Control Protocol • Serviço de transporte oferecido à camada de aplicação • Com conexão, entrega confiável, bidirecional 74

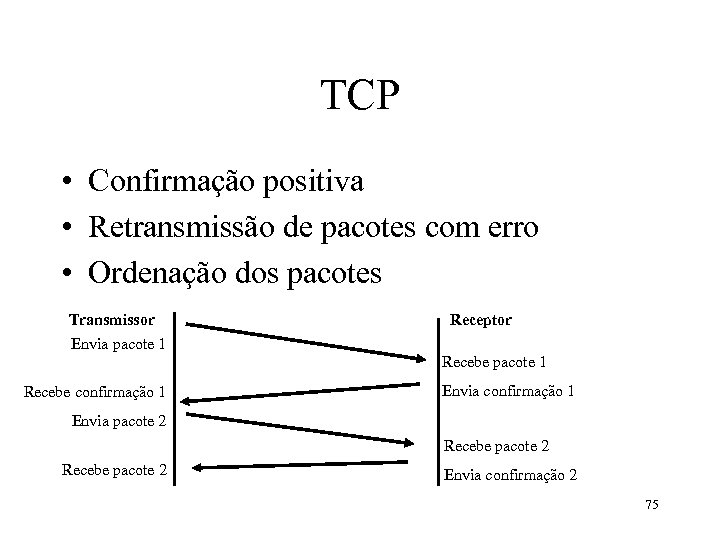

TCP • Confirmação positiva • Retransmissão de pacotes com erro • Ordenação dos pacotes Transmissor Envia pacote 1 Receptor Recebe pacote 1 Recebe confirmação 1 Envia pacote 2 Recebe pacote 2 Envia confirmação 2 75

Janela Deslizante Transmissor Envia pacote 1 Envia pacote 2 Envia pacote 3 Receptor Recebe pacote 1 Envia confirmação 1 Recebe pacote 2 Envia confirmação 2 Recebe pacote 3 Envia confirmação 3 Recebe confirmação 3 1 2 3 4 5 6 7 8 9 10 O tamanho variável permite um aproveitamento melhor da banda e ao mesmo tempo é responsável pelo controle de fluxo 76

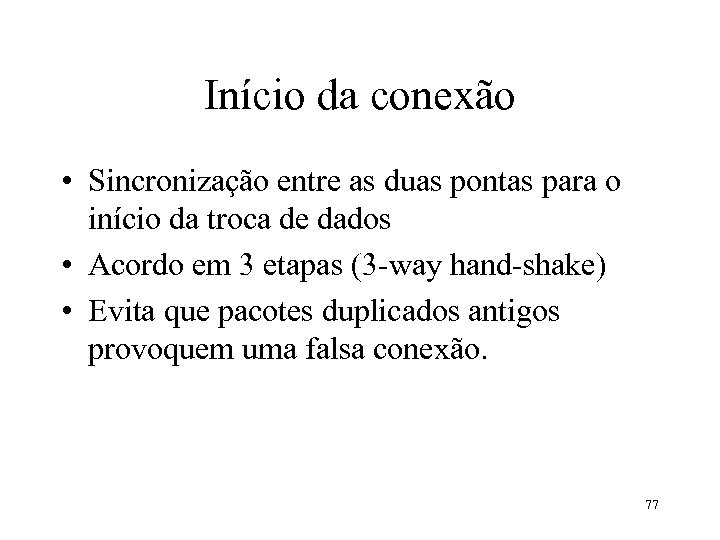

Início da conexão • Sincronização entre as duas pontas para o início da troca de dados • Acordo em 3 etapas (3 -way hand-shake) • Evita que pacotes duplicados antigos provoquem uma falsa conexão. 77

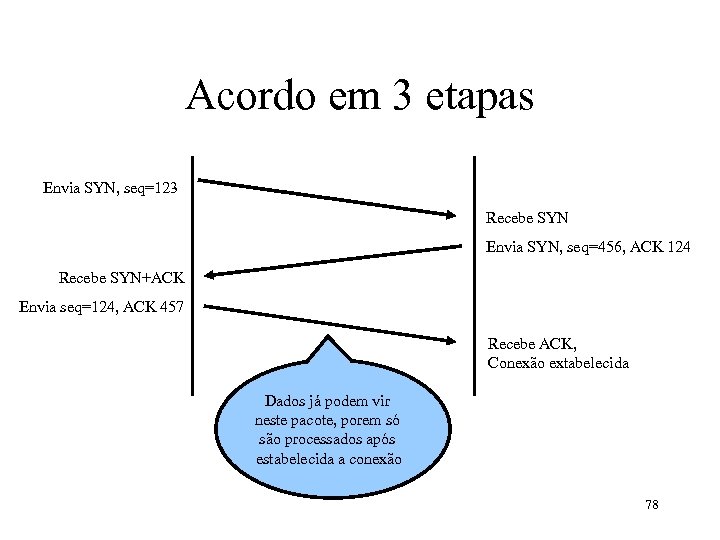

Acordo em 3 etapas Envia SYN, seq=123 Recebe SYN Envia SYN, seq=456, ACK 124 Recebe SYN+ACK Envia seq=124, ACK 457 Recebe ACK, Conexão extabelecida Dados já podem vir neste pacote, porem só são processados após estabelecida a conexão 78

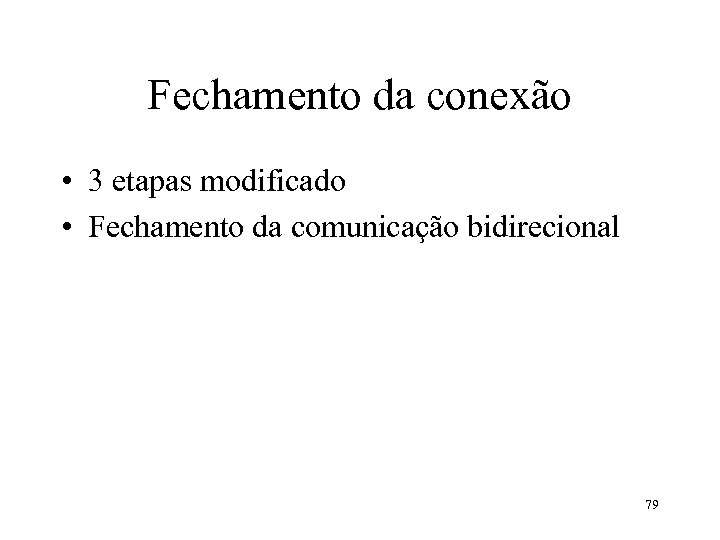

Fechamento da conexão • 3 etapas modificado • Fechamento da comunicação bidirecional 79

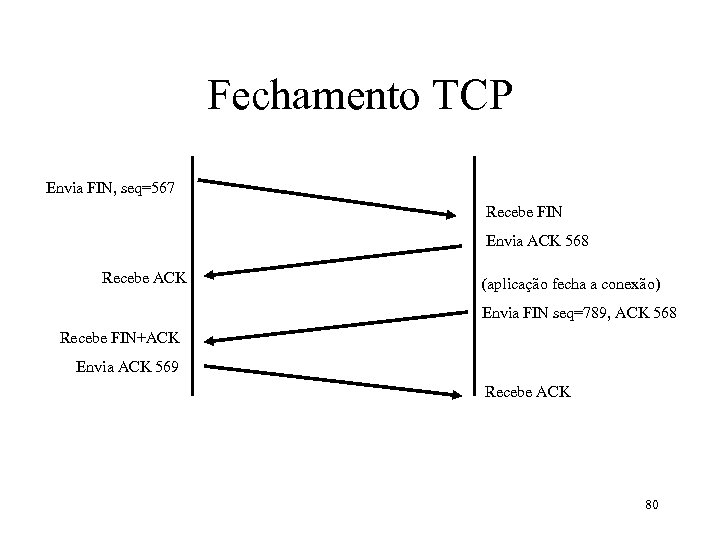

Fechamento TCP Envia FIN, seq=567 Recebe FIN Envia ACK 568 Recebe ACK (aplicação fecha a conexão) Envia FIN seq=789, ACK 568 Recebe FIN+ACK Envia ACK 569 Recebe ACK 80

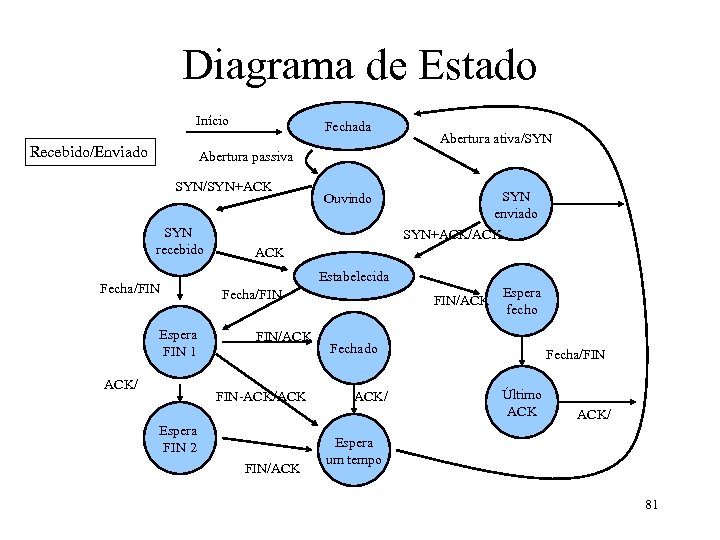

Diagrama de Estado Início Recebido/Enviado Fechada Abertura ativa/SYN Abertura passiva SYN/SYN+ACK SYN recebido Fecha/FIN Espera FIN 1 ACK/ SYN enviado Ouvindo SYN+ACK/ACK Estabelecida Fecha/FIN FIN/ACK FIN-ACK/ACK Espera FIN 2 FIN/ACK Espera fecho Fechado ACK/ Fecha/FIN Último ACK/ Espera um tempo 81

O Problema da Janela Desprezível • Se o envio é muito mais rápido que a recepção, quando um pequeno espaço no buffer é anunciado ele logo fica preenchido. • Solução: regras no envio e na recepção • Receptor só anuncia quando o tamanho é suficiente (maior que a metade) • Transmissor acumula os dados e transmite após o recebimento da confirmação anterior 82

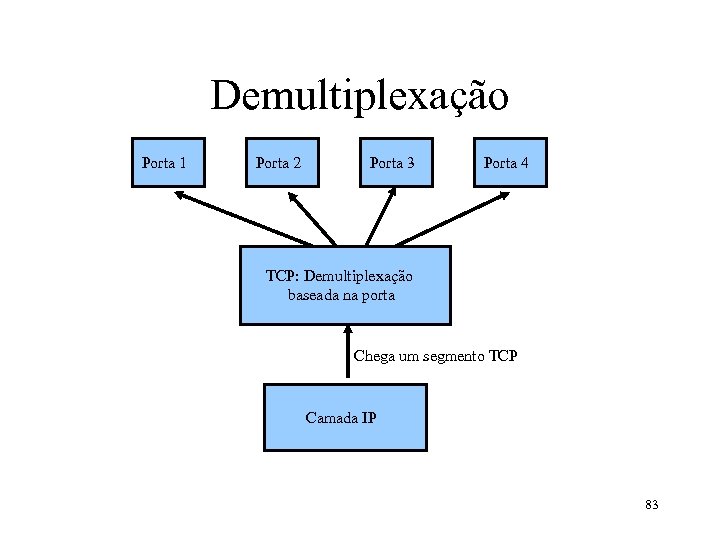

Demultiplexação Porta 1 Porta 2 Porta 3 Porta 4 TCP: Demultiplexação baseada na porta Chega um segmento TCP Camada IP 83

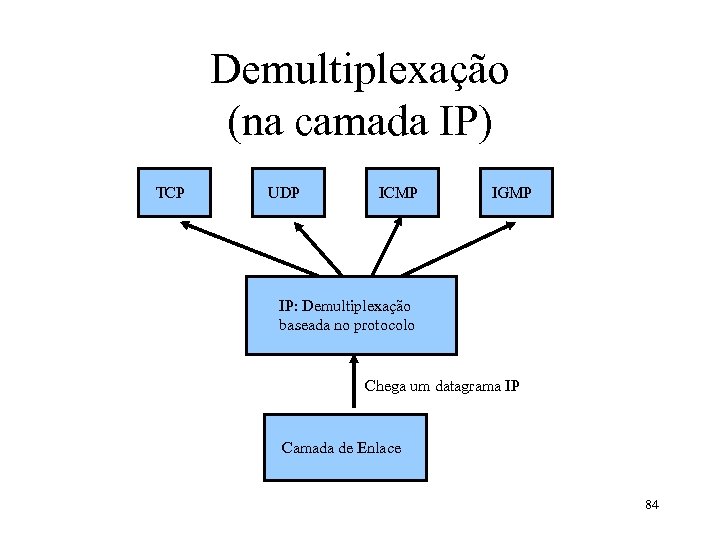

Demultiplexação (na camada IP) TCP UDP ICMP IGMP IP: Demultiplexação baseada no protocolo Chega um datagrama IP Camada de Enlace 84

Demultiplexação (na camada de Enlace) IP ARP RARP Enlace: Demultiplexação baseada no tipo de quadro Chega um Quadro Camada Física 85

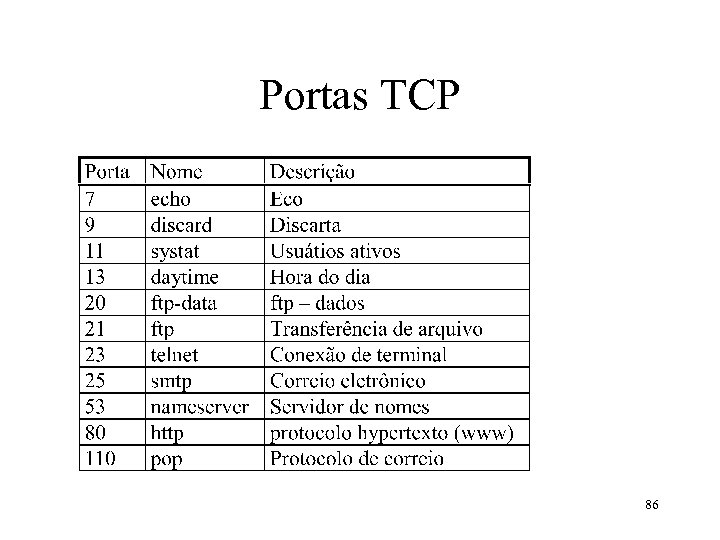

Portas TCP 86

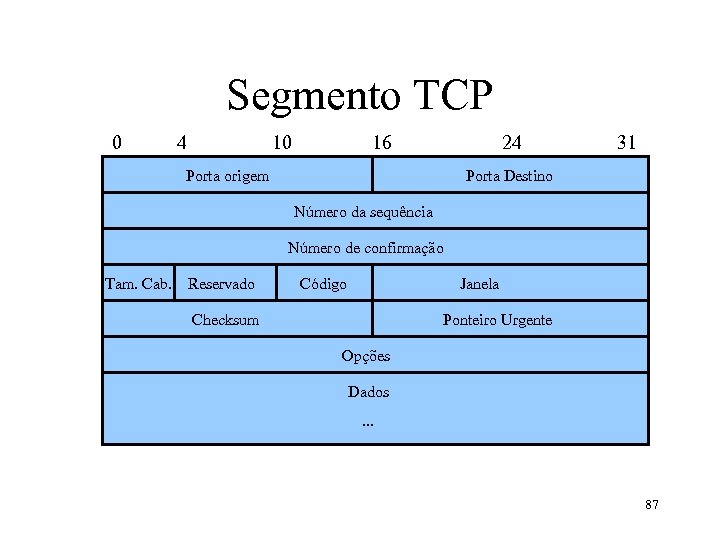

Segmento TCP 0 4 10 16 24 Porta origem 31 Porta Destino Número da sequência Número de confirmação Tam. Cab. Reservado Código Janela Checksum Ponteiro Urgente Opções Dados. . . 87

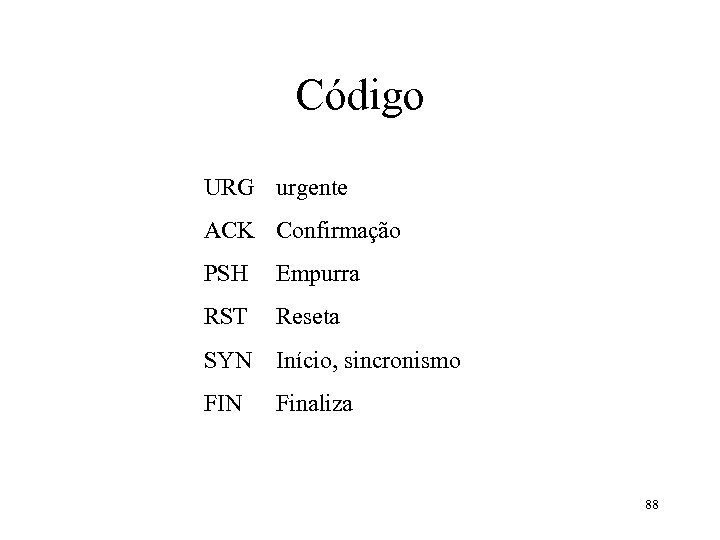

Código URG urgente ACK Confirmação PSH Empurra RST Reseta SYN Início, sincronismo FIN Finaliza 88

Ponto de Conexão • A conexão é identificada por um par de “pontos terminais” (endpoints) • Cada ponto de conexão é definido por um par (endereço IP, porta) • Por exemplo, uma conexão é unicamente identificada por: {(200. 28. 20. 1, 1038), (200. 35. 39. 3, 23)} 89

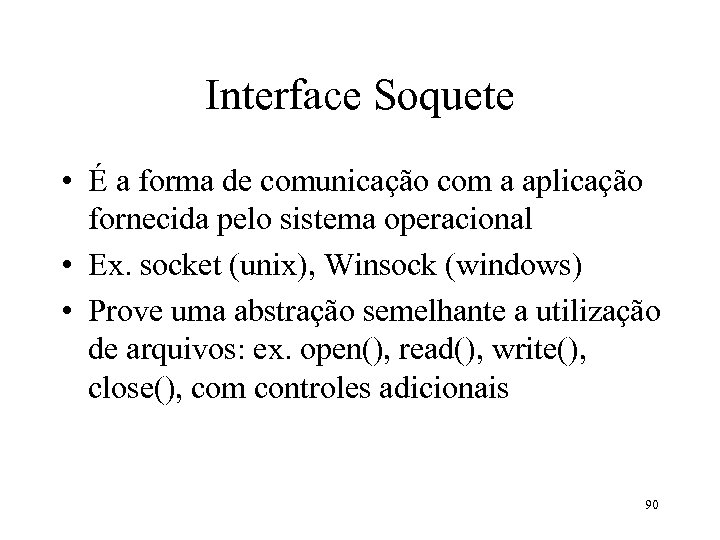

Interface Soquete • É a forma de comunicação com a aplicação fornecida pelo sistema operacional • Ex. socket (unix), Winsock (windows) • Prove uma abstração semelhante a utilização de arquivos: ex. open(), read(), write(), close(), com controles adicionais 90

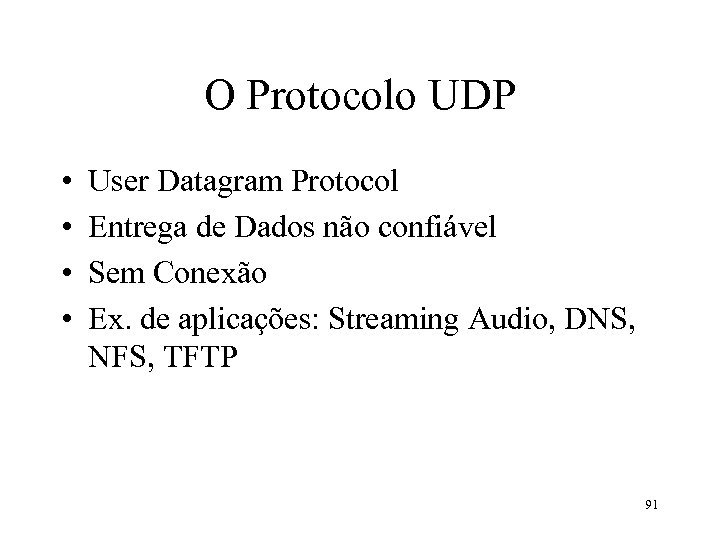

O Protocolo UDP • • User Datagram Protocol Entrega de Dados não confiável Sem Conexão Ex. de aplicações: Streaming Audio, DNS, NFS, TFTP 91

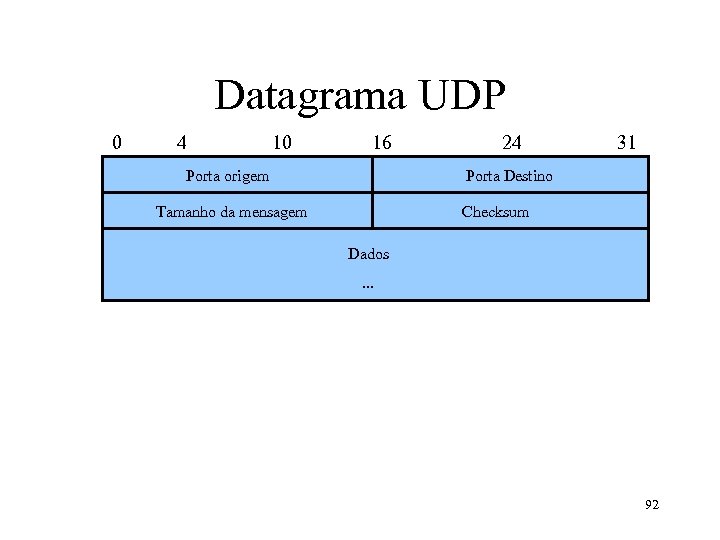

Datagrama UDP 0 4 10 16 Porta origem 24 31 Porta Destino Tamanho da mensagem Checksum Dados. . . 92

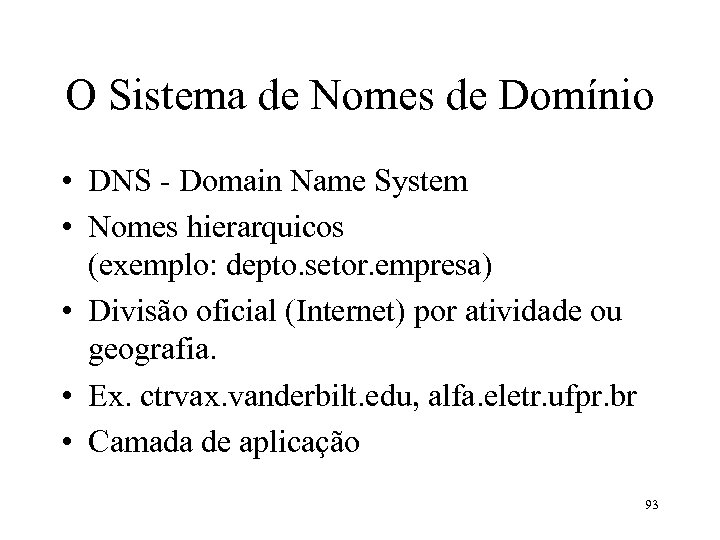

O Sistema de Nomes de Domínio • DNS - Domain Name System • Nomes hierarquicos (exemplo: depto. setor. empresa) • Divisão oficial (Internet) por atividade ou geografia. • Ex. ctrvax. vanderbilt. edu, alfa. eletr. ufpr. br • Camada de aplicação 93

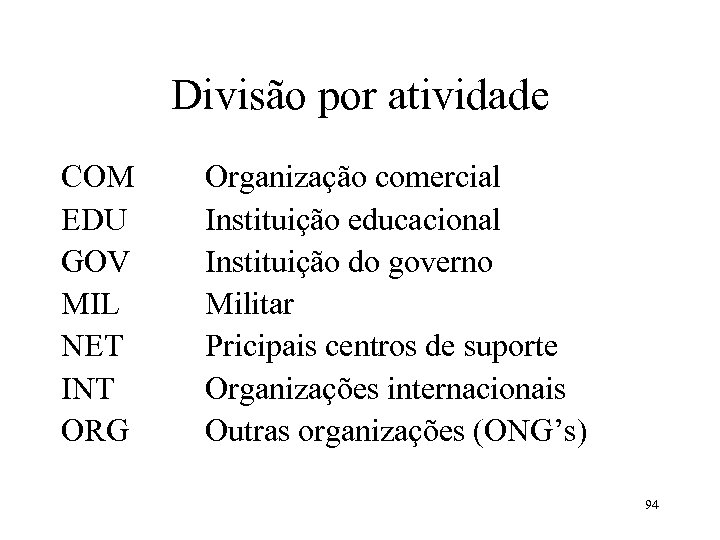

Divisão por atividade COM EDU GOV MIL NET INT ORG Organização comercial Instituição educacional Instituição do governo Militar Pricipais centros de suporte Organizações internacionais Outras organizações (ONG’s) 94

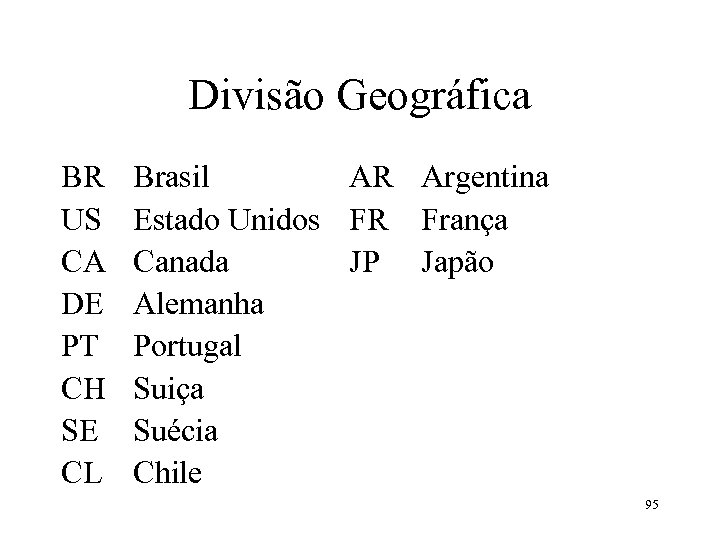

Divisão Geográfica BR US CA DE PT CH SE CL Brasil AR Argentina Estado Unidos FR França Canada JP Japão Alemanha Portugal Suiça Suécia Chile 95

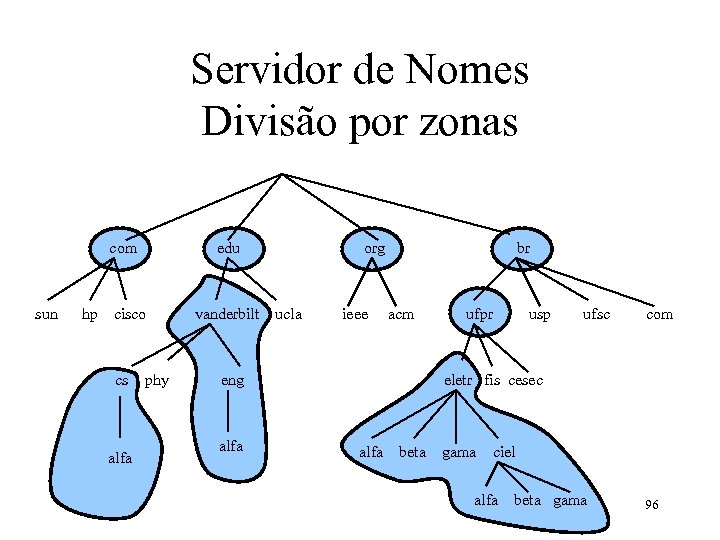

Servidor de Nomes Divisão por zonas com sun hp edu cisco cs alfa phy vanderbilt org ucla ieee br acm eng alfa ufpr usp ufsc com eletr fis cesec alfa beta gama ciel alfa beta gama 96

Resolução de nomes • Resolução recursiva x resolução iterativa ? alfa. eng. vanderbilt. edu 1 2 alfa. eletr. ufpr. br ns. ufpr. br 8 3 4 ns. fapesp. br 7 edu-server. net 6 vanderbilt. edu 5 alfa. vanderbilt. edu = 195. 123. 10. 3 (non authoritative) 97

Tipos de Campos Tipo SOA A MX NS CNAME PTR HINFO Nome Start of Authority Host Address Mail e. Xchanger Name Server Canonical name Pointer Host descriptio Descrição Início da zona de autoridade Endereço IP Servidor de correio Servidor de nomes Nome canônico ponteiro (apelido) Informações sobre a máquina 98

Tipos de pergunta e Resposta Pergunta • recursiva x iterativa • nome x endereço • Tipo de objeto (A, MX, HINFO, . . . ) Resposta • Autorizada x Não Autorizada 99

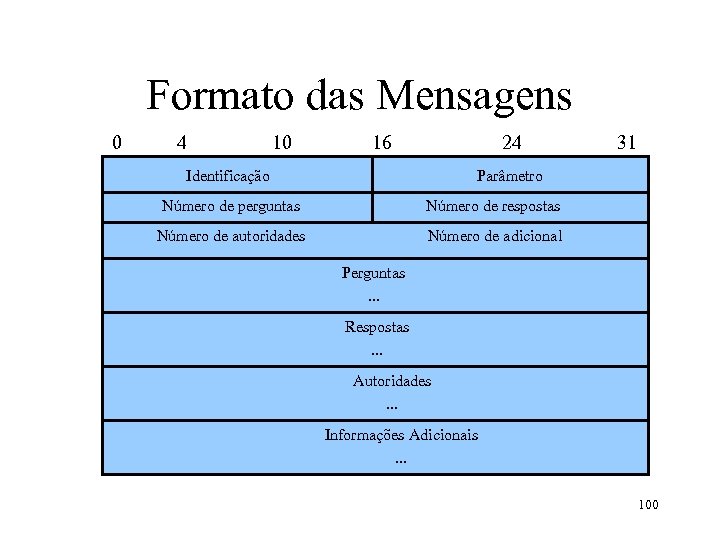

Formato das Mensagens 0 4 10 16 24 Identificação 31 Parâmetro Número de perguntas Número de respostas Número de autoridades Número de adicional Perguntas. . . Respostas. . . Autoridades. . . Informações Adicionais. . . 100

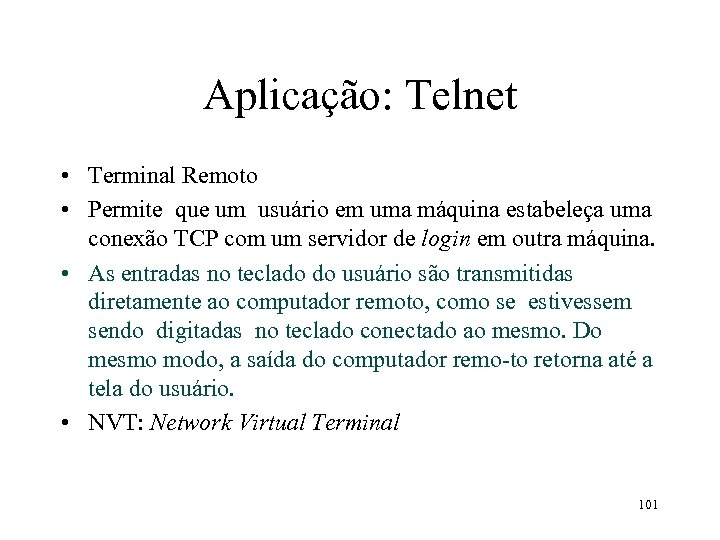

Aplicação: Telnet • Terminal Remoto • Permite que um usuário em uma máquina estabeleça uma conexão TCP com um servidor de login em outra máquina. • As entradas no teclado do usuário são transmitidas diretamente ao computador remoto, como se estivessem sendo digitadas no teclado conectado ao mesmo. Do mesmo modo, a saída do computador remo-to retorna até a tela do usuário. • NVT: Network Virtual Terminal 101

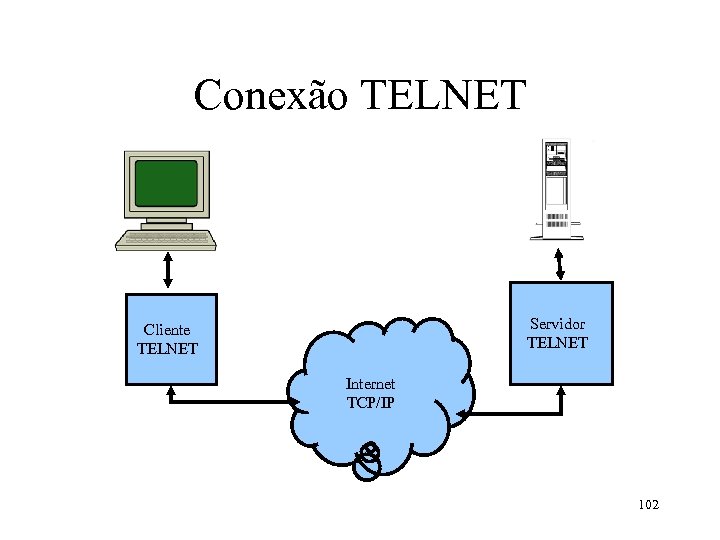

Conexão TELNET Servidor TELNET Cliente TELNET Internet TCP/IP 102

Exemplo de Controles Código BEL BS HT LF VT FF CR Valor 7 8 9 10 11 12 13 Significado Som audível ou sinal visível (sem movimento) Move para esquerda apagando um caracter Move para próxima tabulação à direita Move verticalmente para a próxima linha Move para a próxima tabulação vertical Move para o início da página Move para o início da linha 103

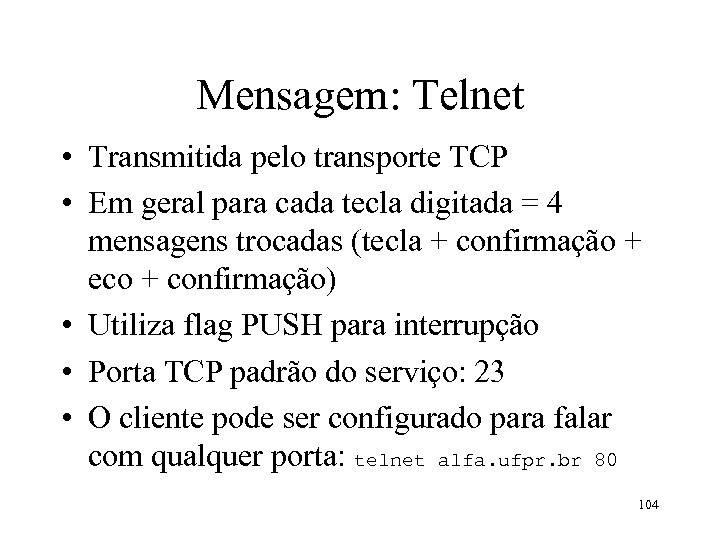

Mensagem: Telnet • Transmitida pelo transporte TCP • Em geral para cada tecla digitada = 4 mensagens trocadas (tecla + confirmação + eco + confirmação) • Utiliza flag PUSH para interrupção • Porta TCP padrão do serviço: 23 • O cliente pode ser configurado para falar com qualquer porta: telnet alfa. ufpr. br 80 104

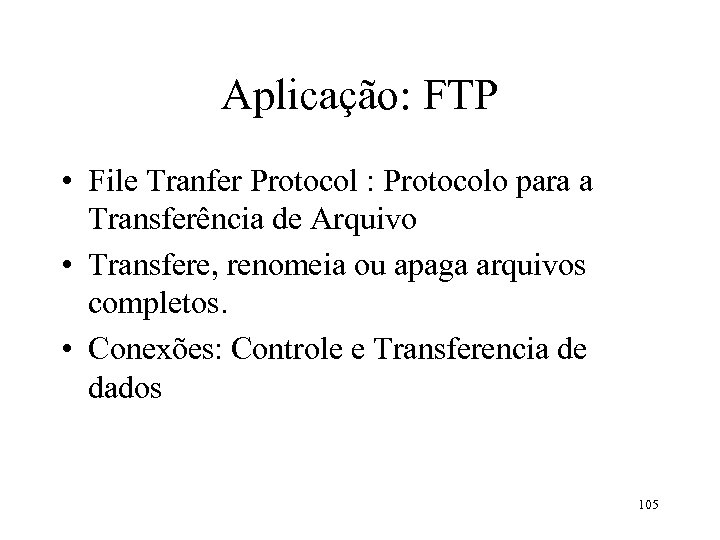

Aplicação: FTP • File Tranfer Protocol : Protocolo para a Transferência de Arquivo • Transfere, renomeia ou apaga arquivos completos. • Conexões: Controle e Transferencia de dados 105

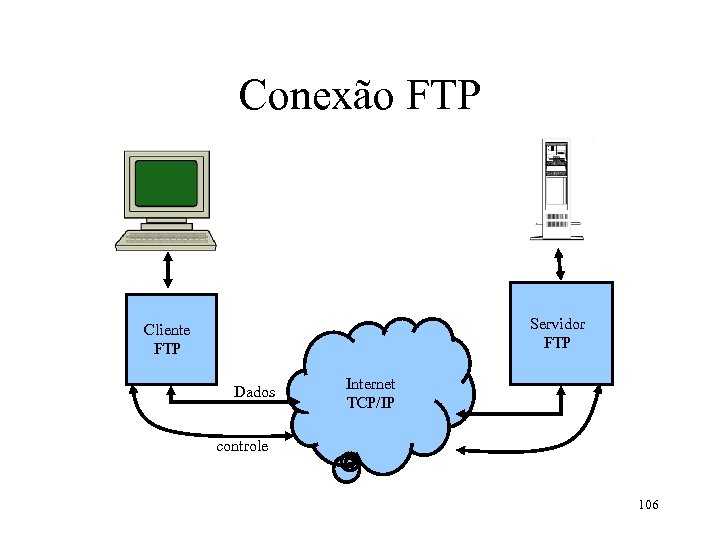

Conexão FTP Servidor FTP Cliente FTP Dados Internet TCP/IP controle 106

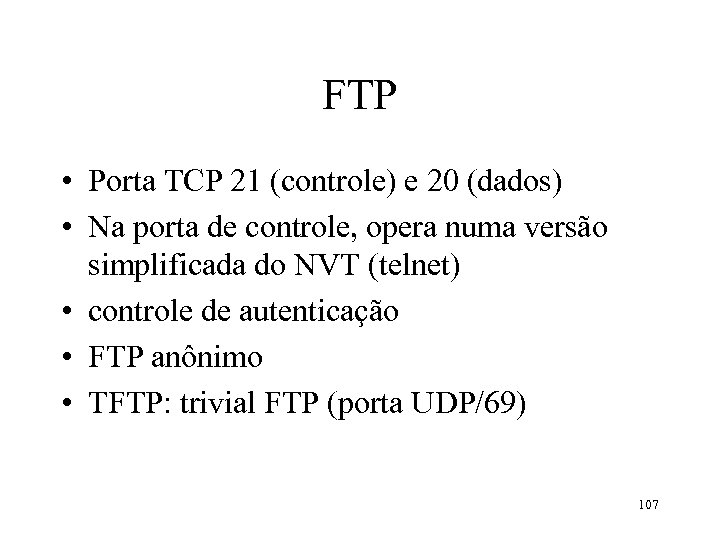

FTP • Porta TCP 21 (controle) e 20 (dados) • Na porta de controle, opera numa versão simplificada do NVT (telnet) • controle de autenticação • FTP anônimo • TFTP: trivial FTP (porta UDP/69) 107

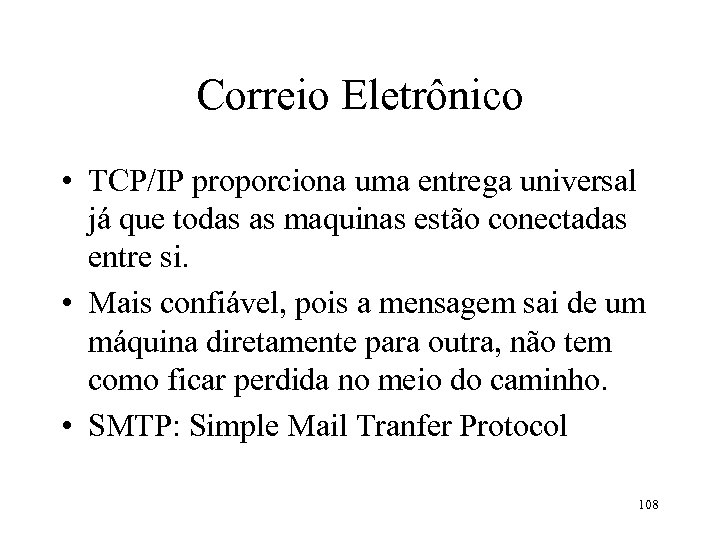

Correio Eletrônico • TCP/IP proporciona uma entrega universal já que todas as maquinas estão conectadas entre si. • Mais confiável, pois a mensagem sai de um máquina diretamente para outra, não tem como ficar perdida no meio do caminho. • SMTP: Simple Mail Tranfer Protocol 108

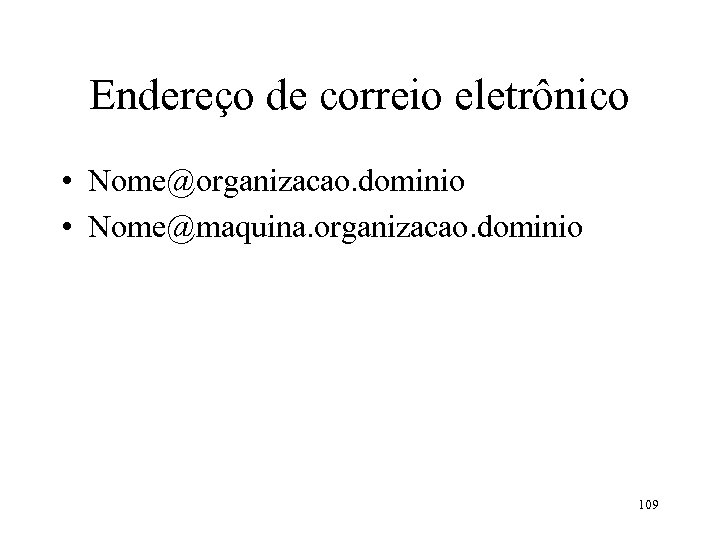

Endereço de correio eletrônico • Nome@organizacao. dominio • Nome@maquina. organizacao. dominio 109

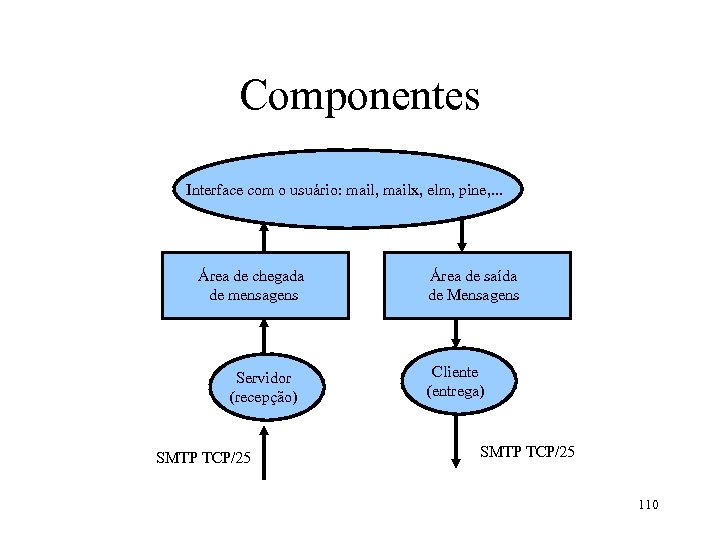

Componentes Interface com o usuário: mail, mailx, elm, pine, . . . Área de chegada de mensagens Servidor (recepção) SMTP TCP/25 Área de saída de Mensagens Cliente (entrega) SMTP TCP/25 110

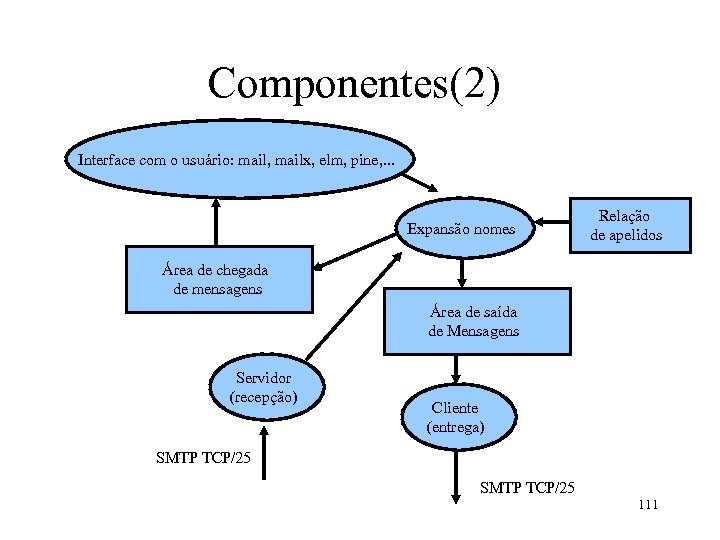

Componentes(2) Interface com o usuário: mail, mailx, elm, pine, . . . Expansão nomes Relação de apelidos Área de chegada de mensagens Área de saída de Mensagens Servidor (recepção) Cliente (entrega) SMTP TCP/25 111

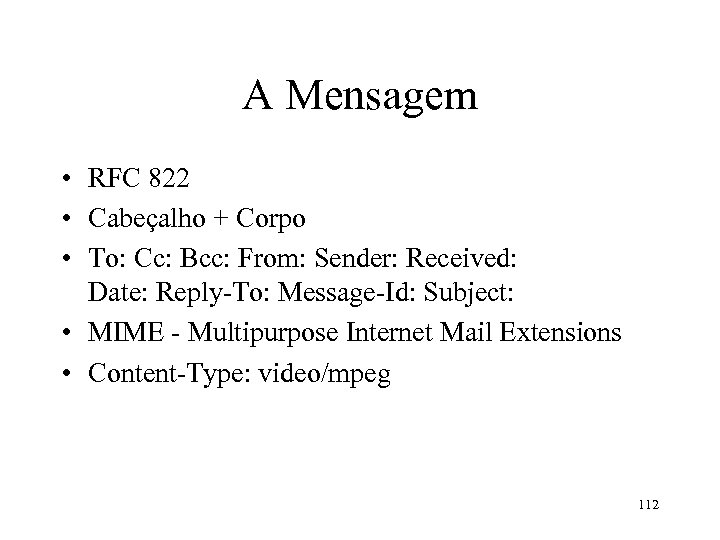

A Mensagem • RFC 822 • Cabeçalho + Corpo • To: Cc: Bcc: From: Sender: Received: Date: Reply-To: Message-Id: Subject: • MIME - Multipurpose Internet Mail Extensions • Content-Type: video/mpeg 112

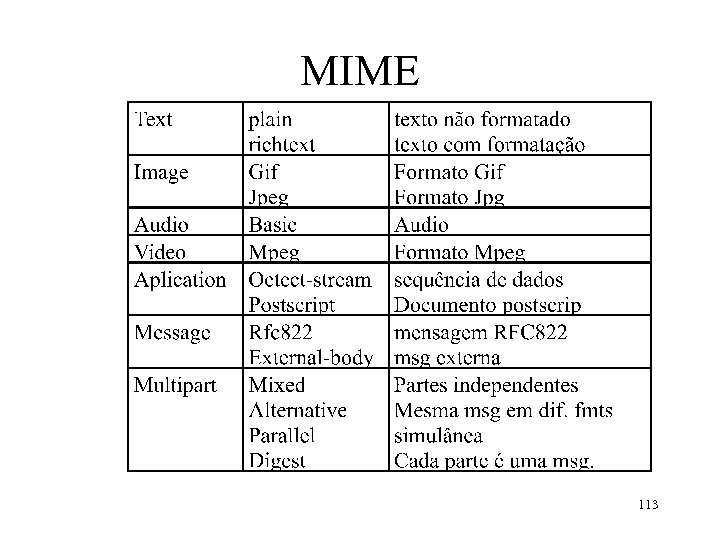

MIME 113

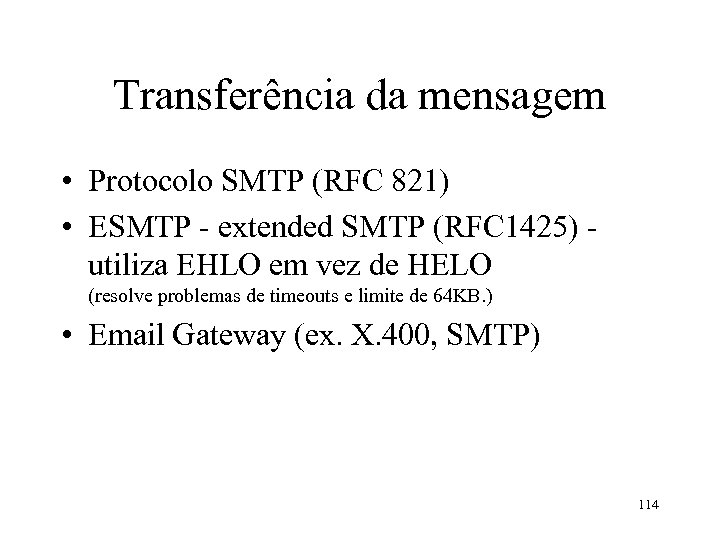

Transferência da mensagem • Protocolo SMTP (RFC 821) • ESMTP - extended SMTP (RFC 1425) utiliza EHLO em vez de HELO (resolve problemas de timeouts e limite de 64 KB. ) • Email Gateway (ex. X. 400, SMTP) 114

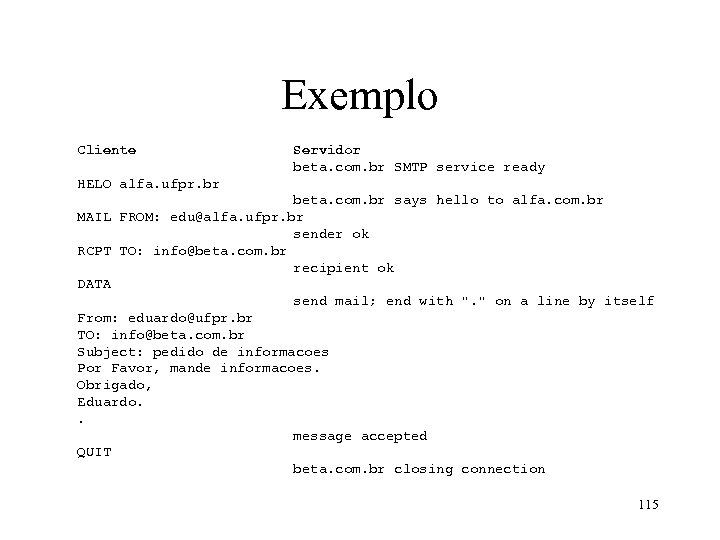

Exemplo Cliente Servidor beta. com. br SMTP service ready HELO alfa. ufpr. br beta. com. br says hello to alfa. com. br MAIL FROM: edu@alfa. ufpr. br sender ok RCPT TO: info@beta. com. br recipient ok DATA send mail; end with ". " on a line by itself From: eduardo@ufpr. br TO: info@beta. com. br Subject: pedido de informacoes Por Favor, mande informacoes. Obrigado, Eduardo. . message accepted QUIT beta. com. br closing connection 115

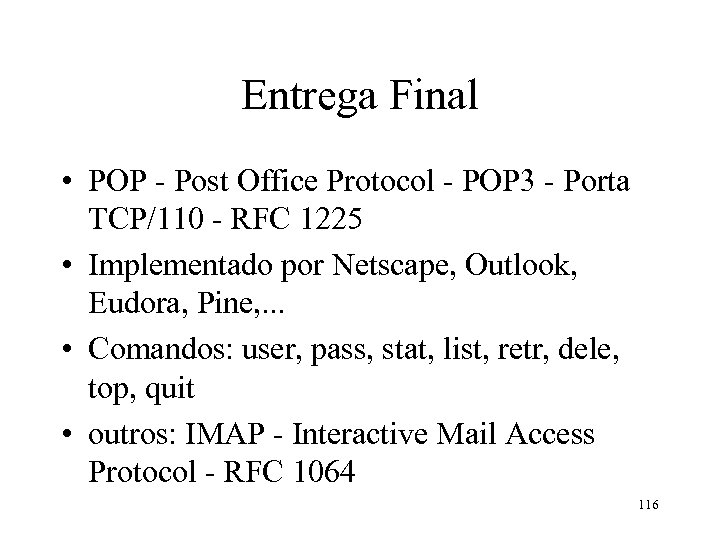

Entrega Final • POP - Post Office Protocol - POP 3 - Porta TCP/110 - RFC 1225 • Implementado por Netscape, Outlook, Eudora, Pine, . . . • Comandos: user, pass, stat, list, retr, dele, top, quit • outros: IMAP - Interactive Mail Access Protocol - RFC 1064 116

Listas de Discussão • USENET NEWS : grupos de discussão • Ex. comp. os. linux, alt. tv. simpsons, sci. geo. earthquakes, sci. med. orthopedics • NNTP - Network News Transfer Protocol, TCP/119, RFC 977 • Comandos: LIST, NEWSGROUP date, GROUP grp, NEWNEWS grp date, POST, IHAVE id, QUIT 117

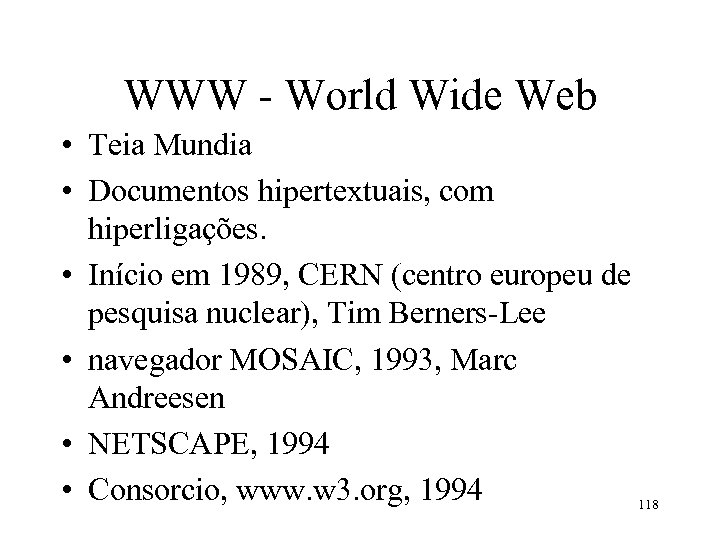

WWW - World Wide Web • Teia Mundia • Documentos hipertextuais, com hiperligações. • Início em 1989, CERN (centro europeu de pesquisa nuclear), Tim Berners-Lee • navegador MOSAIC, 1993, Marc Andreesen • NETSCAPE, 1994 • Consorcio, www. w 3. org, 1994 118

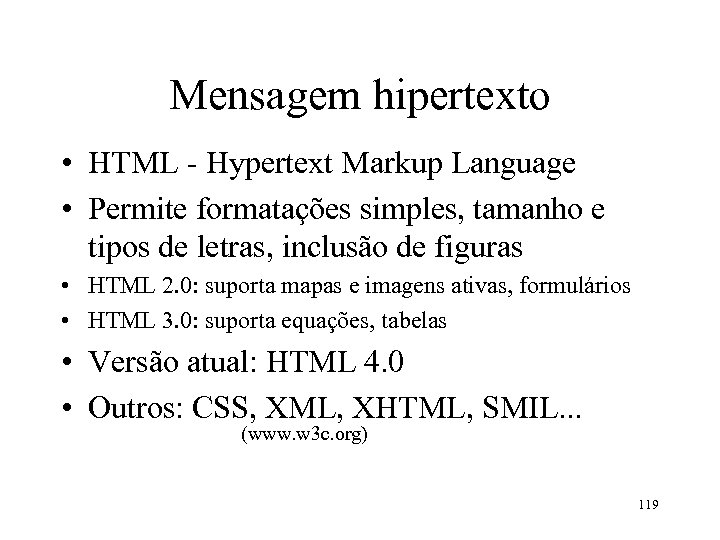

Mensagem hipertexto • HTML - Hypertext Markup Language • Permite formatações simples, tamanho e tipos de letras, inclusão de figuras • HTML 2. 0: suporta mapas e imagens ativas, formulários • HTML 3. 0: suporta equações, tabelas • Versão atual: HTML 4. 0 • Outros: CSS, XML, XHTML, SMIL. . . (www. w 3 c. org) 119

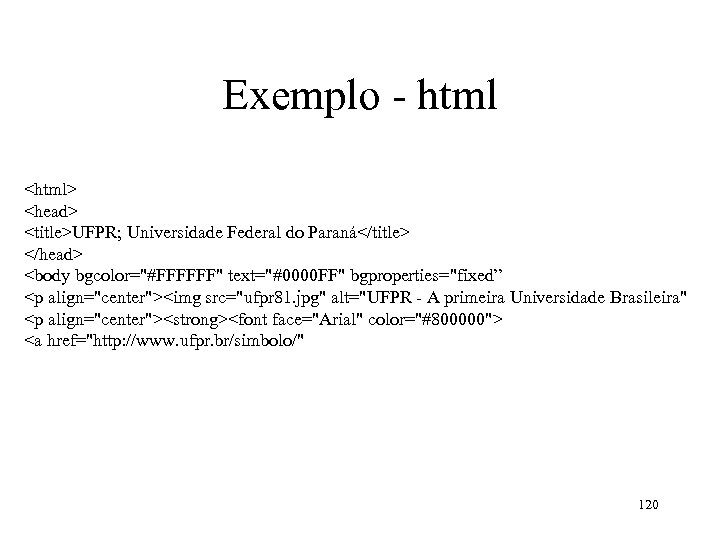

Exemplo - html
