Речная информационная служба на внутренних водных путях Украины
Основные международные нормативные документы для речных информационных служб ЕЭК ООН IMO/MMO IALA/MAMS Дунайская комиссия Центральная комиссия по судоходству на Рейне PIANC/ ПМАКС РУКОВОДЯЩИЕ ПРИНЦИПЫ И РЕКОМЕНДАЦИИ ДЛЯ РЕЧНЫХ ИНФОРМАЦИОННЫХ СЛУЖБ (РИС) (Резолюция ЕЭК ООН № 57 от 21. 10. 2005 г. ) Руководство и критерии для служб управления движением судов во внутренних водах (Резолюция ЕЭК ООН № 58 от 21. 10. 2005 г. ) Международные стандарты, касающиеся извещений судоводителям и систем электронных судовых сообщений во внутреннем судоходстве (Резолюция ЕЭК ООН № 60 от 20. 10. 2005 г. ) Международный стандарт для систем обнаружения и отслеживания судов на внутренних водных путях (VTT) (Резолюция ЕЭК ООН № 63 от 13. 10. 2006 г. ) Рекомендация, касающаяся системы отображения электронных карт и информации для внутреннего судоходства (Резолюция ЕЭК ООН № 48 от 25. 10. 2001 г. )
Основные национальные нормативные документы для речных информационных служб Положение о речной информационной службе на внутренних водных путях Украины (утверждено приказом № 7 Министерства инфраструктуры Украины от 25. 02. 2011 г. ) О мероприятиях по созданию речной информационной службы на внутренних водных путях Украины (утверждено приказом № 480 Министерства инфраструктуры Украины от 28. 10. 2011) О мероприятиях по внедрению речной информационной службы на внутренних водных путях Украины (утверждено приказом № 753 Министерства транспорта и связи Украины от 15. 10. 2010 г. ) Постановление Кабинета Министров Украины об утверждении Положения про государственную систему управления безопасностью судоходства (Постановление Кабмина Украины № 1137 от 07. 10. 2009 г. ) Положение о навигационном обеспечении на внутренних водных путях Украины (утверждено приказом № 498 Министерства транспорта Украины от 14. 06. 2007 г. ) Правила судоходства на внутренних водных путях Украины (утверждено приказом № 91 Министерства транспорта Украины от 16. 02. 2004 г. )
Речная информационная служба (РИС) – структурное подразделение ГП «Дельта-лоцман» , в состав которого входят главный центр, субцентры РИС и автоматические посты РИС, созданные с целью содействия повышению уровня безопасности судоходства и эффективности перевозок грузов и пассажиров внутренними водными речными путями Украины.
Задачи речной информационной службы Украины Главная задача РИС – содействовать повышению уровня безопасности судоходства, эффективности перевозок внутренними водными путями и защиты окружающей среды на внутренних водных путях путем предоставления судоводителям и авторизованным пользователям информации о состоянии судоходных путей (фарватере), уровнях воды, габаритах мостов и прогнозах погоды на внутренних водных путях Украины через официальный сайт РИС (ukrris. com. ua).
Функции речной информационной службы Украины Выявление судов на подходе к зоне действия РИС, установление с ними связи, получение и регистрация необходимых данных относительно рейса каждого судна. Содействие безопасности судоходства путем передачи на суда информации по безопасности движения с помощью ОВЧ. Информирование судов и участвующих субъектов об аварийно-спасательных, буксирных, дноуглубительных и других работах влияющих на безопасность судоходства. Сбор, обработка и распространение информации о состоянии фарватера (судоходных путей), движении судов, уровнях воды и габаритов мостов через официальный сайт РИС.
Структура речной информационной службы Украины р. Дунай Субцентры РИС: - Измаил - Вилково - Рени Автоматические посты РИС: - Орловка - Вилково Главный центр РИС г. Одесса Субцентры РИС: - Вышгород - Канев - Светловодск - Днепродзержинск - Запорожье - Нова Каховка - Очаков р. Днепр Автоматические посты РИС: - Киев (851) - Таромское (410) - Вишенки (845) - Днепропетровск - Стайки (795) (380) - Ржищев (790) - Войсковое (354) - Цыбли (710) - Беленькое (270) - Бубновская Слободка - Энергодар (240) (704) - Алексеевка (209) - Свидивок (660) - Золотая Балка (143) - Москаленки (655) - Качкаревка (152) (118) - Рацево (592) - Каиры (65) - Келеберда (520) - Понятовка (28) - Куцевеловка (505) - Херсон (0) - Радянское (470) - Кизомыс (км р. Днепр)

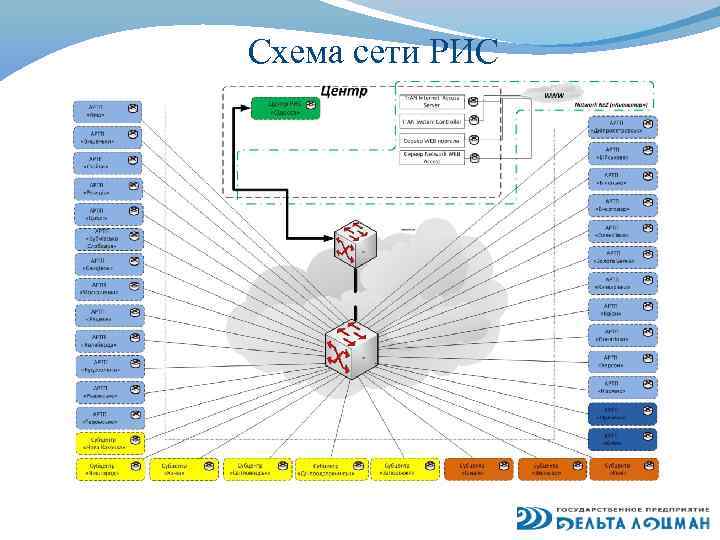

Схема сети РИС

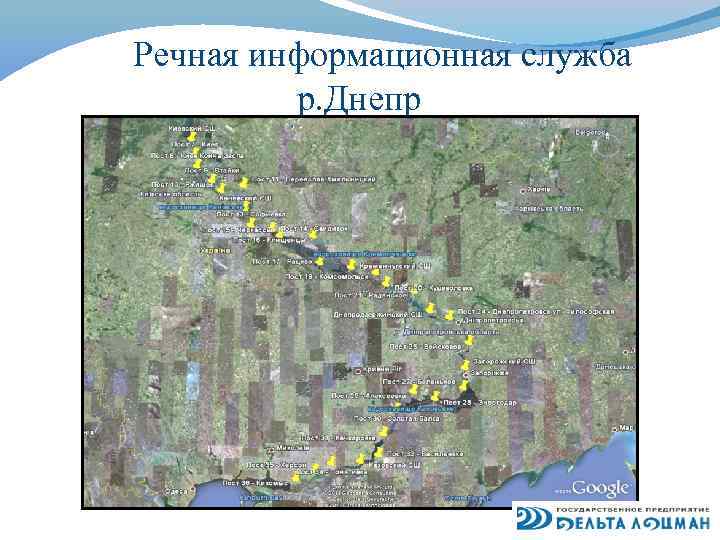

Речная информационная служба р. Днепр
Речная информационная служба р. Дунай СЦ Рени СЦ Вилково АП РИС Вилково СЦ Измаил АП Орловка ПРДС Рени ЦРДС Измаил АП РИС Орловка, Вилково ПРДС Вилково

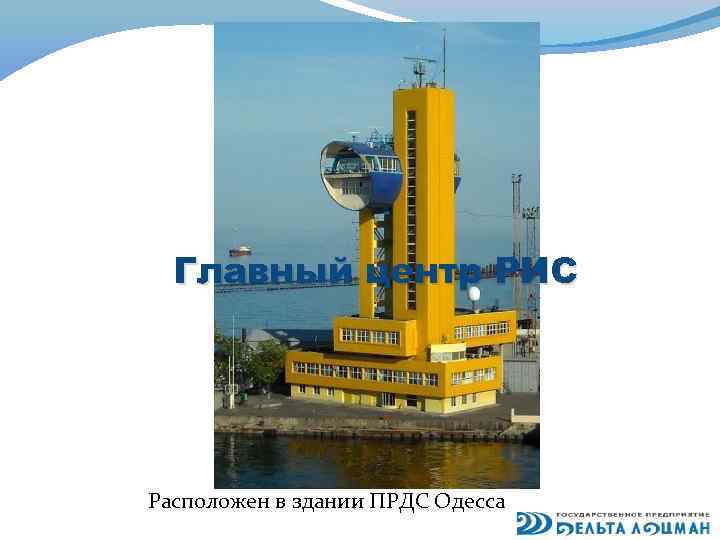

Главный центр РИС Расположен в здании ПРДС Одесса

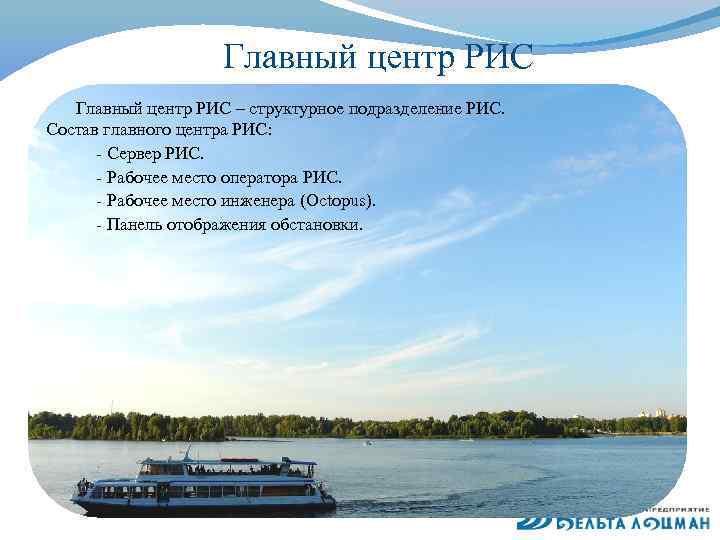

Главный центр РИС – структурное подразделение РИС. Состав главного центра РИС: - Сервер РИС. - Рабочее место оператора РИС. - Рабочее место инженера (Octopus). - Панель отображения обстановки.

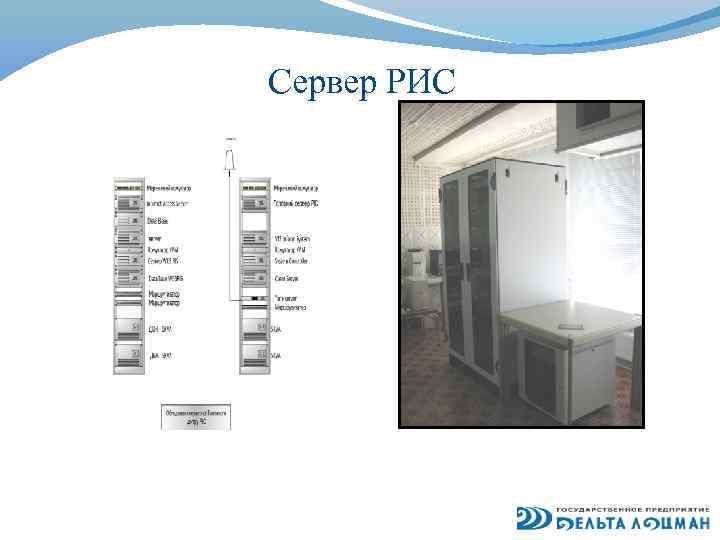

Сервер РИС

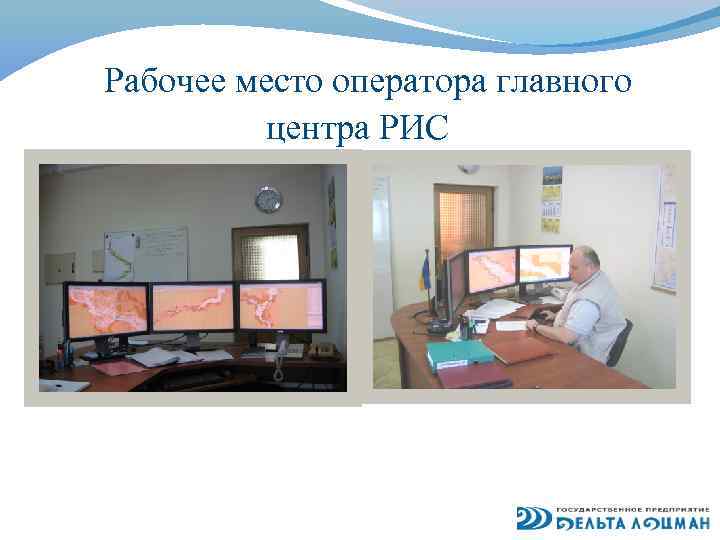

Рабочее место оператора главного центра РИС
Рабочее место инженера (Octopus) Программа «Октопус» является средством сбора, оперативного отображения и архивирования состояния оборудования автоматических постов и субцентров РИС. Программа имеет несколько режимов отображения информации, что позволяет выбрать оператору наиболее удобный для него способ работы с программой. При возникновения аварийной ситуации программа осуществит оповещение путем выдачи соответствующего сообщения на экран компьютера.

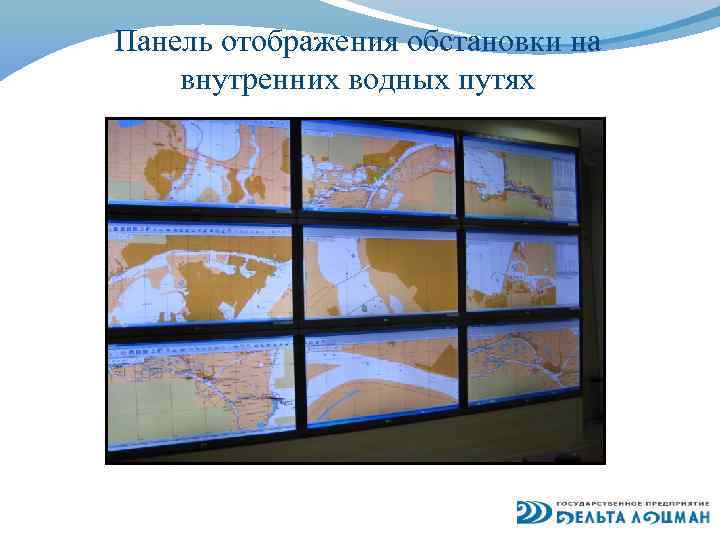

Панель отображения обстановки на внутренних водных путях

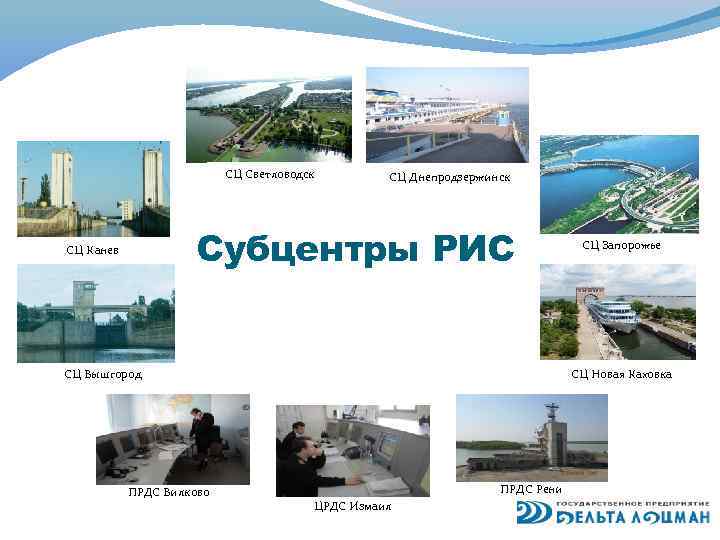

СЦ Светловодск СЦ Днепродзержинск Субцентры РИС СЦ Канев СЦ Вышгород ПРДС Вилково СЦ Запорожье СЦ Новая Каховка ПРДС Рени ЦРДС Измаил

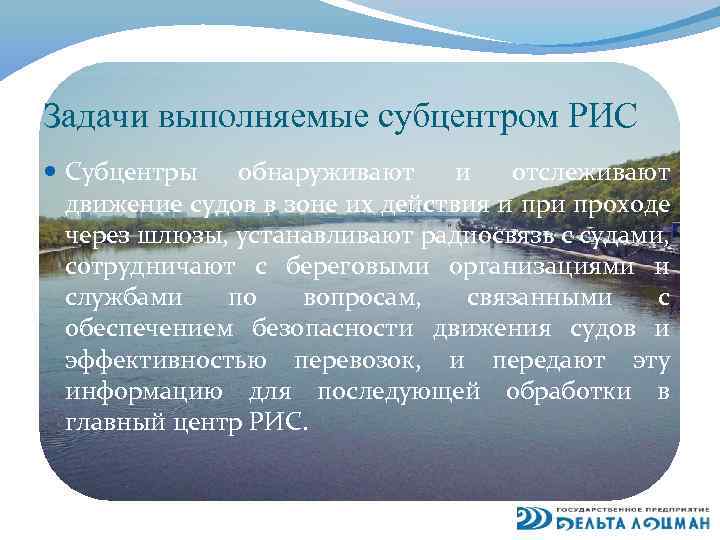

Задачи выполняемые субцентром РИС Субцентры обнаруживают и отслеживают движение судов в зоне их действия и проходе через шлюзы, устанавливают радиосвязь с судами, сотрудничают с береговыми организациями и службами по вопросам, связанными с обеспечением безопасности движения судов и эффективностью перевозок, и передают эту информацию для последующей обработки в главный центр РИС.

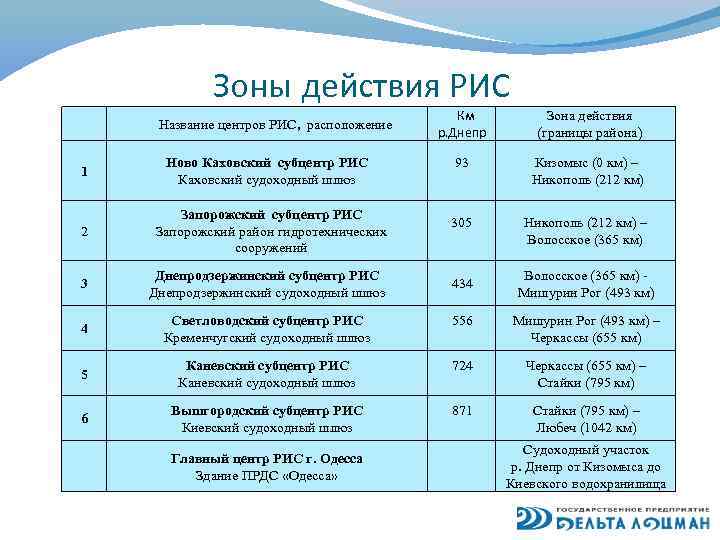

Зоны действия РИС Название центров РИС, расположение 1 Ново Каховский субцентр РИС Каховский судоходный шлюз Км р. Днепр Зона действия (границы района) 93 Кизомыс (0 км) – Никополь (212 км) 305 Никополь (212 км) – Волосское (365 км) 2 Запорожский субцентр РИС Запорожский район гидротехнических сооружений 3 Днепродзержинский субцентр РИС Днепродзержинский судоходный шлюз 4 Светловодский субцентр РИС Кременчугский судоходный шлюз 556 Мишурин Рог (493 км) – Черкассы (655 км) 5 Каневский субцентр РИС Каневский судоходный шлюз 724 Черкассы (655 км) – Стайки (795 км) 6 Вышгородский субцентр РИС Киевский судоходный шлюз 871 Стайки (795 км) – Любеч (1042 км) Главный центр РИС г. Одесса Здание ПРДС «Одесса» 434 Волосское (365 км) Мишурин Рог (493 км) Судоходный участок р. Днепр от Кизомыса до Киевского водохранилища

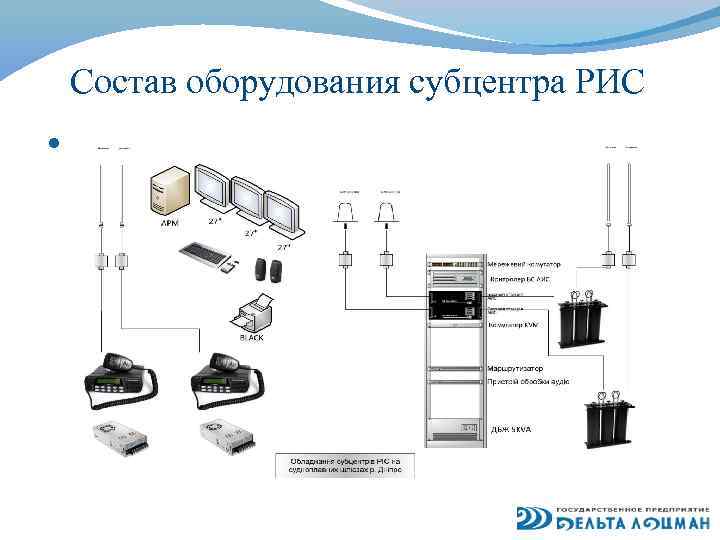

Состав оборудования субцентра РИС
Субцентр РИС Сервер и рабочее место оператора ( Днепродзержинск) Рабочее место оператора (Светловодск)

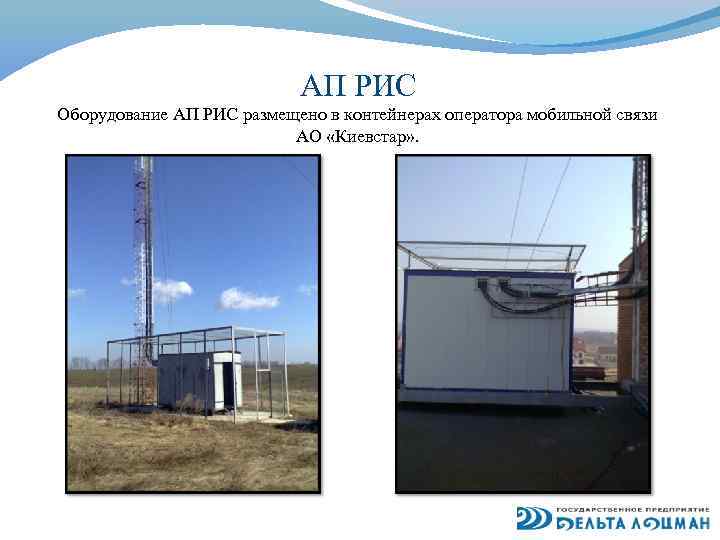

АП РИС Оборудование АП РИС размещено в контейнерах оператора мобильной связи АО «Киевстар» .

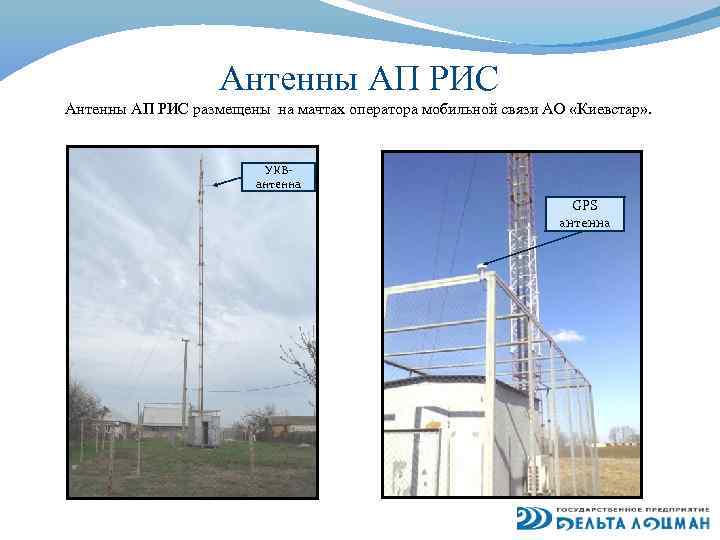

Антенны АП РИС размещены на мачтах оператора мобильной связи АО «Киевстар» . УКВ- антенна GPS антенна

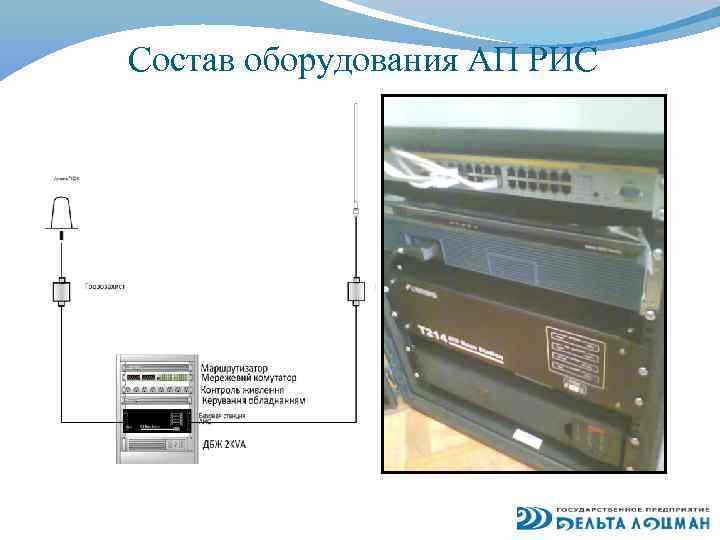

Состав оборудования АП РИС
WEB-сайт РИС Украины
Главное окно портала
Задачи веб-портала в общей структуре РИС Веб-портал, в составе главного центра РИС, предназначен для обеспечения заинтересованных служб и отдельных пользователей оперативной и справочной информацией: - об условиях плавания на водном пути и состоянии водных путей, - о дислокации транспортного флота, - о состоянии гидротехнических сооружений, - об опасностях и ЧС на водном пути.

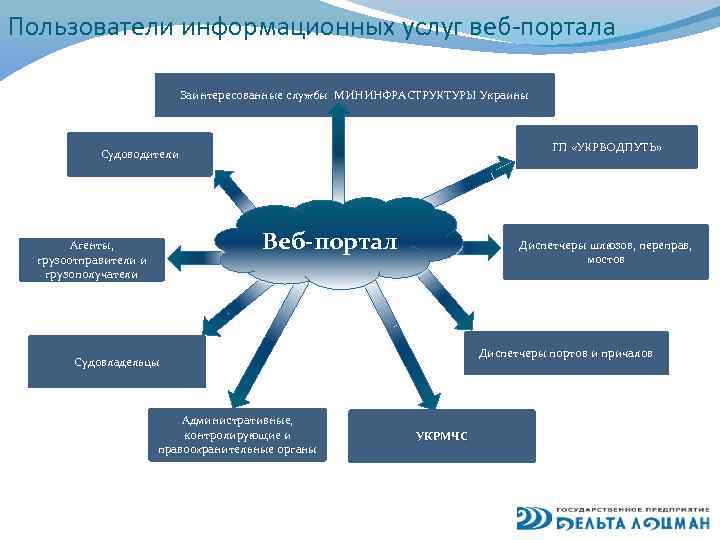

Пользователи информационных услуг веб-портала Заинтересованные службы МИНИНФРАСТРУКТУРЫ Украины ГП «УКРВОДПУТЬ» Судоводители Веб-портал Агенты, грузоотправители и грузополучатели Диспетчеры шлюзов, переправ, мостов Диспетчеры портов и причалов Судовладельцы Административные, контролирующие и правоохранительные органы УКРМЧС

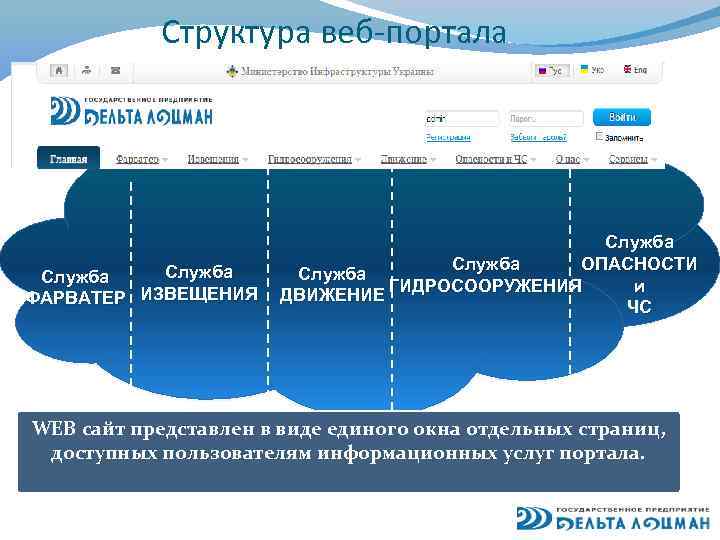

Структура веб-портала Служба ФАРВАТЕР ИЗВЕЩЕНИЯ Служба ОПАСНОСТИ Служба и ГИДРОСООРУЖЕНИЯ ДВИЖЕНИЕ ЧС WEB сайт представлен в виде единого окна отдельных страниц, доступных пользователям информационных услуг портала.

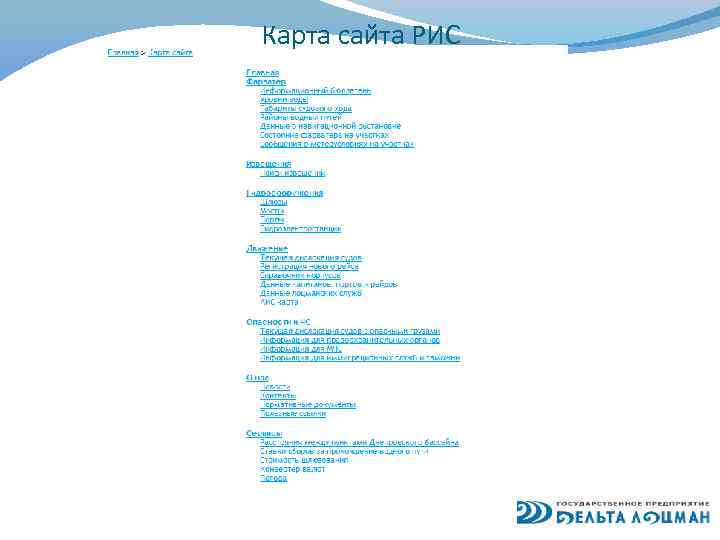

Карта сайта РИС

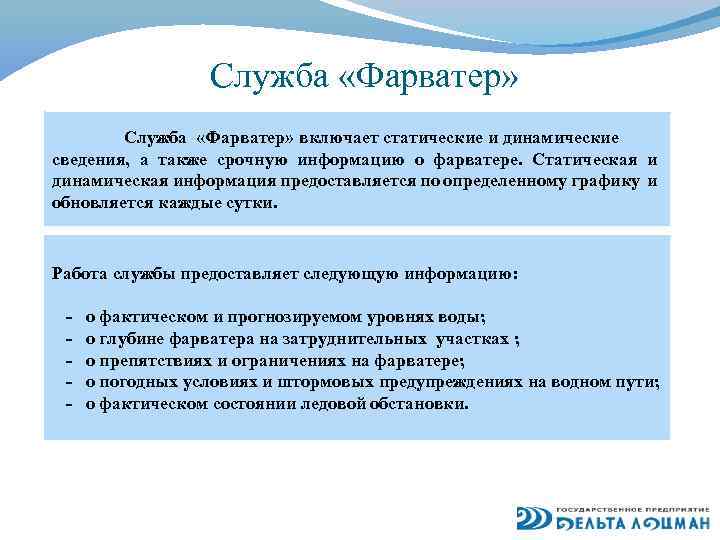

Служба «Фарватер» включает статические и динамические сведения, а также срочную информацию о фарватере. Статическая и динамическая информация предоставляется по определенному графику и обновляется каждые сутки. Работа службы предоставляет следующую информацию: - о фактическом и прогнозируемом уровнях воды; о глубине фарватера на затруднительных участках ; о препятствиях и ограничениях на фарватере; о погодных условиях и штормовых предупреждениях на водном пути; о фактическом состоянии ледовой обстановки.

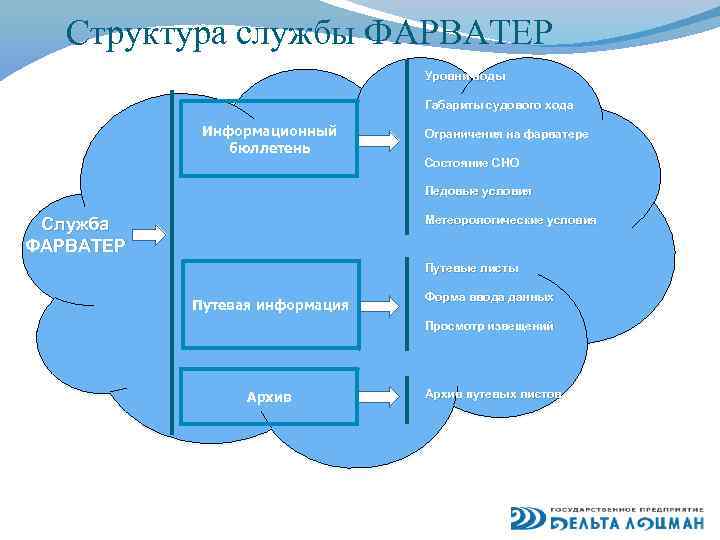

Структура службы ФАРВАТЕР Уровни воды Габариты судового хода Информационный бюллетень Ограничения на фарватере Состояние СНО Ледовые условия Метеорологические условия Служба ФАРВАТЕР Путевые листы Путевая информация Форма ввода данных Просмотр извещений Архив путевых листов
Служба фарватер на WEB-портале

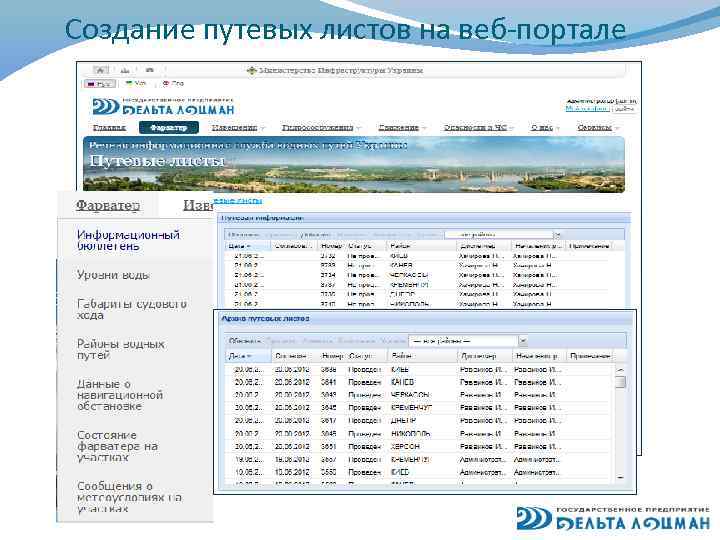

Создание путевых листов на веб-портале

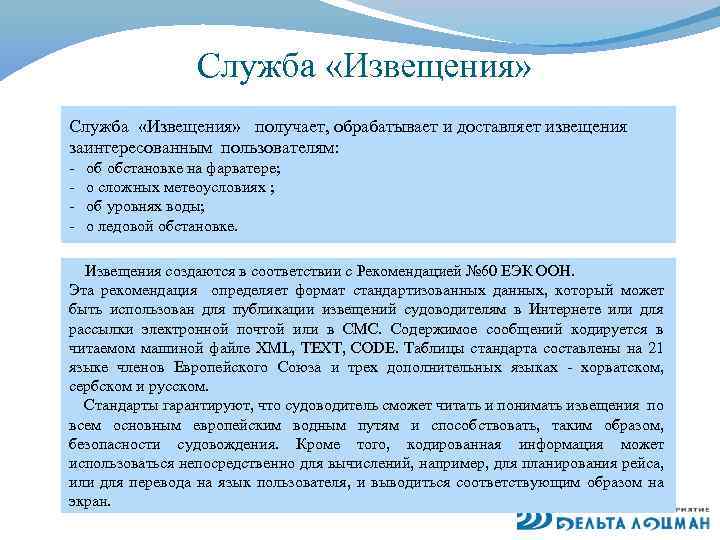

Служба «Извещения» получает, обрабатывает и доставляет извещения заинтересованным пользователям: - об обстановке на фарватере; о сложных метеоусловиях ; об уровнях воды; о ледовой обстановке. Извещения создаются в соответствии с Рекомендацией № 60 ЕЭК ООН. Эта рекомендация определяет формат стандартизованных данных, который может быть использован для публикации извещений судоводителям в Интернете или для рассылки электронной почтой или в СМС. Содержимое сообщений кодируется в читаемом машиной файле XML, TEXT, CODE. Таблицы стандарта составлены на 21 языке членов Европейского Союза и трех дополнительных языках - хорватском, сербском и русском. Стандарты гарантируют, что судоводитель сможет читать и понимать извещения по всем основным европейским водным путям и способствовать, таким образом, безопасности судовождения. Кроме того, кодированная информация может использоваться непосредственно для вычислений, например, для планирования рейса, или для перевода на язык пользователя, и выводиться соответствующим образом на экран.

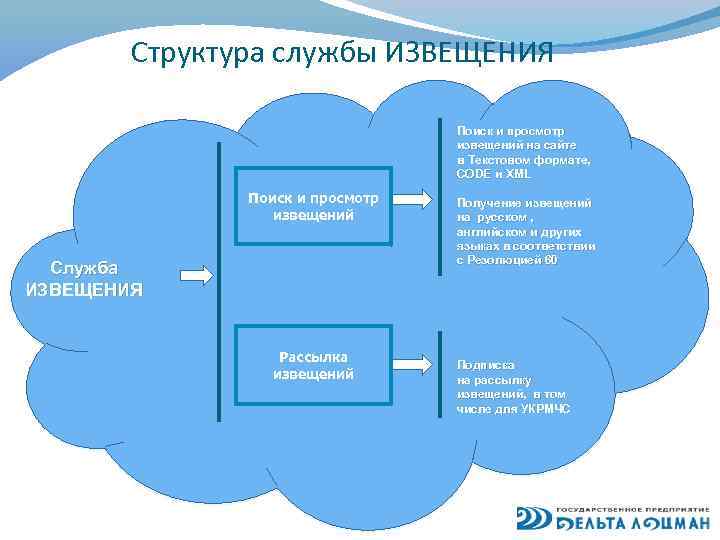

Структура службы ИЗВЕЩЕНИЯ Поиск и просмотр извещений на сайте в Текстовом формате, CODE и XML Поиск и просмотр извещений Служба ИЗВЕЩЕНИЯ Рассылка извещений Получение извещений на русском , английском и других языках в соответствии с Резолюцией 60 Подписка на рассылку извещений, в том числе для УКРМЧС

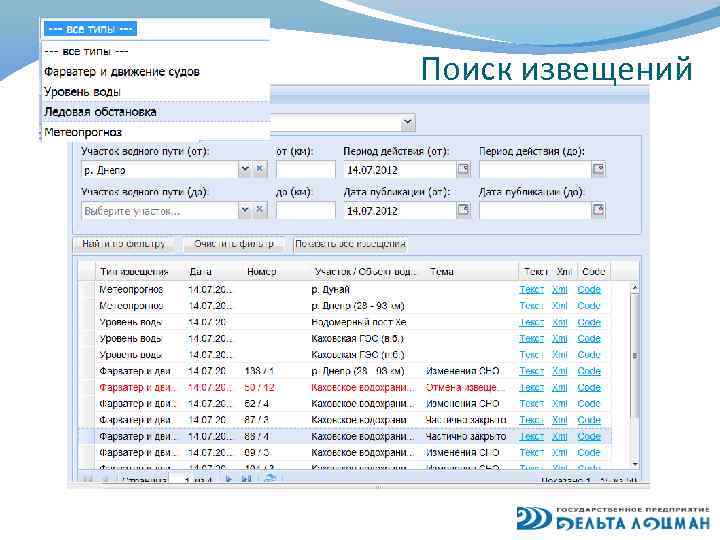

Поиск извещений

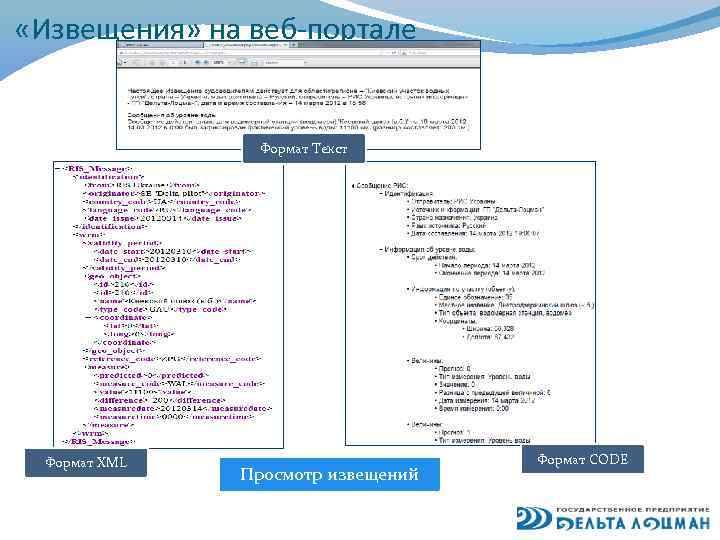

«Извещения» на веб-портале Формат Текст Формат XML Просмотр извещений Формат CODE

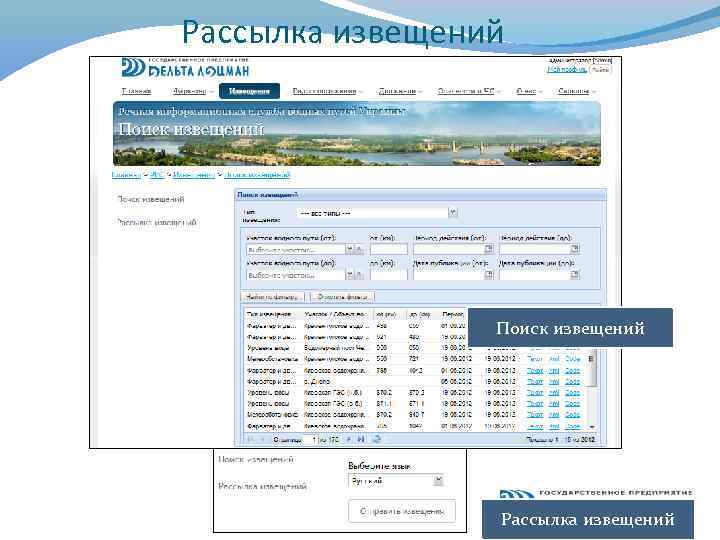

Рассылка извещений Поиск извещений Рассылка извещений
Служба «ДВИЖЕНИЕ» Служба «Движение» предоставляет заинтересованным пользователям тактическую и стратегическую информацию: 0 О зарегистрированных рейсах на водном пути; 0 Возможность регистрации рейсов; 0 Данные о общей дислокации транспортного флота; 0 Судопотоки и грузопотоки на заданных интервалах времени и на заданных участках пути. Регистрация рейсов происходит по заявкам агентов или судоводителей. Номера рейсов присваиваются централизованно соответствующей службой вебгруппы. Источником данных о текущей дислокации транспортного флота являются: 0 Система обнаружения и отслеживания судов на базе АИС ( AIS-net); 0 Данные диспетчерских служб.

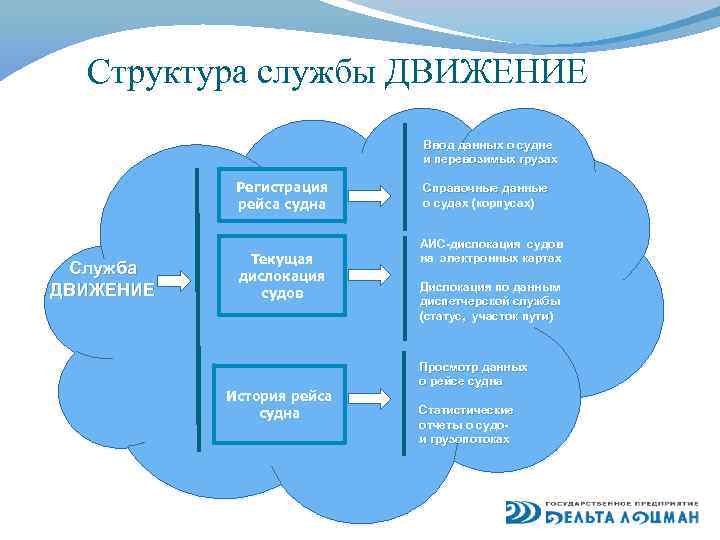

Структура службы ДВИЖЕНИЕ Ввод данных о судне и перевозимых грузах Регистрация рейса судна Служба ДВИЖЕНИЕ Текущая дислокация судов История рейса судна Справочные данные о судах (корпусах) АИС-дислокация судов на электронных картах Дислокация по данным диспетчерской службы (статус, участок пути) Просмотр данных о рейсе судна Статистические отчеты о судои грузопотоках

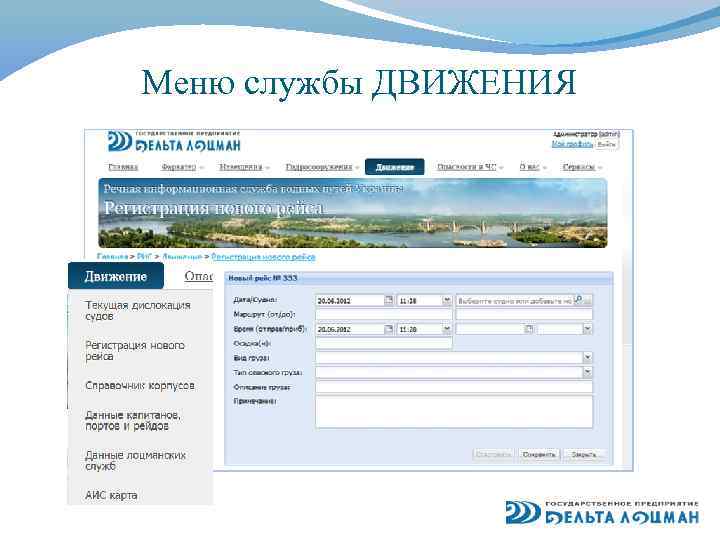

Меню службы ДВИЖЕНИЯ

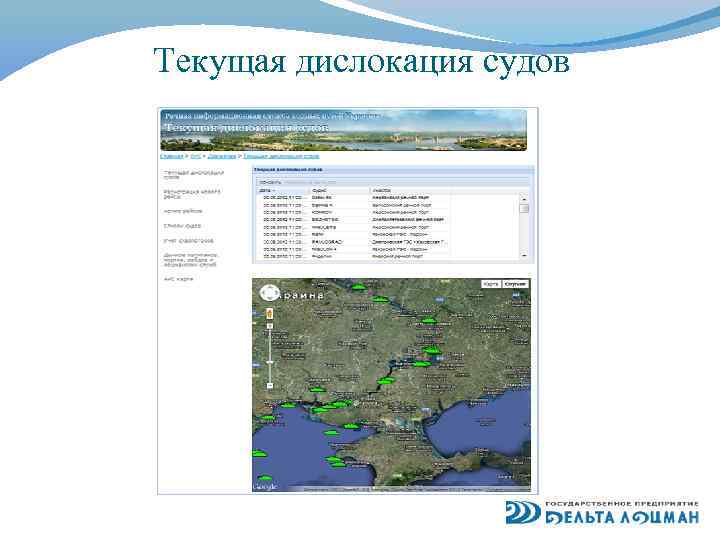

Текущая дислокация судов

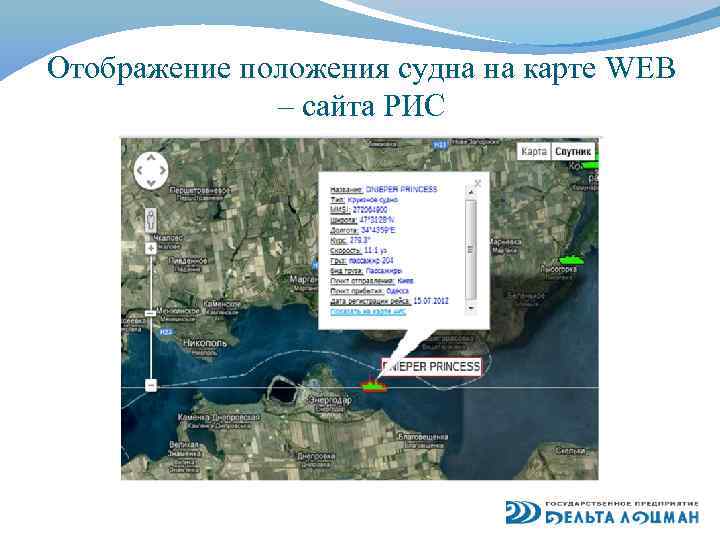

Отображение положения судна на карте WEB – сайта РИС

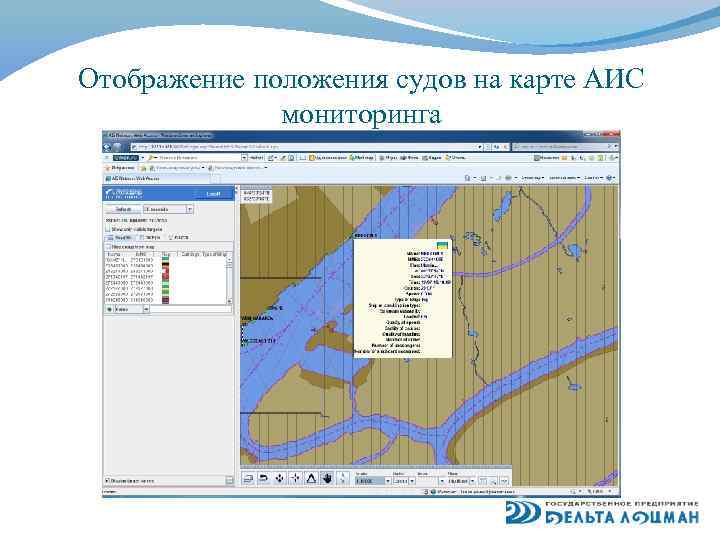

Отображение положения судов на карте АИС мониторинга
Отображение положения судов на электронной карте АИС

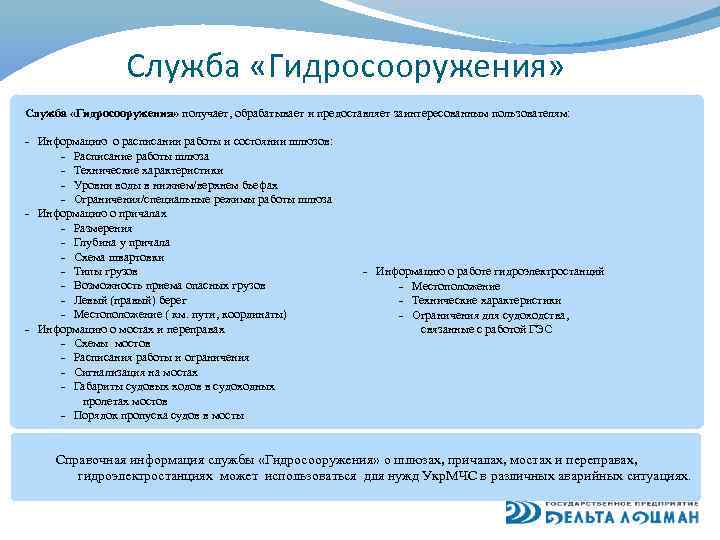

Служба «Гидросооружения» получает, обрабатывает и предоставляет заинтересованным пользователям: - Информацию о расписании работы и состоянии шлюзов: - Расписание работы шлюза - Технические характеристики - Уровни воды в нижнем/верхнем бьефах - Ограничения/специальные режимы работы шлюза - Информацию о причалах - Размерения - Глубина у причала - Схема швартовки - Типы грузов - Возможность приема опасных грузов - Левый (правый) берег - Местоположение ( км. пути, координаты) - Информацию о мостах и переправах - Схемы мостов - Расписания работы и ограничения - Сигнализация на мостах - Габариты судовых ходов в судоходных пролетах мостов - Порядок пропуска судов в мосты - Информацию о работе гидроэлектростанций - Местоположение - Технические характеристики - Ограничения для судоходства, связанные с работой ГЭС Справочная информация службы «Гидросооружения» о шлюзах, причалах, мостах и переправах, гидроэлектростанциях может использоваться для нужд Укр. МЧС в различных аварийных ситуациях.

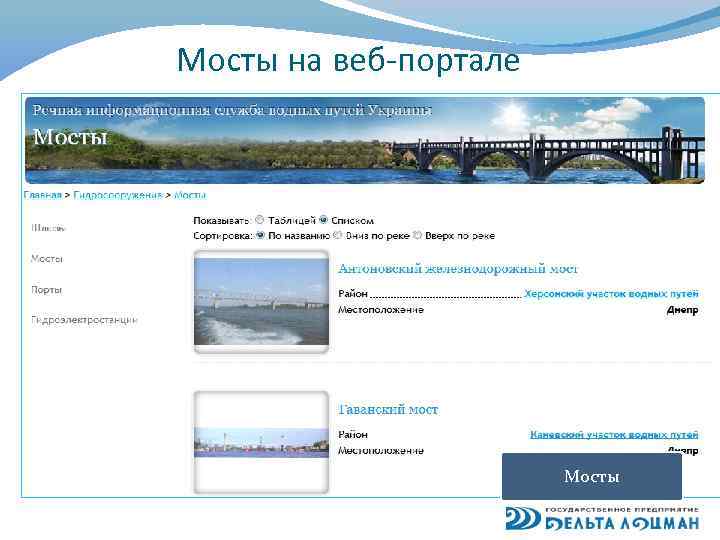

Мосты на веб-портале Мосты

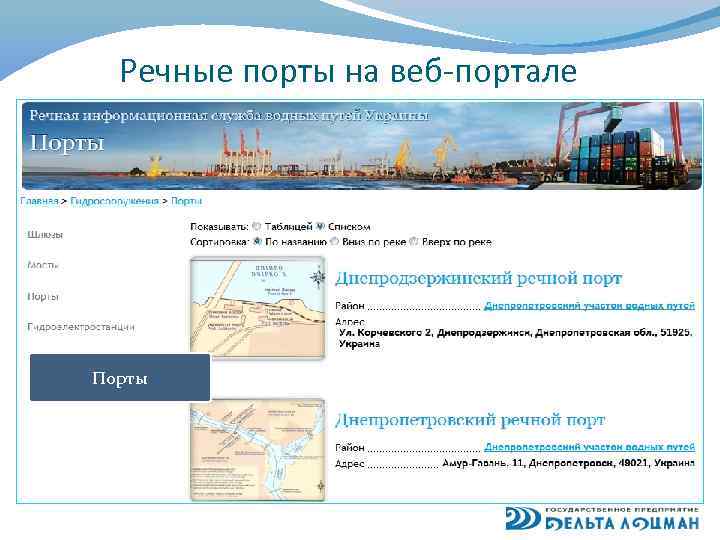

Речные порты на веб-портале Порты
Гидроэлектростанции на веб-портале

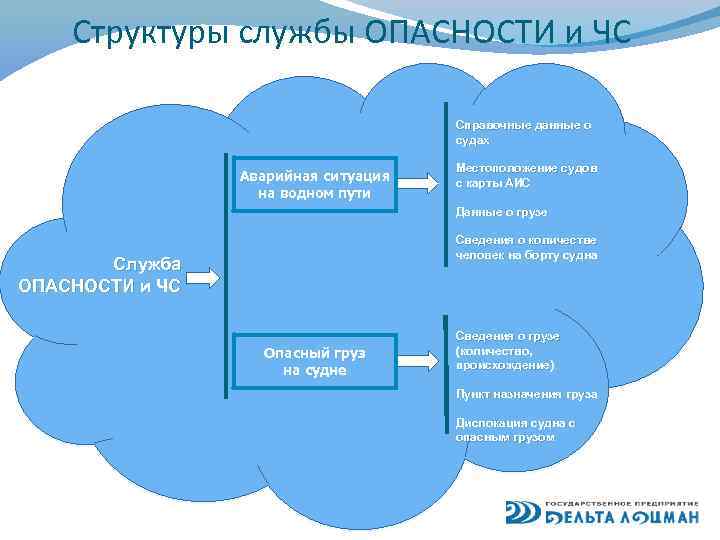

Структуры службы ОПАСНОСТИ и ЧС Справочные данные о судах Аварийная ситуация на водном пути Местоположение судов с карты АИС Данные о грузе Сведения о количестве человек на борту судна Служба ОПАСНОСТИ и ЧС Опасный груз на судне Сведения о грузе (количество, происхождение) Пункт назначения груза Дислокация судна с опасным грузом

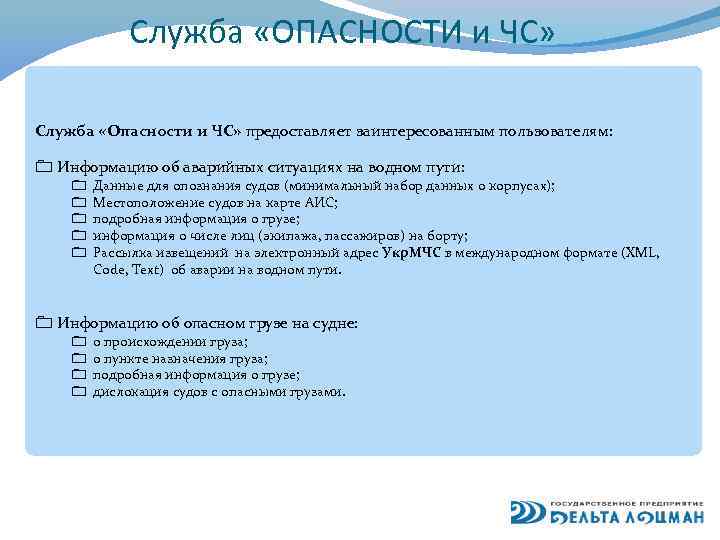

Служба «ОПАСНОСТИ и ЧС» Служба «Опасности и ЧС» предоставляет заинтересованным пользователям: 0 Информацию об аварийных ситуациях на водном пути: 0 0 0 Данные для опознания судов (минимальный набор данных о корпусах); Местоположение судов на карте АИС; подробная информация о грузе; информация о числе лиц (экипажа, пассажиров) на борту; Рассылка извещений на электронный адрес Укр. МЧС в международном формате (XML, Code, Text) об аварии на водном пути. 0 Информацию об опасном грузе на судне: 0 0 о происхождении груза; о пункте назначения груза; подробная информация о грузе; дислокация судов с опасными грузами.

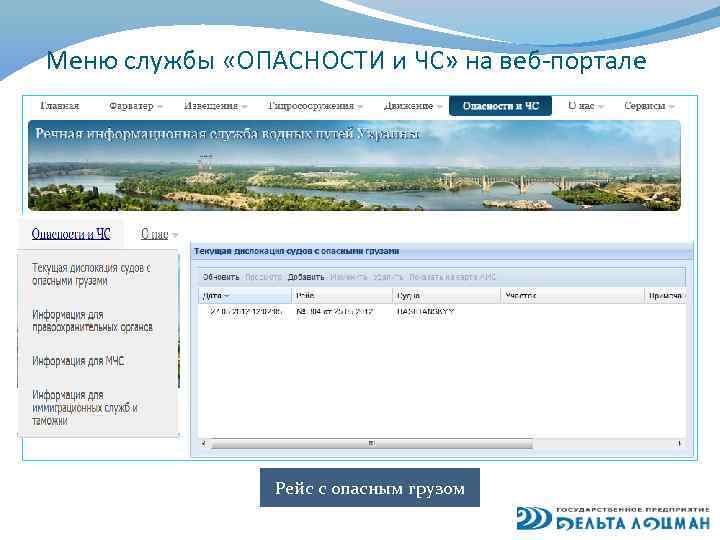

Меню службы «ОПАСНОСТИ и ЧС» на веб-портале Рейс с опасным грузом

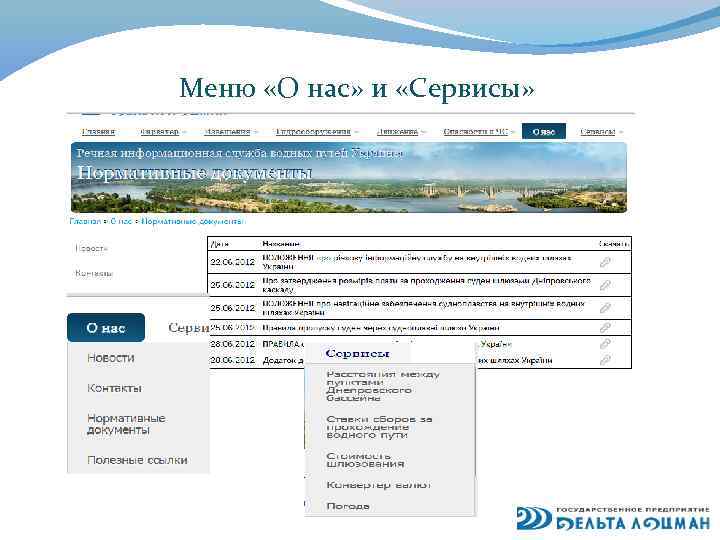

Меню «О нас» и «Сервисы»

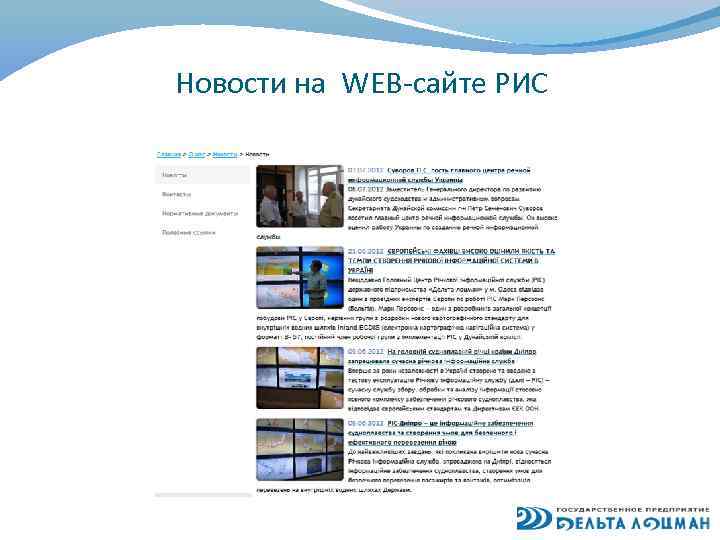

Новости на WEB-сайте РИС

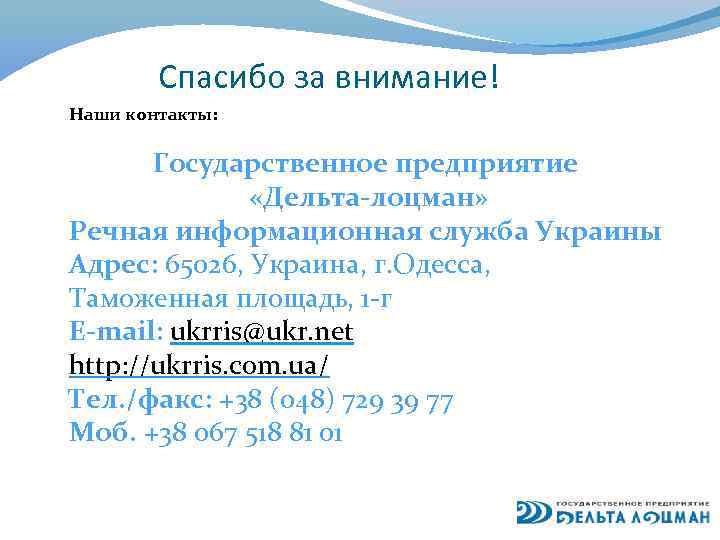

Спасибо за внимание! Наши контакты: Государственное предприятие «Дельта-лоцман» Речная информационная служба Украины Адрес: 65026, Украина, г. Одесса, Таможенная площадь, 1 -г E-mail: ukrris@ukr. net http: //ukrris. com. ua/ Тел. /факс: +38 (048) 729 39 77 Моб. +38 067 518 81 01
