Реакторы. Назначение. Конструктивное исполнение. Принцип действия. Условия выбора. Сдвоенные реакторы. Выполнила Студентка: Гр. ЭХПм-1 -15 Хисамутдинова Р. Р.

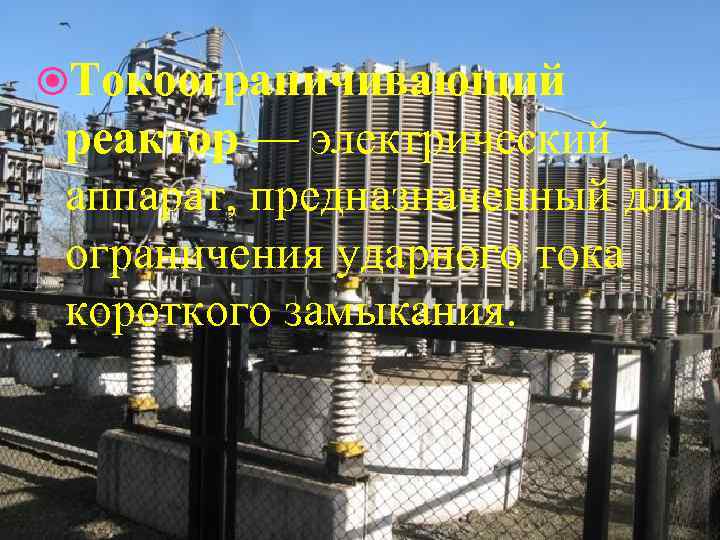

Токоограничивающий реактор — электрический аппарат, предназначенный для ограничения ударного тока короткого замыкания.

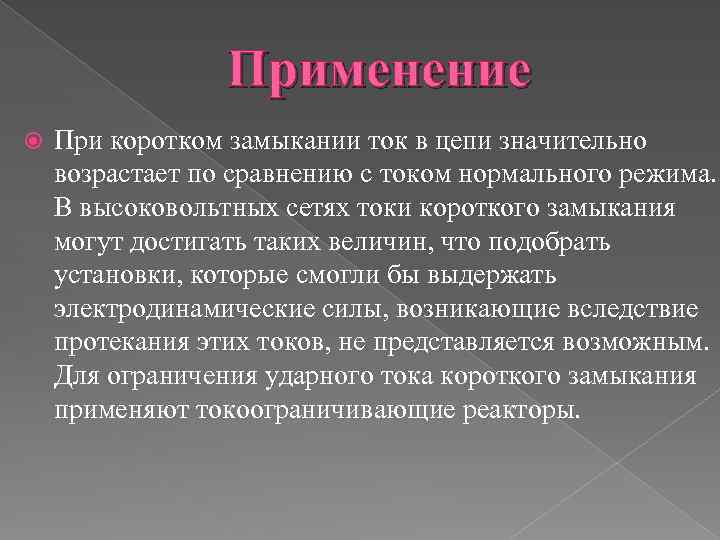

Применение При коротком замыкании ток в цепи значительно возрастает по сравнению с током нормального режима. В высоковольтных сетях токи короткого замыкания могут достигать таких величин, что подобрать установки, которые смогли бы выдержать электродинамические силы, возникающие вследствие протекания этих токов, не представляется возможным. Для ограничения ударного тока короткого замыкания применяют токоограничивающие реакторы.
Устройство и принцип действия Реактор — это катушка с постоянным индуктивным сопротивлением, включенная в цепь последовательно. Реактивность прямо пропорциональна индуктивному сопротивлению катушки. При больших токах у катушек со стальными сердечниками происходит насыщение сердечника, что резко снижает реактивность, и, как следствие, реактор теряет свои токоограничивающие свойства. По этой причине реакторы выполняют без стальных сердечников, несмотря на то, что при этом, для поддержания такого же значения индуктивности, их приходится делать больших размеров и массы.
Виды реакторов Бетонные реакторы Получили распространение на внутренней установке и на напряжения до 35 к. В. Бетонный реактор представляет собой концентрически расположенные витки изолированного многожильного провода, залитого в радиально расположенные бетонные колонки. Бетон выпускается с высокими механическими свойствами. Все металлические детали реактора изготавливаются из немагнитных материалов. В случае больших токов применяют искусственное охлаждение.
Бетонные реакторы
Общий вид фазы бетонного реактора (а) и трехфазный комплект реактора (б)
Реактивность прямо пропорциональна индуктивному сопротивлению катушки. При больших токах у катушек со стальными сердечниками происходит насыщение сердечника, что резко снижает реактивность, и, как следствие, реактор теряет свои токоограничивающие свойства. По этой причине реакторы выполняют без стальных сердечников, несмотря на то, что при этом, для поддержания такого же значения индуктивности, их приходится делать больших размеров и массы Выпускаются следующие типы сухих реакторов: - вертикальные - горизонтальные - ступенчатые(угловые) Тип соответствует расположению катушек в трехфазном блоке.
Расположение фаз реактора Вертикальное Ступенчатое Горизонтальное
Масляные реакторы Применяются в сетях с напряжением выше 35 к. В. Масляный реактор состоит из обмоток медных проводников, изолированных кабельной бумагой, которые укладываются на изоляционные цилиндры и заливаются маслом. Масло служит одновременно и изолирующей и охлаждающей средой. Для снижения нагрева стенок бака от переменного поля катушек реактора применяют электромагнитные экраны или магнитные шунты.
Масляные реакторы

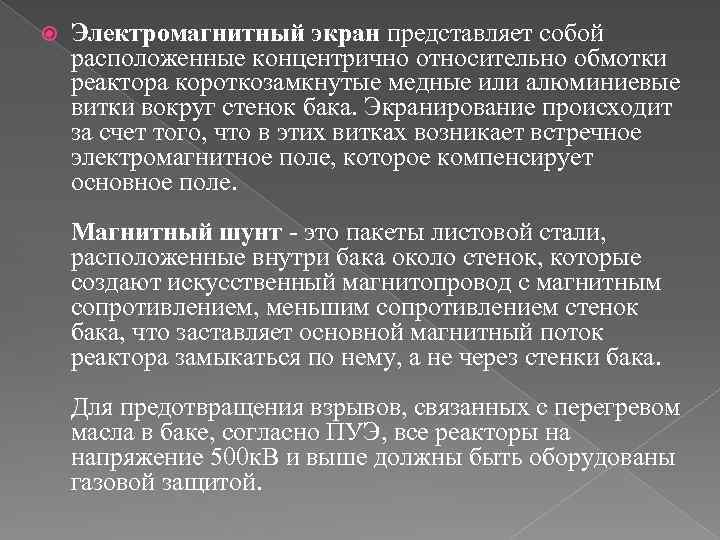

Электромагнитный экран представляет собой расположенные концентрично относительно обмотки реактора короткозамкнутые медные или алюминиевые витки вокруг стенок бака. Экранирование происходит за счет того, что в этих витках возникает встречное электромагнитное поле, которое компенсирует основное поле. Магнитный шунт - это пакеты листовой стали, расположенные внутри бака около стенок, которые создают искусственный магнитопровод с магнитным сопротивлением, меньшим сопротивлением стенок бака, что заставляет основной магнитный поток реактора замыкаться по нему, а не через стенки бака. Для предотвращения взрывов, связанных с перегревом масла в баке, согласно ПУЭ, все реакторы на напряжение 500 к. В и выше должны быть оборудованы газовой защитой.

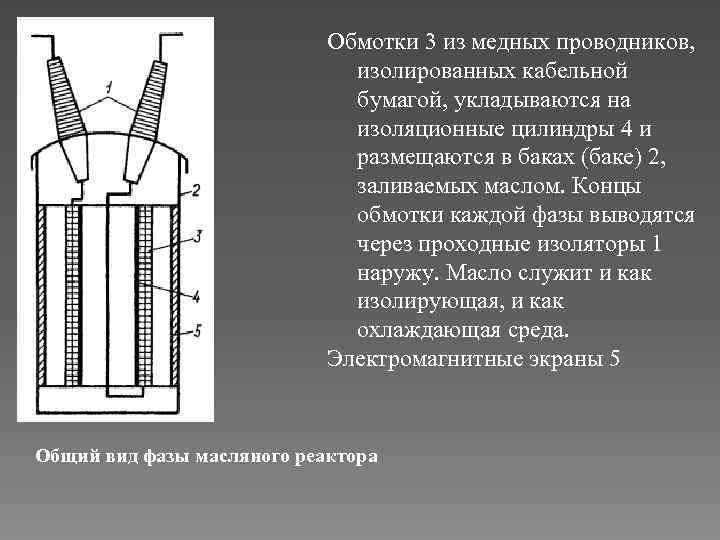

Обмотки 3 из медных проводников, изолированных кабельной бумагой, укладываются на изоляционные цилиндры 4 и размещаются в баках (баке) 2, заливаемых маслом. Концы обмотки каждой фазы выводятся через проходные изоляторы 1 наружу. Масло служит и как изолирующая, и как охлаждающая среда. Электромагнитные экраны 5 Общий вид фазы масляного реактора

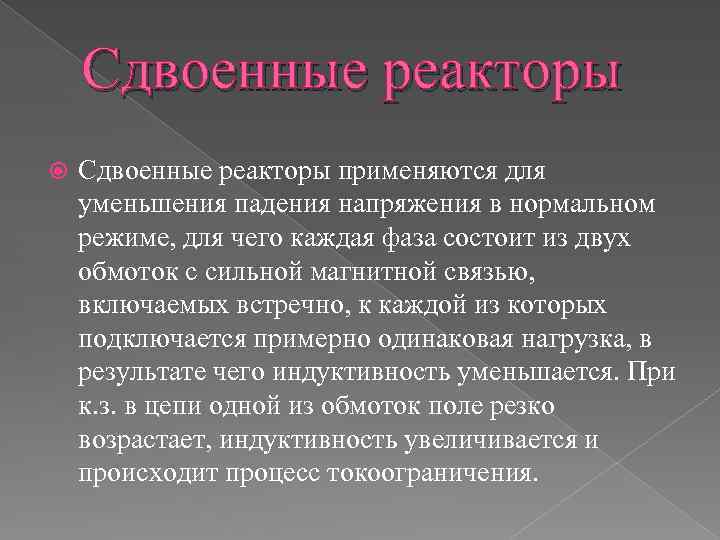

Сдвоенные реакторы применяются для уменьшения падения напряжения в нормальном режиме, для чего каждая фаза состоит из двух обмоток с сильной магнитной связью, включаемых встречно, к каждой из которых подключается примерно одинаковая нагрузка, в результате чего индуктивность уменьшается. При к. з. в цепи одной из обмоток поле резко возрастает, индуктивность увеличивается и происходит процесс токоограничения.
Сдвоенные реакторы
