Reactor E-30 i E-XP 2 i интегрированная

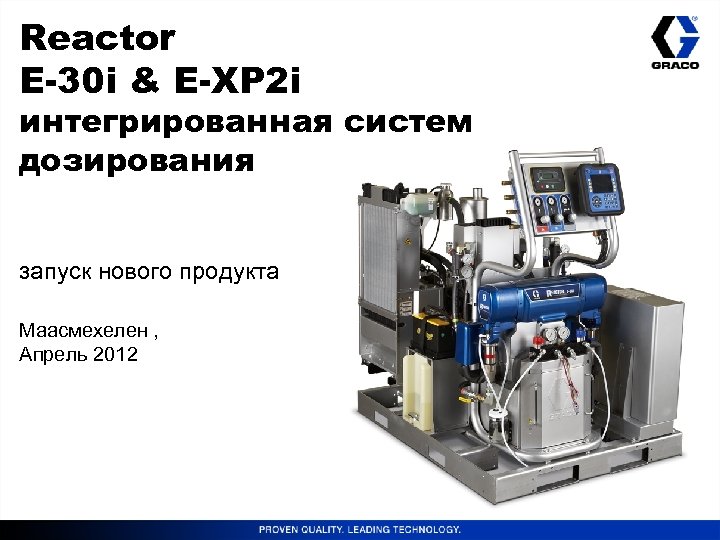

Reactor E-30 i & E-XP 2 i интегрированная систем дозирования запуск нового продукта Маасмехелен , Апрель 2012

Особенности и преимущества 2

Основные характеристики • Полностью разработанная инженерами Graco установка • Снижение потребления электроэнергии и топлива • Новая система подогрева • Новые возможности управления • Улучшенная производительность распыления • Компактный и портативный дизайн

Graco Инженерные решения § Решение «под ключ» от Graco § Избавляет от дорогостоящих неприятностей связанных с использованием внешнего некачественного электричества или дешевых генераторов § Упрощает процесс установки § Комплект включает : § Установленны и подключенный генератор § Панель управления установкой и допоборудованием § Распределитель воздуха на установку, пистолет, подающие насосы и т. д. § Опционально: возможна комплектация с установленым с воздушным компрессором и осушителем воздуха

Снижение потребления электроэнергии • Использование тепла двигателя для компонентов • Запатентованная система теплообмена предотвращает загрязнение хладагент или компонентов § Исключает необходимость в больших электрических обогревателей § Уменьшает размер генератора § Экономия дизельного топлива Примерная экономия в топливе : от $ 5000 - $ 7000/год

Улучшенный подогрев § Возможности прогрева увеличены на 25% § Delta T 55°C с (камерой смешения – 02) на моделях без электрического нагревателя. Максимальная температура 60 ° C § Delta T 78°C с (камерой смешения – 02) на моделях с дополнительным 4000 W электрическим нагревателем. Максимальная температура 82°C

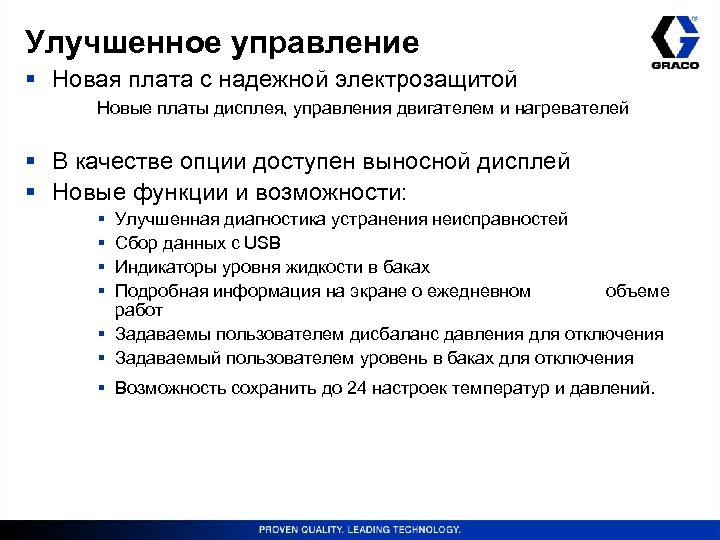

Улучшенное управление § Новая плата с надежной электрозащитой Новые платы дисплея, управления двигателем и нагревателей § В качестве опции доступен выносной дисплей § Новые функции и возможности: § § Улучшенная диагностика устранения неисправностей Сбор данных с USB Индикаторы уровня жидкости в баках Подробная информация на экране о ежедневном объеме работ § Задаваемы пользователем дисбаланс давления для отключения § Задаваемый пользователем уровень в баках для отключения § Возможность сохранить до 24 настроек температур и давлений.

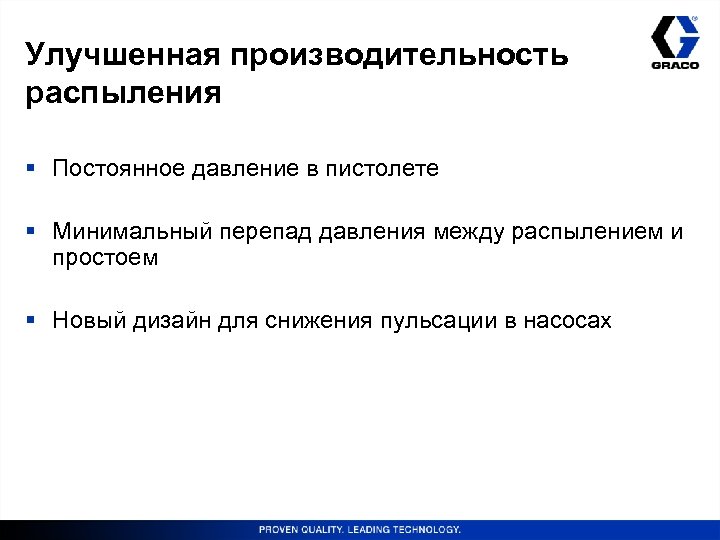

Улучшенная производительность распыления § Постоянное давление в пистолете § Минимальный перепад давления между распылением и простоем § Новый дизайн для снижения пульсации в насосах

Компактный и портативный дизайн § Установочный размер: 1, 20 метра в ширину и 1, 50 метра в глубину § вес системы : вес базовой модели без материала 820 кг. § При установке в стандартных небольших фургонах остается свободное место § Полностью автономное оборудование, которое может включать в себя стойку для шлангов, воздушный компрессор и осушитель воздуха • Может быстро бать развернуто на строительных площадках или в отдаленных районах

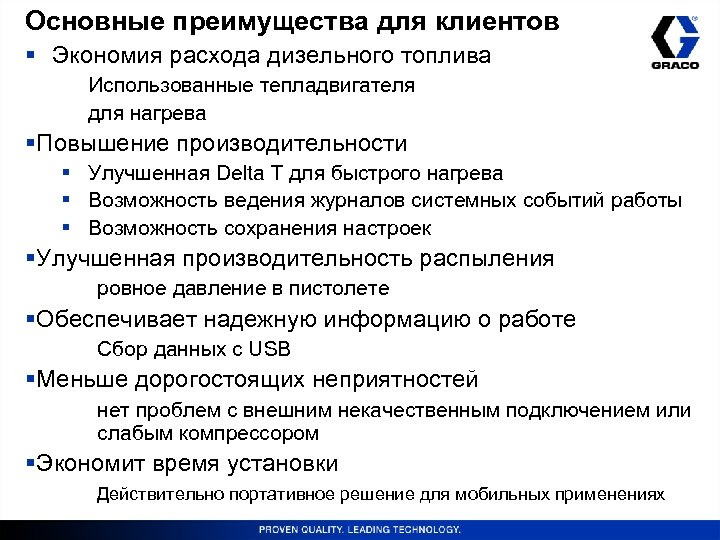

Основные преимущества для клиентов § Экономия расхода дизельного топлива Использованные тепладвигателя для нагрева §Повышение производительности § Улучшенная Delta T для быстрого нагрева § Возможность ведения журналов системных событий работы § Возможность сохранения настроек §Улучшенная производительность распыления ровное давление в пистолете §Обеспечивает надежную информацию о работе Сбор данных с USB §Меньше дорогостоящих неприятностей нет проблем с внешним некачественным подключением или слабым компрессором §Экономит время установки Действительно портативное решение для мобильных применениях

Инженерные решения 11

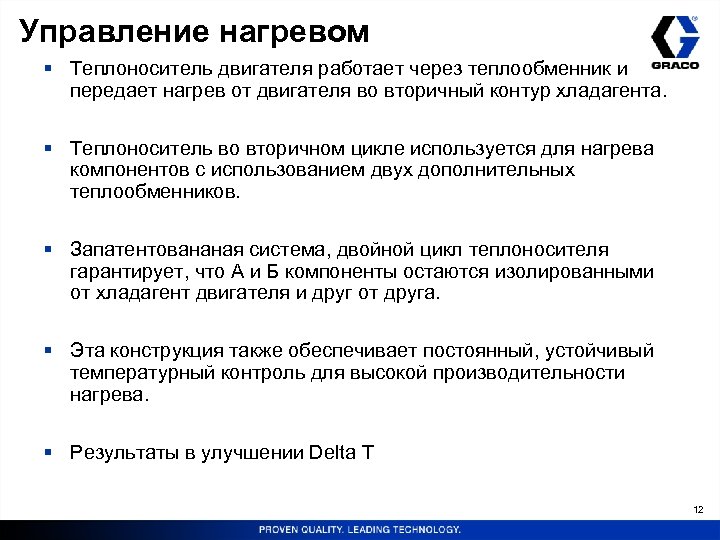

Управление нагревом § Теплоноситель двигателя работает через теплообменник и передает нагрев от двигателя во вторичный контур хладагента. § Теплоноситель во вторичном цикле используется для нагрева компонентов с использованием двух дополнительных теплообменников. § Запатентовананая система, двойной цикл теплоносителя гарантирует, что А и Б компоненты остаются изолированными от хладагент двигателя и друг от друга. § Эта конструкция также обеспечивает постоянный, устойчивый температурный контроль для высокой производительности нагрева. § Результаты в улучшении Delta T 12

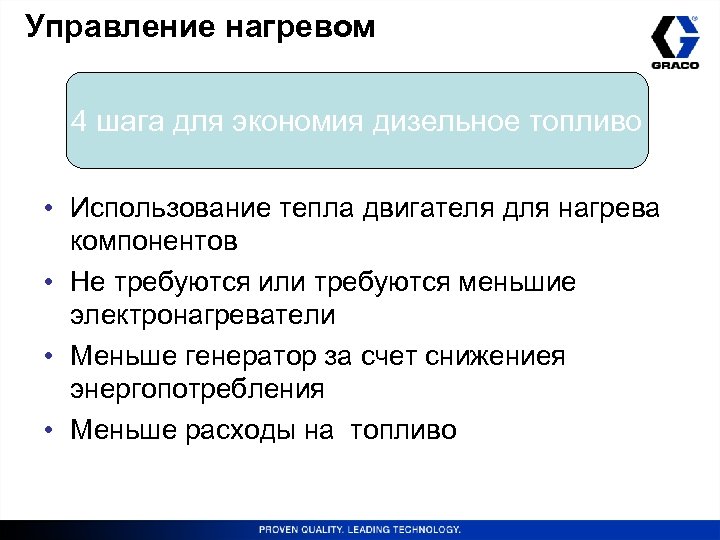

Управление нагревом 4 шага для экономия дизельное топливо • Использование тепла двигателя для нагрева компонентов • Не требуются или требуются меньшие электронагреватели • Меньше генератор за счет снижениея энергопотребления • Меньше расходы на топливо

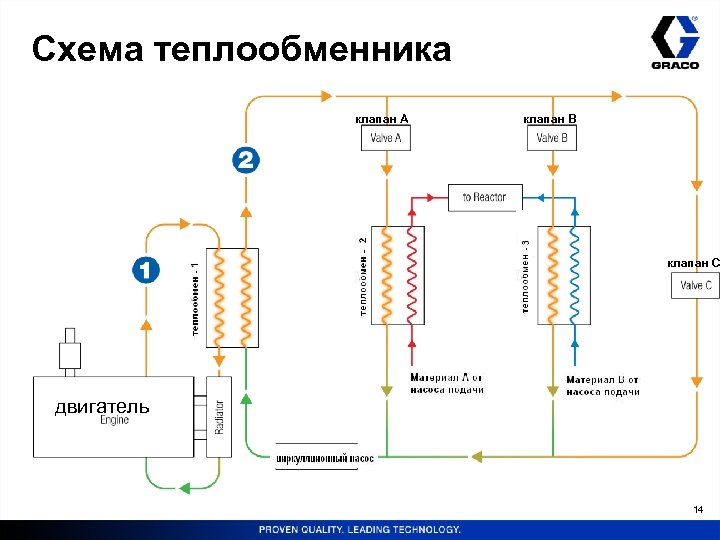

Схема теплообменника клапан A клапан B клапан C двигатель 14

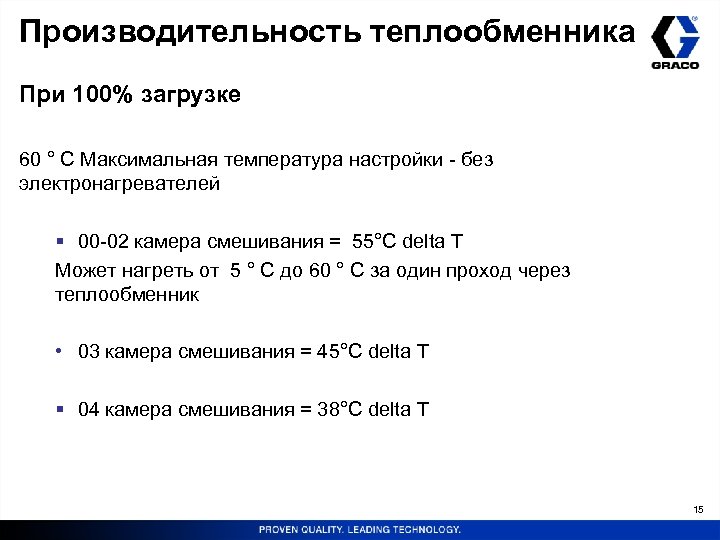

Производительность теплообменника При 100% загрузке 60 ° C Максимальная температура настройки - без электронагревателей § 00 -02 камера смешивания = 55°C delta T Может нагреть oт 5 ° C до 60 ° C за один проход через теплообменник • 03 камера смешивания = 45°C delta T § 04 камера смешивания = 38°C delta T 15

спецификации 16

Детали системы § Электрический дозатор § E-30 & E-XP 2 § Размер: 1, 20 m” W x 1, 50 m D x 1, 65 H § 800 – 1. 050 KG сухая масса § GCA Система управления § Интегрированное управлением воздухом § Интегрированная панель управления генератором § Системы рекуперации нагрева § Легкий доступ к панели управления § Установлен на стальной паллете § 85 литровый топливный бак § Доступно до 94 метров нагреваемых шлангов 17

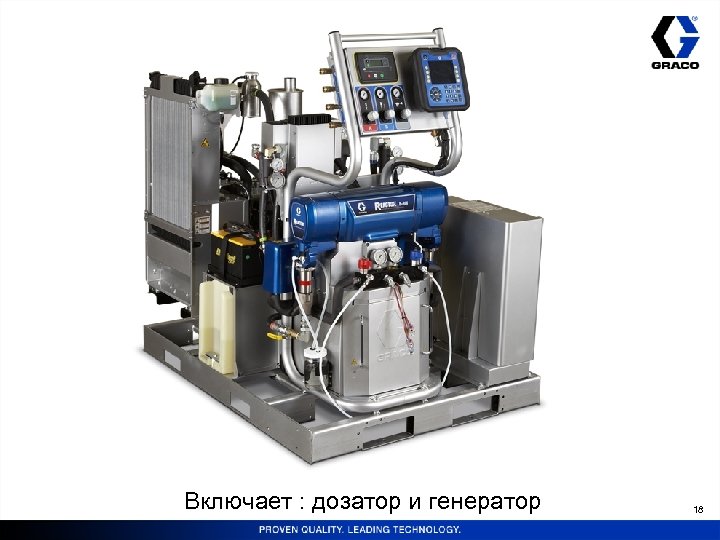

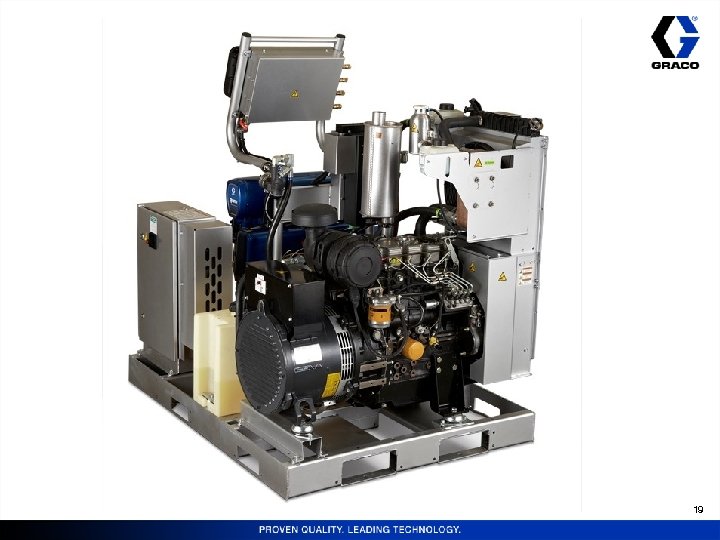

Включает : дозатор и генератор 18

19

Включает : дозатор, генератор, компрессор и трехступенчатый осушитель воздуха 20

21

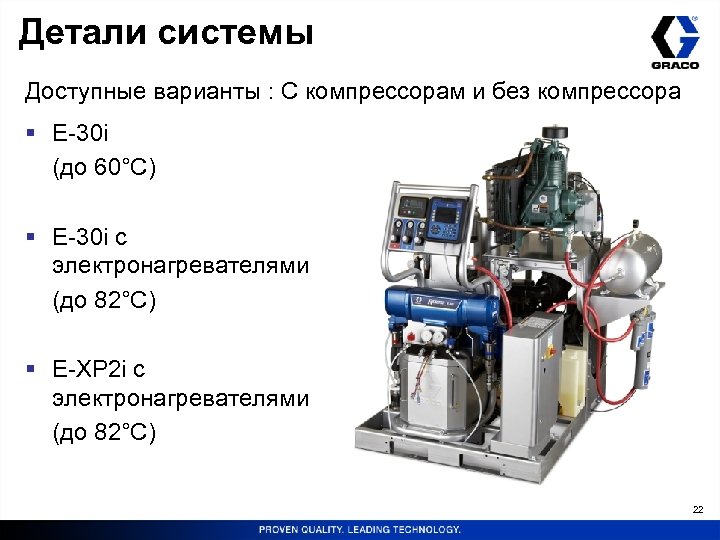

Детали системы Доступные варианты : С компрессорам и без компрессора § E-30 i (до 60°C) § E-30 i с электронагревателями (до 82°C) § E-XP 2 i с электронагревателями (до 82°C) 22

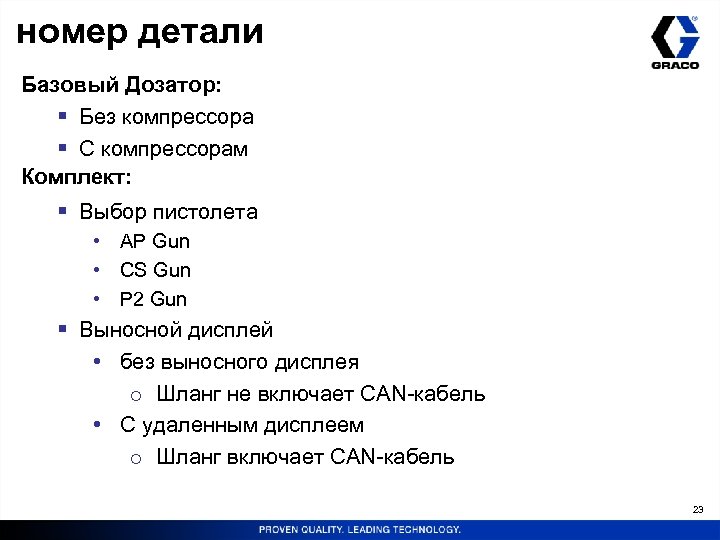

номер детали Базовый Дозатор: § Без компрессора § С компрессорам Комплект: § Выбор пистолета • AP Gun • CS Gun • P 2 Gun § Выносной дисплей • без выносного дисплея o Шланг не включает CAN-кабель • C удаленным дисплеем o Шланг включает CAN-кабель 23

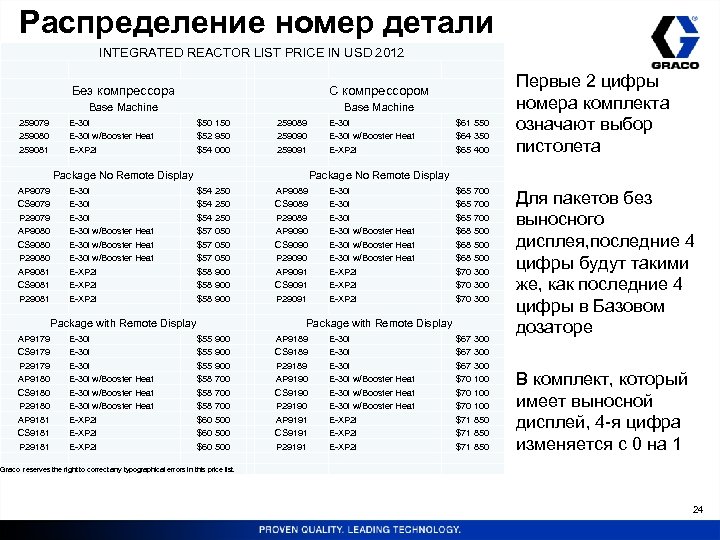

Распределение номер детали INTEGRATED REACTOR LIST PRICE IN USD 2012 Без компрессора С компрессором Base Machine 259079 259080 E-30 i w/Booster Heat $50 150 $52 950 259081 E-XP 2 i $54 000 259089 259090 E-30 i w/Booster Heat 259091 E-XP 2 i Package No Remote Display § Первые 2 цифры номера комплекта $61 550 означают выбор $64 350 пистолета $65 400 Package No Remote Display AP 9079 CS 9079 P 29079 AP 9080 CS 9080 P 29080 E-30 i w/Booster Heat E-30 i w/Booster Heat $54 250 $57 050 AP 9081 CS 9081 P 29081 E-XP 2 i $58 900 Package with Remote Display AP 9179 CS 9179 P 29179 AP 9180 CS 9180 P 29180 AP 9181 CS 9181 E-30 i w/Booster Heat E-30 i w/Booster Heat E-XP 2 i $55 900 $58 700 $60 500 P 29181 E-XP 2 i $60 500 AP 9089 CS 9089 P 29089 AP 9090 CS 9090 P 29090 E-30 i w/Booster Heat E-30 i w/Booster Heat $65 700 $68 500 § Для пакетов без выносного дисплея, последние 4 цифры будут такими AP 9091 E-XP 2 i $70 300 CS 9091 E-XP 2 i $70 300 же, как последние 4 P 29091 E-XP 2 i $70 300 цифры в Базовом Package with Remote Display дозаторе AP 9189 E-30 i $67 300 CS 9189 P 29189 AP 9190 CS 9190 P 29190 AP 9191 CS 9191 E-30 i w/Booster Heat E-30 i w/Booster Heat E-XP 2 i P 29191 E-XP 2 i $67 300 $70 100 $71 850 § В комплект, который имеет выносной дисплей, 4 -я цифра изменяется с 0 на 1 $71 850 Graco reserves the right to correct any typographical errors in this price list. 24

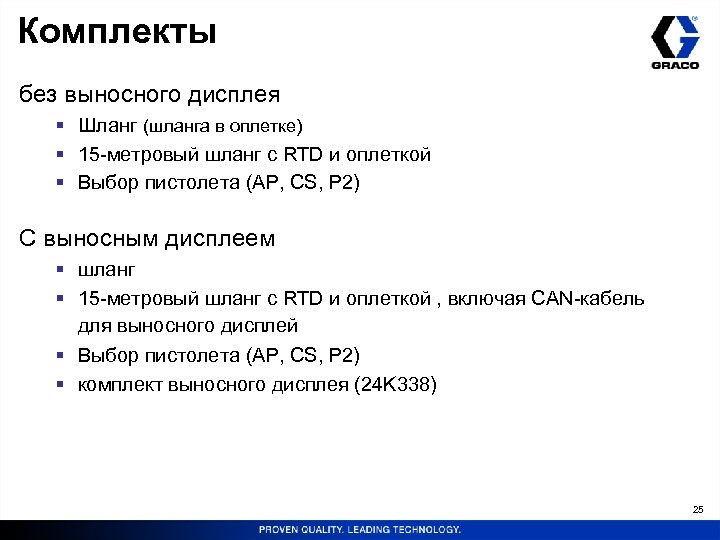

Комплекты без выносного дисплея § Шланг (шланга в оплетке) § 15 -метровый шланг с RTD и оплеткой § Выбор пистолета (AP, CS, P 2) C выносным дисплеем § шланг § 15 -метровый шланг с RTD и оплеткой , включая CAN-кабель для выносного дисплей § Выбор пистолета (AP, CS, P 2) § комплект выносного дисплея (24 K 338) 25

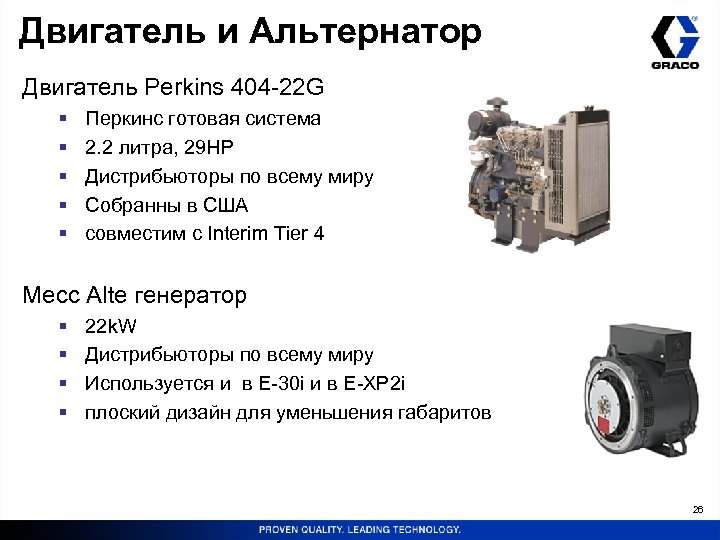

Двигатель и Альтернатор Двигатель Perkins 404 -22 G § § § Перкинс готовая система 2. 2 литра, 29 HP Дистрибьюторы по всему миру Собранны в США совместим с Interim Tier 4 Mecc Alte генератор § § 22 k. W Дистрибьюторы по всему миру Используется и в E-30 i и в E-XP 2 i плоский дизайн для уменьшения габаритов 26

Advanced Display Module (ADM) § Журналы с информацией о работе • сохраняет информацию о работе системы, ошибках • Загрузка по USB § Интуитивный дисплей • Визуальные индикаторы, которые показывают уровень жидкости в бочках • Журналы событий и ошибок на экране • Данные по суточному расходу § Сохранение настроек материалов • Сохраняет настройки температуры и давления (до 24 рецептов) § поиск неисправностей на экране • Описание проблемы • Предоставляет общие решения § Устанавливаемые пользователем тревоги • Автоматическое отключение при дисбалансе давления или низком уровне компонентов 27

Аксессуары 28

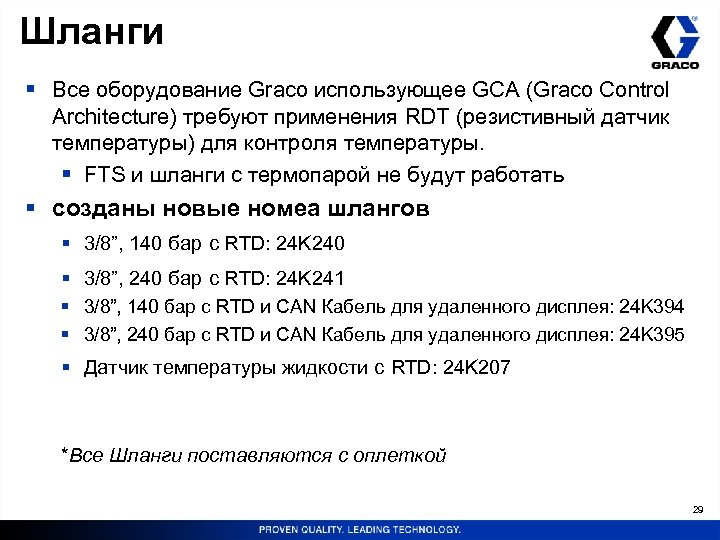

Шланги § Все оборудование Graco использующее GCA (Graco Control Architecture) требуют применения RDT (резистивный датчик температуры) для контроля температуры. § FTS и шланги с термопарой не будут работать § созданы новые номеа шлангов § 3/8”, 140 бар с RTD: 24 K 240 § 3/8”, 240 бар с RTD: 24 K 241 § 3/8”, 140 бар с RTD и CAN Кабель для удаленного дисплея: 24 K 394 § 3/8”, 240 бар с RTD и CAN Кабель для удаленного дисплея: 24 K 395 § Датчик температуры жидкости с RTD: 24 K 207 *Все Шланги поставляются с оплеткой 29

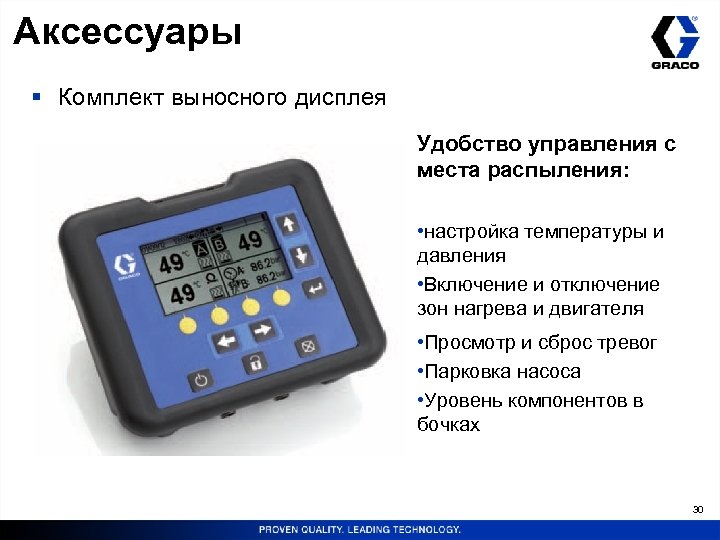

Аксессуары § Комплект выносного дисплея Удобство управления с места распыления: • настройка температуры и давления • Включение и отключение зон нагрева и двигателя • Просмотр и сброс тревог • Парковка насоса • Уровень компонентов в бочках 30

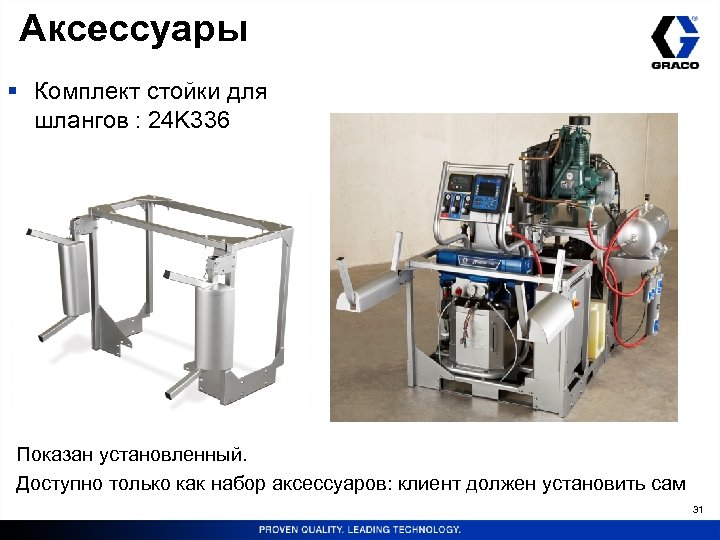

Аксессуары § Комплект стойки для шлангов : 24 K 336 Показан установленный. Доступно только как набор аксессуаров: клиент должен установить сам 31

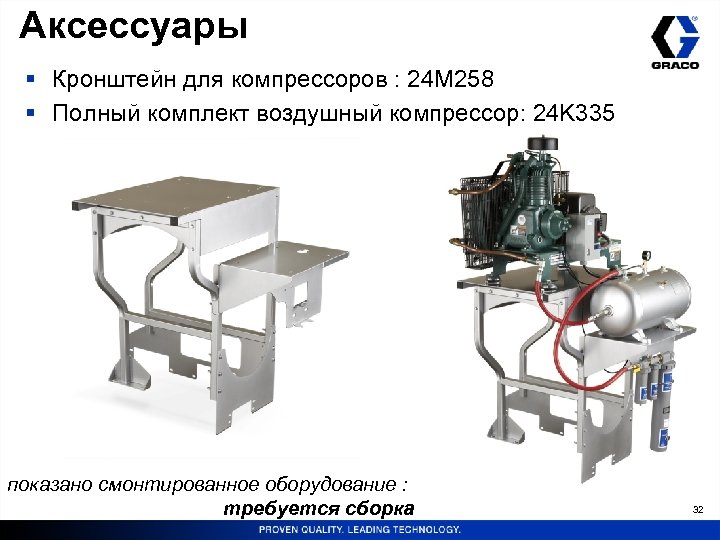

Аксессуары § Кронштейн для компрессоров : 24 M 258 § Полный комплект воздушный компрессор: 24 K 335 показано смонтированное оборудование : требуется сборка 32

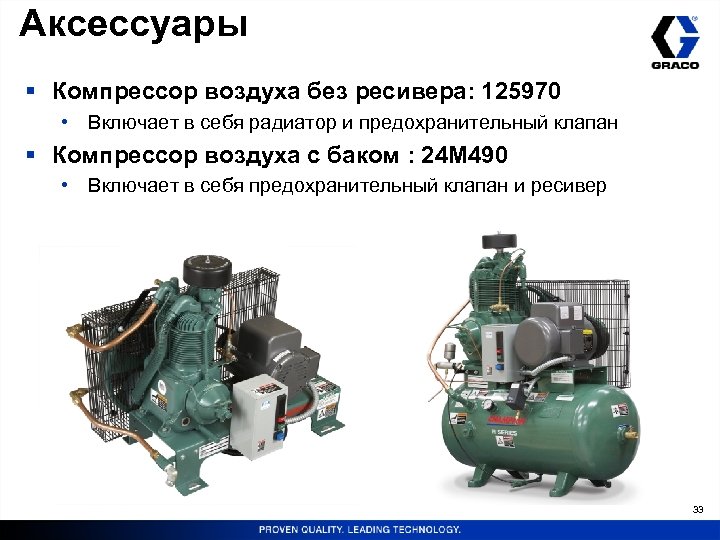

Аксессуары § Компрессор воздуха без ресивера: 125970 • Включает в себя радиатор и предохранительный клапан § Компрессор воздуха с баком : 24 M 490 • Включает в себя предохранительный клапан и ресивер 33

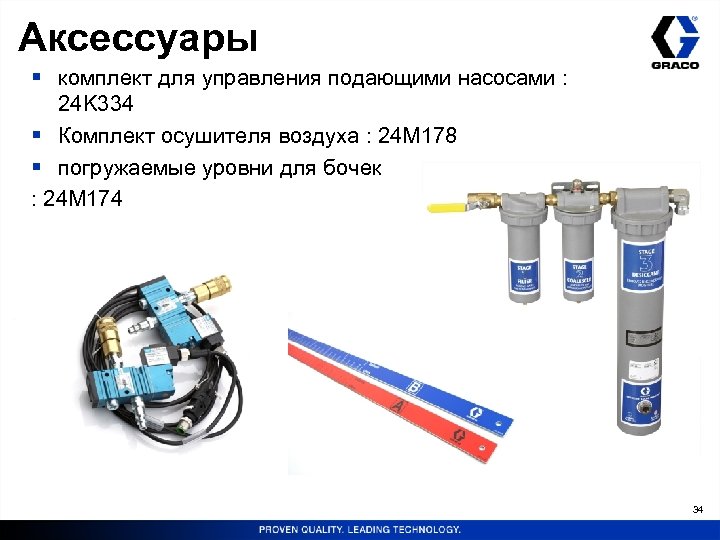

Аксессуары § комплект для управления подающими насосами : 24 K 334 § Комплект осушителя воздуха : 24 M 178 § погружаемые уровни для бочек : 24 M 174 34

Sales Tools 35

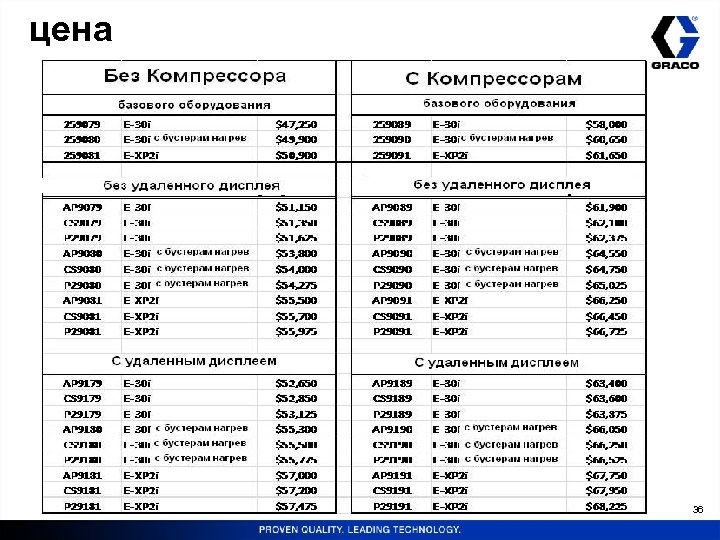

цена 36

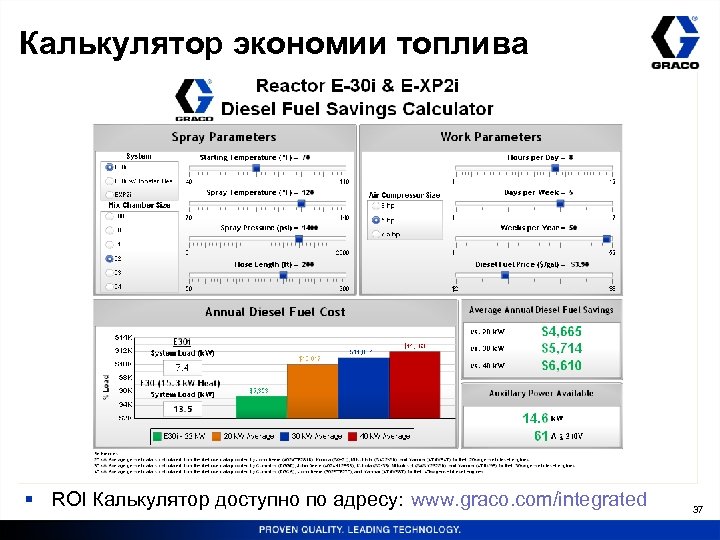

Калькулятор экономии топлива § ROI Калькулятор доступно по адресу: www. graco. com/integrated 37

Видео § Видео доступно на сайте компании Graco GOT веб -сайт и www. graco. com/integrated § Сайт продукта § Видео "пуско-наладка" § Видео "отключения оборудования" § Видео Особенности продукта § Видео "Нагревание контура" 38

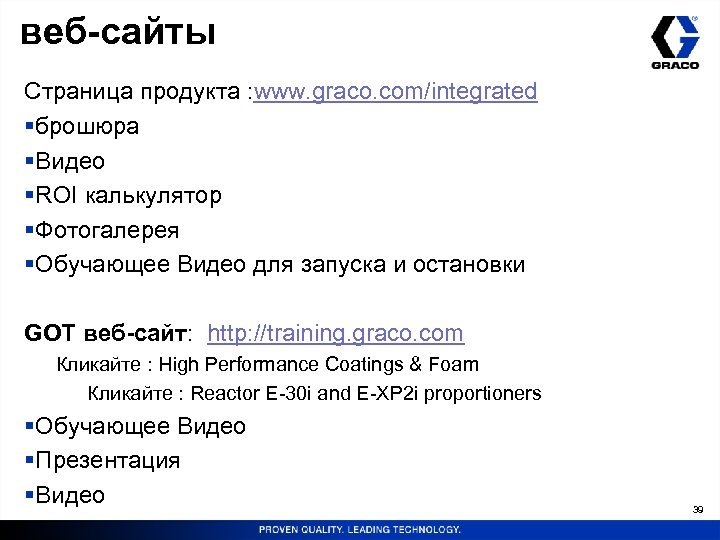

веб-сайты Страница продукта : www. graco. com/integrated §брошюра §Видео §ROI калькулятор §Фотогалерея §Обучающее Видео для запуска и остановки GOT веб-сайт: http: //training. graco. com Кликайте : High Performance Coatings & Foam Кликайте : Reactor E-30 i and E-XP 2 i proportioners §Обучающее Видео §Презентация §Видео 39

Спасибо Большое за Ваше Внимание! 40
