РАЗВИТИЕ СЕГМЕНТА АВТОМАТИЗИРОВАННОЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ САНКТ-ПЕТЕРБУРГА НА ТЕРРИТОРИИ КАЛИНИНСКОГО РАЙОНА Санкт-Петербург. 2015 г. www. rt. ru

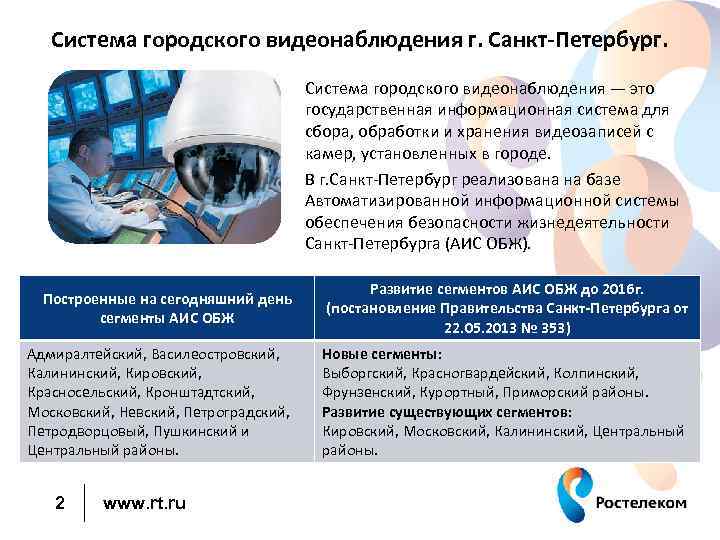

Система городского видеонаблюдения г. Санкт-Петербург. Система городского видеонаблюдения — это государственная информационная система для сбора, обработки и хранения видеозаписей с камер, установленных в городе. В г. Санкт-Петербург реализована на базе Автоматизированной информационной системы обеспечения безопасности жизнедеятельности Санкт-Петербурга (АИС ОБЖ). Построенные на сегодняшний день сегменты АИС ОБЖ Адмиралтейский, Василеостровский, Калининский, Кировский, Красносельский, Кронштадтский, Московский, Невский, Петроградский, Петродворцовый, Пушкинский и Центральный районы. 2 www. rt. ru Развитие сегментов АИС ОБЖ до 2016 г. (постановление Правительства Санкт-Петербурга от 22. 05. 2013 № 353) Новые сегменты: Выборгский, Красногвардейский, Колпинский, Фрунзенский, Курортный, Приморский районы. Развитие существующих сегментов: Кировский, Московский, Калининский, Центральный районы.

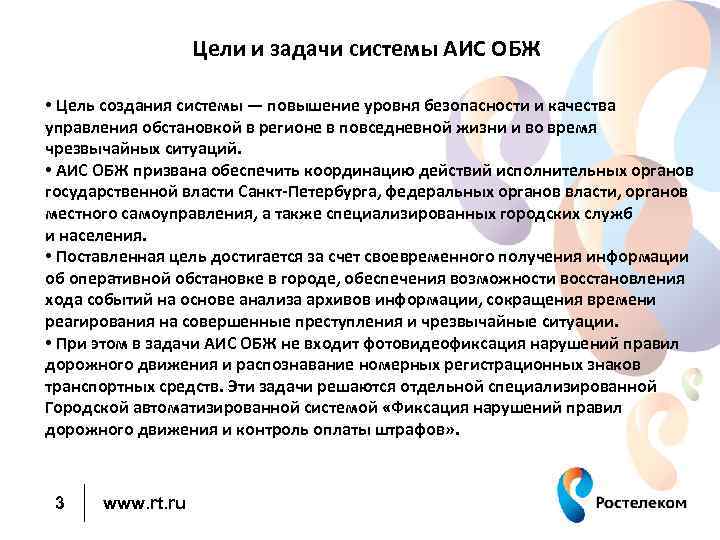

Цели и задачи системы АИС ОБЖ • Цель создания системы — повышение уровня безопасности и качества управления обстановкой в регионе в повседневной жизни и во время чрезвычайных ситуаций. • АИС ОБЖ призвана обеспечить координацию действий исполнительных органов государственной власти Санкт-Петербурга, федеральных органов власти, органов местного самоуправления, а также специализированных городских служб и населения. • Поставленная цель достигается за счет своевременного получения информации об оперативной обстановке в городе, обеспечения возможности восстановления хода событий на основе анализа архивов информации, сокращения времени реагирования на совершенные преступления и чрезвычайные ситуации. • При этом в задачи АИС ОБЖ не входит фотовидеофиксация нарушений правил дорожного движения и распознавание номерных регистрационных знаков транспортных средств. Эти задачи решаются отдельной специализированной Городской автоматизированной системой «Фиксация нарушений правил дорожного движения и контроль оплаты штрафов» . 3 www. rt. ru

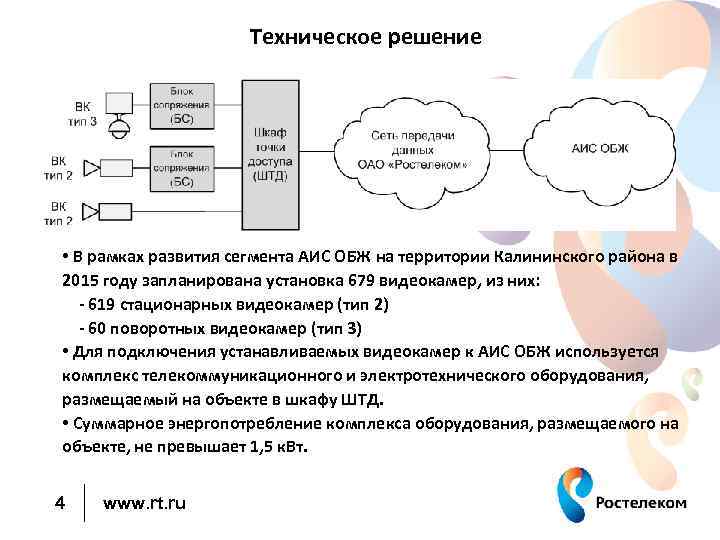

Техническое решение • В рамках развития сегмента АИС ОБЖ на территории Калининского района в 2015 году запланирована установка 679 видеокамер, из них: - 619 стационарных видеокамер (тип 2) - 60 поворотных видеокамер (тип 3) • Для подключения устанавливаемых видеокамер к АИС ОБЖ используется комплекс телекоммуникационного и электротехнического оборудования, размещаемый на объекте в шкафу ШТД. • Суммарное энергопотребление комплекса оборудования, размещаемого на объекте, не превышает 1, 5 к. Вт. 4 www. rt. ru

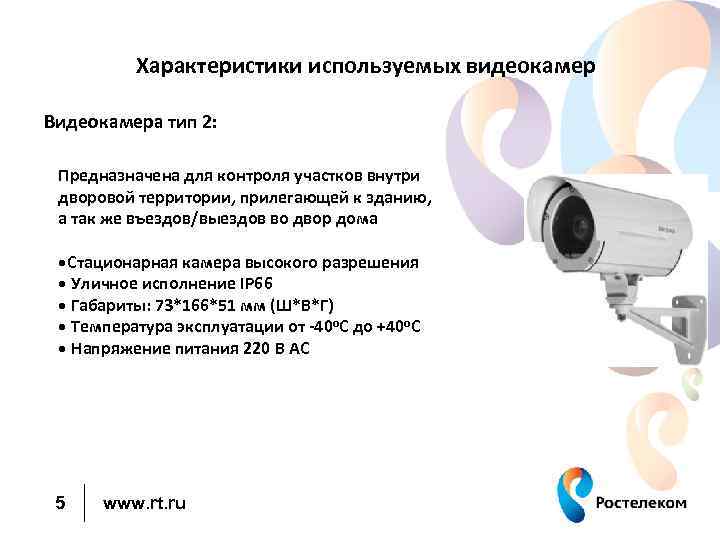

Характеристики используемых видеокамер Видеокамера тип 2: Предназначена для контроля участков внутри дворовой территории, прилегающей к зданию, а так же въездов/выездов во двор дома • Стационарная камера высокого разрешения • Уличное исполнение IP 66 • Габариты: 73*166*51 мм (Ш*В*Г) • Температура эксплуатации от -40 o. С до +40 o. С • Напряжение питания 220 В АС 5 www. rt. ru

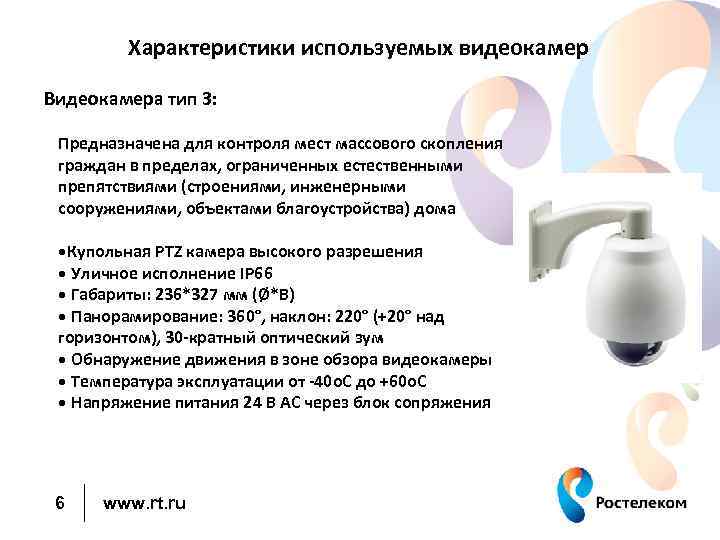

Характеристики используемых видеокамер Видеокамера тип 3: Предназначена для контроля мест массового скопления граждан в пределах, ограниченных естественными препятствиями (строениями, инженерными сооружениями, объектами благоустройства) дома • Купольная PTZ камера высокого разрешения • Уличное исполнение IP 66 • Габариты: 236*327 мм (Ø*В) • Панорамирование: 360°, наклон: 220° (+20° над горизонтом), 30 -кратный оптический зум • Обнаружение движения в зоне обзора видеокамеры • Температура эксплуатации от -40 o. С до +60 o. С • Напряжение питания 24 В АС через блок сопряжения 6 www. rt. ru

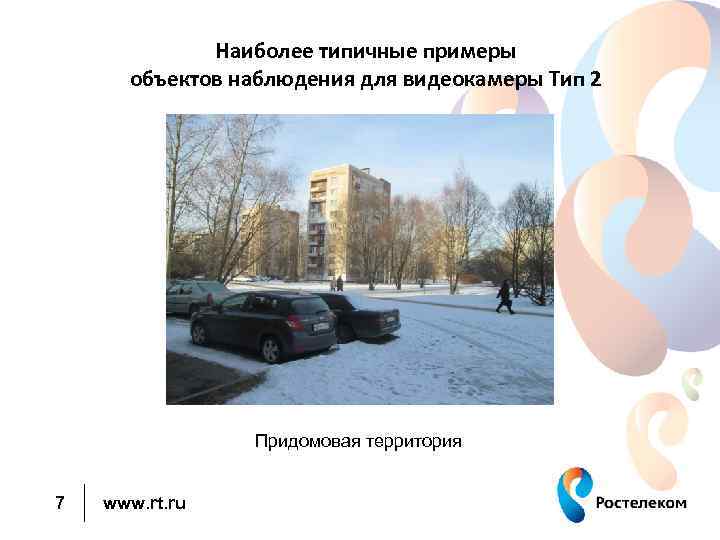

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 2 Придомовая территория 7 www. rt. ru

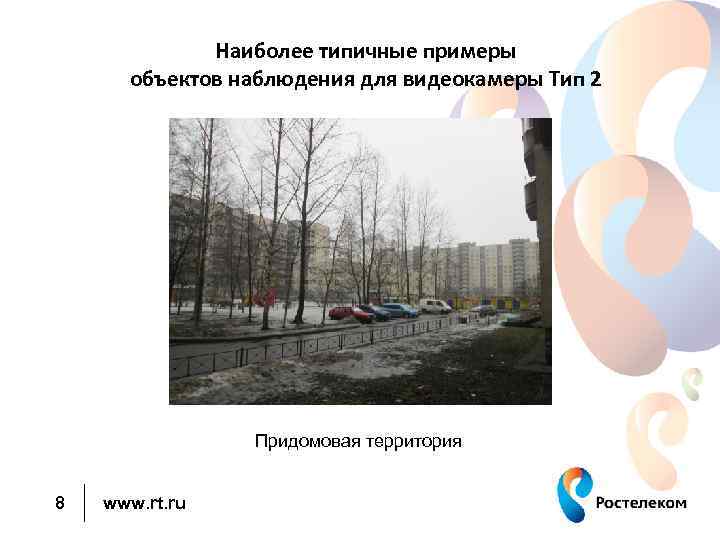

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 2 Придомовая территория 8 www. rt. ru

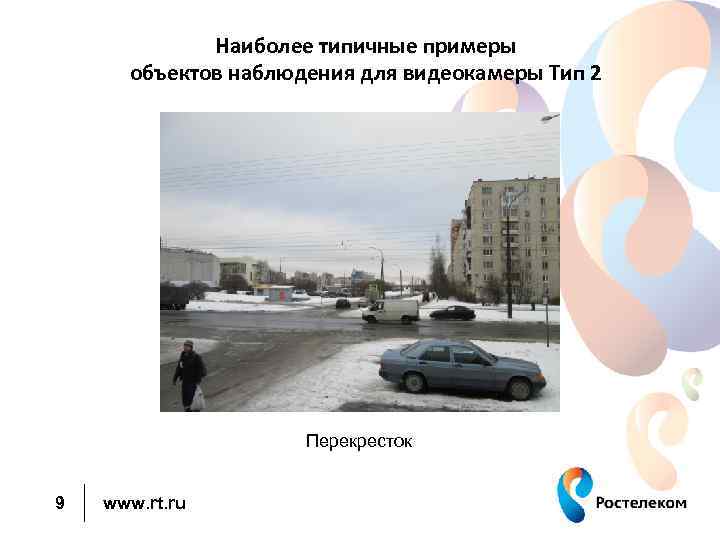

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 2 Перекресток 9 www. rt. ru

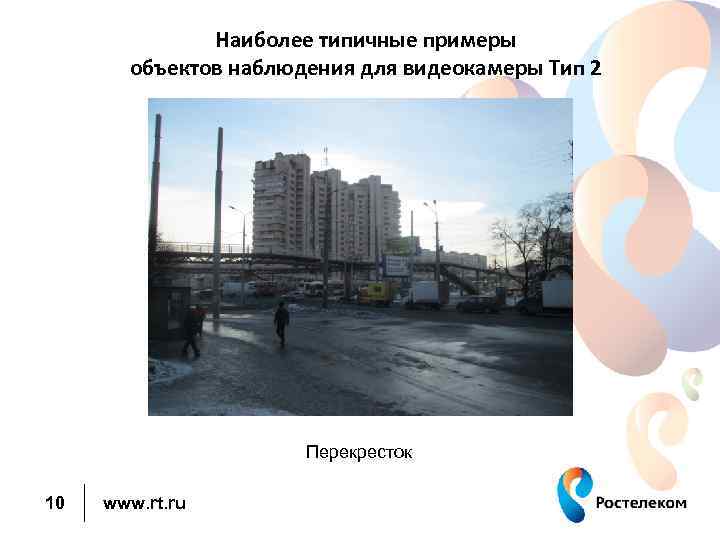

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 2 Перекресток 10 www. rt. ru

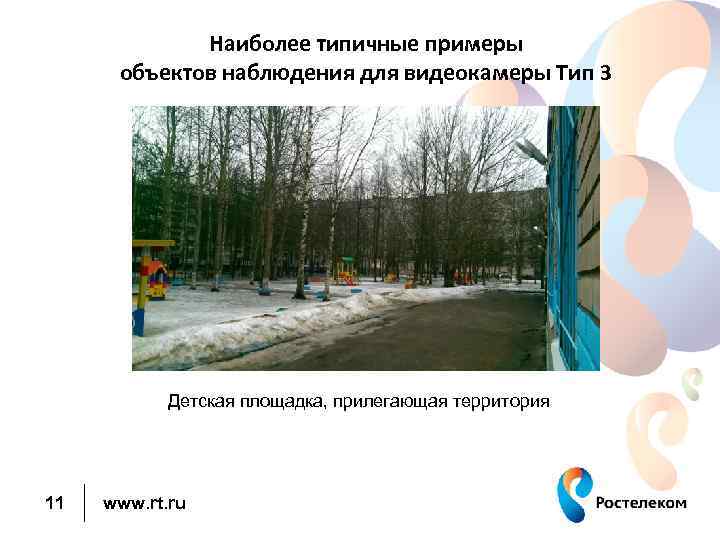

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 3 Детская площадка, прилегающая территория 11 www. rt. ru

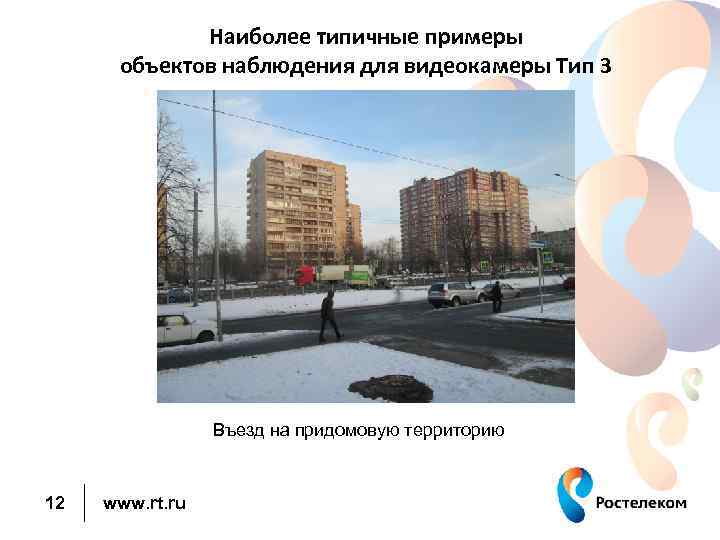

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 3 Въезд на придомовую территорию 12 www. rt. ru

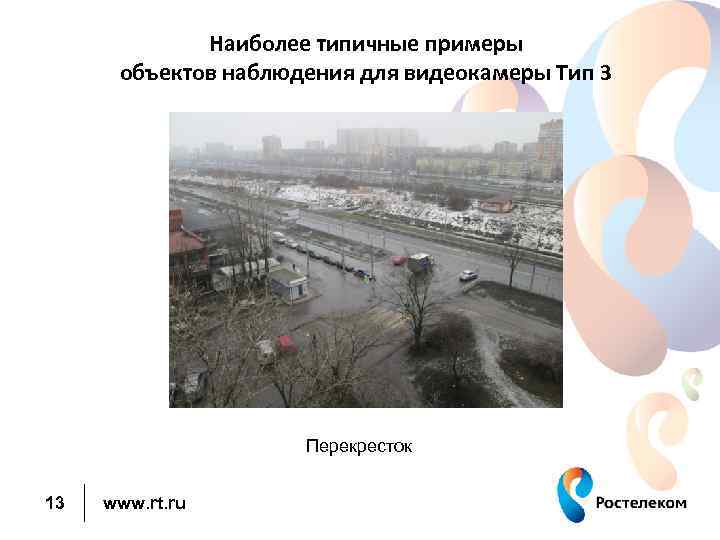

Наиболее типичные примеры объектов наблюдения для видеокамеры Тип 3 Перекресток 13 www. rt. ru
Шкаф точки доступа • Предназначен для размещения узлового оборудования и подключения видеокамер типов 2 и 3 к сети АИС ОБЖ • Антивандальное исполнение • Присоединение к оптической сети оператора связи • Подключение видеокамер по медным или оптическим линиям • Габариты: 600*1000*400 мм (Ш*В*Г) • Электропитание: 220 В АС • Обеспечение автономной работы СВН в течение 120 минут • Настенная/напольная установка в подвальных или технических помещениях 14 www. rt. ru

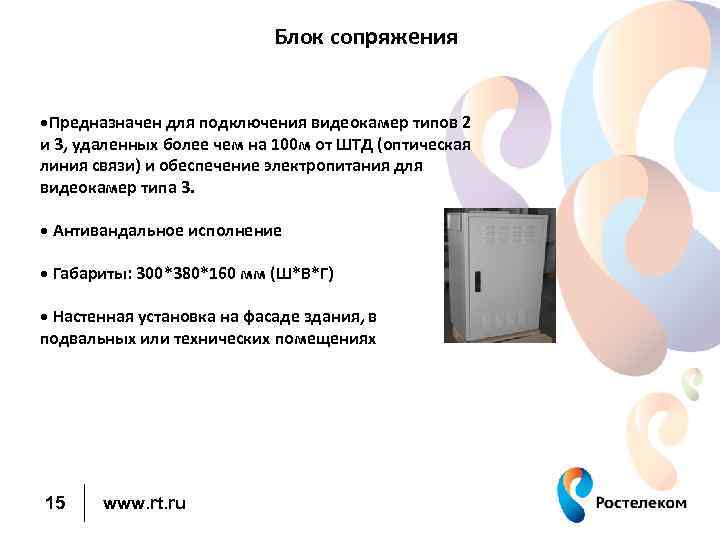

Блок сопряжения • Предназначен для подключения видеокамер типов 2 и 3, удаленных более чем на 100 м от ШТД (оптическая линия связи) и обеспечение электропитания для видеокамер типа 3. • Антивандальное исполнение • Габариты: 300*380*160 мм (Ш*В*Г) • Настенная установка на фасаде здания, в подвальных или технических помещениях 15 www. rt. ru
СПАСИБО ЗА ВНИМАНИЕ! 16 www. rt. ru
