Развитие дефектов структурные схемы Лекция 3 Типовая

Развитие дефектов (структурные схемы) Лекция 3.

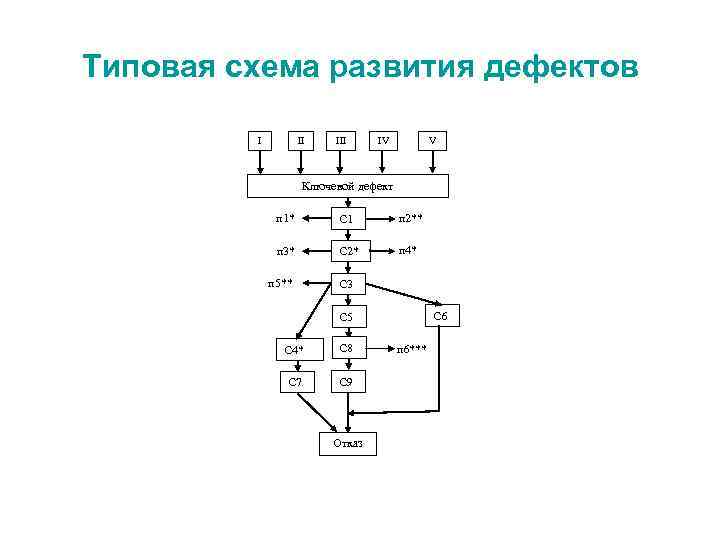

Типовая схема развития дефектов I II IV V Ключевой дефект п 1* С 1 п 2** п 3* С 2* п 4* п 5** С 3 С 6 С 5 С 4* С 8 С 7 С 9 Отказ п 6***

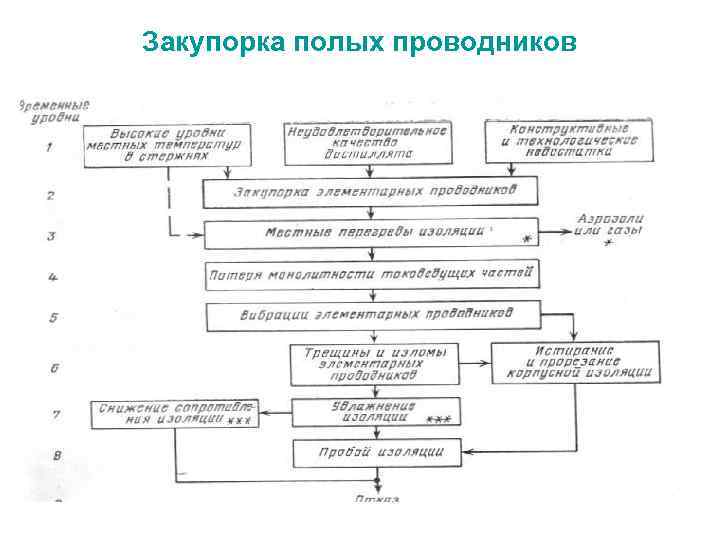

Закупорка полых проводников

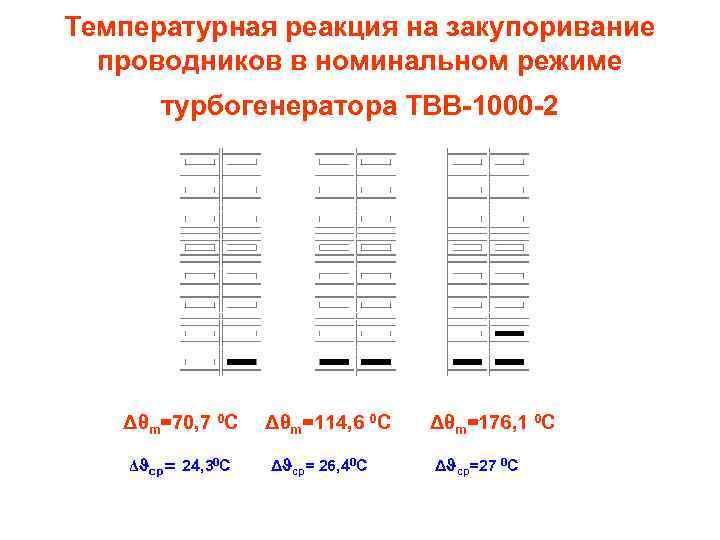

Температурная реакция на закупоривание проводников в номинальном режиме турбогенератора ТВВ-1000 -2 Δθm=70, 7 0 C ΔJср= 24, 30 C Δθm=114, 6 0 C ΔJср= 26, 40 C Δθm=176, 1 0 C ΔJср=27 0 C

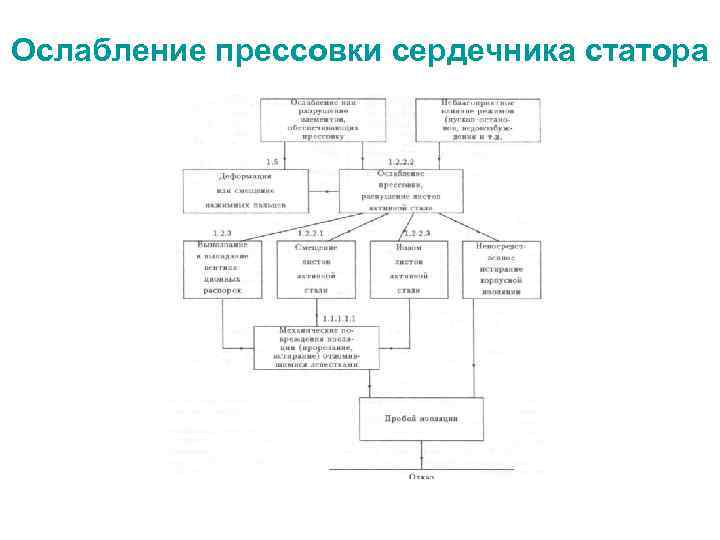

Ослабление прессовки сердечника статора

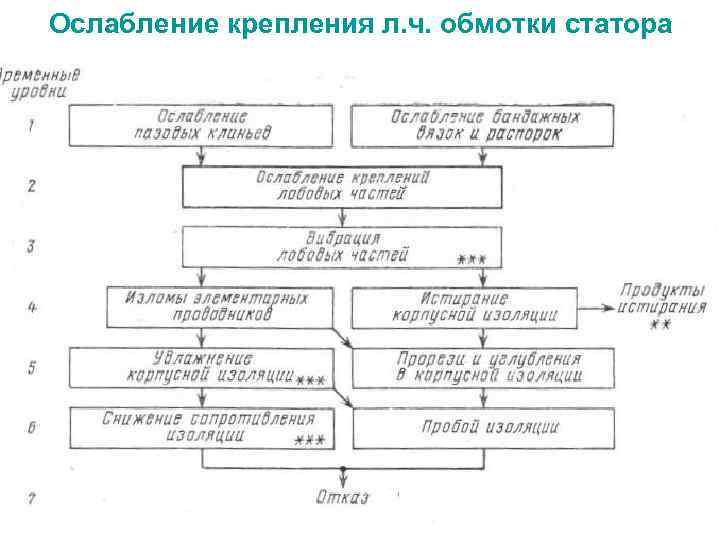

Ослабление крепления л. ч. обмотки статора

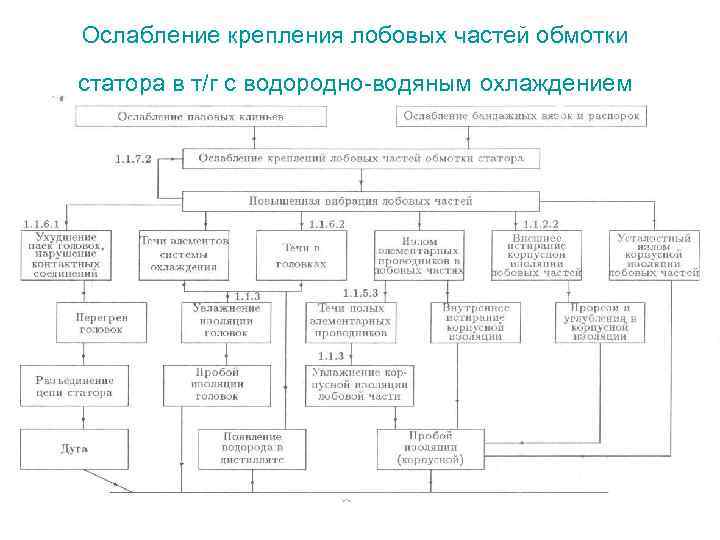

Ослабление крепления лобовых частей обмотки статора в т/г с водородно-водяным охлаждением

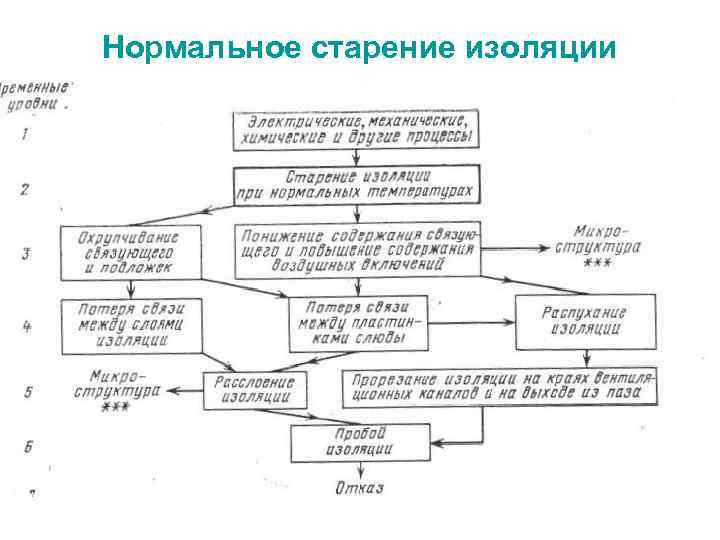

Нормальное старение изоляции

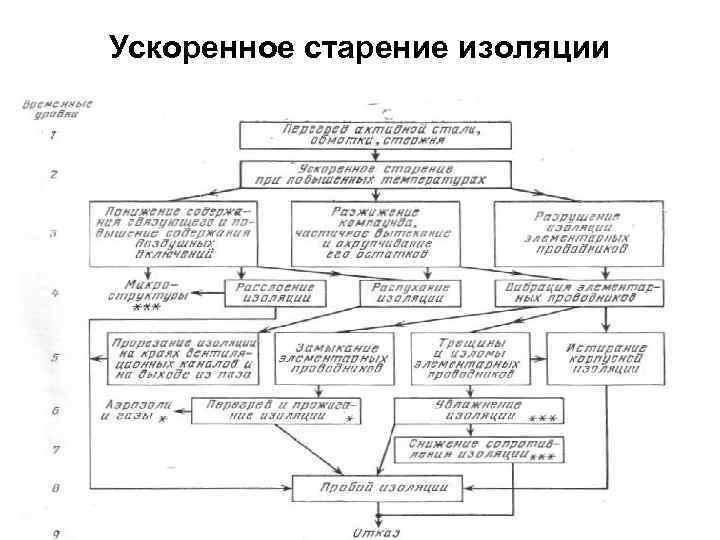

Ускоренное старение изоляции

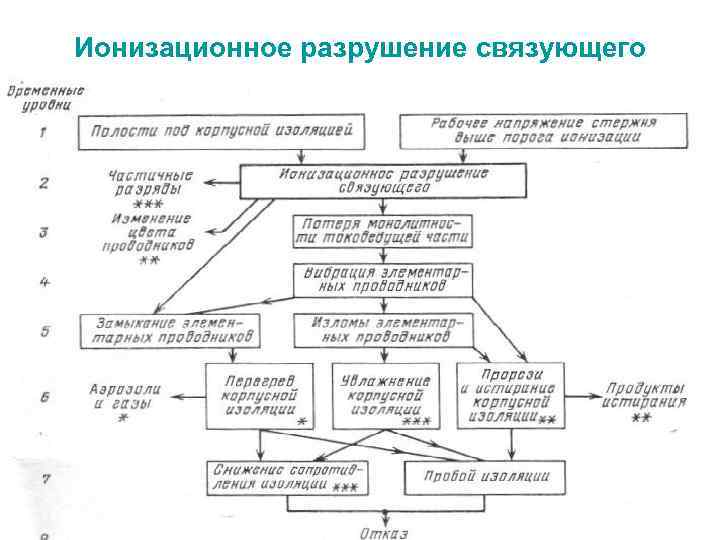

Ионизационное разрушение связующего

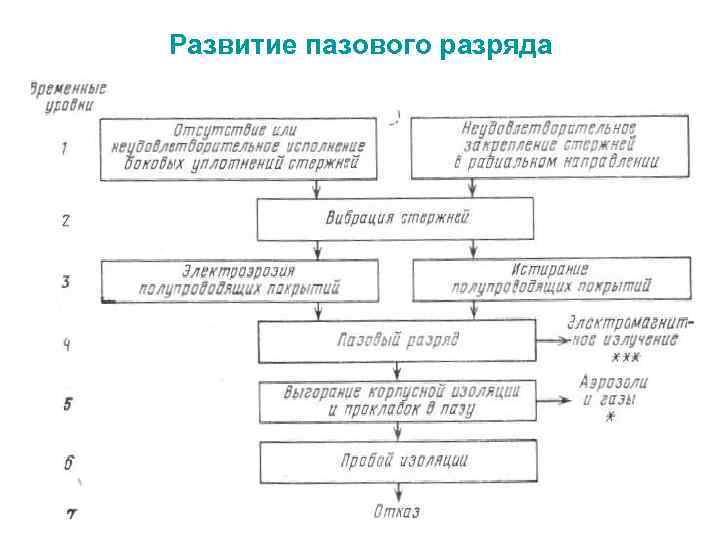

Развитие пазового разряда

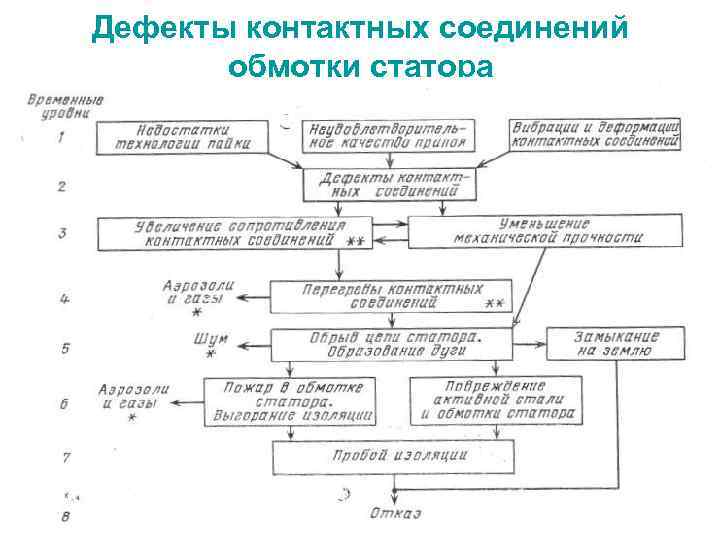

Дефекты контактных соединений обмотки статора

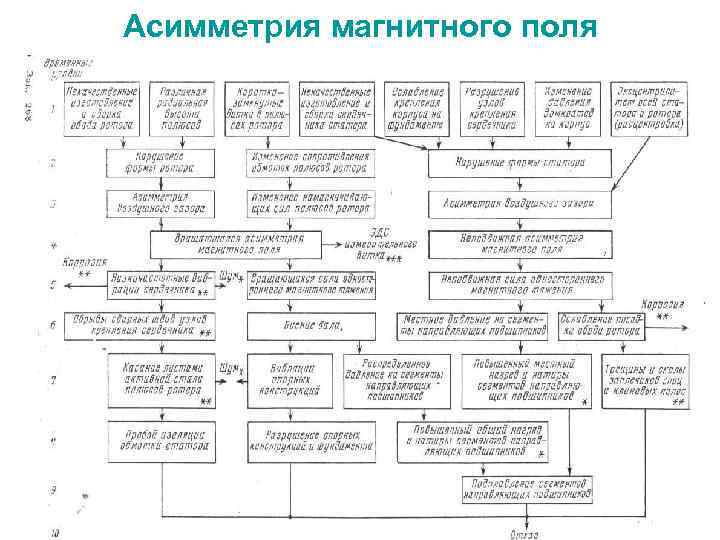

Асимметрия магнитного поля

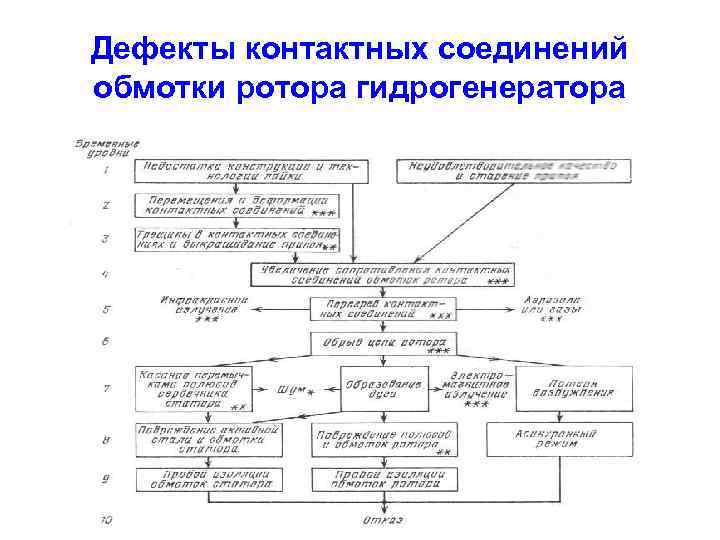

Дефекты контактных соединений обмотки ротора гидрогенератора

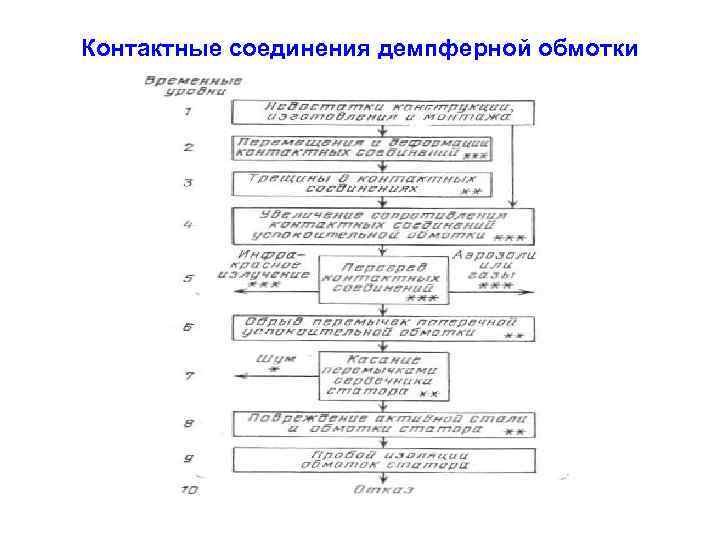

Контактные соединения демпферной обмотки

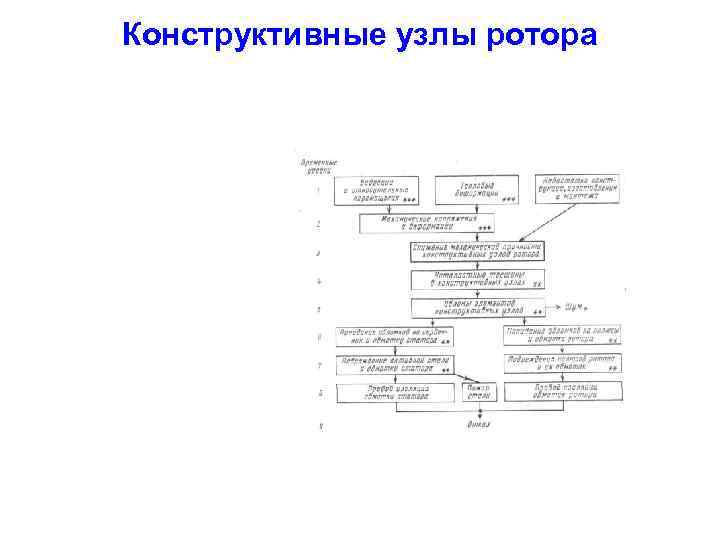

Конструктивные узлы ротора
