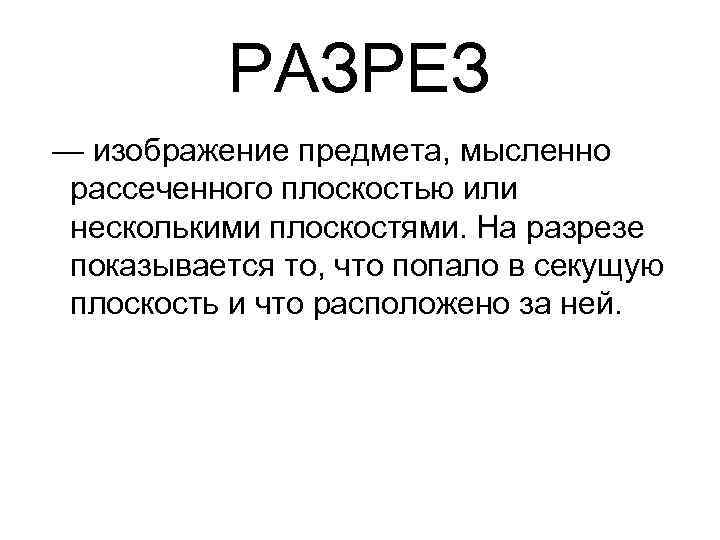

РАЗРЕЗ — изображение предмета, мысленно рассеченного плоскостью или несколькими плоскостями. На разрезе показывается то, что попало в секущую плоскость и что расположено за ней.

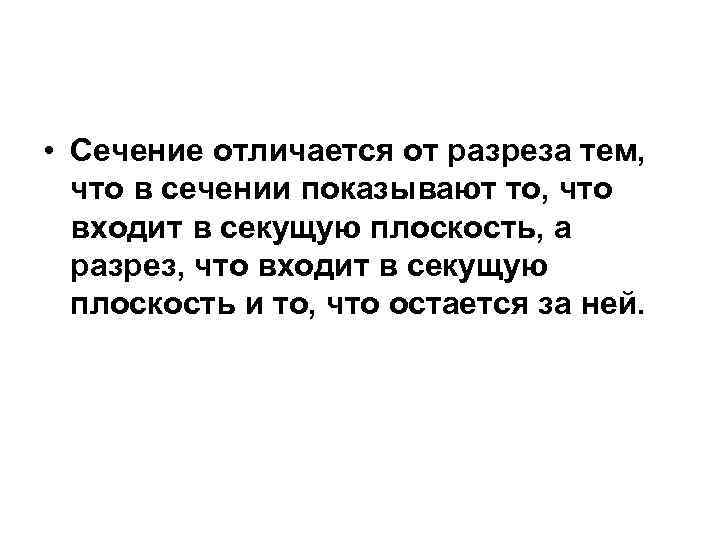

• Сечение отличается от разреза тем, что в сечении показывают то, что входит в секущую плоскость, а разрез, что входит в секущую плоскость и то, что остается за ней.

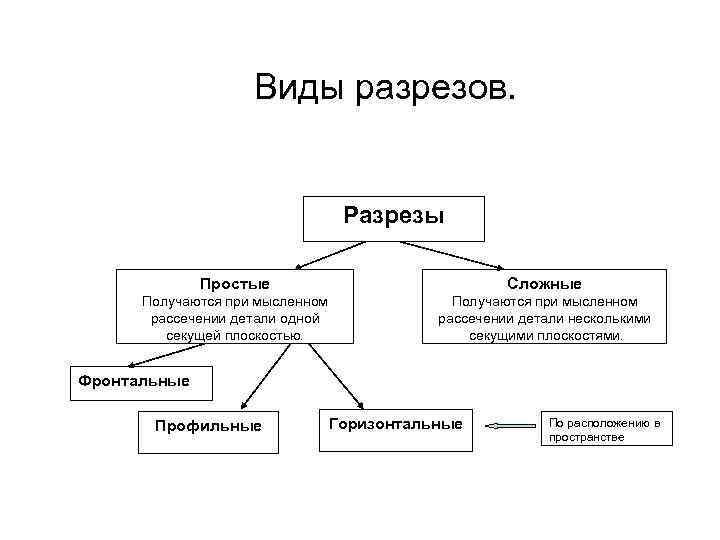

Виды разрезов. Разрезы Простые Сложные Получаются при мысленном рассечении детали одной секущей плоскостью. Получаются при мысленном рассечении детали несколькими секущими плоскостями. Фронтальные Профильные Горизонтальные По расположению в пространстве

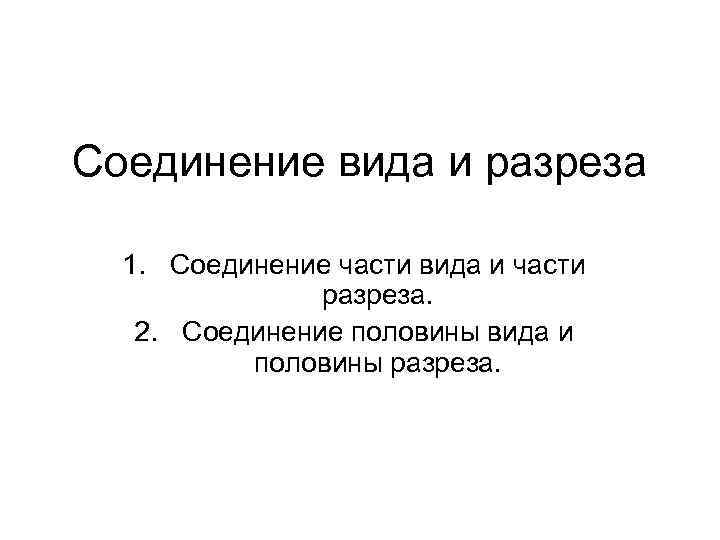

Соединение вида и разреза 1. Соединение части вида и части разреза. 2. Соединение половины вида и половины разреза.

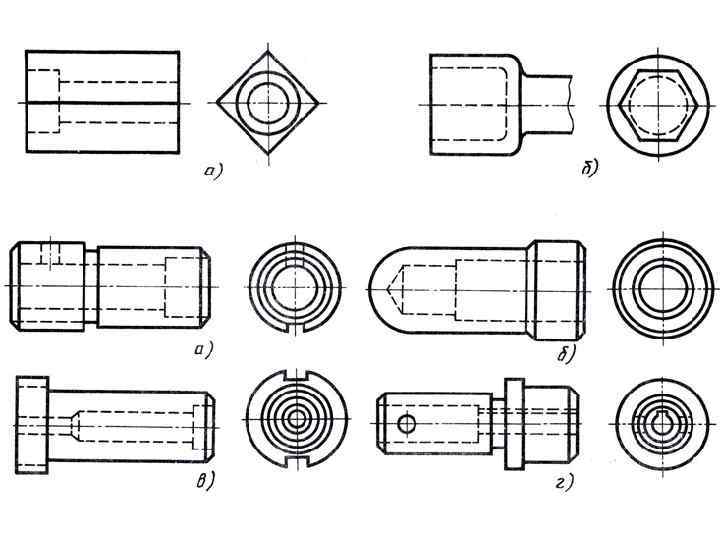

1. Если изображение не имеет оси симметрии, то разделом между видом и разрезом служит сплошная тонкая волнистая линия

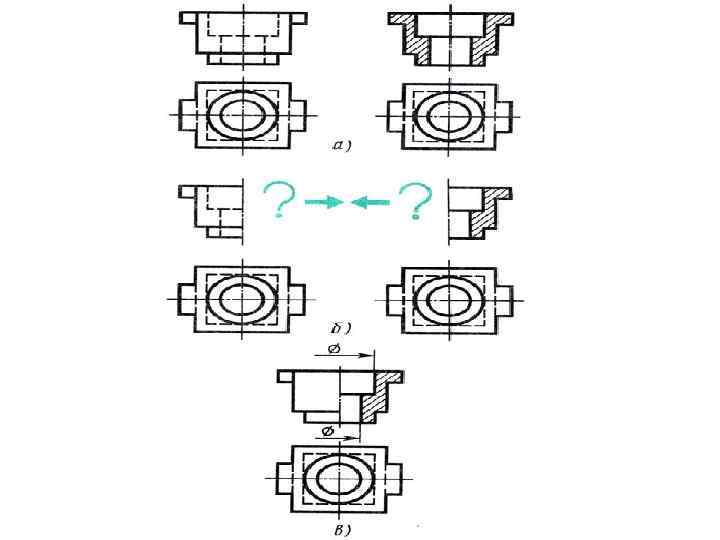

Если вид и разрез — фигуры симметричные, то соединяют половину вида и половину соответствующего разреза.
Исключение составляют изображения, имеющие ось симметрии, совпадающую с ребром внешнего или внутреннего контура.

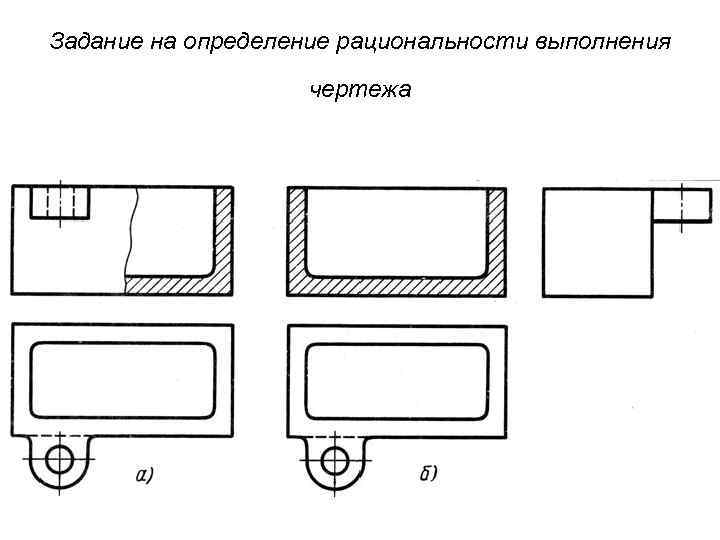

Задание на определение рациональности выполнения чертежа
НАНЕСЕНИЕ РАЗМЕРОВ

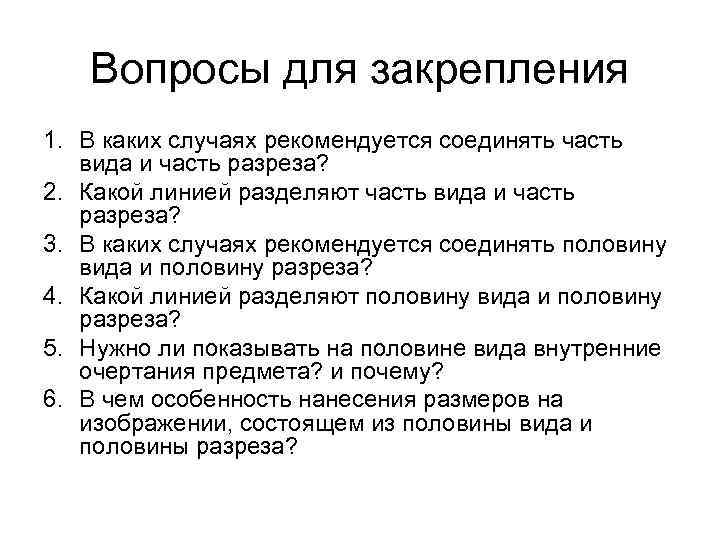

Вопросы для закрепления 1. В каких случаях рекомендуется соединять часть вида и часть разреза? 2. Какой линией разделяют часть вида и часть разреза? 3. В каких случаях рекомендуется соединять половину вида и половину разреза? 4. Какой линией разделяют половину вида и половину разреза? 5. Нужно ли показывать на половине вида внутренние очертания предмета? и почему? 6. В чем особенность нанесения размеров на изображении, состоящем из половины вида и половины разреза?
