РАЗРАБОТКА РЕМЕННОЙ ПЕРЕДАЧИ ДЛЯ МЕХАНИЧЕСКОГО ПРИВОДА Работу выполнил: студент группы ЭО-03 Латышева С. Д. Работу принял: доцент, КТН Копылов О. А.
Ременная передача относится к Недостатки: передачам трением с гибкой 1. Большие габаритные размеры, в связью. Состоит из ведущего и особенности при передаче ведомого шкивов, огибаемых значительных мощностей. ремнем. Нагрузка передается 2. Малая долговечность ремня в силами трения, возникающими быстроходных передачах. между шкивом и ремнем 3. Большие нагрузки на валы и вследствие натяжения подшипники от натяжения ремня. последнего. 4. Непостоянное передаточное число Достоинства: из-за неизбежного упругого 1. Простота конструкции и малая проскальзывания ремня. стоимость. 5. Необходимость в постоянном 2. Возможность передачи мощности надзоре во время работы из-за на значительные расстояния (до возможного соскакивания и 15 м). обрыва ремня. 3. Плавность и бесшумность работы. 6. Неприменимость во взрывоопасных местах вследствие 4. Смягчение вибрации и толчков электризации ремня. вследствие упругой натяжки ремня.

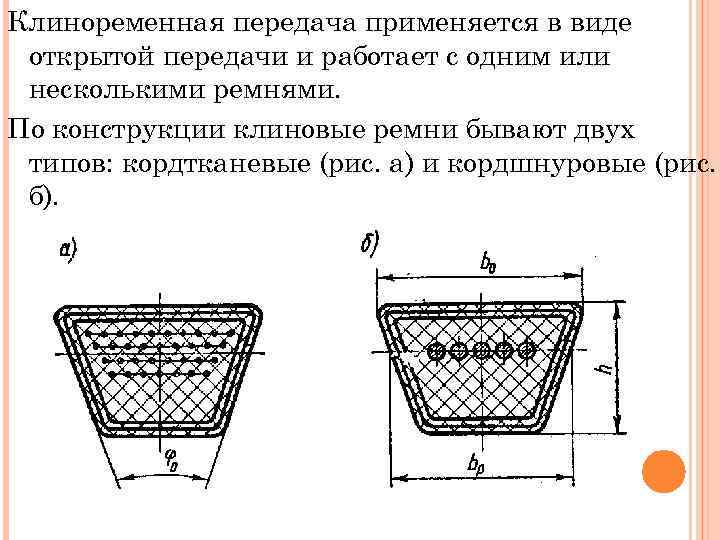

Клиноременная передача применяется в виде открытой передачи и работает с одним или несколькими ремнями. По конструкции клиновые ремни бывают двух типов: кордтканевые (рис. а) и кордшнуровые (рис. б).

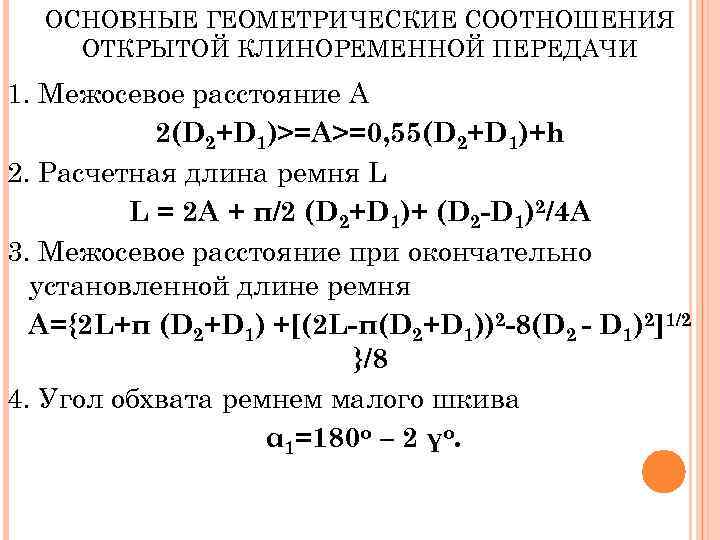

ОСНОВНЫЕ ГЕОМЕТРИЧЕСКИЕ СООТНОШЕНИЯ ОТКРЫТОЙ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ 1. Межосевое расстояние А 2(D 2+D 1)>=А>=0, 55(D 2+D 1)+h 2. Расчетная длина ремня L L = 2 А + π/2 (D 2+D 1)+ (D 2 -D 1)2/4 А 3. Межосевое расстояние при окончательно установленной длине ремня A={2 L+π (D 2+D 1) +[(2 L-π(D 2+D 1))2 -8(D 2 - D 1)2]1/2 }/8 4. Угол обхвата ремнем малого шкива α 1=180 o – 2 γo.
СКОЛЬЖЕНИЕ РЕМНЯ В ременной передаче возникают два вида скольжения ремня по шкиву: упругое неизбежное при нормальной работе передачи и буксование - при перегрузке.

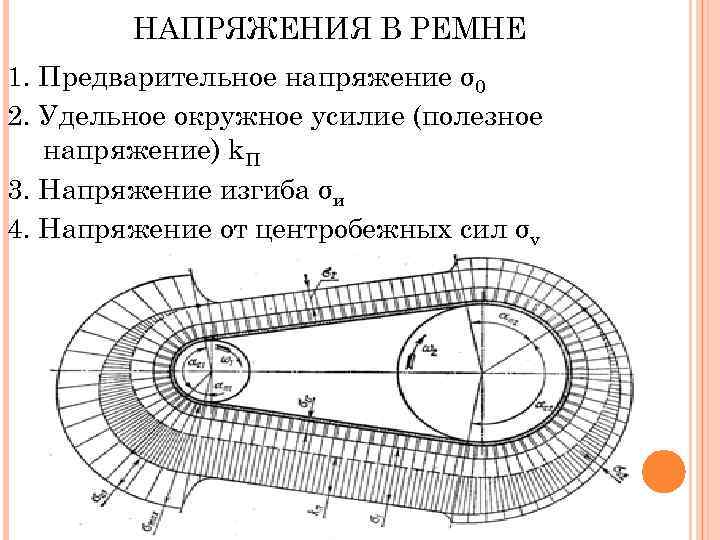

НАПРЯЖЕНИЯ В РЕМНЕ 1. Предварительное напряжение σ0 2. Удельное окружное усилие (полезное напряжение) k. П 3. Напряжение изгиба σи 4. Напряжение от центробежных сил σv
ПРОЕКТНЫЙ РАСЧЕТ Расчетная длина ремня Скорость ремня Число пробегов ремня в секунду Угол обхвата ремнем малого шкива
СПАСИБО ЗА ВНИМАНИЕ
