Разработка процессорного блока для ТЛ-считывателя Выполнила: Салтанова Мария Анатольевна Научный руководитель: Писарев Александр Дмитриевич

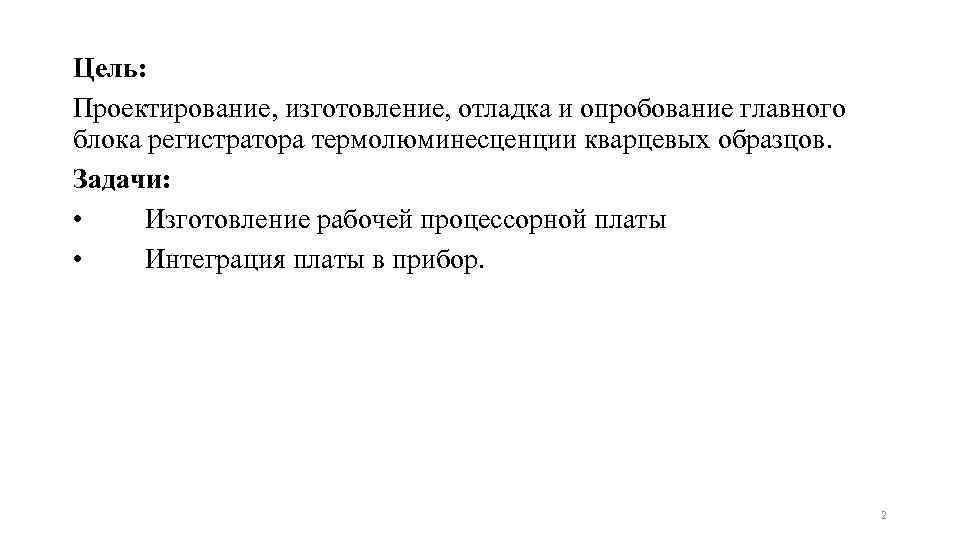

Цель: Проектирование, изготовление, отладка и опробование главного блока регистратора термолюминесценции кварцевых образцов. Задачи: • Изготовление рабочей процессорной платы • Интеграция платы в прибор. 2
3
4
Эскиз экспериментальной установки 1 – экспериментальная ячейка; 2 – светонепроницаемый кожух; 3 – шаговый двигатель карусели с экспериментальными ячейками; 4 – шаговый двигатель поступательного движения нагревателя; 5 – нагреватель; 6 – набор светофильтров и кварцевое окно; 7 – фотоэлектронный умножитель. 5

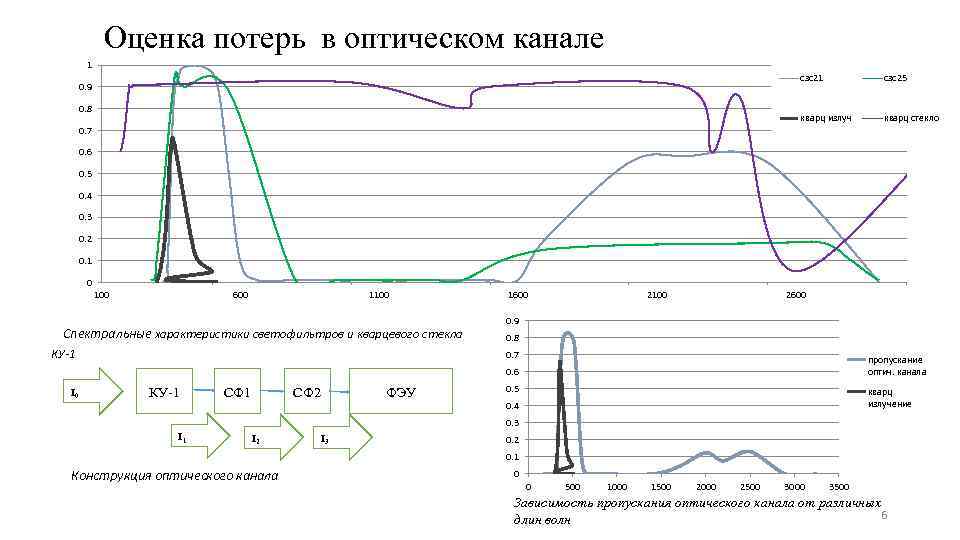

Оценка потерь в оптическом канале 1 сзс21 0. 8 0. 7 сзс25 кварц излуч 0. 9 кварц стекло 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 100 600 1100 Спектральные характеристики светофильтров и кварцевого стекла КУ-1 1600 2100 2600 0. 9 0. 8 0. 7 пропускание оптич. канала 0. 6 I 0 КУ-1 СФ 2 ФЭУ 0. 5 кварц излучение 0. 4 0. 3 I 1 I 2 I 3 0. 2 0. 1 Конструкция оптического канала 0 0 500 1000 1500 2000 2500 3000 3500 Зависимость пропускания оптического канала от различных 6 длин волн

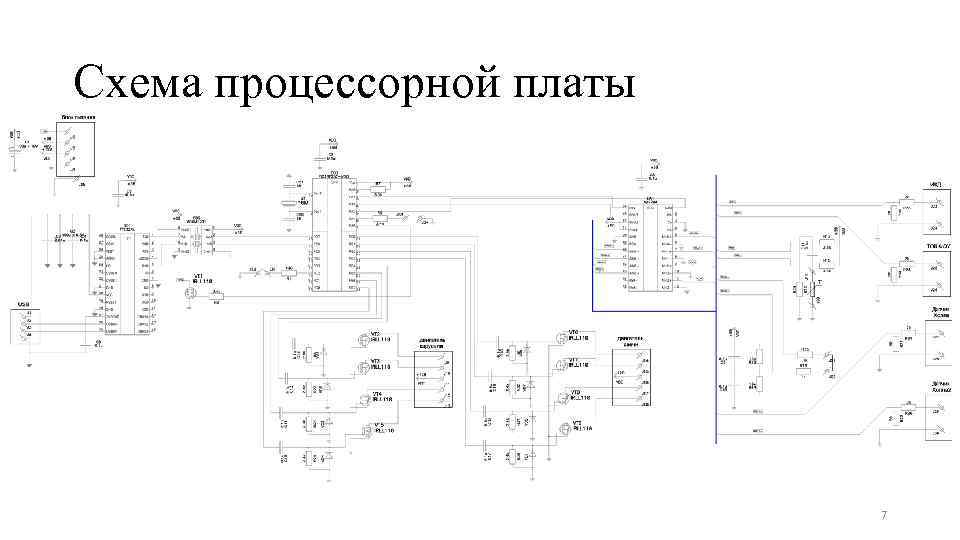

Схема процессорной платы 7

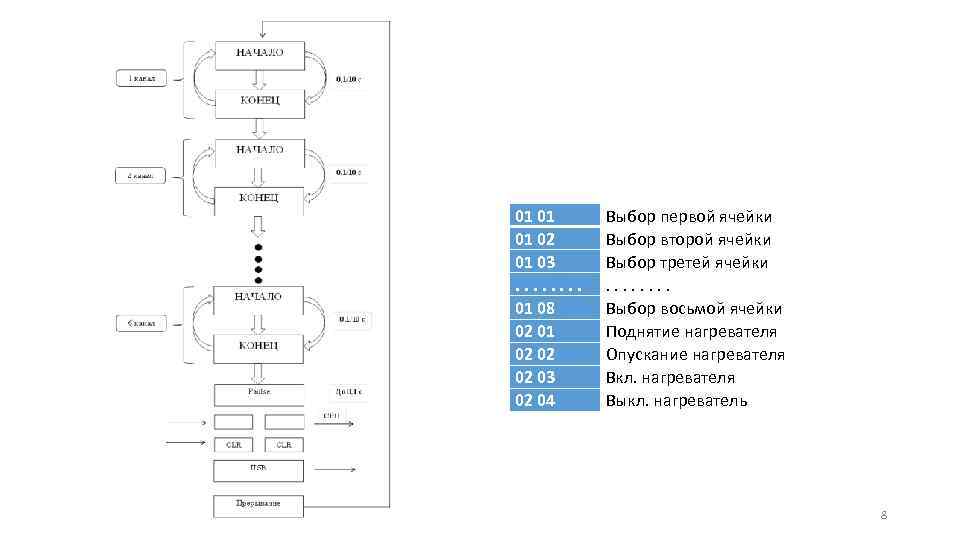

01 01 01 02 01 03. . . . 01 08 02 01 02 02 02 03 02 04 Выбор первой ячейки Выбор второй ячейки Выбор третей ячейки. . . . Выбор восьмой ячейки Поднятие нагревателя Опускание нагревателя Вкл. нагревателя Выкл. нагреватель 8

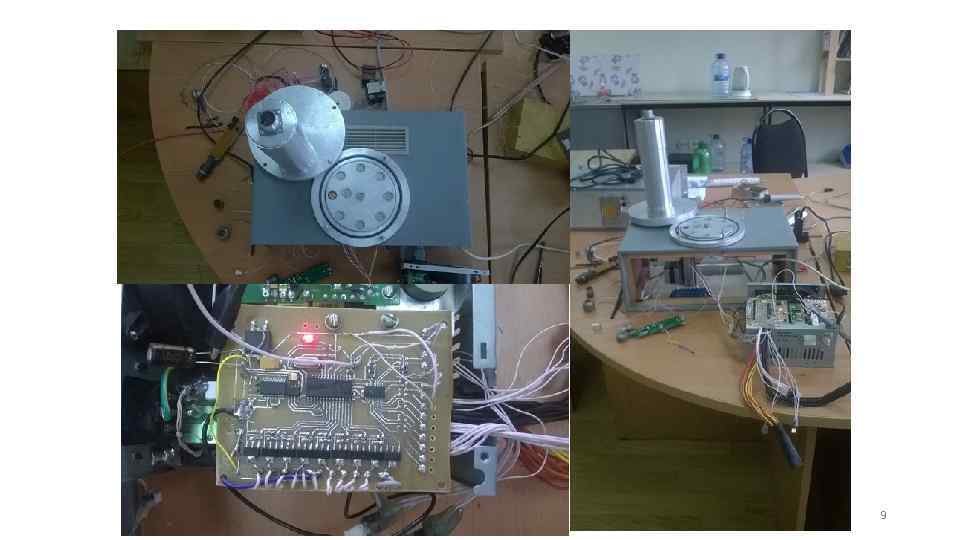

9

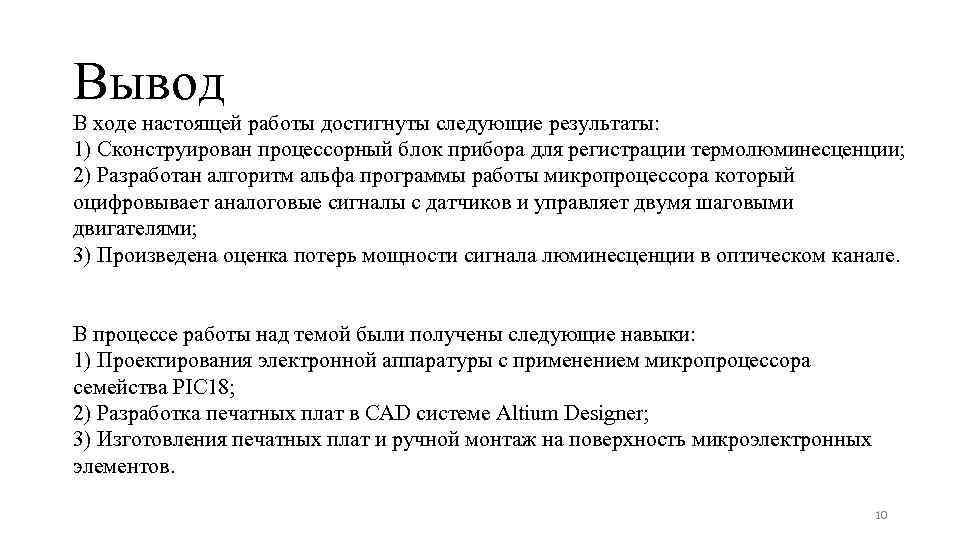

Вывод В ходе настоящей работы достигнуты следующие результаты: 1) Сконструирован процессорный блок прибора для регистрации термолюминесценции; 2) Разработан алгоритм альфа программы работы микропроцессора который оцифровывает аналоговые сигналы с датчиков и управляет двумя шаговыми двигателями; 3) Произведена оценка потерь мощности сигнала люминесценции в оптическом канале. В процессе работы над темой были получены следующие навыки: 1) Проектирования электронной аппаратуры с применением микропроцессора семейства PIC 18; 2) Разработка печатных плат в CAD системе Altium Designer; 3) Изготовления печатных плат и ручной монтаж на поверхность микроэлектронных элементов. 10
