Разработка нефтяных месторождений Задачи системы сбора и подготовки скважинной продукции n n Автоматическое измерение количества нефти, газа и воды по каждой скважине. Герметизированный сбор нефти, газа и воды от скважин до магистрального трубопровода. Доведение нефти, газа и воды до норм товарной продукции на технологических установках, автоматический учет этой продукции и передача её транспортным организациям. Надежность технологических установок и возможность полной их автоматизации.

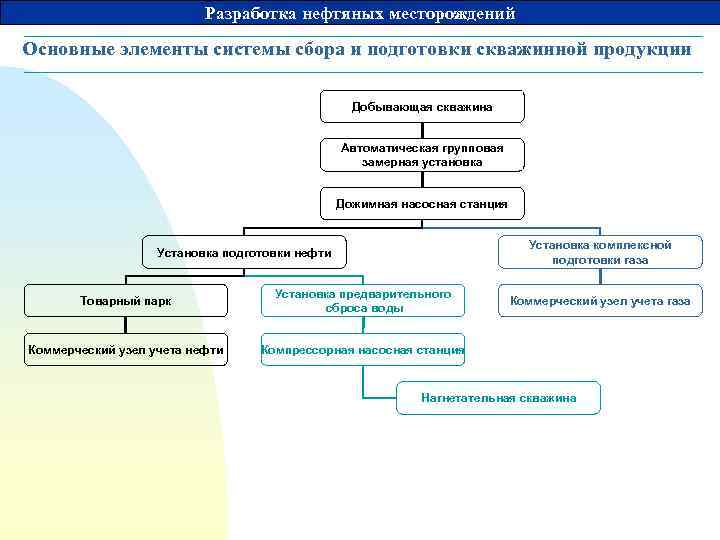

Разработка нефтяных месторождений Основные элементы системы сбора и подготовки скважинной продукции Добывающая скважина Автоматическая групповая замерная установка Дожимная насосная станция Установка комплексной подготовки газа Установка подготовки нефти Товарный парк Установка предварительного сброса воды Коммерческий узел учета нефти Компрессорная насосная станция Коммерческий узел учета газа Нагнетательная скважина

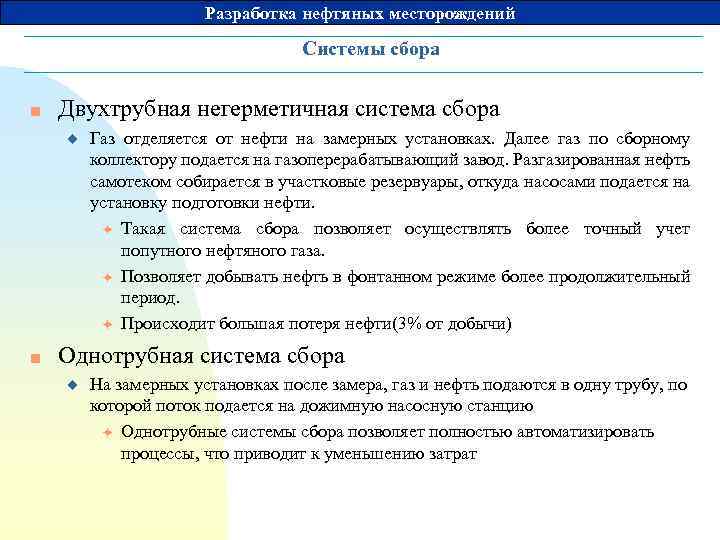

Разработка нефтяных месторождений Системы сбора n Двухтрубная негерметичная система сбора u n Газ отделяется от нефти на замерных установках. Далее газ по сборному коллектору подается на газоперерабатывающий завод. Разгазированная нефть самотеком собирается в участковые резервуары, откуда насосами подается на установку подготовки нефти. F Такая система сбора позволяет осуществлять более точный учет попутного нефтяного газа. F Позволяет добывать нефть в фонтанном режиме более продолжительный период. F Происходит большая потеря нефти(3% от добычи) Однотрубная система сбора u На замерных установках после замера, газ и нефть подаются в одну трубу, по которой поток подается на дожимную насосную станцию F Однотрубные системы сбора позволяет полностью автоматизировать процессы, что приводит к уменьшению затрат

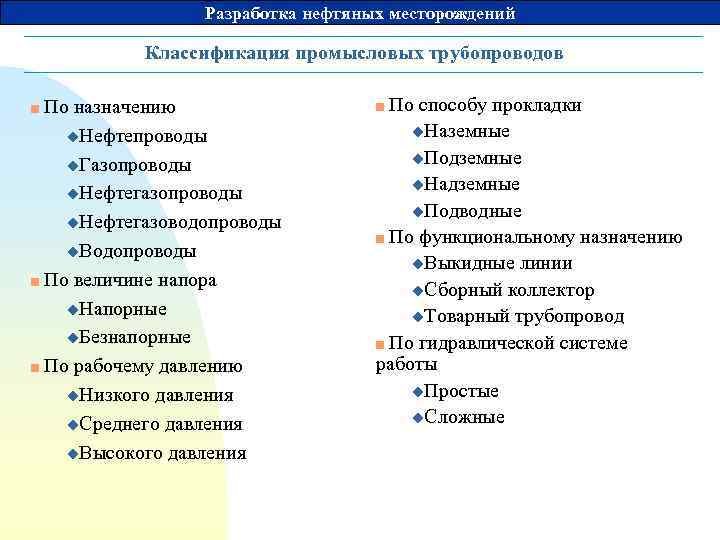

Разработка нефтяных месторождений Классификация промысловых трубопроводов По назначению u. Нефтепроводы u. Газопроводы u. Нефтегазоводопроводы u. Водопроводы n По величине напора u. Напорные u. Безнапорные n По рабочему давлению u. Низкого давления u. Среднего давления u. Высокого давления n По способу прокладки u. Наземные u. Подземные u. Надземные u. Подводные n По функциональному назначению u. Выкидные линии u. Сборный коллектор u. Товарный трубопровод n По гидравлической системе работы u. Простые u. Сложные n
Разработка нефтяных месторождений Осложнения при эксплуатации трубопроводов n Коррозия – разрушение металлов в результате химического и электро -химического воздействия окружающей среды, происходящее на поверхности раздела фаз. n Защита трубопровода от внутренней коррозии u u u n Замена труб на пластмассовые, армированные полиэтиленовые, трубы из композитных материалов, на металлические трубы с внутренним покрытием, биметаллические трубы, керамические трубы. Обезвоживание нефти на более ранних стадиях подготовки Применение ингибиторов коррозии. Защита трубопроводов от внешней коррозии u u Изоляция Протекторная и катодная защита

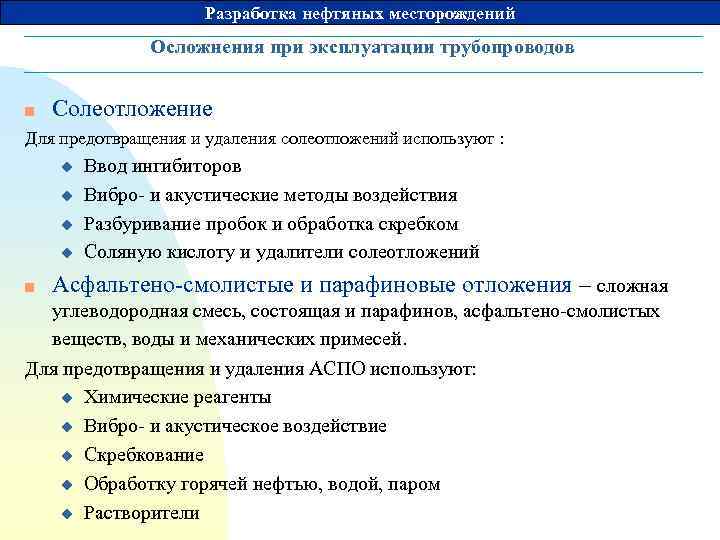

Разработка нефтяных месторождений Осложнения при эксплуатации трубопроводов n Солеотложение Для предотвращения и удаления солеотложений используют : u u n Ввод ингибиторов Вибро- и акустические методы воздействия Разбуривание пробок и обработка скребком Соляную кислоту и удалители солеотложений Асфальтено-смолистые и парафиновые отложения – сложная углеводородная смесь, состоящая и парафинов, асфальтено-смолистых веществ, воды и механических примесей. Для предотвращения и удаления АСПО используют: u Химические реагенты u Вибро- и акустическое воздействие u Скребкование u Обработку горячей нефтью, водой, паром u Растворители

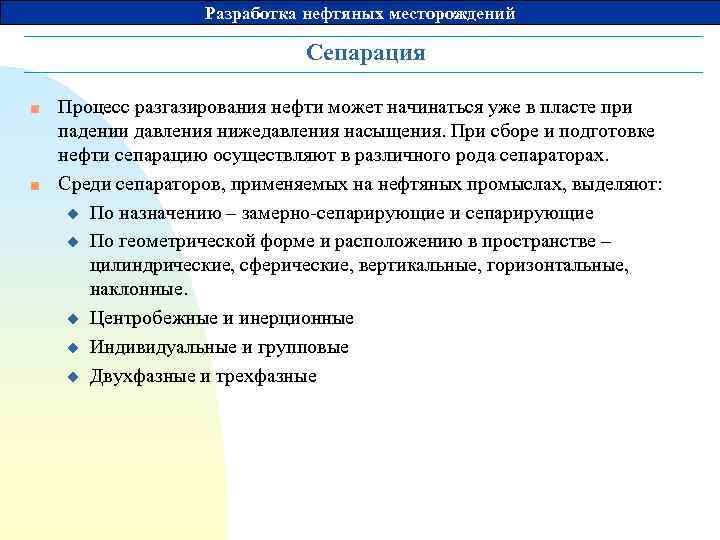

Разработка нефтяных месторождений Сепарация n n Процесс разгазирования нефти может начинаться уже в пласте при падении давления нижедавления насыщения. При сборе и подготовке нефти сепарацию осуществляют в различного рода сепараторах. Среди сепараторов, применяемых на нефтяных промыслах, выделяют: u По назначению – замерно-сепарирующие и сепарирующие u По геометрической форме и расположению в пространстве – цилиндрические, сферические, вертикальные, горизонтальные, наклонные. u Центробежные и инерционные u Индивидуальные и групповые u Двухфазные и трехфазные

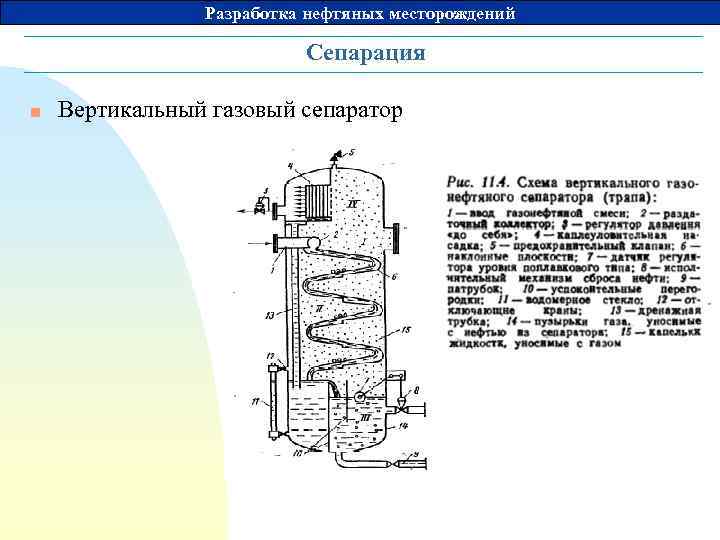

Разработка нефтяных месторождений Сепарация n Вертикальный газовый сепаратор

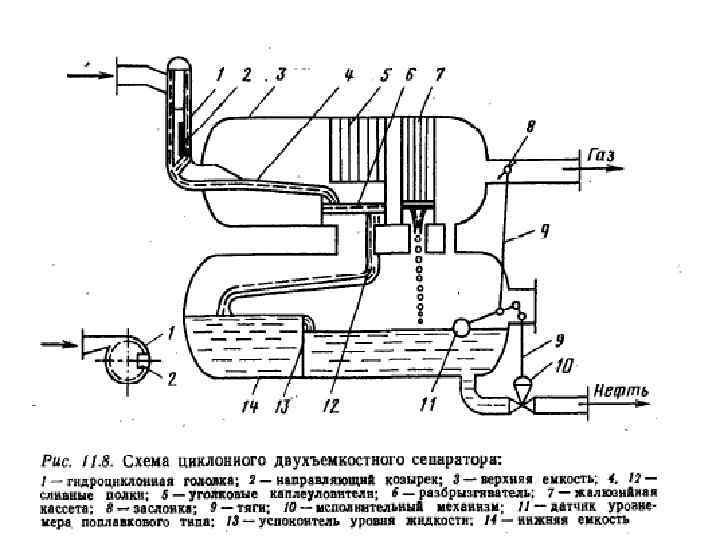

Разработка нефтяных месторождений n Циклонный двухемкостной сепаратор

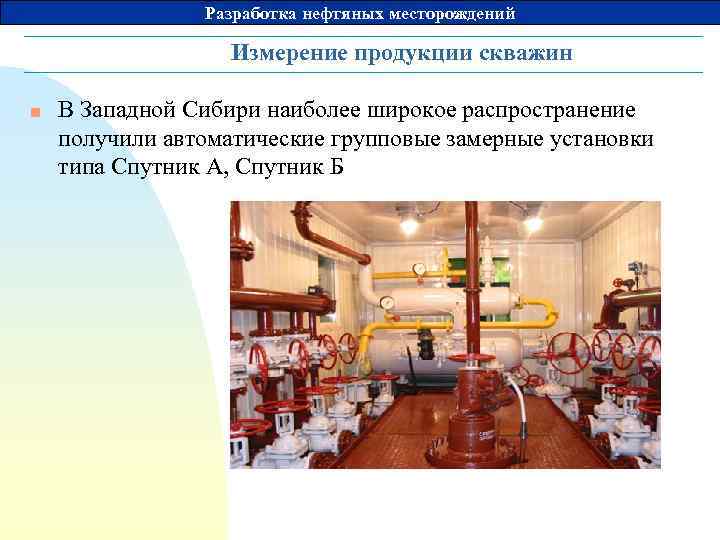

Разработка нефтяных месторождений Измерение продукции скважин n В Западной Сибири наиболее широкое распространение получили автоматические групповые замерные установки типа Спутник А, Спутник Б

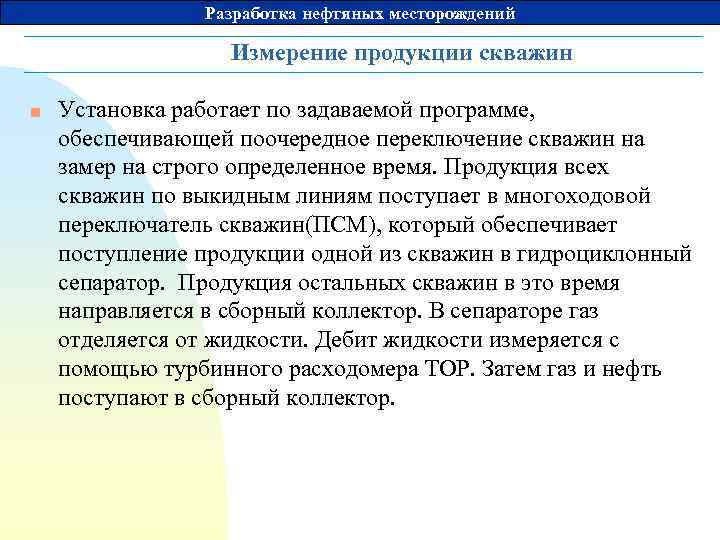

Разработка нефтяных месторождений Измерение продукции скважин n Установка работает по задаваемой программе, обеспечивающей поочередное переключение скважин на замер на строго определенное время. Продукция всех скважин по выкидным линиям поступает в многоходовой переключатель скважин(ПСМ), который обеспечивает поступление продукции одной из скважин в гидроциклонный сепаратор. Продукция остальных скважин в это время направляется в сборный коллектор. В сепараторе газ отделяется от жидкости. Дебит жидкости измеряется с помощью турбинного расходомера ТОР. Затем газ и нефть поступают в сборный коллектор.
