«Разработка наукоемких импортозамещающих комплектующих изделий для металлообрабатывающих станков» www. stankin. ru
Стратегия импортозамещения наукоемких комплектующих изделий для металлообрабатывающих станков осуществляется путем разработки и создания следующих наукоемких комплектующих изделий: - поворотные и наклонно-поворотные (глобусные) столы, оснащенные прямыми моментными электродвигателями и механизмами зажима планшайб; - прямые моментные электродвигатели для поворотных и наклонно-поворотных (глобусных) столов; - мотор-шпиндельные головки, в том числе и высокоскоростные, оснащенные встраиваемыми асинхронными электродвигателями и механизмами зажима инструмента типа HSK; - встраиваемые асинхронные электродвигатели для сменных мотор-шпиндельных головок; - магазины инструментальные для обрабатывающих центров с механизмами автоматической смены инструментов (один из вариантов конструкции - магазин инструмента, совмещающий функции хранения и механизма смены инструмента); - станции подачи смазочно-охлаждающей жидкости высокого давления (до 60 Бар) и расхода (до 70 л/мин); - выдвижные прецизионные узлы (ползуны) для фрезерных и расточных станков поперечным сечением от 400 х400 мм до 600 х600 мм, с максимальным перемещением до 2000 мм с усилием перемещения до 60000 Н; Помимо разработки и создания наукоемких комплектующих изделий в рамках стратегии импортозамещения разрабатываются наукоемкие технологии, в частности, технология нанесения на направляющие скольжения специального высокотвердого полимерного покрытия. www. stankin. ru 2
Министерство промышленности и торговли Российской Федерации ФГБОУ ВПО МГТУ «СТАНКИН» Группа «СТАН» ООО НПО «Станкостроение» Модельный ряд портальных вертикальнофрезерных обрабатывающих центров модульной конструкции (6 моделей) ООО НПО «Станкостроение» Модельный ряд поворотных и наклонноповоротных (глобусных) столов для обрабатыва ющих центров (6 моделей) Инструментал ьный магазин для обрабатываю щих центров с механизмом автоматическо й смены инструмента ООО «Пимек» Модельный ряд комплектных сменных моторшпиндельных головок для фрезерных и токарно-фрезерных обрабатывающих центров (3 модели) АО «СТАНКОТЕХ» ООО «ИЗТС» Модельный ряд выдвижных прецизионных узлов (ползунов) для фрезерных и расточных станков (2 модели) Модельный ряд выдвижных прецизионных узлов (ползунов) для фрезерных и расточных станков (1 модель) www. stankin. ru ОАО ВСЗ «Техника» Технология нанесения на направляющи е скольжения специального износостойко го высокотвердо го полимерного покрытия Станции подачи смазочноохлаждаю щей жидкости высокого давления ОАО «ВНИТИ ЭМ» Бескорпусн ые асинхронны е электродвиг атели для сменных моторшпиндельн ых головок Прямые моментные электродвиг атели для поворотных и наклонноповоротных (глобусных) столов (3 модели) 3
Модельный ряд поворотных и наклонно-поворотных (глобусных) столов для обрабатывающих центров (6 моделей) (ООО НПО «Станкостроение» ) Столы поворотные Диаметр планшайбы, мм - 630 Номинальный момент привода вращения, Нм - 1800 Максимальная частота вращения, об/мин - 480 Точность позиционирования, угл. сек. - ± 3 Диаметр планшайбы, мм - 800 Номинальный момент привода вращения, Нм - 2200 Максимальная частота вращения, об/мин - 360 Точность позиционирования, угл. сек. - ± 3 Диаметр планшайбы, мм - 1250 Номинальный момент привода вращения, Нм - 3000 Максимальная частота вращения, об/мин - 180 Точность позиционирования, угл. сек. - ± 3 Столы наклонно-поворотные (глобусные) Привод вращения Диаметр планшайбы, мм - 630 Привод вращения Номинальный момент привода вращения, Нм - 1800 Диаметр планшайбы, мм - 1250 Максимальная частота вращения, об/мин - 480 Номинальный момент привода вращения, Нм - 3000 Точность позиционирования, угл. сек. - ± 3 Максимальная частота вращения, об/мин - 180 Привод наклона Точность позиционирования, угл. сек. - ± 3 Номинальный момент привода наклона, Нм - 3500 Привод наклона Максимальная частота вращения, об/мин - 35 Номинальный момент привода наклона, Нм - 5800 Точность позиционирования, угл. сек. - ± 3 Максимальная частота вращения, об/мин - 25 Точность позиционирования, угл. сек. - ± 3 Привод вращения Диаметр планшайбы, мм - 800 Номинальный момент привода вращения, Нм - 2200 Максимальная частота вращения, об/мин - 360 Точность позиционирования, угл. сек. - ± 3 Привод наклона Номинальный момент привода наклона, Нм - 4800 Максимальная частота вращения, об/мин - 36 Точность позиционирования, угл. сек. - ± 3 www. stankin. ru 4

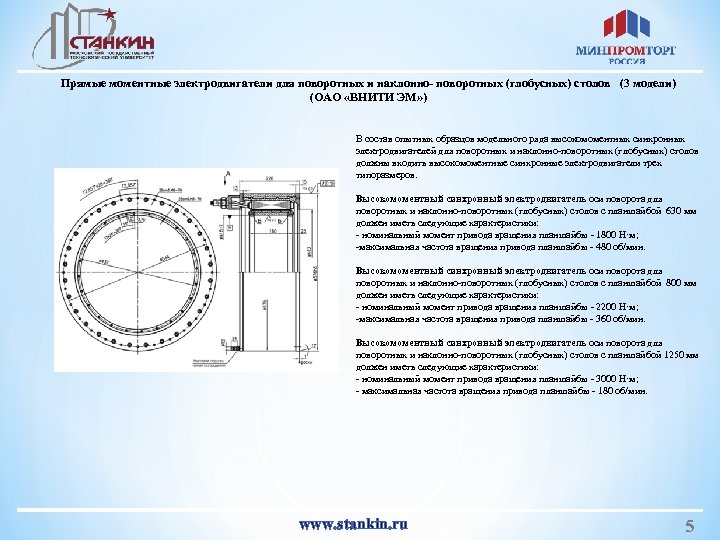

Прямые моментные электродвигатели для поворотных и наклонно- поворотных (глобусных) столов (3 модели) (ОАО «ВНИТИ ЭМ» ) В состав опытных образцов модельного ряда высокомоментных синхронных электродвигателей для поворотных и наклонно-поворотных (глобусных) столов должны входить высокомоментные синхронные электродвигатели трех типоразмеров. Высокомоментный синхронный электродвигатель оси поворота для поворотных и наклонно-поворотных (глобусных) столов с планшайбой 630 мм должен иметь следующие характеристики: - номинальный момент привода вращения планшайбы - 1800 Н·м; -максимальная частота вращения привода планшайбы - 480 об/мин. Высокомоментный синхронный электродвигатель оси поворота для поворотных и наклонно-поворотных (глобусных) столов с планшайбой 800 мм должен иметь следующие характеристики: - номинальный момент привода вращения планшайбы - 2200 Н·м; -максимальная частота вращения привода планшайбы - 360 об/мин. Высокомоментный синхронный электродвигатель оси поворота для поворотных и наклонно-поворотных (глобусных) столов с планшайбой 1250 мм должен иметь следующие характеристики: - номинальный момент привода вращения планшайбы - 3000 Н·м; - максимальная частота вращения привода планшайбы - 180 об/мин. www. stankin. ru 5

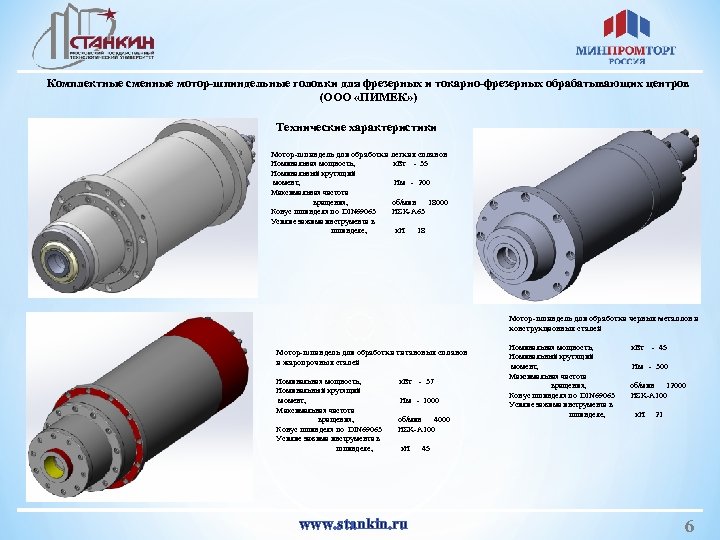

Комплектные сменные мотор-шпиндельные головки для фрезерных и токарно-фрезерных обрабатывающих центров (ООО «ПИМЕК» ) Технические характеристики Мотор-шпиндель для обработки легких сплавов Номинальная мощность, к. Вт - 35 Номинальный крутящий момент, Нм - 200 Максимальная частота вращения, об/мин 18000 Конус шпинделя по DIN 69063 HSK-A 63 Усилие зажима инструмента в шпинделе, к. Н 18 Мотор-шпиндель для обработки черных металлов и конструкционных сталей Мотор-шпиндель для обработки титановых сплавов и жаропрочных сталей Номинальная мощность, Номинальный крутящий момент, Максимальная частота вращения, Конус шпинделя по DIN 69063 Усилие зажима инструмента в шпинделе, к. Вт - 37 Нм - 1000 об/мин 4000 HSK-A 100 к. Н www. stankin. ru Номинальная мощность, Номинальный крутящий момент, Максимальная частота вращения, Конус шпинделя по DIN 69063 Усилие зажима инструмента в шпинделе, к. Вт - 45 Нм - 300 об/мин 12000 HSK-A 100 к. Н 21 45 6

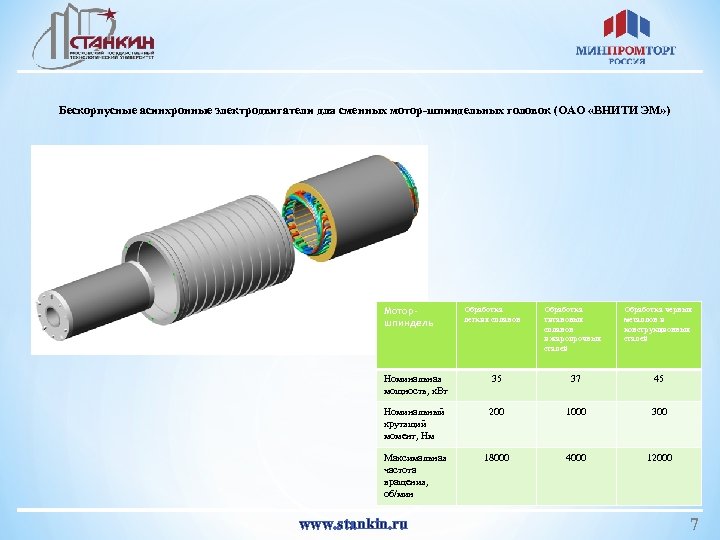

Бескорпусные асинхронные электродвигатели для сменных мотор-шпиндельных головок (ОАО «ВНИТИ ЭМ» ) Моторшпиндель Обработка легких сплавов Обработка титановых сплавов и жаропрочных сталей Обработка черных металлов и конструкционных сталей Номинальная мощность, к. Вт 35 37 45 Номинальный крутящий момент, Нм 200 1000 300 Максимальная частота вращения, об/мин 18000 4000 12000 www. stankin. ru 7

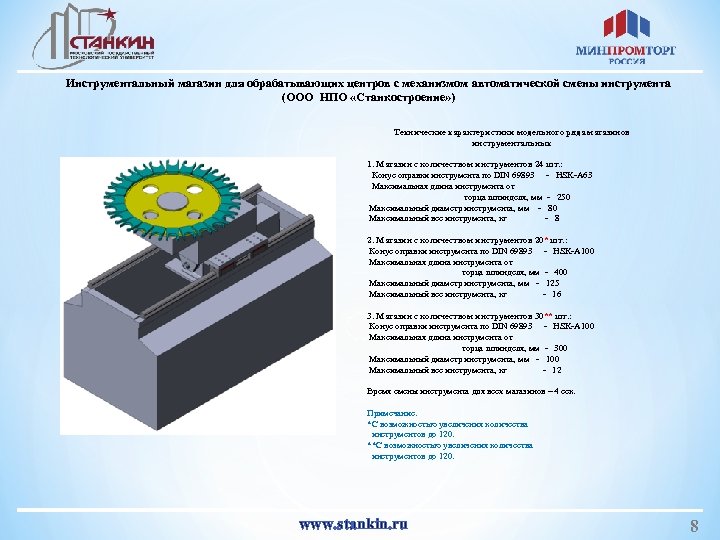

Инструментальный магазин для обрабатывающих центров с механизмом автоматической смены инструмента (ООО НПО «Станкостроение» ) Технические характеристики модельного ряда магазинов инструментальных 1. Магазин с количеством инструментов 24 шт. : Конус оправки инструмента по DIN 69893 - HSK-A 63 Максимальная длина инструмента от торца шпинделя, мм - 250 Максимальный диаметр инструмента, мм - 80 Максимальный вес инструмента, кг - 8 2. Магазин с количеством инструментов 20* шт. : Конус оправки инструмента по DIN 69893 - HSK-A 100 Максимальная длина инструмента от торца шпинделя, мм - 400 Максимальный диаметр инструмента, мм - 125 Максимальный вес инструмента, кг - 16 3. Магазин с количеством инструментов 30** шт. : Конус оправки инструмента по DIN 69893 - HSK-A 100 Максимальная длина инструмента от торца шпинделя, мм - 300 Максимальный диаметр инструмента, мм - 100 Максимальный вес инструмента, кг - 12 Время смены инструмента для всех магазинов – 4 сек. Примечание. *С возможностью увеличения количества инструментов до 120. **С возможностью увеличения количества инструментов до 120. www. stankin. ru 8

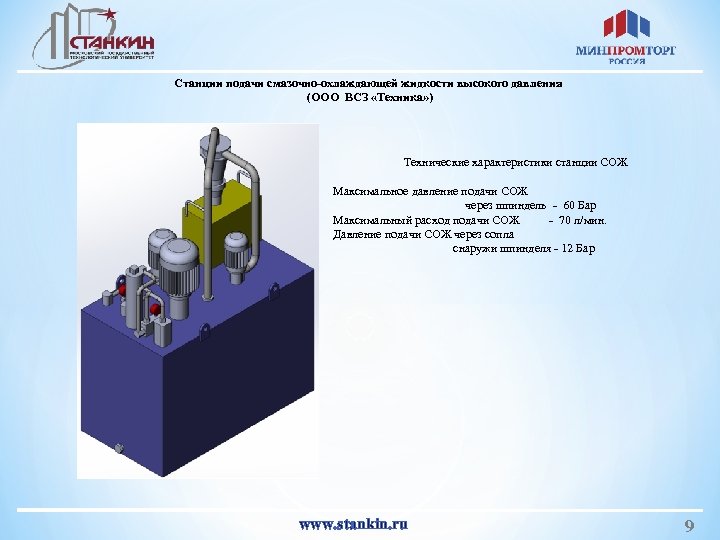

Станции подачи смазочно-охлаждающей жидкости высокого давления (ООО ВСЗ «Техника» ) Технические характеристики станции СОЖ Максимальное давление подачи СОЖ через шпиндель - 60 Бар Максимальный расход подачи СОЖ - 70 л/мин. Давление подачи СОЖ через сопла снаружи шпинделя - 12 Бар www. stankin. ru 9

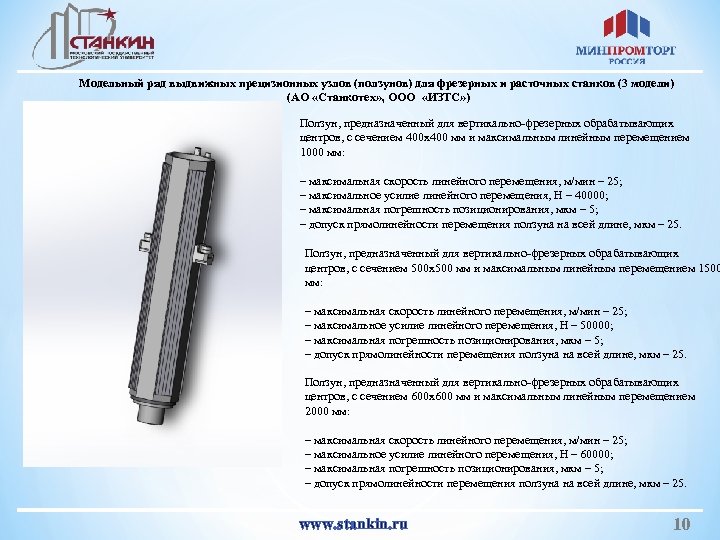

Модельный ряд выдвижных прецизионных узлов (ползунов) для фрезерных и расточных станков (3 модели) (АО «Станкотех» , ООО «ИЗТС» ) Ползун, предназначенный для вертикально-фрезерных обрабатывающих центров, с сечением 400 х400 мм и максимальным линейным перемещением 1000 мм: – максимальная скорость линейного перемещения, м/мин – 25; – максимальное усилие линейного перемещения, Н – 40000; – максимальная погрешность позиционирования, мкм – 5; – допуск прямолинейности перемещения ползуна на всей длине, мкм – 25. Ползун, предназначенный для вертикально-фрезерных обрабатывающих центров, с сечением 500 х500 мм и максимальным линейным перемещением 1500 мм: – максимальная скорость линейного перемещения, м/мин – 25; – максимальное усилие линейного перемещения, Н – 50000; – максимальная погрешность позиционирования, мкм – 5; – допуск прямолинейности перемещения ползуна на всей длине, мкм – 25. Ползун, предназначенный для вертикально-фрезерных обрабатывающих центров, с сечением 600 х600 мм и максимальным линейным перемещением 2000 мм: – максимальная скорость линейного перемещения, м/мин – 25; – максимальное усилие линейного перемещения, Н – 60000; – максимальная погрешность позиционирования, мкм – 5; – допуск прямолинейности перемещения ползуна на всей длине, мкм – 25. www. stankin. ru 10

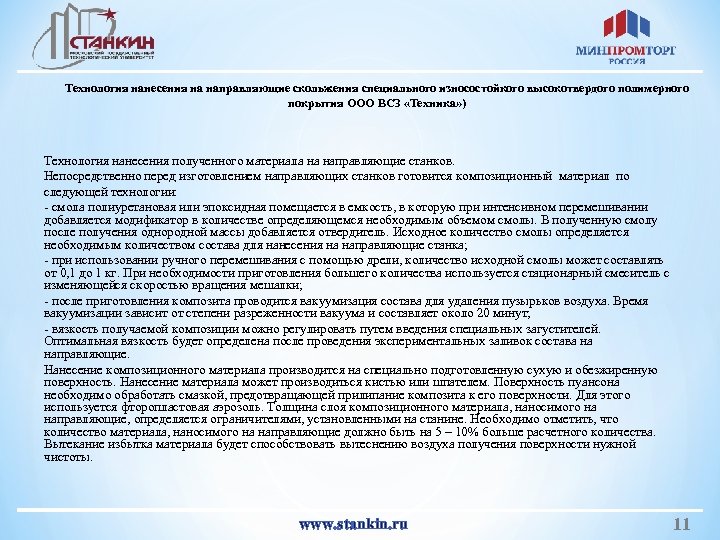

Технология нанесения на направляющие скольжения специального износостойкого высокотвердого полимерного покрытия ООО ВСЗ «Техника» ) Технология нанесения полученного материала на направляющие станков. Непосредственно перед изготовлением направляющих станков готовится композиционный материал по следующей технологии: - смола полиуретановая или эпоксидная помещается в емкость, в которую при интенсивном перемешивании добавляется модификатор в количестве определяющемся необходимым объемом смолы. В полученную смолу после получения однородной массы добавляется отвердитель. Исходное количество смолы определяется необходимым количеством состава для нанесения на направляющие станка; - при использовании ручного перемешивания с помощью дрели, количество исходной смолы может составлять от 0, 1 до 1 кг. При необходимости приготовления большего количества используется стационарный смеситель с изменяющейся скоростью вращения мешалки; - после приготовления композита проводится вакуумизация состава для удаления пузырьков воздуха. Время вакуумизации зависит от степени разреженности вакуума и составляет около 20 минут; - вязкость получаемой композиции можно регулировать путем введения специальных загустителей. Оптимальная вязкость будет определена после проведения экспериментальных заливок состава на направляющие. Нанесение композиционного материала производится на специально подготовленную сухую и обезжиренную поверхность. Нанесение материала может производиться кистью или шпателем. Поверхность пуансона необходимо обработать смазкой, предотвращающей прилипание композита к его поверхности. Для этого используется фторопластовая аэрозоль. Толщина слоя композиционного материала, наносимого на направляющие, определяется ограничителями, установленными на станине. Необходимо отметить, что количество материала, наносимого на направляющие должно быть на 5 – 10% больше расчетного количества. Вытекание избытка материала будет способствовать вытеснению воздуха получения поверхности нужной чистоты. www. stankin. ru 11

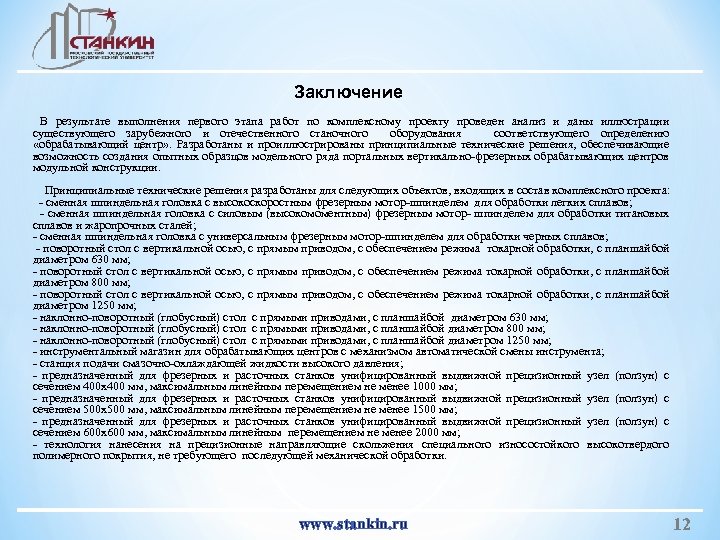

Заключение В результате выполнения первого этапа работ по комплексному проекту проведен анализ и даны иллюстрации существующего зарубежного и отечественного станочного оборудования соответствующего определению «обрабатывающий центр» . Разработаны и проиллюстрированы принципиальные технические решения, обеспечивающие возможность создания опытных образцов модельного ряда портальных вертикально-фрезерных обрабатывающих центров модульной конструкции. Принципиальные технические решения разработаны для следующих объектов, входящих в состав комплексного проекта: - сменная шпиндельная головка с высокоскоростным фрезерным мотор-шпинделем для обработки легких сплавов; - сменная шпиндельная головка с силовым (высокомоментным) фрезерным мотор- шпинделем для обработки титановых сплавов и жаропрочных сталей; - сменная шпиндельная головка с универсальным фрезерным мотор-шпинделем для обработки черных сплавов; - поворотный стол с вертикальной осью, с прямым приводом, с обеспечением режима токарной обработки, с планшайбой диаметром 630 мм; - поворотный стол с вертикальной осью, с прямым приводом, с обеспечением режима токарной обработки, с планшайбой диаметром 800 мм; - поворотный стол с вертикальной осью, с прямым приводом, с обеспечением режима токарной обработки, с планшайбой диаметром 1250 мм; - наклонно-поворотный (глобусный) стол с прямыми приводами, с планшайбой диаметром 630 мм; - наклонно-поворотный (глобусный) стол с прямыми приводами, с планшайбой диаметром 800 мм; - наклонно-поворотный (глобусный) стол с прямыми приводами, с планшайбой диаметром 1250 мм; - инструментальный магазин для обрабатывающих центров с механизмом автоматической смены инструмента; - станция подачи смазочно-охлаждающей жидкости высокого давления; - предназначенный для фрезерных и расточных станков унифицированный выдвижной прецизионный узел (ползун) с сечением 400 х400 мм, максимальным линейным перемещением не менее 1000 мм; - предназначенный для фрезерных и расточных станков унифицированный выдвижной прецизионный узел (ползун) с сечением 500 х500 мм, максимальным линейным перемещением не менее 1500 мм; - предназначенный для фрезерных и расточных станков унифицированный выдвижной прецизионный узел (ползун) с сечением 600 х600 мм, максимальным линейным перемещением не менее 2000 мм; - технология нанесения на прецизионные направляющие скольжения специального износостойкого высокотвердого полимерного покрытия, не требующего последующей механической обработки. www. stankin. ru 12
СПАСИБО ЗА ВНИМАНИЕ! www. stankin. ru 13
