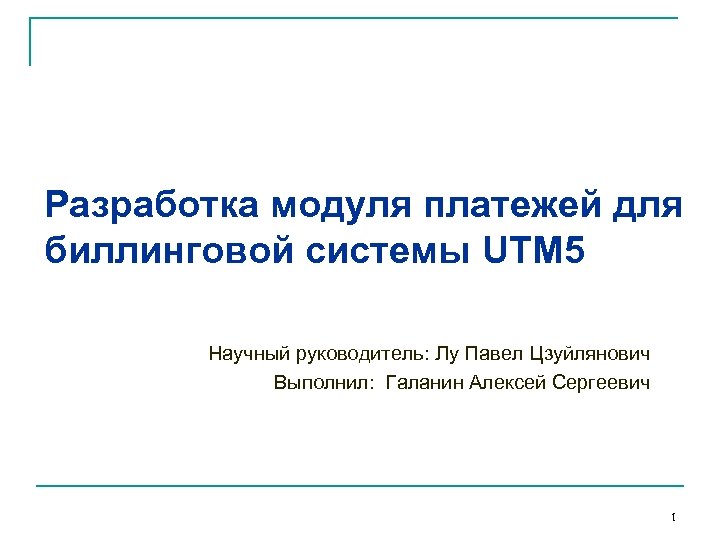

Разработка модуля платежей для биллинговой системы UTM 5 Научный руководитель: Лу Павел Цзуйлянович Выполнил: Галанин Алексей Сергеевич 1

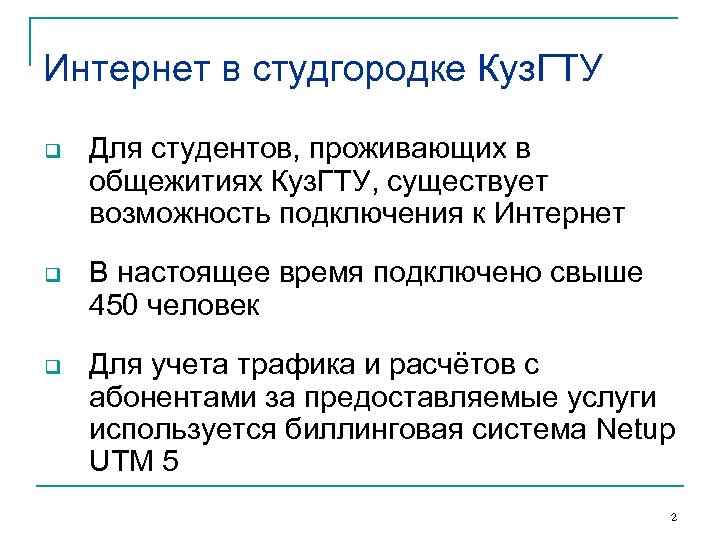

Интернет в студгородке Куз. ГТУ q Для студентов, проживающих в общежитиях Куз. ГТУ, существует возможность подключения к Интернет q В настоящее время подключено свыше 450 человек q Для учета трафика и расчётов с абонентами за предоставляемые услуги используется биллинговая система Netup UTM 5 2

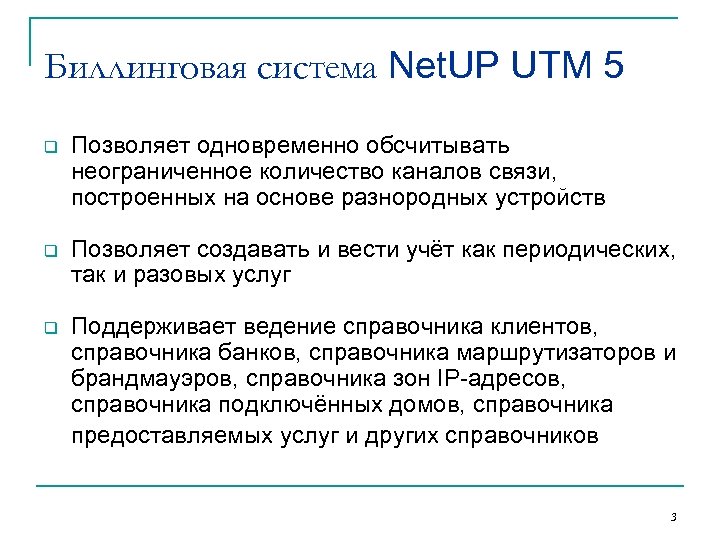

Биллинговая система Net. UP UTM 5 q Позволяет одновременно обсчитывать неограниченное количество каналов связи, построенных на основе разнородных устройств q Позволяет создавать и вести учёт как периодических, так и разовых услуг q Поддерживает ведение справочника клиентов, справочника банков, справочника маршрутизаторов и брандмауэров, справочника зон IP-адресов, справочника подключённых домов, справочника предоставляемых услуг и других справочников 3
Недостатки системы Net. UP UTM 5 q q Недостаточный функционал интерфейса кассира Высокая стоимость дополнительных модулей для интеграции с платежными системами Специфичный модуль для каждой из внешних платежных систем Неоптимальная структура таблиц базы данных 4

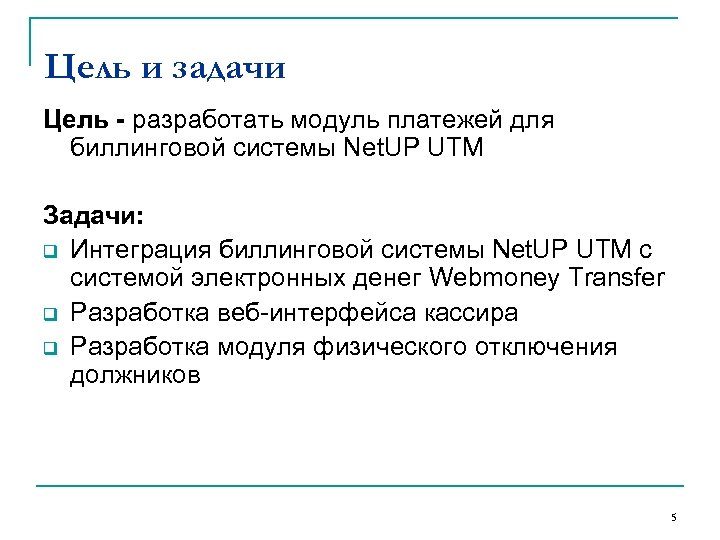

Цель и задачи Цель - разработать модуль платежей для биллинговой системы Net. UP UTM Задачи: q Интеграция биллинговой системы Net. UP UTM с системой электронных денег Webmoney Transfer q Разработка веб-интерфейса кассира q Разработка модуля физического отключения должников 5

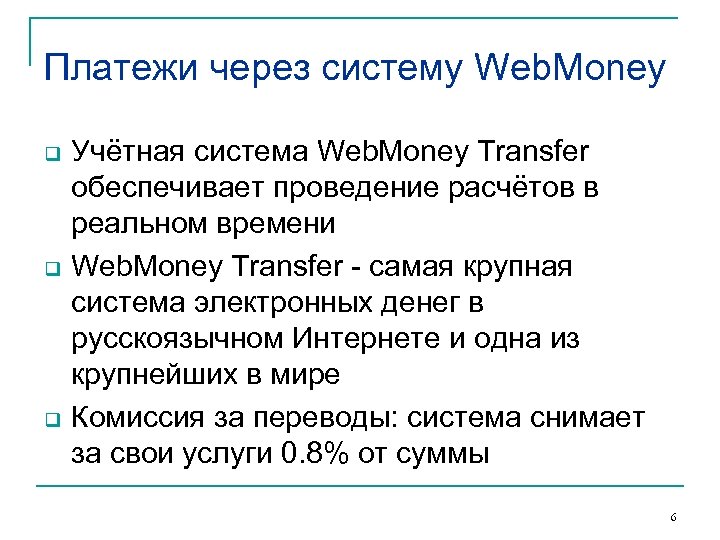

Платежи через систему Web. Money q q q Учётная система Web. Money Transfer обеспечивает проведение расчётов в реальном времени Web. Money Transfer - самая крупная система электронных денег в русскоязычном Интернете и одна из крупнейших в мире Комиссия за переводы: система снимает за свои услуги 0. 8% от суммы 6

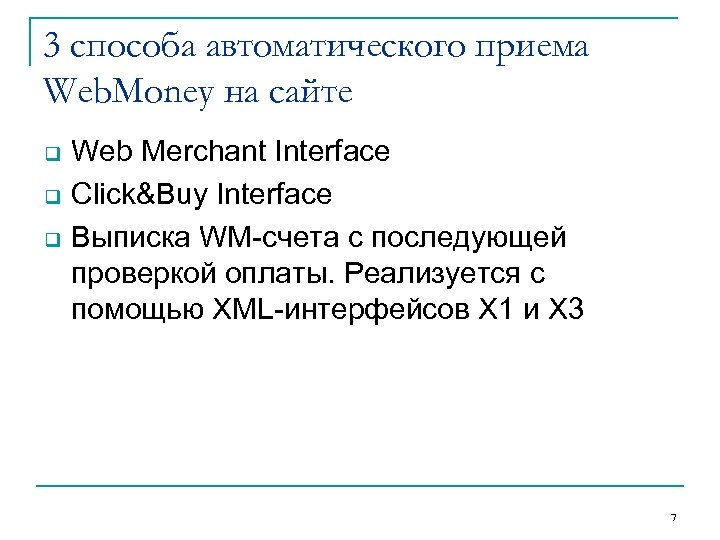

3 способа автоматического приема Web. Money на сайте q q q Web Merchant Interface Click&Buy Interface Выписка WM-счета с последующей проверкой оплаты. Реализуется с помощью XML-интерфейсов X 1 и X 3 7

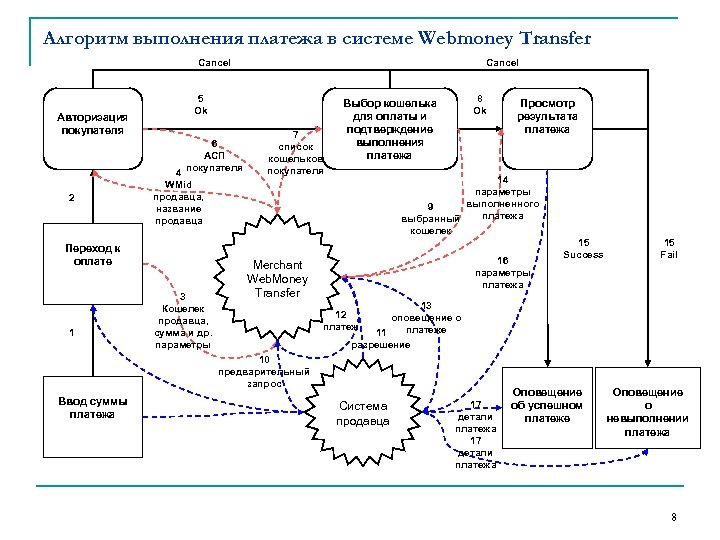

Алгоритм выполнения платежа в системе Webmoney Transfer Cancel Авторизация покупателя 5 Ok 6 АСП покупателя 2 4 WMid продавца, название продавца Переход к оплате 1 Cancel 3 Кошелек продавца, сумма и др. параметры 7 список кошельков покупателя Merchant Web. Money Transfer 8 Ok Выбор кошелька для оплаты и подтверждение выполнения платежа 14 параметры выполненного 9 платежа выбранный кошелек 16 параметры платежа 15 Success 15 Fail 13 оповещение о платеже 11 разрешение 12 платеж 10 предварительный запрос Ввод суммы платежа Просмотр результата платежа Система продавца 17 детали платежа Оповещение об успешном платеже Оповещение о невыполнении платежа 8
Схема движения платежа 9

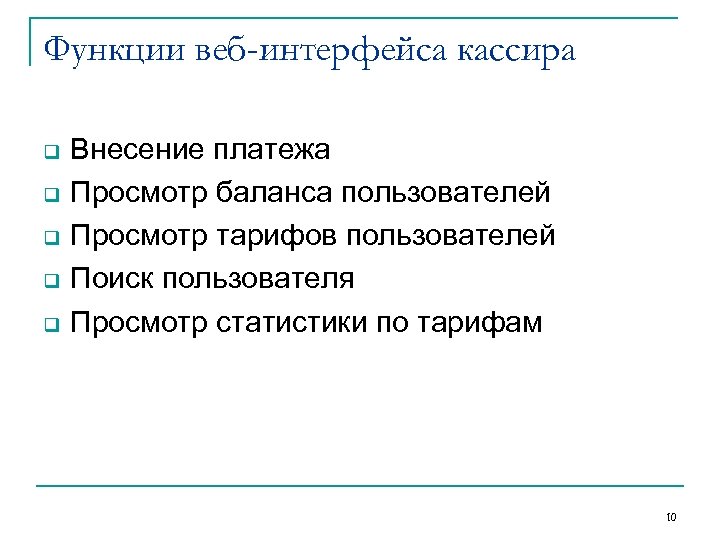

Функции веб-интерфейса кассира q q q Внесение платежа Просмотр баланса пользователей Просмотр тарифов пользователей Поиск пользователя Просмотр статистики по тарифам 10
Веб-интерфейс кассира 11

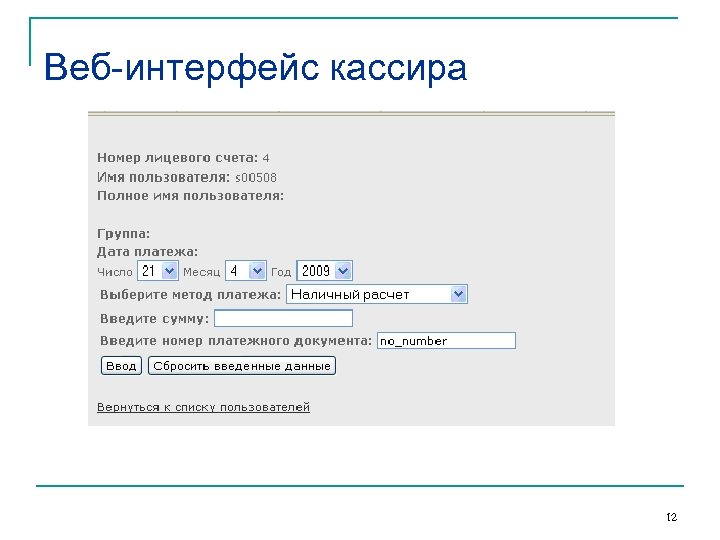

Веб-интерфейс кассира 12

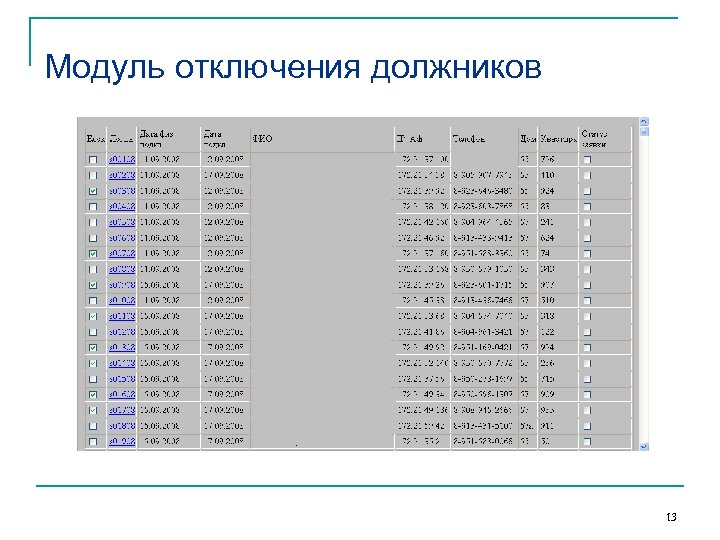

Модуль отключения должников 13

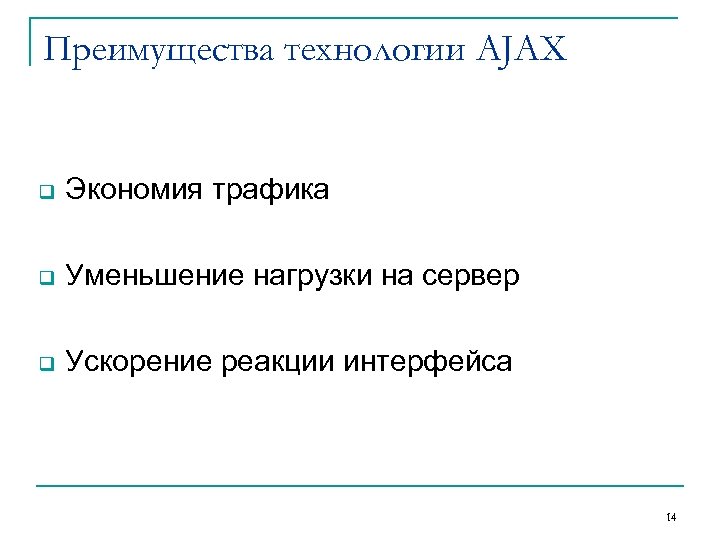

Преимущества технологии AJAX q Экономия трафика q Уменьшение нагрузки на сервер q Ускорение реакции интерфейса 14

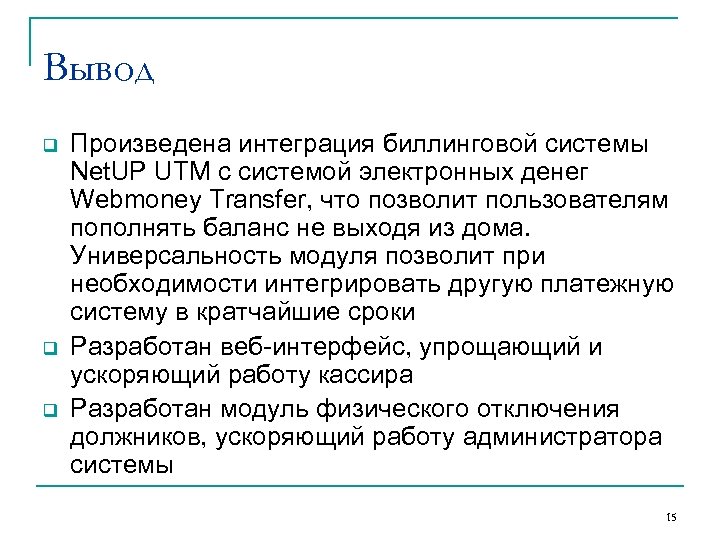

Вывод q q q Произведена интеграция биллинговой системы Net. UP UTM с системой электронных денег Webmoney Transfer, что позволит пользователям пополнять баланс не выходя из дома. Универсальность модуля позволит при необходимости интегрировать другую платежную систему в кратчайшие сроки Разработан веб-интерфейс, упрощающий и ускоряющий работу кассира Разработан модуль физического отключения должников, ускоряющий работу администратора системы 15
Спасибо за внимание! 16
