Разработка методов и средств автоматизированного синтеза структур бизнес-процессов, направленных на коммерциализацию результатов научно-технической деятельности Разработка методов и средств автоматизированного синтеза структур бизнес-процессов, направленных на коммерциализацию результатов научно-технической деятельности Концепция проекта Москва – 2005

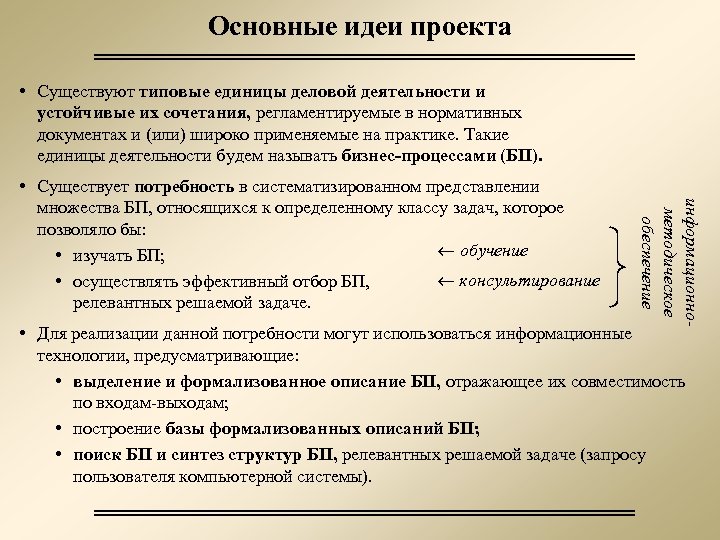

Основные идеи проекта • Существуют типовые единицы деловой деятельности и устойчивые их сочетания, регламентируемые Основные идеи проекта • Существуют типовые единицы деловой деятельности и устойчивые их сочетания, регламентируемые в нормативных документах и (или) широко применяемые на практике. Такие единицы деятельности будем называть бизнес-процессами (БП). информационнометодическое обеспечение • Существует потребность в систематизированном представлении множества БП, относящихся к определенному классу задач, которое позволяло бы: обучение • изучать БП; консультирование • осуществлять эффективный отбор БП, релевантных решаемой задаче. • Для реализации данной потребности могут использоваться информационные технологии, предусматривающие: • выделение и формализованное описание БП, отражающее их совместимость по входам-выходам; • построение базы формализованных описаний БП; • поиск БП и синтез структур БП, релевантных решаемой задаче (запросу пользователя компьютерной системы).

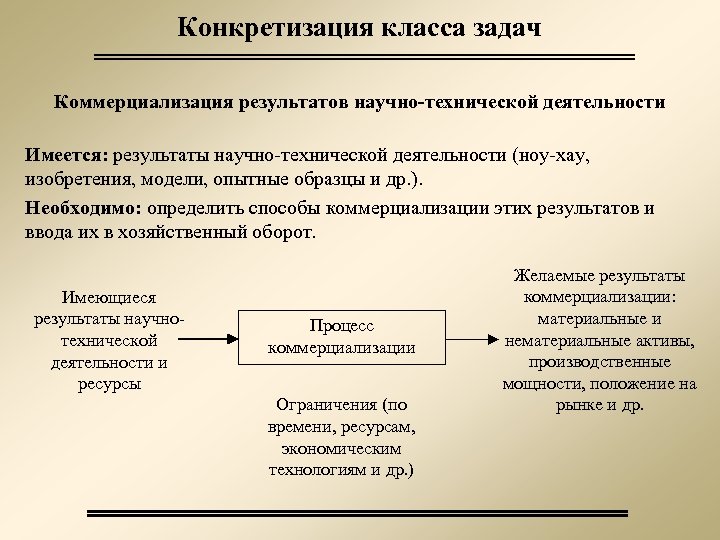

Конкретизация класса задач Коммерциализация результатов научно-технической деятельности Имеется: результаты научно-технической деятельности (ноу-хау, изобретения, модели, Конкретизация класса задач Коммерциализация результатов научно-технической деятельности Имеется: результаты научно-технической деятельности (ноу-хау, изобретения, модели, опытные образцы и др. ). Необходимо: определить способы коммерциализации этих результатов и ввода их в хозяйственный оборот. Имеющиеся результаты научнотехнической деятельности и ресурсы Процесс коммерциализации Ограничения (по времени, ресурсам, экономическим технологиям и др. ) Желаемые результаты коммерциализации: материальные и нематериальные активы, производственные мощности, положение на рынке и др.

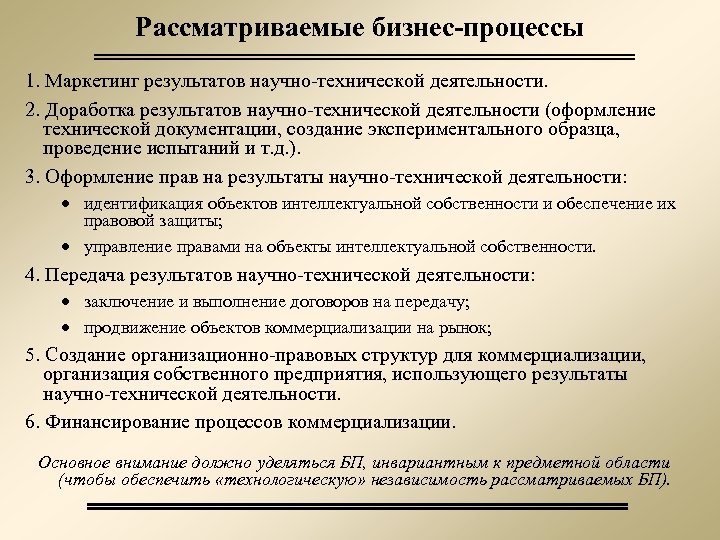

Рассматриваемые бизнес-процессы 1. Маркетинг результатов научно-технической деятельности. 2. Доработка результатов научно-технической деятельности (оформление технической Рассматриваемые бизнес-процессы 1. Маркетинг результатов научно-технической деятельности. 2. Доработка результатов научно-технической деятельности (оформление технической документации, создание экспериментального образца, проведение испытаний и т. д. ). 3. Оформление прав на результаты научно-технической деятельности: · идентификация объектов интеллектуальной собственности и обеспечение их правовой защиты; · управление правами на объекты интеллектуальной собственности. 4. Передача результатов научно-технической деятельности: · заключение и выполнение договоров на передачу; · продвижение объектов коммерциализации на рынок; 5. Создание организационно-правовых структур для коммерциализации, организация собственного предприятия, использующего результаты научно-технической деятельности. 6. Финансирование процессов коммерциализации. Основное внимание должно уделяться БП, инвариантным к предметной области (чтобы обеспечить «технологическую» независимость рассматриваемых БП).

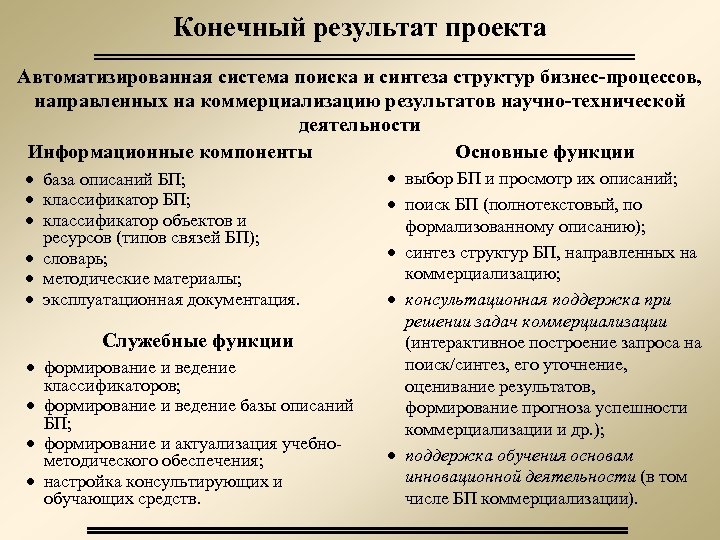

Конечный результат проекта Автоматизированная система поиска и синтеза структур бизнес-процессов, направленных на коммерциализацию результатов Конечный результат проекта Автоматизированная система поиска и синтеза структур бизнес-процессов, направленных на коммерциализацию результатов научно-технической деятельности Основные функции Информационные компоненты · база описаний БП; · классификатор объектов и ресурсов (типов связей БП); · словарь; · методические материалы; · эксплуатационная документация. Служебные функции · формирование и ведение классификаторов; · формирование и ведение базы описаний БП; · формирование и актуализация учебнометодического обеспечения; · настройка консультирующих и обучающих средств. · выбор БП и просмотр их описаний; · поиск БП (полнотекстовый, по формализованному описанию); · синтез структур БП, направленных на коммерциализацию; · консультационная поддержка при решении задач коммерциализации (интерактивное построение запроса на поиск/синтез, его уточнение, оценивание результатов, формирование прогноза успешности коммерциализации и др. ); · поддержка обучения основам инновационной деятельности (в том числе БП коммерциализации).

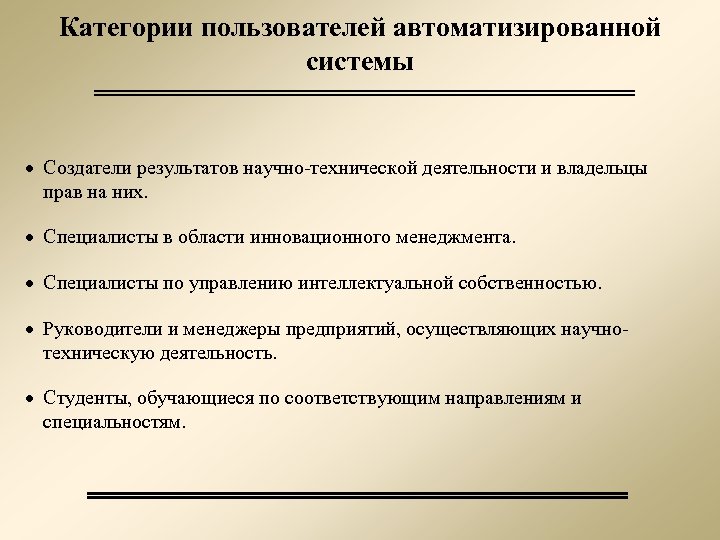

Категории пользователей автоматизированной системы · Создатели результатов научно-технической деятельности и владельцы прав на них. Категории пользователей автоматизированной системы · Создатели результатов научно-технической деятельности и владельцы прав на них. · Специалисты в области инновационного менеджмента. · Специалисты по управлению интеллектуальной собственностью. · Руководители и менеджеры предприятий, осуществляющих научнотехническую деятельность. · Студенты, обучающиеся по соответствующим направлениям и специальностям.

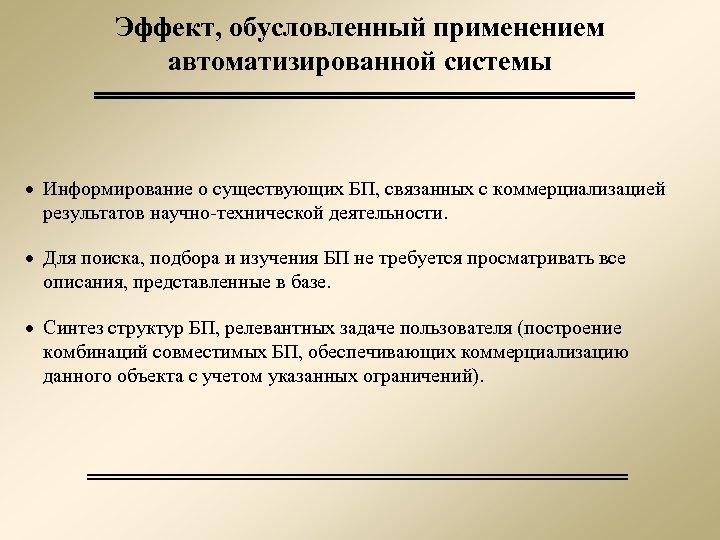

Эффект, обусловленный применением автоматизированной системы · Информирование о существующих БП, связанных с коммерциализацией результатов Эффект, обусловленный применением автоматизированной системы · Информирование о существующих БП, связанных с коммерциализацией результатов научно-технической деятельности. · Для поиска, подбора и изучения БП не требуется просматривать все описания, представленные в базе. · Синтез структур БП, релевантных задаче пользователя (построение комбинаций совместимых БП, обеспечивающих коммерциализацию данного объекта с учетом указанных ограничений).

Модель бизнес-процесса · Структурированное содержательное описание (текст, таблицы, рисунки и т. д. ) · Модель бизнес-процесса · Структурированное содержательное описание (текст, таблицы, рисунки и т. д. ) · Формализованное описание на основе методологии IDEF 0 (предназначено как для восприятия пользователем, так и для поиска БП и синтеза их структур). Функциональная диаграмма IDEF 0 Control (управление) Input (вход) Процесс (функция) Mechanism (механизм) Output (выход)

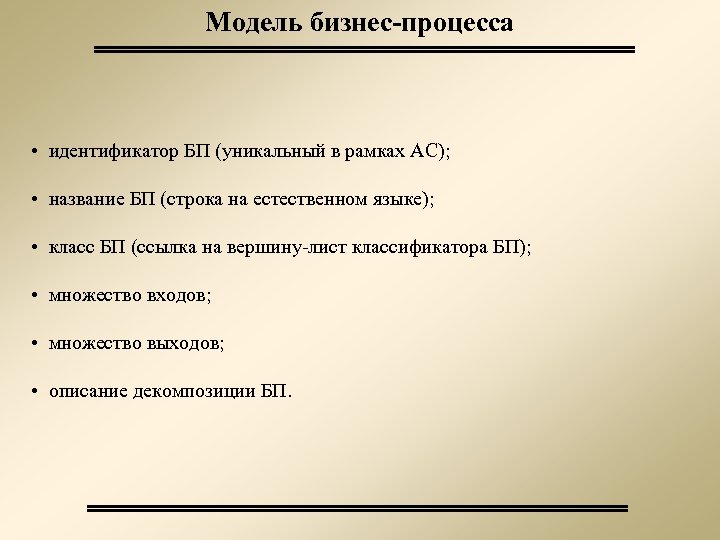

Модель бизнес-процесса • идентификатор БП (уникальный в рамках АС); • название БП (строка на Модель бизнес-процесса • идентификатор БП (уникальный в рамках АС); • название БП (строка на естественном языке); • класс БП (ссылка на вершину-лист классификатора БП); • множество входов; • множество выходов; • описание декомпозиции БП.

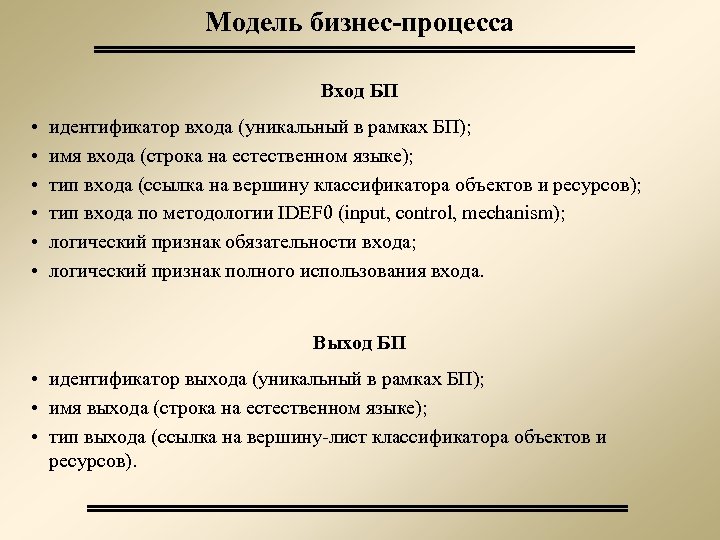

Модель бизнес-процесса Вход БП • • • идентификатор входа (уникальный в рамках БП); имя Модель бизнес-процесса Вход БП • • • идентификатор входа (уникальный в рамках БП); имя входа (строка на естественном языке); тип входа (ссылка на вершину классификатора объектов и ресурсов); тип входа по методологии IDEF 0 (input, control, mechanism); логический признак обязательности входа; логический признак полного использования входа. Выход БП • идентификатор выхода (уникальный в рамках БП); • имя выхода (строка на естественном языке); • тип выхода (ссылка на вершину-лист классификатора объектов и ресурсов).

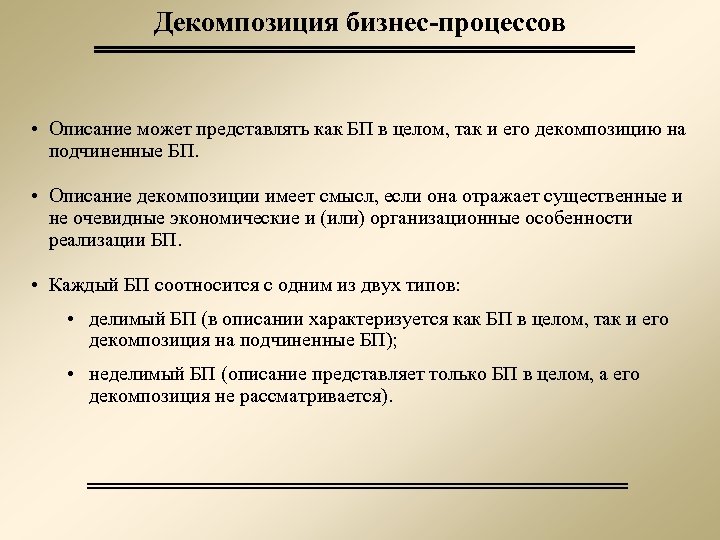

Декомпозиция бизнес-процессов • Описание может представлять как БП в целом, так и его декомпозицию Декомпозиция бизнес-процессов • Описание может представлять как БП в целом, так и его декомпозицию на подчиненные БП. • Описание декомпозиции имеет смысл, если она отражает существенные и не очевидные экономические и (или) организационные особенности реализации БП. • Каждый БП соотносится с одним из двух типов: • делимый БП (в описании характеризуется как БП в целом, так и его декомпозиция на подчиненные БП); • неделимый БП (описание представляет только БП в целом, а его декомпозиция не рассматривается).

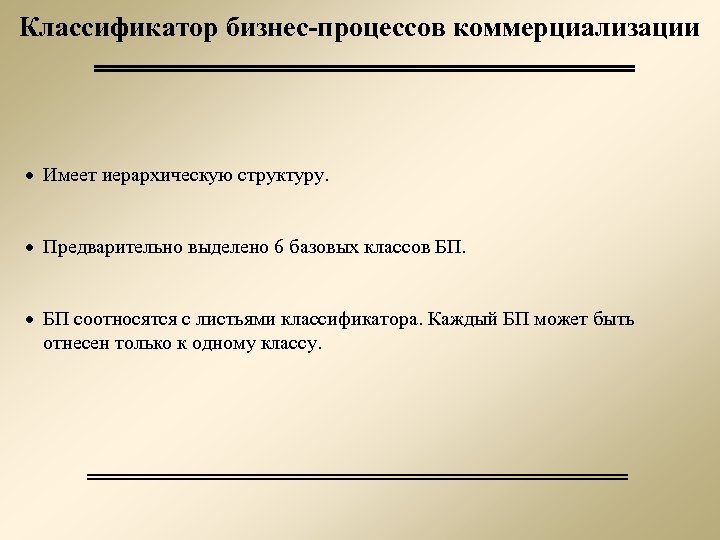

Классификатор бизнес-процессов коммерциализации · Имеет иерархическую структуру. · Предварительно выделено 6 базовых классов БП. Классификатор бизнес-процессов коммерциализации · Имеет иерархическую структуру. · Предварительно выделено 6 базовых классов БП. · БП соотносятся с листьями классификатора. Каждый БП может быть отнесен только к одному классу.

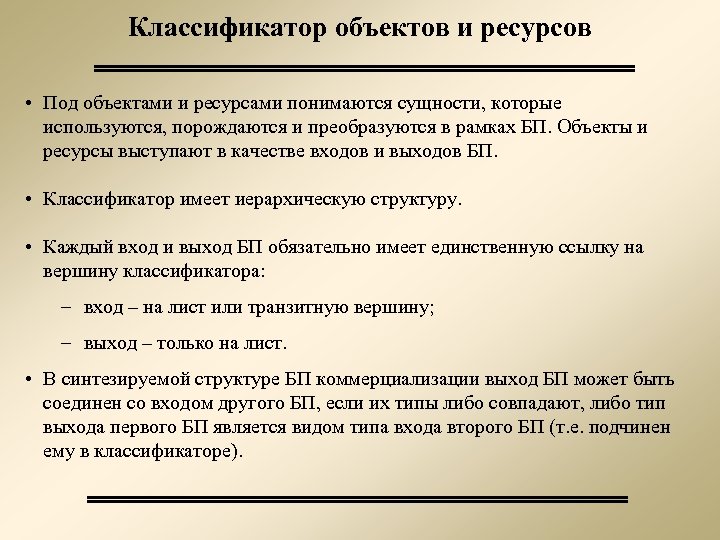

Классификатор объектов и ресурсов • Под объектами и ресурсами понимаются сущности, которые используются, порождаются Классификатор объектов и ресурсов • Под объектами и ресурсами понимаются сущности, которые используются, порождаются и преобразуются в рамках БП. Объекты и ресурсы выступают в качестве входов и выходов БП. • Классификатор имеет иерархическую структуру. • Каждый вход и выход БП обязательно имеет единственную ссылку на вершину классификатора: – вход – на лист или транзитную вершину; – выход – только на лист. • В синтезируемой структуре БП коммерциализации выход БП может быть соединен со входом другого БП, если их типы либо совпадают, либо тип выхода первого БП является видом типа входа второго БП (т. е. подчинен ему в классификаторе).

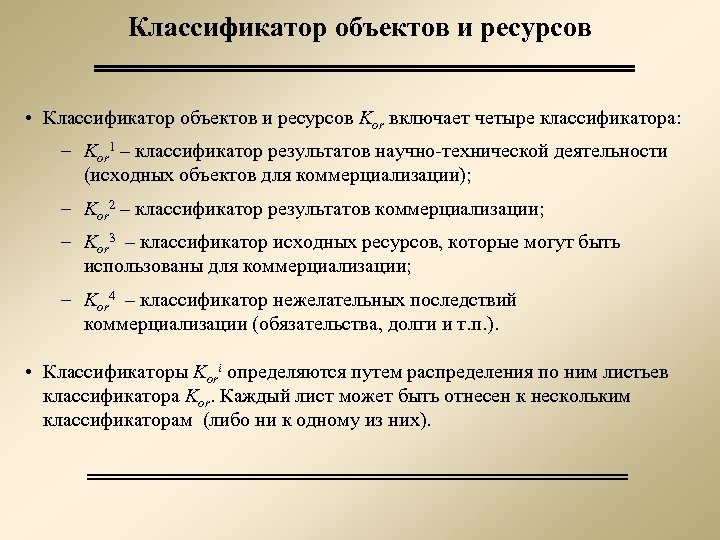

Классификатор объектов и ресурсов • Классификатор объектов и ресурсов Kor включает четыре классификатора: – Классификатор объектов и ресурсов • Классификатор объектов и ресурсов Kor включает четыре классификатора: – Kor 1 – классификатор результатов научно-технической деятельности (исходных объектов для коммерциализации); – Kor 2 – классификатор результатов коммерциализации; – Kor 3 – классификатор исходных ресурсов, которые могут быть использованы для коммерциализации; – Kor 4 – классификатор нежелательных последствий коммерциализации (обязательства, долги и т. п. ). • Классификаторы Kori определяются путем распределения по ним листьев классификатора Kor. Каждый лист может быть отнесен к нескольким классификаторам (либо ни к одному из них).

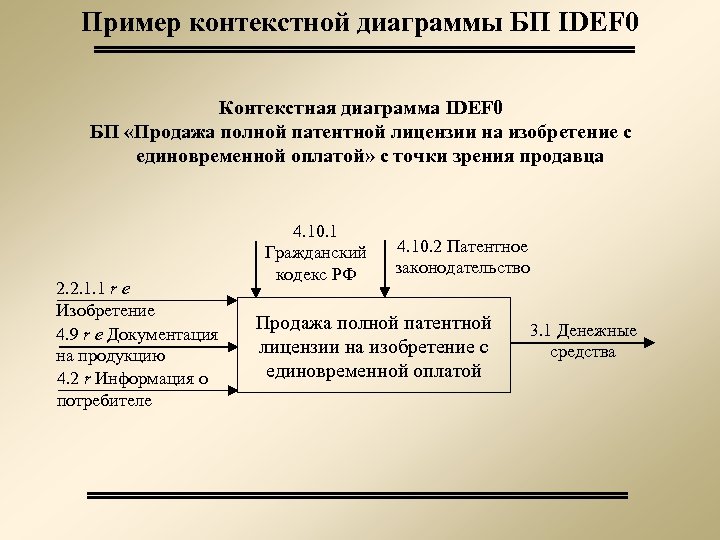

Пример контекстной диаграммы БП IDEF 0 Контекстная диаграмма IDEF 0 БП «Продажа полной патентной Пример контекстной диаграммы БП IDEF 0 Контекстная диаграмма IDEF 0 БП «Продажа полной патентной лицензии на изобретение с единовременной оплатой» с точки зрения продавца 2. 2. 1. 1 r e Изобретение 4. 9 r e Документация на продукцию 4. 2 r Информация о потребителе 4. 10. 1 Гражданский кодекс РФ 4. 10. 2 Патентное законодательство Продажа полной патентной лицензии на изобретение с единовременной оплатой 3. 1 Денежные средства

Пример декомпозиции бизнес-процесса Декомпозиция БП «Продажа полной патентной лицензии на изобретение с единовременной оплатой» Пример декомпозиции бизнес-процесса Декомпозиция БП «Продажа полной патентной лицензии на изобретение с единовременной оплатой» (с точки зрения продавца) 2. 2. 1. 1 r e Изобретение 4. 2 r Информация о потребителе 4. 10. 1 4. 10. 2 Патентное Гражданский законодательство кодекс РФ Заключение договора 4. 9 r e Документация на продукцию 4. 1. 10 Договор Передача документации на НТП 4. 6. 7 Акт сдачиприемки НТП 3. 4. 2 Дебиторская задолженность Выписка счетафактуры 4. 6. 1 Счет-фактура 3. 1 Получение оплаты Денежные средства

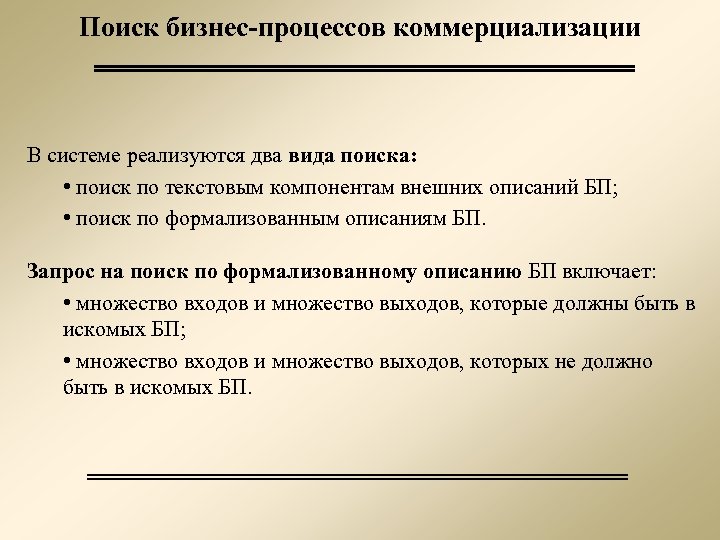

Поиск бизнес-процессов коммерциализации В системе реализуются два вида поиска: • поиск по текстовым компонентам Поиск бизнес-процессов коммерциализации В системе реализуются два вида поиска: • поиск по текстовым компонентам внешних описаний БП; • поиск по формализованным описаниям БП. Запрос на поиск по формализованному описанию БП включает: • множество входов и множество выходов, которые должны быть в искомых БП; • множество входов и множество выходов, которых не должно быть в искомых БП.

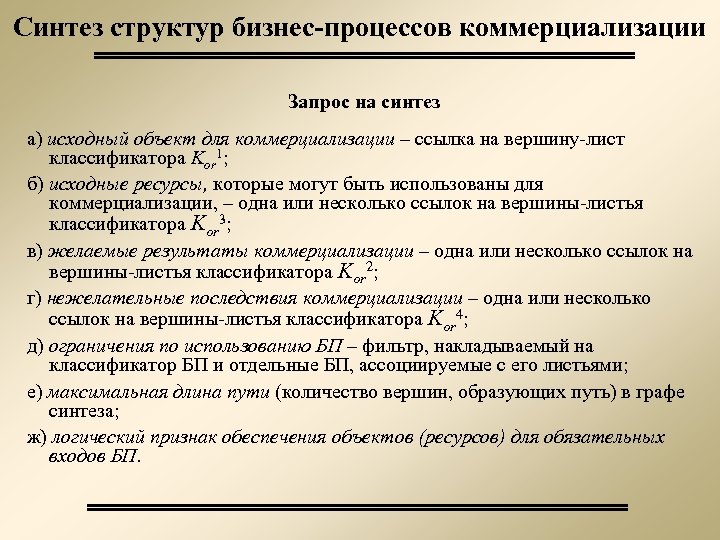

Синтез структур бизнес-процессов коммерциализации Запрос на синтез а) исходный объект для коммерциализации – ссылка Синтез структур бизнес-процессов коммерциализации Запрос на синтез а) исходный объект для коммерциализации – ссылка на вершину-лист классификатора Kor 1; б) исходные ресурсы, которые могут быть использованы для коммерциализации, – одна или несколько ссылок на вершины-листья классификатора Kor 3; в) желаемые результаты коммерциализации – одна или несколько ссылок на вершины-листья классификатора Kor 2; г) нежелательные последствия коммерциализации – одна или несколько ссылок на вершины-листья классификатора Kor 4; д) ограничения по использованию БП – фильтр, накладываемый на классификатор БП и отдельные БП, ассоциируемые с его листьями; е) максимальная длина пути (количество вершин, образующих путь) в графе синтеза; ж) логический признак обеспечения объектов (ресурсов) для обязательных входов БП.

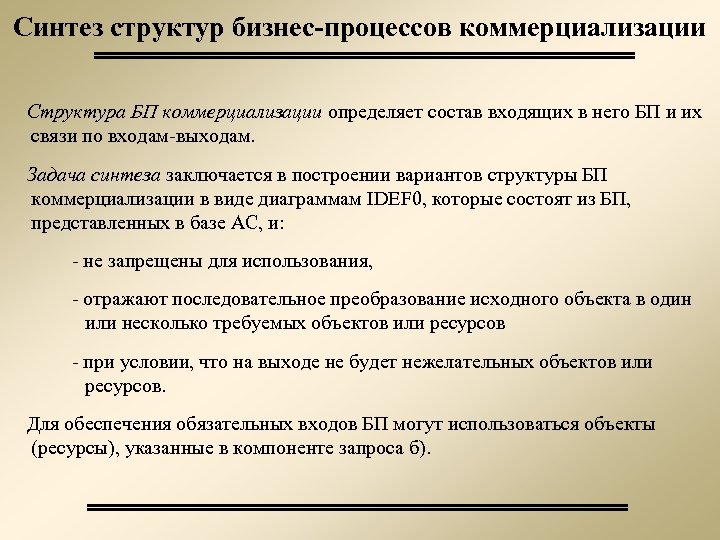

Синтез структур бизнес-процессов коммерциализации Структура БП коммерциализации определяет состав входящих в него БП и Синтез структур бизнес-процессов коммерциализации Структура БП коммерциализации определяет состав входящих в него БП и их связи по входам-выходам. Задача синтеза заключается в построении вариантов структуры БП коммерциализации в виде диаграммам IDEF 0, которые состоят из БП, представленных в базе АС, и: - не запрещены для использования, - отражают последовательное преобразование исходного объекта в один или несколько требуемых объектов или ресурсов - при условии, что на выходе не будет нежелательных объектов или ресурсов. Для обеспечения обязательных входов БП могут использоваться объекты (ресурсы), указанные в компоненте запроса б).

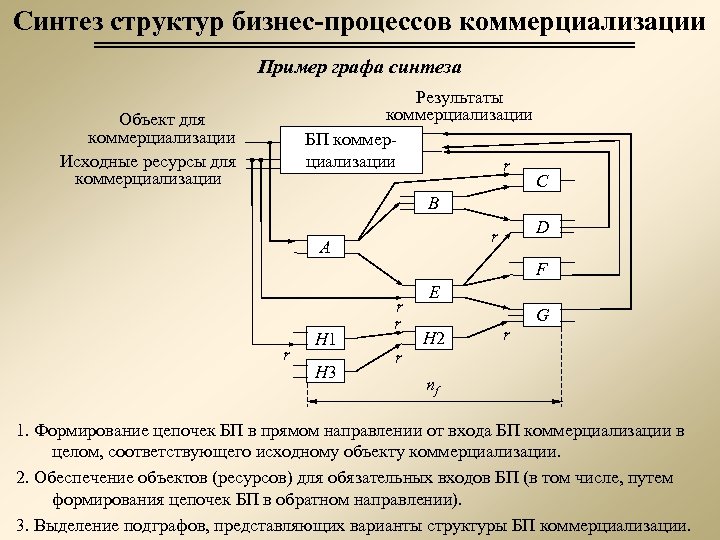

Синтез структур бизнес-процессов коммерциализации Пример графа синтеза Результаты коммерциализации БП коммерциализации r Объект для Синтез структур бизнес-процессов коммерциализации Пример графа синтеза Результаты коммерциализации БП коммерциализации r Объект для коммерциализации Исходные ресурсы для коммерциализации C B D r A F r H 1 H 3 r r r E H 2 r G nf 1. Формирование цепочек БП в прямом направлении от входа БП коммерциализации в целом, соответствующего исходному объекту коммерциализации. 2. Обеспечение объектов (ресурсов) для обязательных входов БП (в том числе, путем формирования цепочек БП в обратном направлении). 3. Выделение подграфов, представляющих варианты структуры БП коммерциализации.

Методическое обеспечение · Классификатор БП. · Классификатор объектов и ресурсов. · Структура описания БП. Методическое обеспечение · Классификатор БП. · Классификатор объектов и ресурсов. · Структура описания БП. · Инструкция по подготовке описаний БП. · Перечень БП, представляемых в информационной базе автоматизированной системы (план формирования описаний). · Типизация характеристик БП. · Методика иерархической декомпозиции БП и подстановки вариантов БП при синтезе. · Сценарии процесса консультирования и алгоритмы, используемые для обеспечения консультационной поддержки. · Развитое учебно-методическое обеспечение.
