«Разработка малогабаритной рентгеновской трубки для структурного анализа с полной защитой от неиспользуемого излучения» Фурсов Ф. Г. Санкт-Петербург 2012

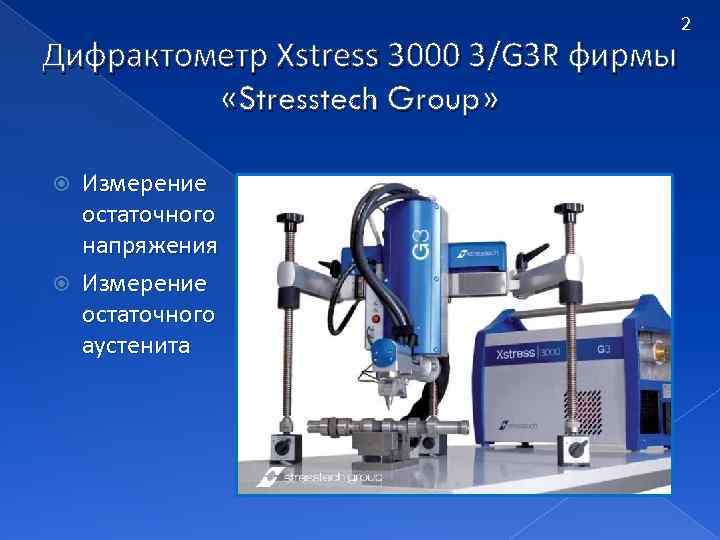

Дифрактометр Xstress 3000 3/G 3 R фирмы «Stresstech Group» Измерение остаточного напряжения Измерение остаточного аустенита 2

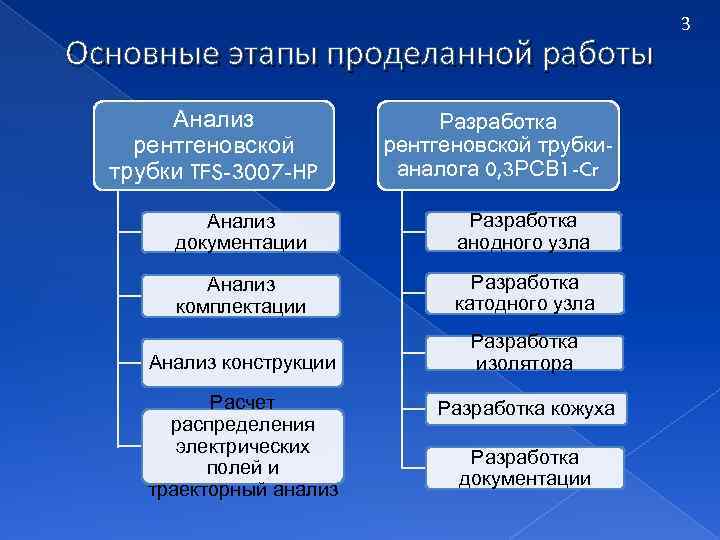

Основные этапы проделанной работы Анализ рентгеновской трубки TFS-3007 -HP Разработка рентгеновской трубкианалога 0, 3 РСВ 1 -Cr Анализ документации Разработка анодного узла Анализ комплектации Разработка катодного узла Анализ конструкции Разработка изолятора Расчет распределения электрических полей и траекторный анализ Разработка кожуха Разработка документации 3
4 Рентгеновская трубка TFS-3007 -HP

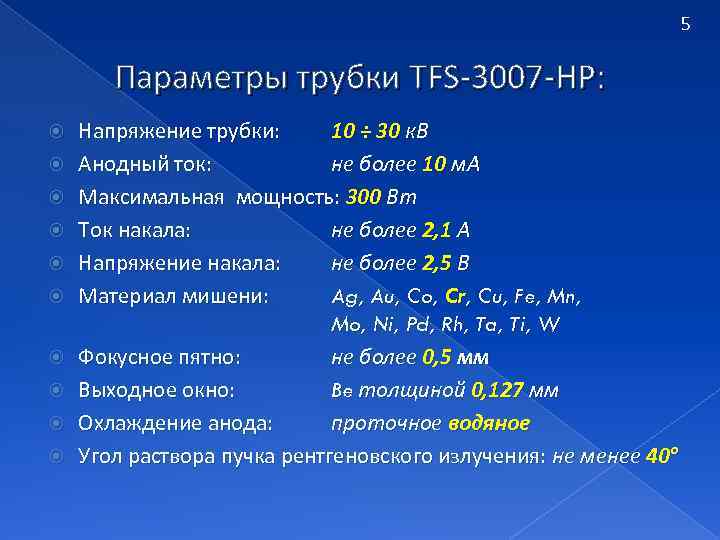

5 Параметры трубки TFS-3007 -HP: Напряжение трубки: 10 ÷ 30 к. В Анодный ток: не более 10 м. А Максимальная мощность: 300 Вт Ток накала: не более 2, 1 А Напряжение накала: не более 2, 5 В Материал мишени: Ag, Au, Co, Cr, Cu, Fe, Mn, Mo, Ni, Pd, Rh, Ta, Ti, W Фокусное пятно: не более 0, 5 мм Выходное окно: Be толщиной 0, 127 мм Охлаждение анода: проточное водяное Угол раствора пучка рентгеновского излучения: не менее 40°

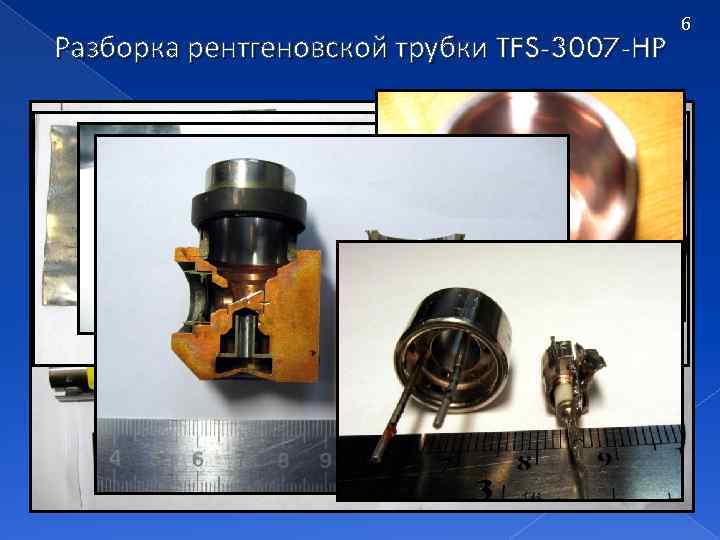

Разборка рентгеновской трубки TFS-3007 -HP 6
3 D-модель рентгеновской трубки TFS-3007 -HP 7

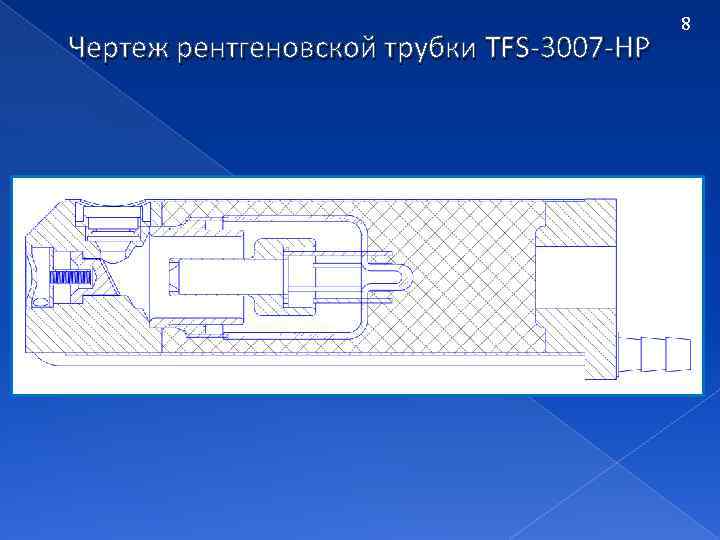

Чертеж рентгеновской трубки TFS-3007 -HP 8

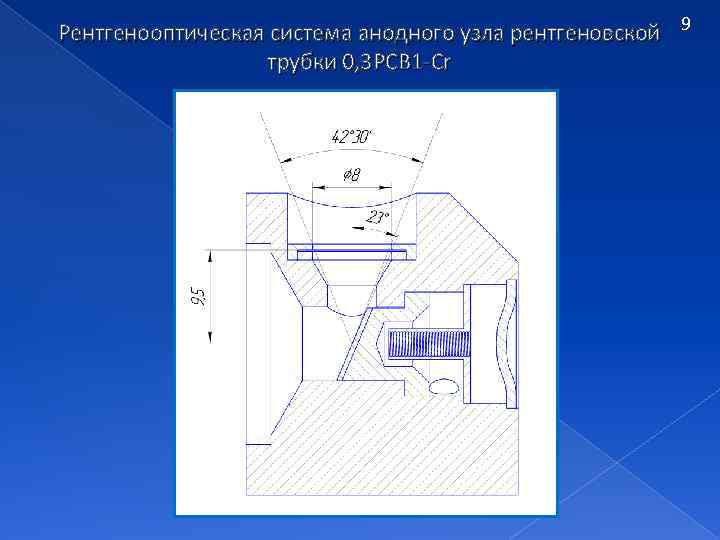

Рентгенооптическая система анодного узла рентгеновской 9 трубки 0, 3 РСВ 1 -Cr

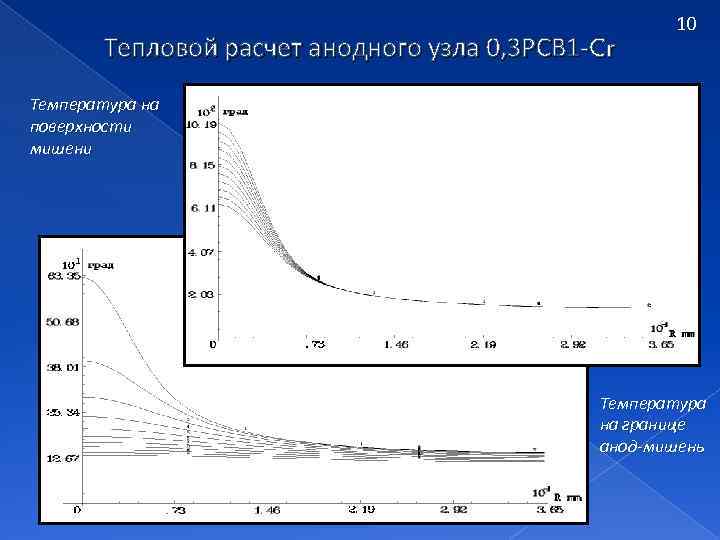

Тепловой расчет анодного узла 0, 3 РСВ 1 -Cr 10 Температура на поверхности мишени Температура на границе анод-мишень

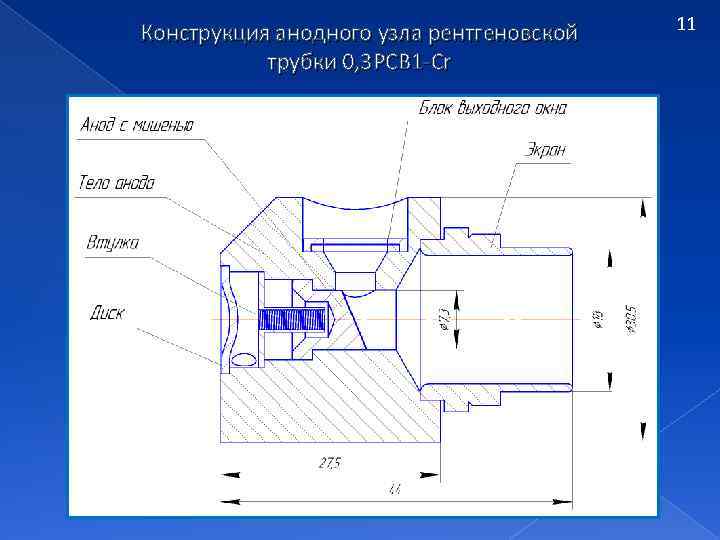

Конструкция анодного узла рентгеновской трубки 0, 3 РСВ 1 -Cr 11

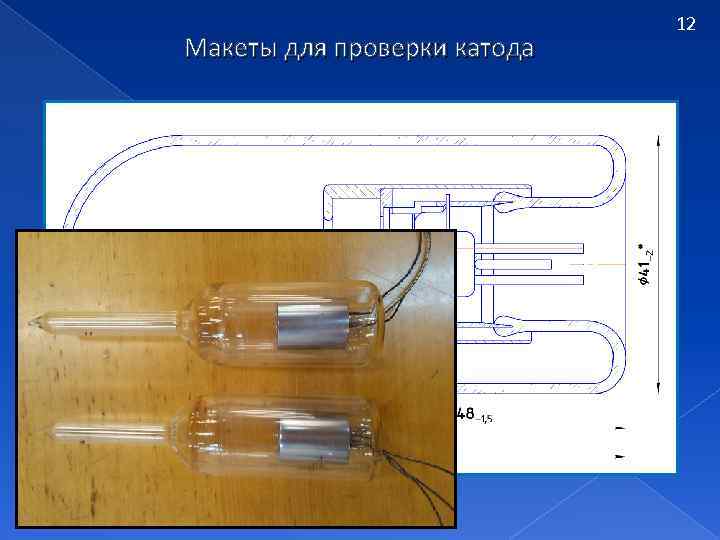

Макеты для проверки катода 12

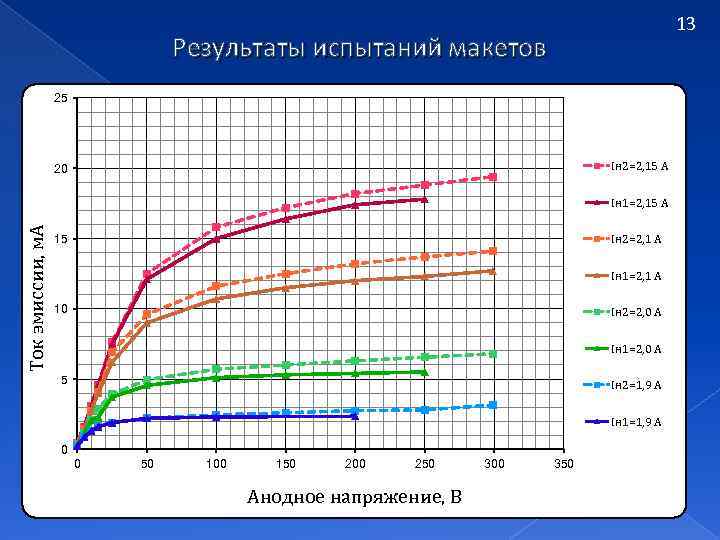

13 Результаты испытаний макетов 25 Iн 2=2, 15 А 20 Ток эмиссии, м. А Iн 1=2, 15 А Iн 2=2, 1 А 15 Iн 1=2, 1 А 10 Iн 2=2, 0 А Iн 1=2, 0 А 5 Iн 2=1, 9 А Iн 1=1, 9 А 0 0 50 100 150 200 250 Анодное напряжение, В 300 350

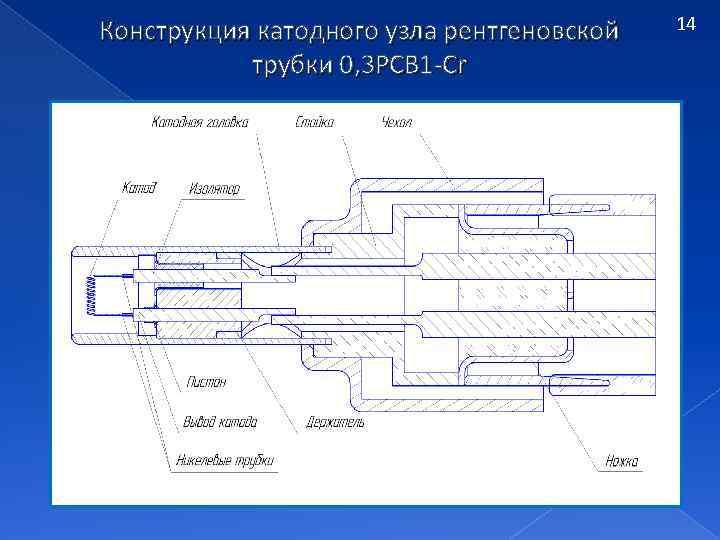

Конструкция катодного узла рентгеновской трубки 0, 3 РСВ 1 -Cr 14

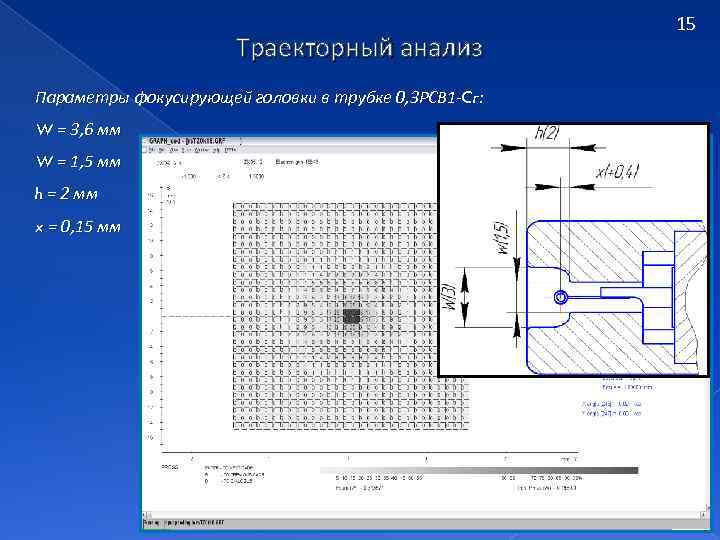

Траекторный анализ Параметры фокусирующей головки в трубке 0, 3 РСВ 1 -Cr: W = 3, 6 мм W = 1, 5 мм h = 2 мм x = 0, 15 мм 15
Полевой расчет в рентгеновской трубке 0, 3 РСВ 1 -Cr Распределение полной Распределения потенциалов в напряженности в вакуумном объеме рентгеновской трубки 0, 3 РСВ-Cr трубки 0, 3 РСВ 1 -Cr 16

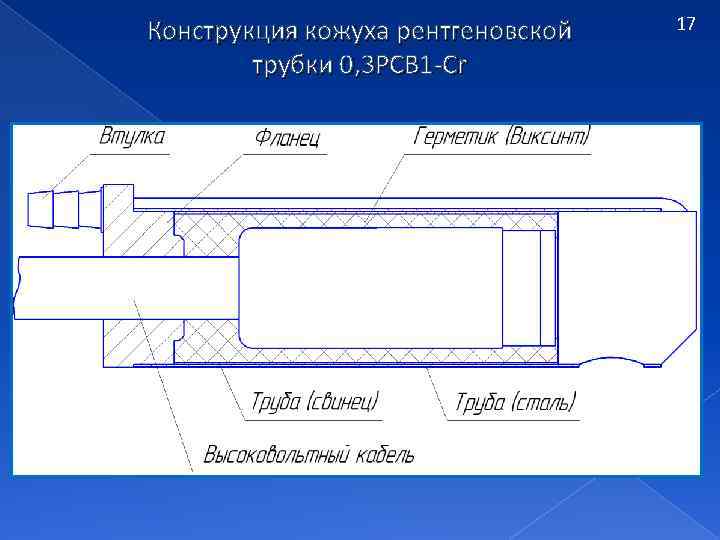

Конструкция кожуха рентгеновской трубки 0, 3 РСВ 1 -Cr 17

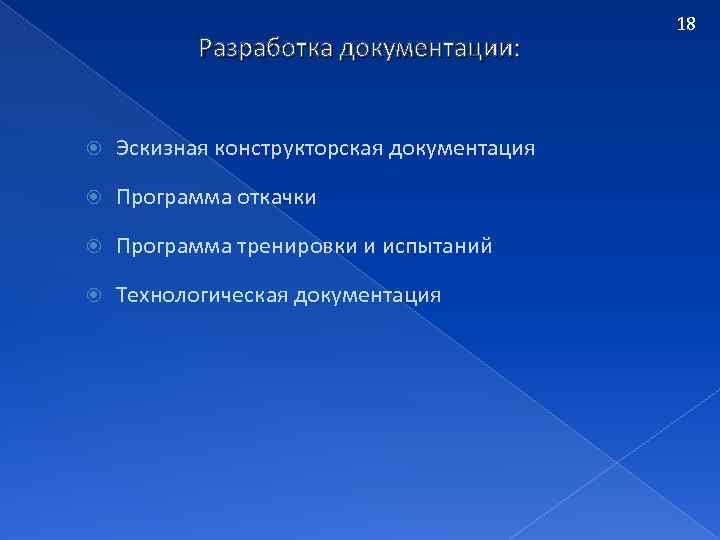

Разработка документации: Эскизная конструкторская документация Программа откачки Программа тренировки и испытаний Технологическая документация 18

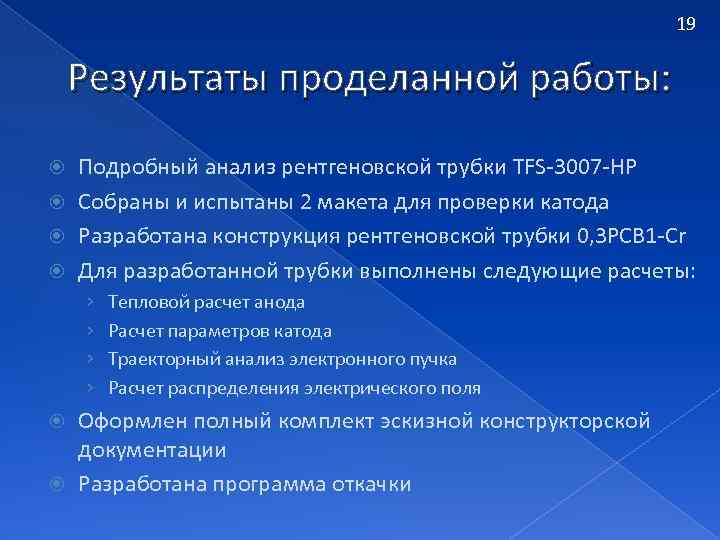

19 Результаты проделанной работы: Подробный анализ рентгеновской трубки TFS-3007 -HP Собраны и испытаны 2 макета для проверки катода Разработана конструкция рентгеновской трубки 0, 3 РСВ 1 -Cr Для разработанной трубки выполнены следующие расчеты: › › Тепловой расчет анода Расчет параметров катода Траекторный анализ электронного пучка Расчет распределения электрического поля Оформлен полный комплект эскизной конструкторской документации Разработана программа откачки
Спасибо за внимание!
