Разработка контроллера встроенного интерфейса AXI в составе системы на кристалле «Эльбрус-S 2» Студент: Поляков Н. Ю. , ФРТК, 515 гр. Научный руководитель: д. т. н. Сахин Ю. Х.

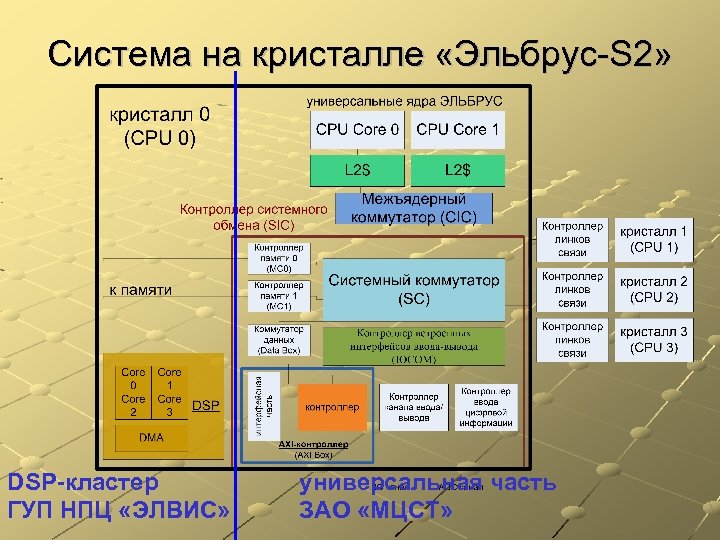

Система на кристалле «Эльбрус-S 2» DSP-кластер ГУП НПЦ «ЭЛВИС» универсальная часть ЗАО «МЦСТ»

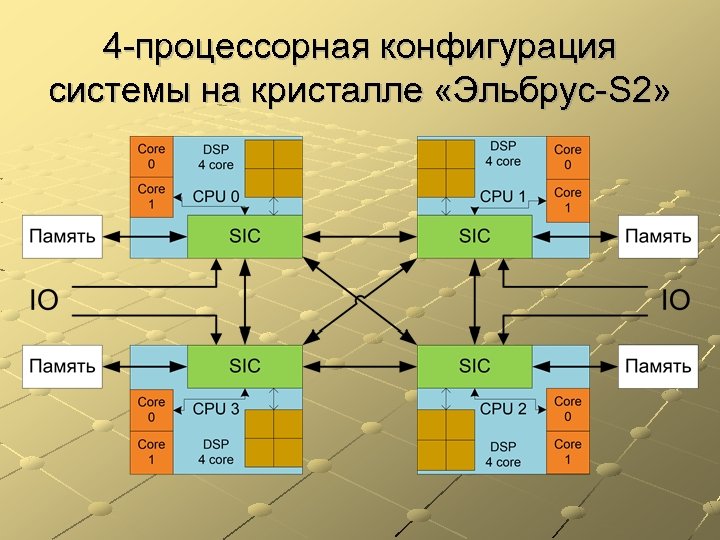

4 -процессорная конфигурация системы на кристалле «Эльбрус-S 2»

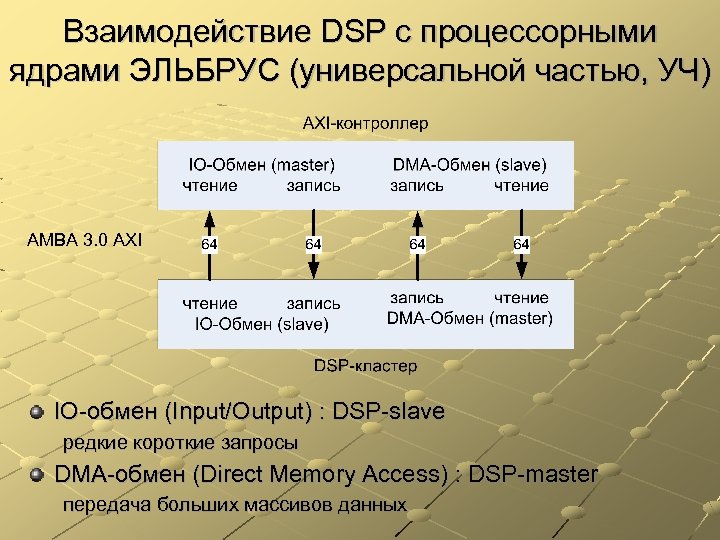

Взаимодействие DSP c процессорными ядрами ЭЛЬБРУС (универсальной частью, УЧ) AMBA 3. 0 AXI IO-обмен (Input/Output) : DSP-slave редкие короткие запросы DMA-обмен (Direct Memory Access) : DSP-master передача больших массивов данных

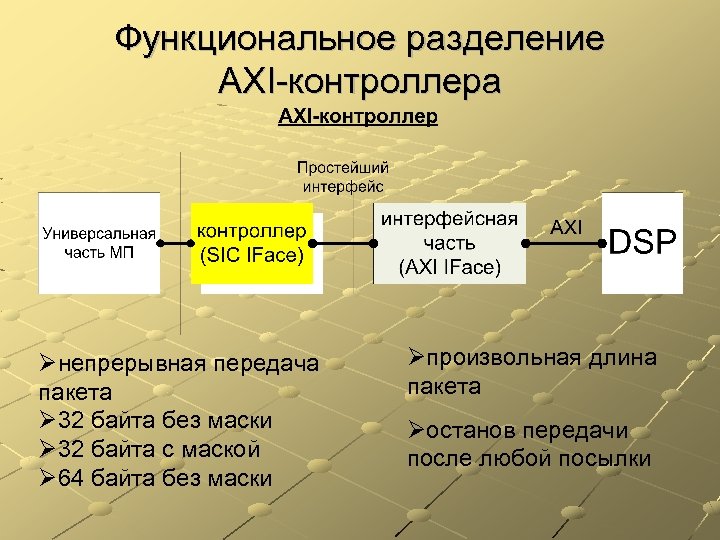

Функциональное разделение AXI-контроллера непрерывная передача пакета 32 байта без маски 32 байта с маской 64 байта без маски произвольная длина пакета останов передачи после любой посылки

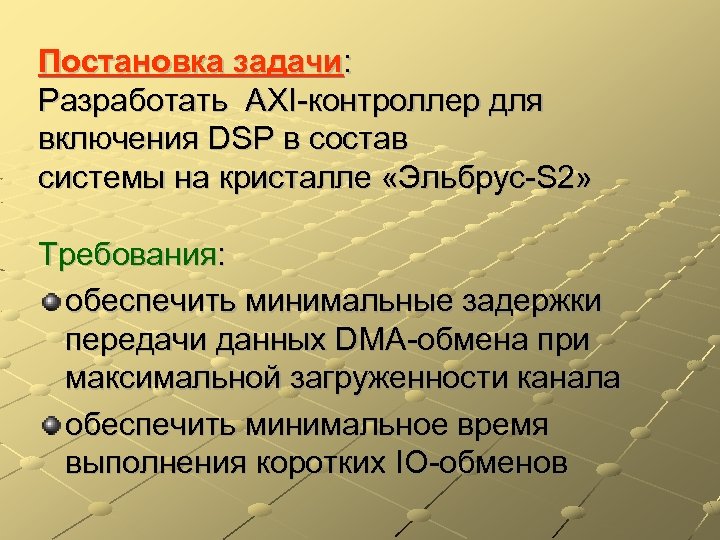

Постановка задачи: Разработать AXI-контроллер для включения DSP в состав системы на кристалле «Эльбрус-S 2» Требования: обеспечить минимальные задержки передачи данных DMA-обмена при максимальной загруженности канала обеспечить минимальное время выполнения коротких IO-обменов

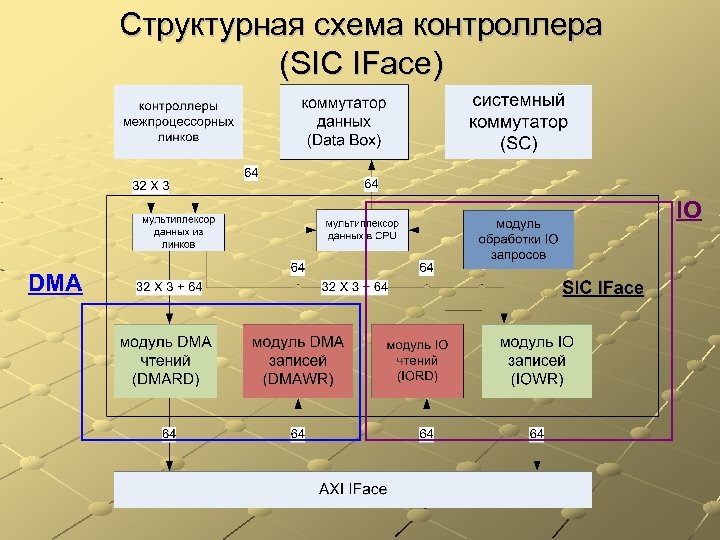

Структурная схема контроллера (SIC IFace) IO DMA

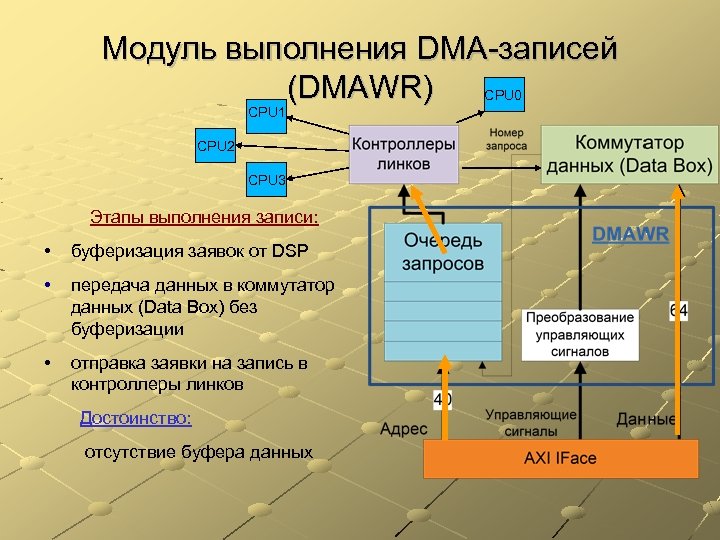

Модуль выполнения DMA-записей (DMAWR) CPU 0 CPU 1 CPU 2 CPU 3 Этапы выполнения записи: • буферизация заявок от DSP • передача данных в коммутатор данных (Data Box) без буферизации • отправка заявки на запись в контроллеры линков Достоинство: отсутствие буфера данных

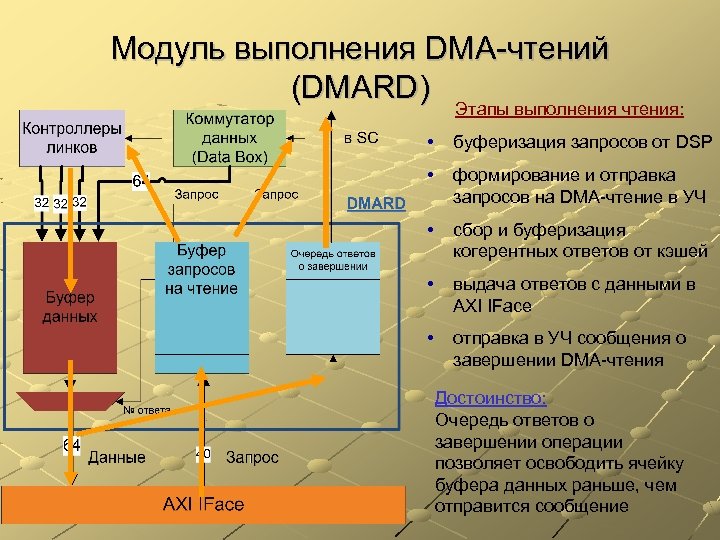

Модуль выполнения DMA-чтений (DMARD) Этапы выполнения чтения: • буферизация запросов от DSP • формирование и отправка запросов на DMA-чтение в УЧ • сбор и буферизация когерентных ответов от кэшей • выдача ответов с данными в AXI IFace • отправка в УЧ сообщения о завершении DMA-чтения Достоинство: Очередь ответов о завершении операции позволяет освободить ячейку буфера данных раньше, чем отправится сообщение

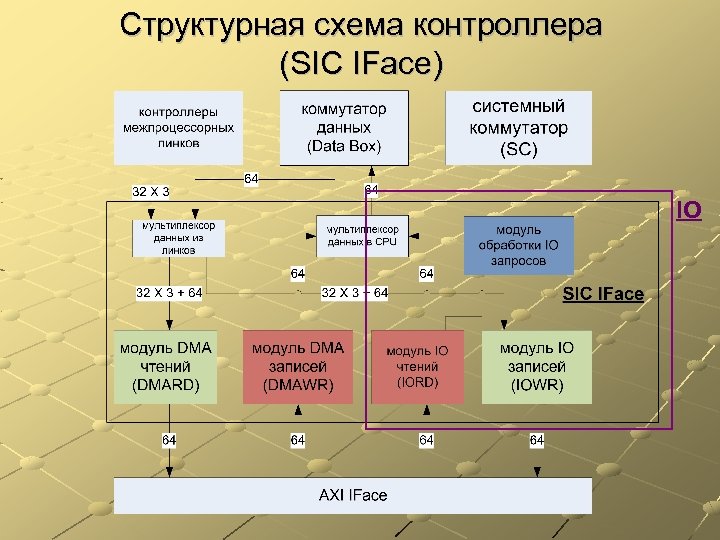

Структурная схема контроллера (SIC IFace) IO

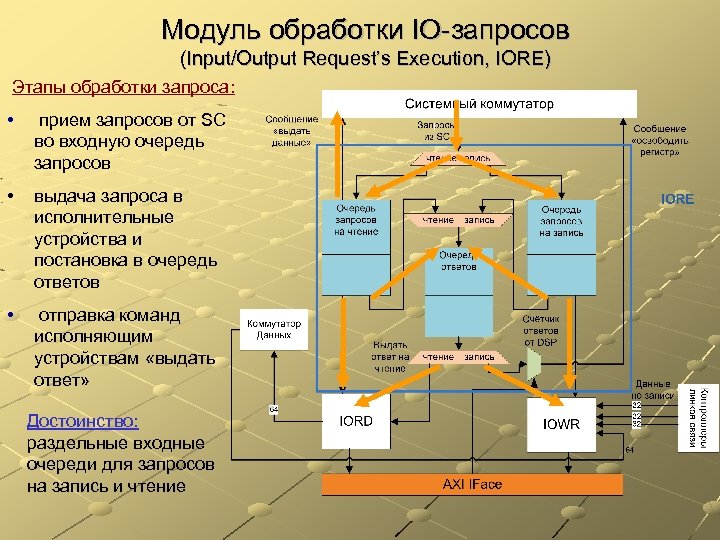

Модуль обработки IO-запросов (Input/Output Request’s Execution, IORE) Этапы обработки запроса: • прием запросов от SC во входную очередь запросов • выдача запроса в исполнительные устройства и постановка в очередь ответов • отправка команд исполняющим устройствам «выдать ответ» Достоинство: раздельные входные очереди для запросов на запись и чтение
Разделение входных очередей t

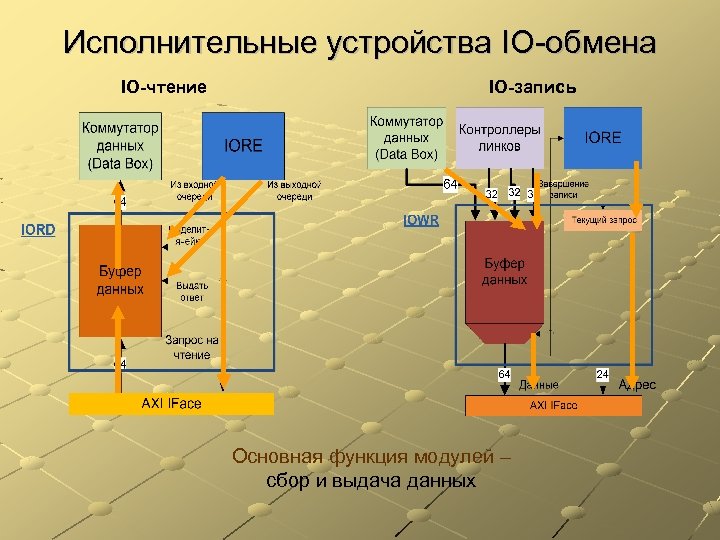

Исполнительные устройства IO-обмена IO-чтение IO-запись Основная функция модулей – сбор и выдача данных

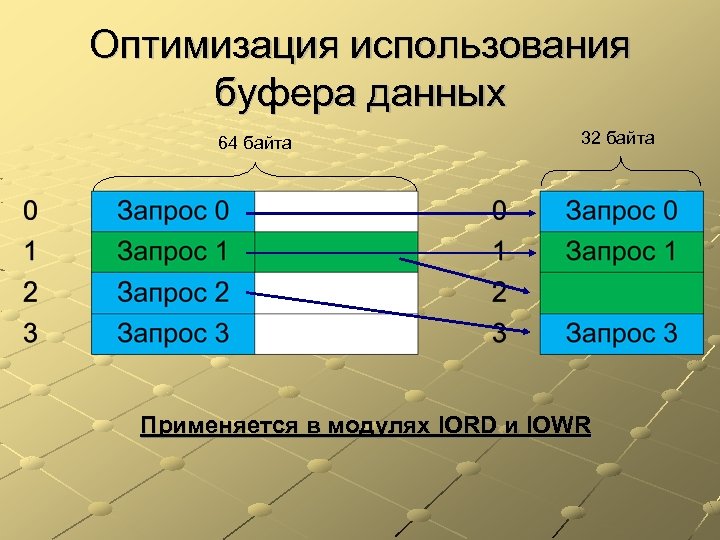

Оптимизация использования буфера данных 64 байта 32 байта Применяется в модулях IORD и IOWR
Оптимизации Оптимизация форматного IO-чтения Запрос на 2 слова Буфер данных IORD AXI чтение 1 слова (1 такт) чтение 2 слов (2 такта) чтение 4 слов (4 такта) Применяется в модуле IORD

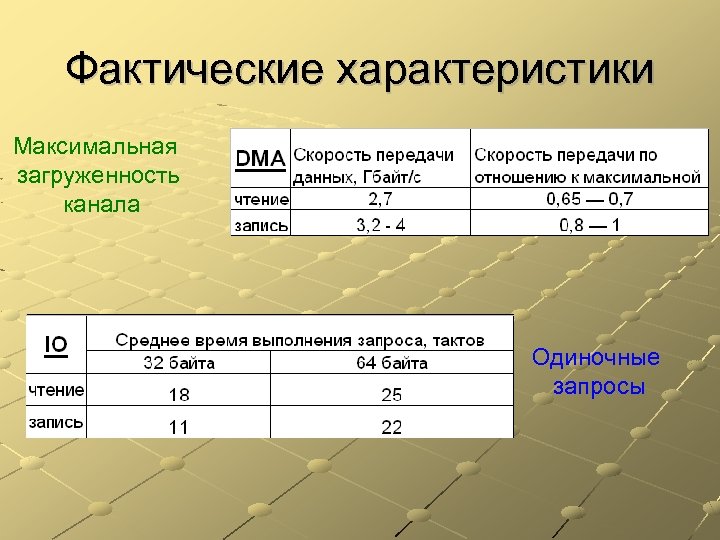

Фактические характеристики Максимальная загруженность канала Одиночные запросы

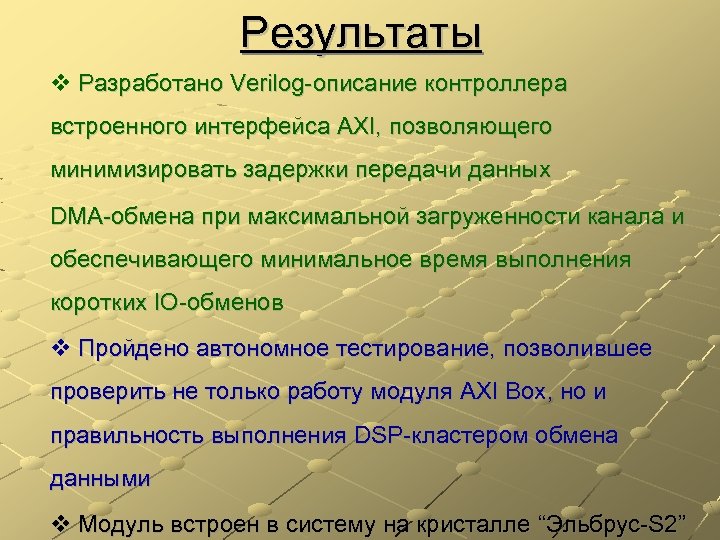

Результаты Разработано Verilog-описание контроллера встроенного интерфейса AXI, позволяющего минимизировать задержки передачи данных DMA-обмена при максимальной загруженности канала и обеспечивающего минимальное время выполнения коротких IO-обменов Пройдено автономное тестирование, позволившее проверить не только работу модуля AXI Box, но и правильность выполнения DSP-кластером обмена данными Модуль встроен в систему на кристалле “Эльбрус-S 2”
