Разработка и внедрение АСАК в ХКЦ Никелевого завода

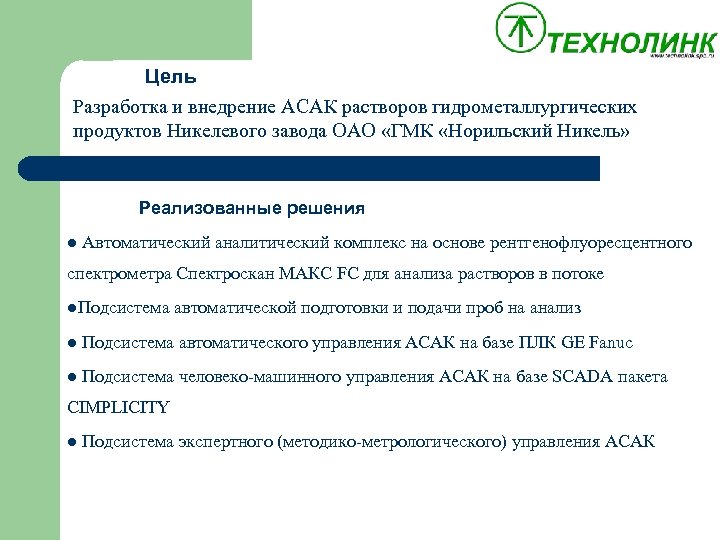

Цель Разработка и внедрение АСАК растворов гидрометаллургических продуктов Никелевого завода ОАО «ГМК «Норильский Никель» Реализованные решения l Автоматический аналитический комплекс на основе рентгенофлуоресцентного спектрометра Спектроскан МАКС FC для анализа растворов в потоке l. Подсистема автоматической подготовки и подачи проб на анализ l Подсистема автоматического управления АСАК на базе ПЛК GE Fanuc l Подсистема человеко-машинного управления АСАК на базе SCADA пакета CIMPLICITY l Подсистема экспертного (методико-метрологического) управления АСАК

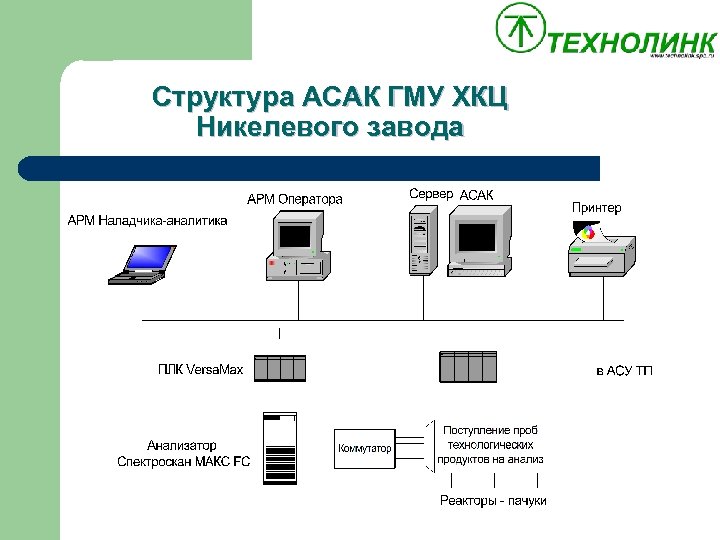

Структура АСАК ГМУ ХКЦ Никелевого завода

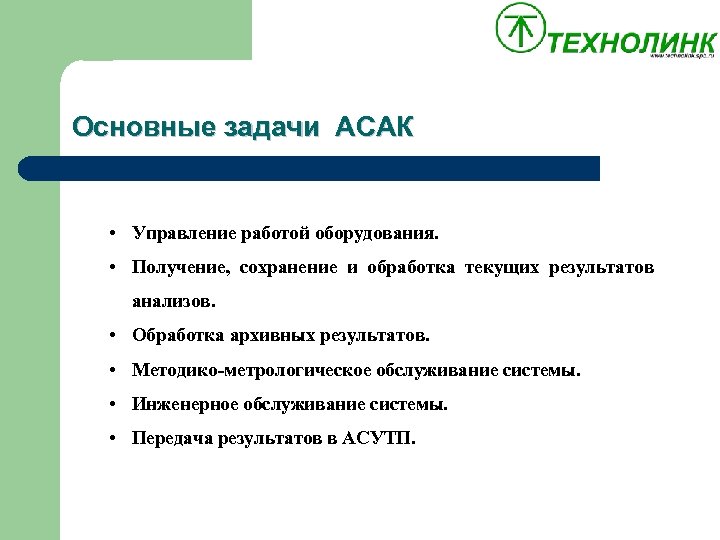

Основные задачи АСАК Основные • Управление работой оборудования. • Получение, сохранение и обработка текущих результатов анализов. • Обработка архивных результатов. • Методико-метрологическое обслуживание системы. • Инженерное обслуживание системы. • Передача результатов в АСУТП.

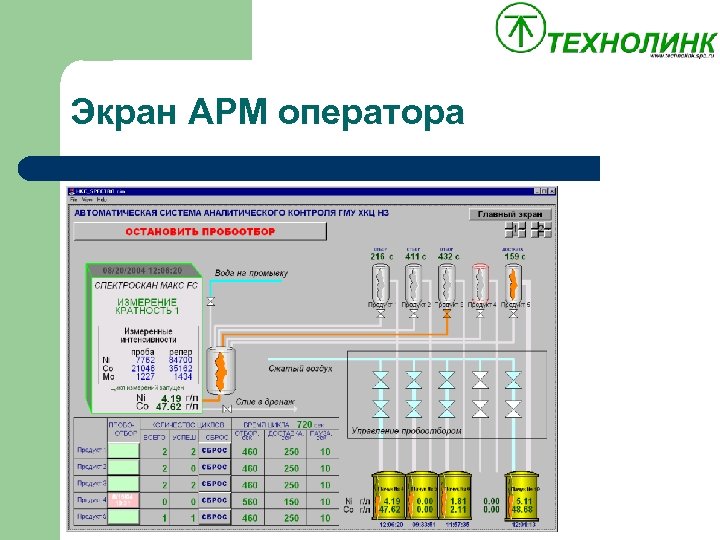

Экран АРМ оператора

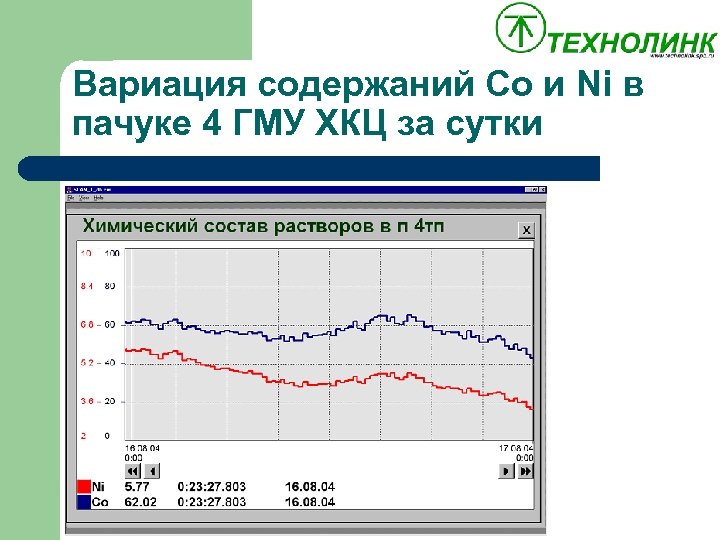

Вариация содержаний Co и Ni в пачуке 4 ГМУ ХКЦ за сутки
Результаты промышленной эксплуатации АСАК Продукт Диапазон содержаний, г/л Средние содержания, г/л Погрешность РСА, г/л Воспроизводимость РСА, г/л Кол-во проб Ni Раствор кобальтовый очищенный (пачук 4) Фильтрат первой стадии осаждения гидроксида кобальта (пачук 5) Фильтрат второй стадии осаждения гидроксида кобальта (пачук 6) Растворенная пульпа первой гидроокиси кобальта (пачук 19) Co Ni Co 2 - 10 20 - 70 6. 18 50. 36 0. 29 1. 18 0. 04 0. 45 18 1 -8 8 - 15 3. 79 15. 02 0. 10 0. 39 0. 01 0. 05 18 1– 5 1 -5 2. 84 3. 15 0. 08 0. 09 0. 01 18 4 – 15 30 - 90 6. 45 53. 46 0. 21 1. 50 0. 03 0. 37 20
