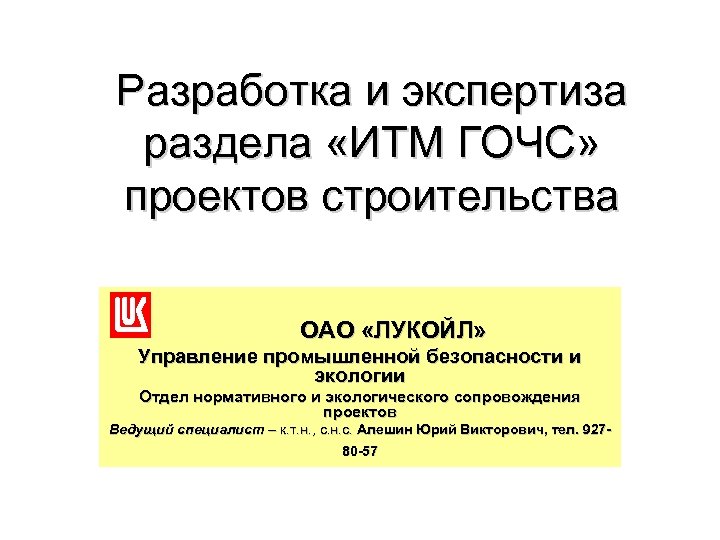

Разработка и экспертиза раздела «ИТМ ГОЧС» проектов строительства ОАО «ЛУКОЙЛ» Управление промышленной безопасности и экологии Отдел нормативного и экологического сопровождения проектов Ведущий специалист – к. т. н. , с. н. с. Алешин Юрий Викторович, тел. 92780 -57
Правовые основы разработки ИТМ ГОЧС при проектировании зданий и сооружений • № 190 -ФЗ от 29. 12. 2004 «Градостроительный кодекс Российской Федерации» (с 1. 01. 2005) • СНи. П 2. 01. 51 -90 «Инженерно-технические мероприятия гражданской обороны» • СНи. П 11 -01 -95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений» (в настоящее время носит рекомендательный характер)

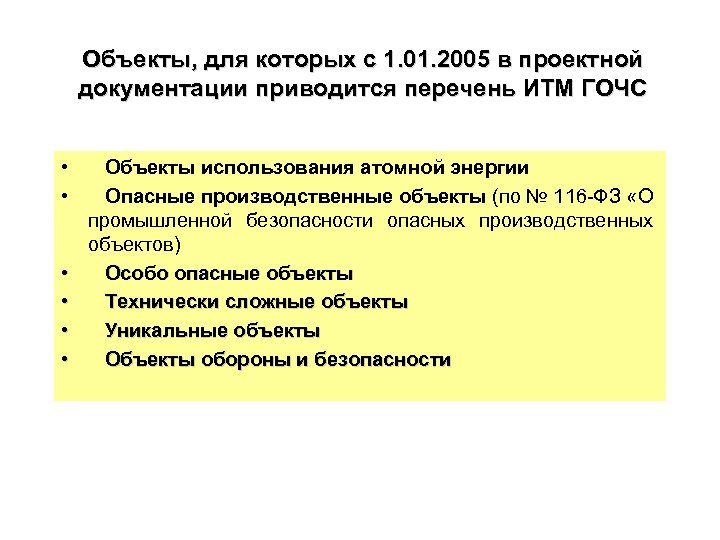

Объекты, для которых с 1. 01. 2005 в проектной документации приводится перечень ИТМ ГОЧС • • • Объекты использования атомной энергии Опасные производственные объекты (по № 116 -ФЗ «О промышленной безопасности опасных производственных объектов) Особо опасные объекты Технически сложные объекты Уникальные объекты Объекты обороны и безопасности

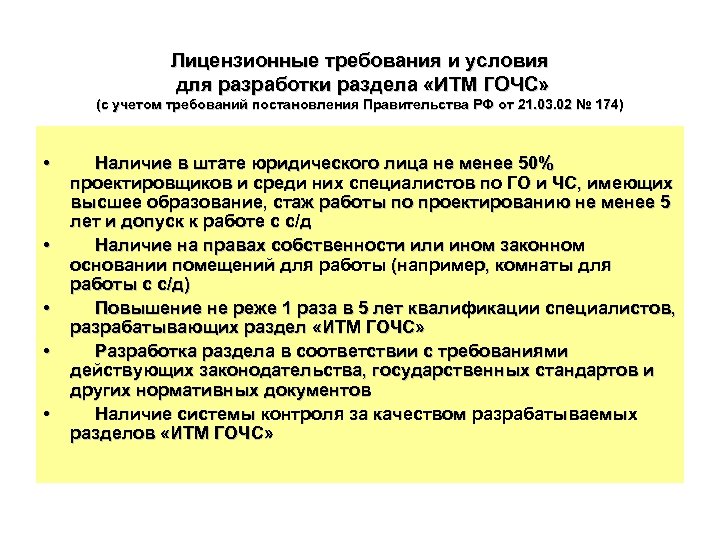

Лицензионные требования и условия для разработки раздела «ИТМ ГОЧС» (с учетом требований постановления Правительства РФ от 21. 03. 02 № 174) • • • Наличие в штате юридического лица не менее 50% проектировщиков и среди них специалистов по ГО и ЧС, имеющих высшее образование, стаж работы по проектированию не менее 5 лет и допуск к работе с с/д Наличие на правах собственности или ином законном основании помещений для работы (например, комнаты для работы с с/д) Повышение не реже 1 раза в 5 лет квалификации специалистов, разрабатывающих раздел «ИТМ ГОЧС» Разработка раздела в соответствии с требованиями действующих законодательства, государственных стандартов и других нормативных документов Наличие системы контроля за качеством разрабатываемых разделов «ИТМ ГОЧС»

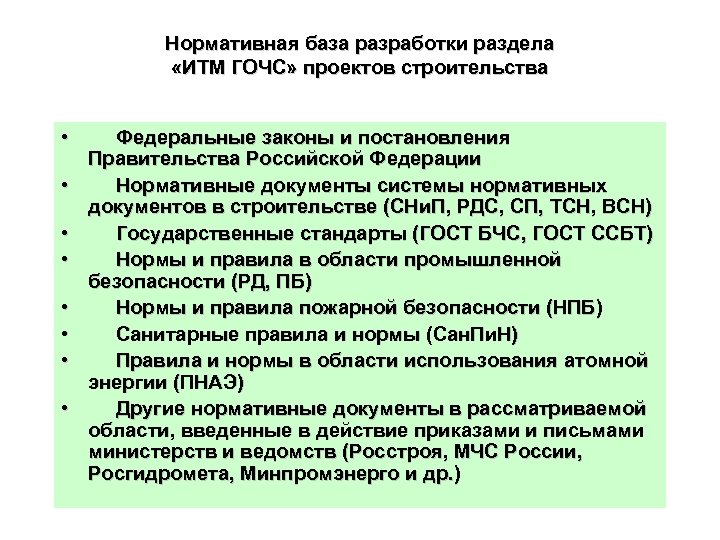

Нормативная база разработки раздела «ИТМ ГОЧС» проектов строительства • • Федеральные законы и постановления Правительства Российской Федерации Нормативные документы системы нормативных документов в строительстве (СНи. П, РДС, СП, ТСН, ВСН) Государственные стандарты (ГОСТ БЧС, ГОСТ ССБТ) Нормы и правила в области промышленной безопасности (РД, ПБ) Нормы и правила пожарной безопасности (НПБ) Санитарные правила и нормы (Сан. Пи. Н) Правила и нормы в области использования атомной энергии (ПНАЭ) Другие нормативные документы в рассматриваемой области, введенные в действие приказами и письмами министерств и ведомств (Росстроя, МЧС России, Росгидромета, Минпромэнерго и др. )
Исходные данные и требования для разработки раздела «ИТМ ГОЧС» Для ИТМ ГО • • • Сведения об отнесении объекта к категории по ГО Данные о рядом расположенных категорированных по ГО объектах и городах Зоны, в которые попадает место строительства (по СНи. П 2. 01. 51 -90) Требования к типу, защитным свойствам, характеристикам жизнеобеспечения и готовности к приему укрываемых ЗС ГО на проектируемом объекте Данные о наличии ЗС ГО и их характеристиках на территории соседних объектов или жилой застройки Дополнительные требования в зависимости от вида проектируемого объекта Для ИТМ предупреждения ЧС • • • Опасные природные процессы в районе строительства, требующие защитных мер ПОО и транспортные коммуникации, при аварии на которых в зону ЧС попадает проектируемый объект (с указанием количественных характеристик поражающих факторов) Требования к ЛСО Требования по предотвращению постороннего вмешательства в деятельность проектируемого ПОО Сведения о необходимости разработки декларации промышленной безопасности Перечень норм и правил, которые дополнительно необходимо учесть при проектировании
Структура раздела «ИТМ ГОЧС» Титульный лист Наименование раздела и проектируемого объекта Номер тома (книги) в составе проекта Запись ГИПа о соответствии нормам Место расположения объекта, год Сведения о разработчиках Наименование организации и ее реквизиты (адрес, тел. , факс) Список исполнителей (должности, степени, Ф. И. О. ) Сведения о лицензии Оглавление Названия глав, пунктов, приложений, номера страниц, с которых они начинаются Основные главы Характеристика объекта Основные данные о проектируемом объекте, его состав, мощность и т. д. Сведения, влияющие на ИТМ ГОЧС (место размещения и характер застройки, численность работников, природноклиматические условия). . Решения по ИТМ ГО Обоснование продолжения работы в военное время, категории по ГО, попадания в зоны опасности по СНи. П 2. 01. 51 -90, численности НРС. Система оповещения ГО, безаварийная остановка по сигналу ВТ. Повышение устойчивости энергоснабжения. Защита источников водоснабжения от РВ и ОВ. Светомаскировка. ПСД на ЗС ГО ил ЗПУ. Дополнительные решения для ПОО, РОО, МТ, аэропортов, метрополитенов и т. д. Решения по ИТМ предупреждения ЧС При авариях на объекте При авариях рядом с объектом Природного характера Перечень ОПО, зоны действия ПФ, возможное число жертв, размер ущерба, классы ЧС. Риски аварий и ЧС. Решения по исключению аварий. Решения по уменьшению последствий аварий. Резервы. Системы автоматического регулирования, блокировок, сигнализаций. Меры пожаро- и взрывобезопасности. Устойчивость ПУ, энергообеспечения, водоснабжения. ЛСО, обеспечение эвакуации Перечень соседних источников ЧС, Зоны действия ПФ, частоты их возникновения. Возможное количество жертв, размер ущерба. Классы ЧС. Технические решения на проектируемом объекте по защите от аварий на соседних объектах (сопряжение систем оповещения, обеспечение эвакуации и т. д. ) Оценка частоты и интенсивности проявлений опасных природных процессов (по СНи. П 22 -01 -95), мероприятия по инженерной защите зданий и территории от них. Молниезащита. Системы мониторинга опасных природных процессов. Резервы средств. Оповещение.
Классификация ЧС природного и техногенного характера (постановление Правительста РФ от 13. 09. 96 № 1094) Классы ЧС Наименование показателя Локальная Местная Территориальная Региональная Федеральная Погибшие и пострадавшие менее 10 10… 50 50… 500 более 500 Люди, у которых нарушены нормальные условия жизни менее 100… 300… 500… 1000 более 1000 Материальный ущерб, МРОТ менее 1 тыс. … 5 тыс. … 0. 5 млн. … 5 млн. более 5 млн. Границы зоны ЧС не выходят за пределы объекта не выходят за пределы нас. пункта, района не выходят за пределы субъекта РФ не выходят за пределы 2 субъектов РФ Трансграничн ая выходят за пределы РФ

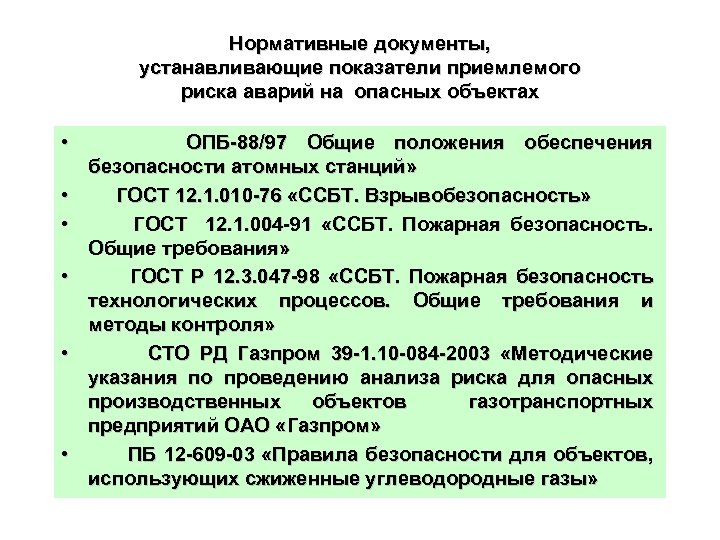

Нормативные документы, устанавливающие показатели приемлемого риска аварий на опасных объектах • • • ОПБ-88/97 Общие положения обеспечения безопасности атомных станций» ГОСТ 12. 1. 010 -76 «ССБТ. Взрывобезопасность» ГОСТ 12. 1. 004 -91 «ССБТ. Пожарная безопасность. Общие требования» ГОСТ Р 12. 3. 047 -98 «ССБТ. Пожарная безопасность технологических процессов. Общие требования и методы контроля» СТО РД Газпром 39 -1. 10 -084 -2003 «Методические указания по проведению анализа риска для опасных производственных объектов газотранспортных предприятий ОАО «Газпром» ПБ 12 -609 -03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы»
Анализ риска аварий – составная часть управления промышленной безопасностью Этапы анализа риска: • Планирование и организация работ (описание объекта и обоснование причин анализа риска, подбор исполнителей и исходных данных) • Идентификация опасностей (что плохого может произойти) • Оценка риска (как часто плохое может случиться и какие могут быть последствия, т. е. анализ частоты и анализ последствий) • Разработка рекомендаций по уменьшению риска (управление риском)

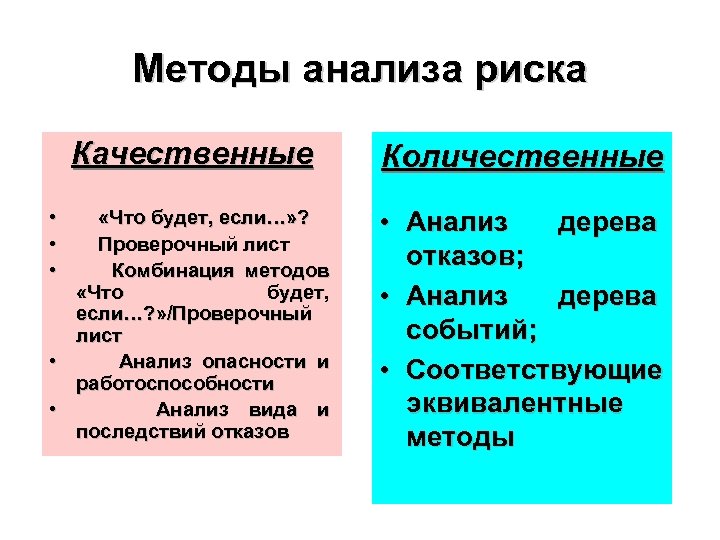

Методы анализа риска Качественные Количественные «Что будет, если…» ? Проверочный лист Комбинация методов «Что будет, если…? » /Проверочный лист • Анализ опасности и работоспособности • Анализ вида и последствий отказов • Анализ дерева отказов; • Анализ дерева событий; • Соответствующие эквивалентные методы • • •
Матрица «частота-тяжесть последствий» Количественный анализ риска: А-обязателен, В-желателен. Качественный анализ: С-рекомендуется, Д –нет нужды в анализе Тяжесть последствий отказа Отказ Частота возникнов. отказа в год Частый катастрофич еского критического некритическ ого с малыми последствиями Более 1. 0 А А А С Вероятный 1 х10 -2 А А В С Возможный 10 -2… 10 -4 А В В С Редкий 10 -4… 10 -6 А В С Д Практически невероятный Менее 10 -6 В С С Д
Рекомендации по выбору методов анализа риска Вид деятельности Метод Размеще ние Проектирова ние Ввод (вывод) в эксплуатаци ю Эксплуа тация Реконструк ция «Что будет, если…? » 0 + ++ ++ + Метод проверочного листа 0 + + ++ + Анализ опасности и работоспособности 0 ++ + + ++ Анализ видов и последствий отказов 0 ++ + + ++ Анализ деревьев отказов и событий 0 ++ + + ++ Количественный анализ риска ++ ++ 0 + ++
Показатели риска (по РД 03 -418 -01 «Методические указания по проведению анализа риска ОПО» ) • Риск аварии – мера опасности, характеризующая возможность возникновения аварии на ОПО и тяжесть ее последствий • Индивидуальный риск – частота поражения отдельного человека в результате воздействия исследуемых факторов опасности аварий (в общем случае численно выражается отношением числа пострадавших людей к общему числу рискующих за определенный период времени и для определенной группы людей) • Коллективный риск – ожидаемое количество пораженных в результате возможных аварий за определенное время • Социальный риск (или F/N кривая) – зависимость частоты возникновения событий F, в которых пострадало или погибло не менее N чел. , от этого числа N • Потенциальный территориальный риск – частота реализации поражающих факторов аварии в рассматриваемой точке территории • Технический риск – вероятность отказа технических устройств с последствиями определенного уровня за определенный период функционирования ОПО

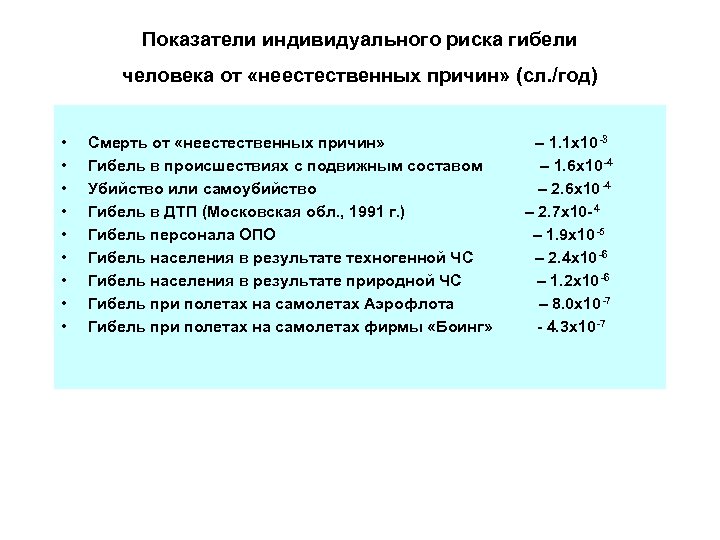

Показатели индивидуального риска гибели человека от «неестественных причин» (сл. /год) • • • Смерть от «неестественных причин» Гибель в происшествиях с подвижным составом Убийство или самоубийство Гибель в ДТП (Московская обл. , 1991 г. ) Гибель персонала ОПО Гибель населения в результате техногенной ЧС Гибель населения в результате природной ЧС Гибель при полетах на самолетах Аэрофлота Гибель при полетах на самолетах фирмы «Боинг» – 1. 1 х10 -3 – 1. 6 х10 -4 – 2. 7 х10 - 4 – 1. 9 х10 -5 – 2. 4 х10 -6 – 1. 2 х10 -6 – 8. 0 х10 -7 - 4. 3 х10 -7
Показатели социального риска аварий (F-N кривая или диаграмма) Пример правильного построения F-N кривой – интегральной функции числа погибших при авариях на НПС с резервуарным парком (Гражданкин А. И. и др. Основные показатели риска аварии в терминах теории вероятностей//Безоп асность труда в промышленности. 2002. -№ 7)
Матрица для определения опасности территории по критерию «частота реализации – социальный ущерб» Интенсивность реализации опасности (ЧС), сл. /год Более 1 1… 10 -1… 10 -2… 10 -3… 10 -4… 10 -5… 10 -6 Социальный ущерб Погибло более 1 чел. , имеются пострадавшие Погиб 1 чел. , имеются пострадавш ие Погибших нет, имеются серьезно пострадавшие Серьезно пострадавших нет, имеются потери трудоспособнос ти Зона неприемлемого риска (необходимы неотложные меры по снижению риска) Зона жесткого контроля (необходима оценка Зона целесообразности мер по снижению риска) Лиц с потерей трудоспособнос ти нет приемлемого риска (нет необходимости в мероприятиях по снижению риска)
Матрица для определения опасности территории по критерию «частота реализации – финансовый ущерб» Интенсивность реализации опасности (ЧС), сл. /год Более 1 1… 10 -1… 10 -2… 10 -3… 10 -4… 10 -5… 10 -6 Финансовый ущерб, тыс. МРОТ Более 200 20… 200 2… 20 0. 2 … 2. 0 Зона неприемлемого риска (необходимы неотложные меры по снижению риска) Зона жесткого контроля (необходима оценка целесообразности мер по снижению риска) Менее 0. 2 Зона приемлемого риска (нет необходимости в мероприятиях по снижению риска)

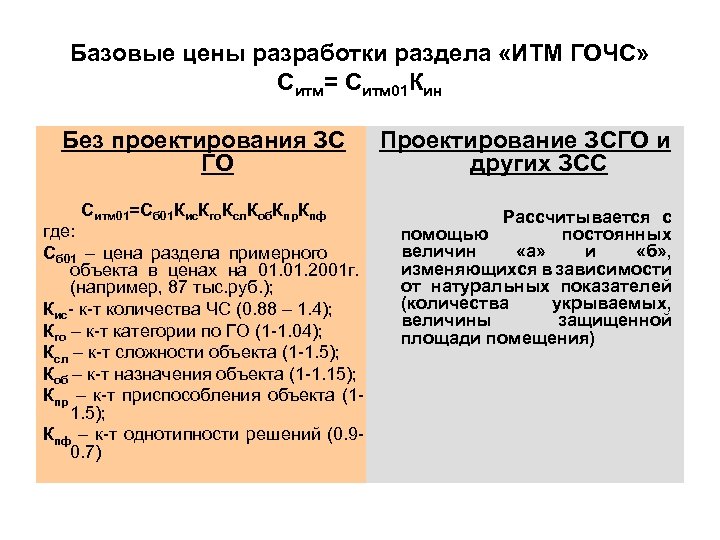

Базовые цены разработки раздела «ИТМ ГОЧС» Ситм= Ситм 01 Кин Без проектирования ЗС ГО Ситм 01=Сб 01 Кис. Кго. Ксл. Коб. Кпр. Кпф где: Сб 01 – цена раздела примерного объекта в ценах на 01. 2001 г. (например, 87 тыс. руб. ); Кис- к-т количества ЧС (0. 88 – 1. 4); Кго – к-т категории по ГО (1 -1. 04); Ксл – к-т сложности объекта (1 -1. 5); Коб – к-т назначения объекта (1 -1. 15); Кпр – к-т приспособления объекта (11. 5); Кпф – к-т однотипности решений (0. 90. 7) Проектирование ЗСГО и других ЗСС Рассчитывается с помощью постоянных величин «а» и «б» , изменяющихся в зависимости от натуральных показателей (количества укрываемых, величины защищенной площади помещения)

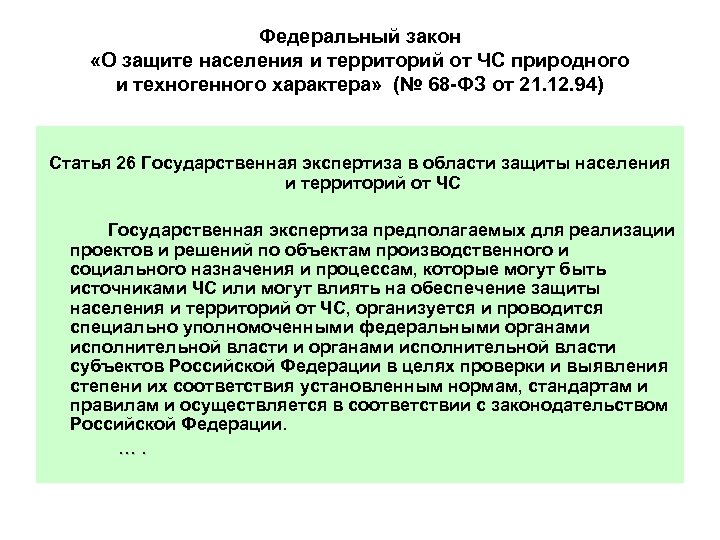

Федеральный закон «О защите населения и территорий от ЧС природного и техногенного характера» (№ 68 -ФЗ от 21. 12. 94) Статья 26 Государственная экспертиза в области защиты населения и территорий от ЧС Государственная экспертиза предполагаемых для реализации проектов и решений по объектам производственного и социального назначения и процессам, которые могут быть источниками ЧС или могут влиять на обеспечение защиты населения и территорий от ЧС, организуется и проводится специально уполномоченными федеральными органами исполнительной власти субъектов Российской Федерации в целях проверки и выявления степени их соответствия установленным нормам, стандартам и правилам и осуществляется в соответствии с законодательством Российской Федерации. ….
Нормативные правовые акты и нормативные документы, регламентирующие государственную экспертизу по вопросам ГО и предупреждения ЧС • • • 68 -ФЗ от 21. 12. 94 «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» ПП РФ № 1008 от 27. 12. 2000 «Порядке проведения государственной экспертизы и утверждения градостроительной, предпроектной и проектной документации» Приказ МЧС России № 105 от 28. 02. 03 «Об утверждении Требований по предупреждению чрезвычайных ситуаций на потенциально опасных объектах» (зарегестрирован Минюстом России) Положение о разграничении функций по государственной экспертизе и утверждению градостроительной, предпроектной и проектной документации между МЧС России и Госстроем России (от 14. 06. 01) Приказ МЧС России № 340 от 31. 07. 01 «О государственной экспертизе градостроительной, предпроектной и проектной документации и ее утверждении в системе МЧС России» 190 -ФЗ от 29. 12. 2004 «Градостроительный кодекс Российской Федерации» (с 01. 2006)
Экспертиза предпроектной и проектной документации федерального уровня (Госэкспертиза проектов МЧС России и ее филиалы) до 01. 2006 • • • Объекты, стоящиеся полностью или частично за счет федерального бюджета (гос. кредитов, поддержки) Объекты в государственной собственности Объекты за границей РФ Объекты, сооружаемые по соглашению о разделе продукции Объекты, включенные в федеральные целевые программы социальноэкономического развития регионов Экспериментальные и базовые проекты (для массового применения) ПОО и технически особо сложные объекты • Ядерно и радиационно опасные • Объекты по уничтожению химического оружия, ракетного топлива, опасных отходов • ГТС I и II классов • ОПО по Приложению 1 к 116 -ФЗ • ТЭС мощностью 150 МВт и выше • ЛЭП и подстанции напряжением 330 к. В и выше • Морские порты, космодромы, метро, аэродромы (L полосы 1800 м и более), мосты и тоннели (L 500 м и более) • РЛС, радио и телецентры, МЛС • Общегородские объекты коммунхоза в городах более 500 тыс. жителей • Важные объекты пищевой, перерабатывающей пром-ти и с/х • Объекты оборонной промышленности
Объекты, для которых с 01. 2006 г. проектная документация не подлежит государственной экспертизе • • Отдельно стоящие жилые дома не более 3 -х этажей для проживания одной семьи Жилые дома не более 3 -х этажей из нескольких блоков (но не более 10) на одну семью каждый в одном строении Многоквартирные жилые дома не более 3 -х этажей из блоксекций (но не более 4), в каждой из которых несколько квартир и подъезд с выходом на территорию общего пользования Отдельно стоящие объекты не более 2 -х этажей, общей площадью не более 1500 м 2 и не предназначенные для проживания и производственной деятельности Отдельно стоящие производственные объекты не более 2 -х этажей, общей площадью не более 1500 м 2, для которых не требуется СЗЗ или размеры СЗЗ в пределах земельного участка Объекты, для которых не требуется разрешения на строительство, реконструкцию или капитальный ремонт Объекты, для которых успешно прошедшая госэкспертизу проектная документация используется повторно, или модифицирована без ущерба для безопасности

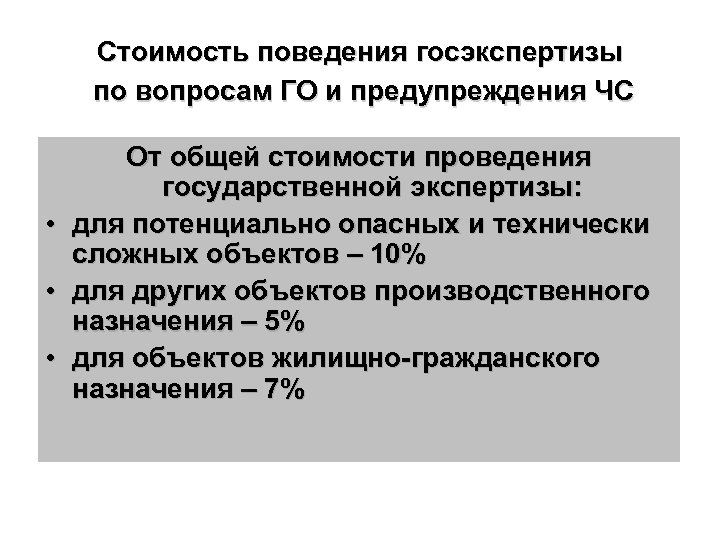

Стоимость поведения госэкспертизы по вопросам ГО и предупреждения ЧС • • • От общей стоимости проведения государственной экспертизы: для потенциально опасных и технически сложных объектов – 10% для других объектов производственного назначения – 5% для объектов жилищно-гражданского назначения – 7%

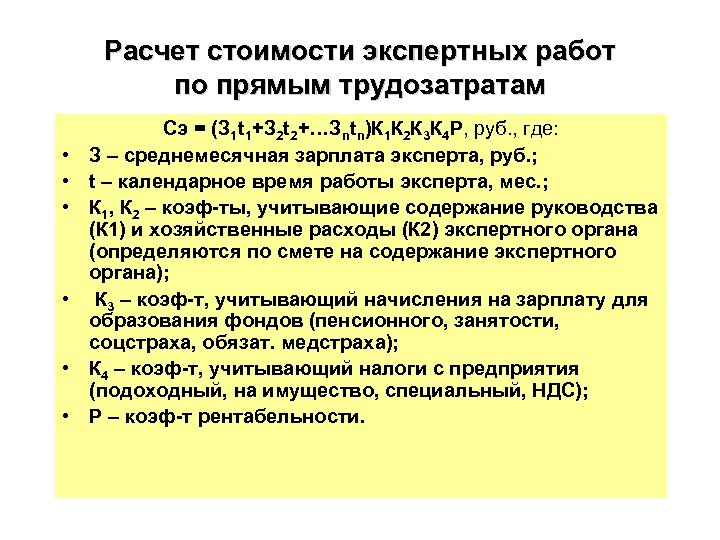

Расчет стоимости экспертных работ по прямым трудозатратам • • • Сэ = (З 1 t 1+З 2 t 2+…Зntn)К 1 К 2 К 3 К 4 Р, руб. , где: З – среднемесячная зарплата эксперта, руб. ; t – календарное время работы эксперта, мес. ; К 1, К 2 – коэф-ты, учитывающие содержание руководства (К 1) и хозяйственные расходы (К 2) экспертного органа (определяются по смете на содержание экспертного органа); К 3 – коэф-т, учитывающий начисления на зарплату для образования фондов (пенсионного, занятости, соцстраха, обязат. медстраха); К 4 – коэф-т, учитывающий налоги с предприятия (подоходный, на имущество, специальный, НДС); Р – коэф-т рентабельности.

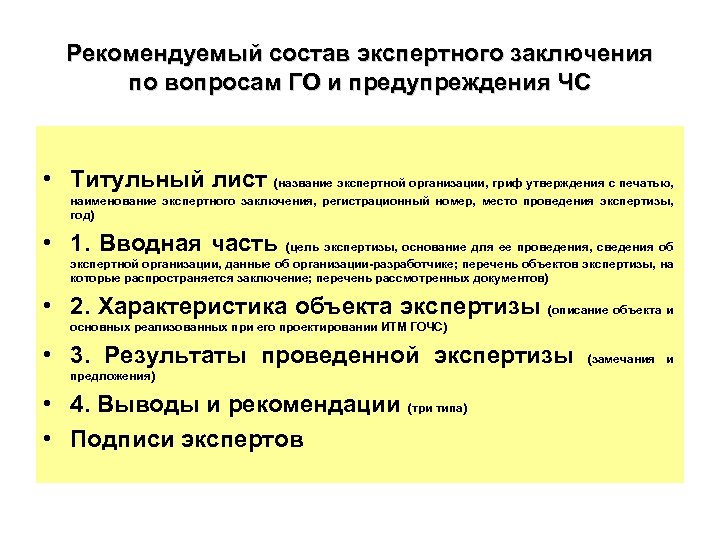

Рекомендуемый состав экспертного заключения по вопросам ГО и предупреждения ЧС • Титульный лист (название экспертной организации, гриф утверждения с печатью, наименование экспертного заключения, регистрационный номер, место проведения экспертизы, год) • 1. Вводная часть (цель экспертизы, основание для ее проведения, сведения об экспертной организации, данные об организации-разработчике; перечень объектов экспертизы, на которые распространяется заключение; перечень рассмотренных документов) • 2. Характеристика объекта экспертизы (описание объекта и основных реализованных при его проектировании ИТМ ГОЧС) • 3. Результаты проведенной экспертизы предложения) • 4. Выводы и рекомендации (три типа) • Подписи экспертов (замечания и
Требования, которым должен соответствовать эксперт по вопросам ГО и предупреждения ЧС • • Иметь законченное высшее техническое образование. Иметь опыт не менее 3 -х летней профессиональной деятельности в области ГО и предупреждения ЧС. Знать порядок проведения экспертизы. Не реже, чем один раз в 5 лет повышать квалификацию (иметь подтверждающие сертификаты, свидетельства, справки). Быть независимым от чьих-либо интересов, которые могут побудить его действовать иначе, чем беспристрастно, конфиденциально и недискриминационно. Знать и уметь охранять конфиденциальные сведения об объекте экспертизы, заказчике, сведения, отнесенные к государственной тайне. Иметь выдержку, самообладание, уметь вести переговоры.
