РАЗРАБОТКА БАЗОВЫХ КОНСТРУКЦИЙ ВТАЧНЫХ РУКАВОВ С РАЗНЫМИ ПОКАЗАТЕЛЯМИ ОБЪЕМНО-ПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯ В ПРОЙМЕ Открытая лекция проф. Виктора Кузьмичева, 17 марта 2017 года Кафедра конструирования швейных изделий Текстильного института Ивановского государственного политехнического университета 1
Существующие подходы к построению БК и МК Построение БК Конструктивное моделирование и адаптация к особенностям фигуры (примеры) 2
ПОКАЗАТЕЛИ ОБЪЕМНО-ПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯ РУКАВА 1. Отвесность бокового, переднего и локтевого контуров 2. Величина отстояния рукава от бедер 3. Угол наклона низа рукава. 4. Соотношение между ширинами рукава на уровнях груди, талии и низа 5. Ровнота поверхности рукава 3
ВАРИАНТЫ ФОРМ СТАНА И РУКАВА 1. Соотношение между объемами и площадями проекций стана и рукава 2. Расположение рукава относительно стана 4
ВАРИАНТЫ ПОЛОЖЕНИЯ РУКАВОВ В ПРОЙМЕ 5

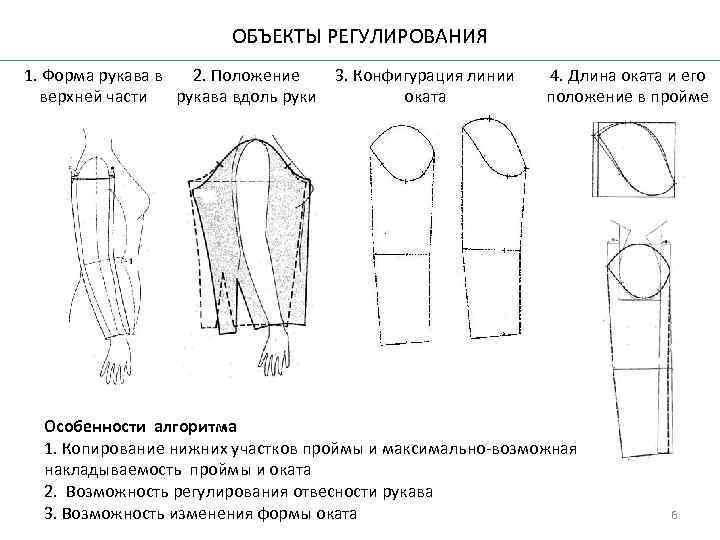

ОБЪЕКТЫ РЕГУЛИРОВАНИЯ 1. Форма рукава в 2. Положение 3. Конфигурация линии верхней части рукава вдоль руки оката 4. Длина оката и его положение в пройме Особенности алгоритма 1. Копирование нижних участков проймы и максимально-возможная накладываемость проймы и оката 2. Возможность регулирования отвесности рукава 3. Возможность изменения формы оката 6

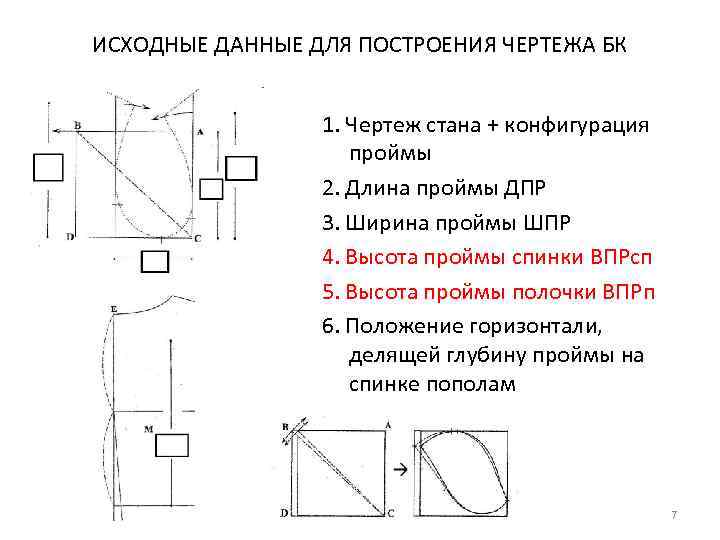

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖА БК 1. Чертеж стана + конфигурация проймы 2. Длина проймы ДПР 3. Ширина проймы ШПР 4. Высота проймы спинки ВПРсп 5. Высота проймы полочки ВПРп 6. Положение горизонтали, делящей глубину проймы на спинке пополам 7

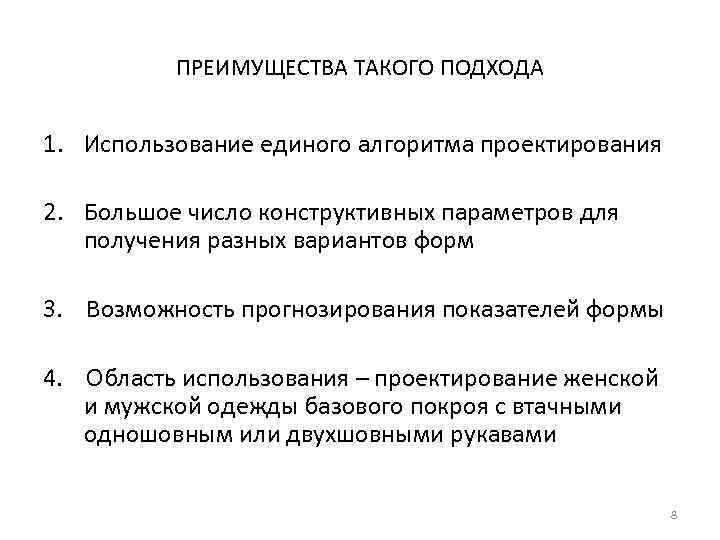

ПРЕИМУЩЕСТВА ТАКОГО ПОДХОДА 1. Использование единого алгоритма проектирования 2. Большое число конструктивных параметров для получения разных вариантов форм 3. Возможность прогнозирования показателей формы 4. Область использования – проектирование женской и мужской одежды базового покроя с втачными одношовным или двухшовными рукавами 8

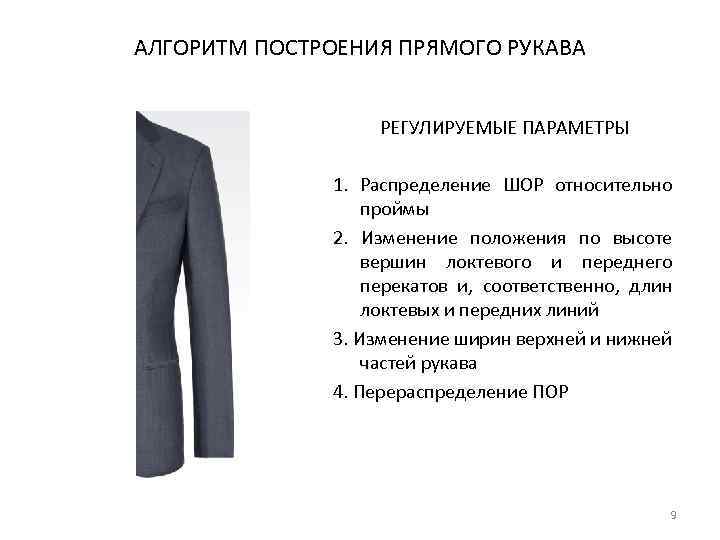

АЛГОРИТМ ПОСТРОЕНИЯ ПРЯМОГО РУКАВА РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ 1. Распределение ШОР относительно проймы 2. Изменение положения по высоте вершин локтевого и переднего перекатов и, соответственно, длин локтевых и передних линий 3. Изменение ширин верхней и нижней частей рукава 4. Перераспределение ПОР 9

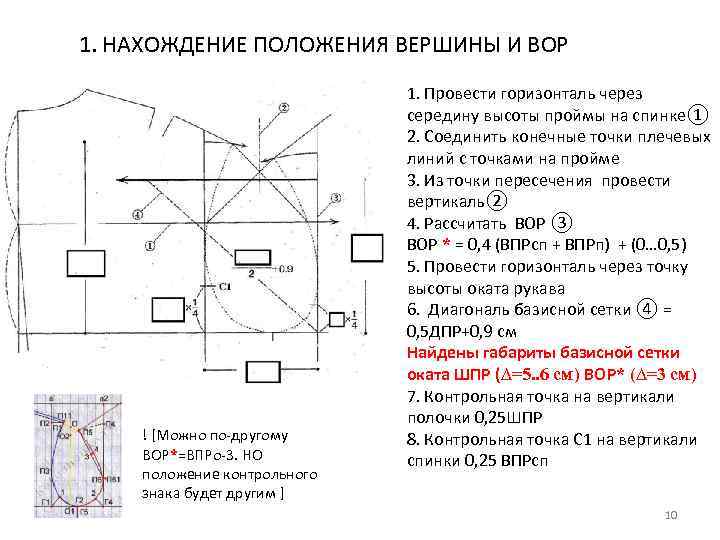

1. НАХОЖДЕНИЕ ПОЛОЖЕНИЯ ВЕРШИНЫ И ВОР ! [Можно по-другому ВОР*=ВПРо-3. НО положение контрольного знака будет другим ] 1. Провести горизонталь через середину высоты проймы на спинке① 2. Соединить конечные точки плечевых линий с точками на пройме 3. Из точки пересечения провести вертикаль② 4. Рассчитать ВОР ③ ВОР * = 0, 4 (ВПРсп + ВПРп) + (0… 0, 5) 5. Провести горизонталь через точку высоты оката рукава 6. Диагональ базисной сетки ④ = 0, 5 ДПР+0, 9 см Найдены габариты базисной сетки оката ШПР (∆=5. . 6 см) ВОР* (∆=3 см) 7. Контрольная точка на вертикали полочки 0, 25 ШПР 8. Контрольная точка С 1 на вертикали спинки 0, 25 ВПРсп 10

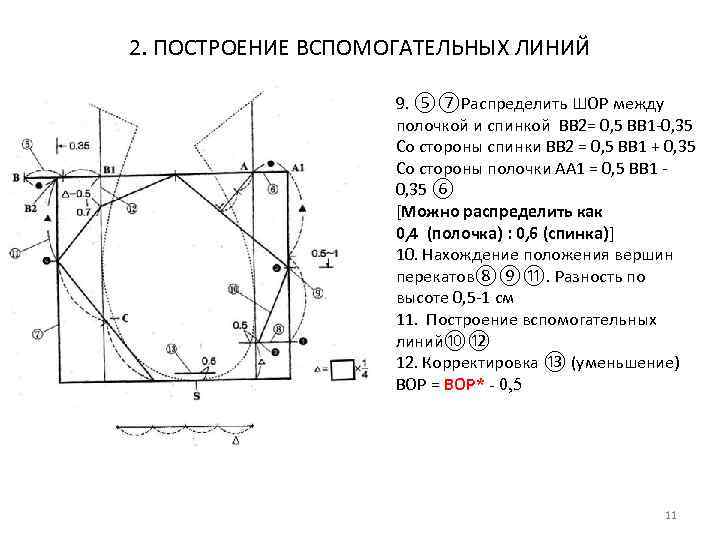

2. ПОСТРОЕНИЕ ВСПОМОГАТЕЛЬНЫХ ЛИНИЙ 9. ⑤⑦Распределить ШОР между полочкой и спинкой ВВ 2= 0, 5 ВВ 1 -0, 35 Со стороны спинки ВВ 2 = 0, 5 ВВ 1 + 0, 35 Со стороны полочки АА 1 = 0, 5 ВВ 1 0, 35 ⑥ [Можно распределить как 0, 4 (полочка) : 0, 6 (спинка)] 10. Нахождение положения вершин перекатов⑧⑨⑪. Разность по высоте 0, 5 -1 см 11. Построение вспомогательных линий⑩⑫ 12. Корректировка ⑬ (уменьшение) ВОР = ВОР* - 0, 5 11
ВАРИАНТЫ РАСПРЕДЕЛЕНИЯ ШИРИНЫ ОКАТА ОТНОСИТЕЛЬНО ПРОЙМЫ Ширина рукава на спинке больше, чем на полочке Ширина рукава на спинке равна ширине на полочке Ширина рукава на спинке меньше, чем на полочке 12

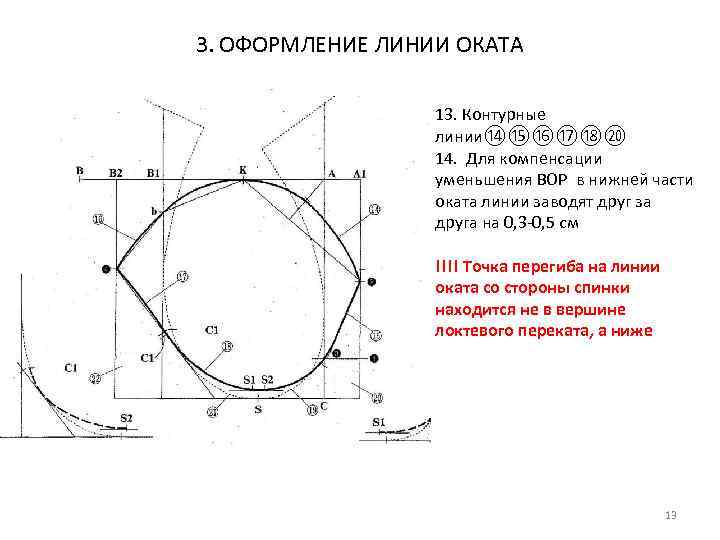

3. ОФОРМЛЕНИЕ ЛИНИИ ОКАТА 13. Контурные линии⑭⑮⑯⑰⑱⑳ 14. Для компенсации уменьшения ВОР в нижней части оката линии заводят друг за друга на 0, 3 -0, 5 см !!!! Точка перегиба на линии оката со стороны спинки находится не в вершине локтевого переката, а ниже 13

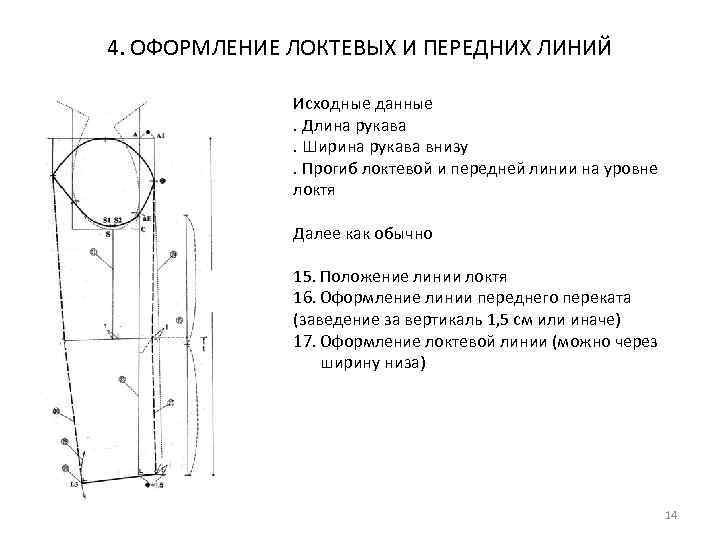

4. ОФОРМЛЕНИЕ ЛОКТЕВЫХ И ПЕРЕДНИХ ЛИНИЙ Исходные данные. Длина рукава. Ширина рукава внизу. Прогиб локтевой и передней линии на уровне локтя Далее как обычно 15. Положение линии локтя 16. Оформление линии переднего переката (заведение за вертикаль 1, 5 см или иначе) 17. Оформление локтевой линии (можно через ширину низа) 14

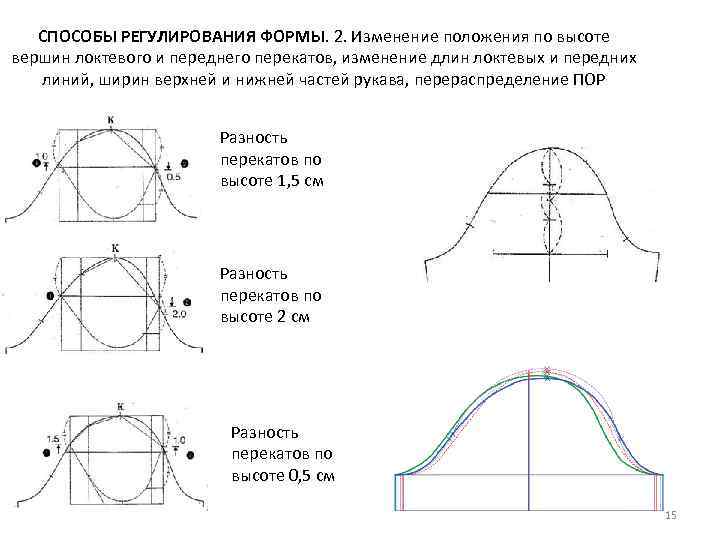

СПОСОБЫ РЕГУЛИРОВАНИЯ ФОРМЫ. 2. Изменение положения по высоте вершин локтевого и переднего перекатов, изменение длин локтевых и передних линий, ширин верхней и нижней частей рукава, перераспределение ПОР Разность перекатов по высоте 1, 5 см Разность перекатов по высоте 2 см Разность перекатов по высоте 0, 5 см 15

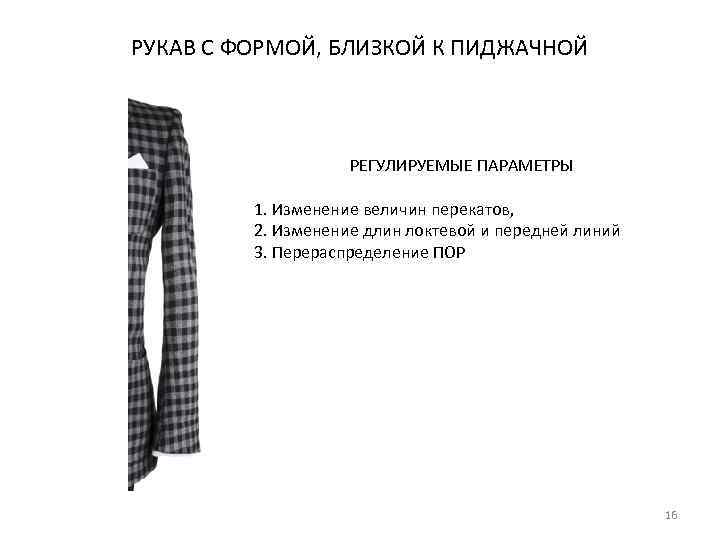

РУКАВ С ФОРМОЙ, БЛИЗКОЙ К ПИДЖАЧНОЙ РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ 1. Изменение величин перекатов, 2. Изменение длин локтевой и передней линий 3. Перераспределение ПОР 16

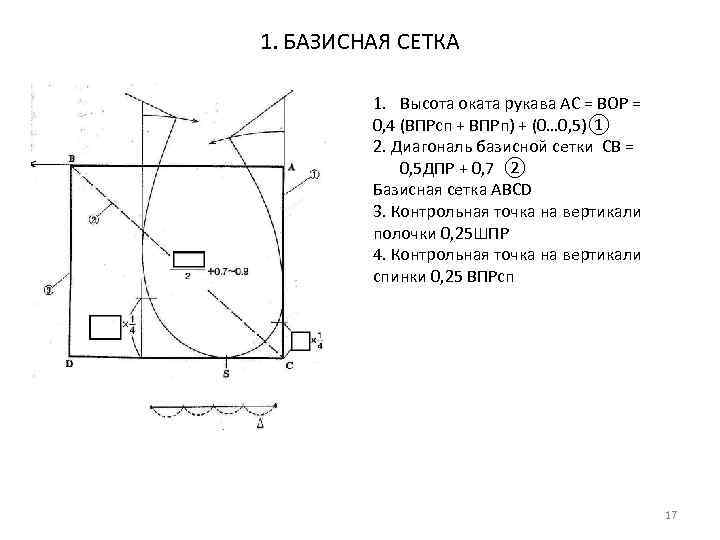

1. БАЗИСНАЯ СЕТКА 1. Высота оката рукава АС = ВОР = 0, 4 (ВПРсп + ВПРп) + (0… 0, 5)① 2. Диагональ базисной сетки СВ = 0, 5 ДПР + 0, 7 ② Базисная сетка АBCD 3. Контрольная точка на вертикали полочки 0, 25 ШПР 4. Контрольная точка на вертикали спинки 0, 25 ВПРсп 17

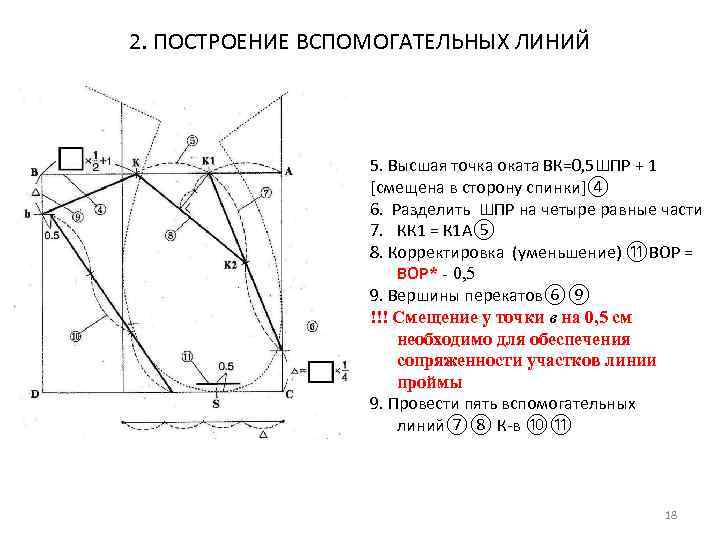

2. ПОСТРОЕНИЕ ВСПОМОГАТЕЛЬНЫХ ЛИНИЙ 5. Высшая точка оката ВК=0, 5 ШПР + 1 [смещена в сторону спинки]④ 6. Разделить ШПР на четыре равные части 7. КК 1 = К 1 А⑤ 8. Корректировка (уменьшение) ⑪ВОР = ВОР* - 0, 5 9. Вершины перекатов⑥⑨ !!! Смещение у точки в на 0, 5 см необходимо для обеспечения сопряженности участков линии проймы 9. Провести пять вспомогательных линий⑦⑧ К-в ⑩⑪ 18

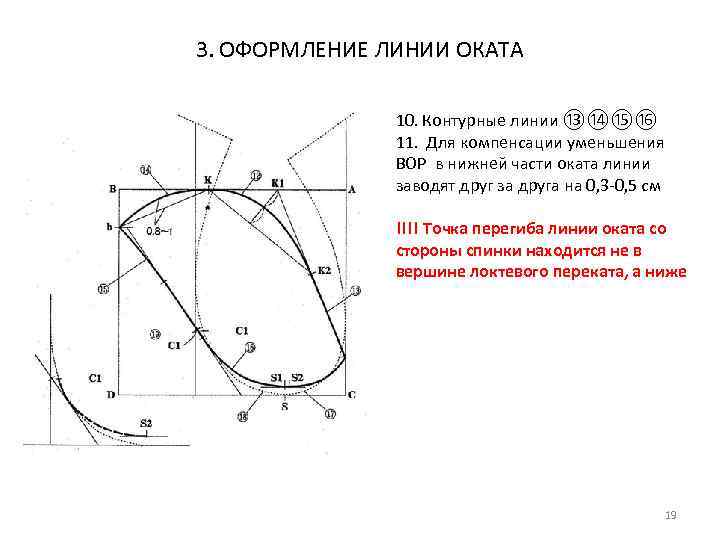

3. ОФОРМЛЕНИЕ ЛИНИИ ОКАТА 10. Контурные линии ⑬⑭⑮⑯ 11. Для компенсации уменьшения ВОР в нижней части оката линии заводят друг за друга на 0, 3 -0, 5 см !!!! Точка перегиба линии оката со стороны спинки находится не в вершине локтевого переката, а ниже 19
4. ПОСТРОЕНИЕ РУКАВА Исходные данные 1. Длина рукава⑳ 2. Ширина рукава внизу 3. Прогиб локтевой и передней линии на уровне локтя Далее как обычно 20

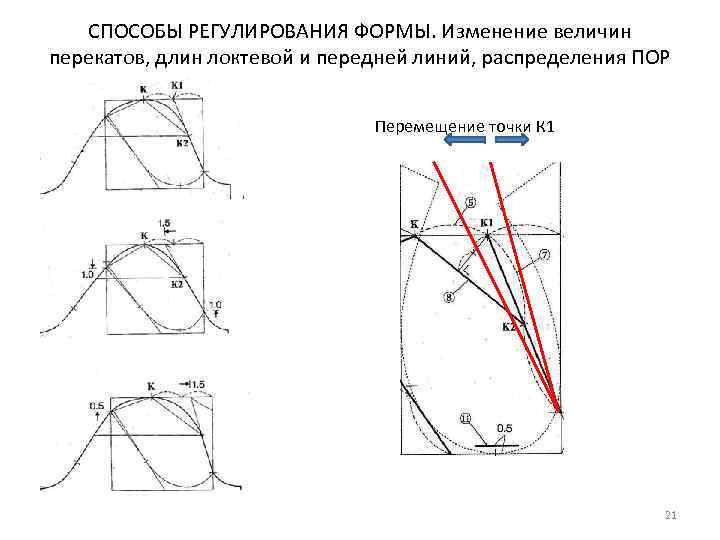

СПОСОБЫ РЕГУЛИРОВАНИЯ ФОРМЫ. Изменение величин перекатов, длин локтевой и передней линий, распределения ПОР Перемещение точки К 1 21

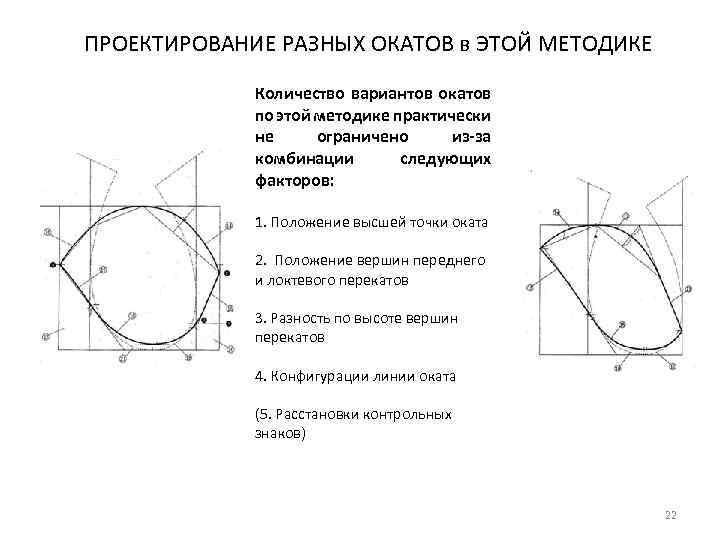

ПРОЕКТИРОВАНИЕ РАЗНЫХ ОКАТОВ в ЭТОЙ МЕТОДИКЕ Количество вариантов окатов по этой методике практически не ограничено из-за комбинации следующих факторов: 1. Положение высшей точки оката 2. Положение вершин переднего и локтевого перекатов 3. Разность по высоте вершин перекатов 4. Конфигурации линии оката (5. Расстановки контрольных знаков) 22

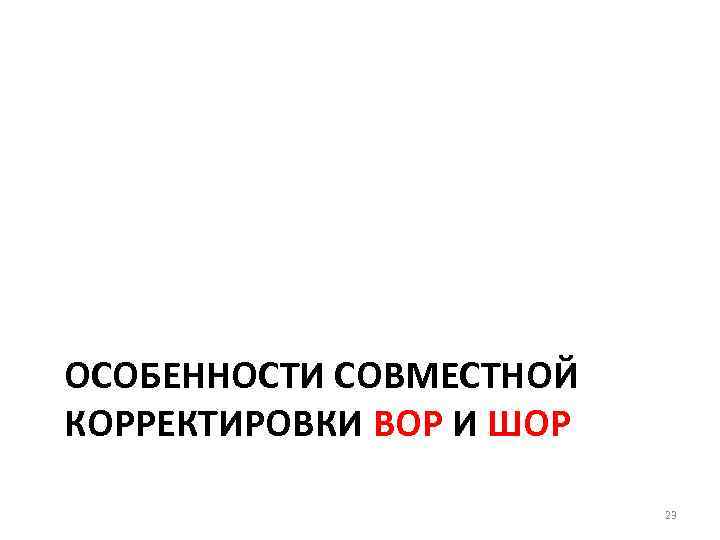

ОСОБЕННОСТИ СОВМЕСТНОЙ КОРРЕКТИРОВКИ ВОР И ШОР 23

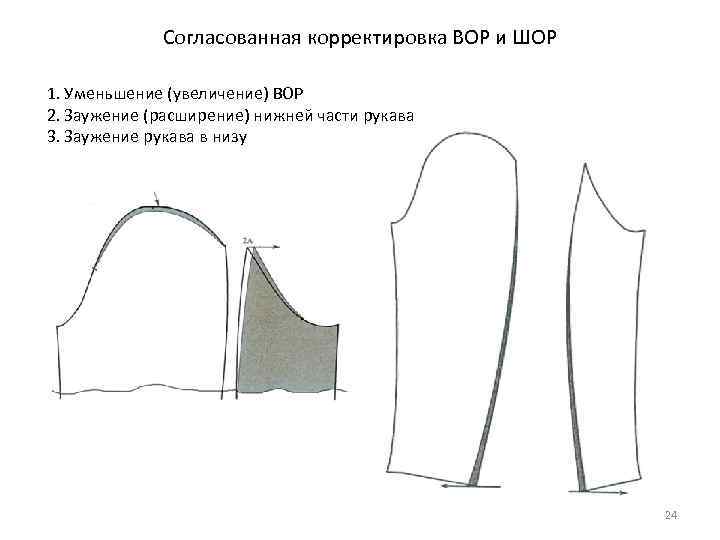

Согласованная корректировка ВОР и ШОР 1. Уменьшение (увеличение) ВОР 2. Заужение (расширение) нижней части рукава 3. Заужение рукава в низу 24
БЛАГОДАРЮ ЗА ВНИМАНИЕ 25
