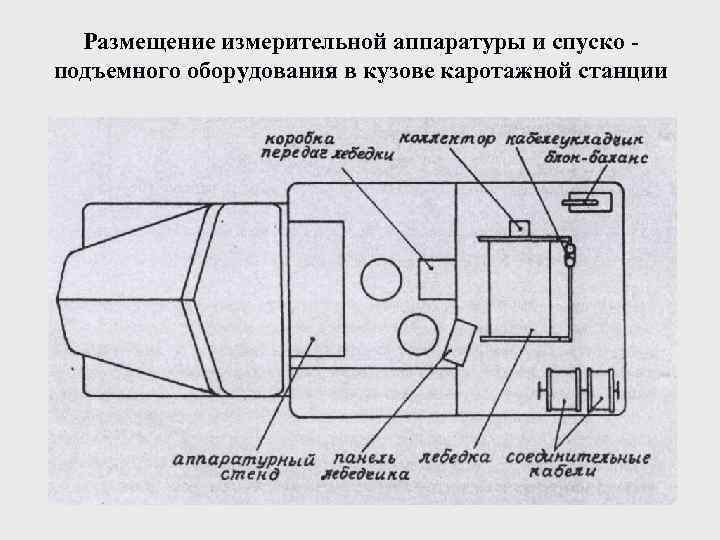

Размещение измерительной аппаратуры и спуско подъемного оборудования в кузове каротажной станции

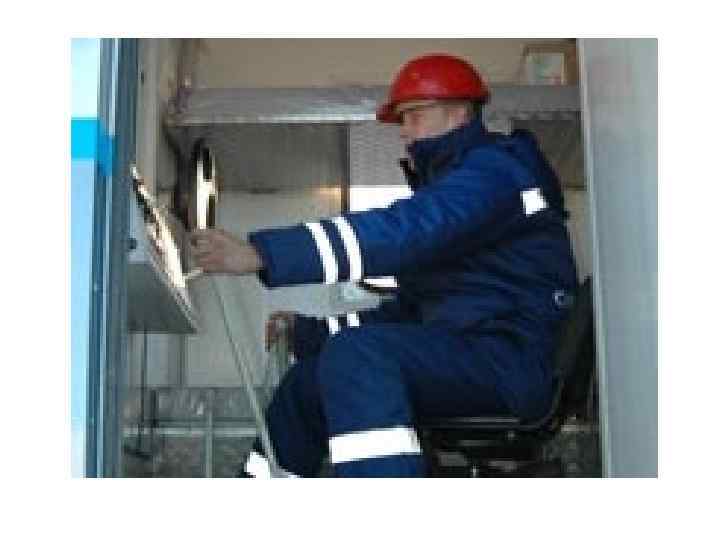

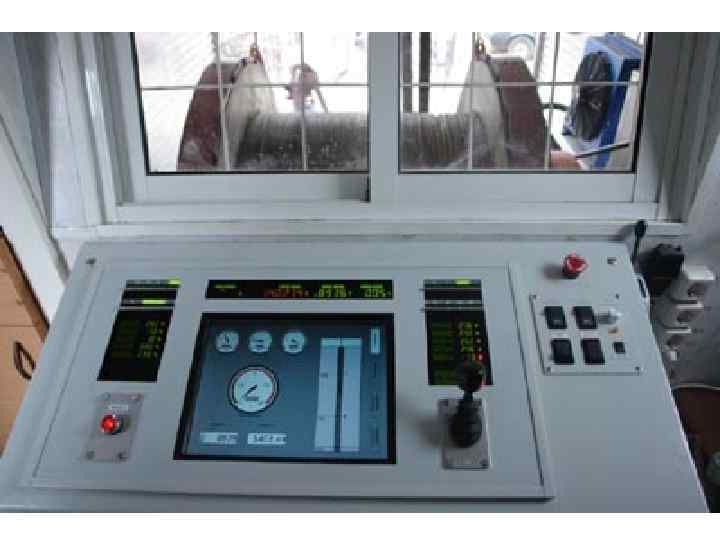

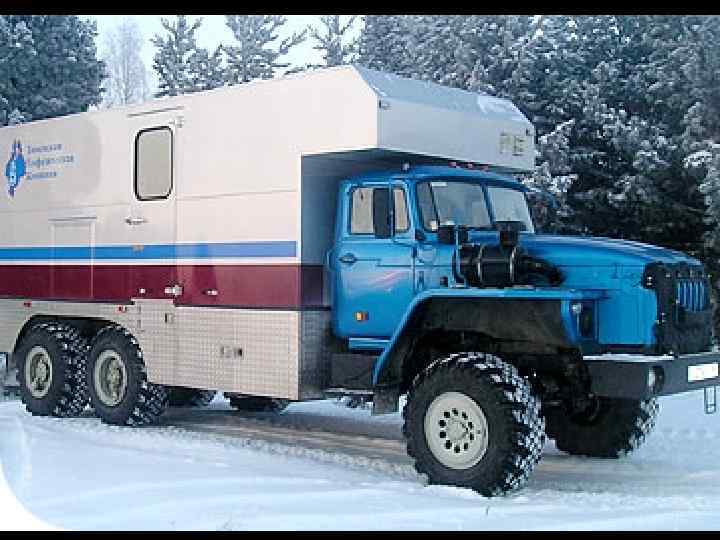

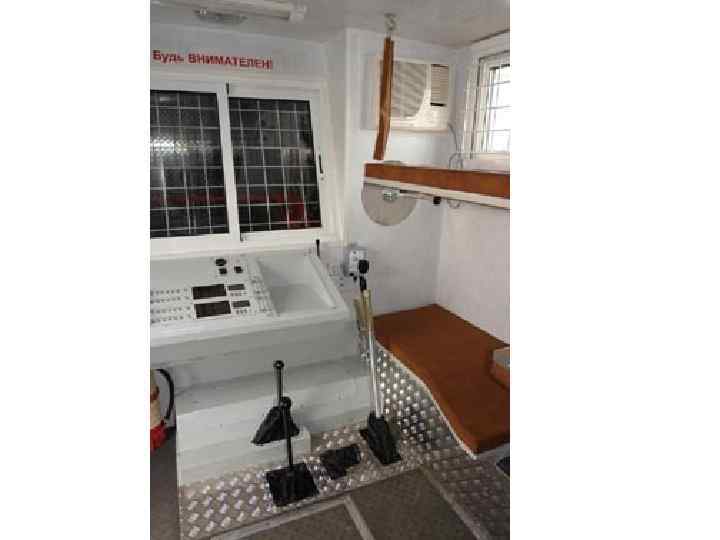

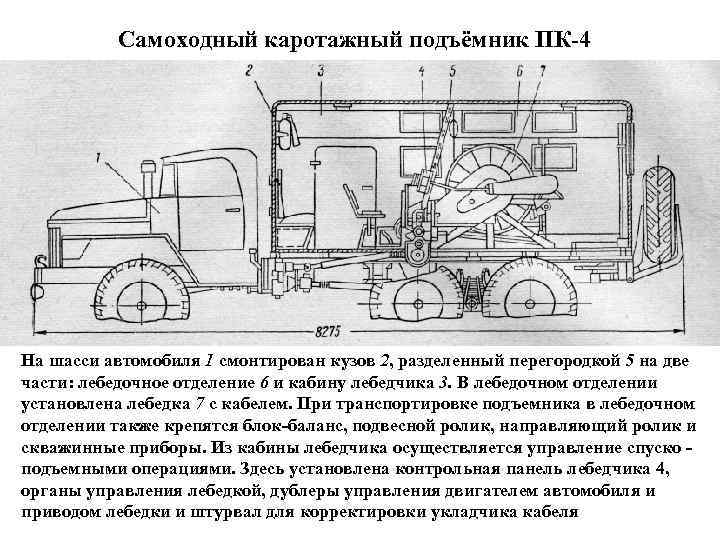

Самоходный каротажный подъёмник ПК-4 На шасси автомобиля 1 смонтирован кузов 2, разделенный перегородкой 5 на две части: лебедочное отделение 6 и кабину лебедчика 3. В лебедочном отделении установлена лебедка 7 с кабелем. При транспортировке подъемника в лебедочном отделении также крепятся блок-баланс, подвесной ролик, направляющий ролик и скважинные приборы. Из кабины лебедчика осуществляется управление спуско подъемными операциями. Здесь установлена контрольная панель лебедчика 4, органы управления лебедкой, дублеры управления двигателем автомобиля и приводом лебедки и штурвал для корректировки укладчика кабеля

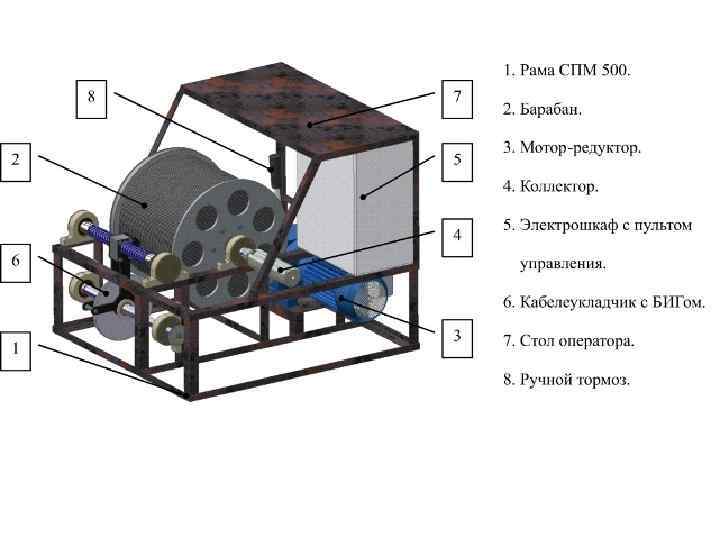

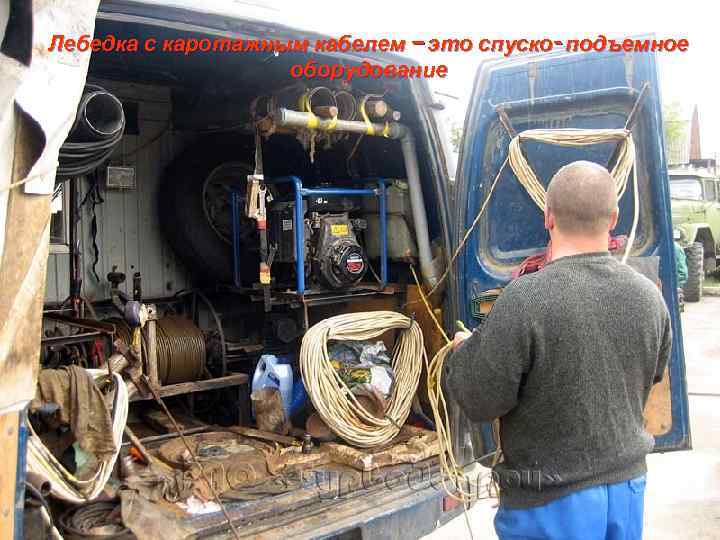

Лебедка с каротажным кабелем – это спуско- подъемное оборудование
