РАЗМЕР ОТКЛОНЕНИЕ ДОПУСК ПОСАДКА СТАНДАРТЫ 1 Единая

РАЗМЕР, ОТКЛОНЕНИЕ, ДОПУСК, ПОСАДКА

СТАНДАРТЫ 1. Единая система допусков и посадок (ЕСДП) o ГОСТ 25346 -89 o ГОСТ 25347 -82 2. Единая система конструкторской документации (ЕСКД) o ГОСТ 2. 307 -68

ЭЛЕМЕНТЫ ДЕТАЛИ o Вал o Отверстие

ГРУППЫ РАЗМЕРОВ o Линейный размер o Нормальный линейный размер o Номинальный размер (D-для отверстия, d – для вала, l-линейные размеры) o Действительный размер (Dд, dд) o Предельные размеры (Dmax/Dmin, dmax / dmin ) o Проходной предел o Непроходной предел

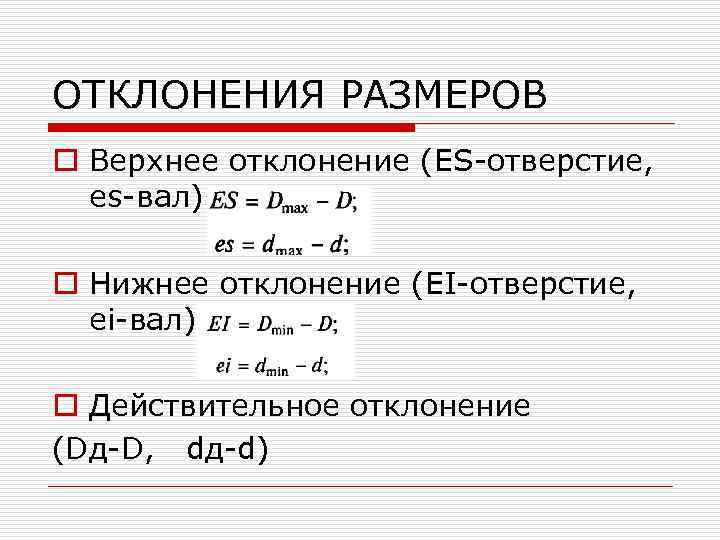

ОТКЛОНЕНИЯ РАЗМЕРОВ o Верхнее отклонение (ES-отверстие, es-вал) o Нижнее отклонение (EI-отверстие, ei-вал) o Действительное отклонение (Dд-D, dд-d)

ЕДИНИЦЫ ИЗМЕРЕНИЯ ОТКОЛОЕНИЙ o Микрометры (мкм) o Миллиметры (мм) 1 мм=1000 мкм 1 мкм=0, 001 мм Пример 29 мкм=0, 029 мм 6 мкм=0, 006 мм 0, 05 мм=50 мкм 0, 45 мм=450 мкм

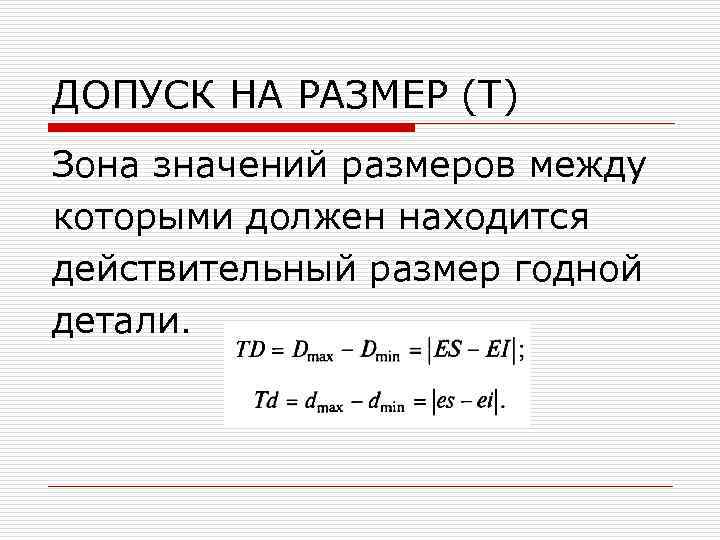

ДОПУСК НА РАЗМЕР (Т) Зона значений размеров между которыми должен находится действительный размер годной детали.

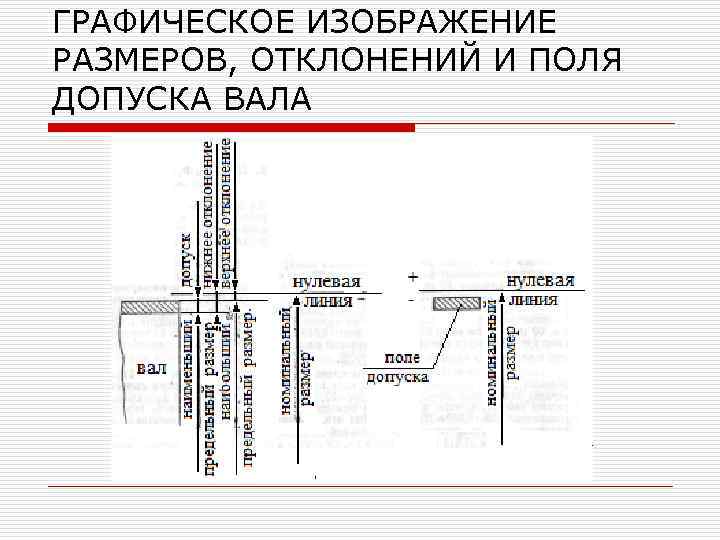

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ РАЗМЕРОВ, ОТКЛОНЕНИЙ И ПОЛЯ ДОПУСКА ВАЛА

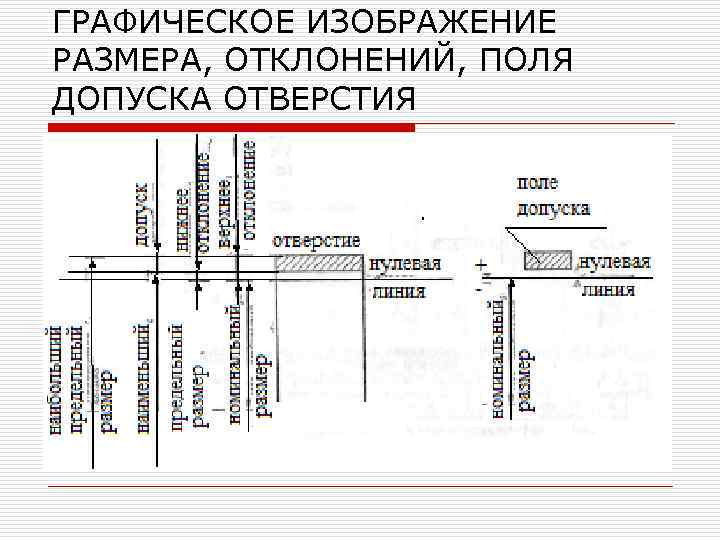

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ РАЗМЕРА, ОТКЛОНЕНИЙ, ПОЛЯ ДОПУСКА ОТВЕРСТИЯ

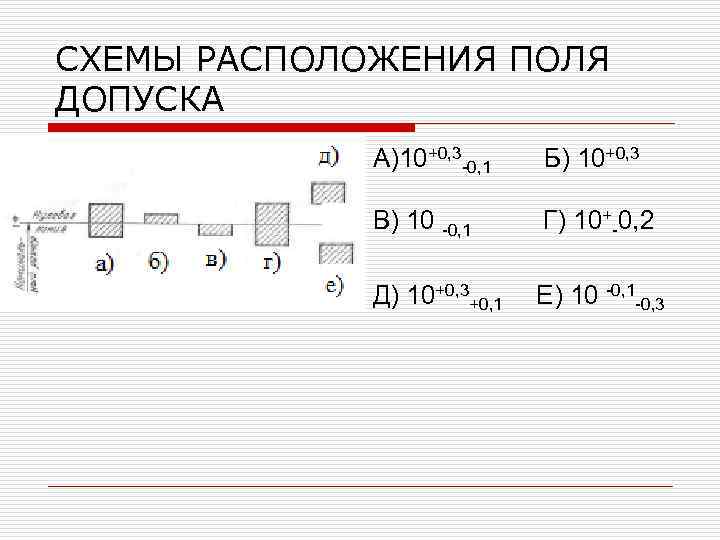

СХЕМЫ РАСПОЛОЖЕНИЯ ПОЛЯ ДОПУСКА А)10+0, 3 -0, 1 Б) 10+0, 3 В) 10 -0, 1 Г) 10+-0, 2 Д) 10+0, 3+0, 1 Е) 10 -0, 1 -0, 3

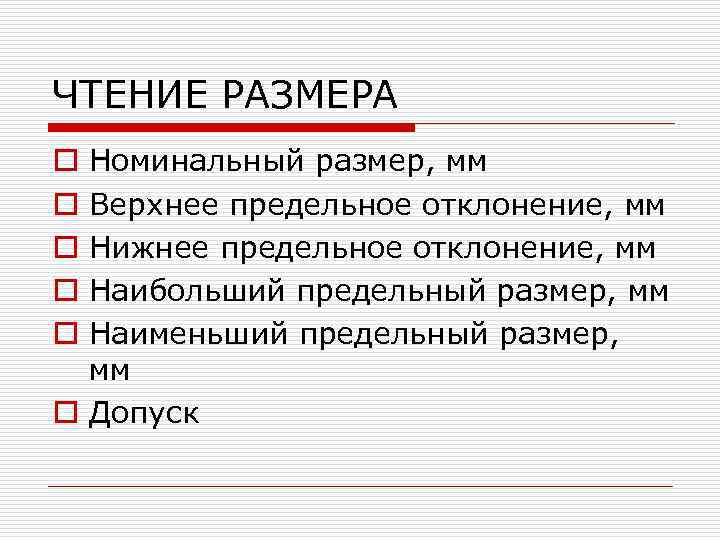

ЧТЕНИЕ РАЗМЕРА Номинальный размер, мм Верхнее предельное отклонение, мм Нижнее предельное отклонение, мм Наибольший предельный размер, мм Наименьший предельный размер, мм o Допуск o o o

ЧТЕНИЕ РАЗМЕРА, ПРИМЕР o o Номинальный размер – 38 мм Верхнее предельное отклонение -0, 050 мм Нижнее предельное отклонение -0, 089 мм Размер с предельными отклонениями 38 -0, 050 -0, 089 o Наибольший предельный размер 380, 050=37, 950 мм o Наименьший предельный размер 380, 089=37, 911 мм o Допуск 37, 950 -37, 911=0, 039 мм o Допуск -0, 050 -(-0, 089)=0, 039 мм

САМОСТОЯТЕЛЬНАЯ РАБОТА, ЧТЕНИЕ РАЗМЕРА

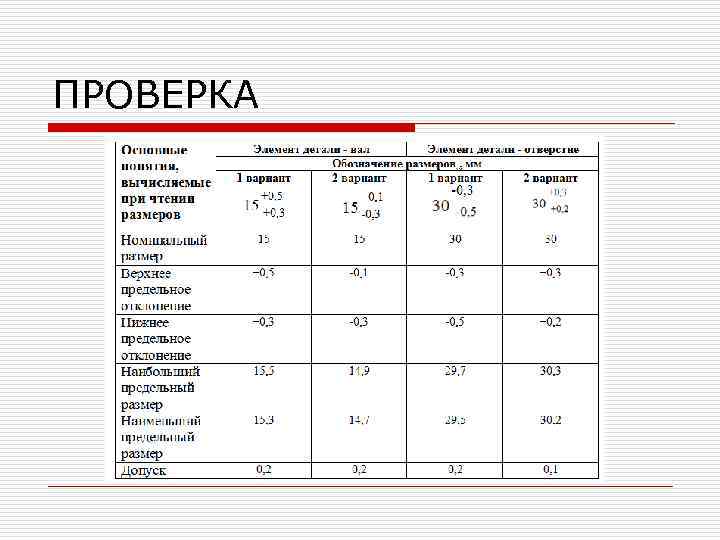

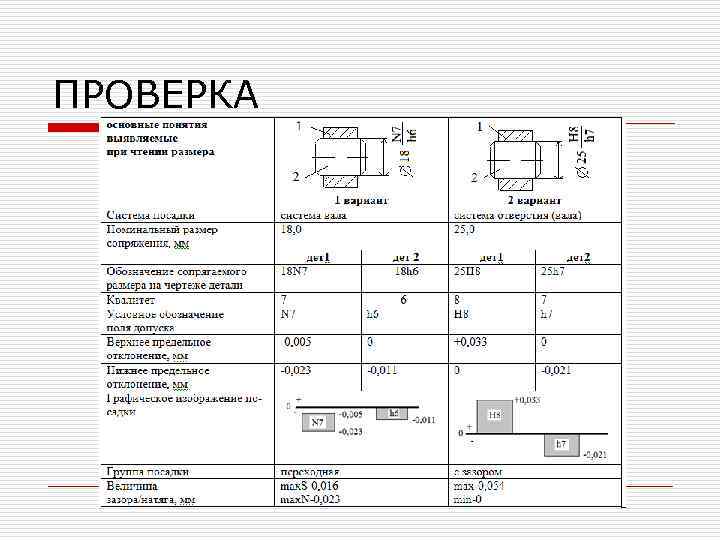

ПРОВЕРКА

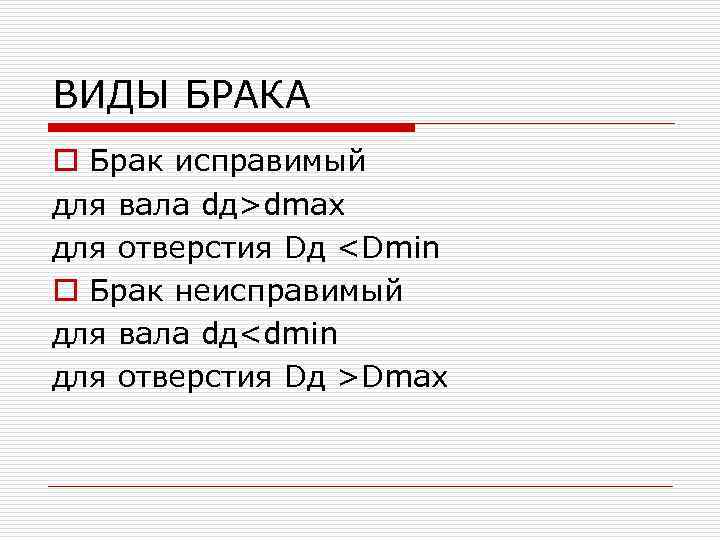

ВИДЫ БРАКА o Брак исправимый для вала dд>dmax для отверстия Dд Dmax

САМОСТОЯТЕЛЬНАЯ РАБОТА, ОПРЕДЕЛЕНИЕ ГОДНОСТИ ДЕЙСТВИТЕЛЬНОГО РАЗМЕРА

ПРОВЕРКА

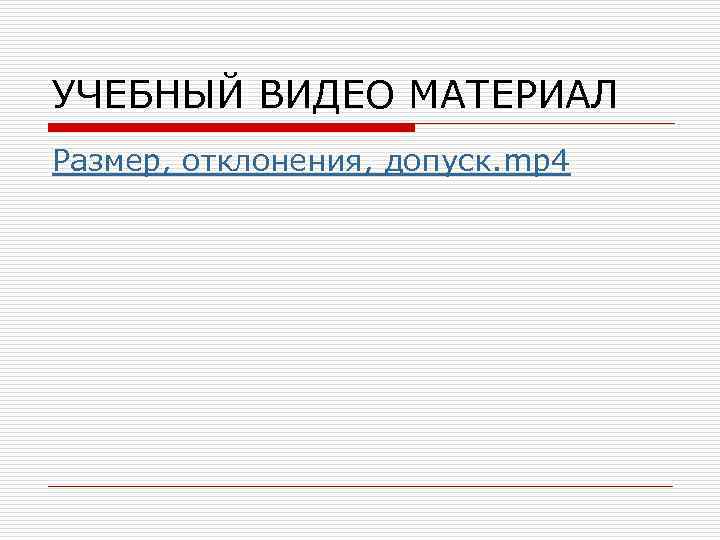

УЧЕБНЫЙ ВИДЕО МАТЕРИАЛ Размер, отклонения, допуск. mp 4

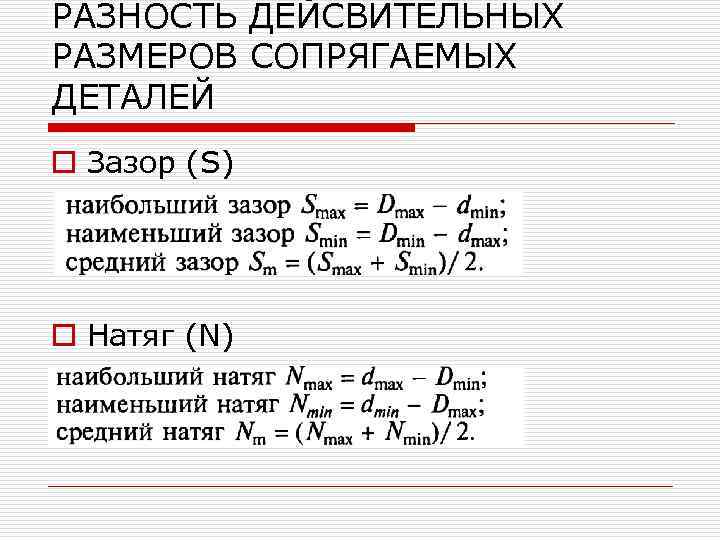

РАЗНОСТЬ ДЕЙСВИТЕЛЬНЫХ РАЗМЕРОВ СОПРЯГАЕМЫХ ДЕТАЛЕЙ o Зазор (S) o Натяг (N)

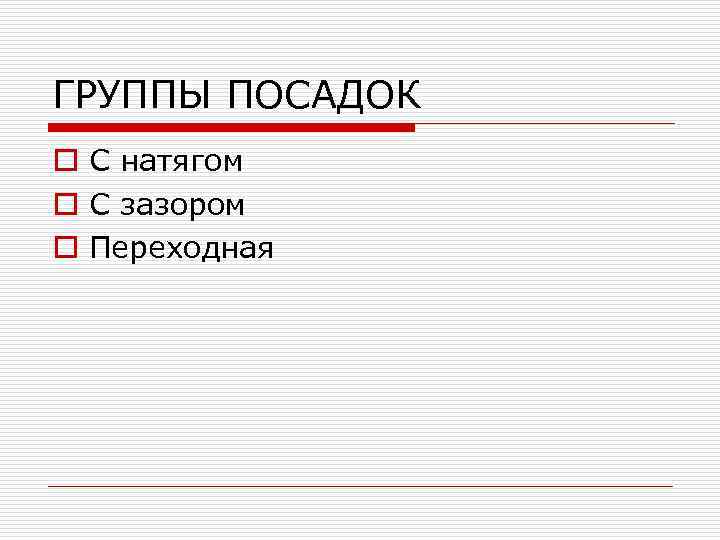

ГРУППЫ ПОСАДОК o С натягом o С зазором o Переходная

ПОСАДКА С ЗАЗОРОМ, ПРИМЕР РАСЧЕТА Размеры отверстия, мм D=50+0, 02 Dmax=50, 02 Dmin=50, 00 Размеры вала, мм d=50 -0, 03 -0, 06 dmax=49, 97 dmin=49, 94 Зазор, мм Smax=50, 02 -49, 94=0, 08 Smin=50, 00 -49, 97=0, 03 Sm=(0, 08+0, 03)/2=0, 055

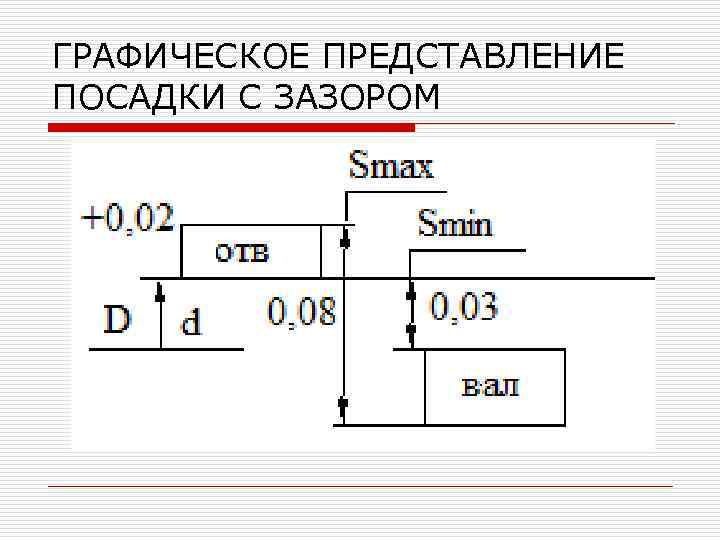

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПОСАДКИ С ЗАЗОРОМ

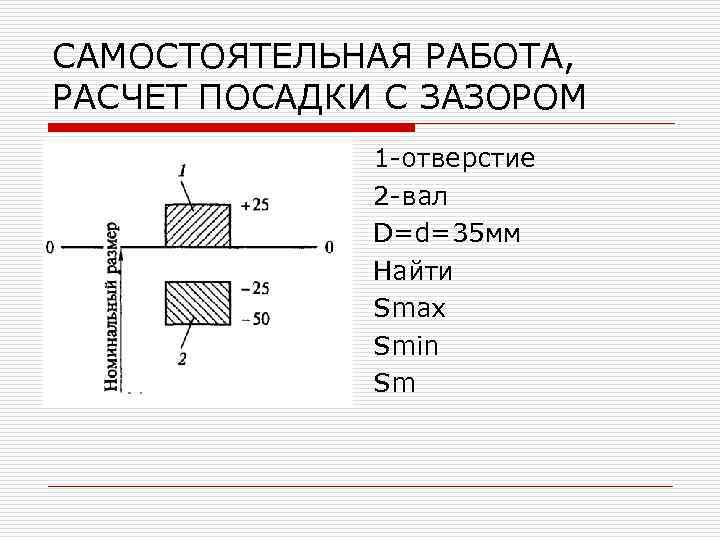

САМОСТОЯТЕЛЬНАЯ РАБОТА, РАСЧЕТ ПОСАДКИ С ЗАЗОРОМ 1 -отверстие 2 -вал D=d=35 мм Найти Smax Smin Sm

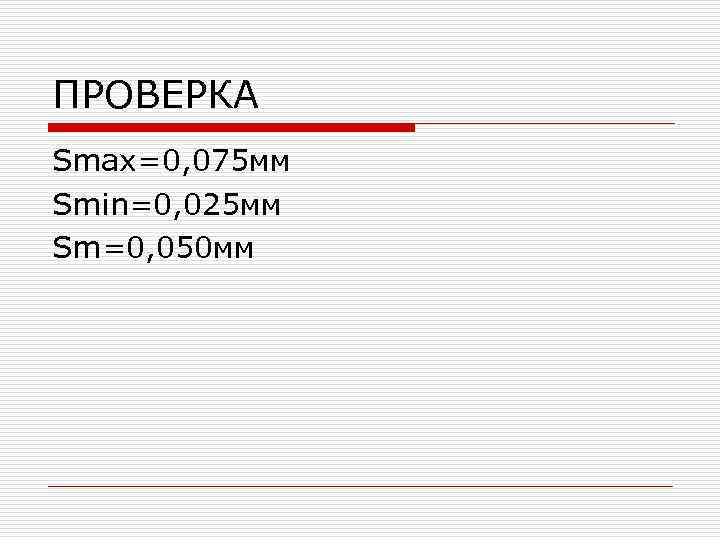

ПРОВЕРКА Smax=0, 075 мм Smin=0, 025 мм Sm=0, 050 мм

ПОСАДКА С НАТЯГОМ, ПРИМЕР РАСЧЕТА Размеры отверстия D=50+0, 02 Dmax=50, 02 Dmin=50, 00 Размеры вала, мм d=50+0, 05+0, 03 dmax=50, 05 dmin=50, 03 Nmax=50, 05 -50, 00=0, 05 Nmin=50, 03 -50, 02=0, 01 Nm=(0, 05+0, 01)/2=0, 03

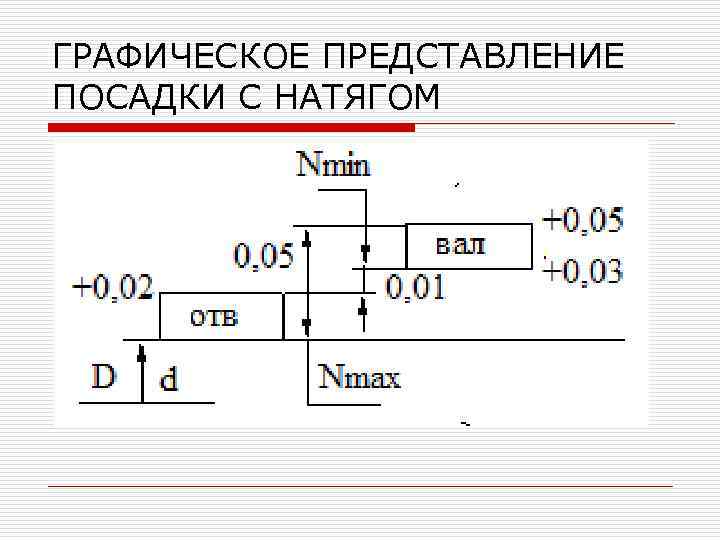

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПОСАДКИ С НАТЯГОМ

САМОСТОЯТЕЛЬНАЯ РАБОТА, РАСЧЕТ ПОСАДКИ С НЯТЯГОМ 1 -отверстие 2 -вал D=d=35 мм Найти Nmax Nmin Nm

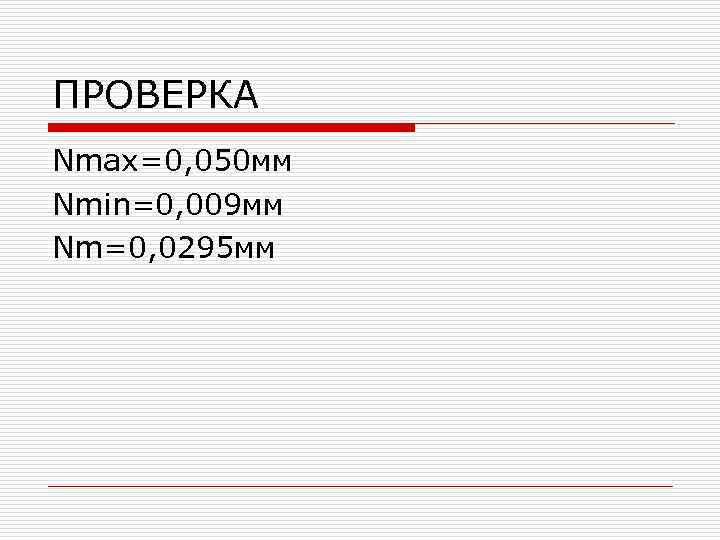

ПРОВЕРКА Nmax=0, 050 мм Nmin=0, 009 мм Nm=0, 0295 мм

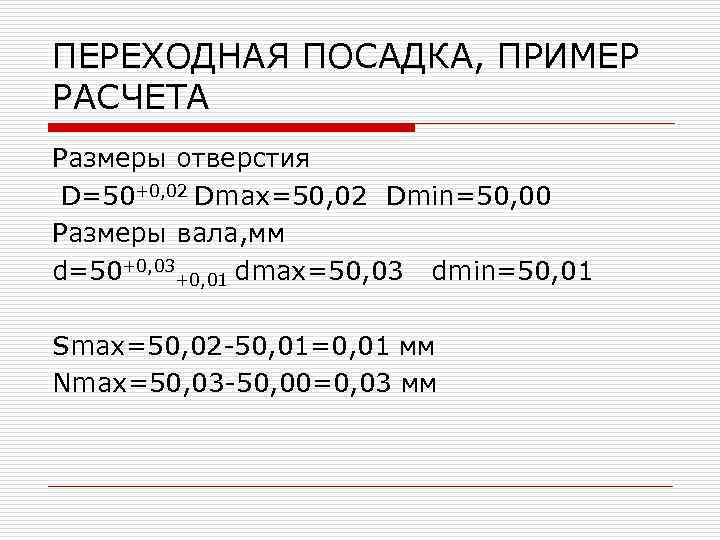

ПЕРЕХОДНАЯ ПОСАДКА, ПРИМЕР РАСЧЕТА Размеры отверстия D=50+0, 02 Dmax=50, 02 Dmin=50, 00 Размеры вала, мм d=50+0, 03+0, 01 dmax=50, 03 dmin=50, 01 Smax=50, 02 -50, 01=0, 01 мм Nmax=50, 03 -50, 00=0, 03 мм

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПЕРЕХОДНОЙ ПОСАДКИ

САМОСТОЯТЕЛЬНАЯ РАБОТА, РАСЧЕТ ПЕРЕХОДНОЙ ПОСАДКИ 1 -отверстие 2 -вал D=d=35 мм Найти Nmax Smax

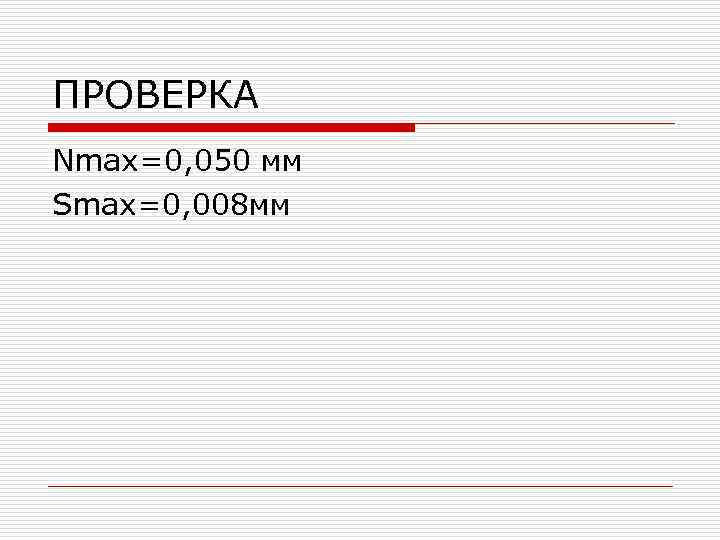

ПРОВЕРКА Nmax=0, 050 мм Smax=0, 008 мм

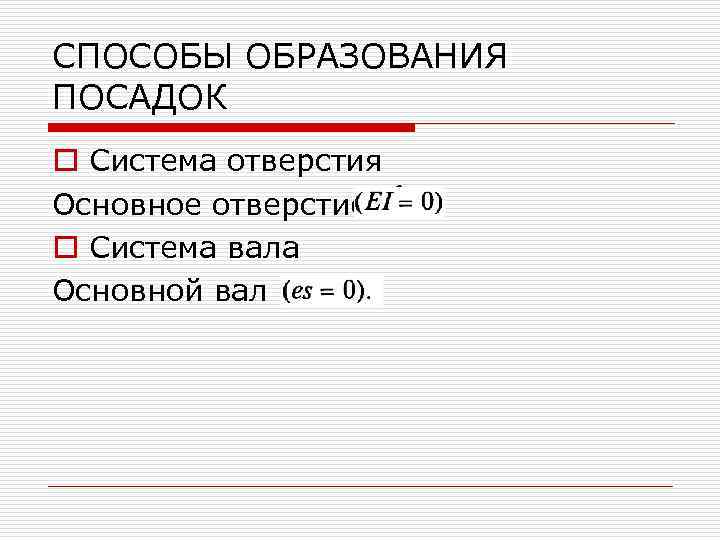

СПОСОБЫ ОБРАЗОВАНИЯ ПОСАДОК o Система отверстия Основное отверстие o Система вала Основной вал

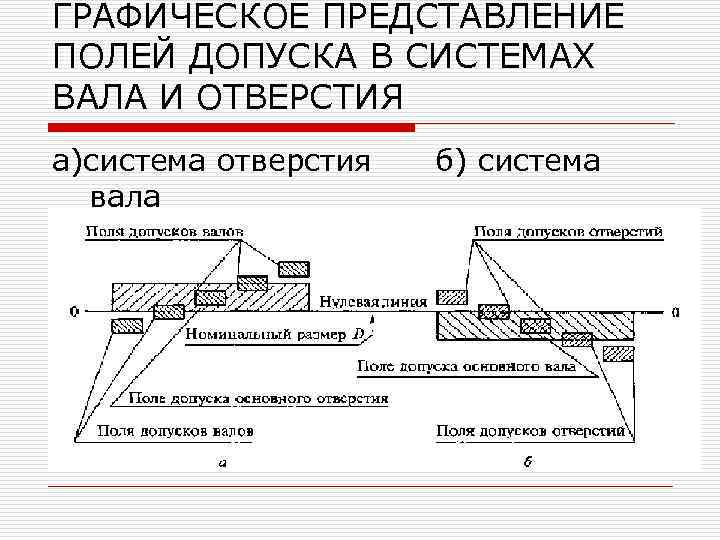

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПОЛЕЙ ДОПУСКА В СИСТЕМАХ ВАЛА И ОТВЕРСТИЯ а)система отверстия вала б) система

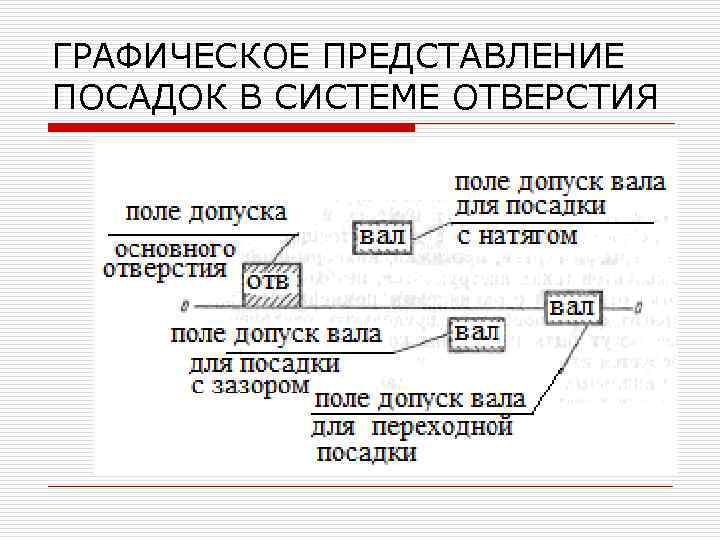

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПОСАДОК В СИСТЕМЕ ОТВЕРСТИЯ

ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПОСАДОК В СИСТЕМЕ ВАЛА

УЧЕБНЫЙ ВИДЕО МАТЕРИАЛ Понятие о посадках. mp 4

ИНТЕРВАЛЫ РАЗМЕРОВ

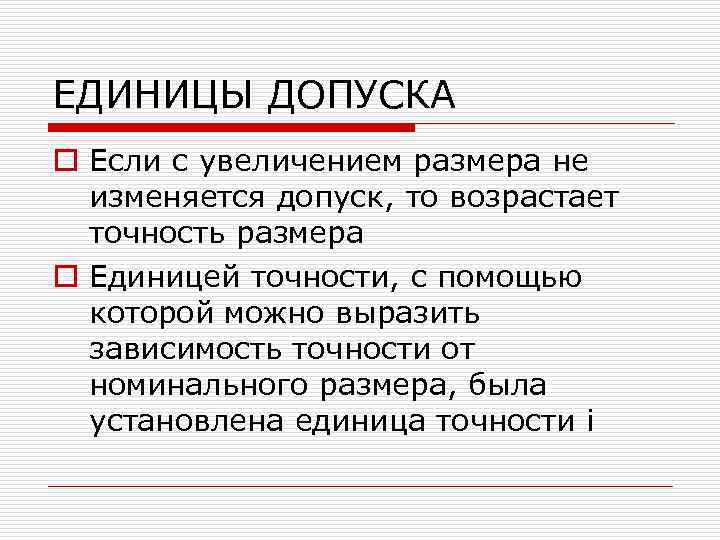

ЕДИНИЦЫ ДОПУСКА o Если с увеличением размера не изменяется допуск, то возрастает точность размера o Единицей точности, с помощью которой можно выразить зависимость точности от номинального размера, была установлена единица точности i

РЯДЫ ТОЧНОСТИ (КВАЛИТЕТЫ)

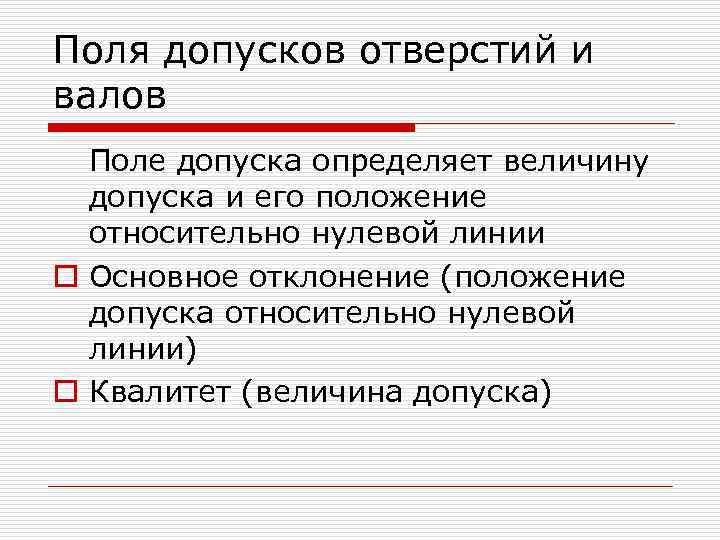

Поля допусков отверстий и валов Поле допуска определяет величину допуска и его положение относительно нулевой линии o Основное отклонение (положение допуска относительно нулевой линии) o Квалитет (величина допуска)

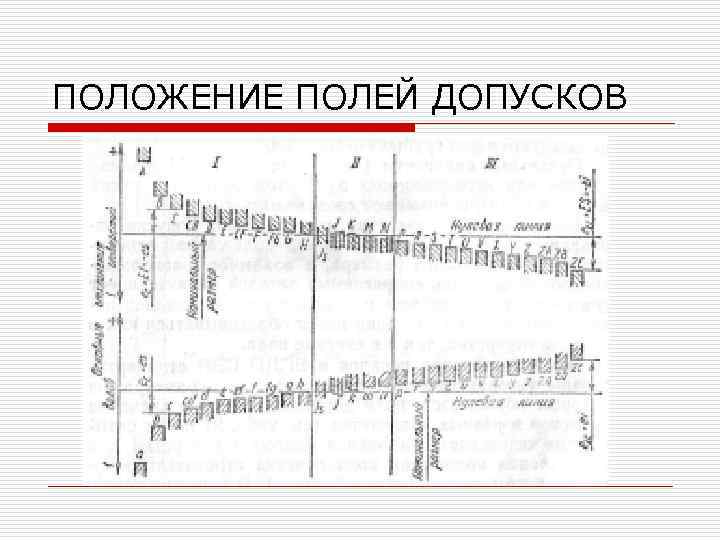

ПОЛОЖЕНИЕ ПОЛЕЙ ДОПУСКОВ

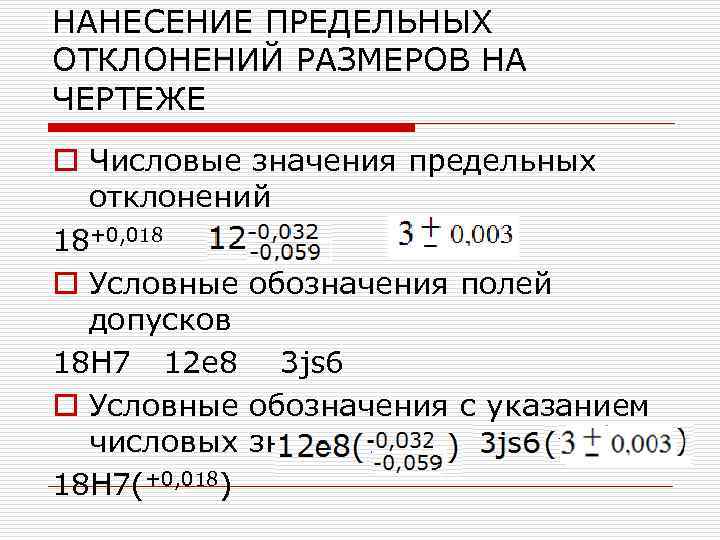

НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ НА ЧЕРТЕЖЕ o Числовые значения предельных отклонений 18+0, 018 o Условные обозначения полей допусков 18 H 7 12 e 8 3 js 6 o Условные обозначения с указанием числовых значений 18 Н 7(+0, 018)

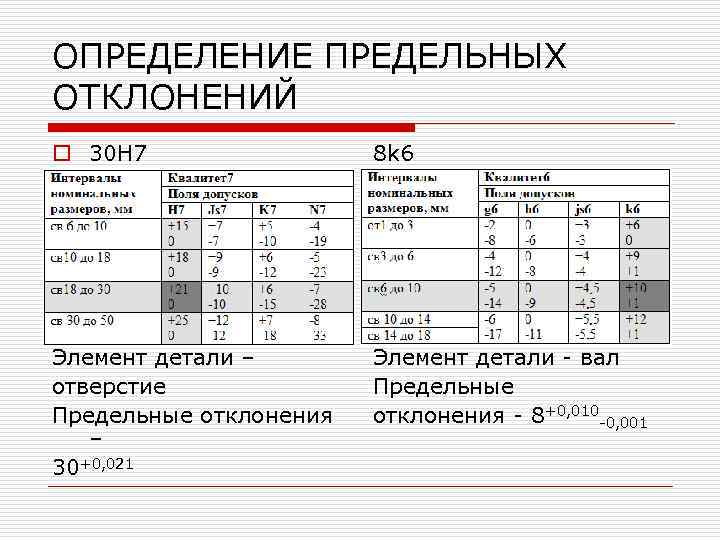

ОПРЕДЕЛЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ o 30 Н 7 8 k 6 Элемент детали – отверстие Предельные отклонения – 30+0, 021 Элемент детали - вал Предельные отклонения - 8+0, 010 -0, 001

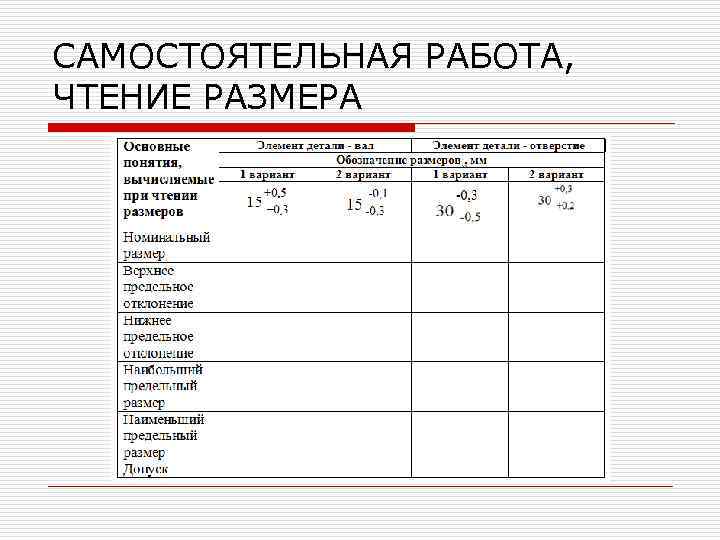

САМОСТОЯТЕЛЬНАЯ РАБОТА, ЧТЕНИЕ РАЗМЕРА

ПРОВЕРКА

САМОСТОЯТЕЛЬНАЯ РАБОТА, ОПРЕДЕЛЕНИЕ ГОДНОСТИ ДЕЙСТВИТЕЛЬНЫХ РАЗМЕРОВ

ПРОВЕРКА

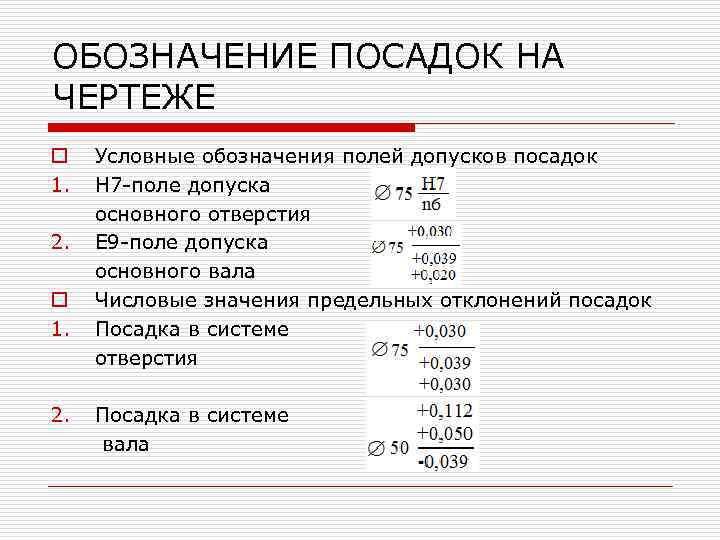

ОБОЗНАЧЕНИЕ ПОСАДОК НА ЧЕРТЕЖЕ o 1. 2. o 1. 2. Условные обозначения полей допусков посадок Н 7 -поле допуска основного отверстия Е 9 -поле допуска основного вала Числовые значения предельных отклонений посадок Посадка в системе отверстия Посадка в системе вала

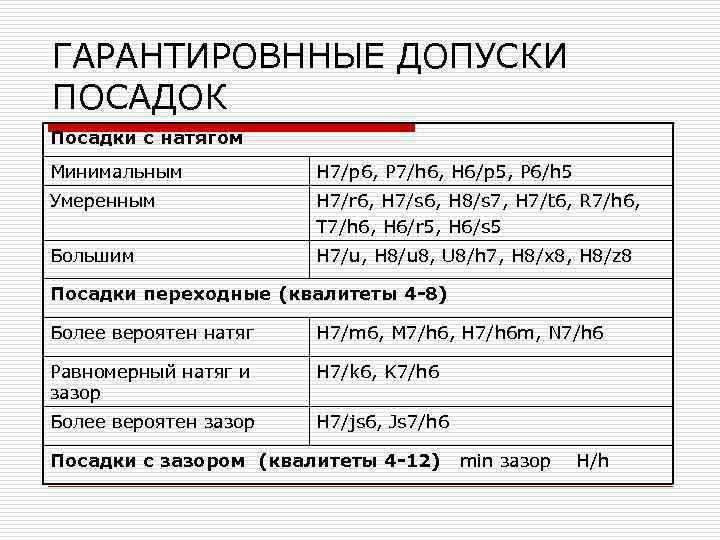

ГАРАНТИРОВННЫЕ ДОПУСКИ ПОСАДОК Посадки с натягом Минимальным H 7/p 6, P 7/h 6, H 6/p 5, P 6/h 5 Умеренным H 7/r 6, H 7/s 6, H 8/s 7, H 7/t 6, R 7/h 6, T 7/h 6, H 6/r 5, H 6/s 5 Большим H 7/u, H 8/u 8, U 8/h 7, H 8/x 8, H 8/z 8 Посадки переходные (квалитеты 4 -8) Более вероятен натяг H 7/m 6, M 7/h 6, H 7/h 6 m, N 7/h 6 Равномерный натяг и зазор H 7/k 6, K 7/h 6 Более вероятен зазор H 7/js 6, Js 7/h 6 Посадки с зазором (квалитеты 4 -12) min зазор H/h

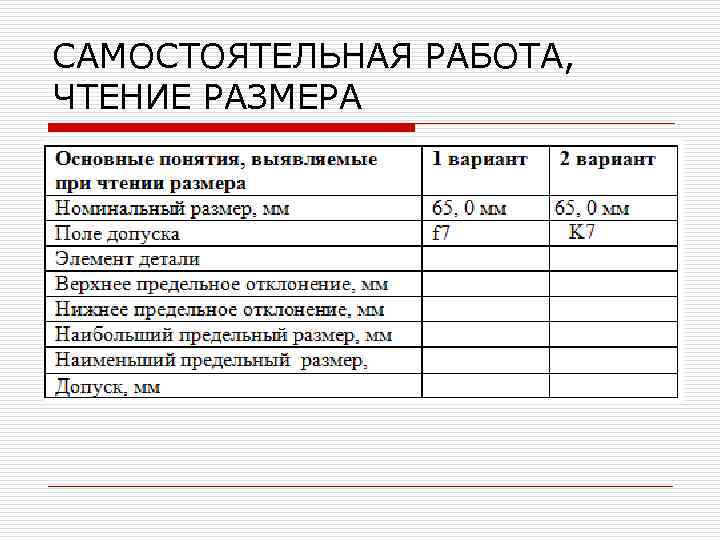

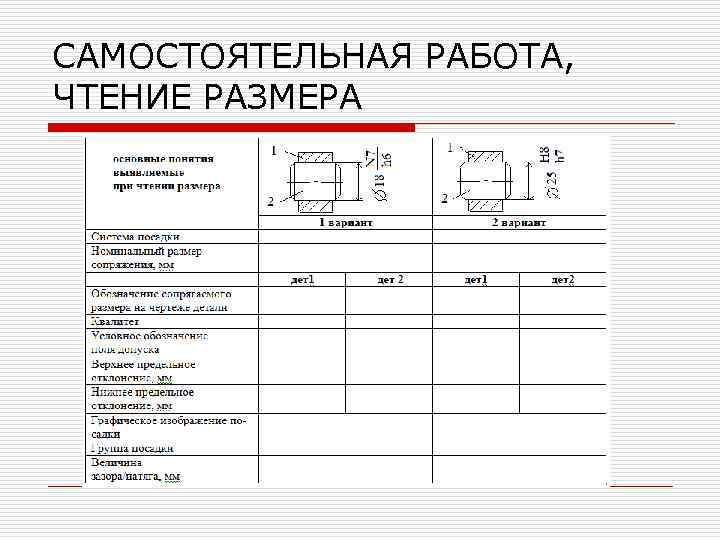

САМОСТОЯТЕЛЬНАЯ РАБОТА, ЧТЕНИЕ РАЗМЕРА

ПРОВЕРКА
