РАЗЪЕМНЫЕ СОЕДИНЕНИЯ • Разъемные соединения разбираются без нарушения формы и размеров всех его деталей

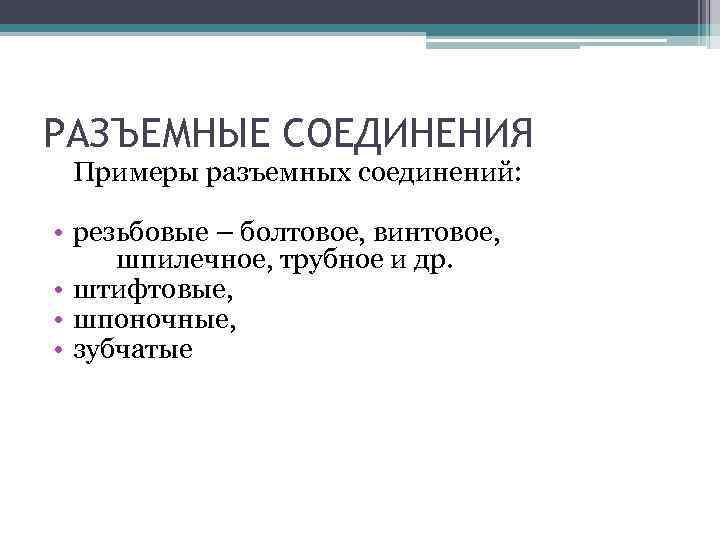

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ Примеры разъемных соединений: • резьбовые – болтовое, винтовое, шпилечное, трубное и др. • штифтовые, • шпоночные, • зубчатые
РАЗЪЕМНЫЕ СОЕДИНЕНИЯ На сборочных чертежах и чертежах общего вида используют упрощенные и условные изображения разъемных резьбовых соединений по ГОСТ 2. 315 – 68.

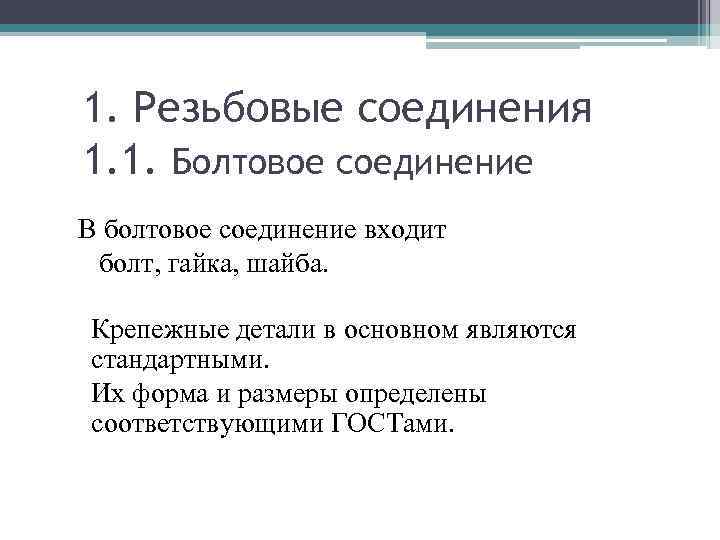

1. Резьбовые соединения 1. 1. Болтовое соединение В болтовое соединение входит болт, гайка, шайба. Крепежные детали в основном являются стандартными. Их форма и размеры определены соответствующими ГОСТами.
1. 1. Болтовое соединение • Условное обозначение: Болт М 14× 60. 58 ГОСТ 7798 -70 – болт с диаметром резьбы d=14, длиной L=60, с крупным шагом, класс прочности 5. 8 указывает, что болт выполнен из стали с определенными механическими свойствами.

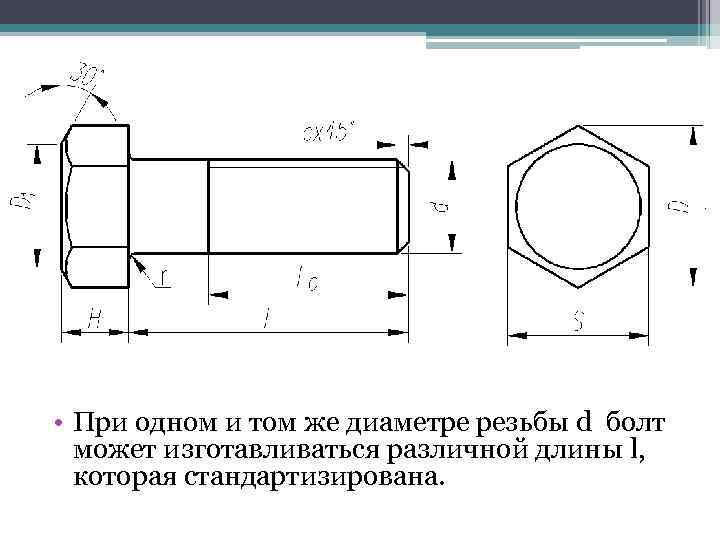

• При одном и том же диаметре резьбы d болт может изготавливаться различной длины l, которая стандартизирована.

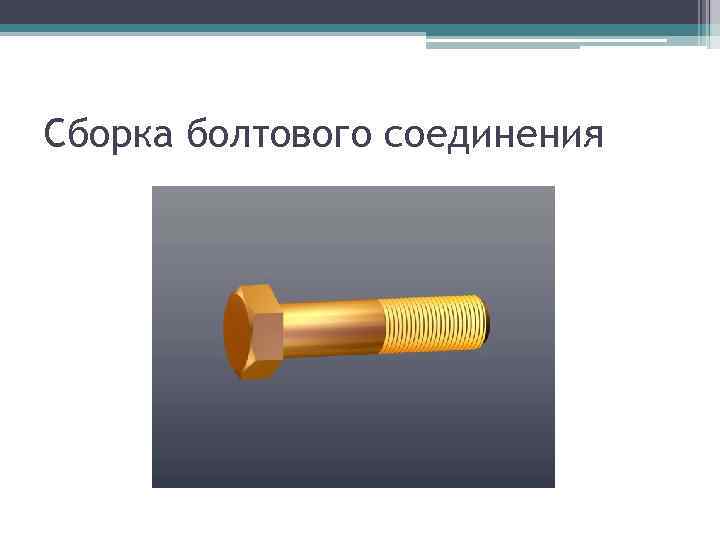

Сборка болтового соединения
Конструктивное изображение болтового соединения
Упрощенное изображение болтового соединения по ГОСТ 2. 315 -68

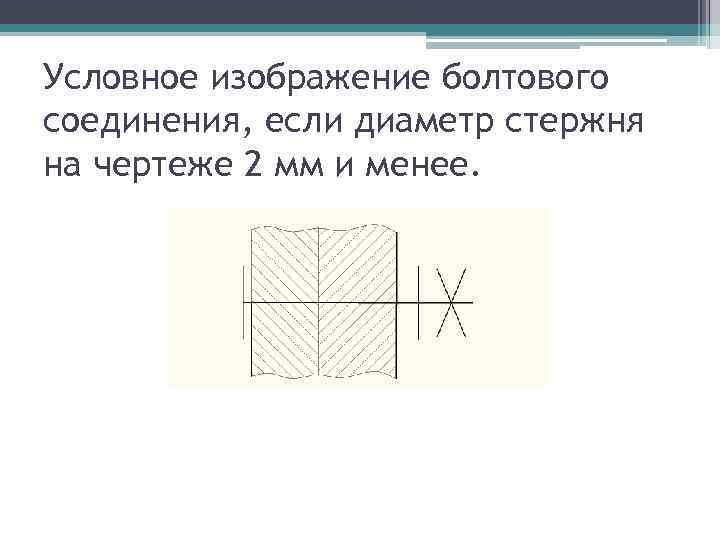

Условное изображение болтового соединения, если диаметр стержня на чертеже 2 мм и менее.

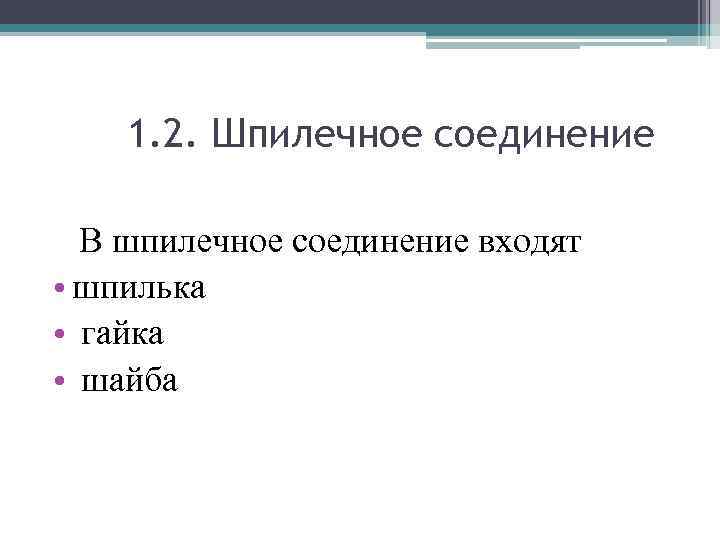

1. 2. Шпилечное соединение В шпилечное соединение входят • шпилька • гайка • шайба

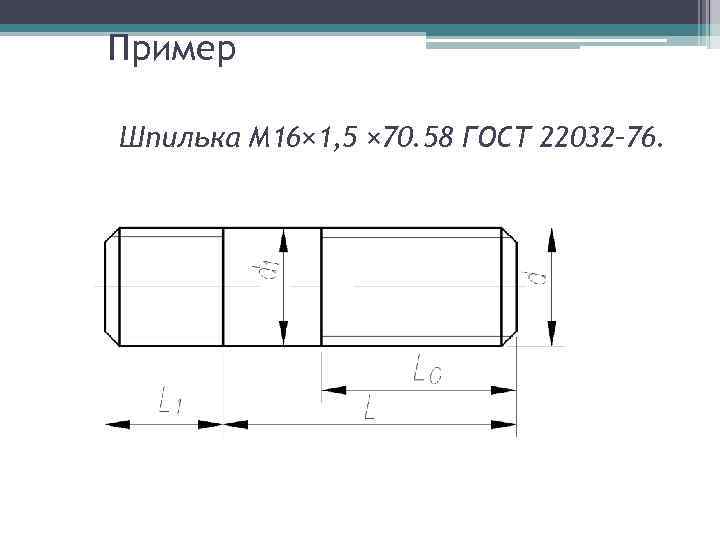

Пример Шпилька М 16× 1, 5 × 70. 58 ГОСТ 22032– 76.

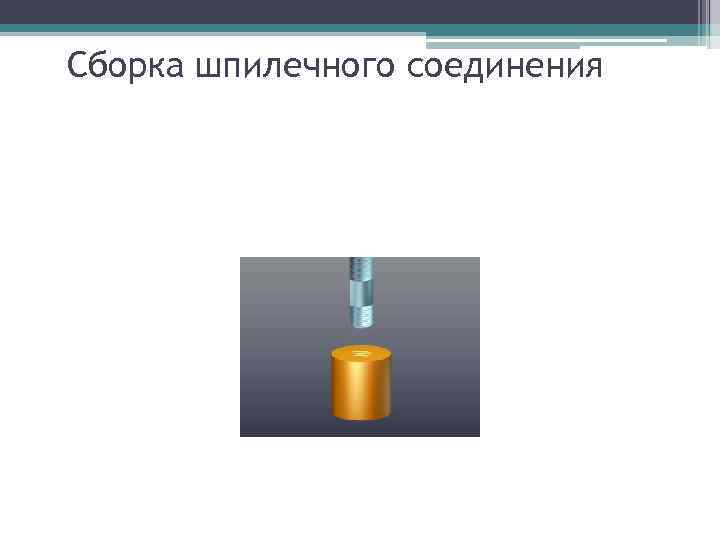

Сборка шпилечного соединения

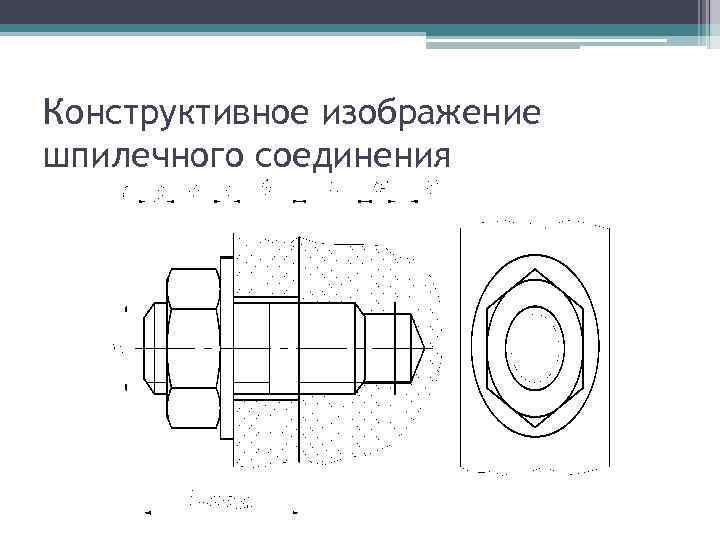

Конструктивное изображение шпилечного соединения
Упрощенное изображение шпилечного соединения

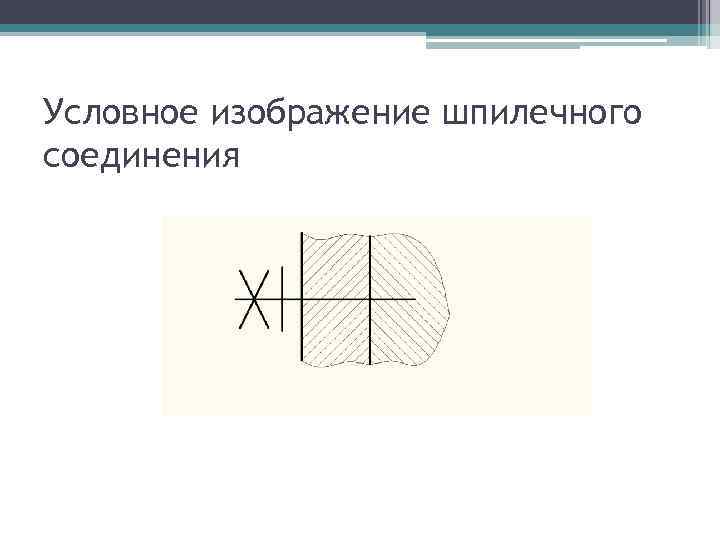

Условное изображение шпилечного соединения

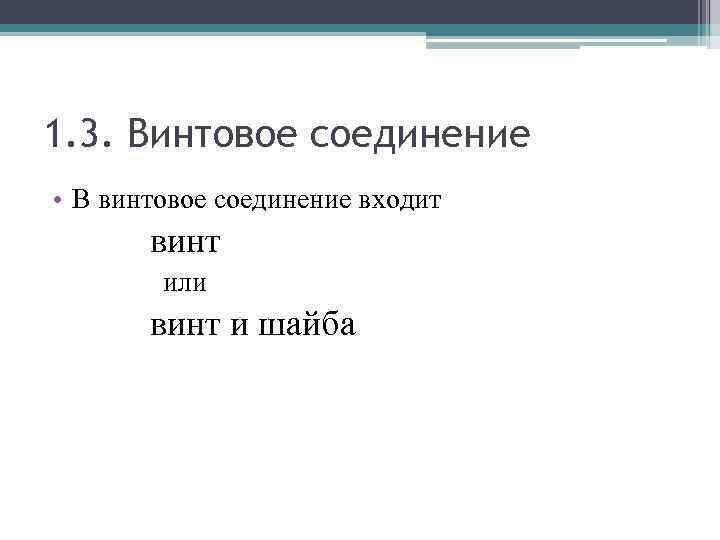

1. 3. Винтовое соединение • В винтовое соединение входит винт или винт и шайба
Примеры Винт В. М 8× 50. 58 ГОСТ 1491 -80. Винт А. М 8× 50. 58 ГОСТ 17473– 80
Конструктивное изображение винтового соединения

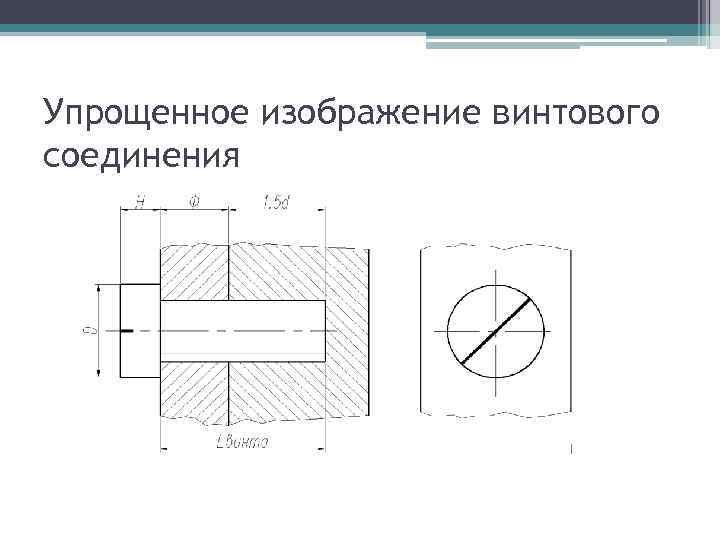

Упрощенное изображение винтового соединения

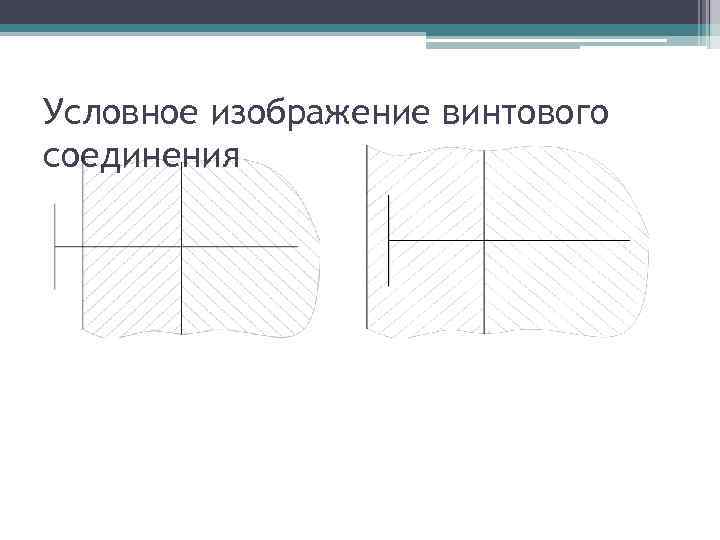

Условное изображение винтового соединения

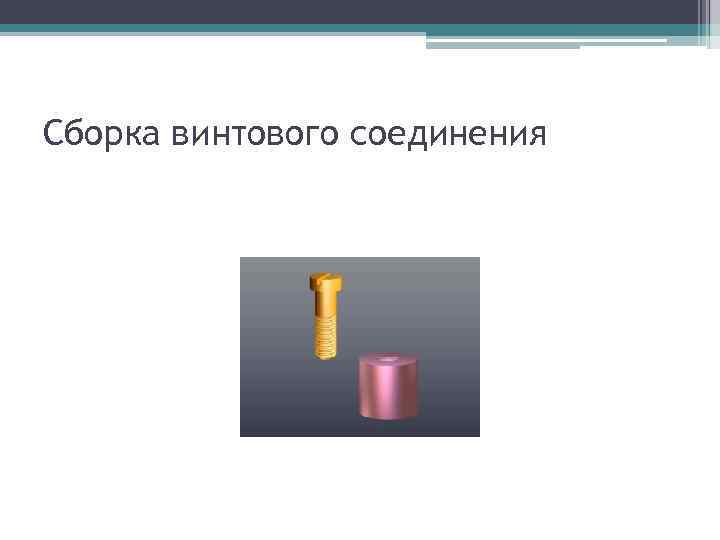

Сборка винтового соединения

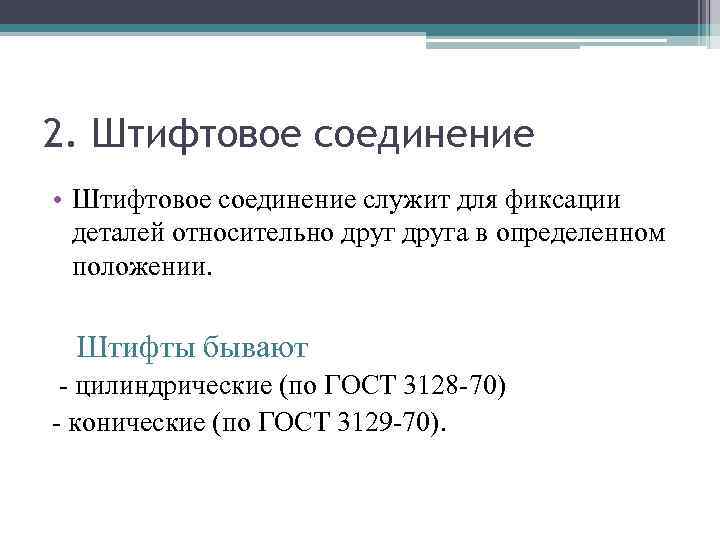

2. Штифтовое соединение • Штифтовое соединение служит для фиксации деталей относительно друга в определенном положении. Штифты бывают - цилиндрические (по ГОСТ 3128 -70) - конические (по ГОСТ 3129 -70).

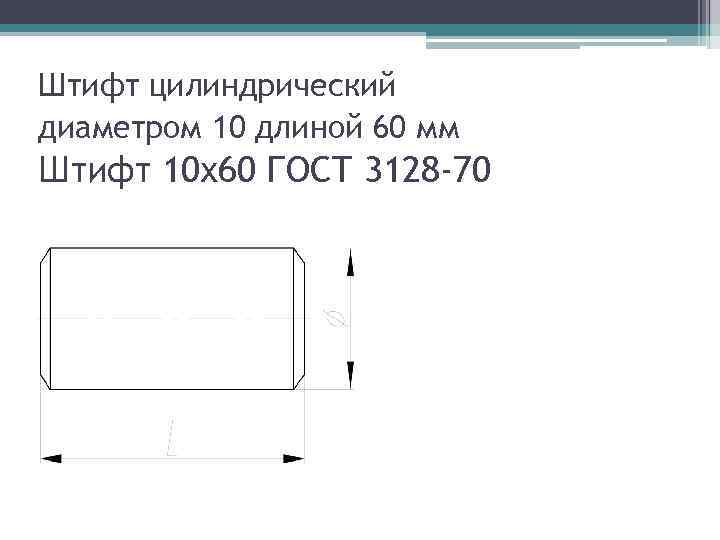

Штифт цилиндрический диаметром 10 длиной 60 мм Штифт 10 х60 ГОСТ 3128 -70

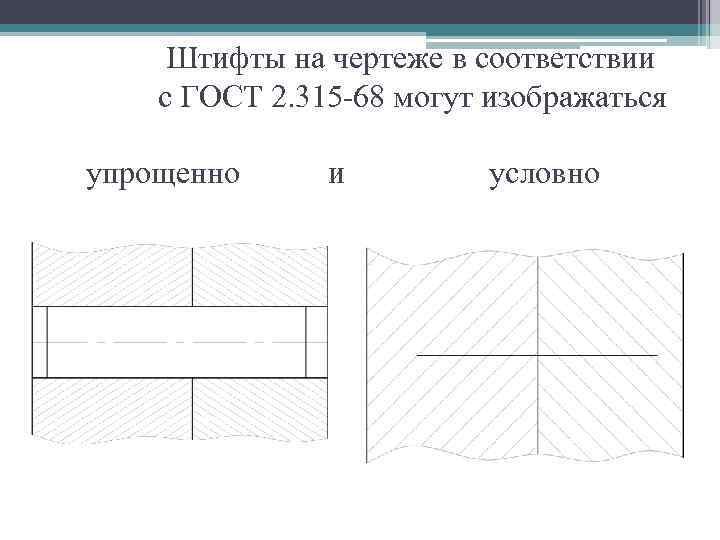

Штифты на чертеже в соответствии с ГОСТ 2. 315 -68 могут изображаться упрощенно и условно
