Разъемные соединения это соединения деталей при сборке и разборке которых, целостность конструкции не нарушается. К ним относятся: резьбовые соединения, зубчатые(шлицевые) соединения, соединение шпонкой, шплинтом, штифтом. При сборке машин, станков, приборов их отдельные детали чаще всего соединяются друг с другом резьбовыми изделиями: болтами, винтами, шпильками.
Соединение деталей болтом

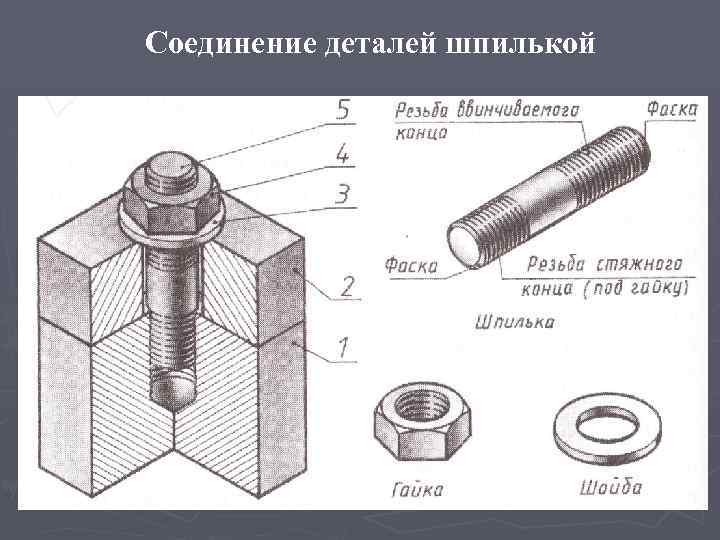

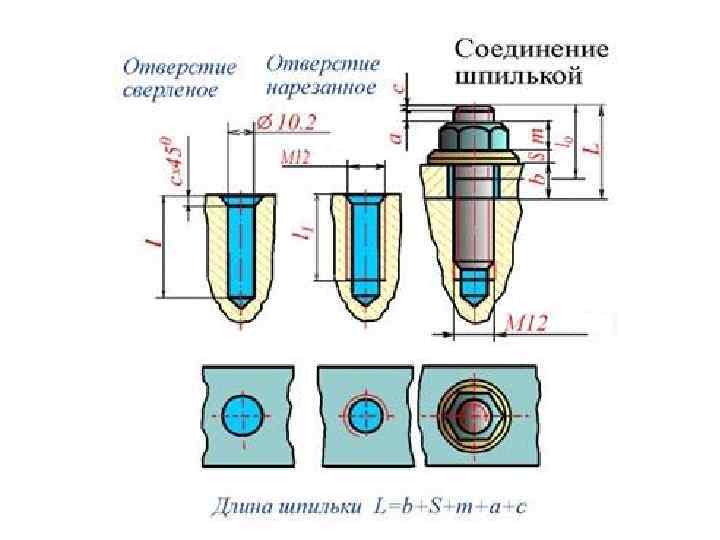

Соединение деталей шпилькой
Соединение деталей винтами
Соединение деталей болтом
Стандартные значения длин болтов: 2; 3; 4; 5; 6; 8; 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; 45; 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125); 130; 140; 150; . . . 300. В скобках приведены непредпочтительные значения длин болтов.

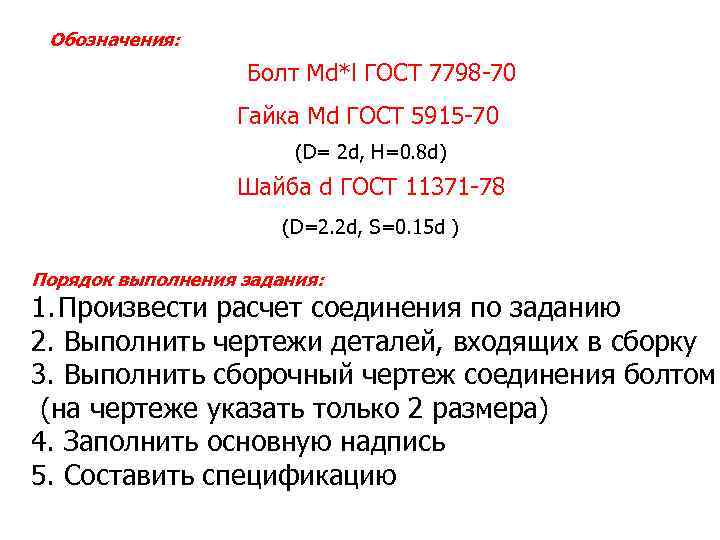

Обозначения: Болт Мd*l ГОСТ 7798 -70 Гайка Мd ГОСТ 5915 -70 (D= 2 d, Н=0. 8 d) Шайба d ГОСТ 11371 -78 (D=2. 2 d, S=0. 15 d ) Порядок выполнения задания: 1. Произвести расчет соединения по заданию 2. Выполнить чертежи деталей, входящих в сборку 3. Выполнить сборочный чертеж соединения болтом (на чертеже указать только 2 размера) 4. Заполнить основную надпись 5. Составить спецификацию
