В машиностроении применяют три основных вида резьбовых крепежных соединений: - болтами с гайками, - ввертными болтами (винтами), - шпильками

1. Соединение болтами применимо только при возможности выполнения сквозных отверстий в стягиваемых деталях. 2. Соединение ввертными болтами применяют при глухом нарезном отверстий, когда невозможно применить болт с гайкой, или при сквозном нарезном отверстии, когда возможна установка болта только с одной стороны соединения.

3. Соединение шпильками в основном применяют для деталей из мягких (алюминиевых и магниевых сплавов) или хрупких (серого чугуна) материалов, а также при глухих или сквозных нарезных отверстиях. в случаях, когда невозможна установка ввертных болтов.

Ввертной конец шпильки устанавливают в нарезном гнезде наглухо и притом по большей части с натягом. В этих условиях резьбовое соединение детали даже из мягких металлов получается достаточно надежным. Кроме описанных основных видов соединений возможны и промежуточные. К ним относится, например, нередко применяемое соединение. Болт закрепляют с помощью гайки в гладком отверстии одной детали, другую деталь притягивают гайкой, навертываемой на свободный конец болта.

Крепежные детали рядового назначения изготавливают чаще всего из Cтали 45, ответственного назначения (шатунные болты, силовые шпильки и т. д. ) - из хромистых сталей типа 40 Х, хромансиля типа 30 ХГС, жаропрочных сталей типа 30 ХМ, 50 ХФА, 25 Х 12 М 1 Ф, из коррозионностойких сталей типа 30 Х 13, 40 Х 13. Болт - цилиндрический стержень с головкой на одном конце и резьбой для гайки на другом

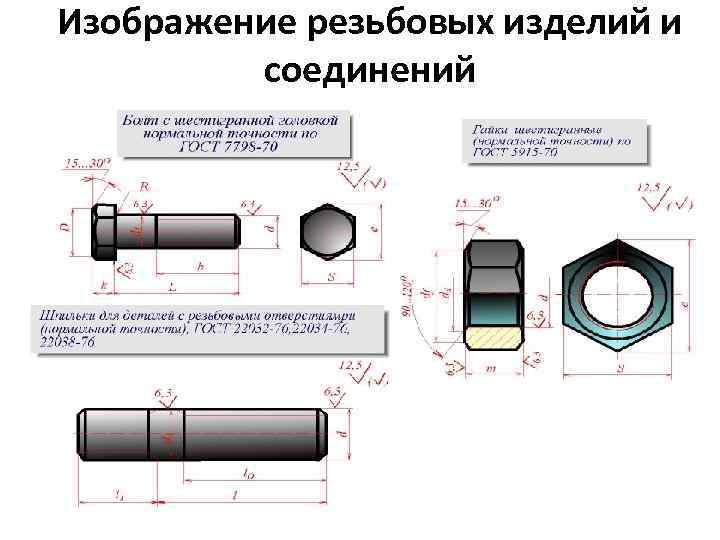

Изображение резьбовых изделий и соединений

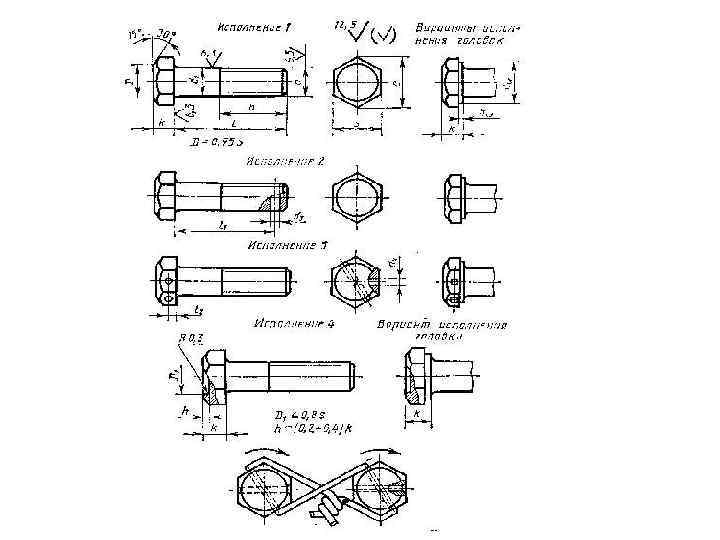

Наибольшее применение в машиностроении имеют болты с шестигранной головкой (нормальной точности) ГОСТ 7798 - 70

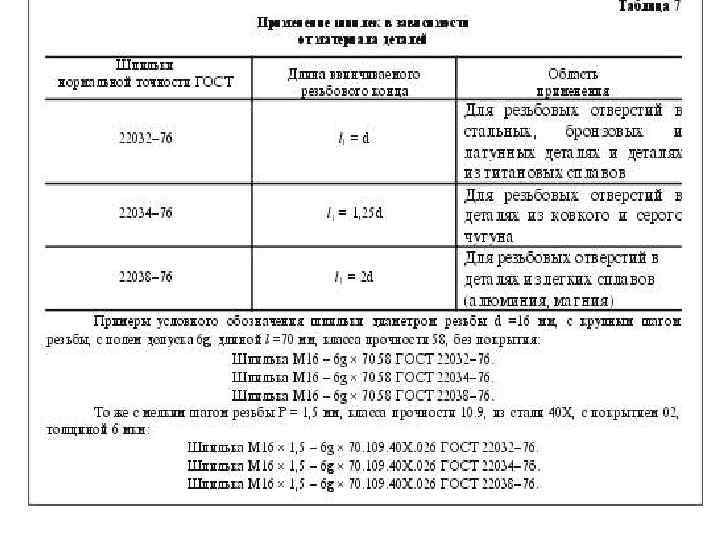

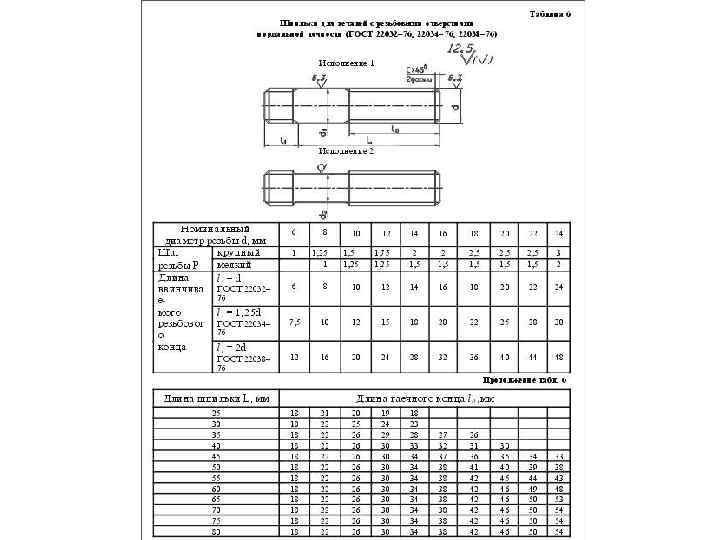

Шпилька - цилиндрический стержень с резьбой на обоих концах. Та часть шпильки, которая ввинчивается в резьбовое отверстие детали, называется ввинчиваемым (посадочным) концом, а часть, на которую надеваются присоединяемые детали, шайба и навинчивается гайка, называется стяжным концом. Длина l 1 ввинчиваемого конца шпильки зависит от материала детали, в которую она ввинчивается

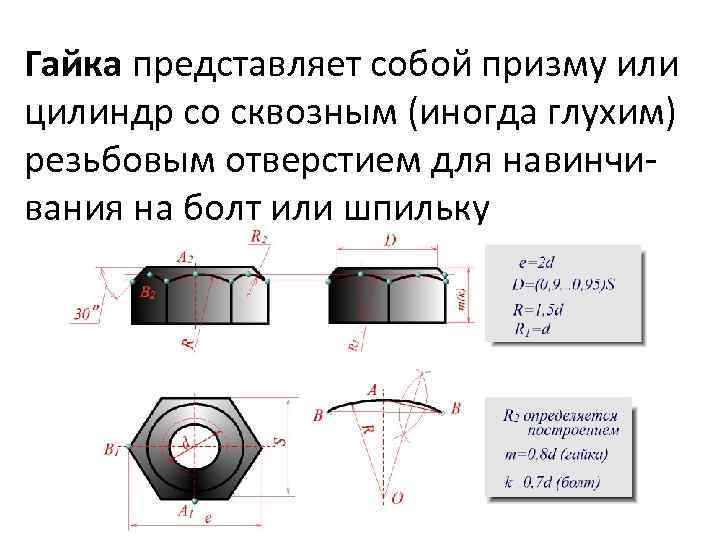

Гайка представляет собой призму или цилиндр со сквозным (иногда глухим) резьбовым отверстием для навинчивания на болт или шпильку

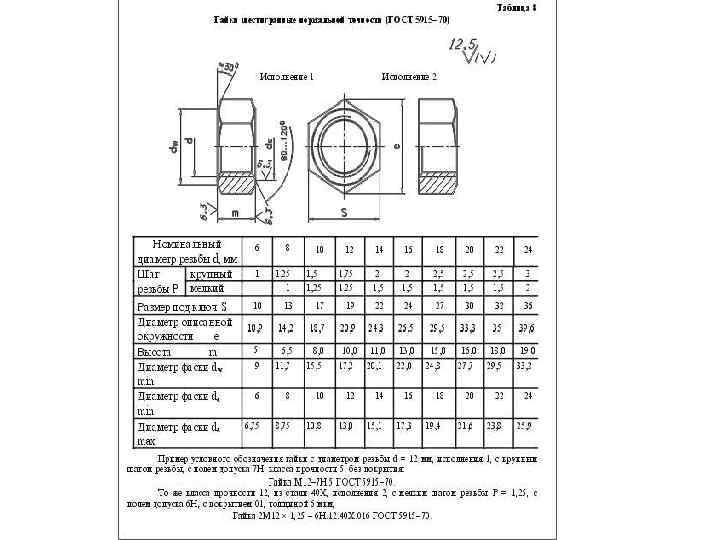

По своей форме гайки бывают шестигранные, квадратные, круглые, гайки-барашки и др. Шестигранные гайки подразделяются на обыкновенные, прорезные и корончатые; нормальные, низкие, высокие и особо высокие; с одной и двумя фасками. Наибольшее применение в машиностроении имеют обыкновенные шестигранные гайки (нормальной точности) по ГОСТ 5915 - 70

Винт - цилиндрический стержень с головкой на одном конце и резьбой для ввинчивания в одну из соединяемых деталей на другом. Винты, применяемые для неподвижного соединения деталей, называются крепежными, для фиксирования относительного положения деталей - установочными. По способу завинчивания они разделяются на винты с головкой под отвертку и с головкой под ключ. Головки винтов бывают различной формы, которая устанавливается соответствующим стандартом.

ГОСТ 2. 315 - 68 устанавливает упрощенные изображения крепежных деталей на сборочных чертежах и чертежах общих видов

Обозначение стандартных резьбовых изделий Болт 2 М 12 х1, 25 -6 gх60. 58. 35 X. 029 ГОСТ 2 - исполнение (исполнение 1 не указывается) 1, 25 - мелкий шаг резьбы в мм (крупный шаг не указывается) 6 g - поле допуска резьбы по ГОСТ 16093 – 81 60 - длина болта, винта, шпильки в мм 58 - класс прочности или группа по ГОСТ 17594 – 78 35 X - марка легированной стали или сплава (марка углеродистой стали не указывается) 02 - обозначение вида покрытия по ГОСТ 17594 – 87 9 - толщина покрытия по ГОСТ 9. 303 – 84

Условное обозначение шпильки диаметром резьбы d = 16 мм, с крупным шагом резьбы, с полем допуска 6 g, длиной l = 90 мм, класса прочности 5. 8, без покрытия: Шпилька M 16 -6 gх90. 58 ГОСТ 22 О 32 – 76

Условное обозначение гайки с диаметром резьбы d = 12 мм, исполнения 1, с крупным шагом резьбы, с полем допуска 7 H, класса прочности 5, без покрытия: Гайка M 12 -7 H. 5 ГОСТ 5915 - 70

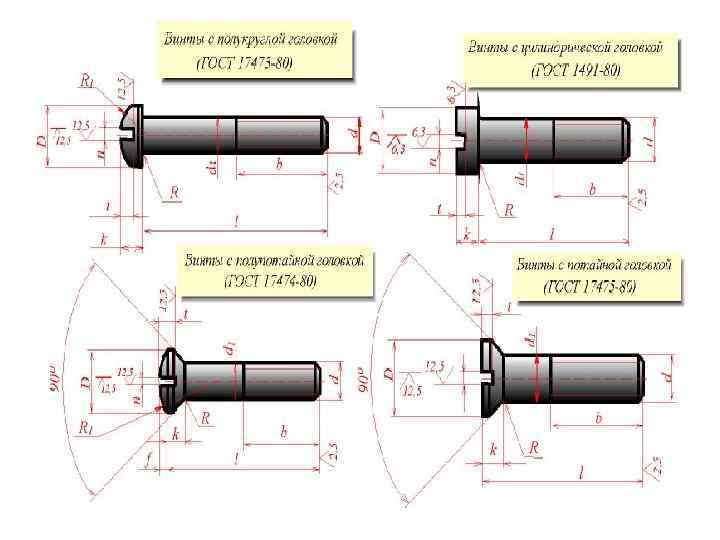

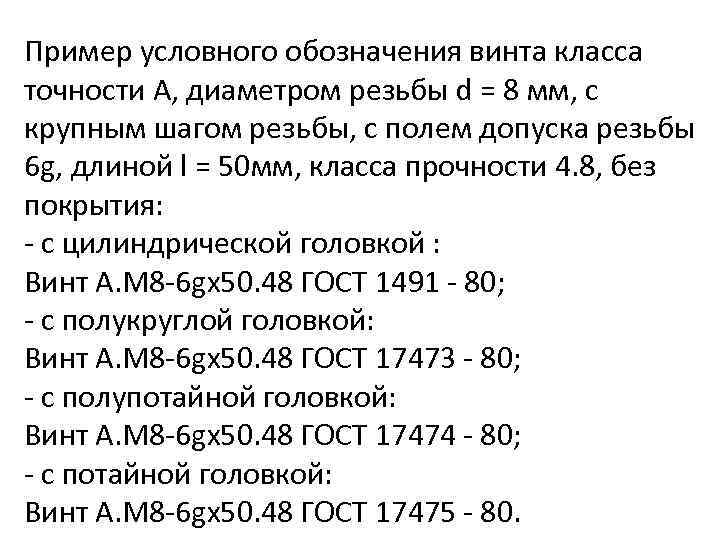

Пример условного обозначения винта класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6 g, длиной l = 50 мм, класса прочности 4. 8, без покрытия: - c цилиндрической головкой : Винт А. M 8 -6 gх50. 48 ГОСТ 1491 - 80; - c полукруглой головкой: Винт A. M 8 -6 gх50. 48 ГОСТ 17473 - 80; - c полупотайной головкой: Винт А. M 8 -6 gх50. 48 ГОСТ 17474 - 80; - с потайной головкой: Винт A. M 8 -6 gх50. 48 ГОСТ 17475 - 80.
