Разъединители, отделители, короткозамыкатели Разъединитель представляет собой коммутационный аппарат, используемый для включения и отключения электрических цепей в таких условиях, при которых на его контактах не возникает длинной открытой электрической дуги. В отключенном положении разъединителя на его контактах создается видимый разрыв.

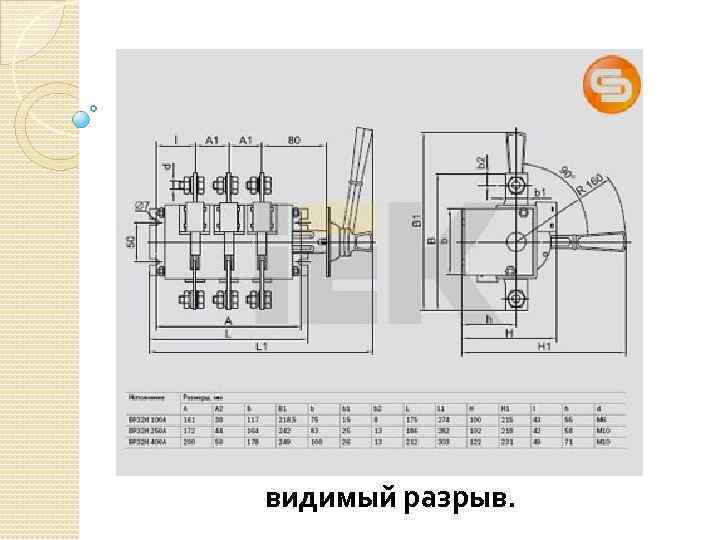

видимый разрыв.
Разъединители строятся для внутренней и для наружной установки на всю шкалу токов и напряжений. Они могут выполняться как трехполюсными на общей раме (обычно при напряжениях до 35 к. В), так и однополюсными при более высоких напряжениях. Последнее обусловлено тем, что при напряжениях свыше 35 к. В требуемые расстояния между фазами достаточно велики и общая рама получается чрезвычайно громоздкой и тяжелой. Основным элементом разъединителя являются его контакты. Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. В разъединителях применяют высокие контактные нажатия. При больших токах контакты выполняют из нескольких (до восьми) параллельных пластин. Применяют пластины прямоугольного, швеллерного и круглого сечения

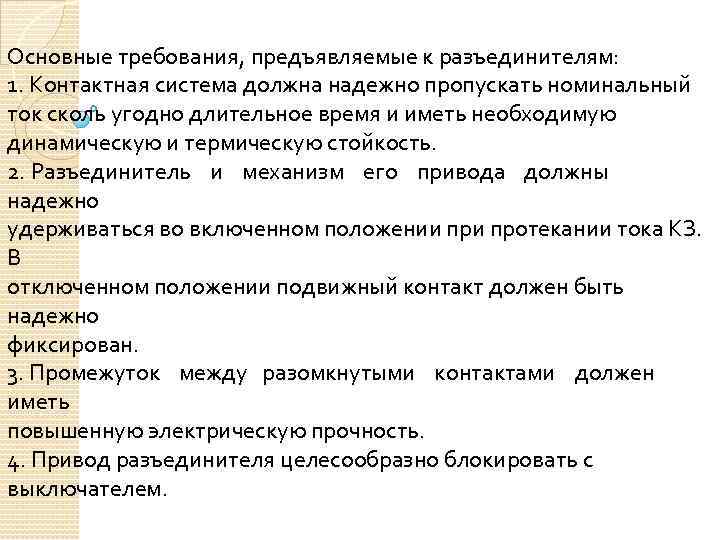

Основные требования, предъявляемые к разъединителям: 1. Контактная система должна надежно пропускать номинальный ток сколь угодно длительное время и иметь необходимую динамическую и термическую стойкость. 2. Разъединитель и механизм его привода должны надежно удерживаться во включенном положении протекании тока КЗ. В отключенном положении подвижный контакт должен быть надежно фиксирован. 3. Промежуток между разомкнутыми контактами должен иметь повышенную электрическую прочность. 4. Привод разъединителя целесообразно блокировать с выключателем.
Разъединители для внутренней установки Для внутренней установки заводы выпускают однополюсные и трехполюсные разъединители вертикального рубящего типа (нож перемещается в плоскости, перпендикулярной основанию) на напряжения, как правило, не выше 20 к. В. Обычно их устанавливают в вертикальном положении. В большинстве из них применены линейные контакты, которые при относительно небольшой силе нажатия имеют меньшее сопротивление, чем плоские контакты. Токоведущие части выполняются из двух или более параллельных пластин.

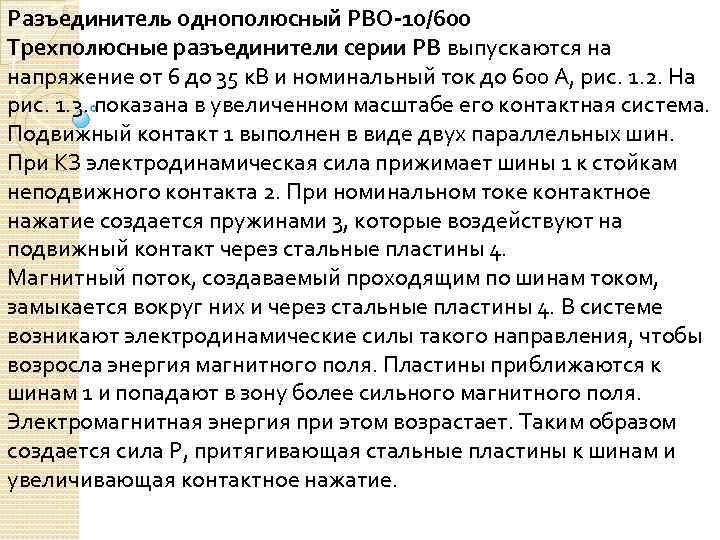

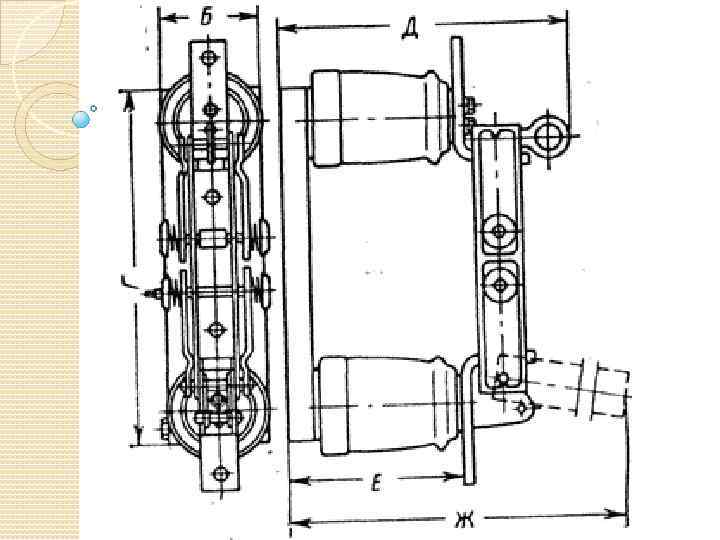

Разъединитель однополюсный РВО-10/600 Трехполюсные разъединители серии РВ выпускаются на напряжение от 6 до 35 к. В и номинальный ток до 600 А, рис. 1. 2. На рис. 1. 3. показана в увеличенном масштабе его контактная система. Подвижный контакт 1 выполнен в виде двух параллельных шин. При КЗ электродинамическая сила прижимает шины 1 к стойкам неподвижного контакта 2. При номинальном токе контактное нажатие создается пружинами 3, которые воздействуют на подвижный контакт через стальные пластины 4. Магнитный поток, создаваемый проходящим по шинам током, замыкается вокруг них и через стальные пластины 4. В системе возникают электродинамические силы такого направления, чтобы возросла энергия магнитного поля. Пластины приближаются к шинам 1 и попадают в зону более сильного магнитного поля. Электромагнитная энергия при этом возрастает. Таким образом создается сила Р, притягивающая стальные пластины к шинам и увеличивающая контактное нажатие.

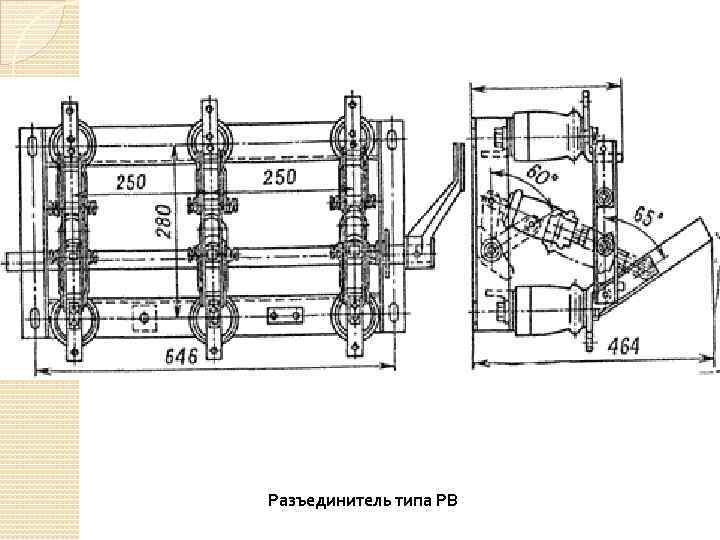

Разъединитель типа РВ

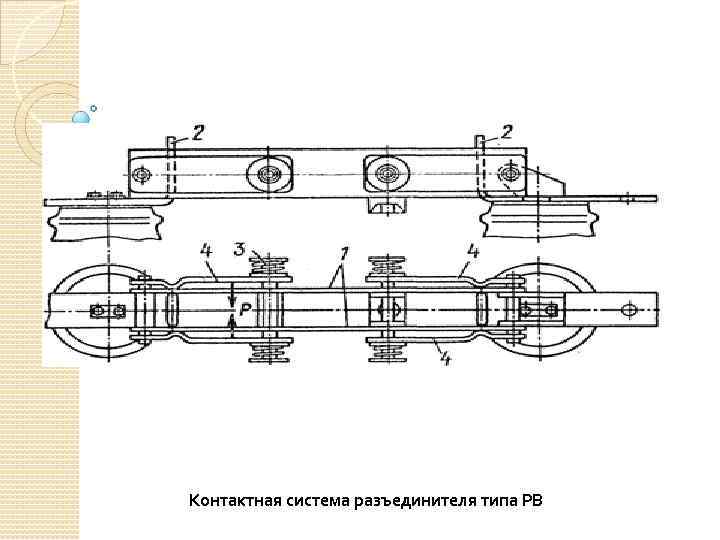

Контактная система разъединителя типа РВ

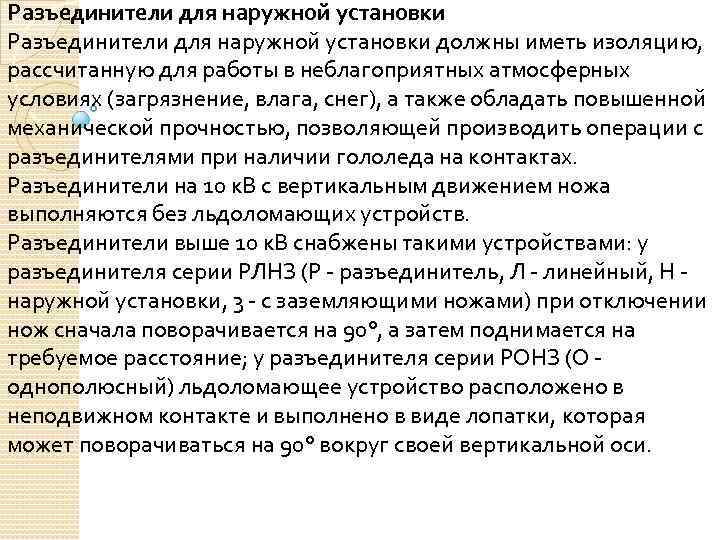

Разъединители для наружной установки должны иметь изоляцию, рассчитанную для работы в неблагоприятных атмосферных условиях (загрязнение, влага, снег), а также обладать повышенной механической прочностью, позволяющей производить операции с разъединителями при наличии гололеда на контактах. Разъединители на 10 к. В с вертикальным движением ножа выполняются без льдоломающих устройств. Разъединители выше 10 к. В снабжены такими устройствами: у разъединителя серии РЛНЗ (Р - разъединитель, Л - линейный, Н - наружной установки, 3 - с заземляющими ножами) при отключении нож сначала поворачивается на 90°, а затем поднимается на требуемое расстояние; у разъединителя серии РОНЗ (О - однополюсный) льдоломающее устройство расположено в неподвижном контакте и выполнено в виде лопатки, которая может поворачиваться на 90° вокруг своей вертикальной оси.

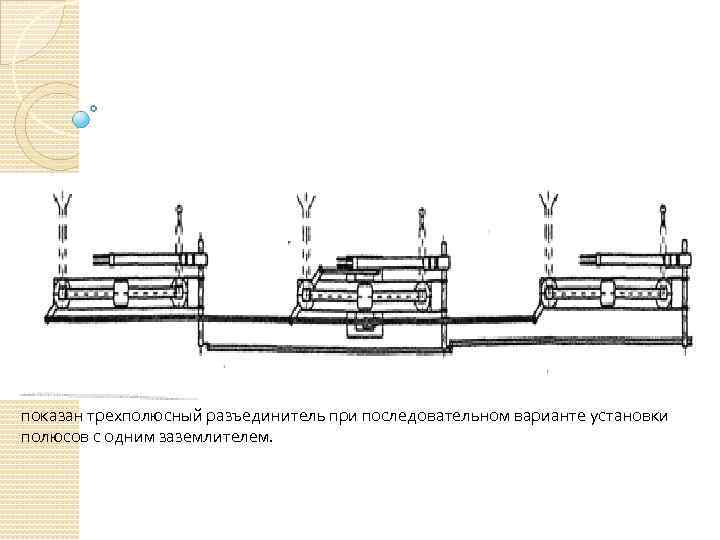

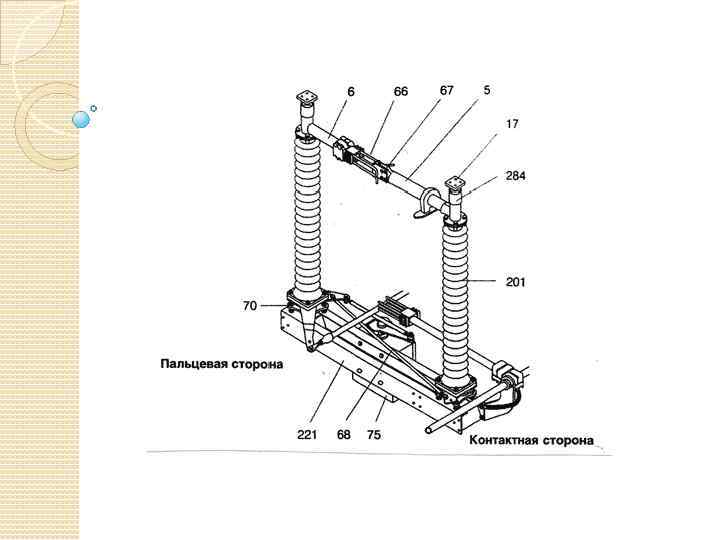

показан трехполюсный разъединитель при последовательном варианте установки полюсов с одним заземлителем.
трехполюсный разъединитель при параллельном варианте установки с двумя заземлителями.

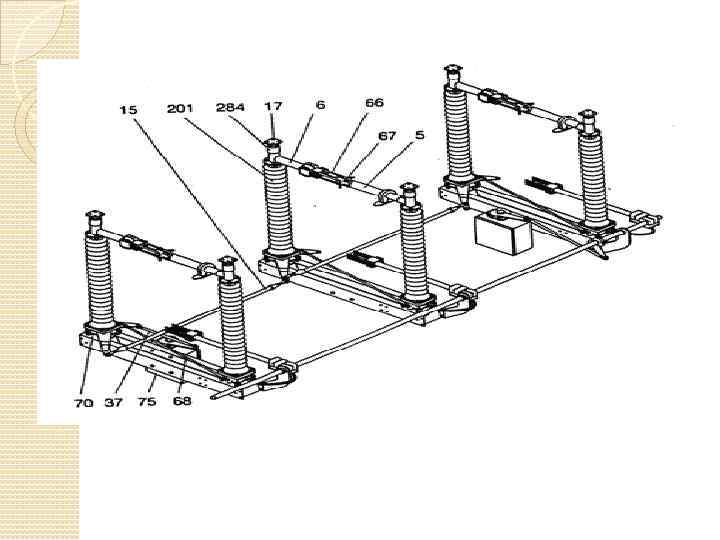

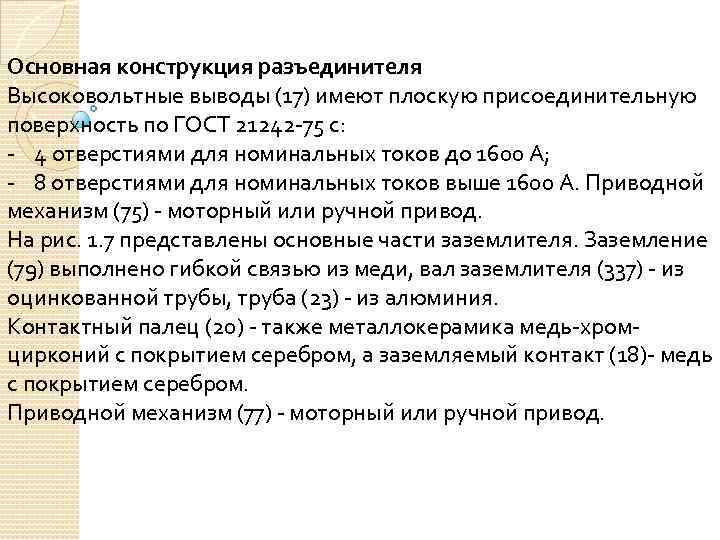

Основная конструкция разъединителя Высоковольтные выводы (17) имеют плоскую присоединительную поверхность по ГОСТ 21242 -75 с: - 4 отверстиями для номинальных токов до 1600 А; - 8 отверстиями для номинальных токов выше 1600 А. Приводной механизм (75) - моторный или ручной привод. На рис. 1. 7 представлены основные части заземлителя. Заземление (79) выполнено гибкой связью из меди, вал заземлителя (337) - из оцинкованной трубы, труба (23) - из алюминия. Контактный палец (20) - также металлокерамика медь-хромцирконий с покрытием серебром, а заземляемый контакт (18)- медь с покрытием серебром. Приводной механизм (77) - моторный или ручной привод.

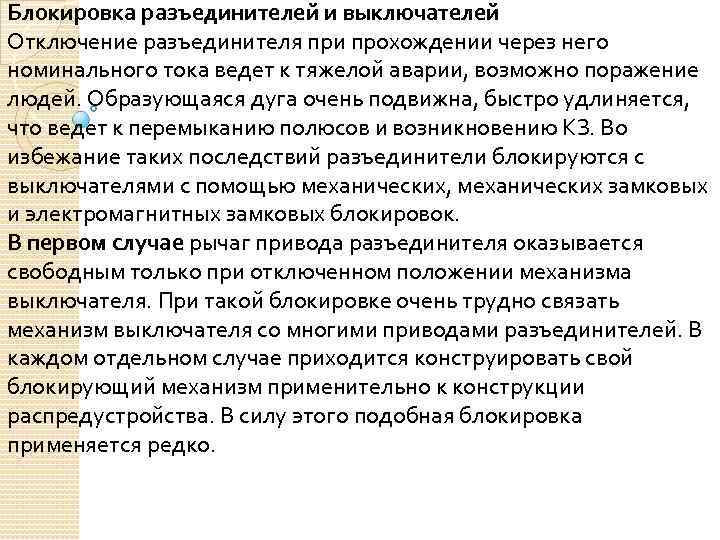

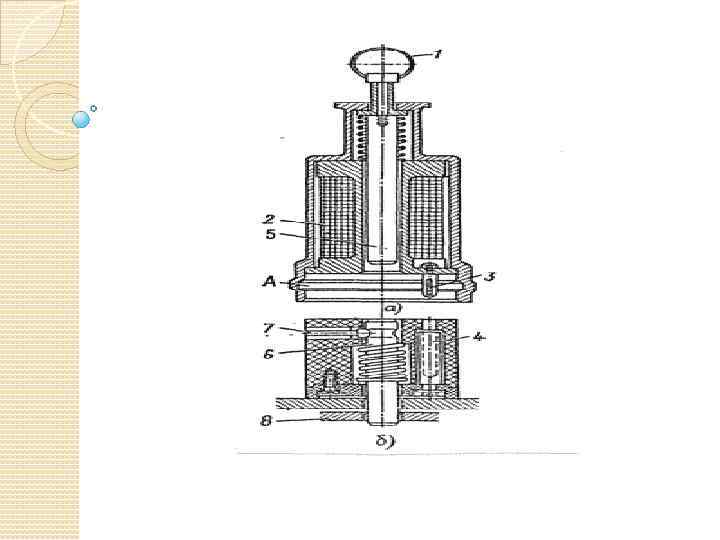

Блокировка разъединителей и выключателей Отключение разъединителя при прохождении через него номинального тока ведет к тяжелой аварии, возможно поражение людей. Образующаяся дуга очень подвижна, быстро удлиняется, что ведет к перемыканию полюсов и возникновению КЗ. Во избежание таких последствий разъединители блокируются с выключателями с помощью механических, механических замковых и электромагнитных замковых блокировок. В первом случае рычаг привода разъединителя оказывается свободным только при отключенном положении механизма выключателя. При такой блокировке очень трудно связать механизм выключателя со многими приводами разъединителей. В каждом отдельном случае приходится конструировать свой блокирующий механизм применительно к конструкции распредустройства. В силу этого подобная блокировка применяется редко.
