Раздел Водоотведение населенных мест Лекция 8 Системы водоотведения

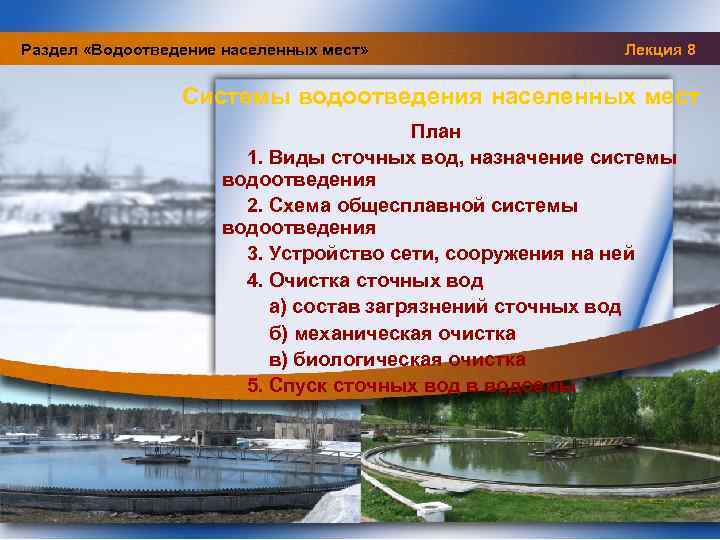

Раздел «Водоотведение населенных мест» Лекция 8 Системы водоотведения населенных мест План 1. Виды сточных вод, назначение системы водоотведения 2. Схема общесплавной системы водоотведения 3. Устройство сети, сооружения на ней 4. Очистка сточных вод а) состав загрязнений сточных вод б) механическая очистка в) биологическая очистка 5. Спуск сточных вод в водоемы

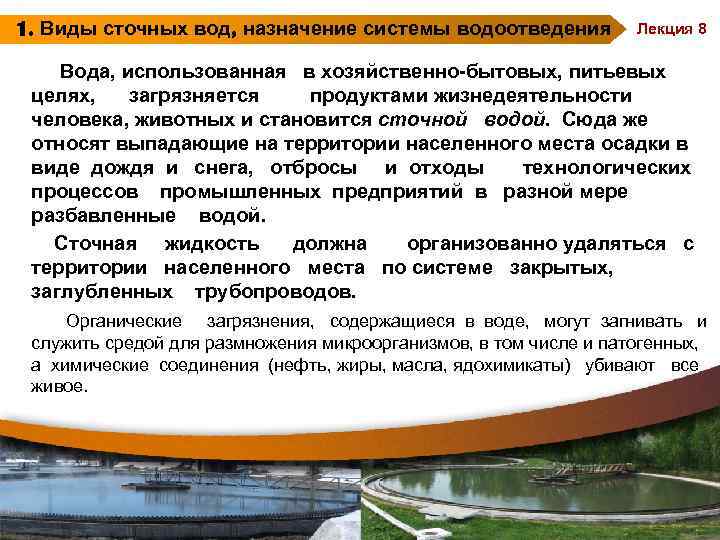

1. Виды сточных вод, назначение системы водоотведения Лекция 8 Вода, использованная в хозяйственно-бытовых, питьевых целях, загрязняется продуктами жизнедеятельности человека, животных и становится сточной водой. Сюда же относят выпадающие на территории населенного места осадки в виде дождя и снега, отбросы и отходы технологических процессов промышленных предприятий в разной мере разбавленные водой. Сточная жидкость должна организованно удаляться с территории населенного места по системе закрытых, заглубленных трубопроводов. Органические загрязнения, содержащиеся в воде, могут загнивать и служить средой для размножения микроорганизмов, в том числе и патогенных, а химические соединения (нефть, жиры, масла, ядохимикаты) убивают все живое.

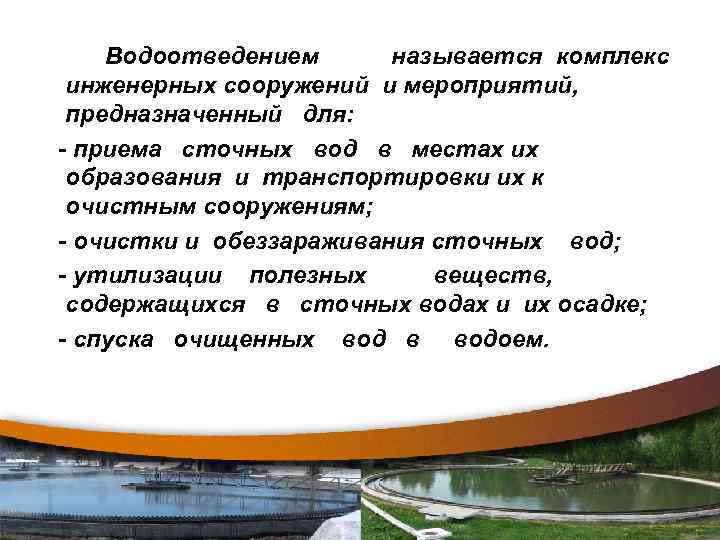

Водоотведением называется комплекс инженерных сооружений и мероприятий, предназначенный для: - приема сточных вод в местах их образования и транспортировки их к очистным сооружениям; - очистки и обеззараживания сточных вод; - утилизации полезных веществ, содержащихся в сточных водах и их осадке; - спуска очищенных вод в водоем.

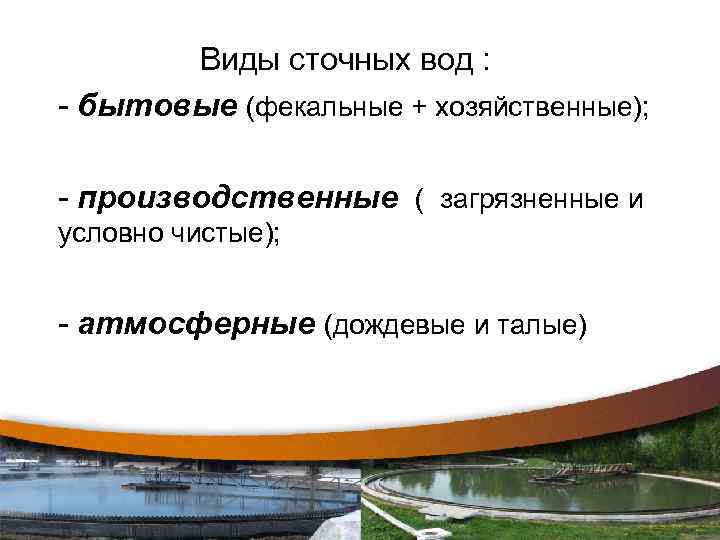

Виды сточных вод : - бытовые (фекальные + хозяйственные); - производственные ( загрязненные и условно чистые); - атмосферные (дождевые и талые)

2. Схема общесплавной системы водоотведения Лекция 8 Существует 2 вида канализации: - вывозная; - сплавная. При сплавной канализации сточные воды по подземным трубопроводам (коллекторам) транспортируются на очистные сооружения. Система общесплавная, когда все виды сточных вод, образующихся на территории населенного места, поступают в единый коллектор и передаются на очистные сооружения.

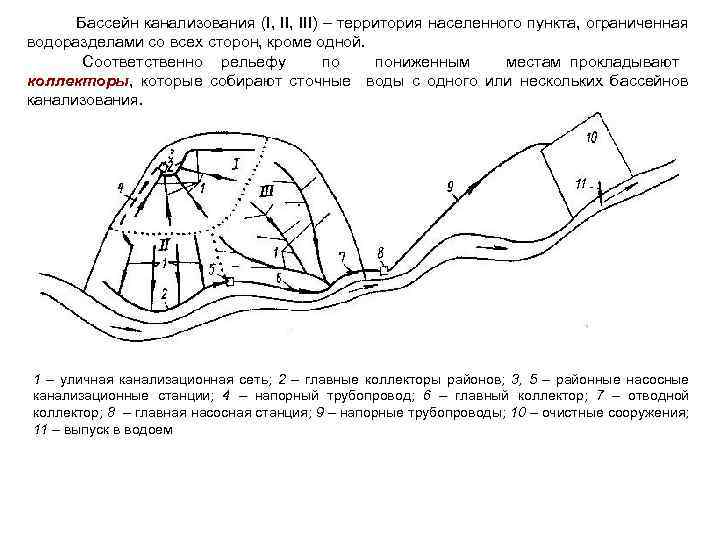

Бассейн канализования (I, III) – территория населенного пункта, ограниченная водоразделами со всех сторон, кроме одной. Соответственно рельефу по пониженным местам прокладывают коллекторы, которые собирают сточные воды с одного или нескольких бассейнов канализования. 1 – уличная канализационная сеть; 2 – главные коллекторы районов; 3, 5 – районные насосные канализационные станции; 4 – напорный трубопровод; 6 – главный коллектор; 7 – отводной коллектор; 8 – главная насосная станция; 9 – напорные трубопроводы; 10 – очистные сооружения; 11 – выпуск в водоем

Схема общесплавной системы водоотведения

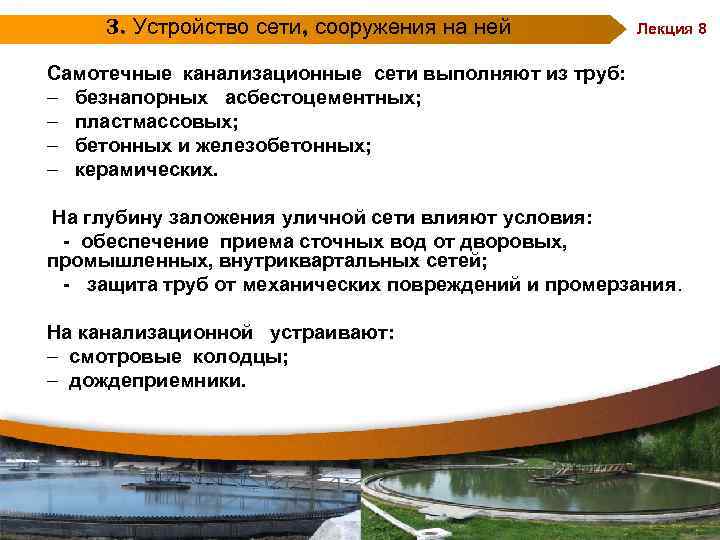

3. Устройство сети, сооружения на ней Лекция 8 Самотечные канализационные сети выполняют из труб: – безнапорных асбестоцементных; – пластмассовых; – бетонных и железобетонных; – керамических. На глубину заложения уличной сети влияют условия: - обеспечение приема сточных вод от дворовых, промышленных, внутриквартальных сетей; - защита труб от механических повреждений и промерзания. На канализационной устраивают: – смотровые колодцы; – дождеприемники.

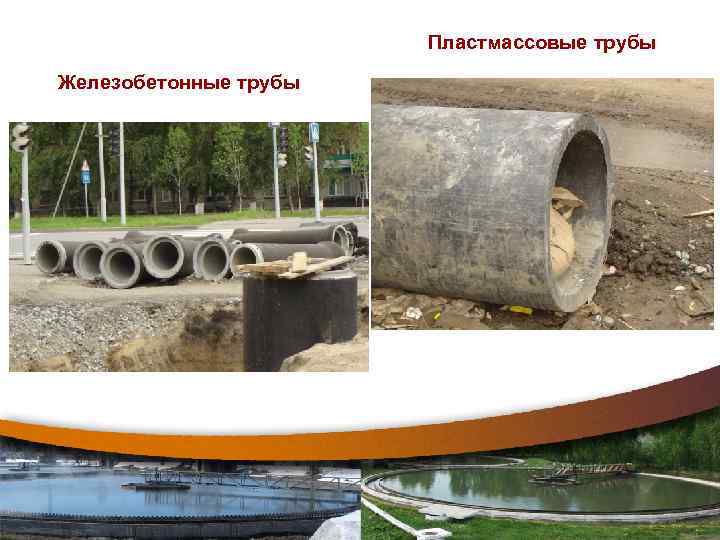

Пластмассовые трубы Железобетонные трубы

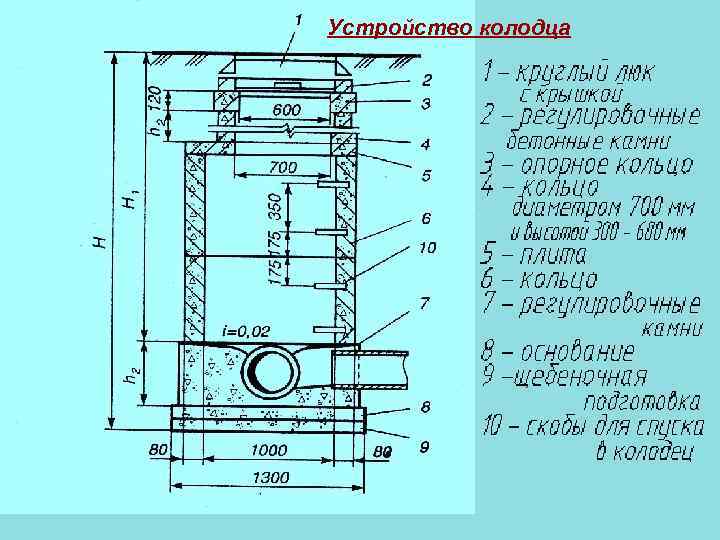

Устройство колодца

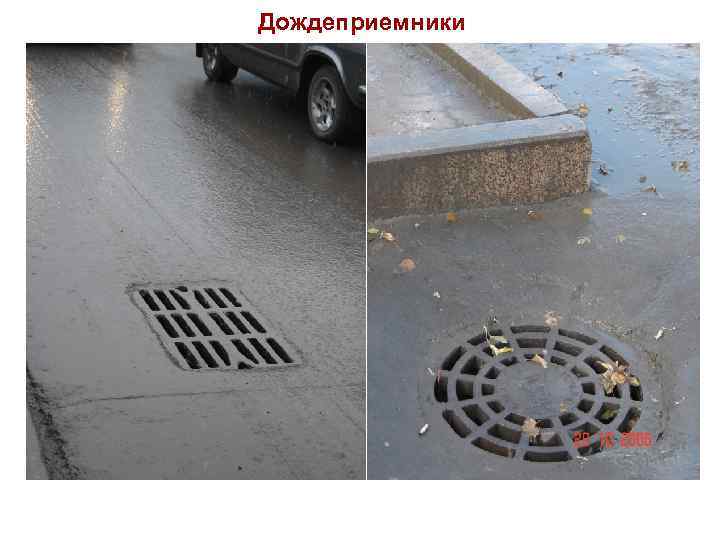

Дождеприемники

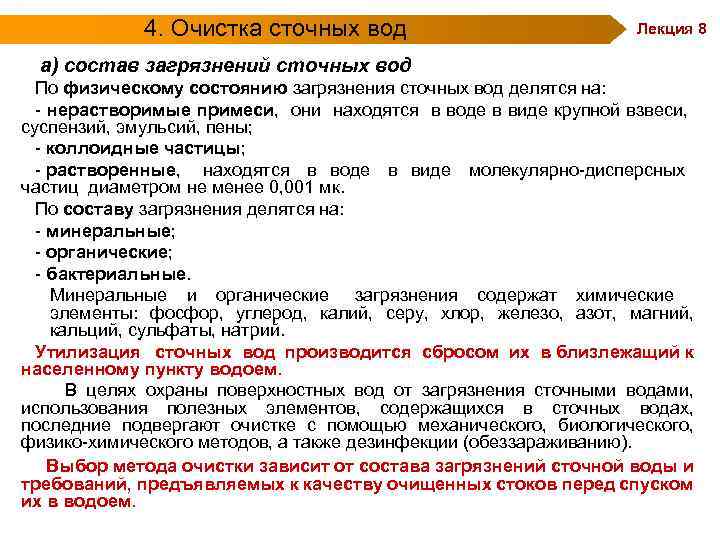

4. Очистка сточных вод Лекция 8 а) состав загрязнений сточных вод По физическому состоянию загрязнения сточных вод делятся на: - нерастворимые примеси, они находятся в воде в виде крупной взвеси, суспензий, эмульсий, пены; - коллоидные частицы; - растворенные, находятся в воде в виде молекулярно-дисперсных частиц диаметром не менее 0, 001 мк. По составу загрязнения делятся на: - минеральные; - органические; - бактериальные. Минеральные и органические загрязнения содержат химические элементы: фосфор, углерод, калий, серу, хлор, железо, азот, магний, кальций, сульфаты, натрий. Утилизация сточных вод производится сбросом их в близлежащий к населенному пункту водоем. В целях охраны поверхностных вод от загрязнения сточными водами, использования полезных элементов, содержащихся в сточных водах, последние подвергают очистке с помощью механического, биологического, физико-химического методов, а также дезинфекции (обеззараживанию). Выбор метода очистки зависит от состава загрязнений сточной воды и требований, предъявляемых к качеству очищенных стоков перед спуском их в водоем.

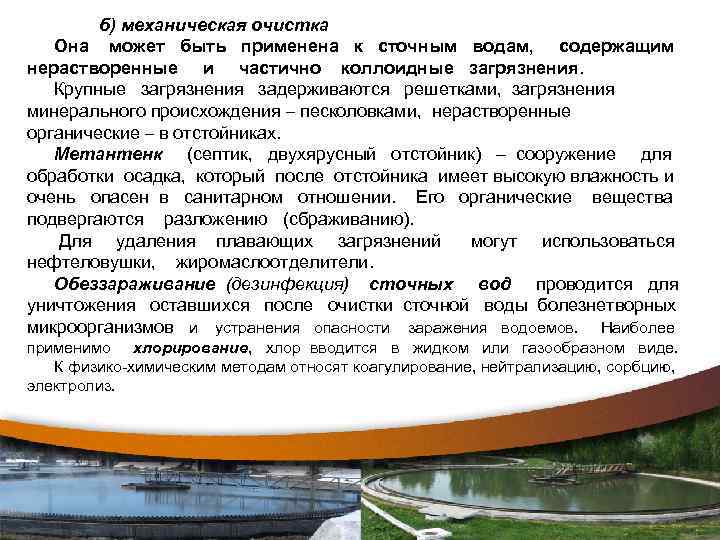

б) механическая очистка Она может быть применена к сточным водам, содержащим нерастворенные и частично коллоидные загрязнения. Крупные загрязнения задерживаются решетками, загрязнения минерального происхождения – песколовками, нерастворенные органические – в отстойниках. Метантенк (септик, двухярусный отстойник) – сооружение для обработки осадка, который после отстойника имеет высокую влажность и очень опасен в санитарном отношении. Его органические вещества подвергаются разложению (сбраживанию). Для удаления плавающих загрязнений могут использоваться нефтеловушки, жиромаслоотделители. Обеззараживание (дезинфекция) сточных вод проводится для уничтожения оставшихся после очистки сточной воды болезнетворных микроорганизмов и устранения опасности заражения водоемов. Наиболее применимо хлорирование, хлор вводится в жидком или газообразном виде. К физико-химическим методам относят коагулирование, нейтрализацию, сорбцию, электролиз.

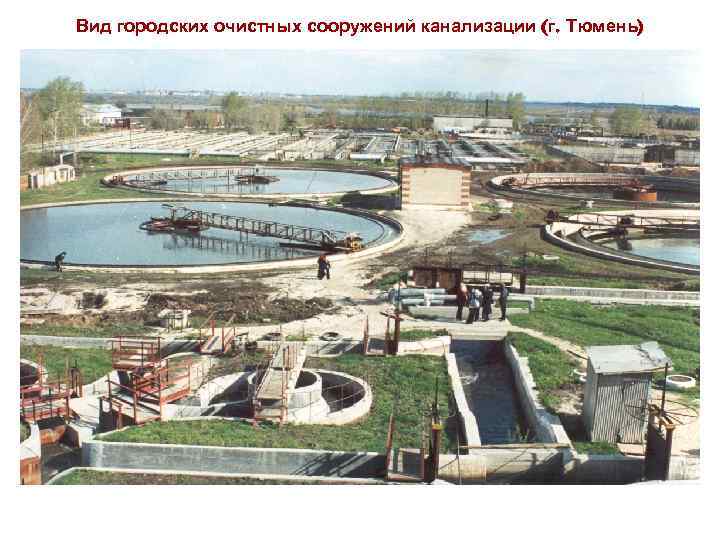

Вид городских очистных сооружений канализации (г. Тюмень)

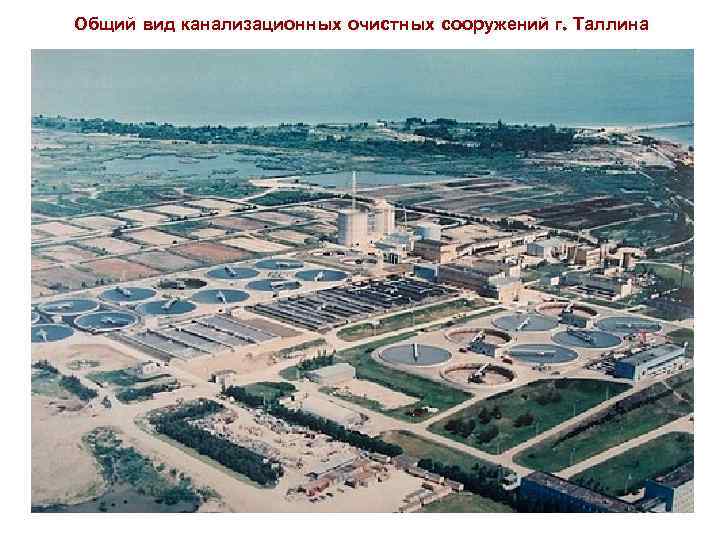

Общий вид канализационных очистных сооружений г. Таллина

Принципиальная схема механической очистки сточных вод

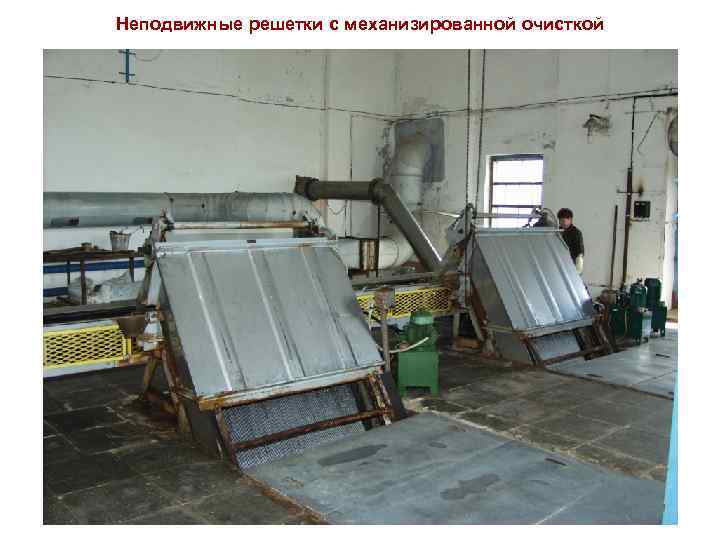

Неподвижные решетки с механизированной очисткой

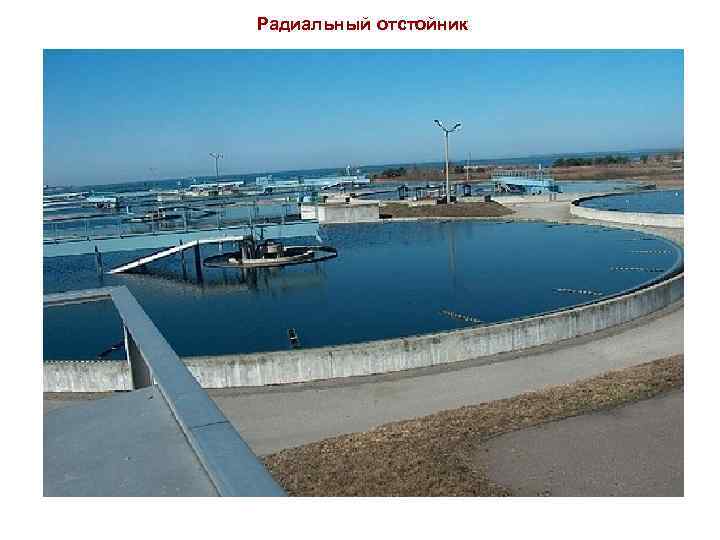

Радиальный отстойник

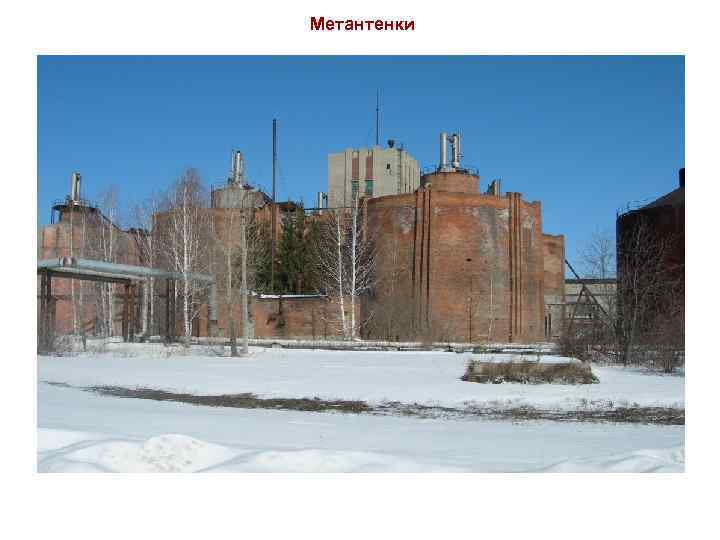

Метантенки

в) биологическая очистка Метод основан на жизнедеятельности микроорганизмов, способствующих окислению и минерализации органических веществ, которые находятся в сточных водах в растворенном виде, в виде коллоидов, тонких суспензий. Биологическая очистка может проходить в естественных или искусственных условиях.

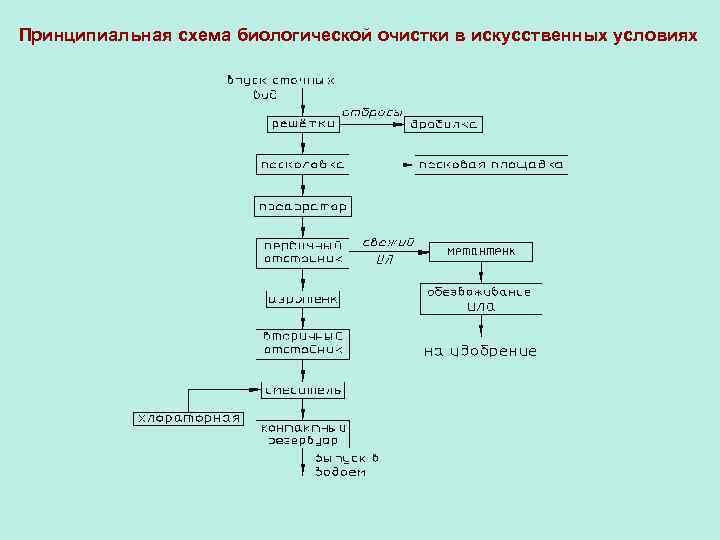

Принципиальная схема биологической очистки в искусственных условиях

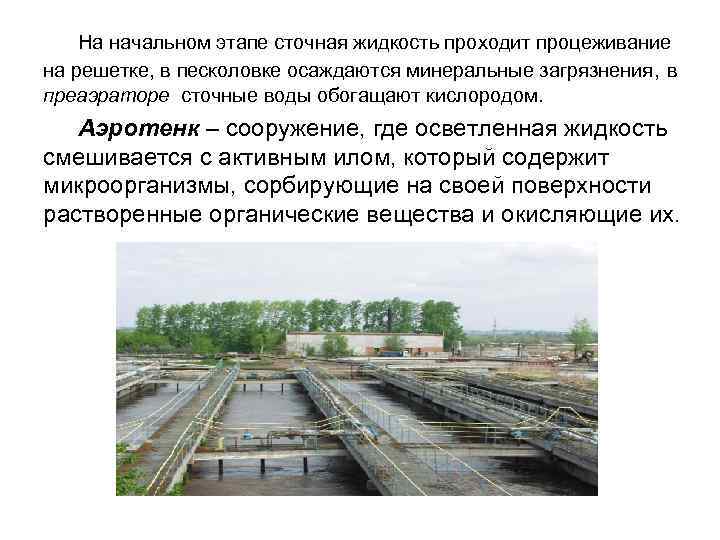

На начальном этапе сточная жидкость проходит процеживание на решетке, в песколовке осаждаются минеральные загрязнения, в преаэраторе сточные воды обогащают кислородом. Аэротенк – сооружение, где осветленная жидкость смешивается с активным илом, который содержит микроорганизмы, сорбирующие на своей поверхности растворенные органические вещества и окисляющие их.

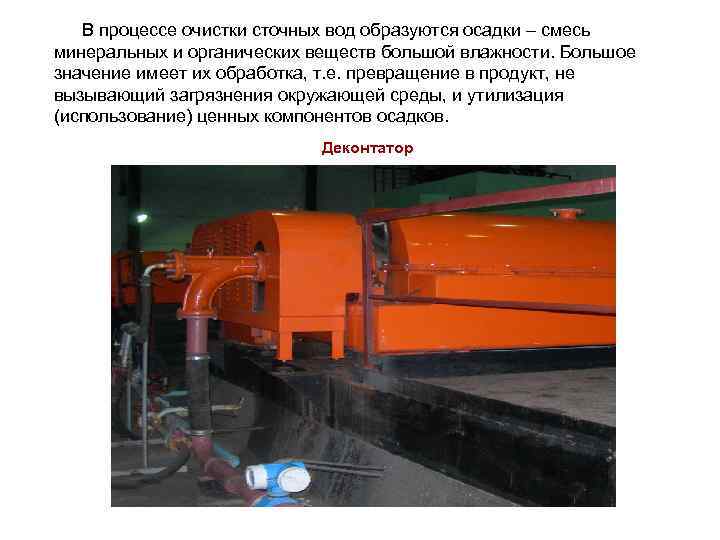

В процессе очистки сточных вод образуются осадки – смесь минеральных и органических веществ большой влажности. Большое значение имеет их обработка, т. е. превращение в продукт, не вызывающий загрязнения окружающей среды, и утилизация (использование) ценных компонентов осадков. Деконтатор

5. Спуск сточных вод в водоемы Лекция 8 При сбрасывании очищенных сточных вод в водоем необходимо соблюдать ряд условий: - запроектировать конструкцию выпуска (лучше рассеивающего); - располагать его в месте с повышенной турбулентностью потока в водоеме; - располагать на определенных расстояниях от мест отдыха населения, водозаборов, лежащих ниже по течению населенных пунктов. Место выпуска согласовывается с государственными органами санитарного надзора, рыбоохраны и другими.

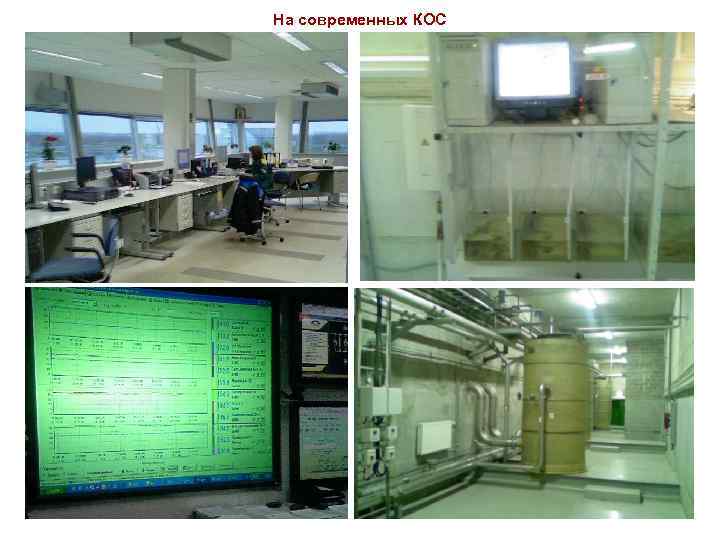

На современных КОС

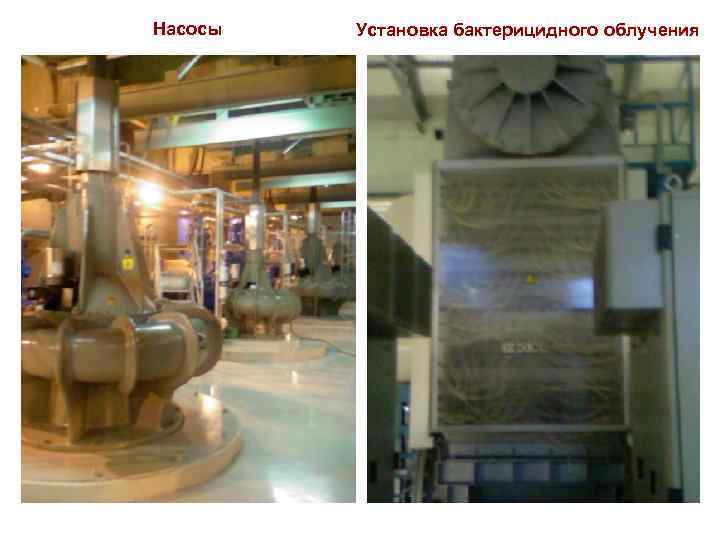

Насосы Установка бактерицидного облучения

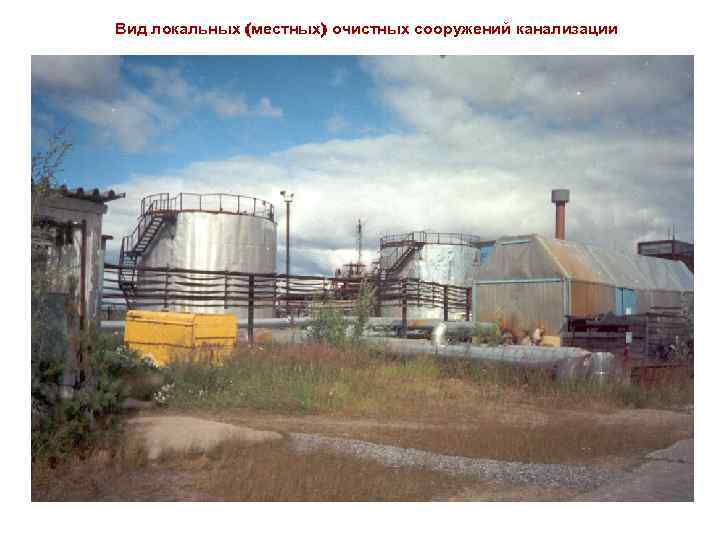

Вид локальных (местных) очистных сооружений канализации
