Раздел: ПРОЕКТИРОВАНИЕ МУЖСКОЙ ОДЕЖДЫ

Раздел: ПРОЕКТИРОВАНИЕ МУЖСКОЙ ОДЕЖДЫ Особенности построения чертежей ТБКО мужской плечевой одежды. 1. Размерная типология мужских фигур. Антропометрические исследования и разработка размерной типологии. 2. Классификация мужских фигур. Ведущие размерные признаки. 3. Прибавки. 4. Расчет основы конструкции мужского пиджака. Расчет и построение чертежа втачного рукава.

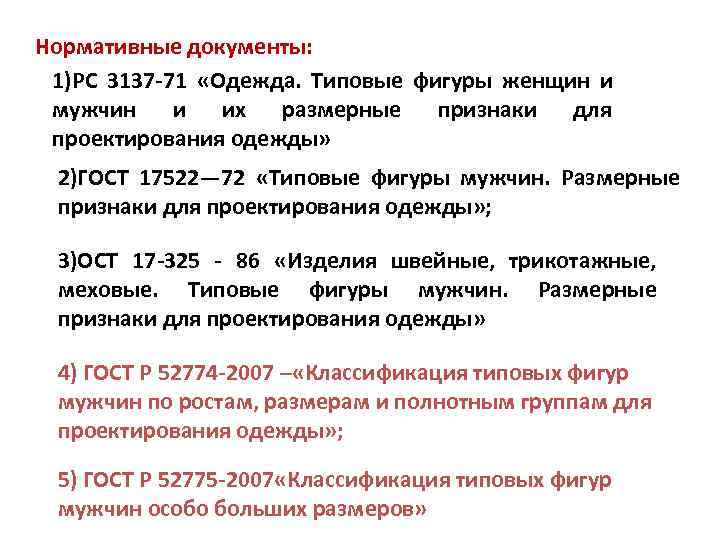

Нормативные документы: 1)РС 3137 -71 «Одежда. Типовые фигуры женщин и мужчин и их размерные признаки для проектирования одежды» 2)ГОСТ 17522— 72 «Типовые фигуры мужчин. Размерные признаки для проектирования одежды» ; 3)ОСТ 17 -325 - 86 «Изделия швейные, трикотажные, меховые. Типовые фигуры мужчин. Размерные признаки для проектирования одежды» 4) ГОСТ Р 52774 -2007 – «Классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды» ; 5) ГОСТ Р 52775 -2007 «Классификация типовых фигур мужчин особо больших размеров»

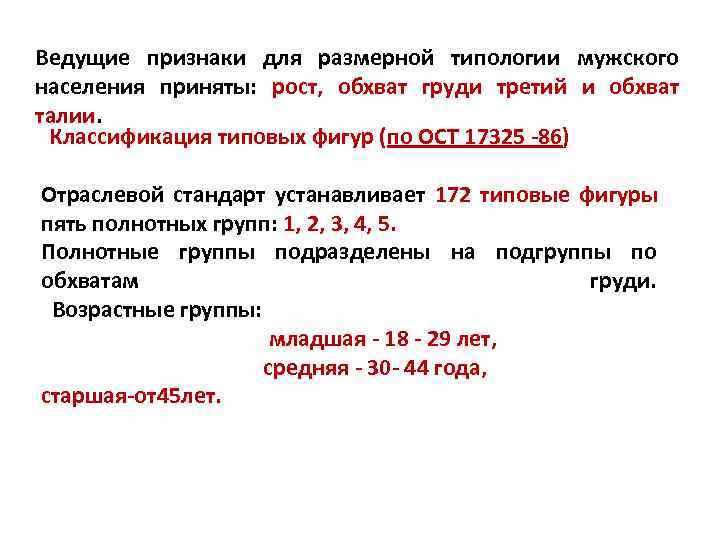

Ведущие признаки для размерной типологии мужского населения приняты: рост, обхват груди третий и обхват талии. Классификация типовых фигур (по ОСТ 17325 -86) Отраслевой стандарт устанавливает 172 типовые фигуры пять полнотных групп: 1, 2, 3, 4, 5. Полнотные группы подразделены на подгруппы по обхватам груди. Возрастные группы: младшая - 18 - 29 лет, средняя - 30 - 44 года, старшая-от45 лет.

По ГОСТ Р 52774 -2007 … 1) Общее количество типовых фигур мужчин по новой классификации - 301 2) Они сгруппированы в пять полнотных групп в размерах от 84 – го до 132 – го, в ростах от 158 см до 200 см. 3) Возрастные группы: младшая - 18 - 29 лет, средняя - 30 - 44 года, старшая- от 45 лет. По ГОСТ Р 52775 -2007… 28 типовых фигур; мужские типовые фигуры особо больших размеров сгруппированы в 3 полнотные группы с диапазоном ростов от 170 см до 192 см, в размерах от 136 см до 156 см, диапазон обхвата талии от 126 см до 152 см

Полнотная группа типовой мужской фигуры определяется: (Ог 3 - От). • для - I (Ог 3 - От)=22 см, • для - II (Ог 3 – От) =16 см, • для - III (Ог 3 – От) =10 см, • для –IV (Ог 3 – От) = 4 см, • для – V (Ог 3 – От) =2 см.

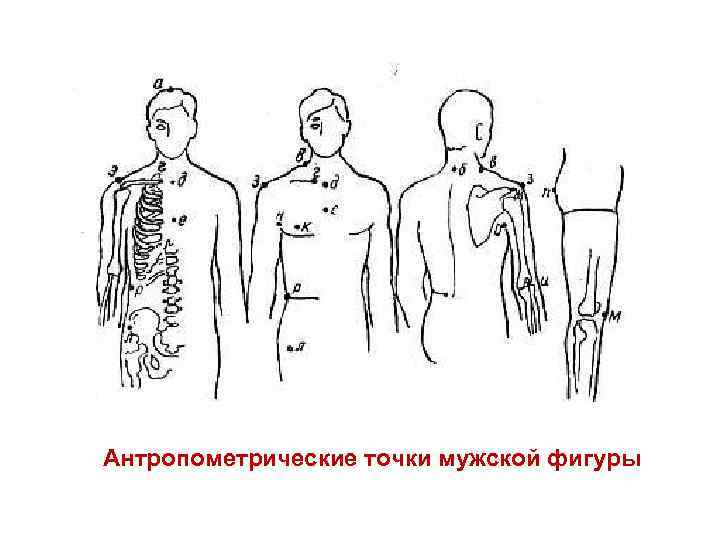

Антропометрические точки мужской фигуры

Размерные признаки типовых фигур мужчин (ГОСТ Р 52774)

Размерные признаки типовых фигур мужчин особо больших размеров (ГОСТ Р 52775 -2007)

Типы телосложения мужчин Грудной Мускульный Брюшной

Классификация типов телосложения мужчин по В. В. Бунаку № п/п Типы Признаки телосложения Жироотло- Степень Форма мужчин жение развития грудной живота спины мышц клетки 1 Грудной Слабое Плоская Впалая сутулая Грудно- Смешанные признаки I и II , с преобладанием признаков I мускульный типа Мускульно- Смешанные признаки I и II, с преобладанием признаков II грудной 2 Мускульный Умеренное Средняя Циллиндри- Прямая Волнистая ческая или прямая 3 Мускульно- Смешанные признаки III, с преобладанием признаков II брюшной Брюшно- Смешанные признаки III, с преобладанием признаков III мускульный Брюшной Обильное Слабая Коническая Округло Сутулая или -выпук или средняя лый волнистая

Конструирование мужской одежды Прибавки на свободное облегание по линии груди и бедер Величина прибавки, см, для силуэта Вид нзделия прилегающего полуприлегающего прямого Пг Пб Жилет 3 -4 1, 5 -2 5 -6 2, 5 -3 - - Пиджак 6, 5— 7 2, 5 -3 7, 5— 9, 5 4 -6 10— 11 6— 8 Пальто демисезонное, 9, 5 -10 5 -5, 5 10, 5— 12, 5 7, 5 -8, 5 12— 14 11— летнее 13 Прибавки на свободное облегание на участках спинки и полочки Величина прибавки, см, для силуэта Вид изделия прилегающего полуприлегающего прямого спинка полочка Жилет 0. 5— 0, 7 0, 5— 1 1, 2 0, 7 -1, 2 1, 5 0, 7 -1, 2 - - Пиджак 1— 13 — 1, 5 2— — 2, 5 2, 2 1, 2— 3 2, 5— 3 2, 5 -3 Пальто 1, 8— 2 2, 3 — 3 2, 5— 4 3, 3 -3, 7 3, 5 -4, 5 демисезонное, летнее

Прибавка к длине спинки до талии, к глубине проймы, ширине горловины Наименование прибавки Условное Величина прибавки, см обозначение Пиджак пальто жилет Демисезо зимнее нное и летнее К длине спинки до линии талии Пдтс 1 1, 5 2 На свободу проймы по глубине в Пспр 2 -3, для 4— 4, 5— 5 изделиях с втачными рукавами жилета 5 — 6 К ширине горловины Пшгор I 1, 5 2 Прибавки на свободное облегание к обхвату плеча Величина прибавки, см, для изделий Характеристика рукава пиджак Пальто демисезонное и летнее Узкий- 7— 8 10, 5— 11, 5 Нормальный 8— 11 12— 14 Расширенный 11, 5— 12, 5 14, 5— 15, 5

Величина отвода средней линии спинки на уровне линии талии (ТТ 1) Величина отвода средней линии Силуэт спинки на уровне талии, см спинка разрезная спинка со швом неразрезная (без шва) Прямой 1, 5 2, 0 Полуприлегающий 2, 0 2, 5 Прилегающий 2, 5 3, 0

Чертеж конструкции мужского пиджака

МУЖСКИЕ БРЮКИ Исходные данные: Размерные признаки - Ст, Сб, Дткб, Дб Прибавки – Пб, Пт. Передняя половинка 1. То. Но = Дб; 2. Вс = То. Я 1 = 0, 5 Сб – (01 -2)см+ модное оформление; 3. Я 1 Б 1= 1/3 Вс (без учета модного оформления) ; 4. То. Ко = Дткб 5. То 1= 0, 1( Сб – Ст ); 6. Б 1 Б 2 = 0, 5 Сб + (0, 5÷ 0, 7)Пб 7. Я 2 Я 3 = 0, 1(Сб+Пб) 8. То. Т = (Б 1 Б 2 + Я 2 Я 3) / 2 9. ЯЯ 1 = ЯЯ 3 = (Б 1 Б 2 + Я 2 Я 3) / 2 10. Б 2 Б 21 = 0, 5÷ 0, 7 см 11. Я 2 1 = 0, 4 Я 2 Б 2 12. НН 1 = Шн – 2 см 13. Т 2 Т 4 = 0, 5(Ст + Пт) + р-р выт. и складки выт-ка = 2 -2, 5 см; складки = 3 -5 см; длина выт -ки 1/3 Вс)

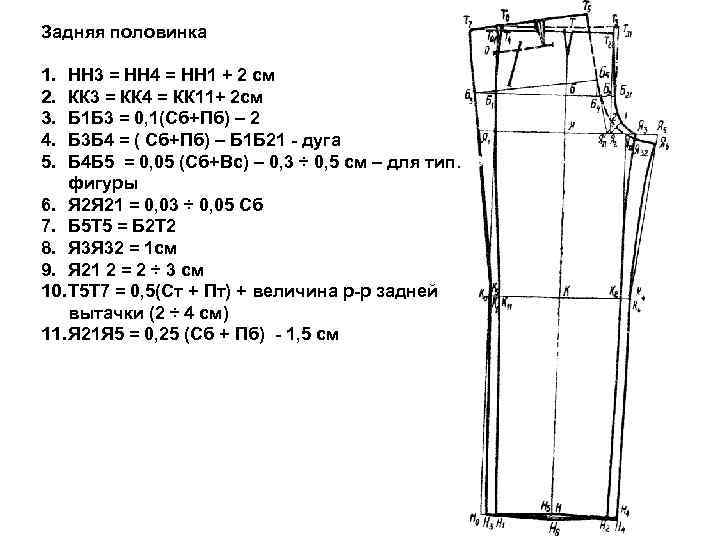

Задняя половинка 1. НН 3 = НН 4 = НН 1 + 2 см 2. КК 3 = КК 4 = КК 11+ 2 см 3. Б 1 Б 3 = 0, 1(Сб+Пб) – 2 4. Б 3 Б 4 = ( Сб+Пб) – Б 1 Б 21 - дуга 5. Б 4 Б 5 = 0, 05 (Сб+Вс) – 0, 3 ÷ 0, 5 см – для тип. фигуры 6. Я 2 Я 21 = 0, 03 ÷ 0, 05 Сб 7. Б 5 Т 5 = Б 2 Т 2 8. Я 3 Я 32 = 1 см 9. Я 21 2 = 2 ÷ 3 см 10. Т 5 Т 7 = 0, 5(Ст + Пт) + величина р-р задней вытачки (2 ÷ 4 см) 11. Я 21 Я 5 = 0, 25 (Сб + Пб) - 1, 5 см

Построение мужского жилета Особенности : 1. Ширина сетки = Сг. III +Пг+0, 6 ТТ 1 (ТТ 1 =2, 5 см) 2. Не закладываем плечевую накладку 3. Сокращаем плечо на 1/3 ÷ ¼ ширины плеча 4. ∑В = (Сг+Пг) – (Ст+Пт) – (ТТ 11 - Гг) 5. Б. в = 0, 5 ∑В; з. в. = 0, 3 ∑В; П. в = 0, 2 ∑В; задняя вытачка – под вертикалью б. с. - не доходит до уровня груди на 7, 5 см; Боковая смещена от середины проймы на 3, 5 см; передняя – по оси прямой смещенной относит Г 6 на 1, 5 см внизу относительно середины низа на 1, 5 см. Жилет ниже талии на 10 см
