Раздел II Организация связи и оповещения Управление единой

Раздел II Организация связи и оповещения «Управление единой системой осуществляется с использованием систем связи и оповещения, представляющих собой организационнотехническое объединение сил, средств связи и оповещения, сетей вещания, каналов сети связи общего пользования и ведомственных сетей связи, обеспечивающих доведение информации и сигналов оповещения до органов управления, сил единой системы и населения» Положение о Единой гос. системе предупреждения и ликвидации ЧС. Утверждено постановлением Правительства РФ от 30. 12. 2003 г. № 794

Тема 5 Основы организации связи Занятие № 1. Основы организации связи ЛЕКЦИЯ Учебные вопросы 1. Задачи и требования, предъявляемые к связи. 2. Требования, предъявляемые к системам связи. 3. Принципы и способы организации связи.

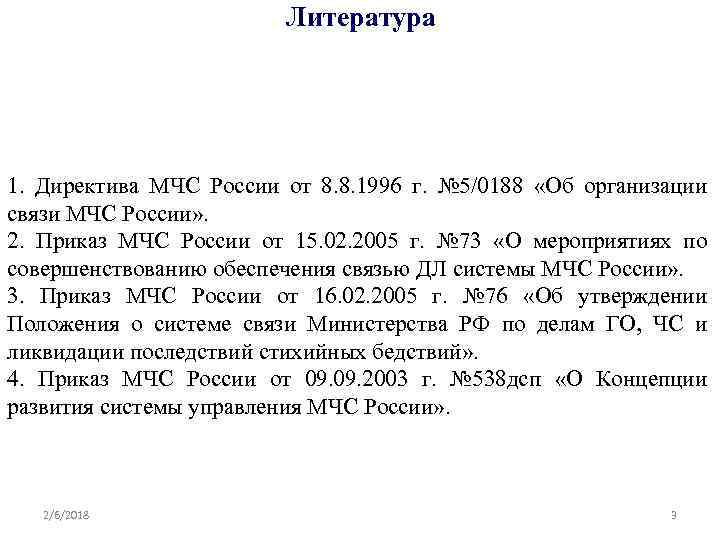

Литература 1. Директива МЧС России от 8. 8. 1996 г. № 5/0188 «Об организации связи МЧС России» . 2. Приказ МЧС России от 15. 02. 2005 г. № 73 «О мероприятиях по совершенствованию обеспечения связью ДЛ системы МЧС России» . 3. Приказ МЧС России от 16. 02. 2005 г. № 76 «Об утверждении Положения о системе связи Министерства РФ по делам ГО, ЧС и ликвидации последствий стихийных бедствий» . 4. Приказ МЧС России от 09. 2003 г. № 538 дсп «О Концепции развития системы управления МЧС России» . 2/6/2018 3

1 -й учебный вопрос Задачи и требования, предъявляемые к связи 2/6/2018 4

Рис. Взаимодействие процессов и систем управления и связи. Лицо, или группа должностных лиц, наделенных правами и выполняющих обязанности по управлению подчиненными силами и средствами называются органами управления. Пункты управления – места, оборудованные для выполнения своих обязанностей должностными лицами органов управления в различных условиях обстановки. Информационное направление – совокупность двух органов или пунктов управления, между которыми осуществляется устойчивый, регулярный обмен информацией. Направление связи – совокупность технических средств, реализующих процесс связи на информационном направлении. 2/6/2018 5

Общая задача связи - совокупность следующих задач: • • связь командования (управления); связь оповещения; связь взаимодействия; связь обеспечения. Общая задача связи рассматривается как совокупность следующих задач: • обеспечение устойчивого управления подчиненными органами управления, а также силами и формированиями; • обеспечение передачи сигналов и информации оповещения органам управления, силам и населению РФ в установленные сроки; • обеспечение различными видами связи оперативных групп всех уровней РСЧС в районах ЧС с целью организации взаимодействия с ОГ ФОИВ, входящих в РСЧС, и управления АСДНР; • обеспечение обмена данными между комплексами средств автоматизации (КСА) стационарных и мобильных ПУ федеральных и др. органов исполнительной власти, входящих в РСЧС; • обеспечение информационного обмена с взаимодействующими органами управления стран СНГ и международных организаций.

Рис. Требования, предъявляемые к связи как процессу Своевременность характеризует способность связи обеспечивать передачу (доставку) сообщений или ведение переговоров в заданные сроки. Достоверность характеризует способность системы связи обеспечивать воспроизведение передаваемых сообщений в пунктах получения с заданной точностью. Безопасность характеризует способность связи обеспечивать конфиденциальность содержания передаваемых (принимаемых) сообщений и ее целостность.

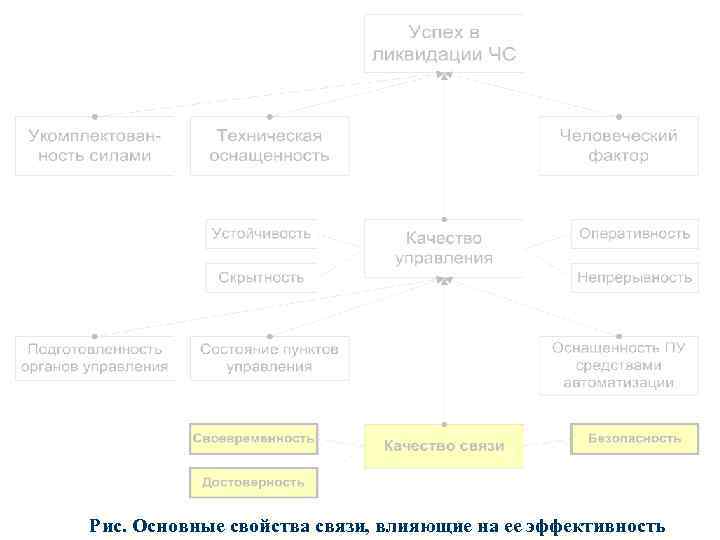

Рис. Основные свойства связи, влияющие на ее эффективность

Род связи – классификационная группа связи, выделяемая по среде распространения сигналов электросвязи или применяемым средствам. По применяемым средствам связь подразделяют на связь средствами электросвязи, подвижными и сигнальными средствами, применяемыми для передачи коротких команд и донесений с помощью заранее установленных зрительных и звуковых сигналов. Рода связи: • радиосвязь: тропосферная, ионосферная, наземная, метеорная, спутниковая, космическая и радиорелейная, • проводная, • оптическая, • волоконно-оптическая, 2/6/2018 • гидроакустическая. Вид связи – классификационная группа связи, выделяемая по виду сообщения. Каждый вид военной связи может предоставлять различные функциональные возможности, которые называются "услугами связи". Например, вид связи "передача данных" обеспечивает передачу файлов, электронную почту и т. д. Виды связи: • телефонная, • телеграфная, • передача данных, • факсимильная, • видеотелефонная, • фельдъегерско-почтовая, • сигнальная 9

2 -й учебный вопрос Требования, предъявляемые к системам связи 2/6/2018 10

Система связи – часть системы управления, представляющая собой совокупность взаимоувязанных и согласованных по задачам, месту и времени действий узлов и линий связи различного назначения, развертываемых или создаваемых по единому плану. СС относится к числу сложных иерархических организационнотехнических и динамических систем открытого типа. Сложность проявляется в большом числе взаимосвязанных частей и элементов, многообразии связей между ними и значительной разветвленности. Иерархичность – в том, что она является составной частью системы управления и, в свою очередь, имеет в своем составе иерархически соотнесенные части, элементы, подсисистемы. Кроме того, некоторые элементы входят в состав СС вышестоящего ОУ. Динамичность - проявляется в изменении ее состояния во времени под воздействием различных факторов. Открытость – во взаимодействии с другими системами и подверженности воздействию значительного числа факторов, многие из 2/6/2018 11 которых носят случайный ( вероятностный ) характер.

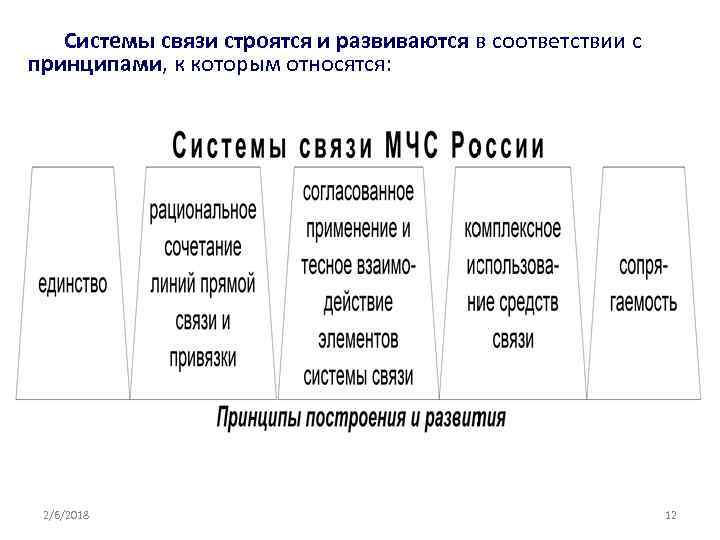

Системы связи строятся и развиваются в соответствии с принципами, к которым относятся: 2/6/2018 12

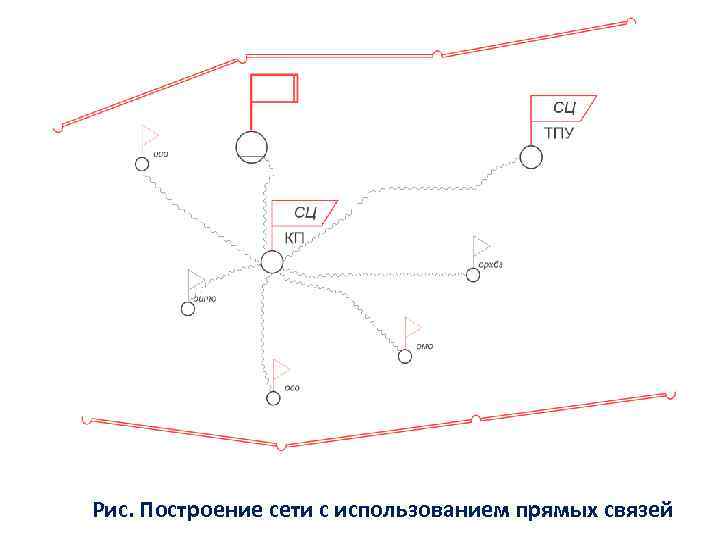

Рис. Построение сети с использованием прямых связей

Рис. Построение сети через опорные (вспомогательные) узлы связи

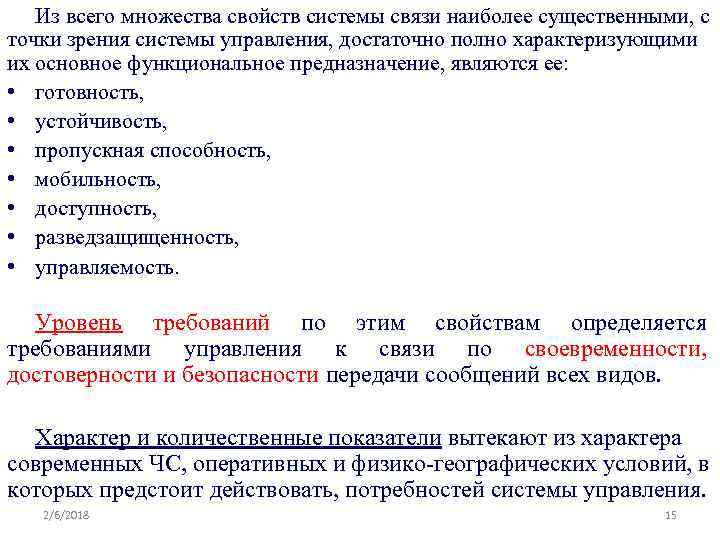

Из всего множества свойств системы связи наиболее существенными, с точки зрения системы управления, достаточно полно характеризующими их основное функциональное предназначение, являются ее: • готовность, • устойчивость, • пропускная способность, • мобильность, • доступность, • разведзащищенность, • управляемость. Уровень требований по этим свойствам определяется требованиями управления к связи по своевременности, достоверности и безопасности передачи сообщений всех видов. Характер и количественные показатели вытекают из характера современных ЧС, оперативных и физико-географических условий, в которых предстоит действовать, потребностей системы управления. 2/6/2018 15

Основные свойства системы связи

Готовность системы связи – это ее способность в любое время и в любых условиях обстановки выполнять задачи по обеспечению управления силами и средствами. Важнейшими элементами готовности системы связи являются: • постоянная готовность к обеспечению управления в любых условиях обстановки; • укомплектованность и обеспеченность формирований связи; • постоянная готовность техники к применению; • постоянная готовность подразделений связи к отмобилизованию и доукомплектованию. Устойчивость – способность системы связи обеспечивать управление при всех воздействующих на него факторах. В соответствии с характером воздействия этих факторов на систему связи устойчивость определяется живучестью, помехоустойчивостью и надежностью • Живучесть – способность системы связи обеспечивать управление силами в условиях воздействия поражающих факторов ЧС. • Помехоустойчивость – способность системы связи обеспечивать управление в условиях воздействия помех всех видов, как взаимных, так и преднамеренных. • Надежность – способность систем связи обеспечивать связь, сохраняя во времени значение эксплуатационных показателей в пределах, соответствующих условиям эксплуатации, технического 2/6/2018 17 обслуживания, восстановления и ремонта.

Устойчивость Способность системы связи обеспечивать управление при всех воздействующих факторах Живучесть Помехоустойчивость Надежность Способность системы связи обеспечивать управление в условиях воздействия ЧС Способность системы связи обеспечивать управление в условиях воздействия помех всех видов Способность системы связи обеспечивать связь, сохраняя во времени значения эксплуатационных показателей в пределах, соответствующих условиям эксплуатации, технического обслуживания, восстановления и ремонта Помехозащищенность ЭМС РЭС Способность системы связи обеспечивать управление в условиях воздействия преднамеренных помех Способность РЭС одновременно функционировать в реальных условиях эксплуатации с требуемым качеством и не создавать недопустимых радиопомех другим РЭС 2/6/2018 Техническая надежность Эксплуатационная надежность Характеристика, учитывающая способность средств связи к безотказной работе, заложенная при их разработке и изготовлении Характеристика, учитывающая возможность выхода из строя средств связи из-за ошибок, допускаемых обслуживающим личным составом 18

Пропускная способность системы связи заключается в обеспечении своевременной передачи (приема) заданных потоков сообщений в единицу времени. Мобильность системы связи характеризует ее способность в установленные сроки развертываться, свертываться и изменять структуру и место развертывания при подготовке и в ходе действий в соответствии со складывающейся обстановкой. Доступность связи – способность системы связи обеспечивать должностным лицам органов управления и оперативному составу пунктов управления различных звеньев пользования ресурсами системы связи при сохранении установленных приоритетов и способов установления связи. Разведывательная защищенность - характеризует способность системы связи противостоять всем видам разведки противника. Управляемость – способность системы связи изменять своё состояние в заданных пределах при воздействиях на её элементы со стороны органов управления связью в соответствии с изменениями обстановки. Одно из свойств, присущих системе связи, в т. ч. военного назначения. 2/6/2018 19

В общем случае в структуру системы связи входят следующие элементы: 1. узлы связи пунктов управления; 2. • • • сеть связи, включающую: линии прямой связи; линии (сети) привязки (доступа); арендуемые элементы опорной телекоммуникационной сети (сети связи общего пользования); 3. систему управления связью; 4. резерв сил и средств связи; 5. систему технического обеспечения связи. 2/6/2018 20

Узел связи пункта управления (УС ПУ) – организационнотехническое объединение сил, средств связи и автоматизированного управления, развернутых на пункте управления для обмена информацией в процессе управления силами. Линии прямой связи между ПУ развертываются наиболее мобильными средствами и предназначаются для обеспечения связи непосредственно между УС ПУ. Для их развертывания используются средства радио-, малоканальной радиорелейной, спутниковой и проводной связи. Линии (сеть) привязки (доступа) предназначаются для передачи каналов связи, образованных опорной сетью (каналов ССОП) на УС ПУ. Для их развертывания используются проводные, радиорелейные, или спутниковые средства связи. Резерв сил и средств связи предназначен для решения задач, вызванных изменениями обстановки. Он создается за счет штатных подразделений (формирований) связи. Израсходованные резервы должны в возможно короткие сроки восстанавливаться. 2/6/2018 22

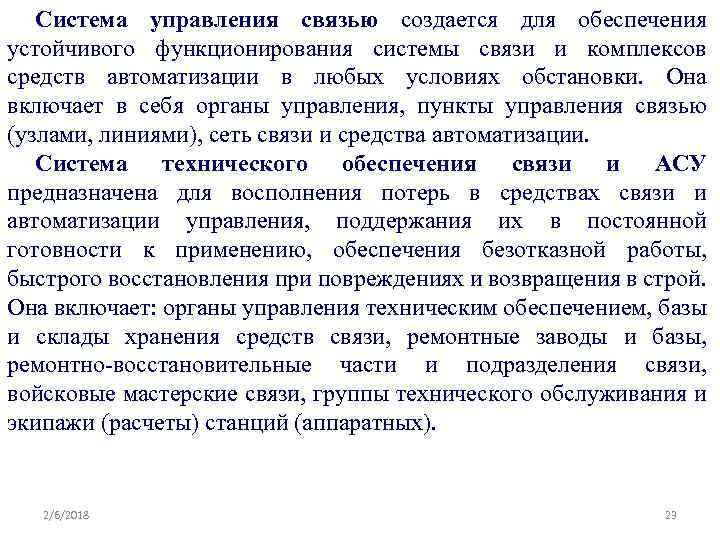

Система управления связью создается для обеспечения устойчивого функционирования системы связи и комплексов средств автоматизации в любых условиях обстановки. Она включает в себя органы управления, пункты управления связью (узлами, линиями), сеть связи и средства автоматизации. Система технического обеспечения связи и АСУ предназначена для восполнения потерь в средствах связи и автоматизации управления, поддержания их в постоянной готовности к применению, обеспечения безотказной работы, быстрого восстановления при повреждениях и возвращения в строй. Она включает: органы управления техническим обеспечением, базы и склады хранения средств связи, ремонтные заводы и базы, ремонтно-восстановительные части и подразделения связи, войсковые мастерские связи, группы технического обслуживания и экипажи (расчеты) станций (аппаратных). 2/6/2018 23

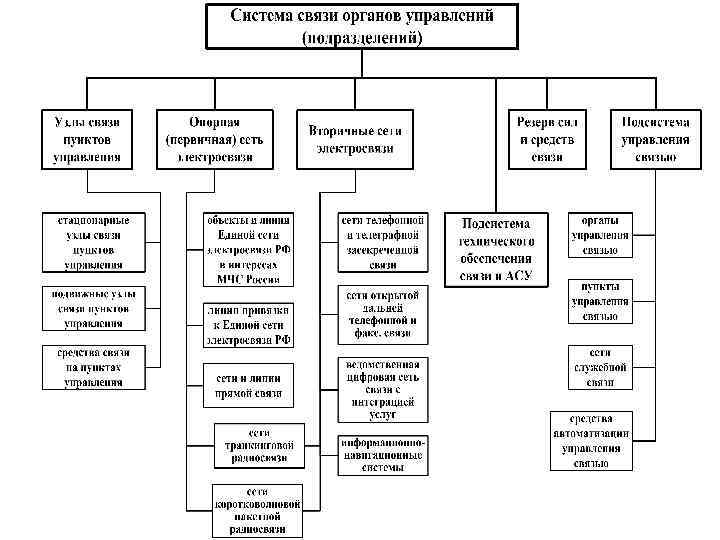

2/6/2018 Рис. Структура системы связи 24

3 -й учебный вопрос Принципы и способы организации связи 2/6/2018 25

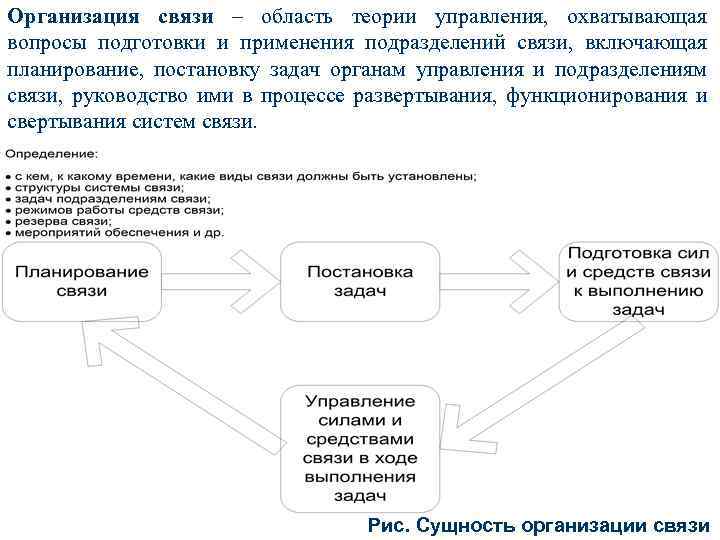

Организация связи – область теории управления, охватывающая вопросы подготовки и применения подразделений связи, включающая планирование, постановку задач органам управления и подразделениям связи, руководство ими в процессе развертывания, функционирования и свертывания систем связи. Рис. Сущность организации связи

Теория организации связи – система научных знаний, отражающая современные взгляды на роль и место связи в управлении силами, порядок, тактику и способы применения сил и средств связи. Практика организации связи – приобретение навыков в применении теоретических положений в организации связи в условиях повышенной готовности и ЧС. Принципы организации связи – это наиболее общие, основополагающие идеи и положения, определяющие порядок и способы применения сил и средств для создания систем связи и обеспечения их эффективного функционирования, т. е они в концентрированном виде отражают установившиеся взгляды на основные вопросы организации связи и построения систем связи, определяют направления практической деятельности подразделений связи, выступают исходной базой принятии решения на организацию связи и ее планировании.

Принципы организации связи: 1. Соответствие связи требованиям управления, структуре группировки сил и решаемым задачам, которое предполагает: общее руководство связью командира (начальника) и начальника штаба (оперативного органа), а непосредственное – начальника связи; управление связью должно характеризоваться активностью, решительностью, умелым маневром и наращиванием усилий на важнейших направлениях действий группировки, грамотным использованием резерва связи, всесторонним обеспечением; ответственность старшего органа управления за связь с подчиненными; при этом, как вышестоящие, так и подчиненные органы управления обязаны принимать все меры для установления связи, а при потере связи – для немедленного ее восстановления; связь устанавливается с непосредственно подчиненными, а также на одну инстанцию ниже; в некоторых случаях – до низшего звена; своевременное планирование связи; она организуется в соответствии с решением командира (начальника), указаниями начальника штаба (оперативного органа) и распоряжением по связи вышестоящего органа управления исходя из наличия, состояния сил и средств связи, времени на развертывание системы связи, а также с учетом воздействия негативных факторов ЧС; территориальность (масштабность); организация связи должна осуществляться на всей территории, подверженной воздействию ЧС, на территории действий группировки сил РСЧС; регламентацию организации связи взаимодействия; связь между взаимодействующими органами управления, силами министерств и ведомств в зоне ЧС организуется распоряжением органа управления, организующего взаимодействие. 2/6/2018 28

Принципы организации связи: 2. Опережающая готовность системы связи относительно готовности органов управления и группировки сил. 3. Максимальное использование потенциала связи для выполнения требований управления; для организации связи должны применяться те рода и виды связи, такие средства, которые по своим свойствам наиболее полно обеспечивают управление в данных конкретных условиях. 2/6/2018 29

Радионаправление – способ организации радиосвязи между двумя пунктами управления (командирами, штабами). Рис. Организация связи в радионаправлении

Радиосеть – способ организации радиосвязи между тремя и более пунктами управления (командирами, штабами) - на общей частоте, на различных частотах приема и передачи, на одной вызывной и нескольких рабочих частотах, на частотах передатчиков (комбинированная), на частотах дежурного приема, в абонентской радиосети. Рис. Организация связи в радиосети на одной частоте Рис. Организация связи в радиосети на двух частотах

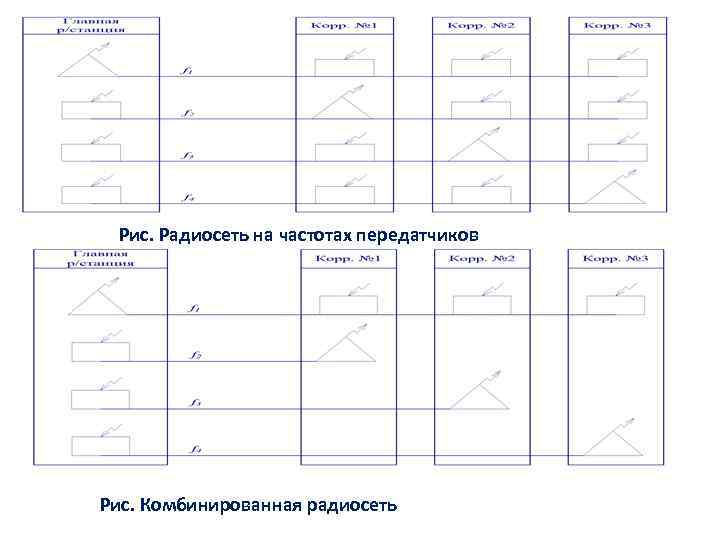

Рис. Радиосеть на частотах передатчиков Рис. Комбинированная радиосеть

Рис. Транкинговая радиосеть (частотный метод множественного доступа) Рис. Радиосвязь через промежуточную станцию

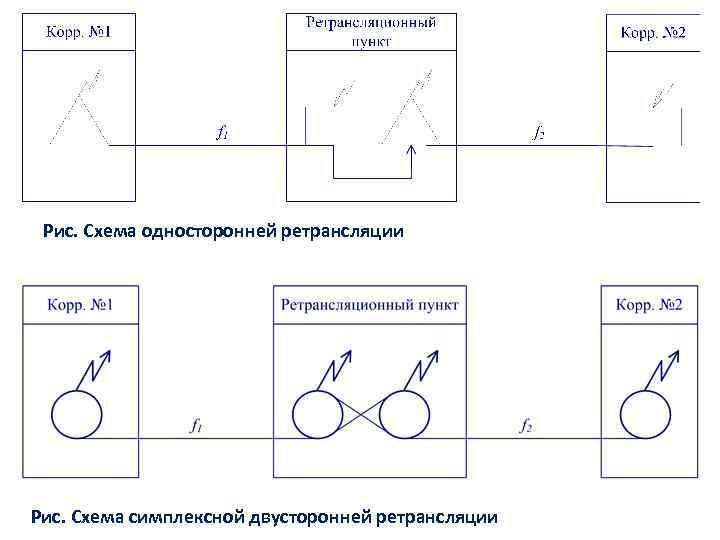

Рис. Схема односторонней ретрансляции Рис. Схема симплексной двусторонней ретрансляции

Направление спутниковой связи Узловая сеть спутниковой связи Сеть спутниковой связи с предоставлением ресурса по требованию

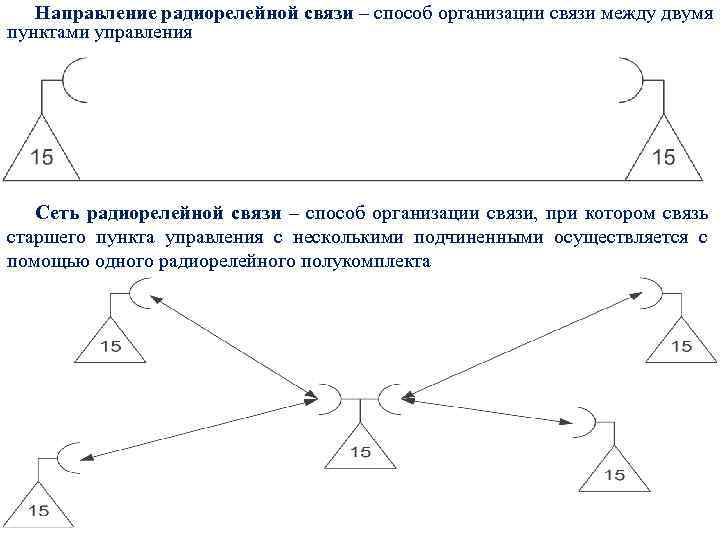

Направление радиорелейной связи – способ организации связи между двумя пунктами управления Сеть радиорелейной связи – способ организации связи, при котором связь старшего пункта управления с несколькими подчиненными осуществляется с помощью одного радиорелейного полукомплекта

Ось радиорелейной связи – способ организации связи, при котором связь старшего пункта управления с несколькими подчиненными осуществляется по одной радиорелейной линии в направлении перемещения

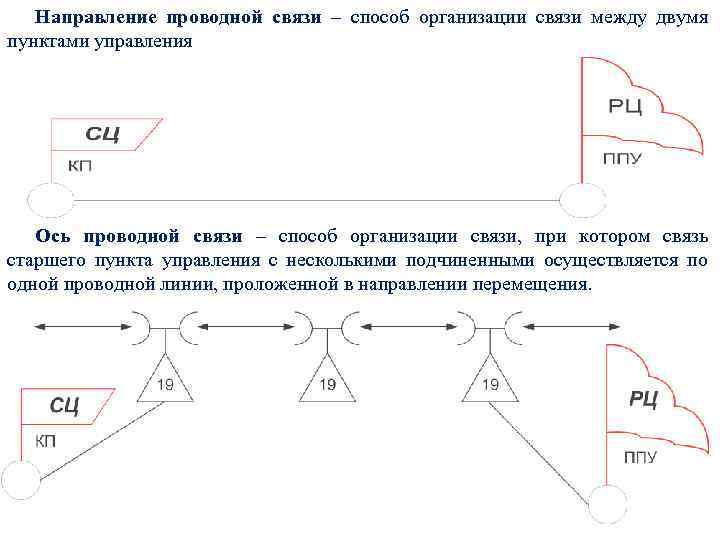

Направление проводной связи – способ организации связи между двумя пунктами управления Ось проводной связи – способ организации связи, при котором связь старшего пункта управления с несколькими подчиненными осуществляется по одной проводной линии, проложенной в направлении перемещения.

Ось проводной связи – способ организации связи, при котором связь старшего пункта управления с несколькими подчиненными осуществляется по одной проводной линии, проложенной в направлении перемещения
