Раздел 4 Производство стали Лекция 25

Раздел № 4. Производство стали Лекция № 25. Тема: Непрерывная разливка стали.

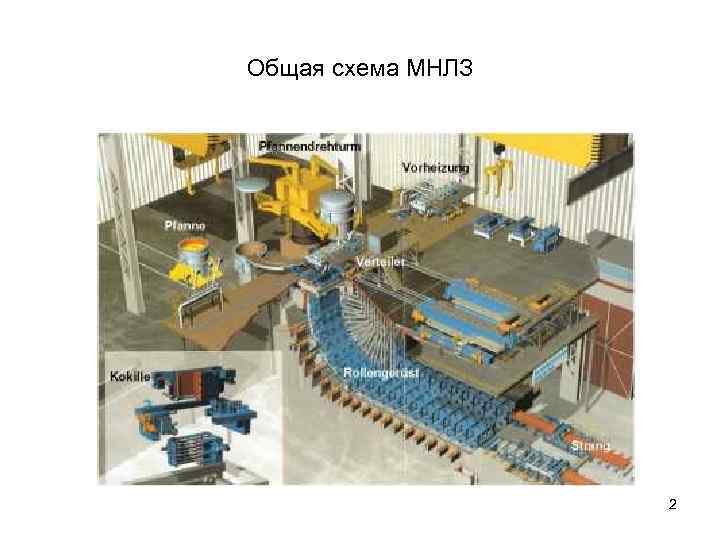

Общая схема МНЛЗ 2

Общая схема МНЛЗ с электромагнитным перемешиванием 3

Разновидности МНЛЗ с вытягиванием слитка из кристаллизатора 4

Схема отливки и затвердевания непрерывного слитка 1 – кристаллизатор; 2— жидкий металл; З —твердый металл; 4 — опорный ролик; 5 — форсунка для подачи воды на слиток; 6 — тянущие валки 5

Схема МНЛЗ вертикального типа 1 — сталеразливочный ковш; 2 — промежуточный ковш; З — кристаллизатор; 4 — опорная рама кристаллизатора; 5 — механизм качания кристаллизатора; 6 – секции опорных брусьев; 7 — механизмы прижатия и перемещения брусьев и роликов; 8 - опорная колонна; 9 — секции опорных роликов; 10 — тянущая клеть; 11 – газорезка; 12 – путь подъемной тележки; 13 – тележка для подъема слитков 6

Криволинейная слябовая МНЛЗ 1 — сталеразливочный ковш; 2 — промежуточный ковш; З — кристаллизатор; 4— опорная рама кристаллизатора; 5 — механизм качания кристаллизатора; 6, 7, 9 — секции роликовой проводки; 8 — опорные балки; 10 — механизм прижатая и перемещения роликов; 11 — газорезка; 12 — рольганг 7

Схема МНЛЗ с изгибом затвердевшего слитка (а) и вертикально-радиальной МНЛЗ (б) 1 — промежуточный ковш; 2 — вертикальный кристаллизатор; З — механизм качания кристаллизатора; 4 — опорные ролики; 5 — тянущая клеть; 6 — изгибающий валок; 7 — слиток; 8 — тянущая клеть; 9 — газорезка; 10 -12 — участки роликовой проводки, соответственно, вертикальный, изгибающий и радиальный; 13 — правильная машина 8

Схема горизонтальной МНЛЗ 1 – сталеразливочный ковш; 2— металлоприемник; З — огнеупорное разделительное кольцо; 4 – кристаллизатор; 5 – зона вторичного охлаждения; 6 — водяные форсунки; 7 — слиток; 8 — механизм вытягивания слитка; 9 — газорезка; 10 – рольганг 9

Поворотный стенд МНЛЗ 1 — опорная станина; 2 — поворотная платформа; З — тяга; 4 — подвеска; 5 а и 5 б — сталеразливочный ковш; 6 — ось крепления консоли; 7 — консоль; 8 — промежуточный ковш; 9 — несущая рама тележки; 10 — тележка; 11 — опорные ролики; 12 — рабочая площадка МНЛЗ 10

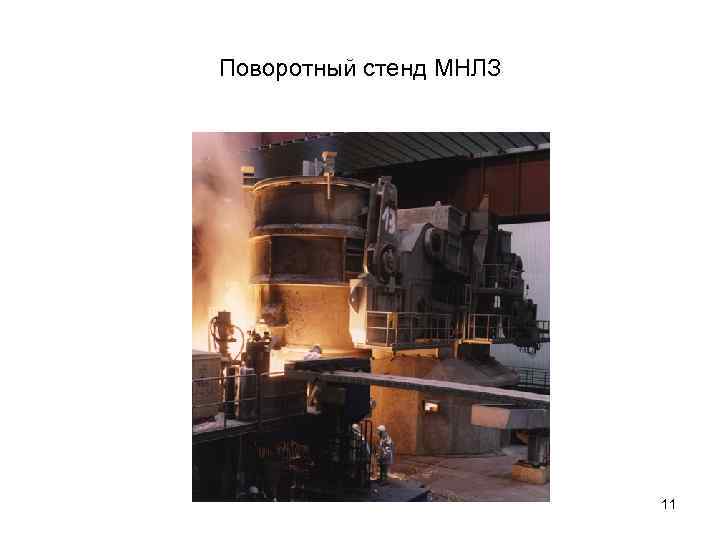

Поворотный стенд МНЛЗ 11

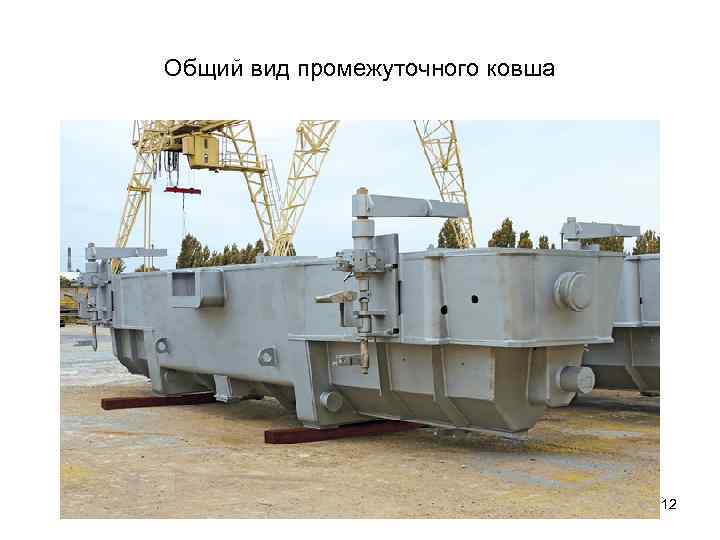

Общий вид промежуточного ковша 12

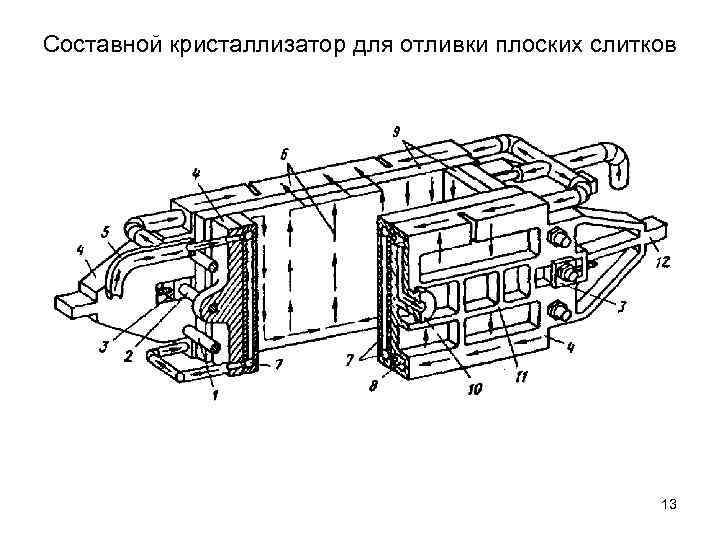

Составной кристаллизатор для отливки плоских слитков 13

Затравка в кристаллизаторе перед началом разливки а — с головкой, имеющей паз в виде ласточкиного хвоста; б — с Г-образной головкой; 1 – затравка; 2 — головка затравки; З — кристаллизатор 14

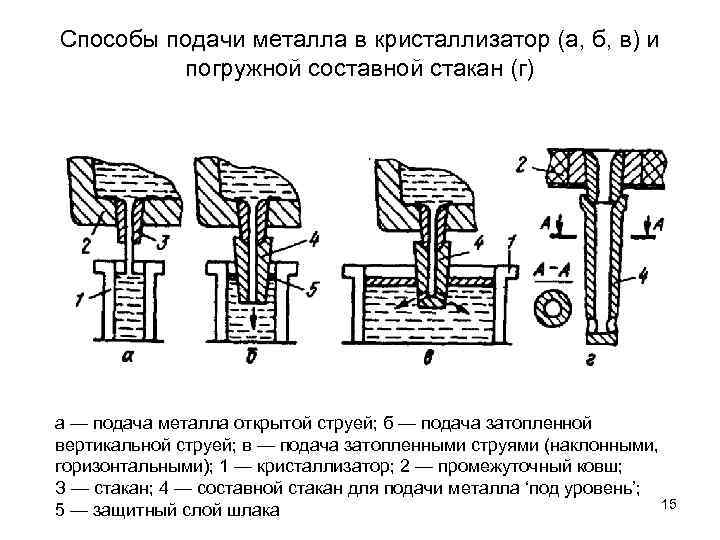

Способы подачи металла в кристаллизатор (а, б, в) и погружной составной стакан (г) а — подача металла открытой струей; б — подача затопленной вертикальной струей; в — подача затопленными струями (наклонными, горизонтальными); 1 — кристаллизатор; 2 — промежуточный ковш; З — стакан; 4 — составной стакан для подачи металла ‘под уровень’; 15 5 — защитный слой шлака

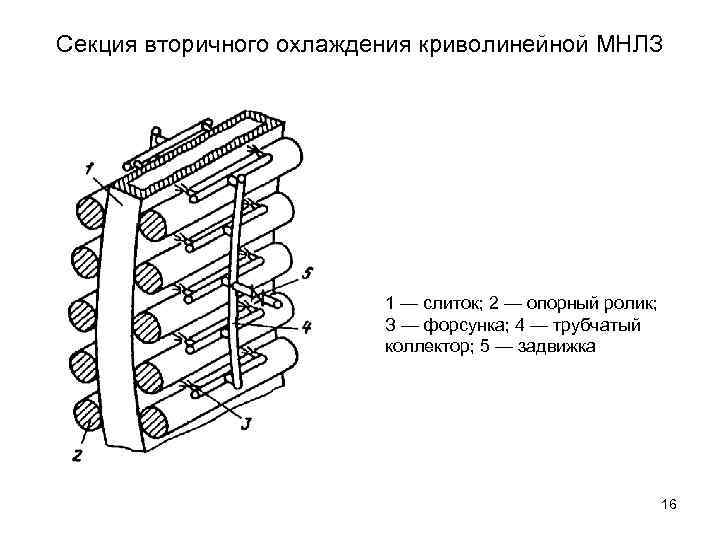

Секция вторичного охлаждения криволинейной МНЛЗ 1 — слиток; 2 — опорный ролик; З — форсунка; 4 — трубчатый коллектор; 5 — задвижка 16

Зона вторичного охлаждения МНЛЗ 17

Литейно-прокатный агрегат с роторной МНЛЗ 1 — сталеразливочный ковш; 2 — промежуточный ковш; З – приводной валок; 4 — прижимные валки; 5 — охлаждение ленты; 6 — направляющие ролики; 7 — литейное колесо; 8 — снимающий клин; 9 — тянущие ролики 10— печь для выравнивания температуры слитка; 11 — ножницы; 12— вертикальная прокатная клеть 13 - горизонтальная прокатная клеть 18

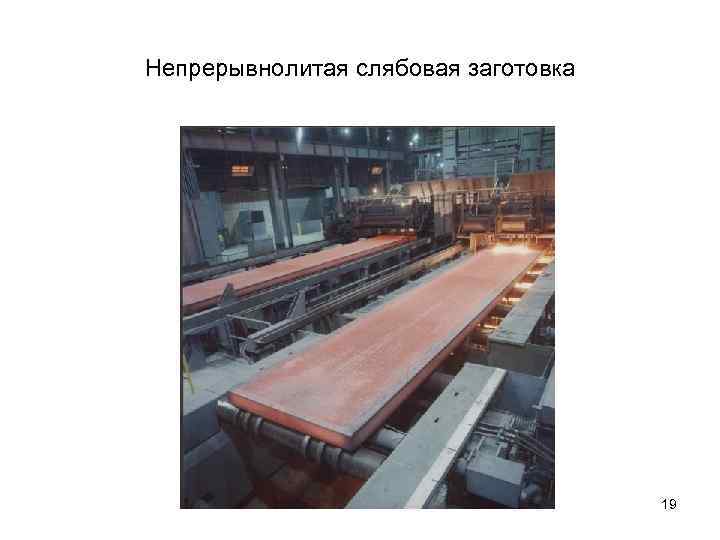

Непрерывнолитая слябовая заготовка 19

Основные виды трещин в вытягиваемом из кристаллизатора слитке 1 — центральная трещина; 2 — диагональные трещины; З – осевые трещины; 4 — внутренние трещины перпендикулярные широким граням слитка; 5 — продольные поверхностные трещины на гранях слитка; 6 — трещины, перпендикулярные узким граням слитка; 7 — продольные трещины по ребрам (углам); 8— паукообразные и сетчатые трещины; 9 — поперечные трещины в 20 углах слитка; 10 — поперечные поверхностные трещины (надрывы корочки)
