Раздел № 2 «Войсковой тыл» Тема № 9 «Тыловое обеспечение подразделений мсп (тп) в обороне» Занятие № 24 «Тыловое обеспечение мотострелкового (танкового) батальона в обороне»

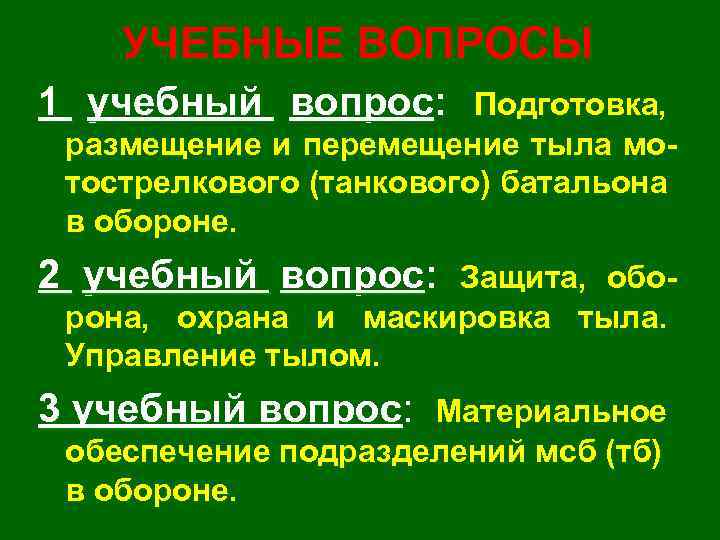

УЧЕБНЫЕ ВОПРОСЫ 1 учебный вопрос: Подготовка, размещение и перемещение тыла мо тострелкового (танкового) батальона в обороне. 2 учебный вопрос: Защита, обо рона, охрана и маскировка тыла. Управление тылом. 3 учебный вопрос: Материальное обеспечение подразделений мсб (тб) в обороне.
ЛИТЕРАТУРА: 1. Наставление по войсковому тылу. 2. Боевой устав по подготовке и ведению обще войскового боя. Часть 2. 3. Табель срочных донесений тыла ВС РФ на военное время, М. ; Воениздат. 4. Приказ МО № 0200 85 г. « Положение о продо вольственном обеспечении в военное время» 5. Приказ МО № 0055 86 г. « О нормах содержания войсковых запасов продовольствия» 6. Приказ МО № 0035 82 г. « О введении в дейст вие сборника боевых комплектов и норм войс ковых запасов боеприпасов» 7. Приказ ЗМО НТ ВС № 031 1962 г. Положение об обеспечении горючим ВС на военное время. ч. 1. М. : ВИ, 1963 г.

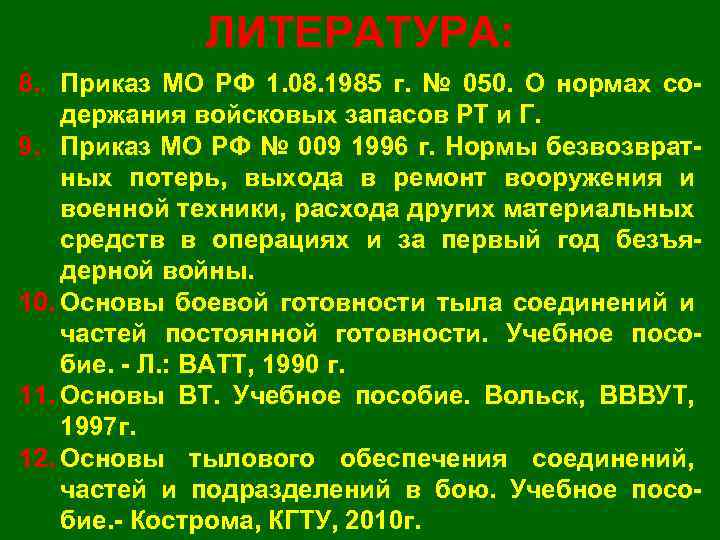

ЛИТЕРАТУРА: 8. Приказ МО РФ 1. 08. 1985 г. № 050. О нормах со держания войсковых запасов РТ и Г. 9. Приказ МО РФ № 009 1996 г. Нормы безвозврат ных потерь, выхода в ремонт вооружения и военной техники, расхода других материальных средств в операциях и за первый год безъя дерной войны. 10. Основы боевой готовности тыла соединений и частей постоянной готовности. Учебное посо бие. Л. : ВАТТ, 1990 г. 11. Основы ВТ. Учебное пособие. Вольск, ВВВУТ, 1997 г. 12. Основы тылового обеспечения соединений, частей и подразделений в бою. Учебное посо бие. Кострома, КГТУ, 2010 г.

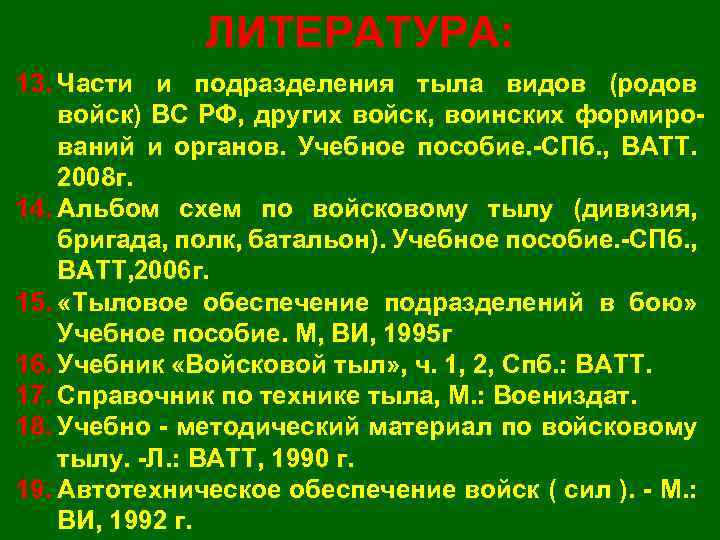

ЛИТЕРАТУРА: 13. Части и подразделения тыла видов (родов войск) ВС РФ, других войск, воинских формиро ваний и органов. Учебное пособие. СПб. , ВАТТ. 2008 г. 14. Альбом схем по войсковому тылу (дивизия, бригада, полк, батальон). Учебное пособие. СПб. , ВАТТ, 2006 г. 15. «Тыловое обеспечение подразделений в бою» Учебное пособие. М, ВИ, 1995 г 16. Учебник «Войсковой тыл» , ч. 1, 2, Спб. : ВАТТ. 17. Справочник по технике тыла, М. : Воениздат. 18. Учебно методический материал по войсковому тылу. Л. : ВАТТ, 1990 г. 19. Автотехническое обеспечение войск ( сил ). М. : ВИ, 1992 г.

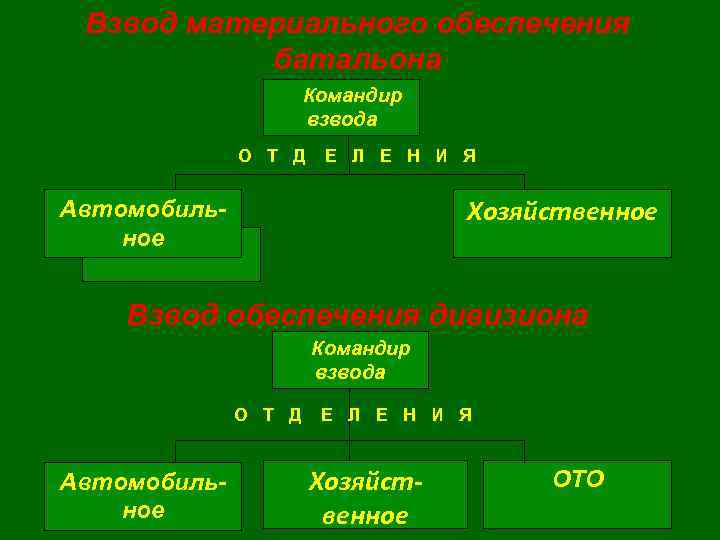

Взвод материального обеспечения батальона Командир взвода О Т Д Е Л Е Н И Я Хозяйственное Автомобильное Взвод обеспечения дивизиона Командир взвода О Т Д Автомобильное Е Л Е Н И Я Хозяйственное ОТО
Размещение и перемещение тыла мсб на марше (вариант)
Построение колоны тыла мсб в предвидении вступления в бой (вариант)
Построение колоны тыла мсб вне угрозы столкновения с противником (вариант)

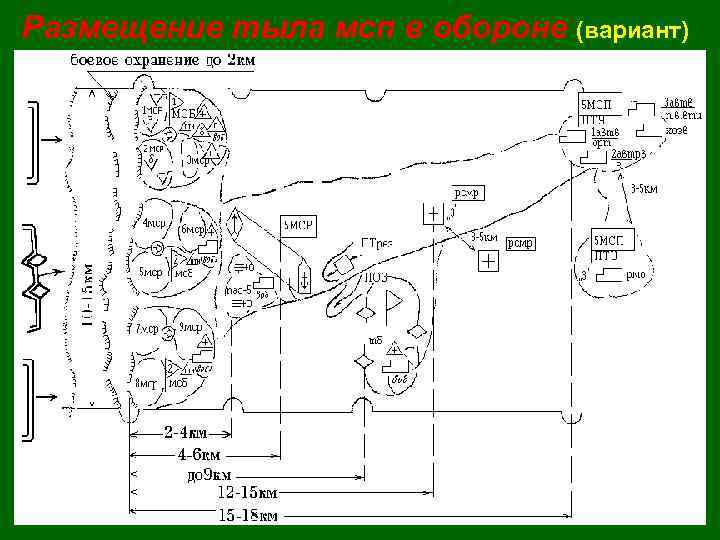

Размещение тыла мсп в обороне (вариант)

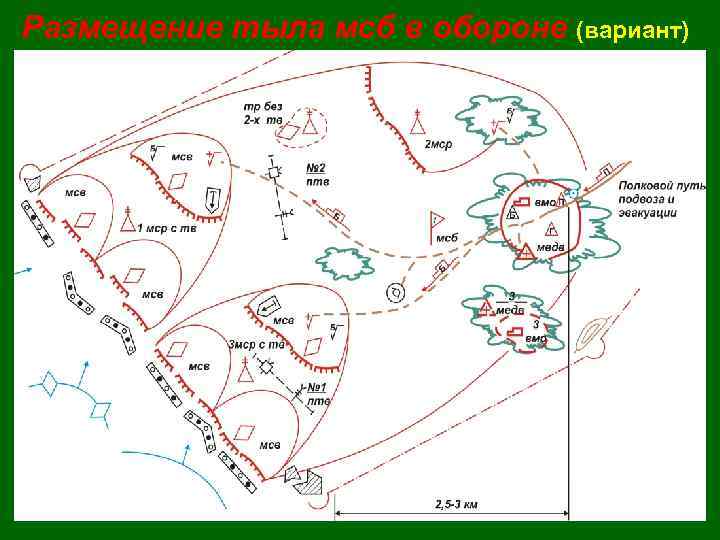

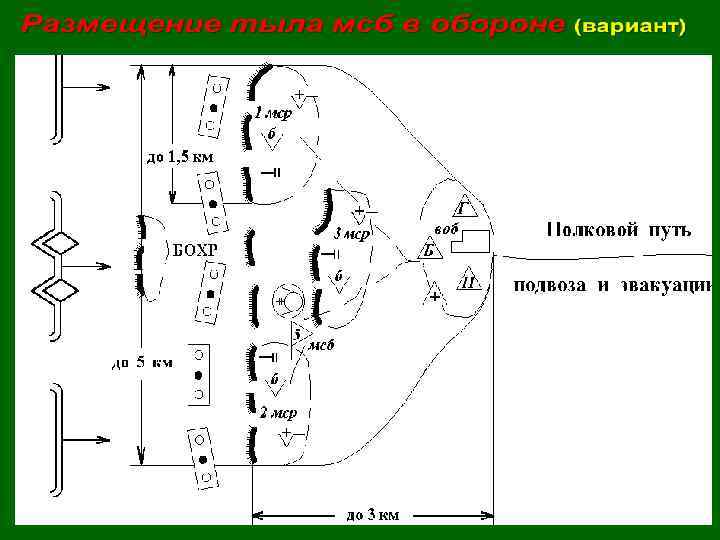

Размещение тыла мсб в обороне (вариант)

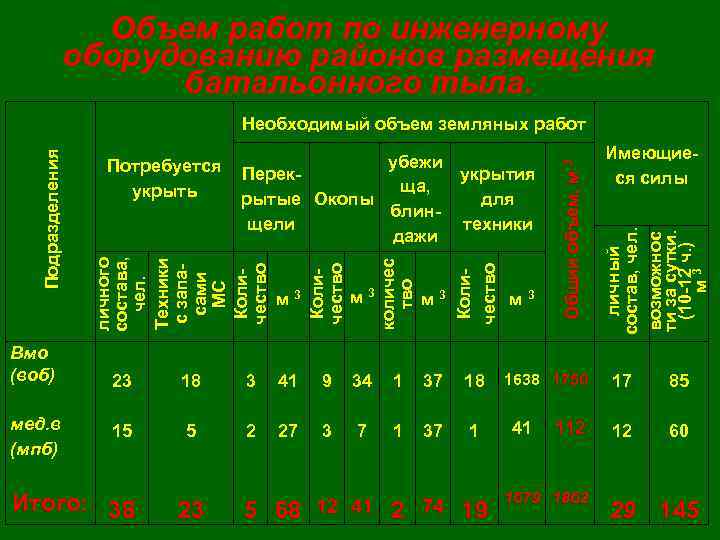

Объем работ по инженерному оборудованию районов размещения батальонного тыла. 18 3 41 9 34 1 37 18 15 5 2 27 3 7 1 37 1 2 74 Итого: 38 23 5 68 12 41 19 1638 1750 41 112 1679 1862 Имеющие ся силы личный состав, чел. возможнос ти за сутки. (10 12 ч. ) м 3 23 м 3 Общий объем, м 3 м 3 Коли чество м 3 количес тво мед. в (мпб) Коли чество Вмо (воб) Потребуется укрыть убежи Перек укрытия ща, рытые Окопы для блин щели техники дажи личного состава, чел. Техники с запа сами МС Коли чество Подразделения Необходимый объем земляных работ 17 85 12 60 29 145
Батальонный пункт боепитания предназначен для приема, хранения и доставки боеп рипасов подразделениям силами и средствами ав томобильного отделения, а также для приема от подразделений ненужных им вооружения, стреля ных гильз и неиспользованных зарядов. Боеприпасы подвозятся на ротные пункты бое питания (рпб) или непосредственно до танков, БМП, БТР.
СХЕМА доставки боеприпасов подразделениям мсб в обороне (вариант)
СХЕМА доставки боеприпасов подразделениям мсб в обороне (вариант)
СХЕМА доставки боеприпасов подразделениям мсб в обороне (вариант)

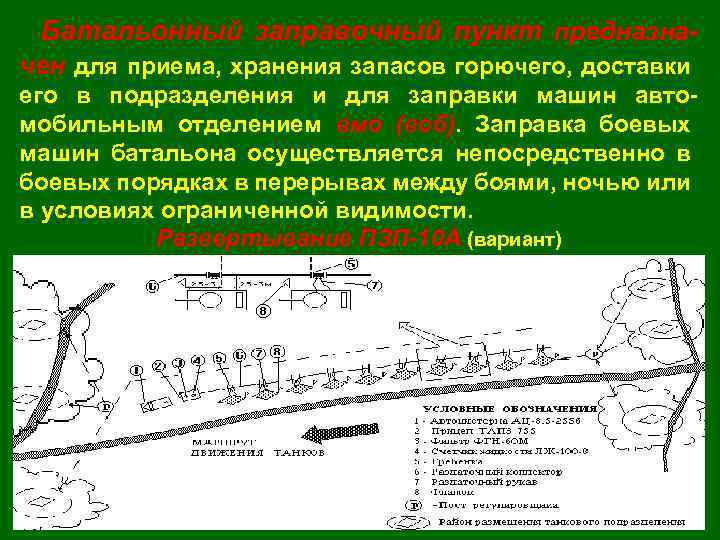

Батальонный заправочный пункт предназначен для приема, хранения запасов горючего, доставки его в подразделения и для заправки машин авто мобильным отделением вмо (воб). Заправка боевых машин батальона осуществляется непосредственно в боевых порядках в перерывах между боями, ночью или в условиях ограниченной видимости. Развертывание ПЗП-10 А (вариант)

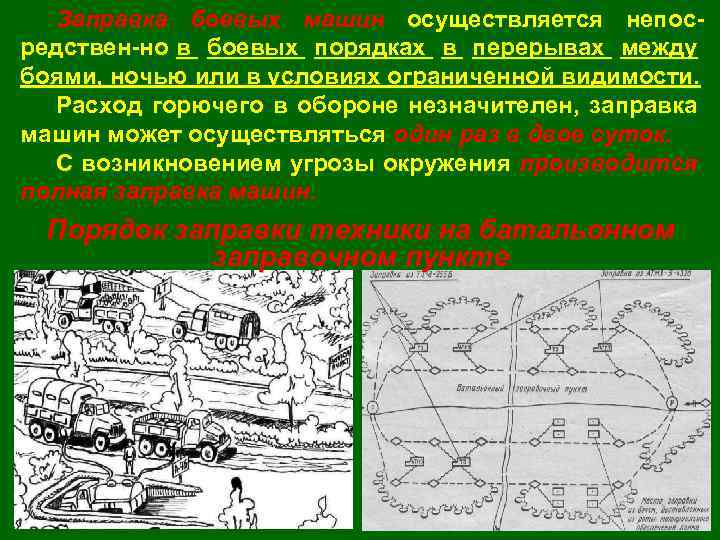

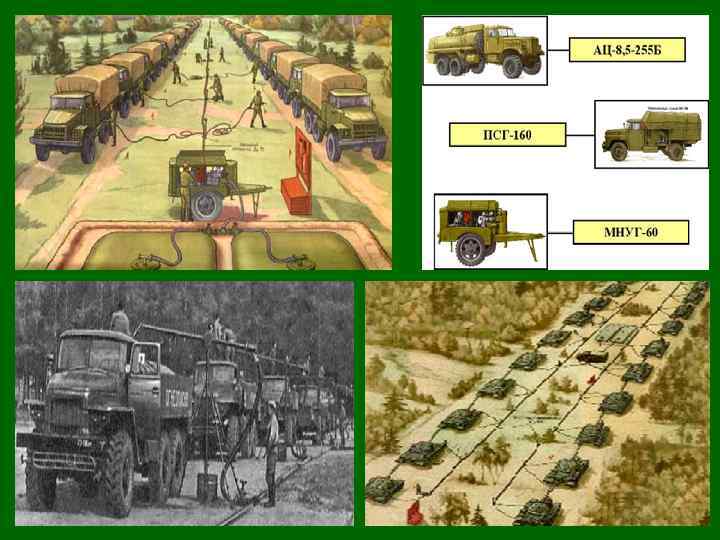

Заправка боевых машин осуществляется непос редствен но в боевых порядках в перерывах между боями, ночью или в условиях ограниченной видимости. Расход горючего в обороне незначителен, заправка машин может осуществляться один раз в двое суток. С возникновением угрозы окружения производится полная заправка машин. Порядок заправки техники на батальонном заправочном пункте
СХЕМА доставки ГСМ подразделениям мсб в обороне (вариант)
Техническая характеристика полевых заправочных пунктов Показатели количество постов заправки, шт. количество раздаточных кранов на 1 посту, шт. расстояние между постами заправки, м. средство перекачки горючего средство хранения горючего расход: л/мин общий масса комплекта (без учета средств перекачки), кг. время развёртывания, мин. кол во л/с привлекаемого для развёртывания, чел. обслуживающий расчет при заправке, чел. расход: л/мин - на 1 пост заправки ПЗП 10 А ПЗП 10 ПЗП 14 ПЗП 20 10 10 14 20 2 2 10 10 АЦ 6, 5 225 Б МИУГ 60 ПСГ 60 АЦ 8, 5 255 Б; 8, 5 м 3 4 МР 4; 16 м 3 АЦ 6, 5 2556, 1 2 с блокоми запр. ПЗП 14 АЦ 8, 5 255 Б; 8, 5 м 3 2 МР 25; 50 м 3 1000 800 1000/1600 2150 2600 14 2 23 4 1 1 1 2 100 70/120 130

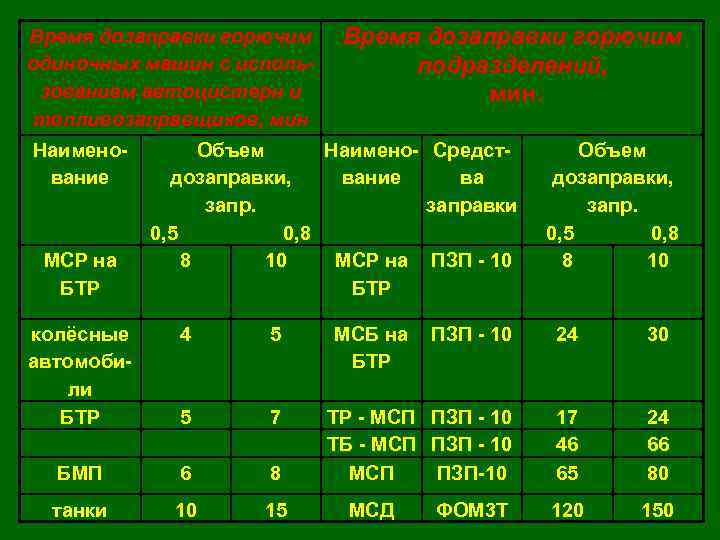

Время дозаправки горючим одиночных машин с использованием автоцистерн и топливозаправщиков, мин Наимено вание МСР на БТР Время дозаправки горючим подразделений, мин. Объем Наимено Средст дозаправки, вание ва заправки 0, 5 0, 8 8 10 МСР на ПЗП 10 БТР Объем дозаправки, запр. 0, 5 0, 8 8 10 колёсные автомоби ли БТР 4 5 МСБ на БТР ПЗП 10 24 30 5 7 БМП 6 8 ТР МСП ТБ МСП ПЗП 10 ПЗП 10 17 46 65 24 66 80 танки 10 15 МСД ФОМ 3 Т 120 150
Батальонный продовольственный пункт обеспечивает личный состав горячей пищей и во дой три раза в сутки. Организация ее доставки и выдачи определяется сложившейся обстановкой. В бою кухни с пищей могут выдвигаться на ротные пункты ее выдачи, которые размещаются в бли жайших к боевым порядкам укрытиях или достав ляться в термосах назначенными разносчиками из рот.
СХЕМА организации доставки горячей пищи личному составу с БПП в бою (вариант)
СХЕМА организации доставки горячей пищи личному составу с БПП в бою (вариант)
Возможности взвода материального обеспечения (взвода обеспечения) батальона (дивизиона) Грузоподъемность дана: при Ктг=0, 9; Киг=0, 9; укомплектованность подразделения – 100%. Подразделения подвоза вмо МСБна БТР вмо МСБна БМП вмо ТБ МСП воб адн МСП на БМП В том числе Общая гру Бое зоподъем припа Горю Прочие ность (т) чее грузы сы 23 8 3 14 38 12 12 14 46 20 12 14 22 8 17

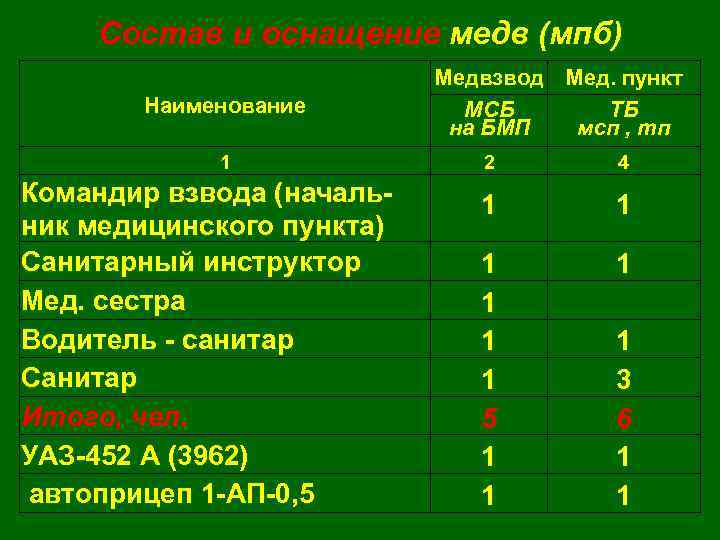

Состав и оснащение медв (мпб) Наименование 1 Командир взвода (началь ник медицинского пункта) Санитарный инструктор Мед. сестра Водитель санитар Санитар Итого, чел. УАЗ 452 А (3962) автоприцеп 1 АП 0, 5 Медвзвод Мед. пункт МСБ ТБ на БМП мсп , тп 2 4 1 1 1 5 1 1 3 6 1 1
Состав и оснащение медв (мпб) (продолжение) Наименование 1 Медвзвод Мед. пункт мсб тб на БМП мсп , тп 2 4 Отделение сбора и эвакуации раненых Командир отдаления Водитель санитар Санитар Итого, чел. Лу. АЗ 967 М (ГТМУ) 1 4 1 6 4 Всего в мед. взводе (пункте) : Личного состава УАЗ-452 А (3962) Лу. АЗ-967 М (ГТМУ) 11 1 4 6 1

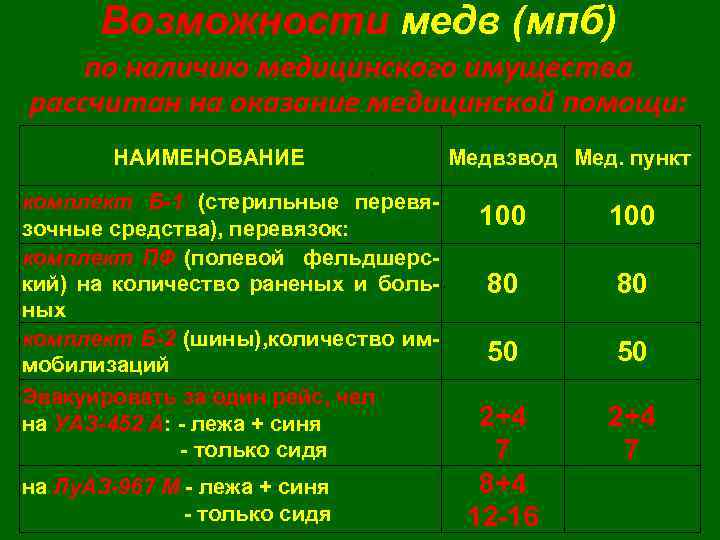

Возможности медв (мпб) по наличию медицинского имущества рассчитан на оказание медицинской помощи: НАИМЕНОВАНИЕ комплект Б-1 (стерильные перевя зочные средства), перевязок: комплект ПФ (полевой фельдшерс кий) на количество раненых и боль ных комплект Б-2 (шины), количество им мобилизаций Эвакуировать за один рейс, чел на УАЗ-452 А: лежа + синя только сидя на Лу. АЗ-967 М лежа + синя только сидя Медвзвод Мед. пункт 100 80 80 50 50 2+4 7 8+4 12 16 2+4 7

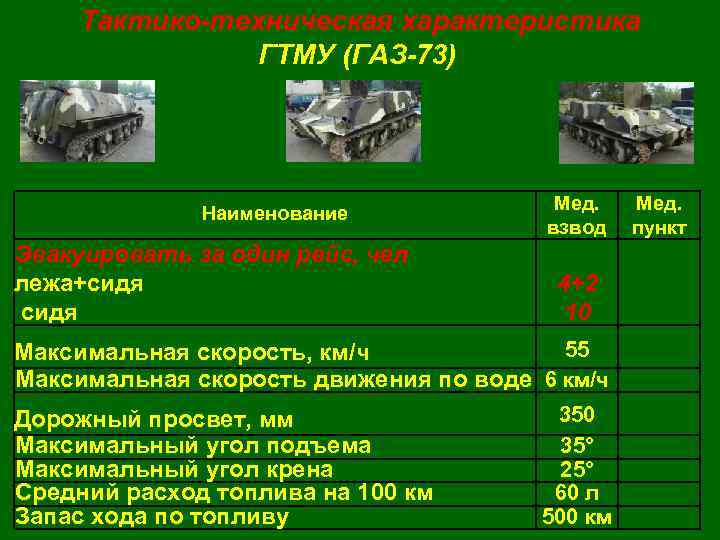

Тактико-техническая характеристика ГТМУ (ГАЗ-73) Наименование Эвакуировать за один рейс, чел лежа+сидя Мед. взвод 4+2 10 55 Максимальная скорость, км/ч Максимальная скорость движения по воде 6 км/ч Дорожный просвет, мм Максимальный угол подъема Максимальный угол крена Средний расход топлива на 100 км Запас хода по топливу 350 35° 25° 60 л 500 км Мед. пункт

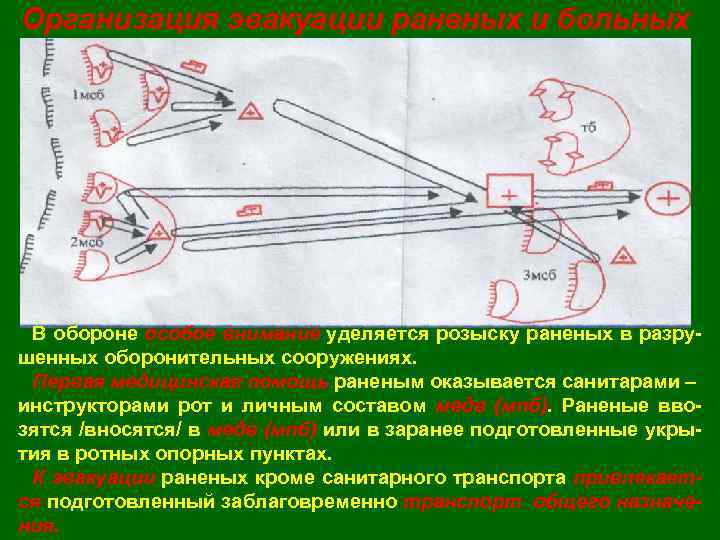

Организация эвакуации раненых и больных В обороне особое внимание уделяется розыску раненых в разру шенных оборонительных сооружениях. Первая медицинская помощь раненым оказывается санитарами – инструкторами рот и личным составом медв (мпб). Раненые вво зятся /вносятся/ в медв (мпб) или в заранее подготовленные укры тия в ротных опорных пунктах. К эвакуации раненых кроме санитарного транспорта привлекается подготовленный заблаговременно транспорт общего назначения.

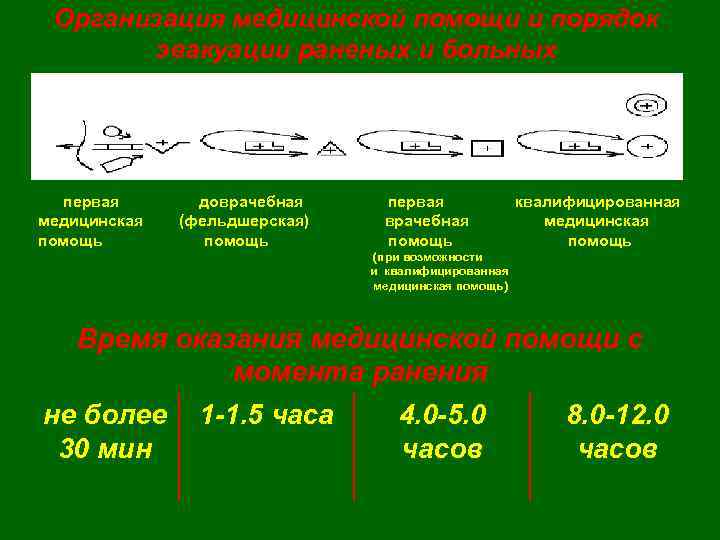

Организация медицинской помощи и порядок эвакуации раненых и больных первая медицинская помощь доврачебная (фельдшерская) помощь первая врачебная помощь квалифицированная медицинская помощь (при возможности и квалифицированная медицинская помощь) Время оказания медицинской помощи с момента ранения не более 1 -1. 5 часа 4. 0 -5. 0 8. 0 -12. 0 30 мин часов

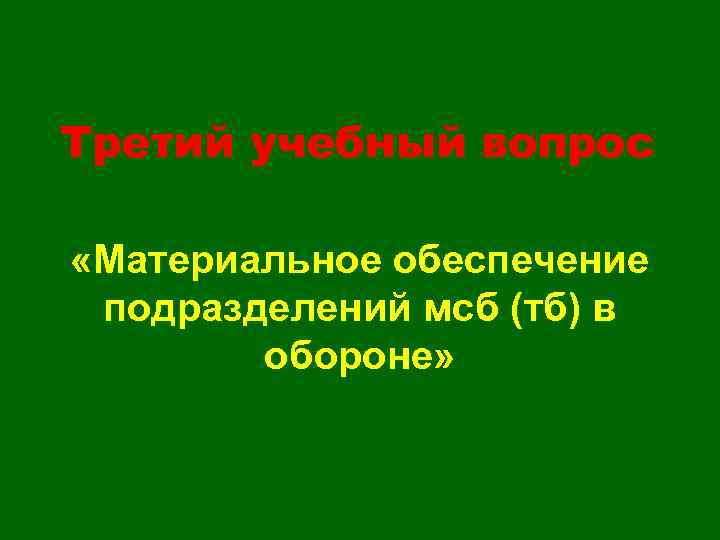

Третий учебный вопрос «Материальное обеспечение подразделений мсб (тб) в обороне»

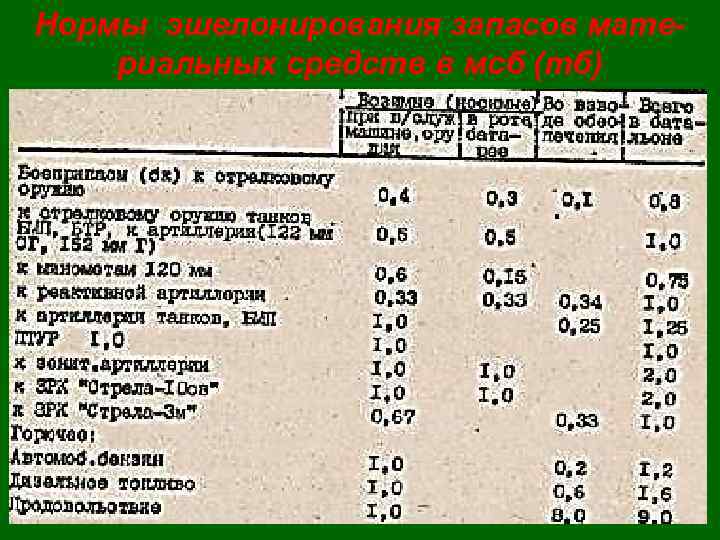

Нормы эшелонирования запасов материальных средств в мсб (тб)
