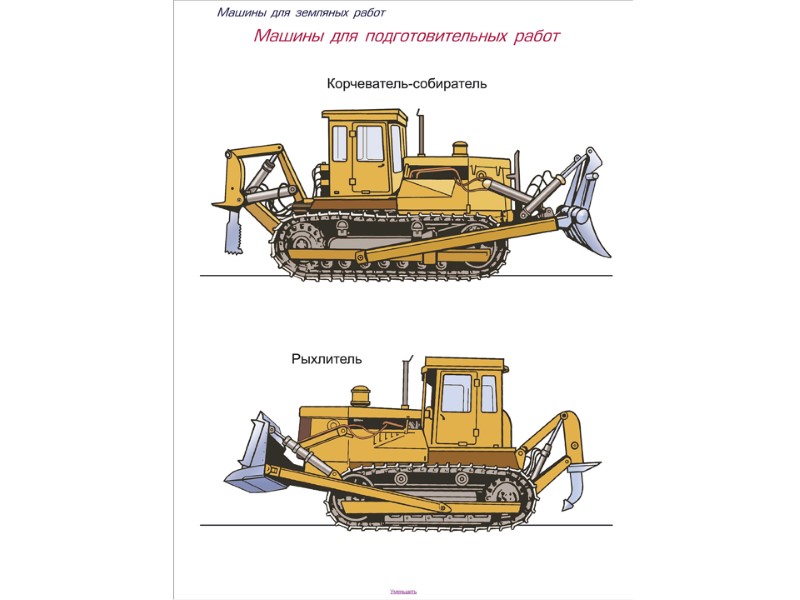

Раздел 1 Машины для земляных работ Корчеватель-собиратель Рыхлитель

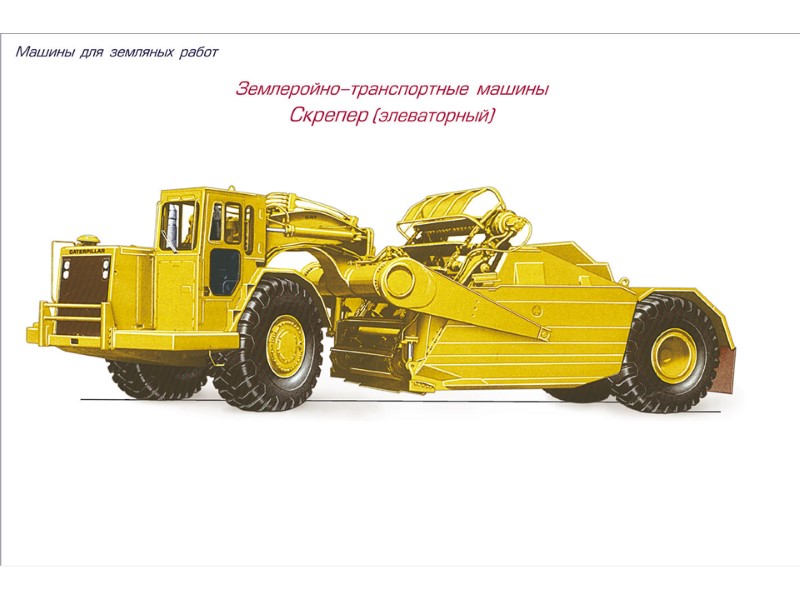

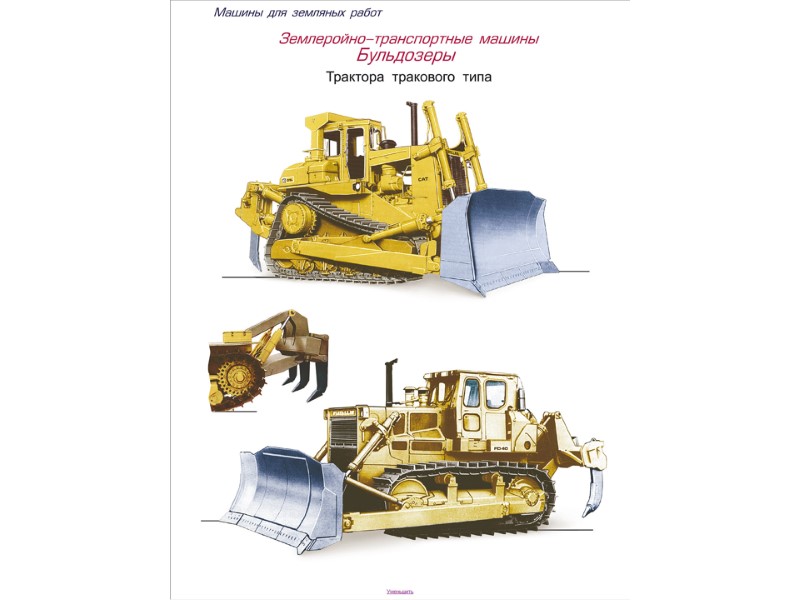

Раздел 1 Машины для земляных работ

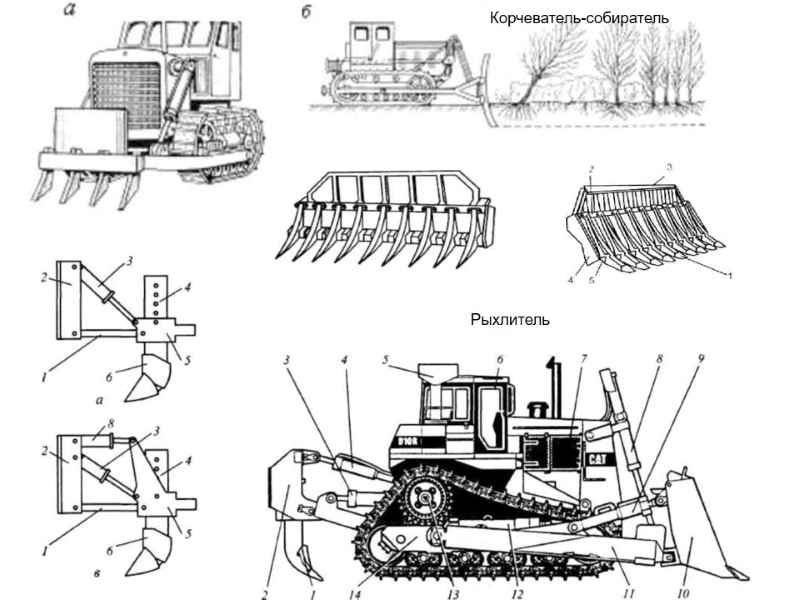

Корчеватель-собиратель Рыхлитель

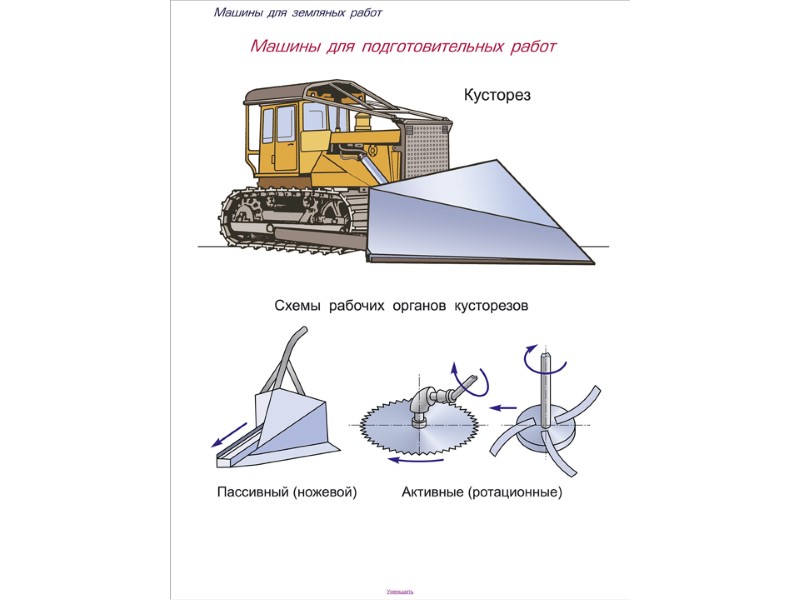

Кусторез с фрезерным рабочим органом: 1 – ротор-измельчитель в кожухе; 2 – толкающие брусья; 3 – гидроцилиндры подъема-опускания ротора; 4 – защитная конструкция FOPS; 5 – базовая машина; 6 – гидросистема; 7 – насос; 8 – ходоуменьшитель

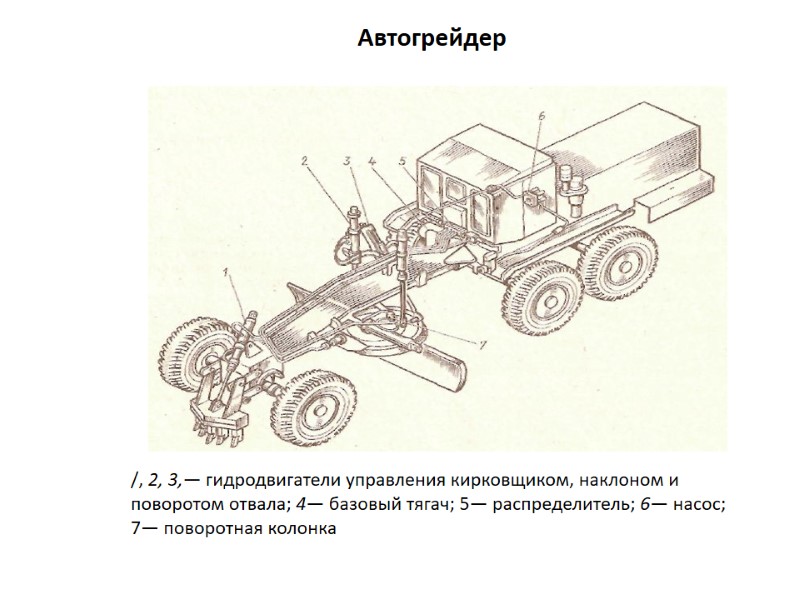

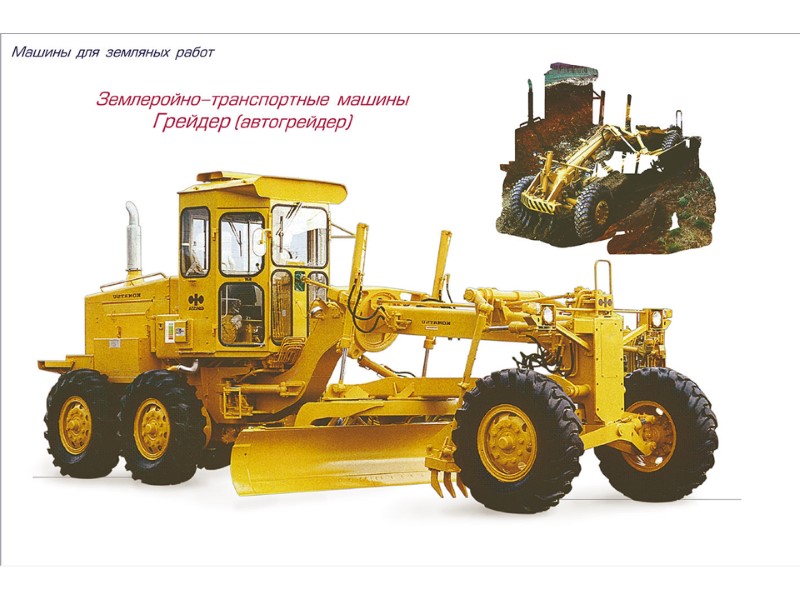

Автогрейдер /, 2, 3,— гидродвигатели управления кирковщиком, наклоном и поворотом отвала; 4— базовый тягач; 5— распределитель; 6— насос; 7— поворотная колонка

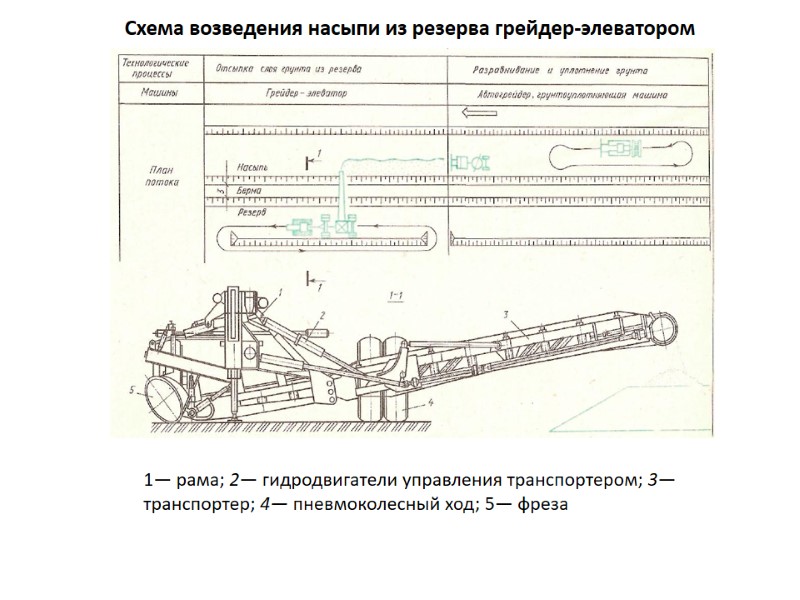

Схема возведения насыпи из резерва грейдер-элеватором 1— рама; 2— гидродвигатели управления транспортером; 3— транспортер; 4— пневмоколесный ход; 5— фреза

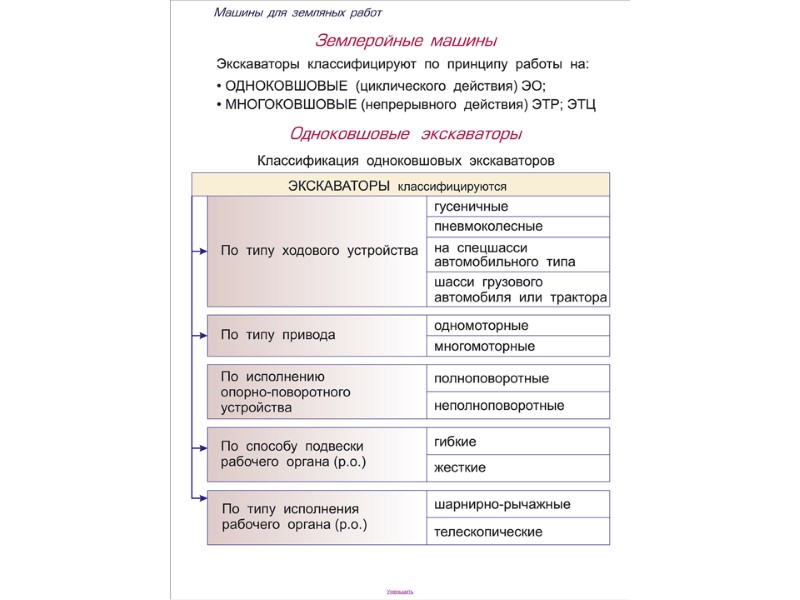

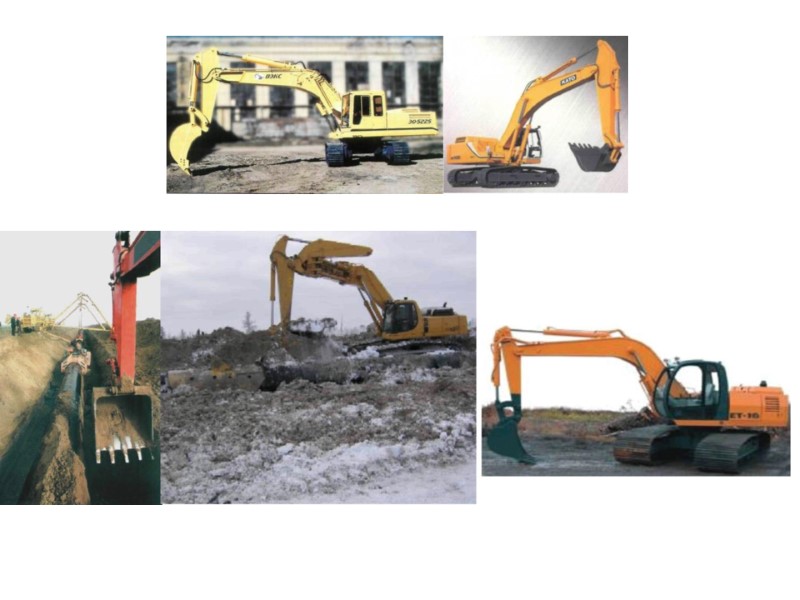

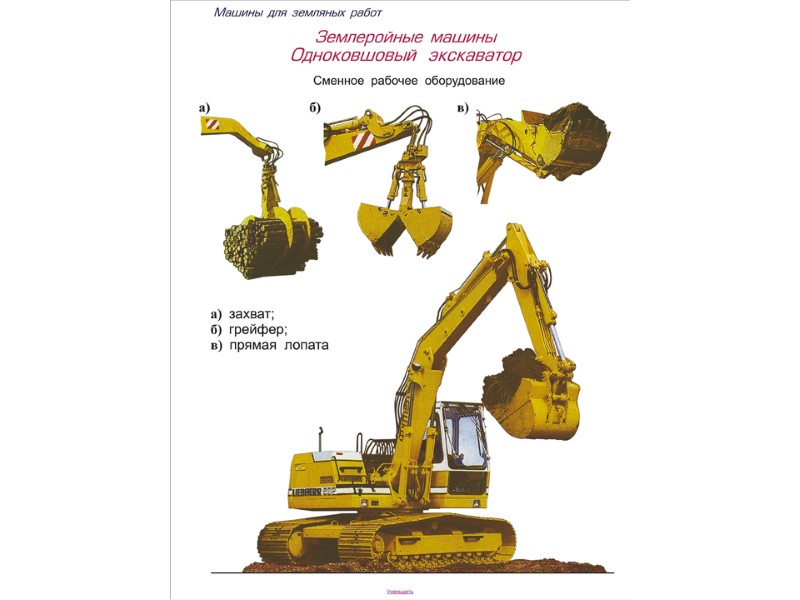

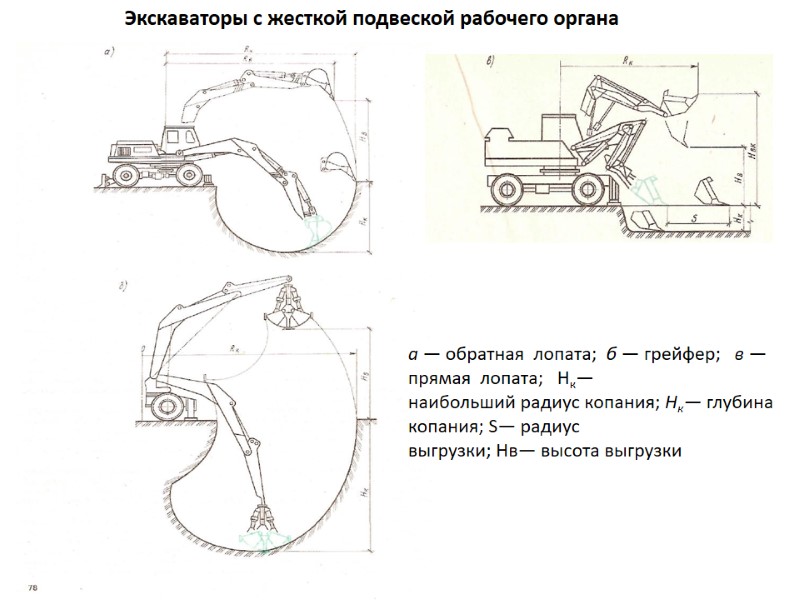

Экскаваторы с жесткой подвеской рабочего органа а — обратная лопата; б — грейфер; в — прямая лопата; Нк— наибольший радиус копания; Нк— глубина копания; S— радиус выгрузки; Нв— высота выгрузки

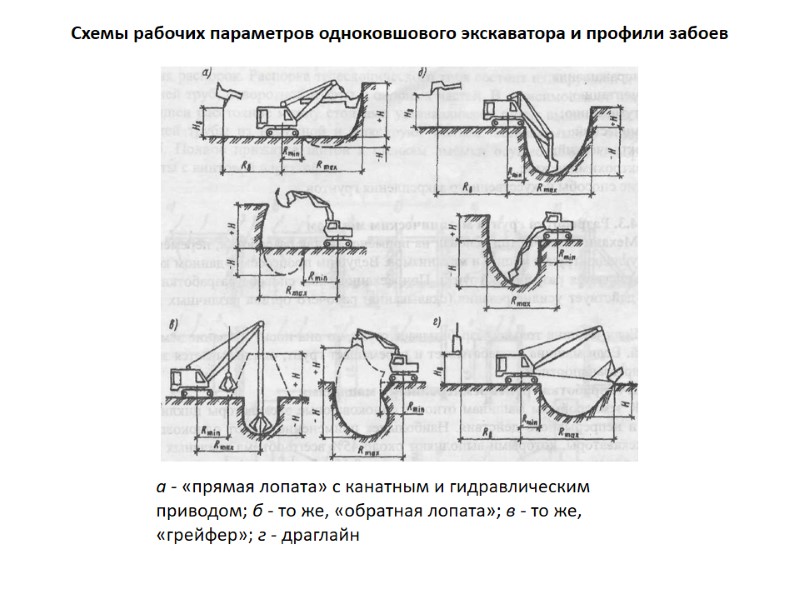

Схемы рабочих параметров одноковшового экскаватора и профили забоев а - «прямая лопата» с канатным и гидравлическим приводом; б - то же, «обратная лопата»; в - то же, «грейфер»; г - драглайн

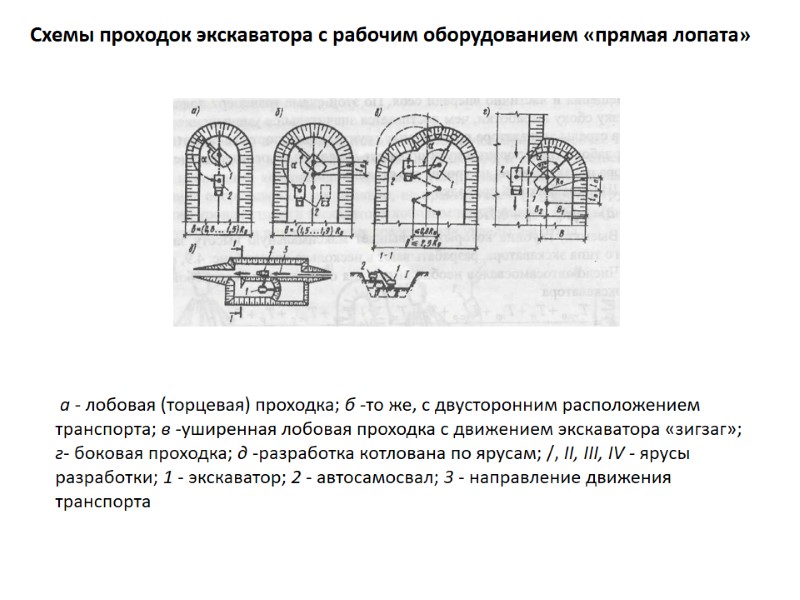

Схемы проходок экскаватора с рабочим оборудованием «прямая лопата» а - лобовая (торцевая) проходка; б -то же, с двусторонним расположением транспорта; в -уширенная лобовая проходка с движением экскаватора «зигзаг»; г- боковая проходка; д -разработка котлована по ярусам; /, II, III, IV - ярусы разработки; 1 - экскаватор; 2 - автосамосвал; 3 - направление движения транспорта

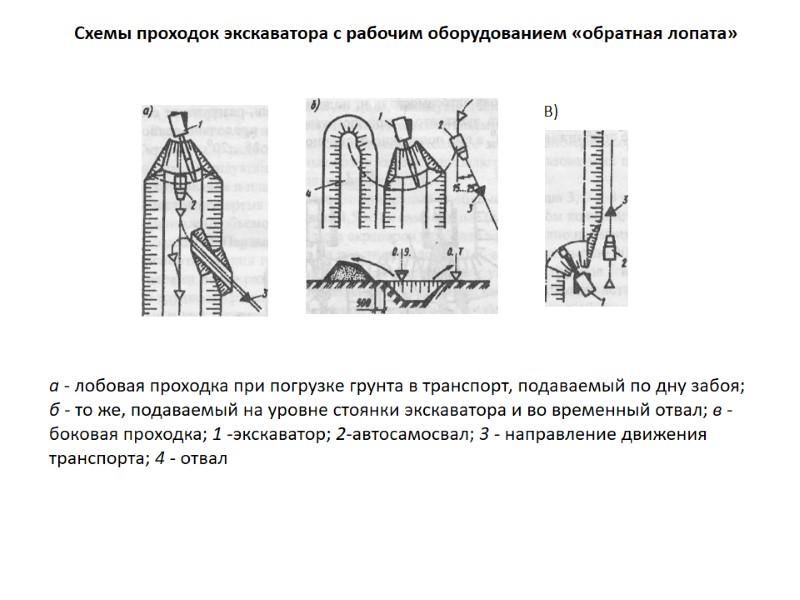

В) Схемы проходок экскаватора с рабочим оборудованием «обратная лопата» а - лобовая проходка при погрузке грунта в транспорт, подаваемый по дну забоя; б - то же, подаваемый на уровне стоянки экскаватора и во временный отвал; в - боковая проходка; 1 -экскаватор; 2-автосамосвал; 3 - направление движения транспорта; 4 - отвал

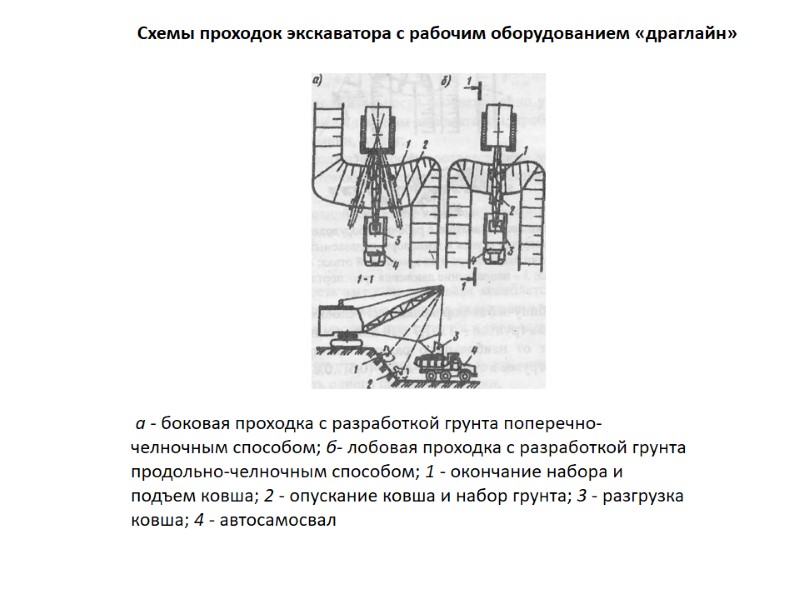

Схемы проходок экскаватора с рабочим оборудованием «драглайн» а - боковая проходка с разработкой грунта поперечно-челночным способом; б- лобовая проходка с разработкой грунта продольно-челночным способом; 1 - окончание набора и подъем ковша; 2 - опускание ковша и набор грунта; 3 - разгрузка ковша; 4 - автосамосвал

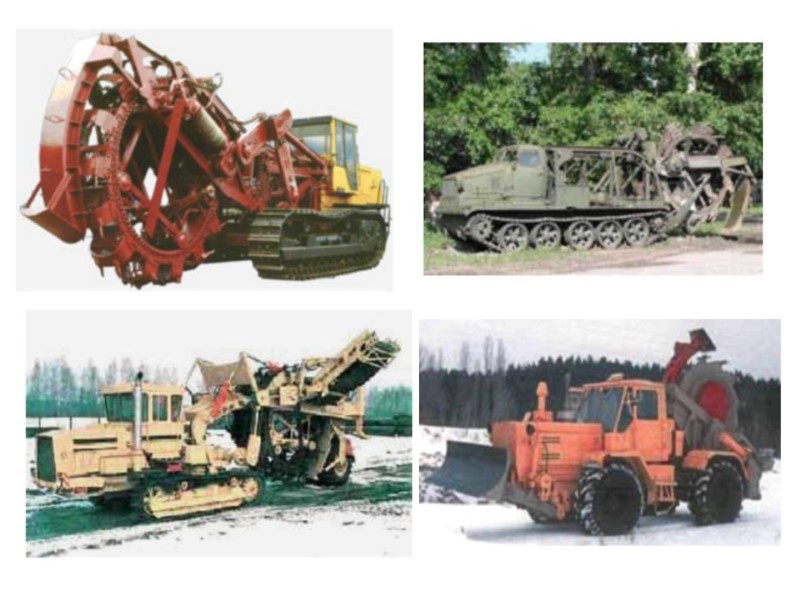

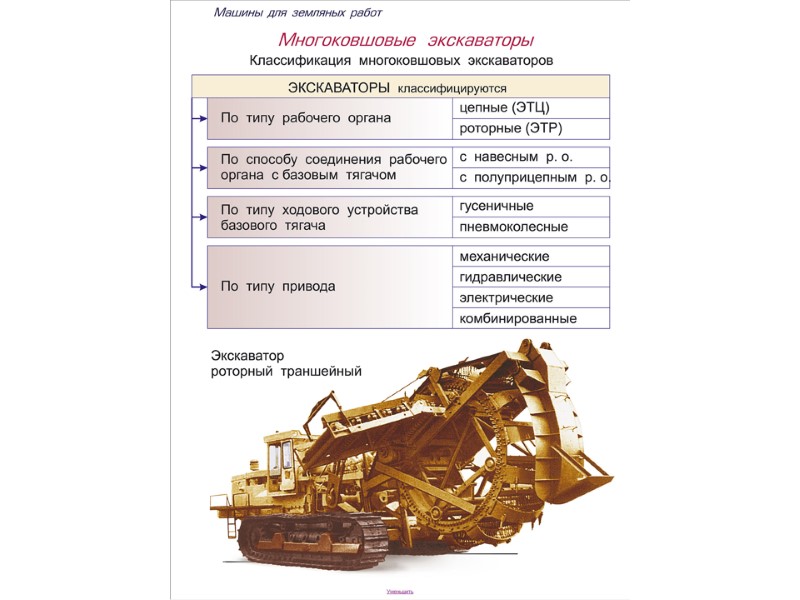

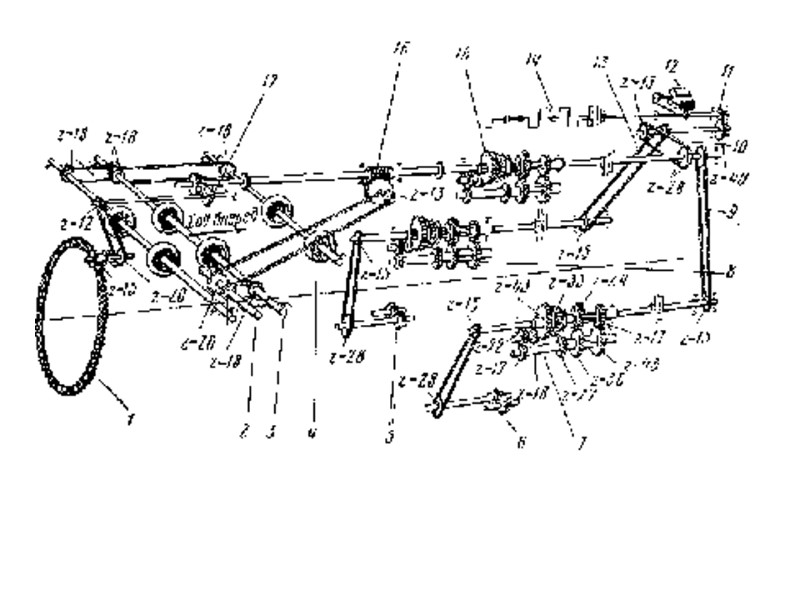

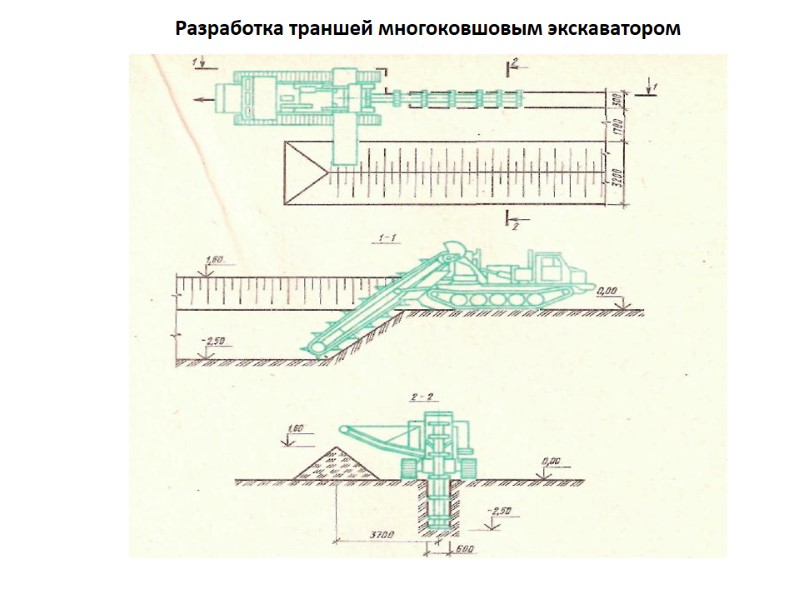

Разработка траншей многоковшовым экскаватором

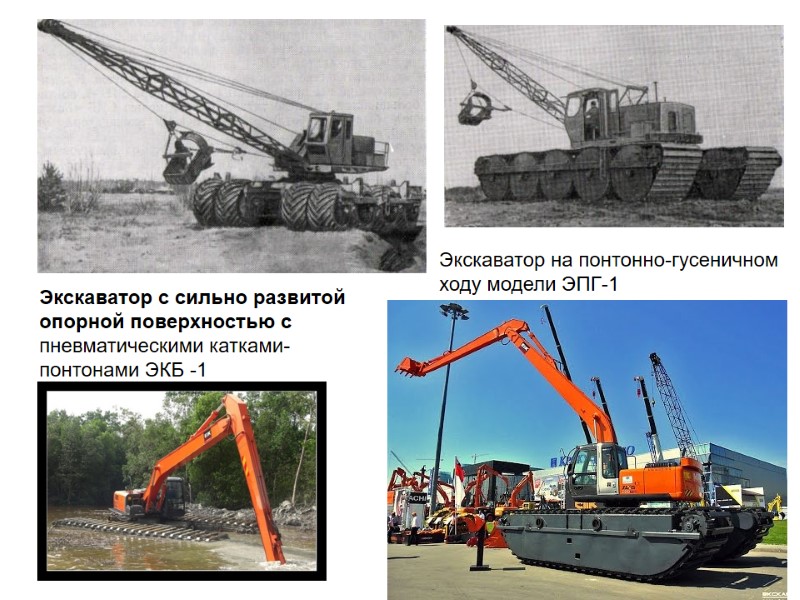

Экскаватор с сильно развитой опорной поверхностью с пневматическими катками-понтонами ЭКБ -1 Экскаватор на понтонно-гусеничном ходу модели ЭПГ-1

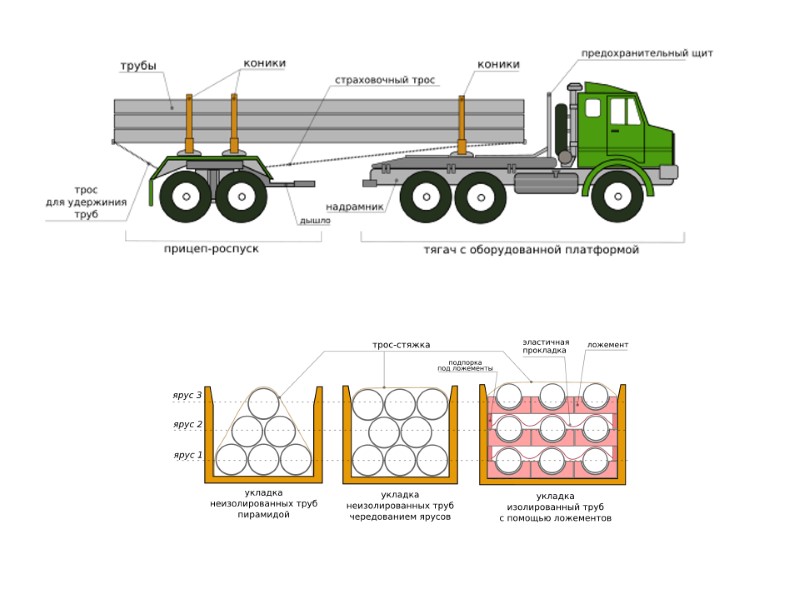

Автомобиль-плетевоз

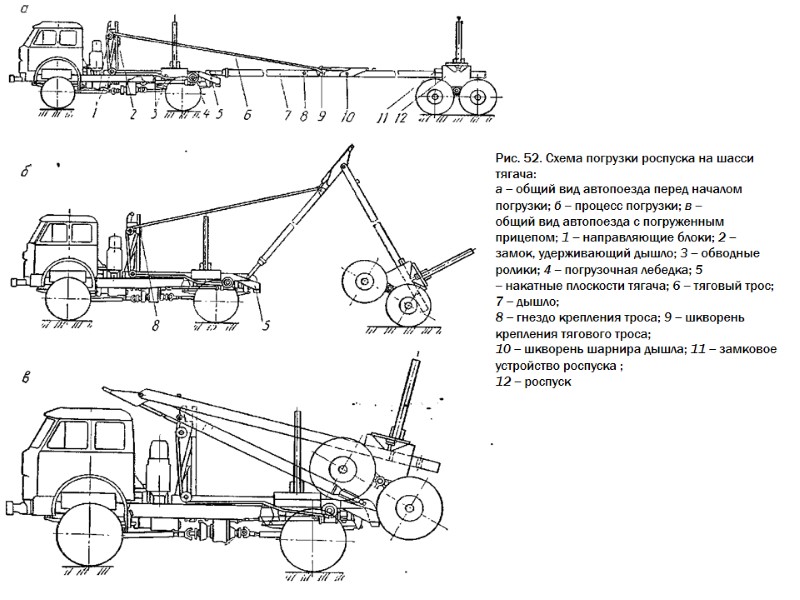

Рис. 52. Схема погрузки роспуска на шасси тягача: а – общий вид автопоезда перед началом погрузки; б – процесс погрузки; в – общий вид автопоезда с погруженным прицепом; 1 – направляющие блоки; 2 – замок, удерживающий дышло; 3 – обводные ролики; 4 – погрузочная лебедка; 5 – накатные плоскости тягача; 6 – тяговый трос; 7 – дышло; 8 – гнездо крепления троса; 9 – шкворень крепления тягового троса; 10 – шкворень шарнира дышла; 11 – замковое устройство роспуска ; 12 – роспуск
Рис. 51. Коник автомобиля: 1 – упор стойки; 2 – канат стойки; 3 – стойки; 4 – наконечник стойки; 5 – канат страховочный; 6 – канат облегчения подъема стоек; 7 – запор каната стойки; 8 – основание коника Автомобиль-трубовоз Автомобиль-плетевоз

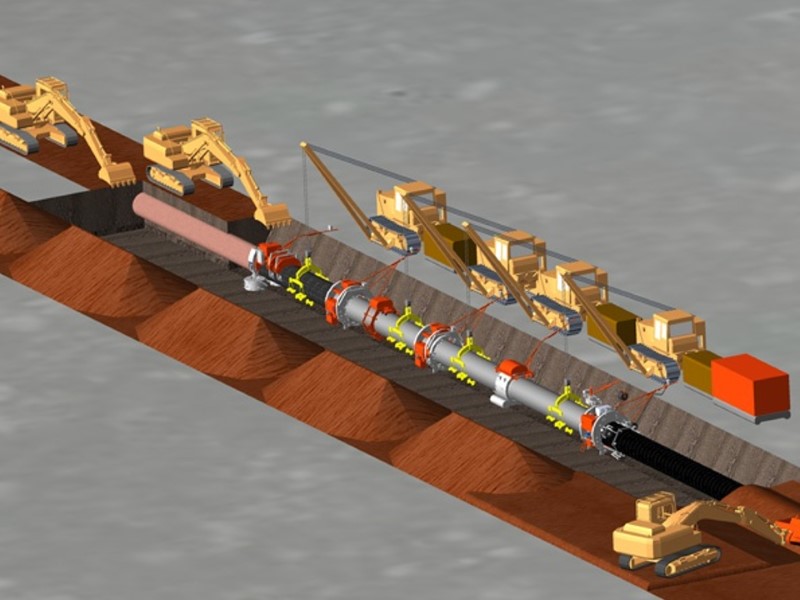

Краны трубоукладчики Источник: http://allspectech.com/stroitelnaya/krany/truboukladchiki/osobennosti-i-proizvoditeli.html

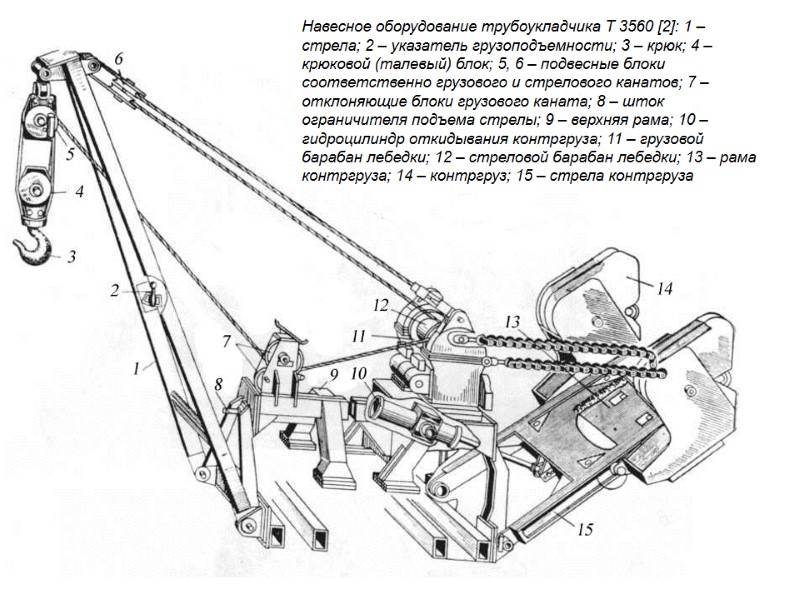

Навесное оборудование трубоукладчика Т 3560 [2]: 1 – стрела; 2 – указатель грузоподъемности; 3 – крюк; 4 – крюковой (талевый) блок; 5, 6 – подвесные блоки соответственно грузового и стрелового канатов; 7 – отклоняющие блоки грузового каната; 8 – шток ограничителя подъема стрелы; 9 – верхняя рама; 10 – гидроцилиндр откидывания контргруза; 11 – грузовой барабан лебедки; 12 – стреловой барабан лебедки; 13 – рама контргруза; 14 – контргруз; 15 – стрела контргруза

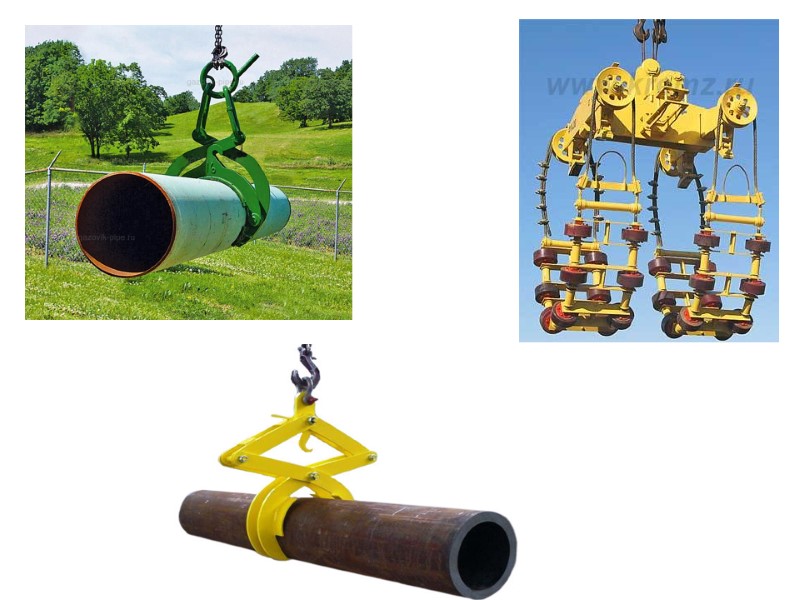

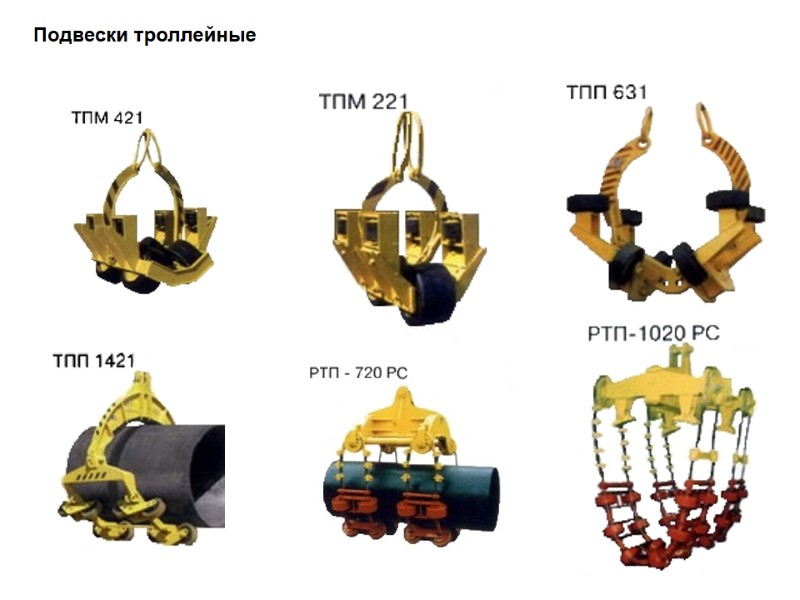

Подвески троллейные

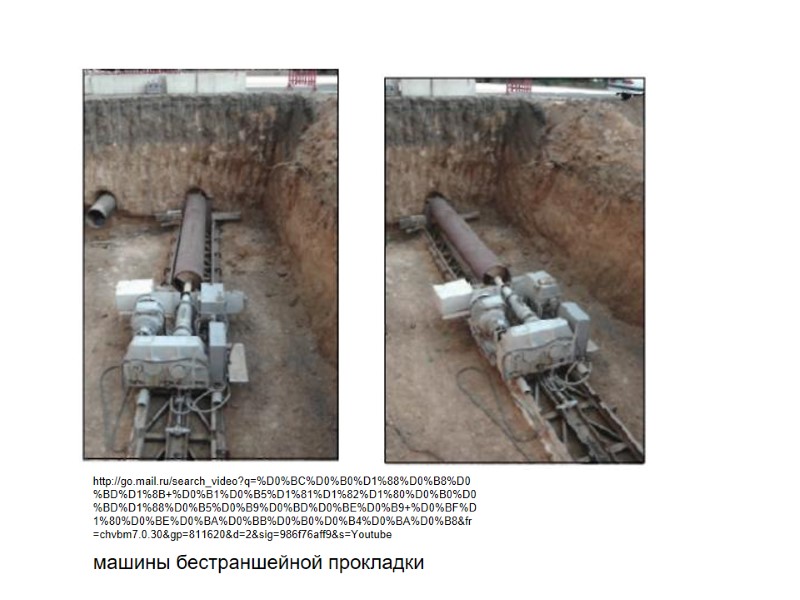

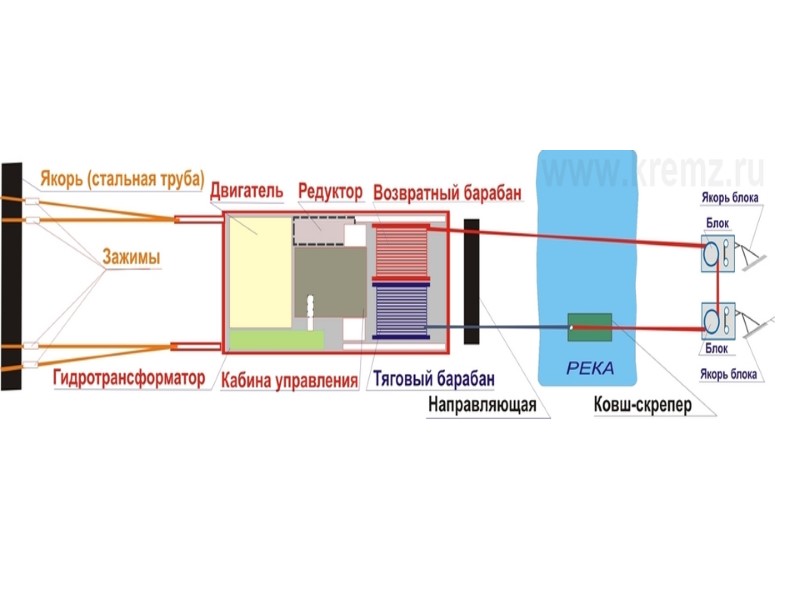

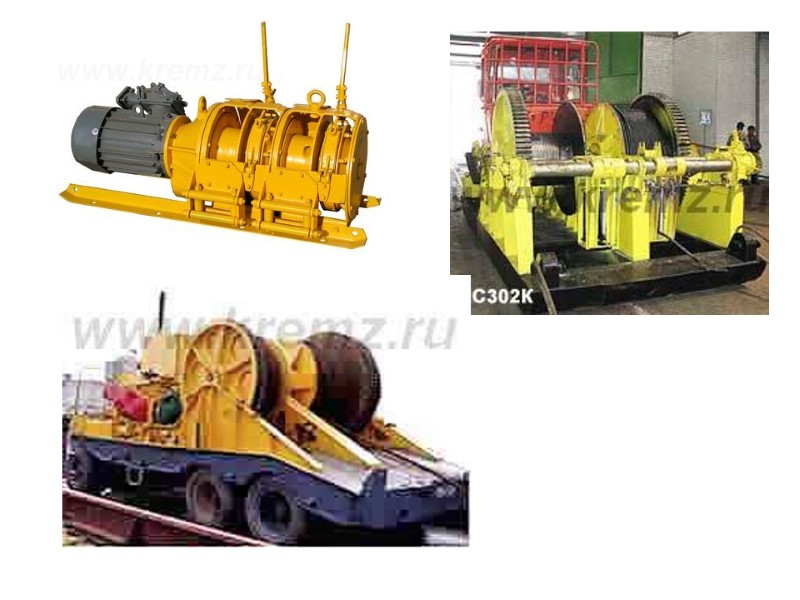

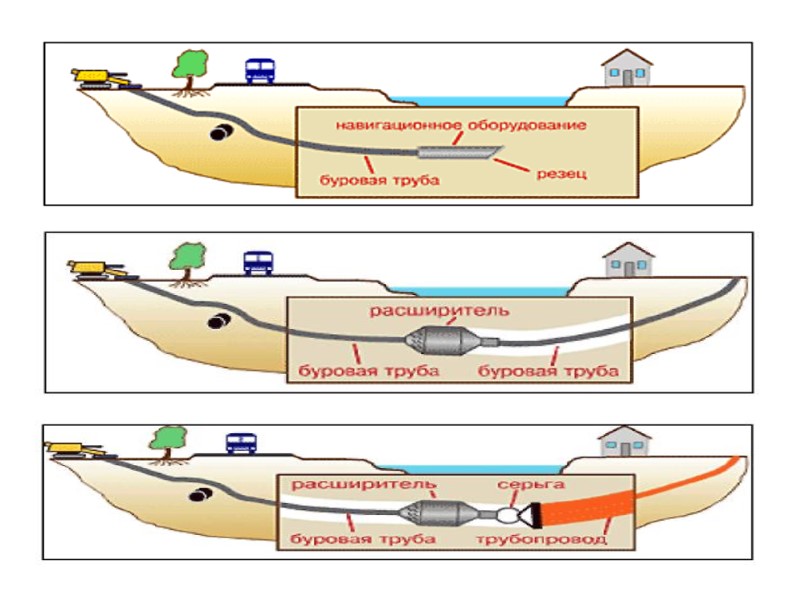

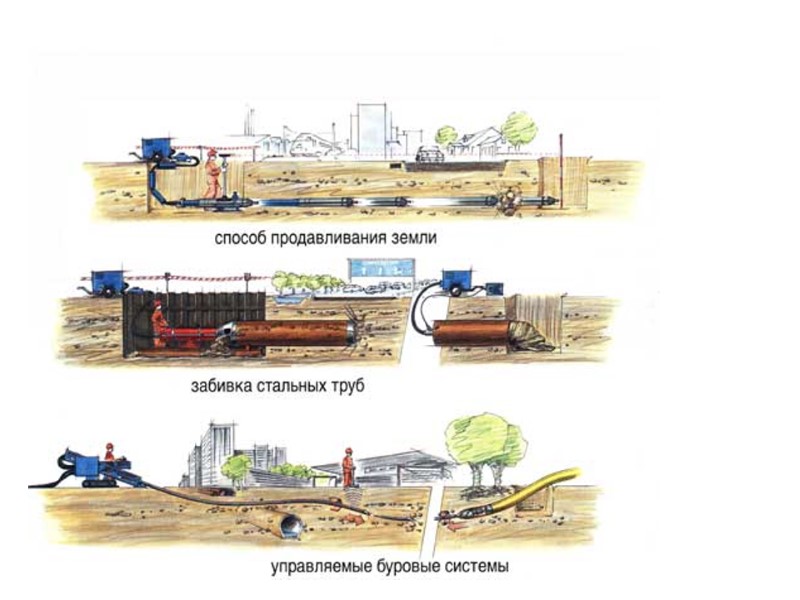

http://go.mail.ru/search_video?q=%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D1%8B+%D0%B1%D0%B5%D1%81%D1%82%D1%80%D0%B0%D0%BD%D1%88%D0%B5%D0%B9%D0%BD%D0%BE%D0%B9+%D0%BF%D1%80%D0%BE%D0%BA%D0%BB%D0%B0%D0%B4%D0%BA%D0%B8&fr=chvbm7.0.30&gp=811620&d=2&sig=986f76aff9&s=Youtube машины бестраншейной прокладки

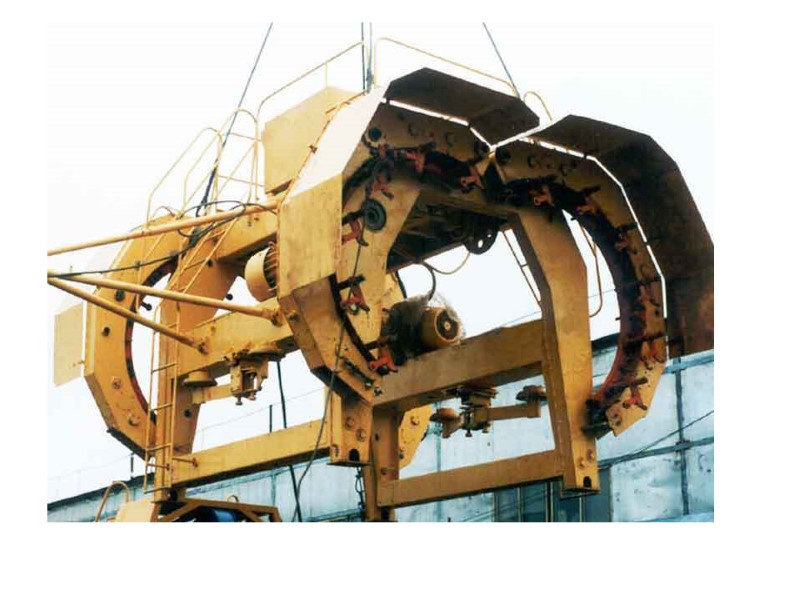

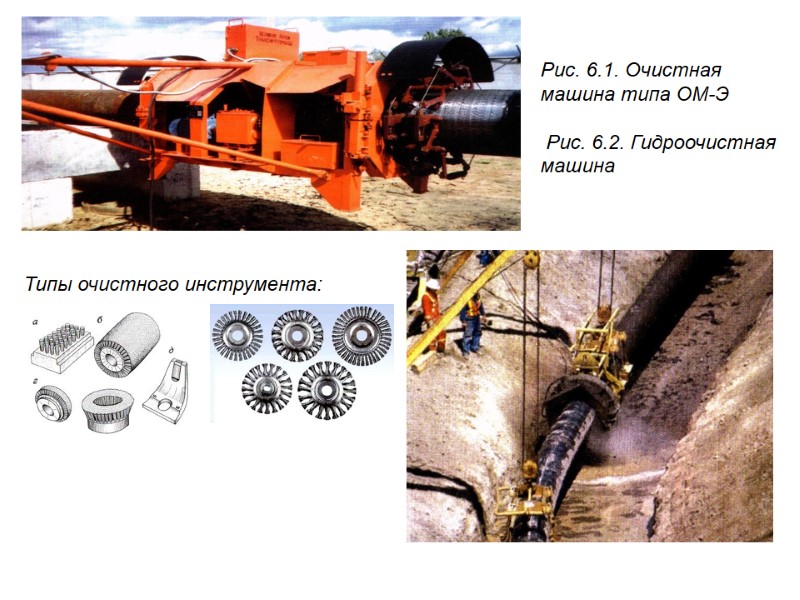

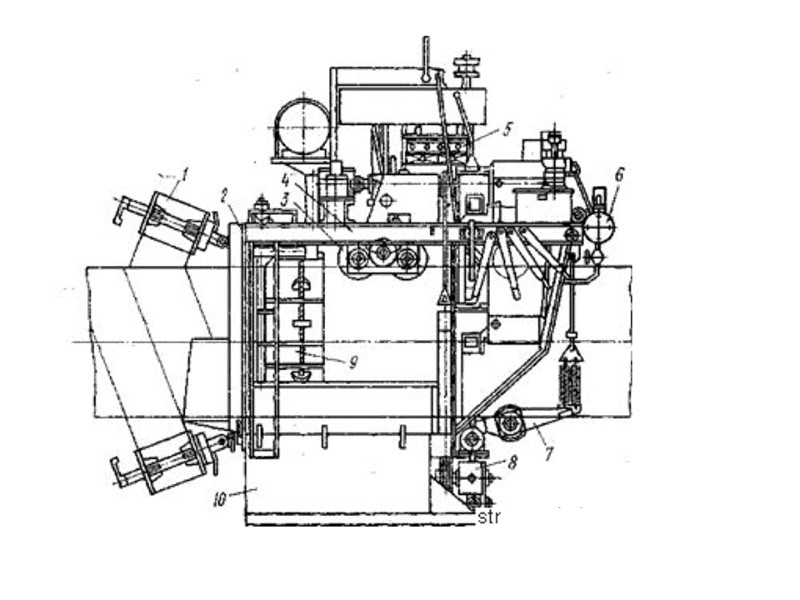

Рис. 6.1. Очистная машина типа ОМ-Э Рис. 6.2. Гидроочистная машина Типы очистного инструмента:

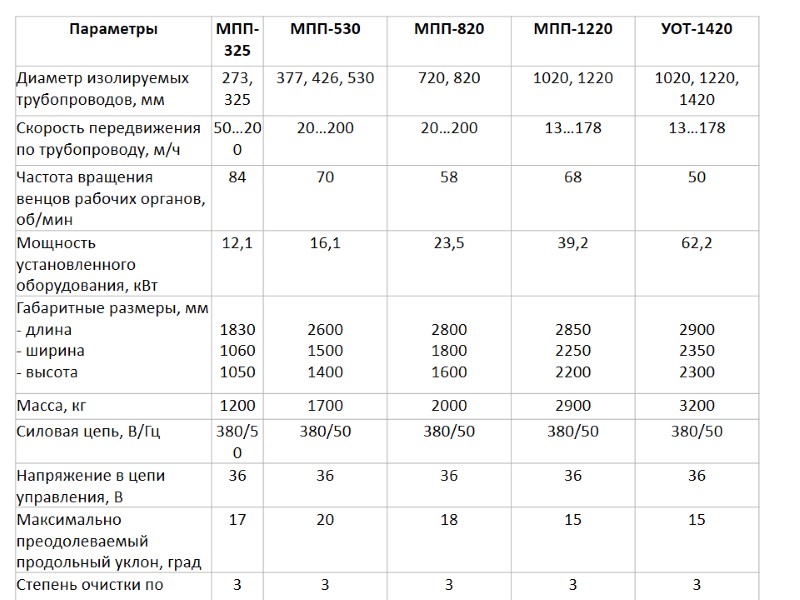

Очистные машины типа МПП и УОТ

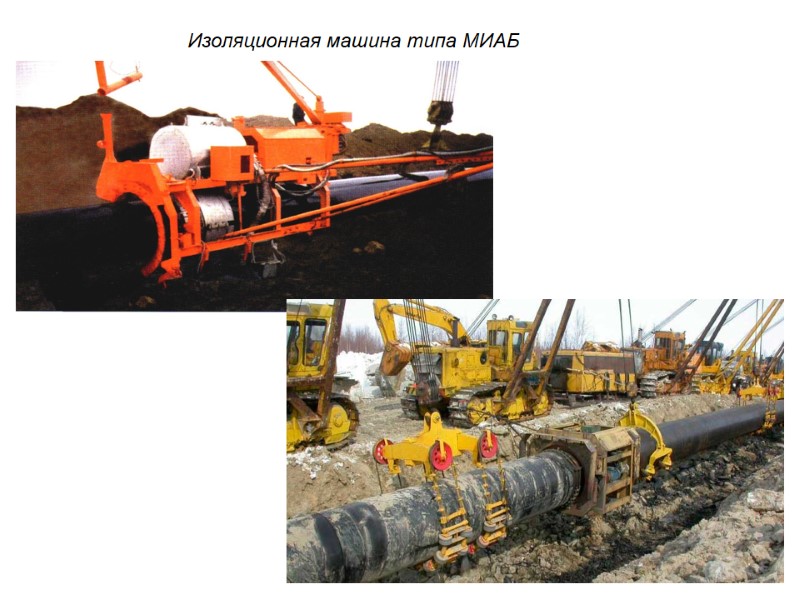

Изоляционная машина типа МИАБ

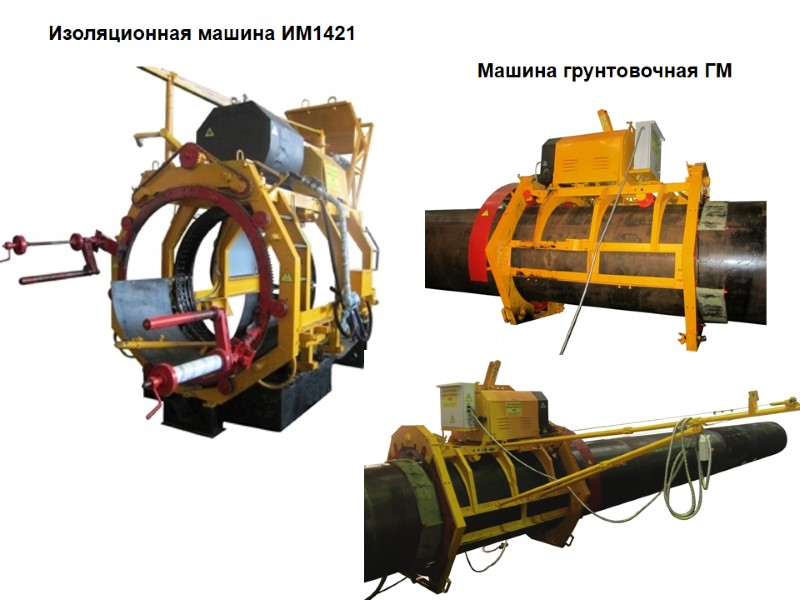

Изоляционная машина ИМ1421 Машина грунтовочная ГМ

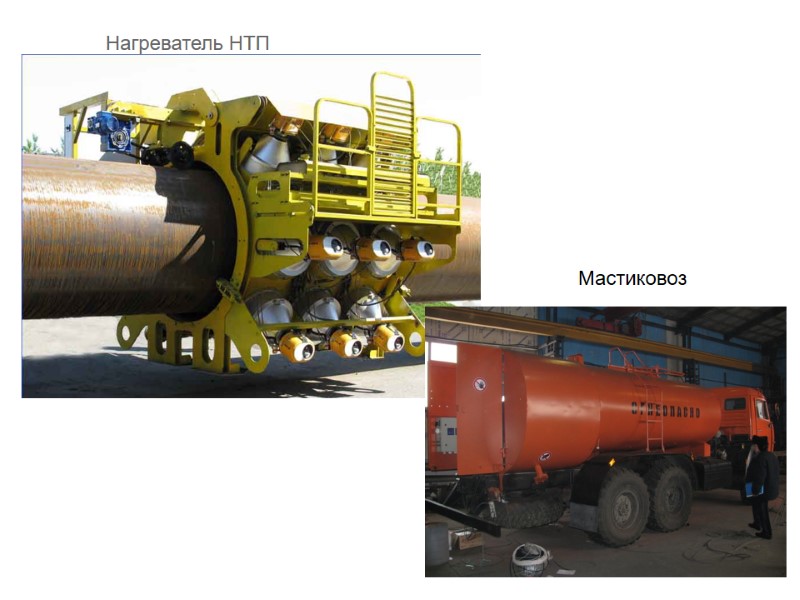

Нагреватель НТП Мастиковоз

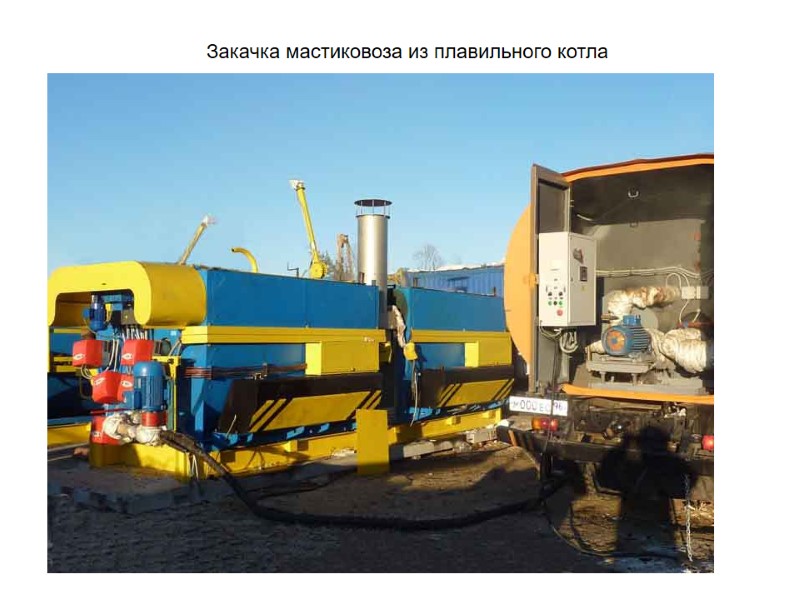

Закачка мастиковоза из плавильного котла

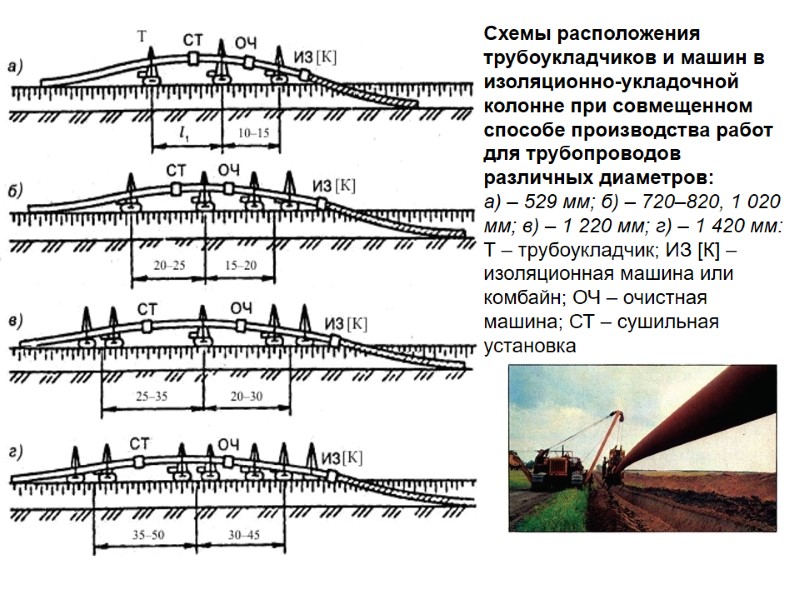

Схемы расположения трубоукладчиков и машин в изоляционно-укладочной колонне при совмещенном способе производства работ для трубопроводов различных диаметров: а) – 529 мм; б) – 720–820, 1 020 мм; в) – 1 220 мм; г) – 1 420 мм: Т – трубоукладчик; ИЗ [К] – изоляционная машина или комбайн; ОЧ – очистная машина; СТ – сушильная установка
Схемы расположения трубоукладчиков и машин в изоляционно-укладочной колонне при раздельном способе производства работ для трубопроводов различных диаметров: а) – 529 мм; б) – 720–1 020 мм; в) – 1 220–1 420 мм: Т – трубоукладчик; СТ – сушильная машина; ОЧ – очистная машина; ИЗ [К] – изоляционная машина или комбайн

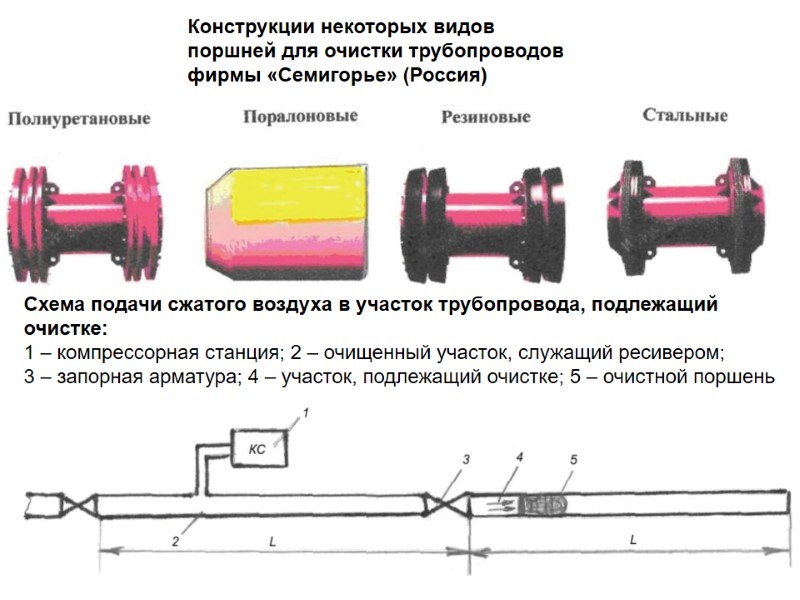

Конструкции некоторых видов поршней для очистки трубопроводов фирмы «Семигорье» (Россия) Схема подачи сжатого воздуха в участок трубопровода, подлежащий очистке: 1 – компрессорная станция; 2 – очищенный участок, служащий ресивером; 3 – запорная арматура; 4 – участок, подлежащий очистке; 5 – очистной поршень

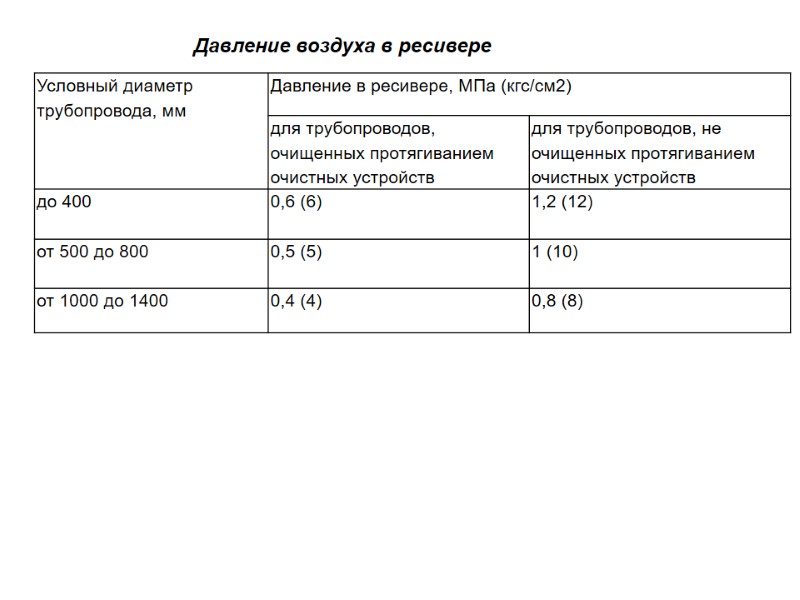

Давление воздуха в ресивере

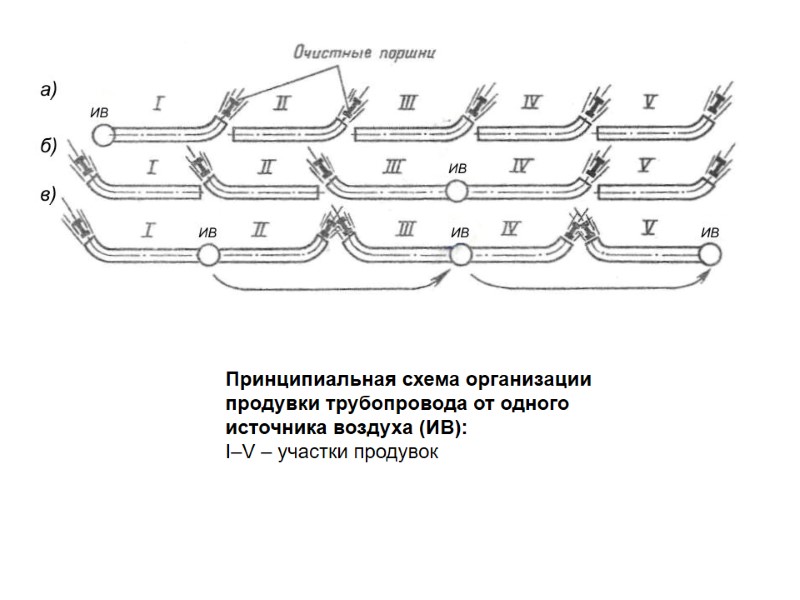

Принципиальная схема организации продувки трубопровода от одного источника воздуха (ИВ): I–V – участки продувок

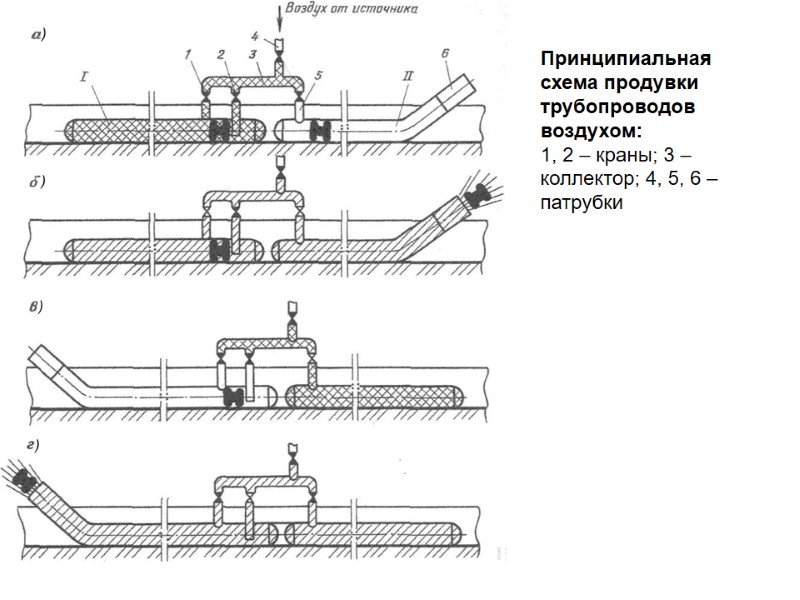

Принципиальная схема продувки трубопроводов воздухом: 1, 2 – краны; 3 – коллектор; 4, 5, 6 – патрубки

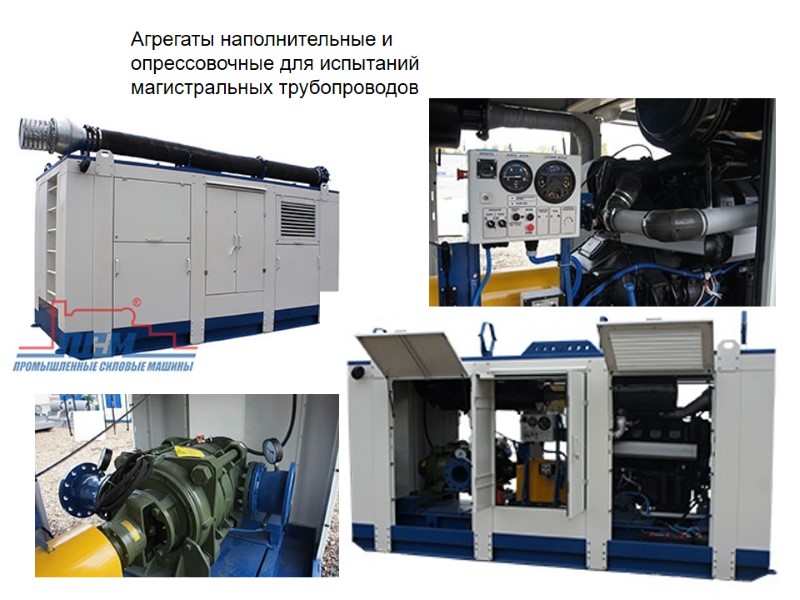

Агрегаты наполнительные и опрессовочные для испытаний магистральных трубопроводов

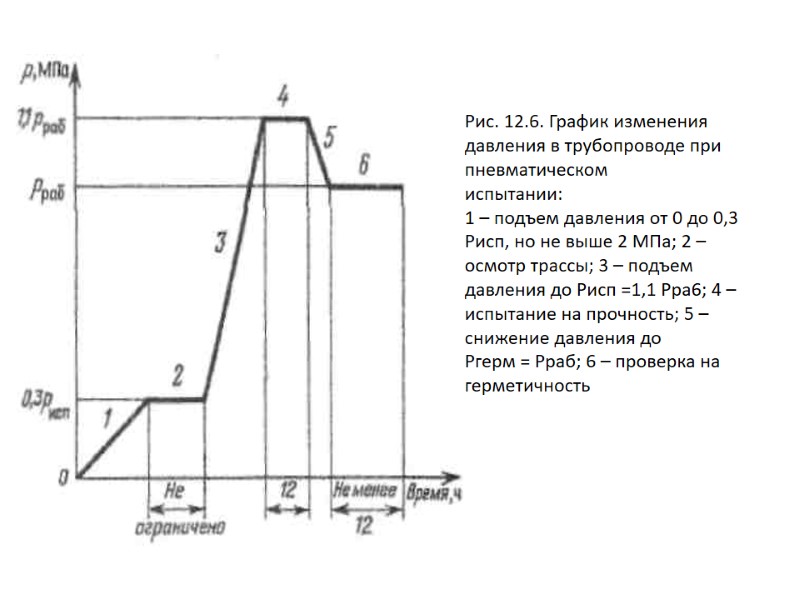

Рис. 12.6. График изменения давления в трубопроводе при пневматическом испытании: 1 – подъем давления от 0 до 0,3 Рисп, но не выше 2 МПа; 2 – осмотр трассы; 3 – подъем давления до Рисп =1,1 Рра6; 4 – испытание на прочность; 5 – снижение давления до Ргерм = Рраб; 6 – проверка на герметичность

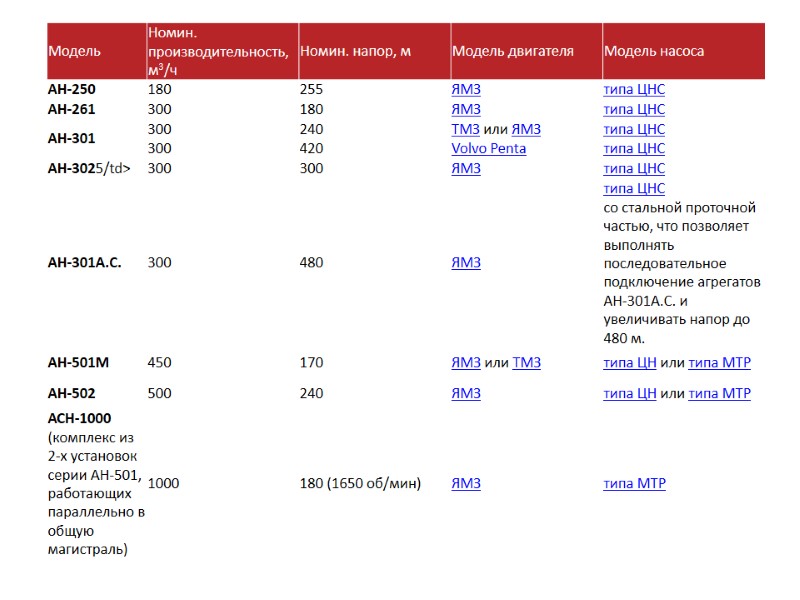

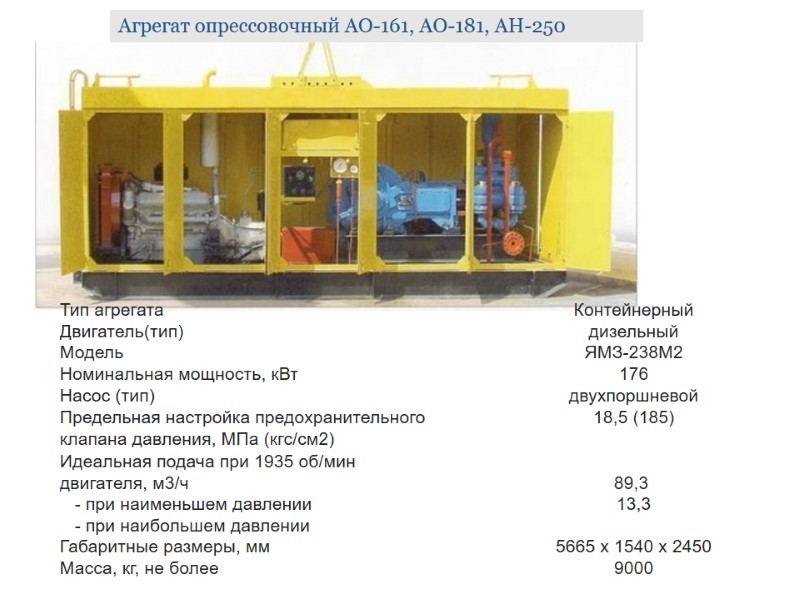

Технические характеристики
Агрегат наполнительный АН-501М с центробежным многосекционным насосом и базовым двигателем ТМЗ

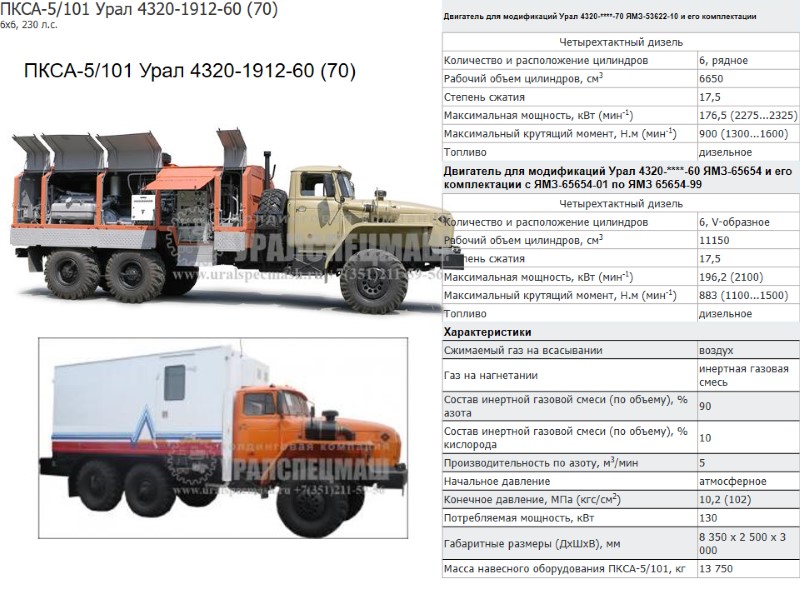

ПКСА-5/101 Урал 4320-1912-60 (70) ПКСА-5/101 Урал 4320-1912-60 (70) 6х6, 230 л.с.

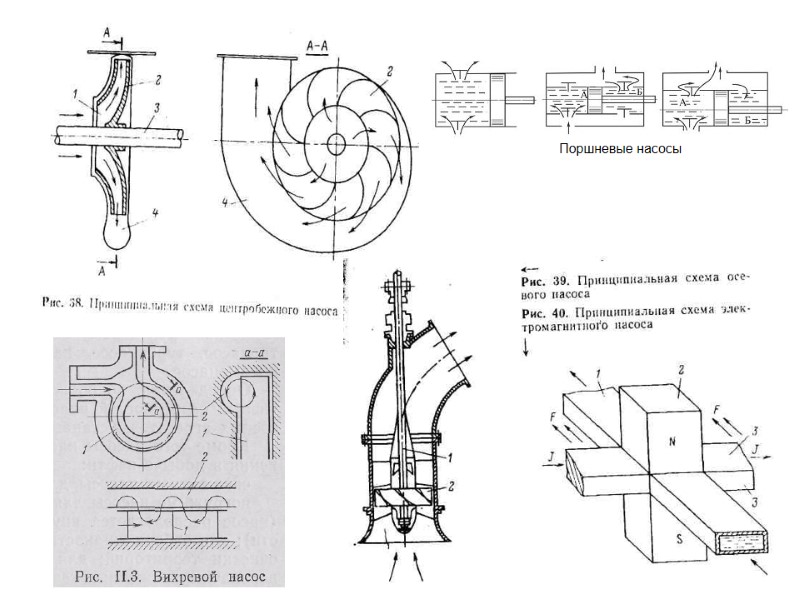

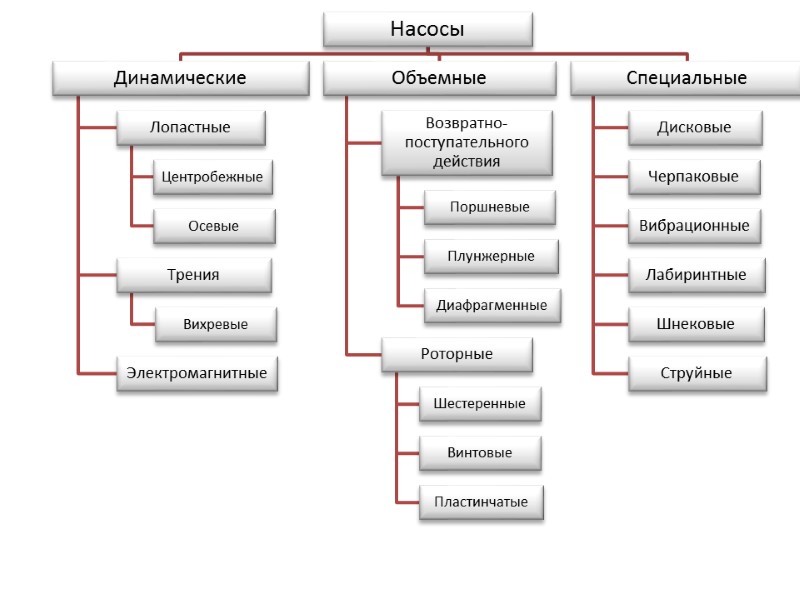

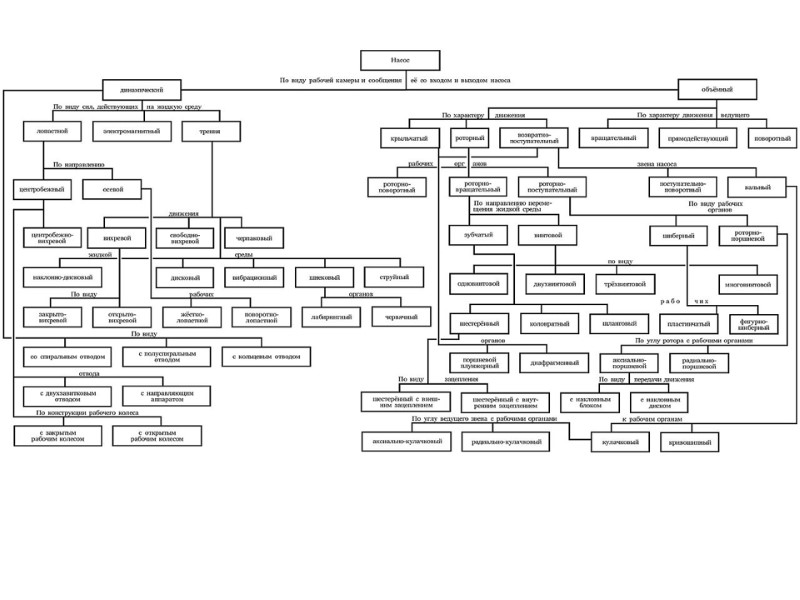

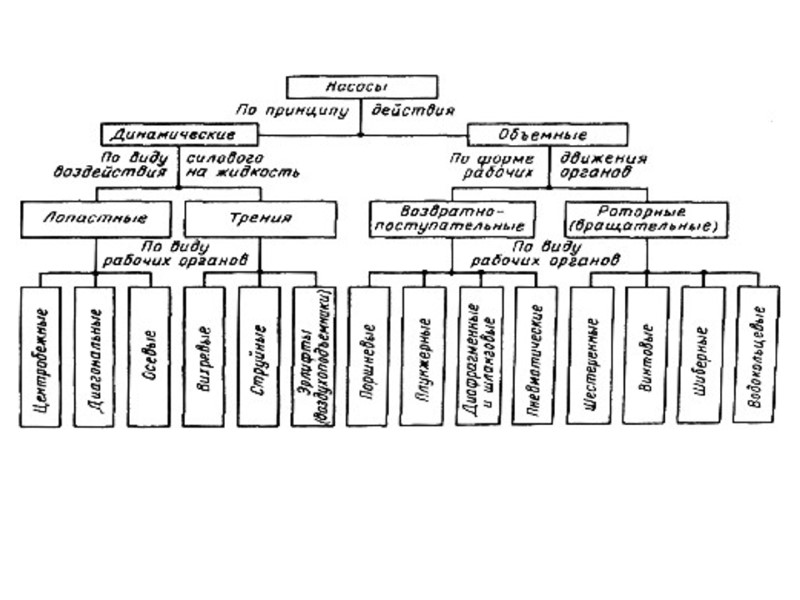

Поршневые насосы

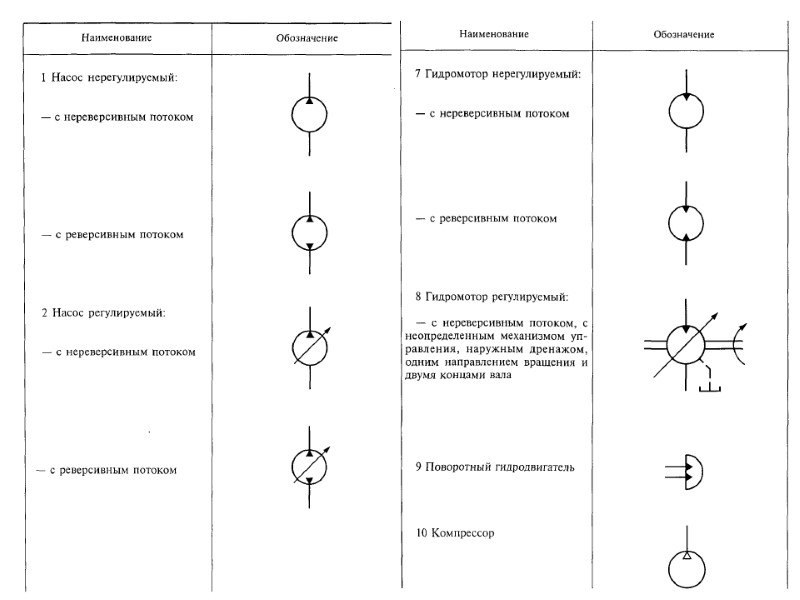

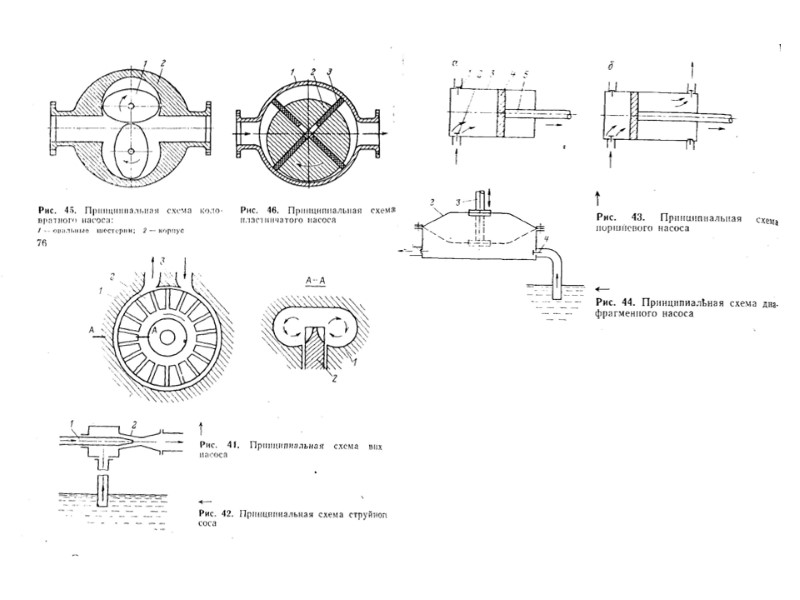

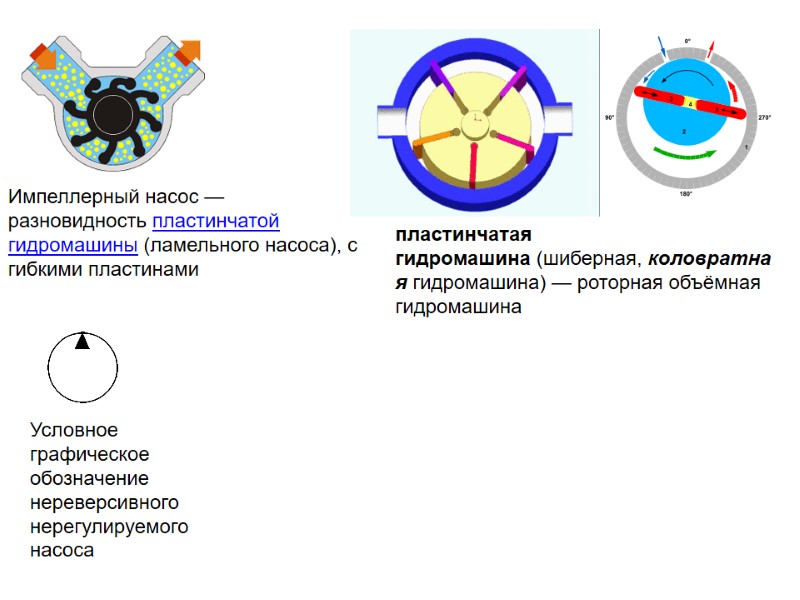

Импеллерный насос — разновидность пластинчатой гидромашины (ламельного насоса), с гибкими пластинами пластинчатая гидромашина (шиберная, коловратная гидромашина) — роторная объёмная гидромашина Условное графическое обозначение нереверсивного нерегулируемого насоса

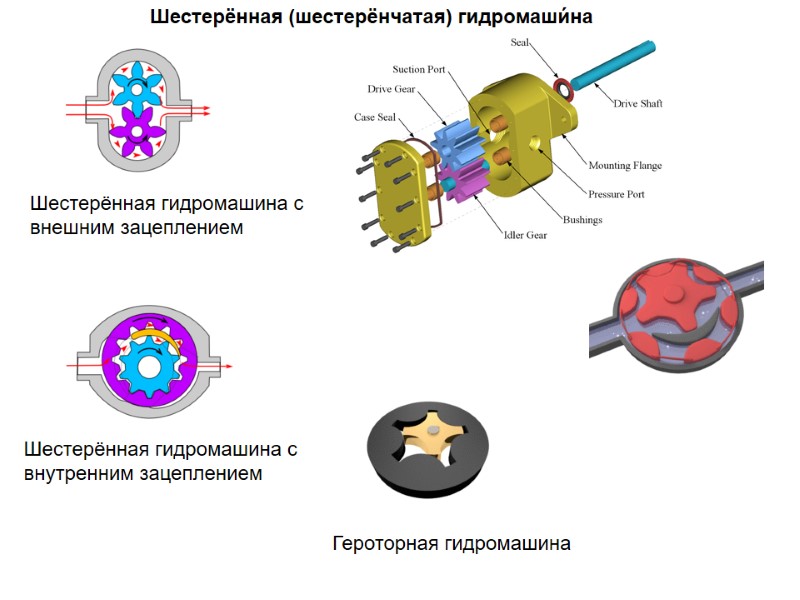

Шестерённая гидромашина с внешним зацеплением Шестерённая гидромашина с внутренним зацеплением Героторная гидромашина Шестерённая (шестерёнчатая) гидромаши́на
Аксиально-плунжерная гидромашина[1] — один из видов роторно-поршневых гидромашин
Радиально-плунжерная гидромашина — один из видов объёмных роторных гидромашин

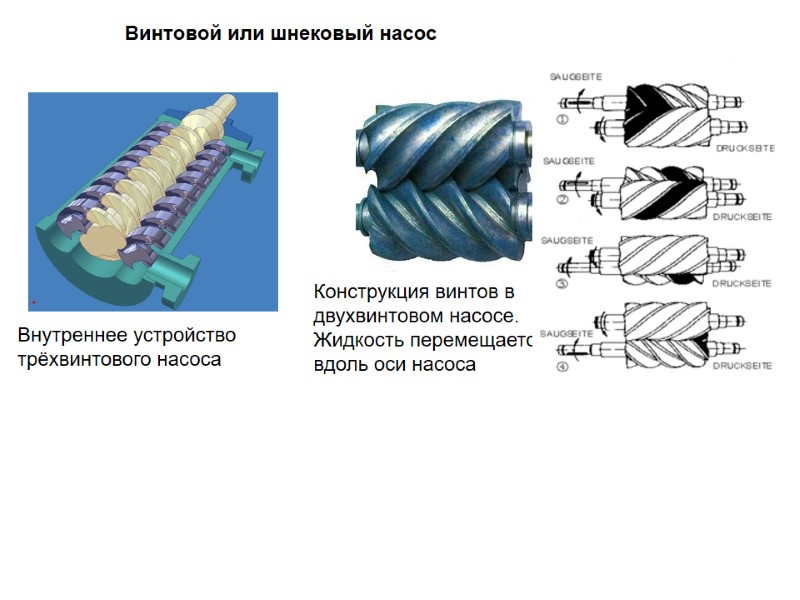

Винтовой или шнековый насос Внутреннее устройство трёхвинтового насоса Конструкция винтов в двухвинтовом насосе. Жидкость перемещается вдоль оси насоса

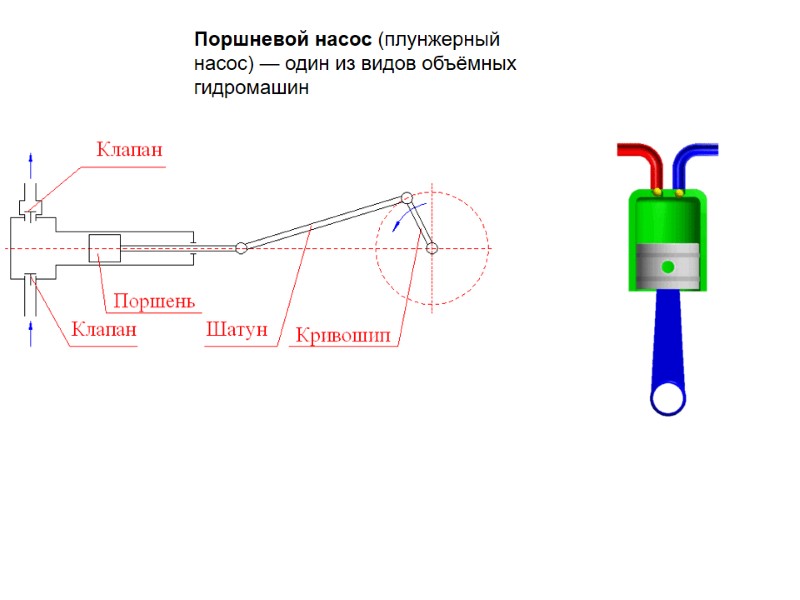

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин

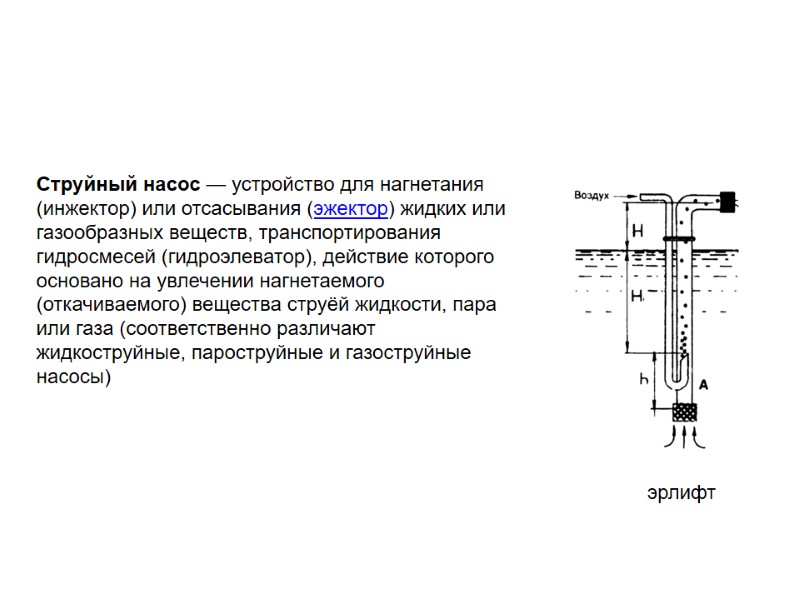

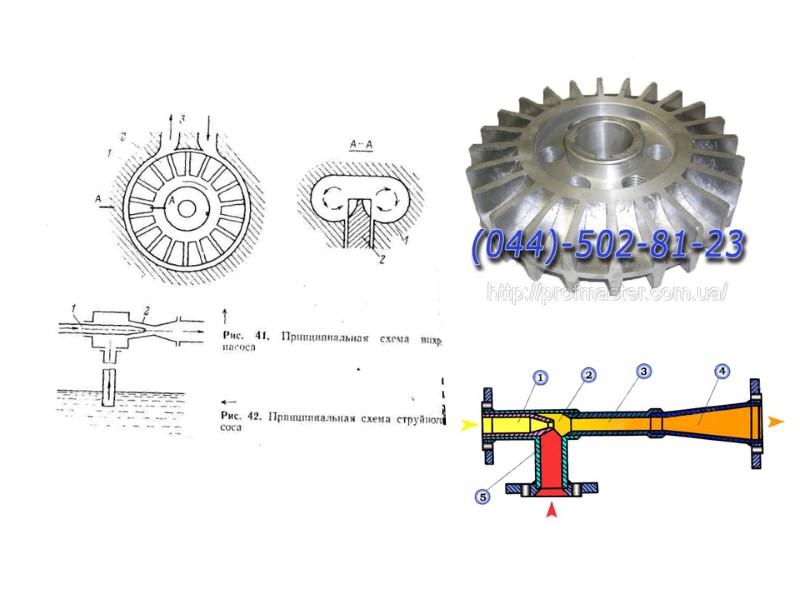

Струйный насос — устройство для нагнетания (инжектор) или отсасывания (эжектор) жидких или газообразных веществ, транспортирования гидросмесей (гидроэлеватор), действие которого основано на увлечении нагнетаемого (откачиваемого) вещества струёй жидкости, пара или газа (соответственно различают жидкоструйные, пароструйные и газоструйные насосы) эрлифт

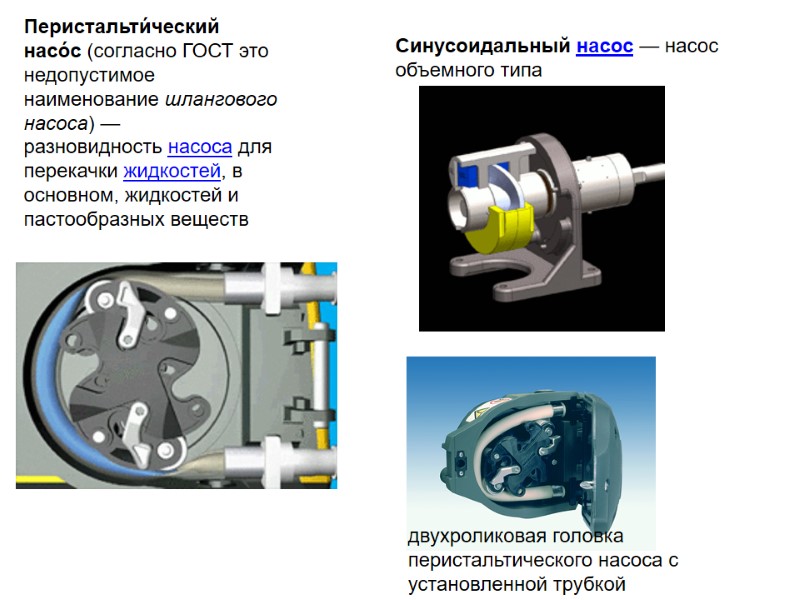

Синусоидальный насос — насос объемного типа Перистальти́ческий насо́с (согласно ГОСТ это недопустимое наименование шлангового насоса) — разновидность насоса для перекачки жидкостей, в основном, жидкостей и пастообразных веществ двухроликовая головка перистальтического насоса с установленной трубкой

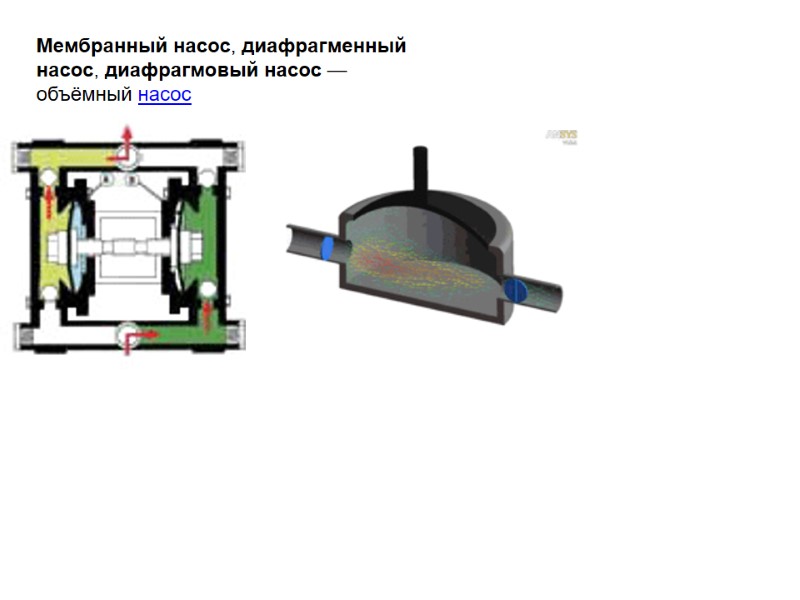

Мембранный насос, диафрагменный насос, диафрагмовый насос — объёмный насос
насосы роторного типа насос шиберный пластинчатый

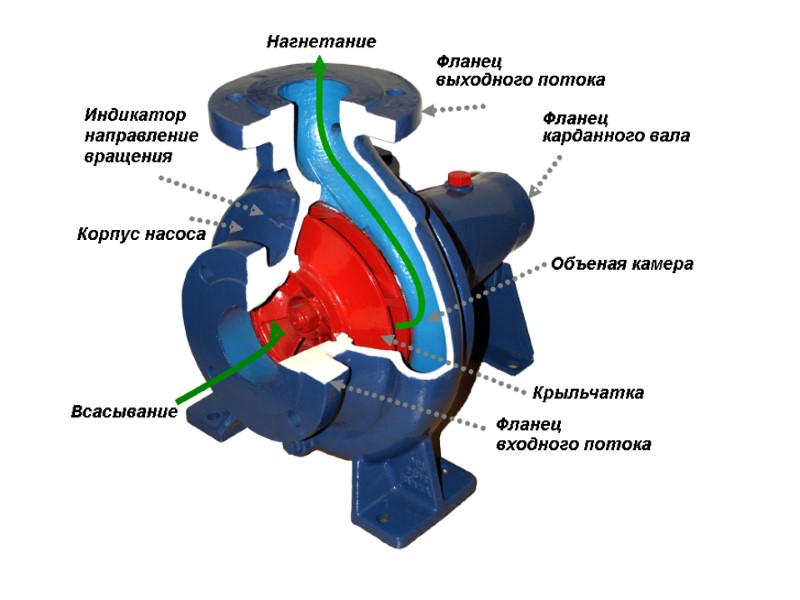

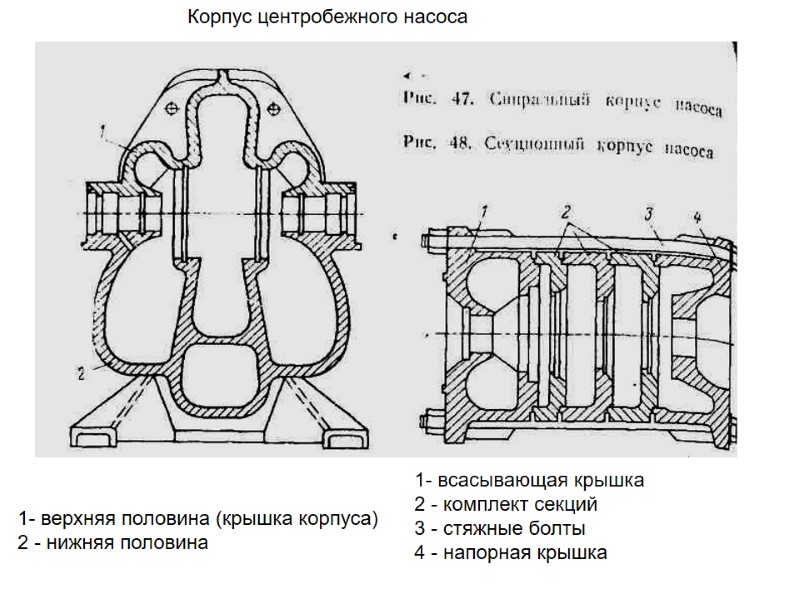

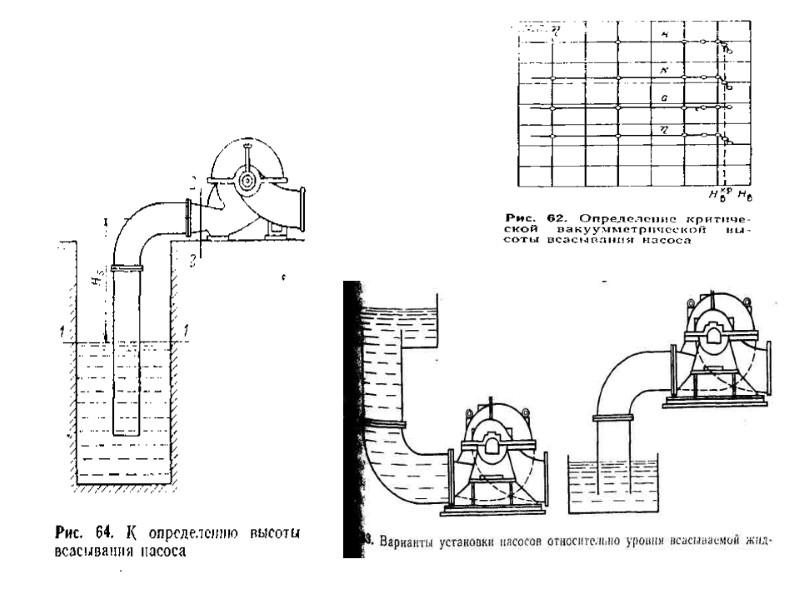

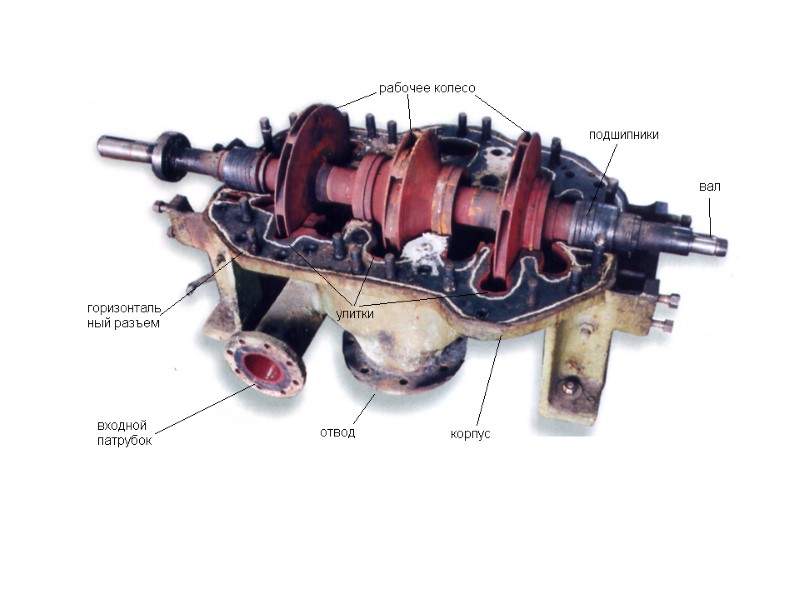

1- верхняя половина (крышка корпуса) 2 - нижняя половина 1- всасывающая крышка 2 - комплект секций 3 - стяжные болты 4 - напорная крышка Корпус центробежного насоса

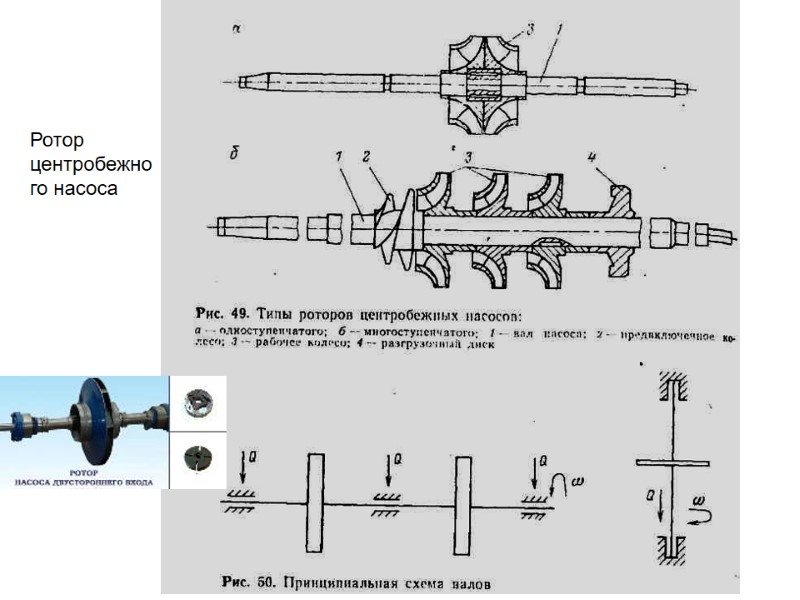

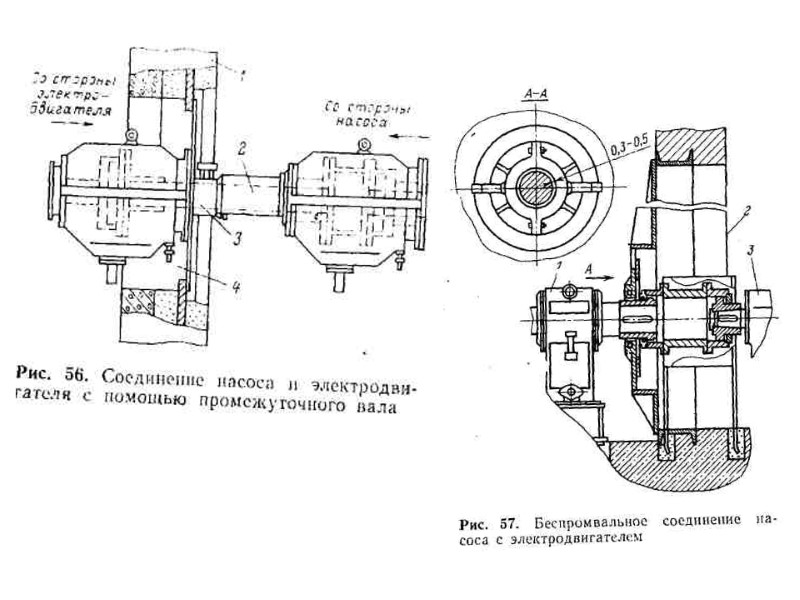

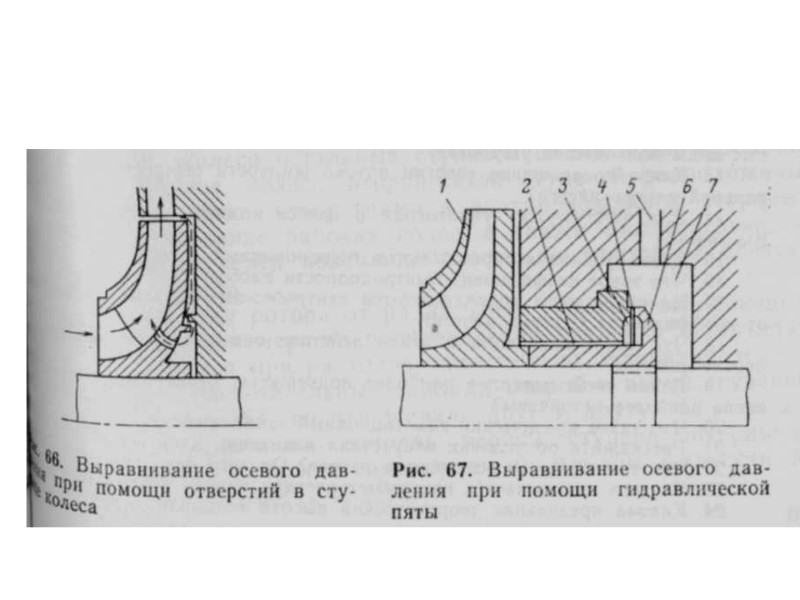

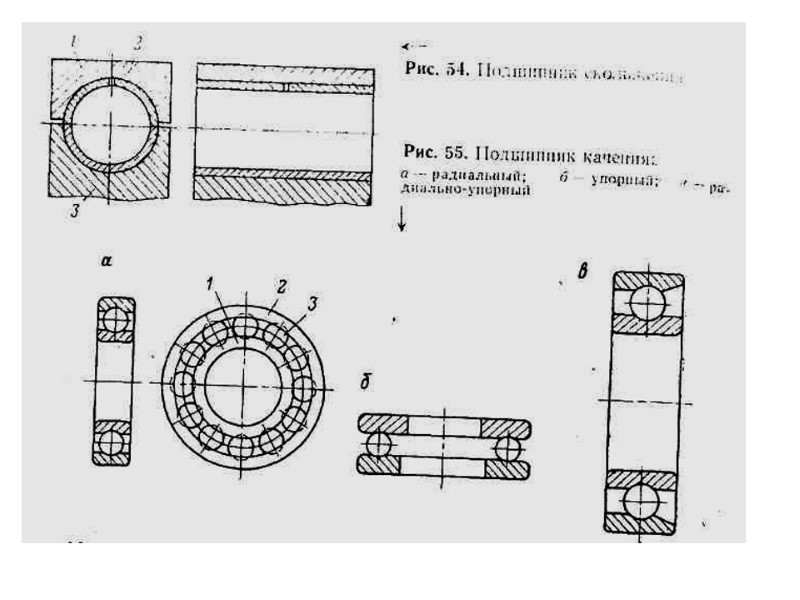

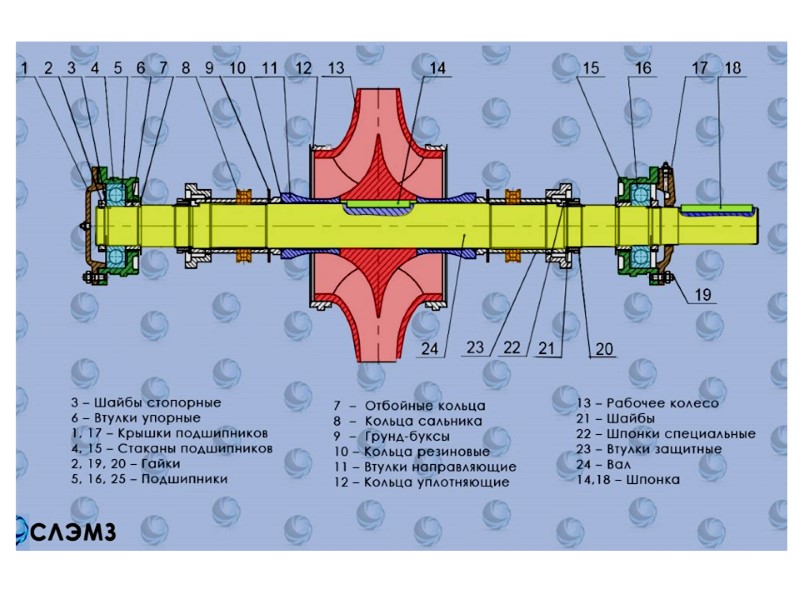

Ротор центробежного насоса

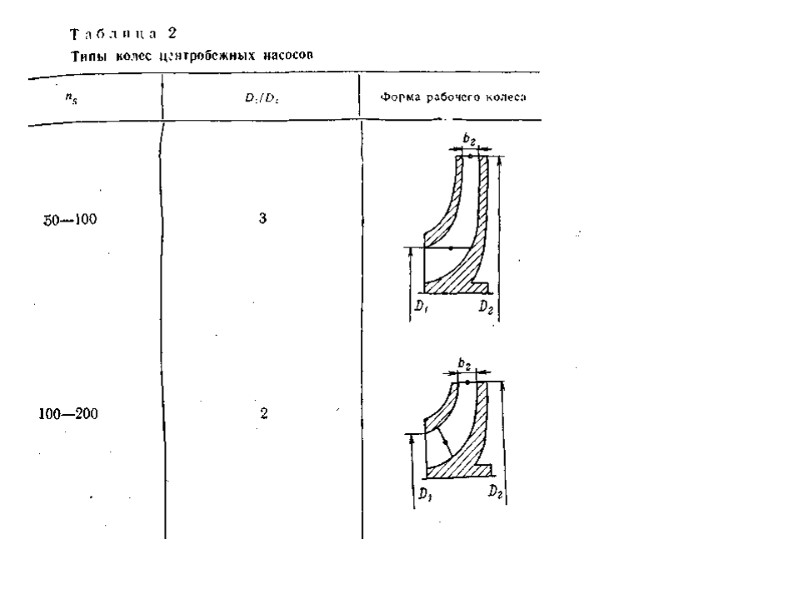

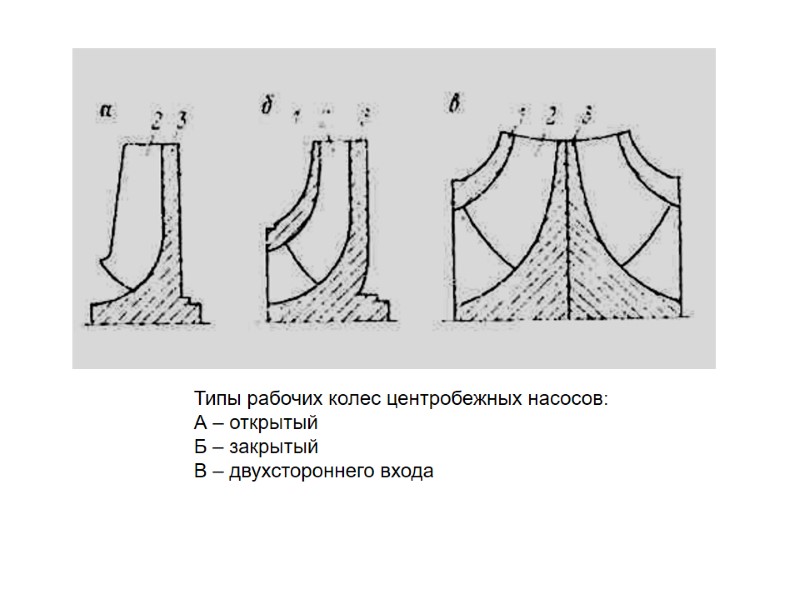

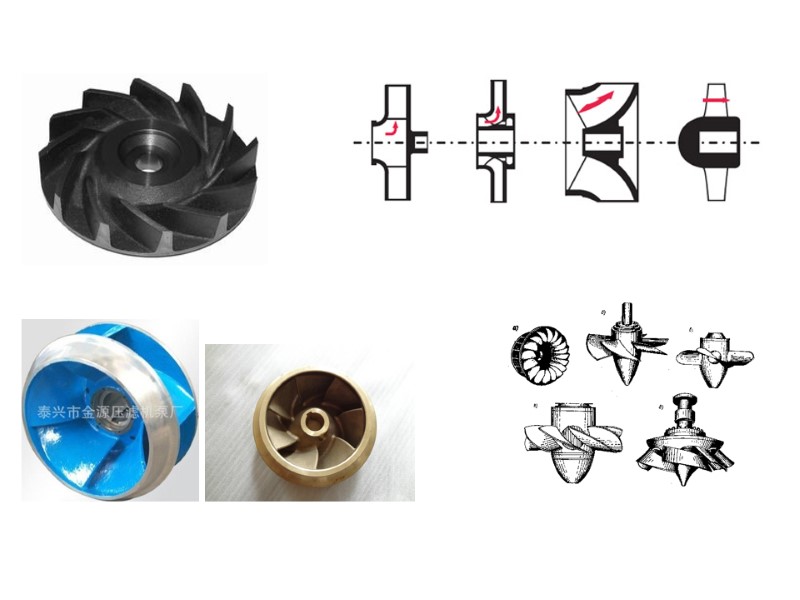

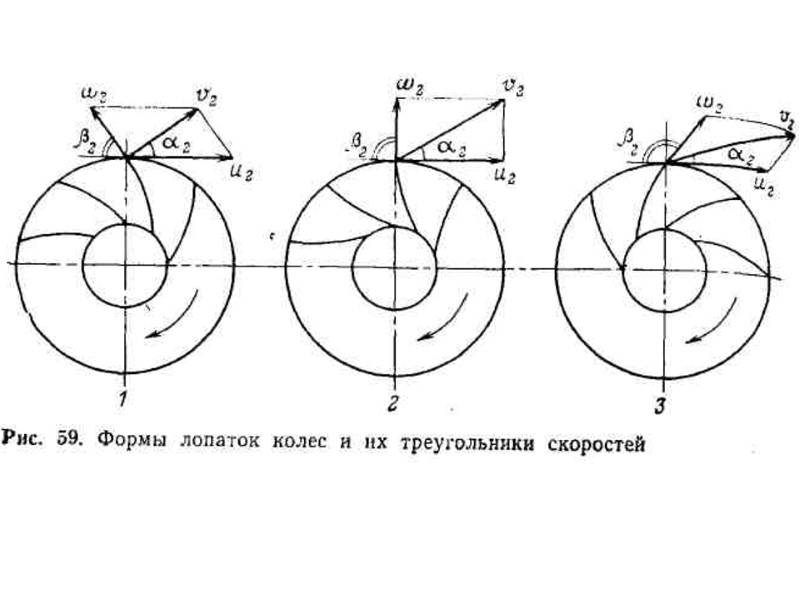

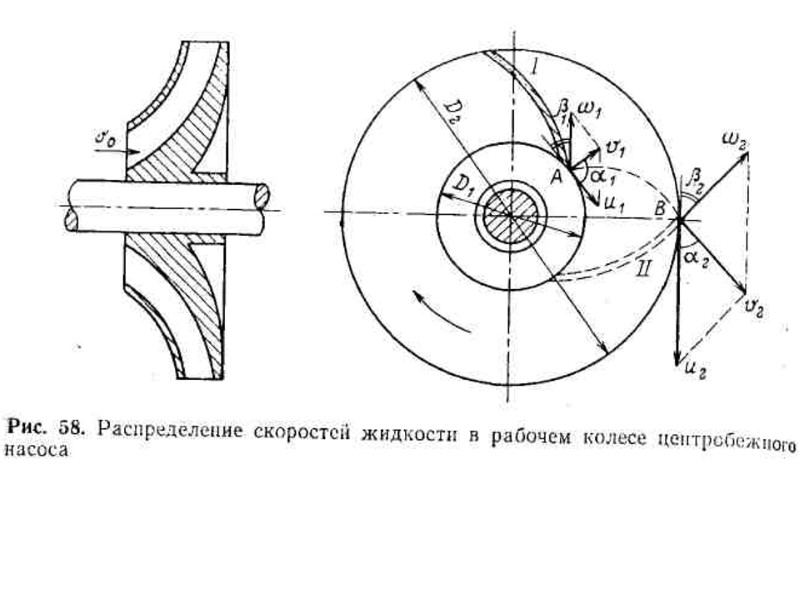

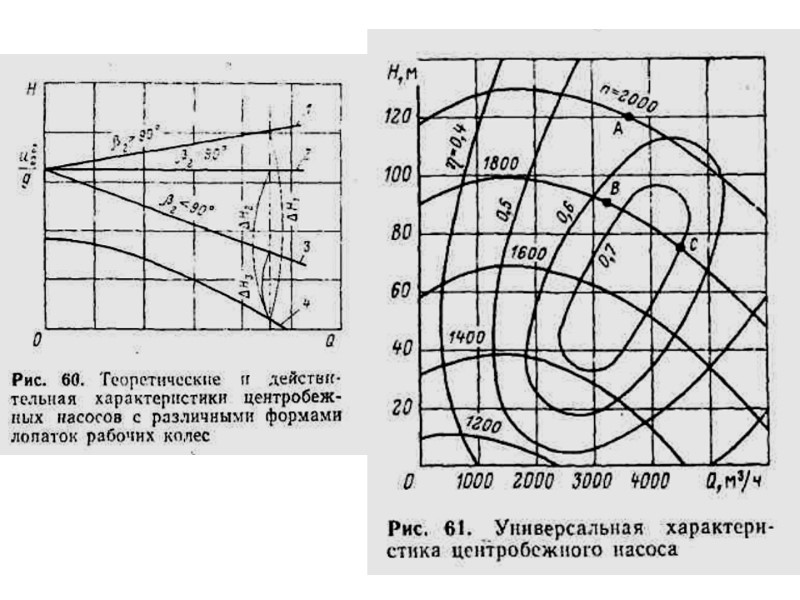

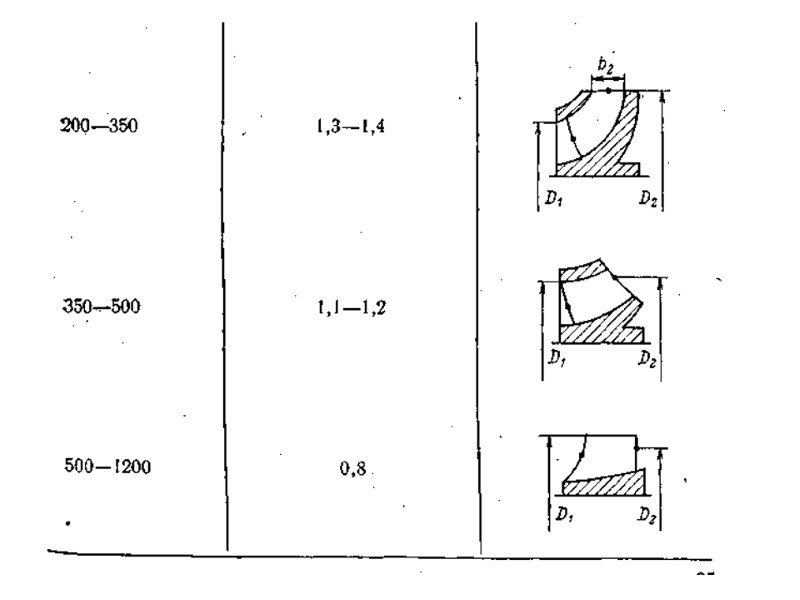

Типы рабочих колес центробежных насосов: А – открытый Б – закрытый В – двухстороннего входа

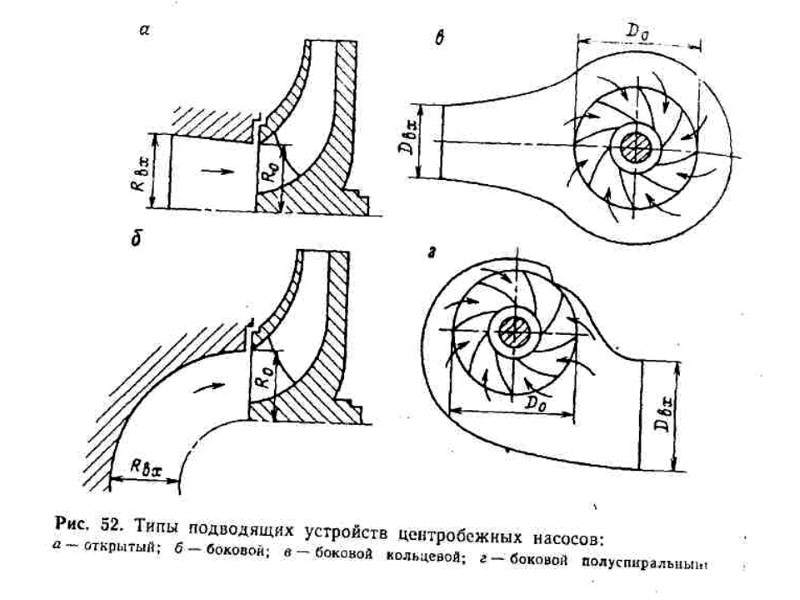

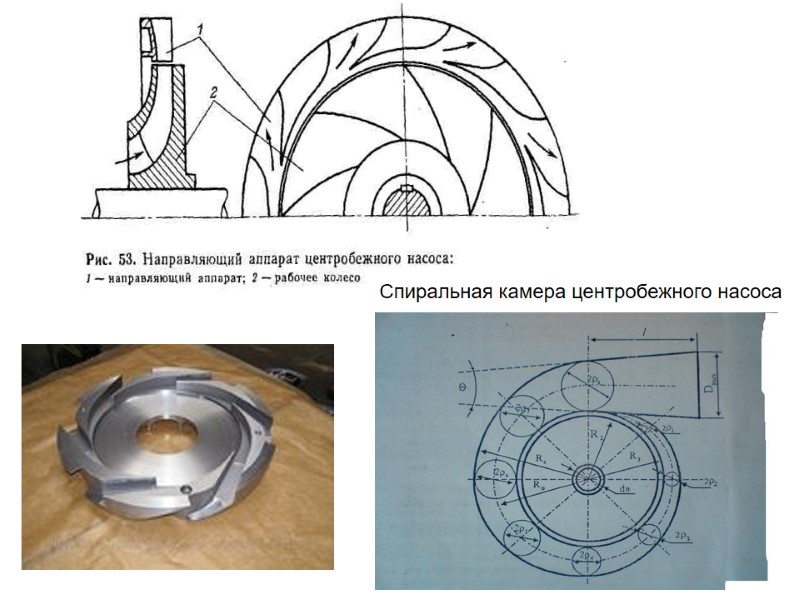

Спиральная камера центробежного насоса

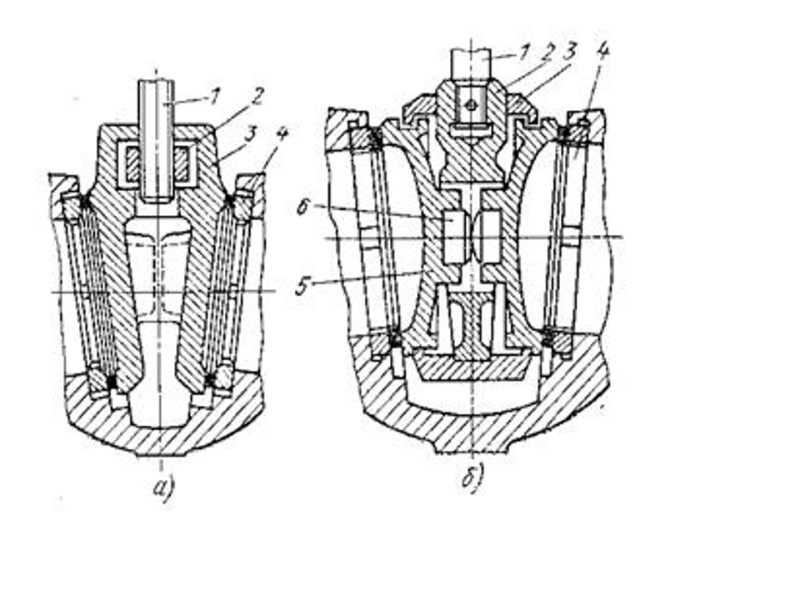

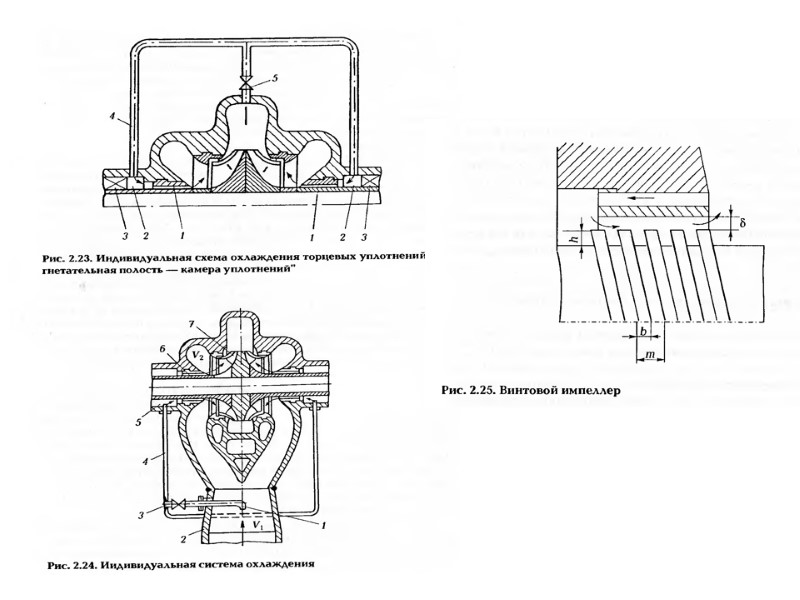

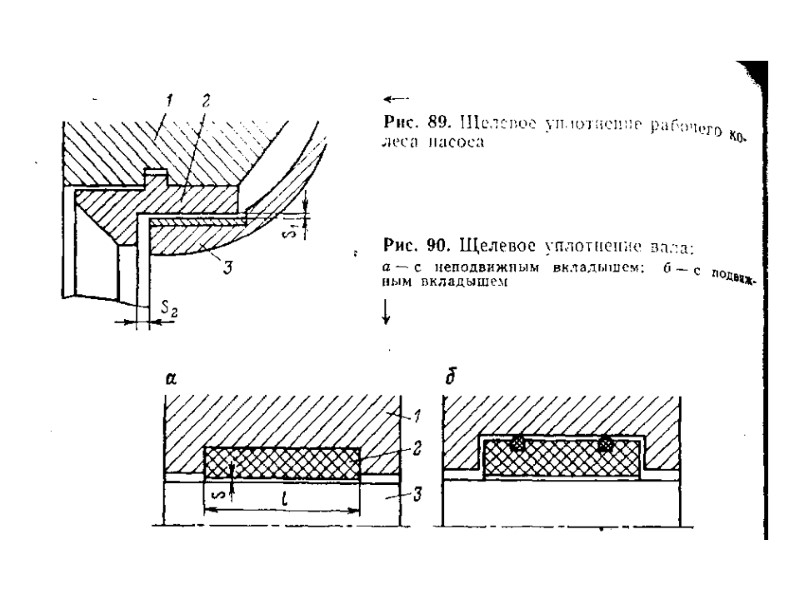

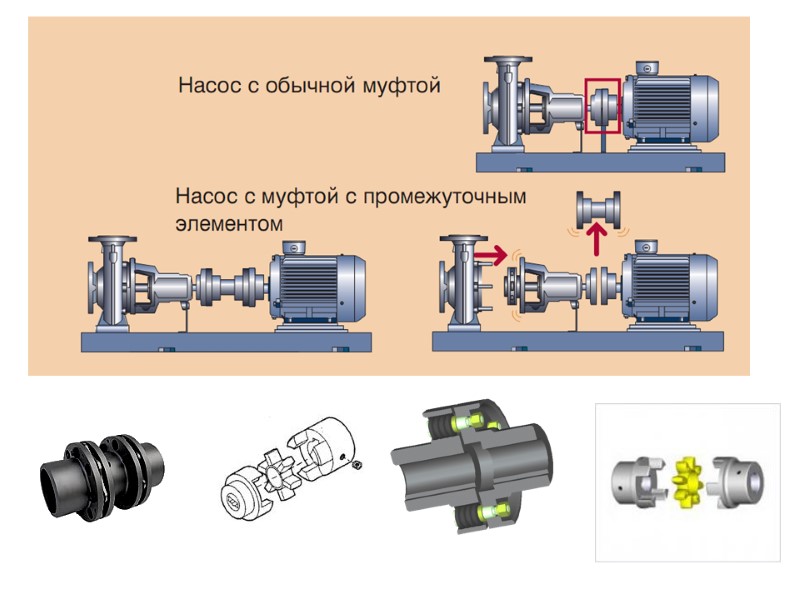

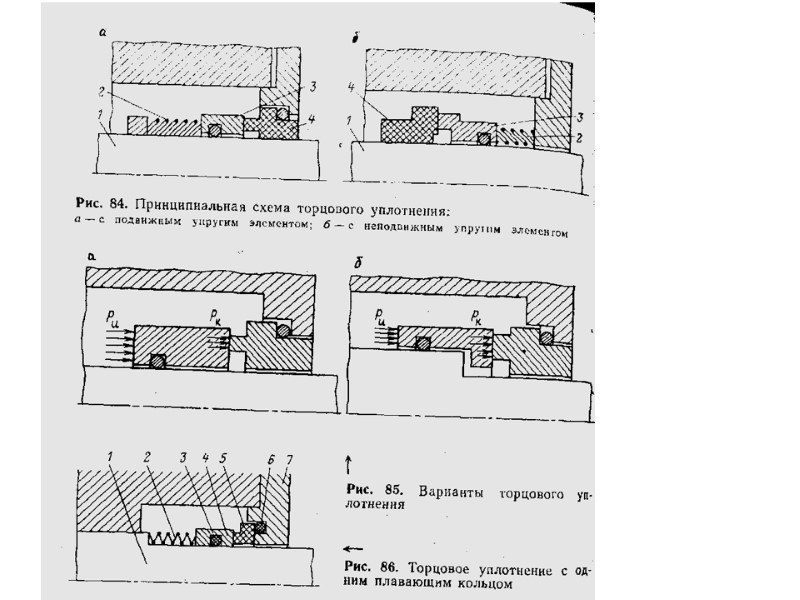

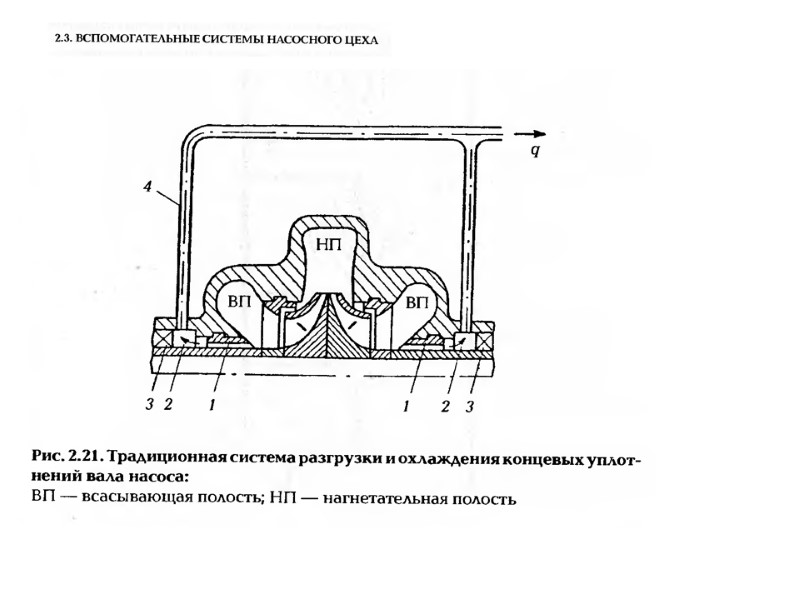

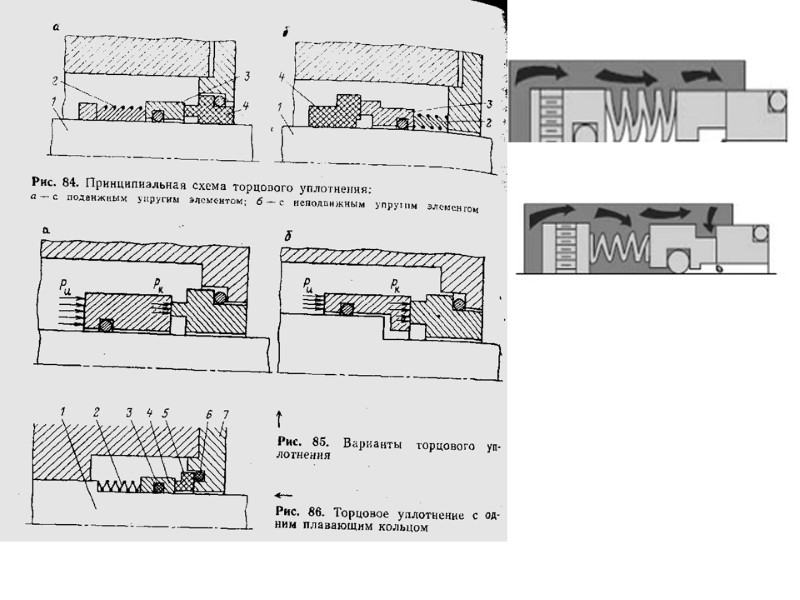

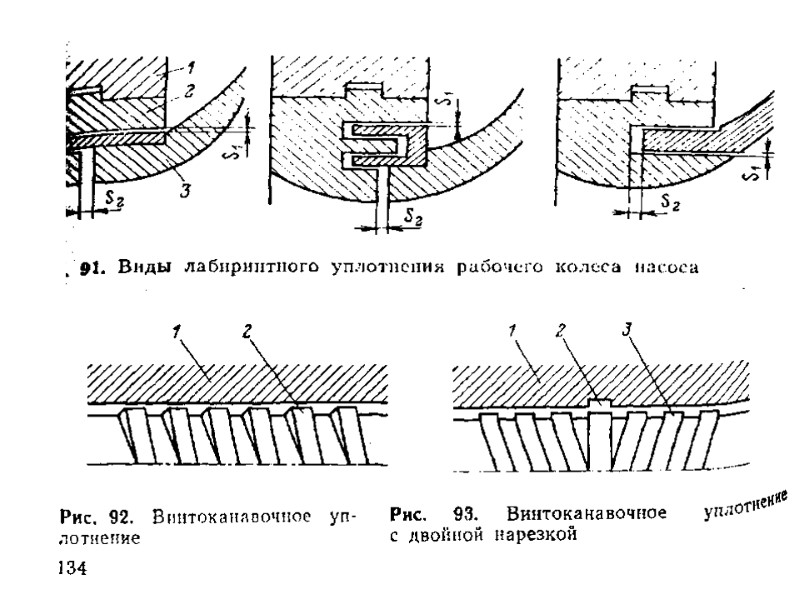

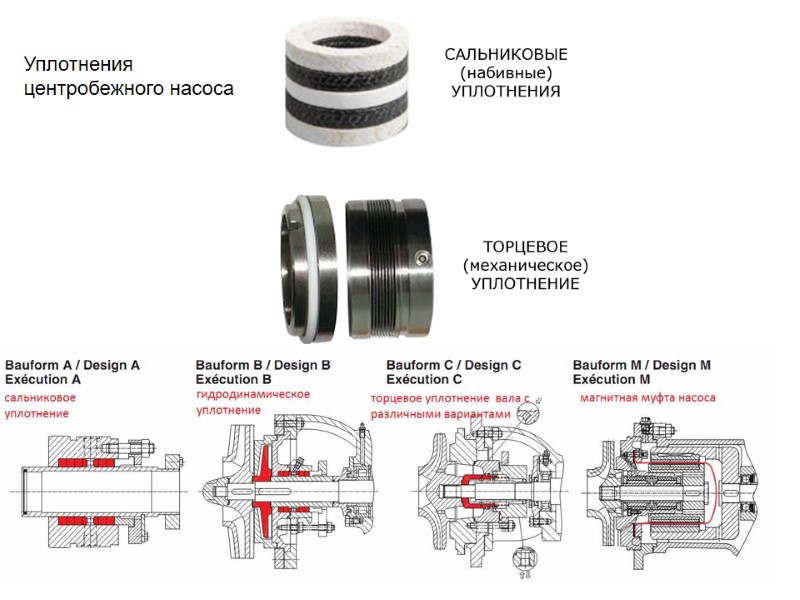

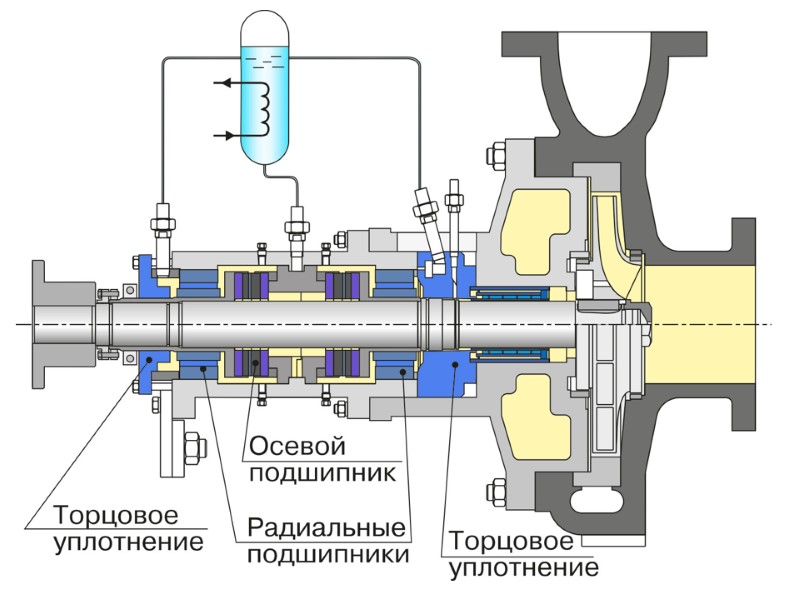

Уплотнения центробежного насоса
http://tdmarynasos.ru/nasosy-dlya-neftyanoj-promyshlennosti 8НД-10х5, - пятиступенчатый, горизонтальный спиральный центробежный нефтяной магистральный насос. Оснащен 2-мя переводными трубами на верхней крышке для передачи жидкости между ступенями. 1-я ступень – 2-х сторонний вход жидкости, 2-я и 5-я ступени с попарно развернутыми на 180 0 спиралями. Нефтяные магистральные насосы

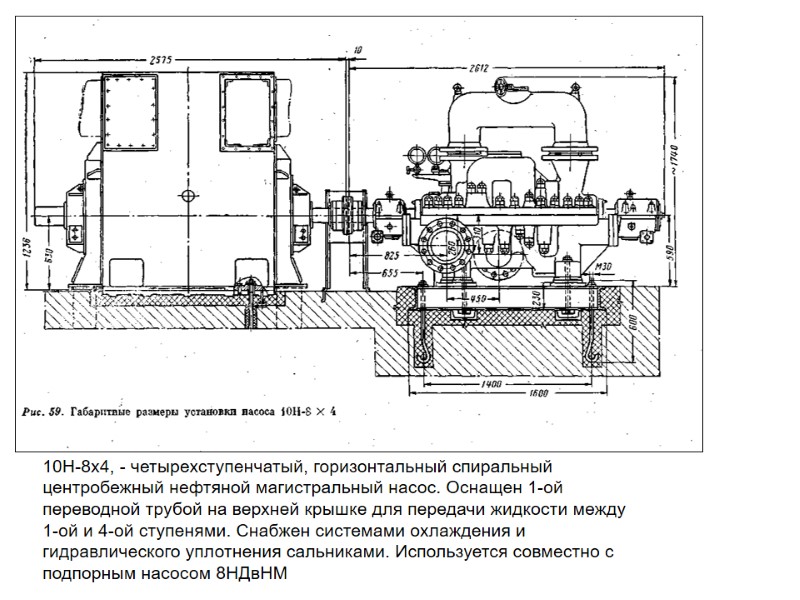

10Н-8х4, - четырехступенчатый, горизонтальный спиральный центробежный нефтяной магистральный насос. Оснащен 1-ой переводной трубой на верхней крышке для передачи жидкости между 1-ой и 4-ой ступенями. Снабжен системами охлаждения и гидравлического уплотнения сальниками. Используется совместно с подпорным насосом 8НДвНМ

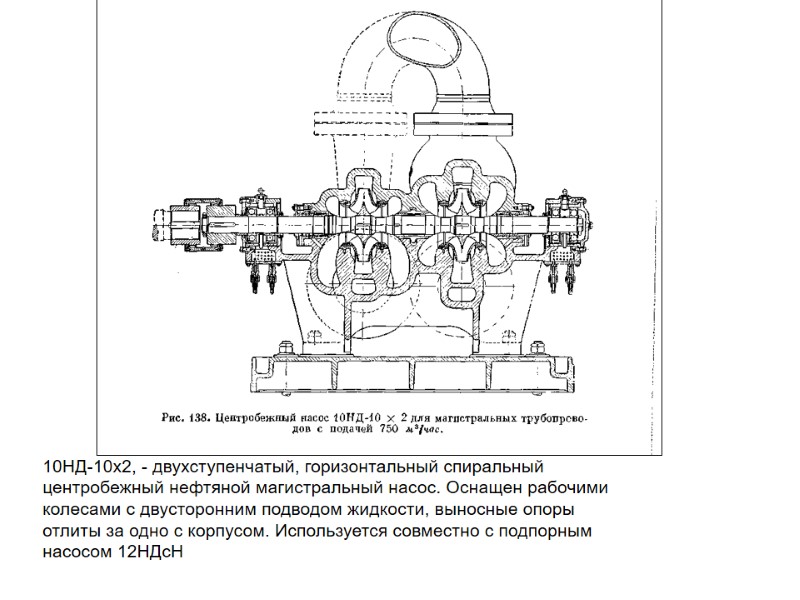

10НД-10х2, - двухступенчатый, горизонтальный спиральный центробежный нефтяной магистральный насос. Оснащен рабочими колесами с двусторонним подводом жидкости, выносные опоры отлиты за одно с корпусом. Используется совместно с подпорным насосом 12НДсН

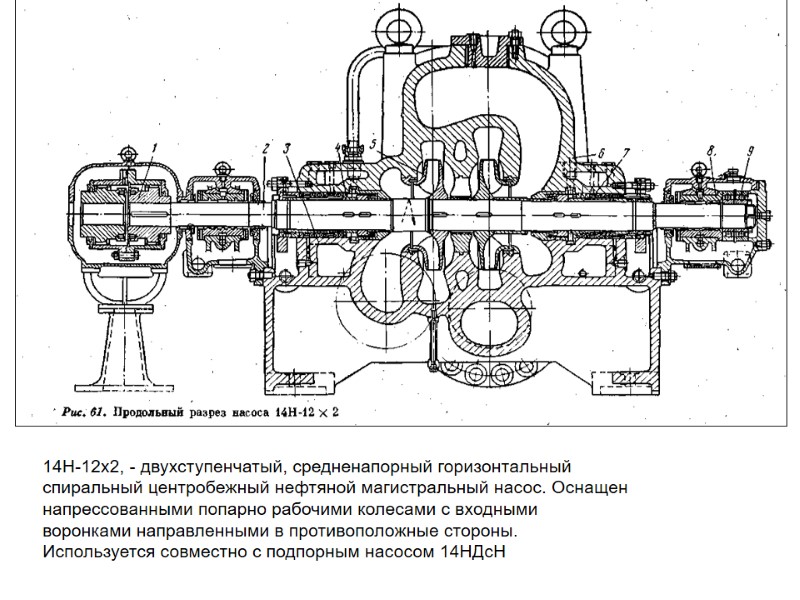

14Н-12х2, - двухступенчатый, средненапорный горизонтальный спиральный центробежный нефтяной магистральный насос. Оснащен напрессованными попарно рабочими колесами с входными воронками направленными в противоположные стороны. Используется совместно с подпорным насосом 14НДсН

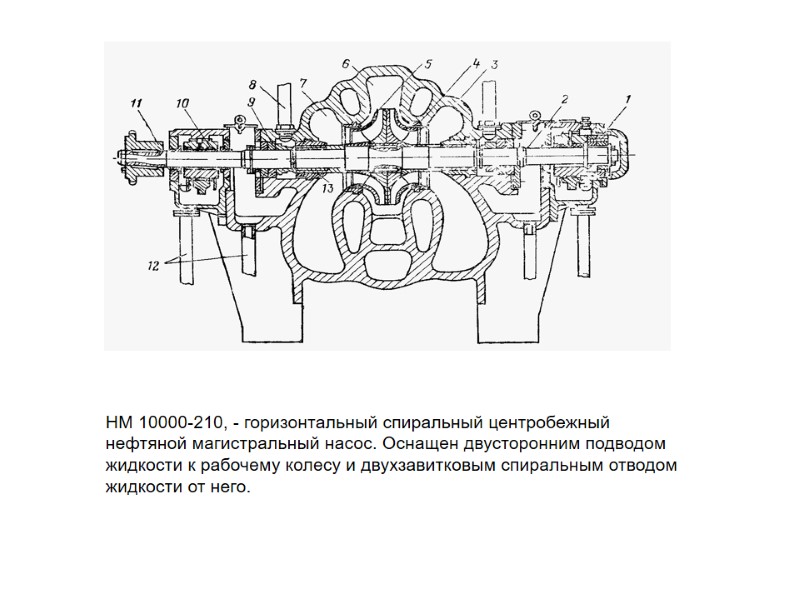

НМ 10000-210, - горизонтальный спиральный центробежный нефтяной магистральный насос. Оснащен двусторонним подводом жидкости к рабочему колесу и двухзавитковым спиральным отводом жидкости от него.

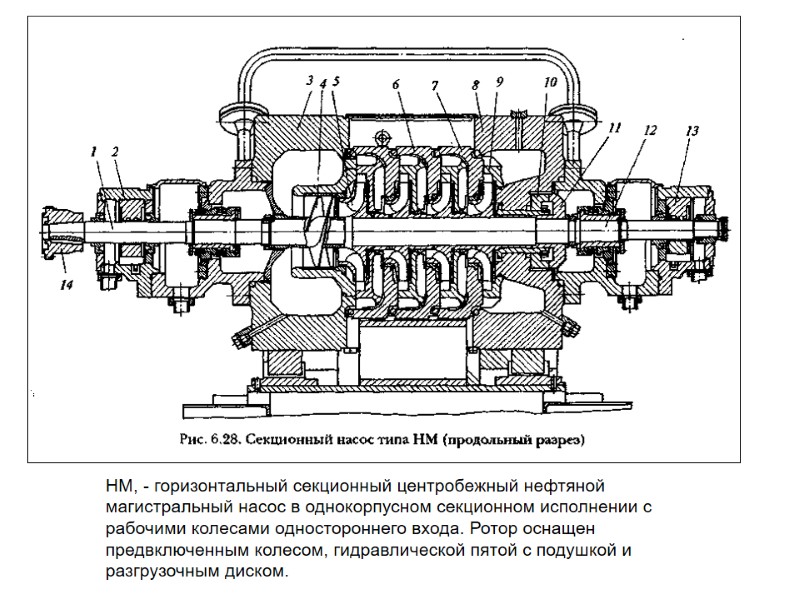

НМ, - горизонтальный секционный центробежный нефтяной магистральный насос в однокорпусном секционном исполнении с рабочими колесами одностороннего входа. Ротор оснащен предвключенным колесом, гидравлической пятой с подушкой и разгрузочным диском.

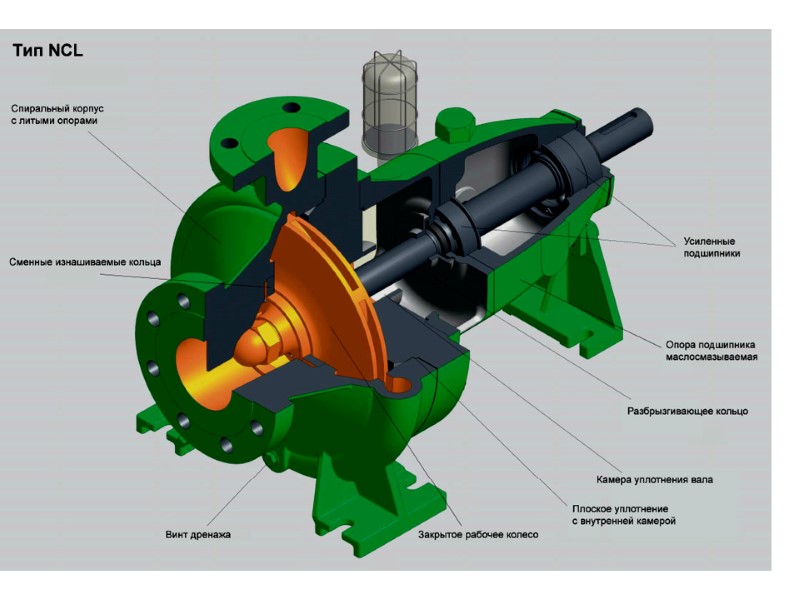

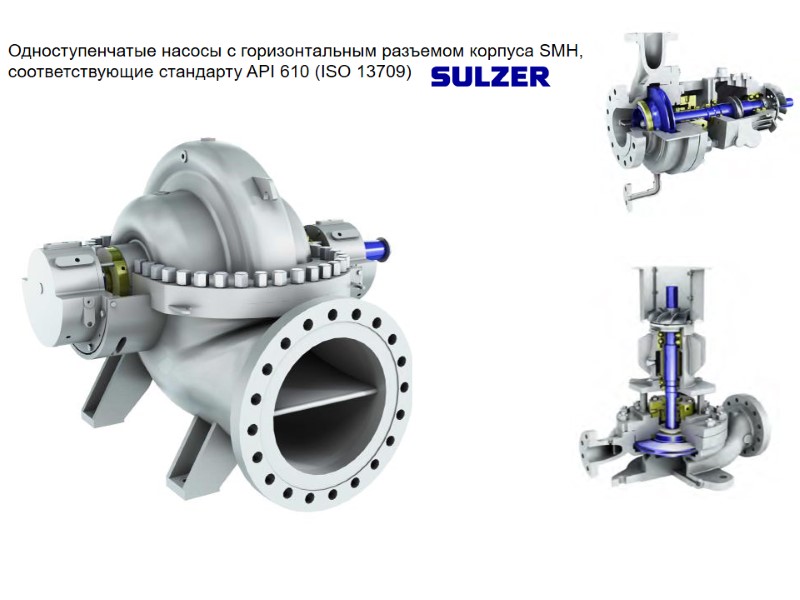

Одноступенчатые насосы с горизонтальным разъемом корпуса SMH, соответствующие стандарту API 610 (ISO 13709)

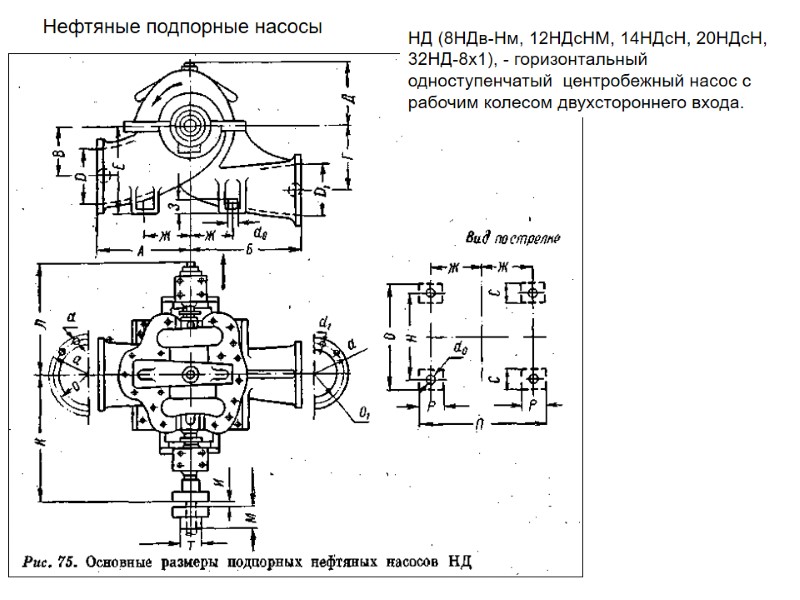

Нефтяные подпорные насосы НД (8НДв-Нм, 12НДсНМ, 14НДсН, 20НДсН, 32НД-8х1), - горизонтальный одноступенчатый центробежный насос с рабочим колесом двухстороннего входа.

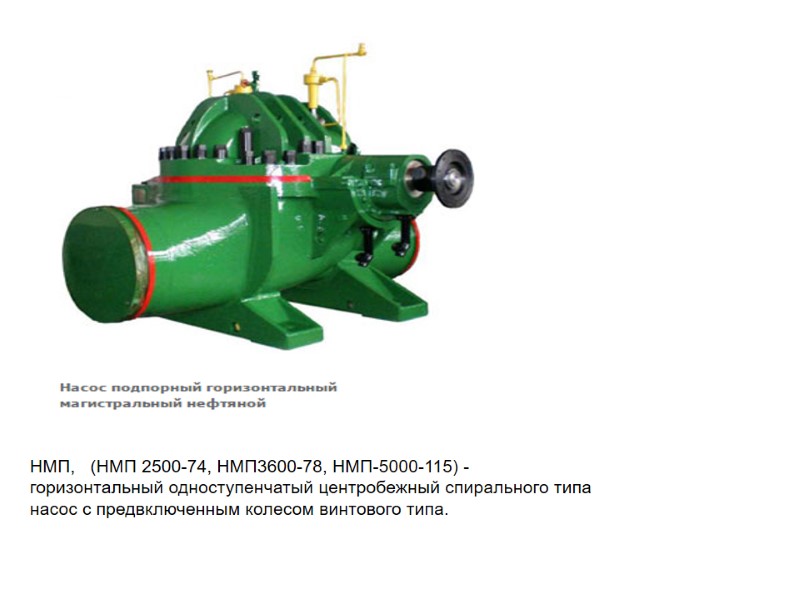

НМП, (НМП 2500-74, НМП3600-78, НМП-5000-115) - горизонтальный одноступенчатый центробежный спирального типа насос с предвключенным колесом винтового типа.

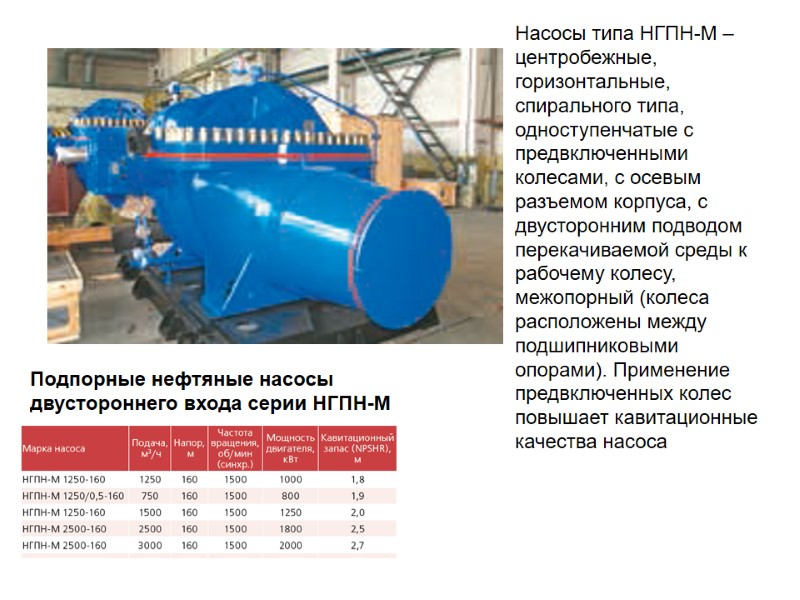

Подпорные нефтяные насосы двустороннего входа серии НГПН-М Насосы типа НГПН-М – центробежные, горизонтальные, спирального типа, одноступенчатые с предвключенными колесами, с осевым разъемом корпуса, с двусторонним подводом перекачиваемой среды к рабочему колесу, межопорный (колеса расположены между подшипниковыми опорами). Применение предвключенных колес повышает кавитационные качества насоса

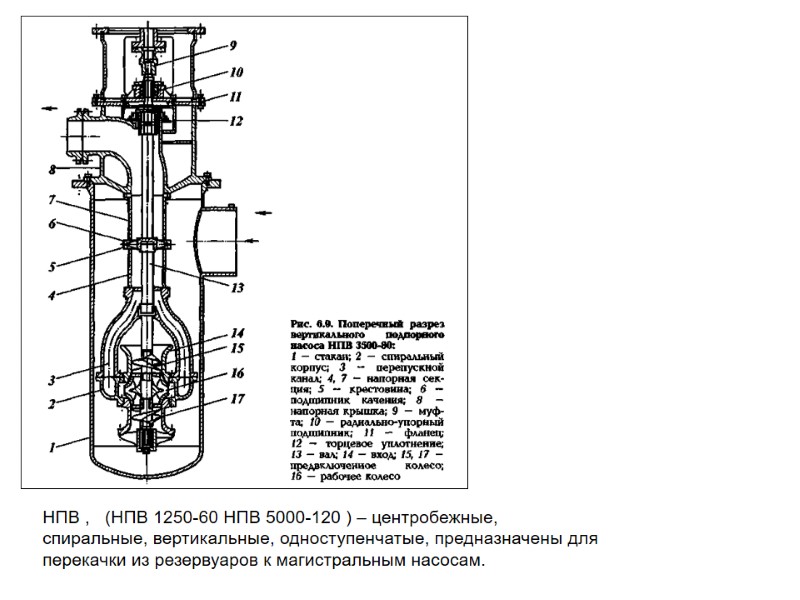

НПВ , (НПВ 1250-60 НПВ 5000-120 ) – центробежные, спиральные, вертикальные, одноступенчатые, предназначены для перекачки из резервуаров к магистральным насосам.
Вспомогательные насосы ЦВ, (2,5ЦВ-1,5М ЦВ-6,3/160) – двухступенчатые центробежно-вихревые насосы, для откачки утечек.

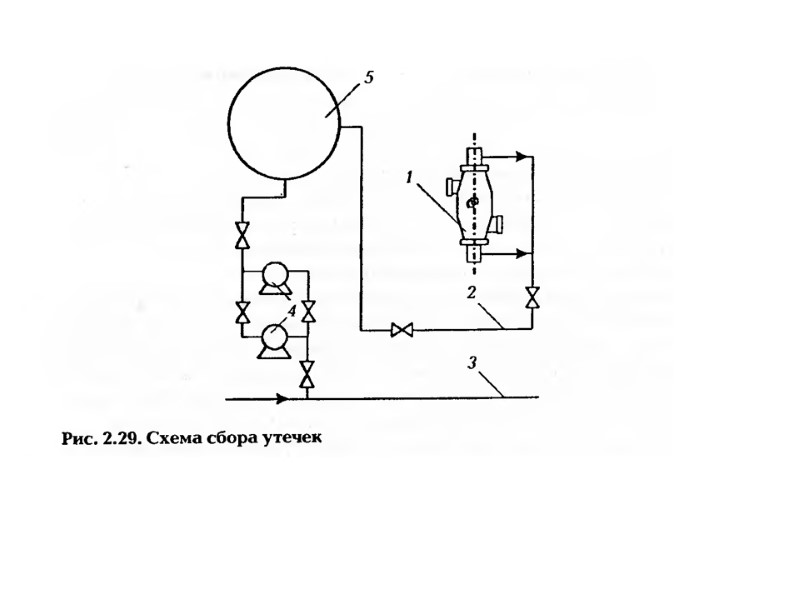

НОУ, (НОУ 50-350 НОУ 12,5) – центробежный вертикальный секционный насос для откачки утечек. Насос — центробежный, вертикальный, многоступенчатый, секционный, с рабочими колесами одностороннего входа

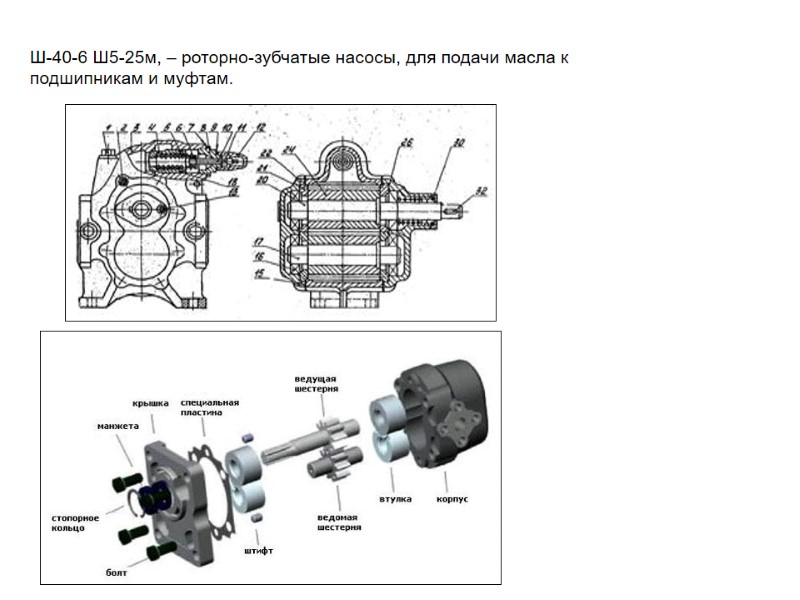

Ш-40-6 Ш5-25м, – роторно-зубчатые насосы, для подачи масла к подшипникам и муфтам.

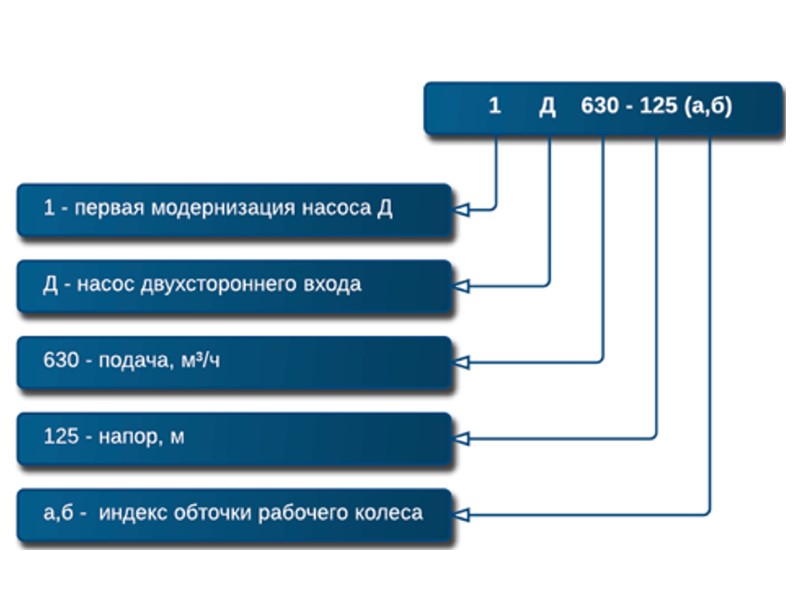

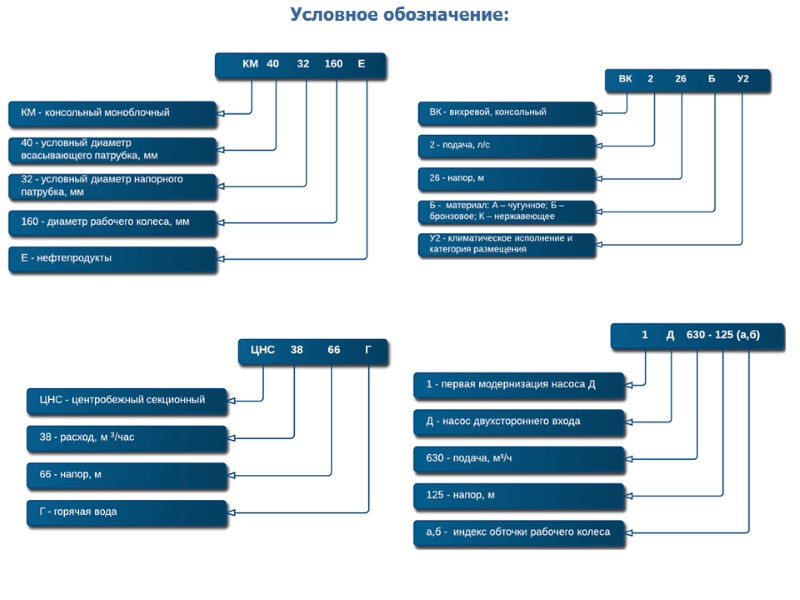

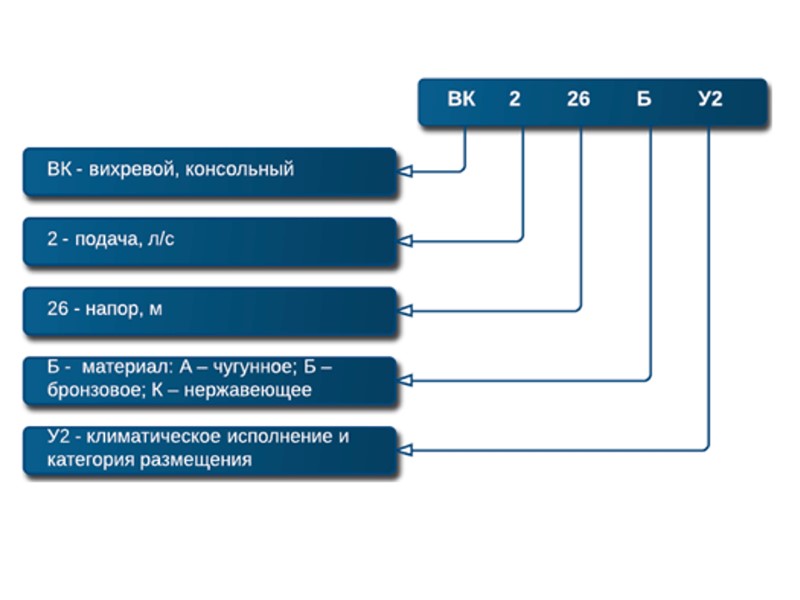

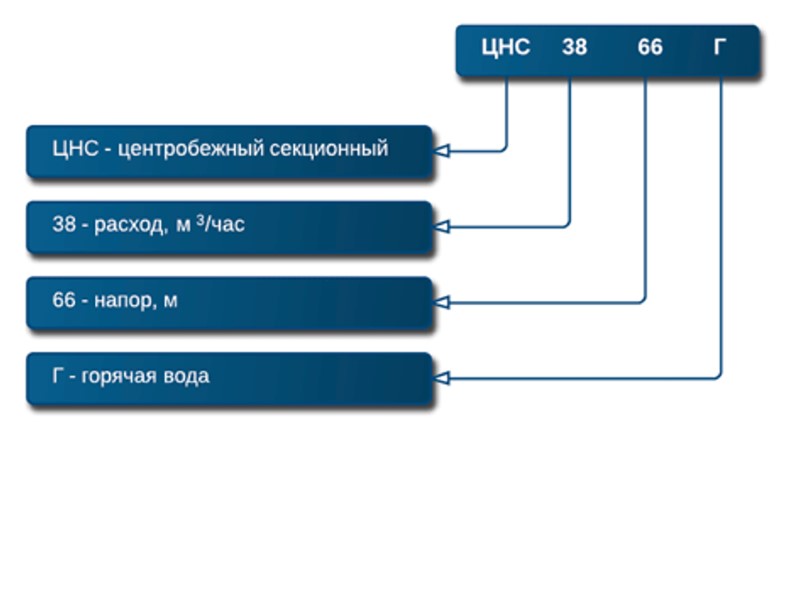

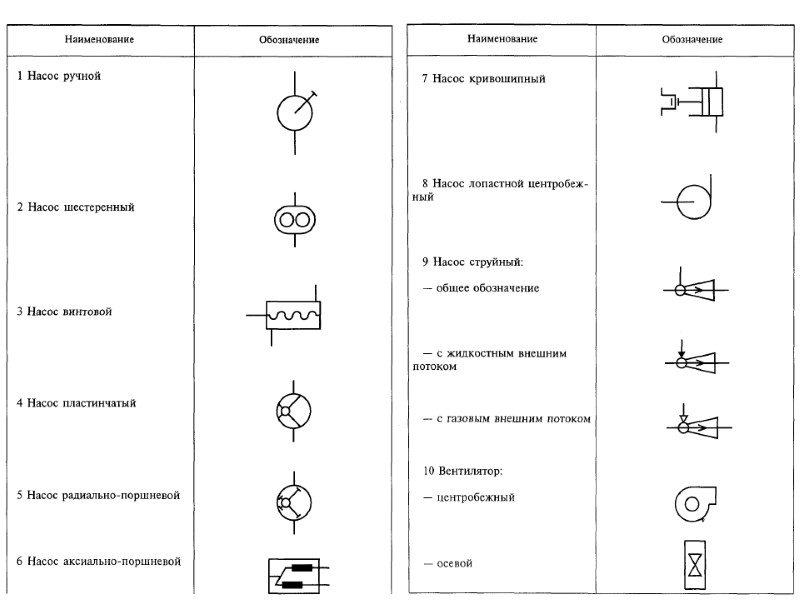

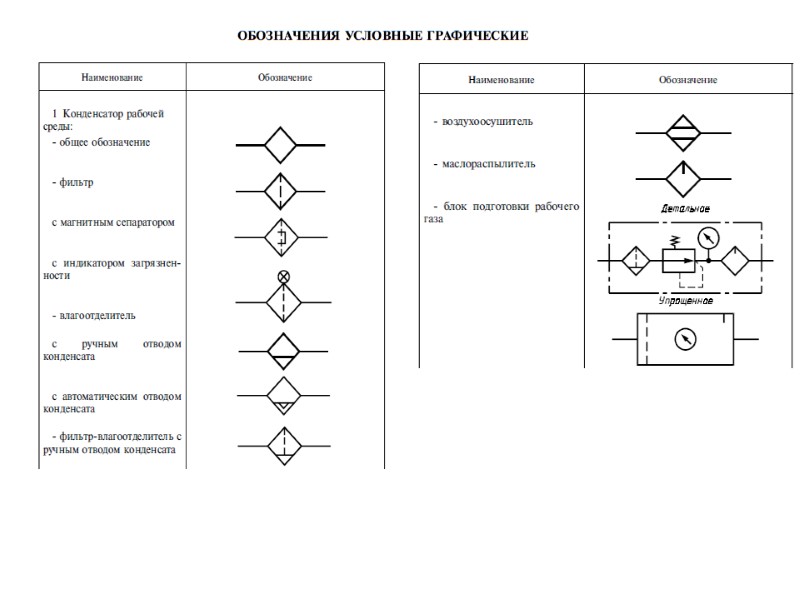

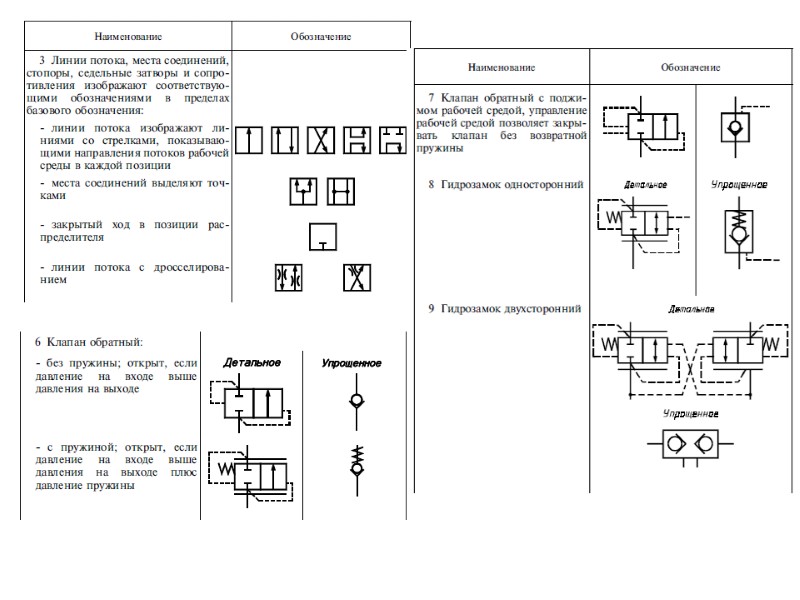

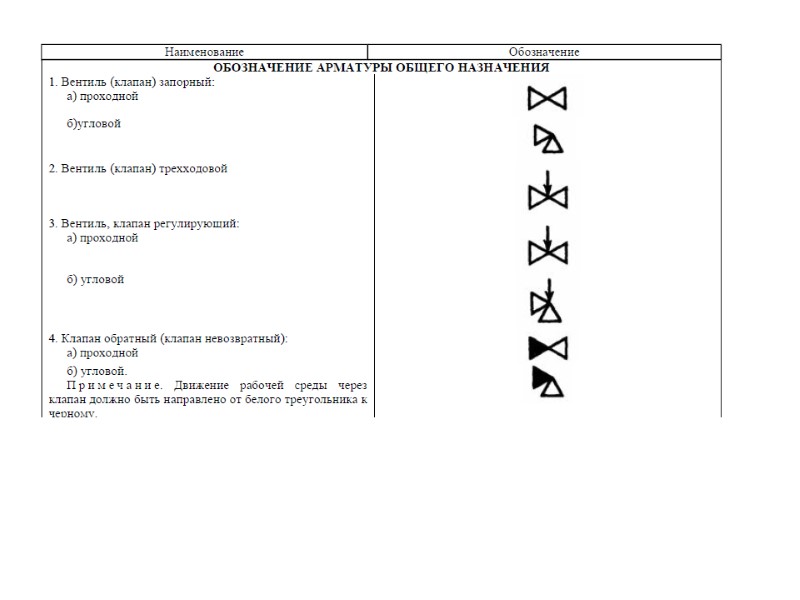

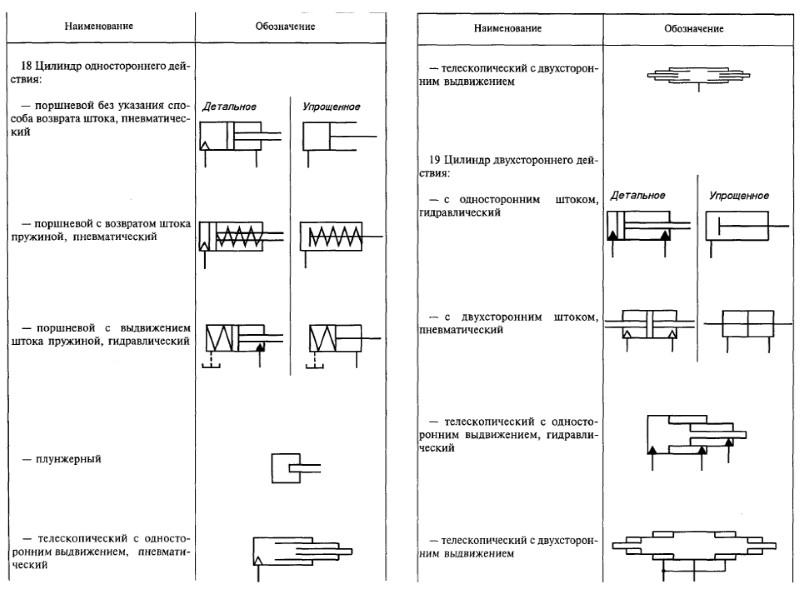

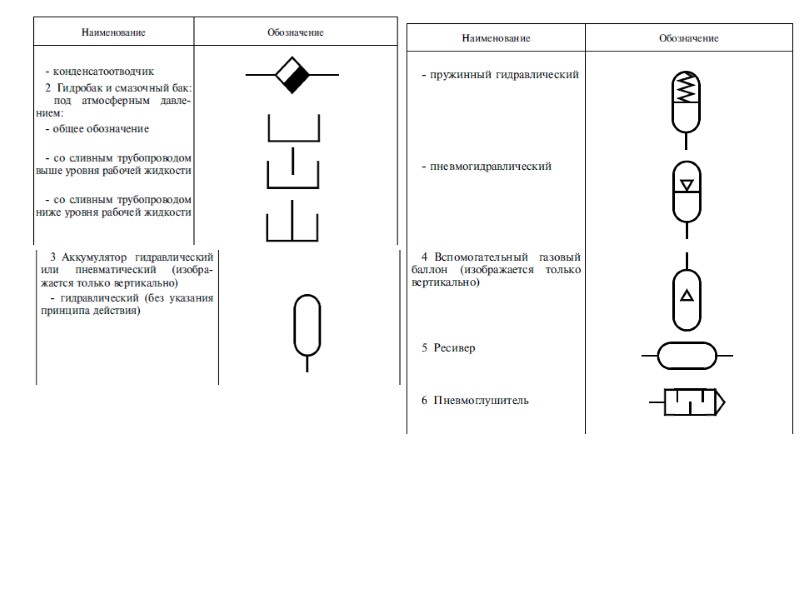

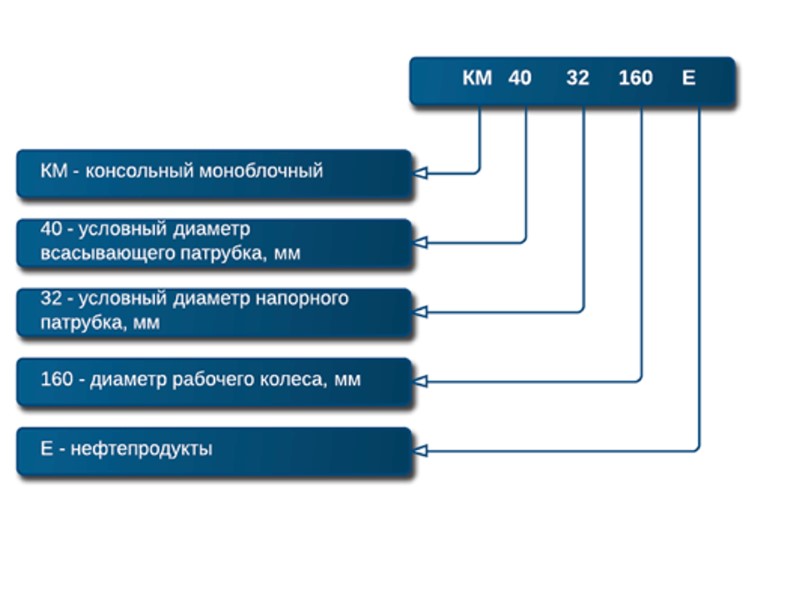

Условное обозначение:

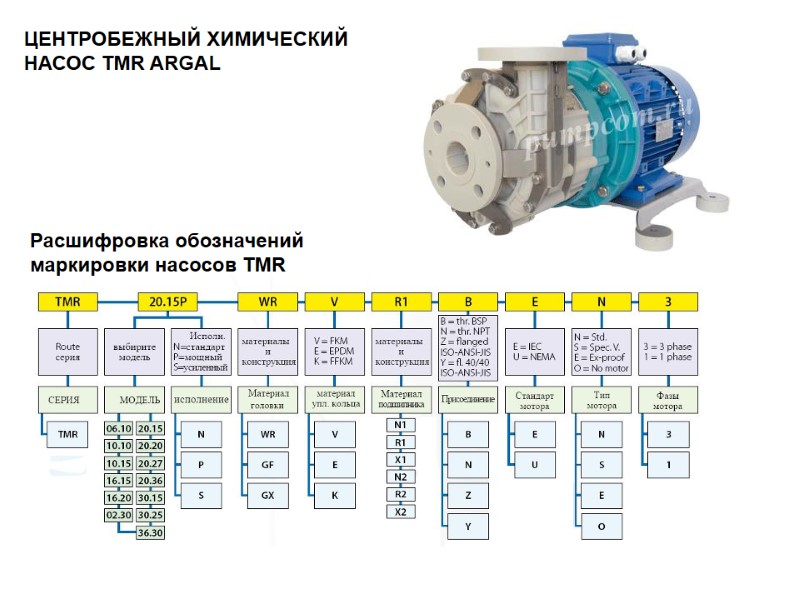

Расшифровка обозначений маркировки насосов TMR ЦЕНТРОБЕЖНЫЙ ХИМИЧЕСКИЙ НАСОС TMR ARGAL

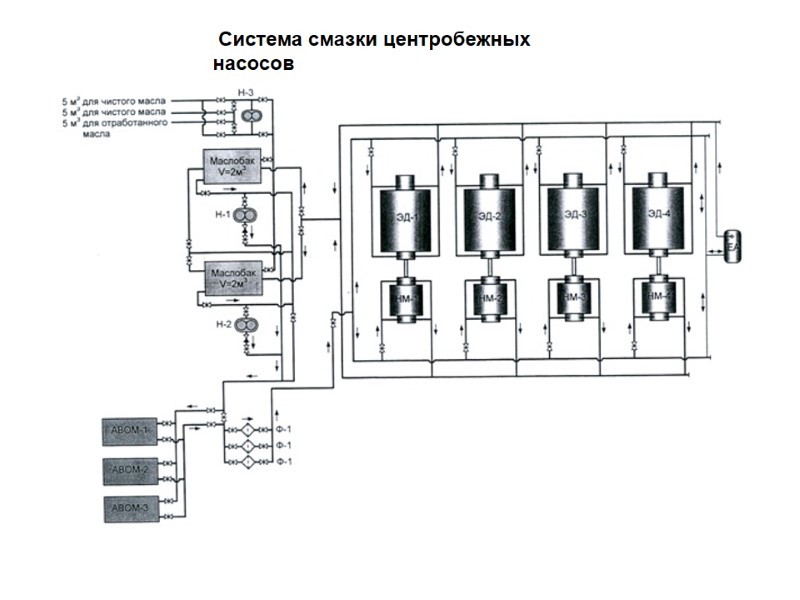

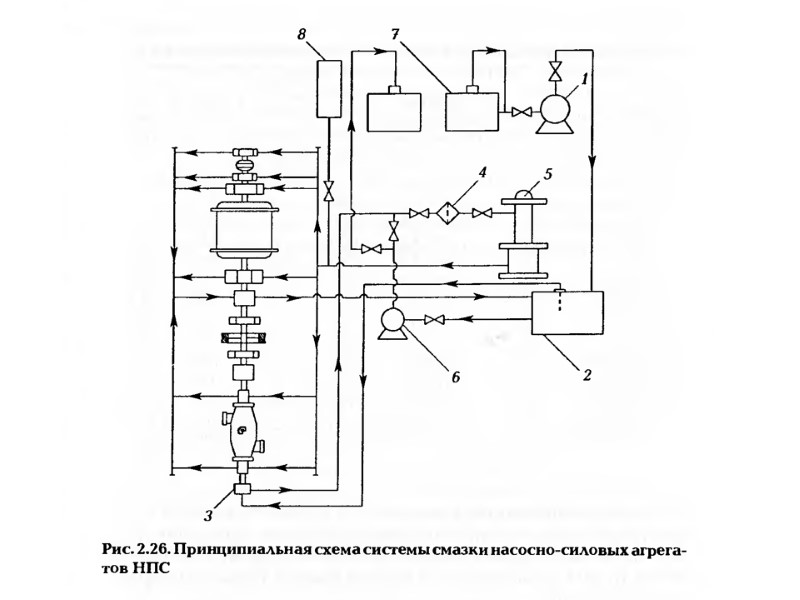

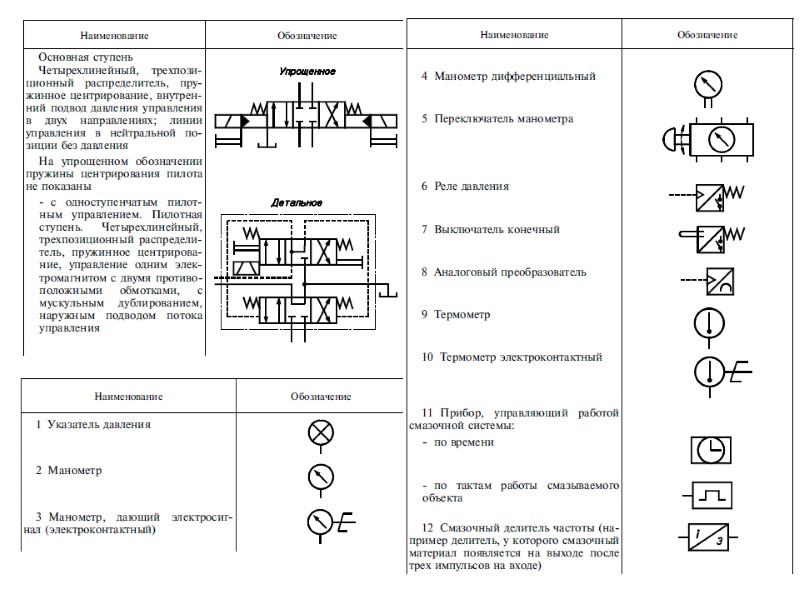

Система смазки центробежных насосов

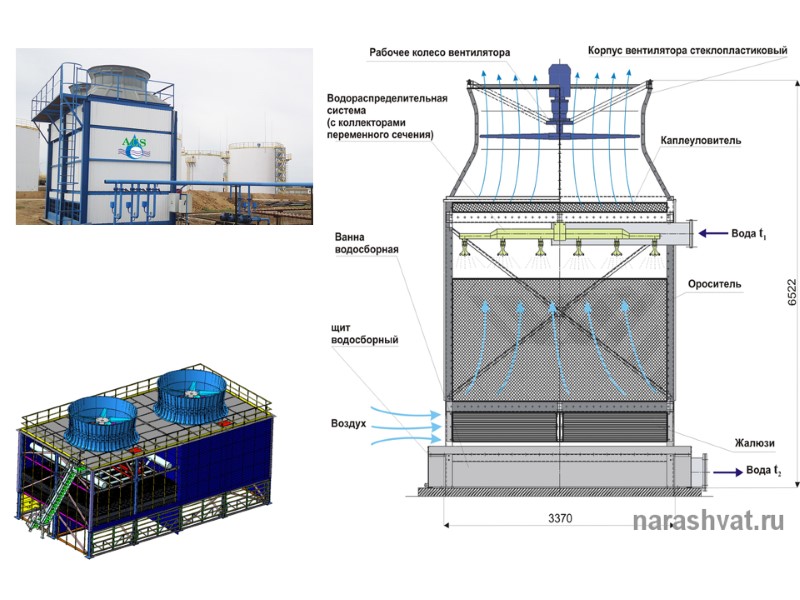

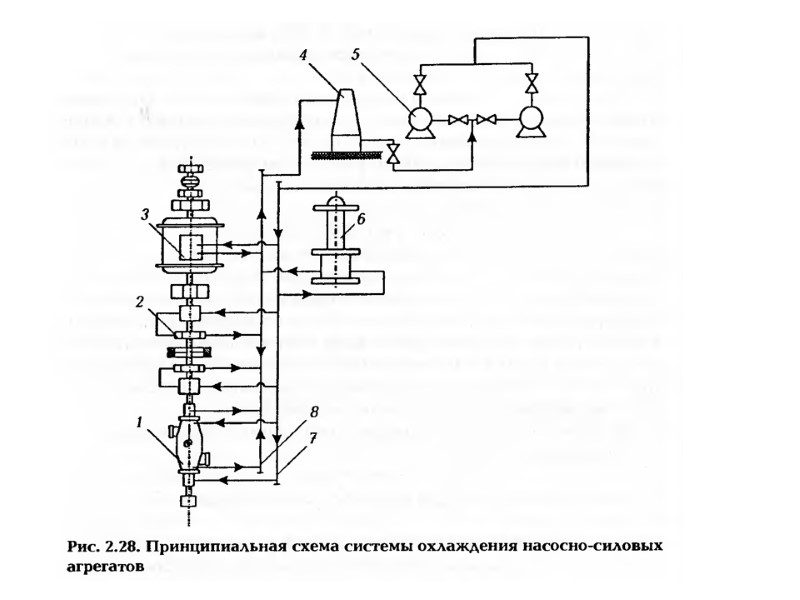

Аппараты воздушного охлаждения масла

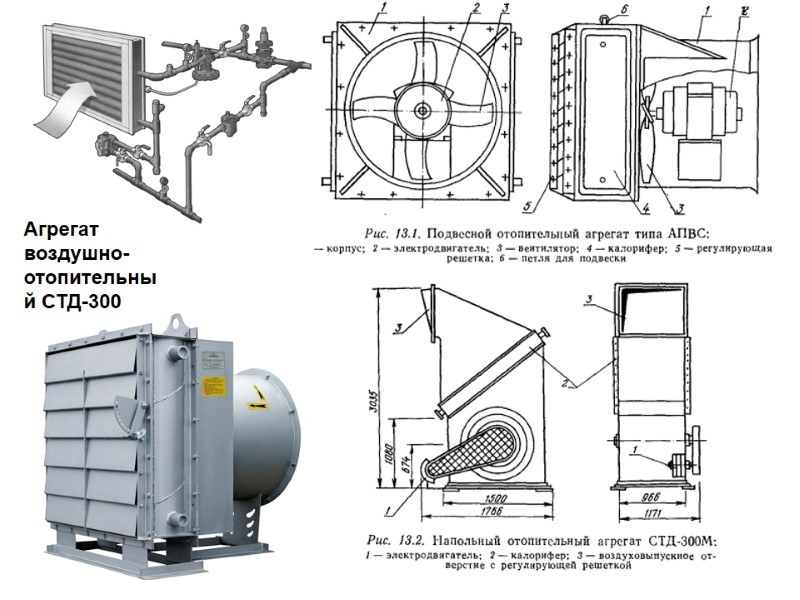

Агрегат воздушно-отопительный СТД-300

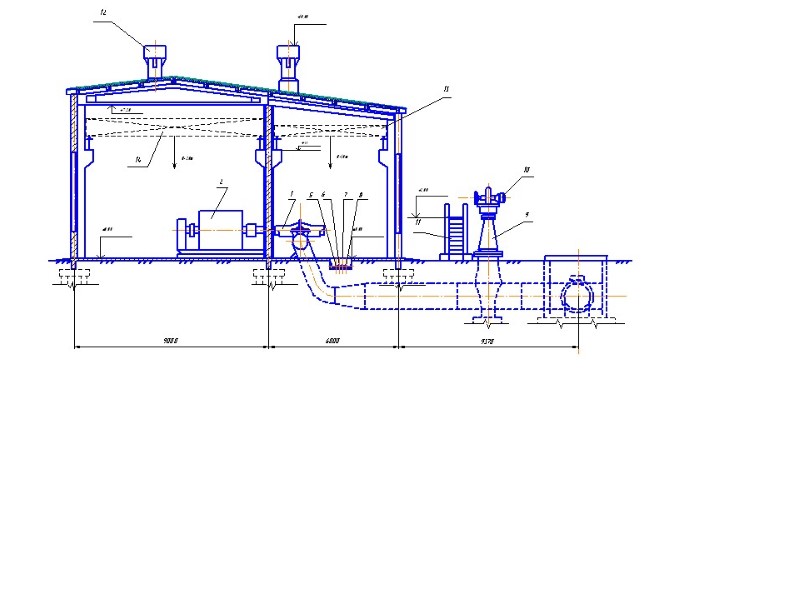

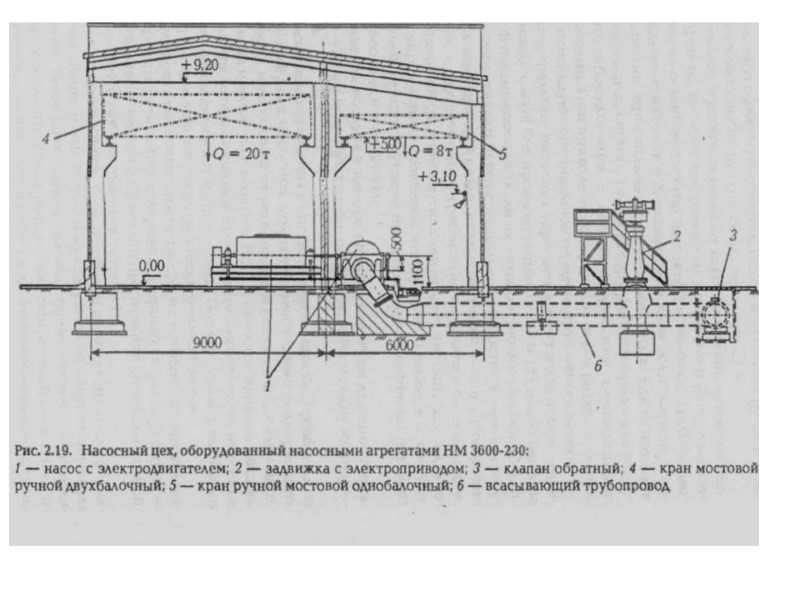

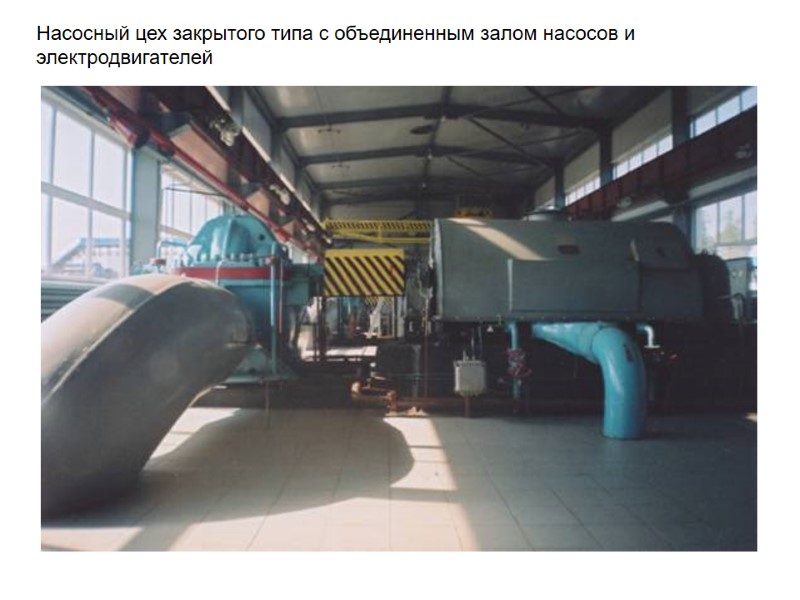

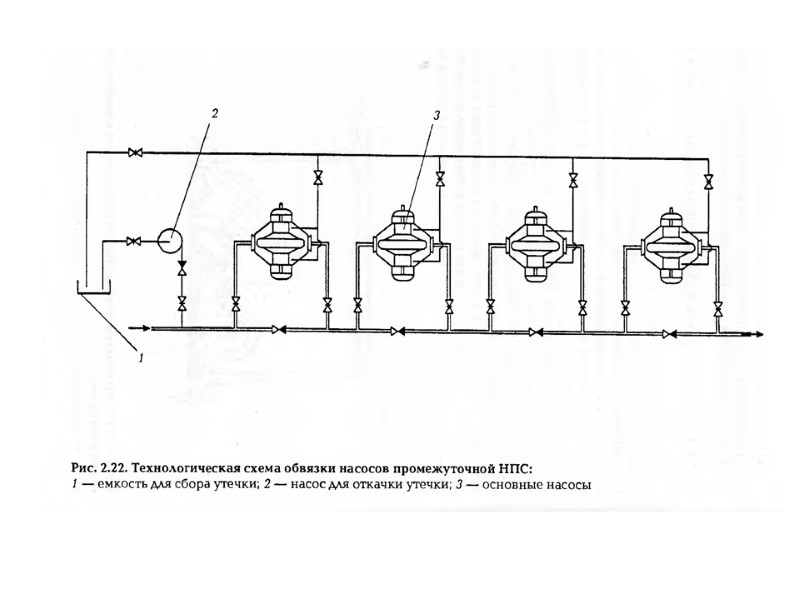

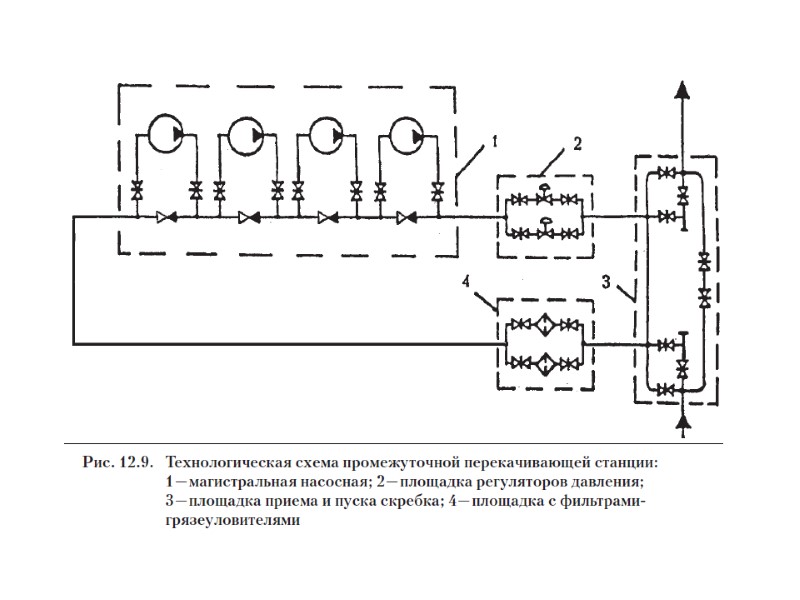

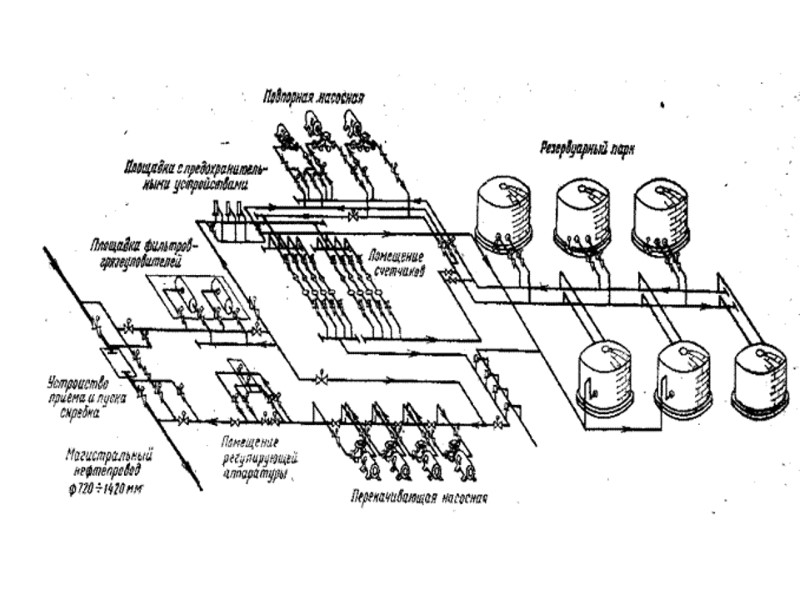

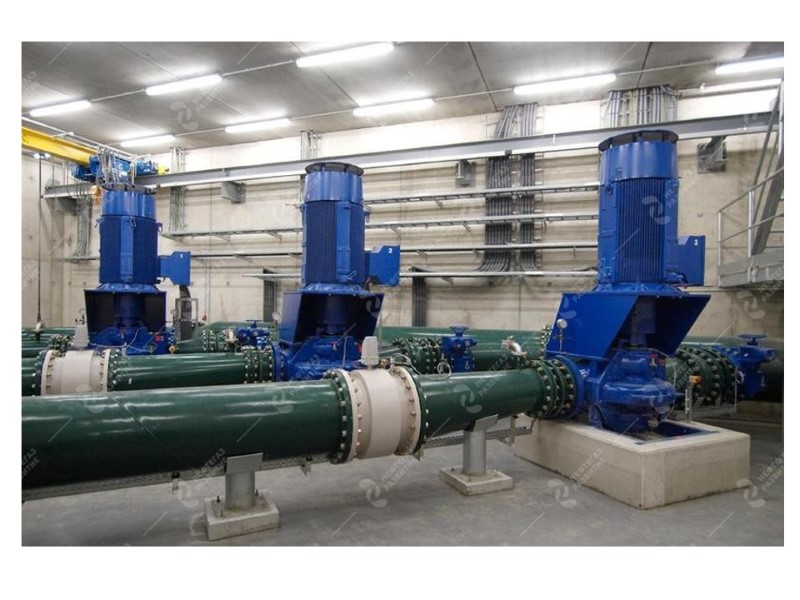

Насосный цех закрытого типа с объединенным залом насосов и электродвигателей

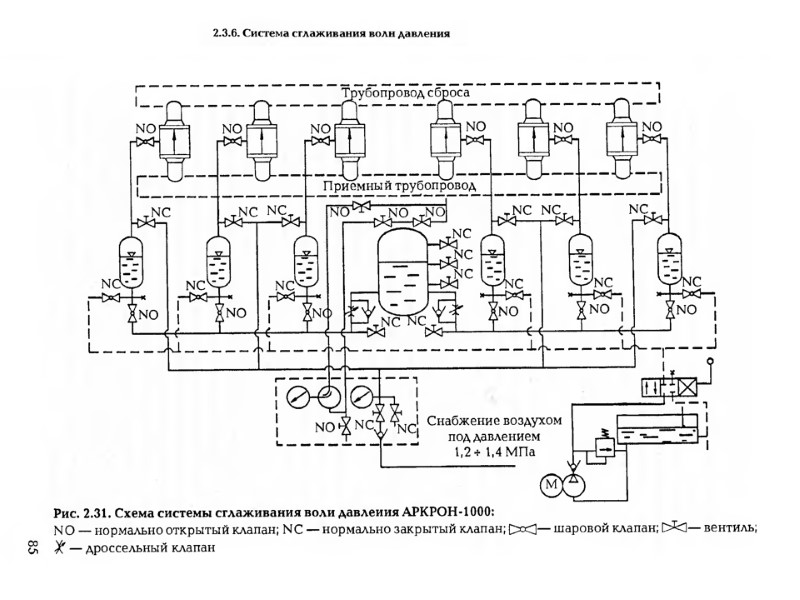

Открытая насосная

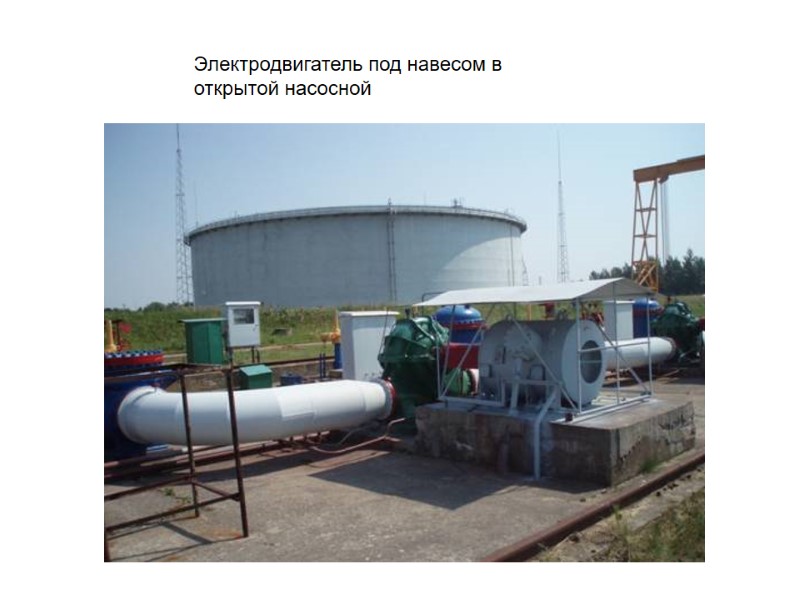

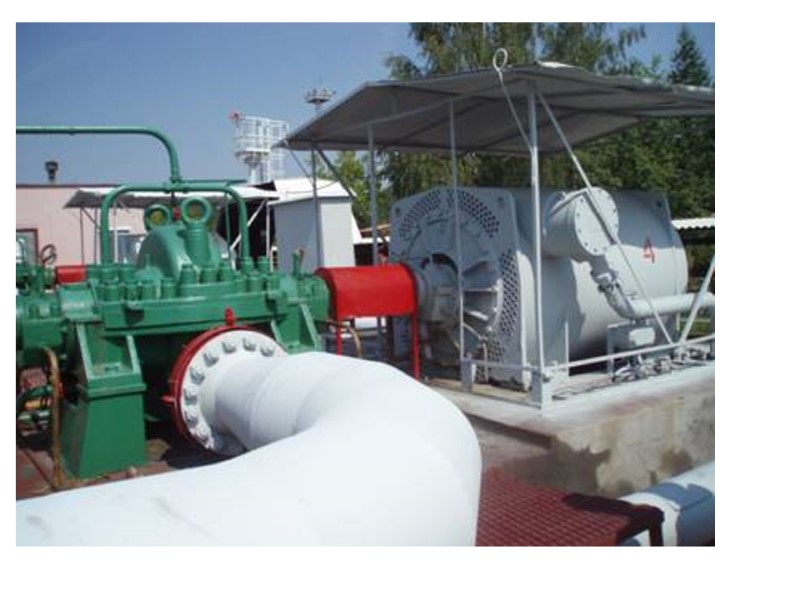

Электродвигатель под навесом в открытой насосной

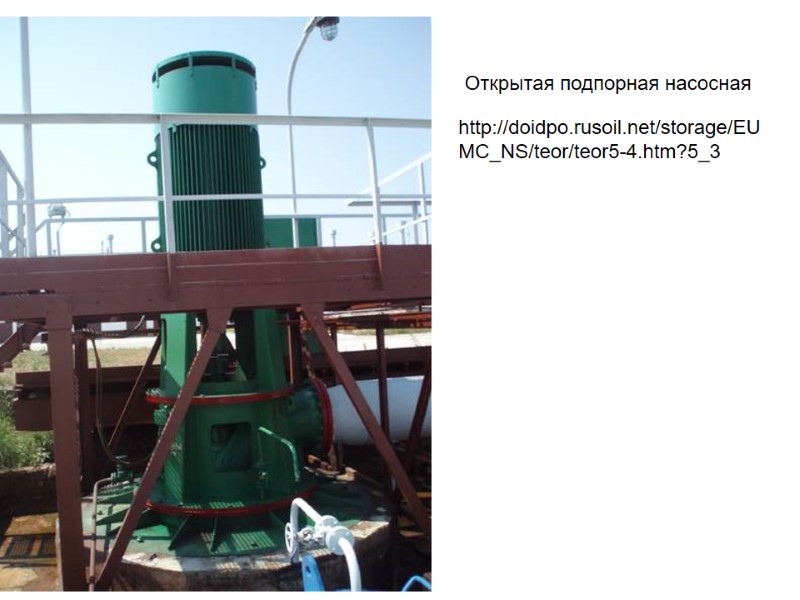

Открытая подпорная насосная http://doidpo.rusoil.net/storage/EUMC_NS/teor/teor5-4.htm?5_3

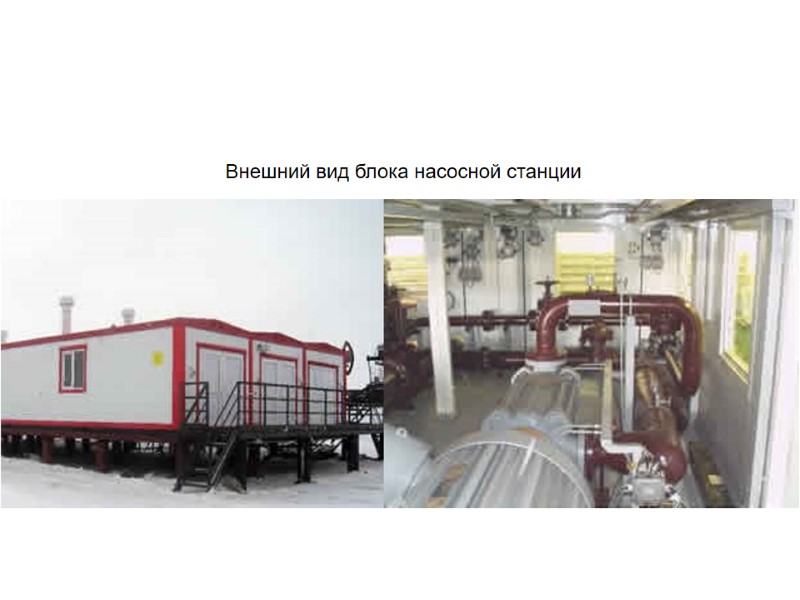

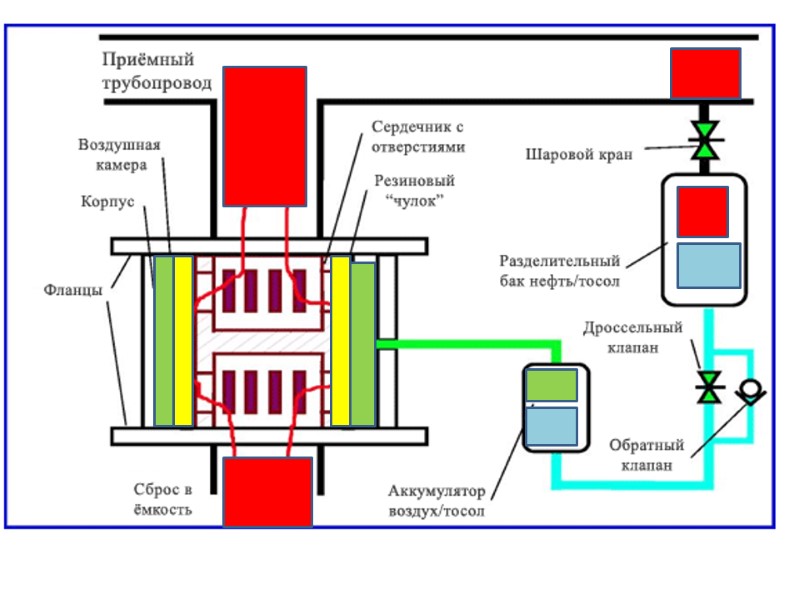

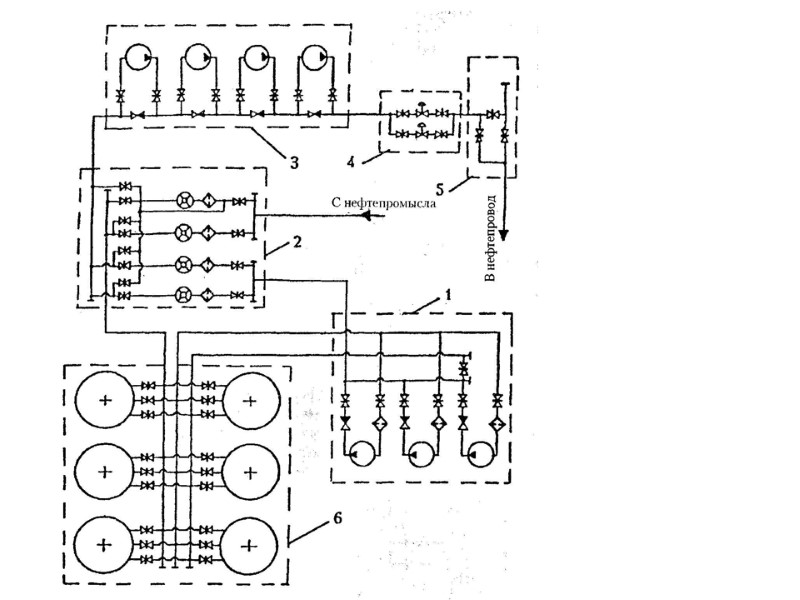

Внешний вид блока насосной станции

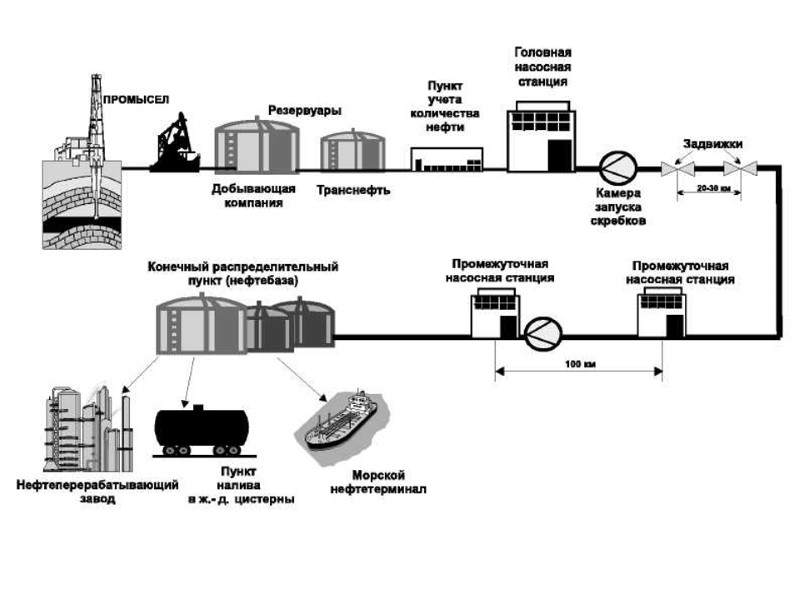

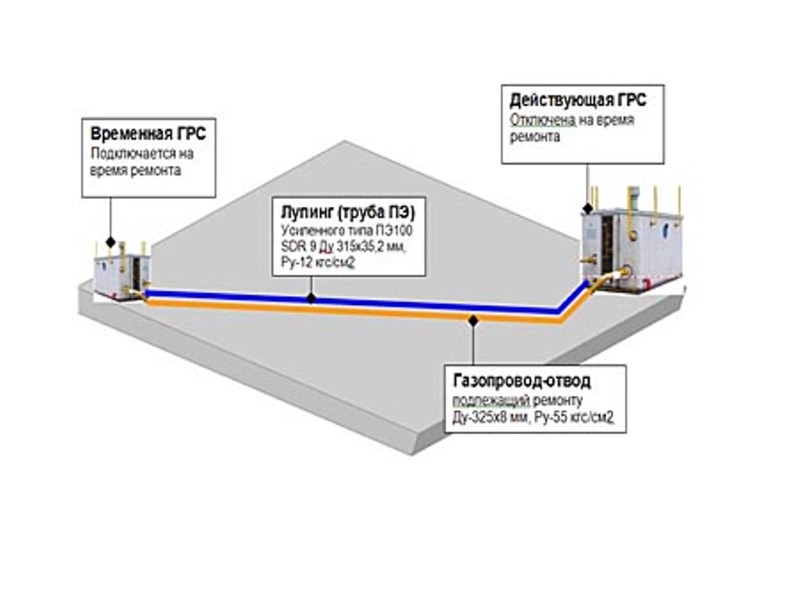

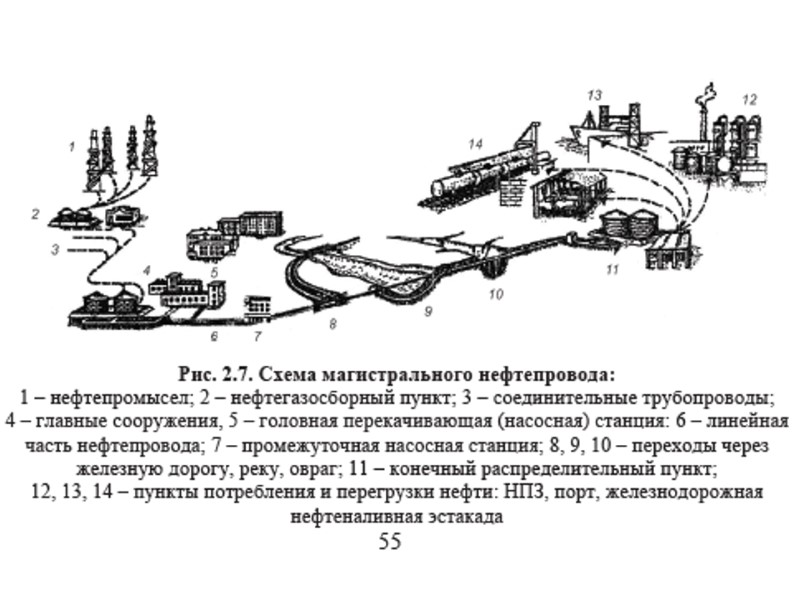

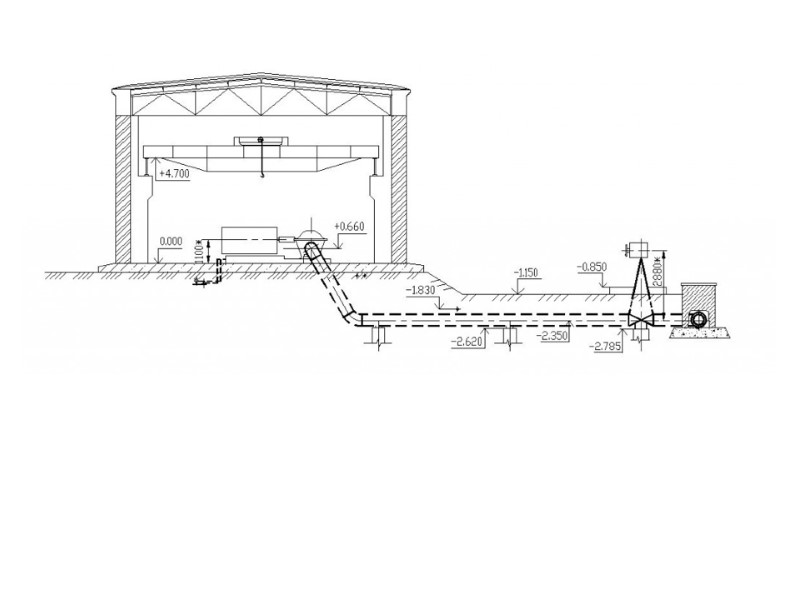

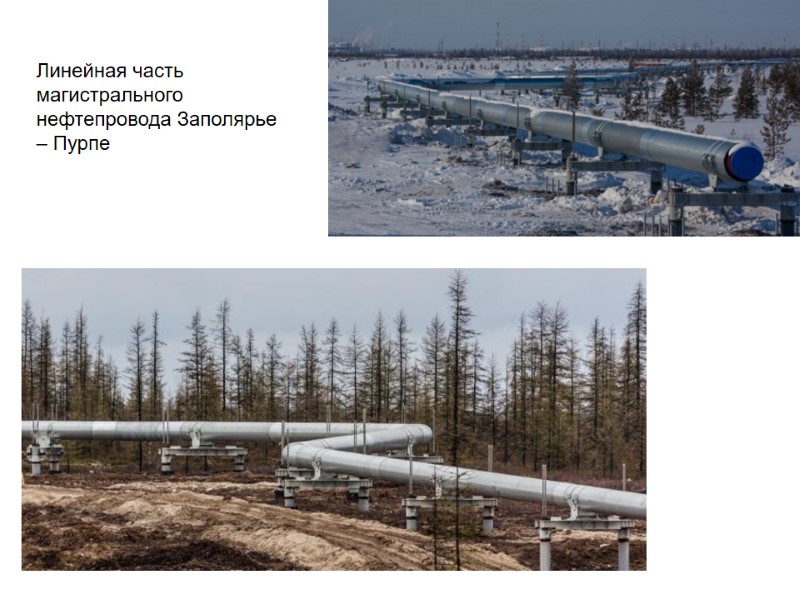

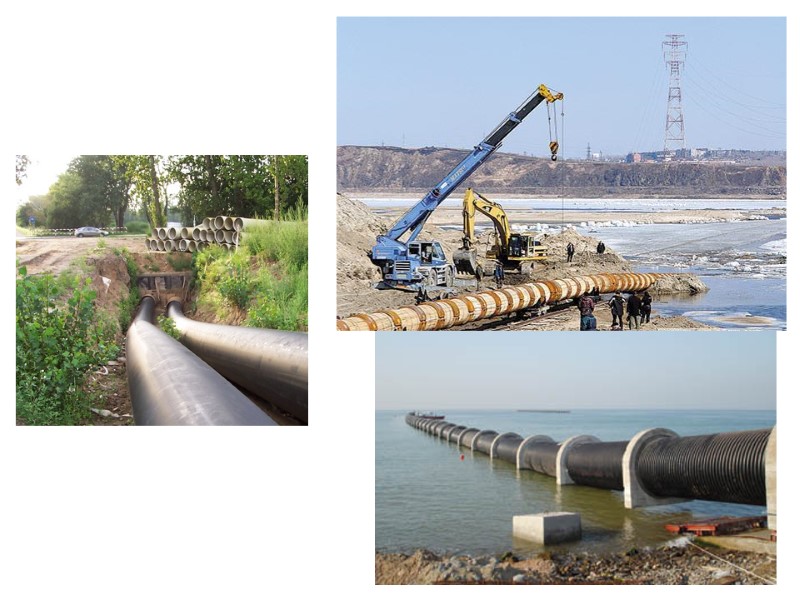

Линейная часть магистрального нефтепровода Заполярье – Пурпе

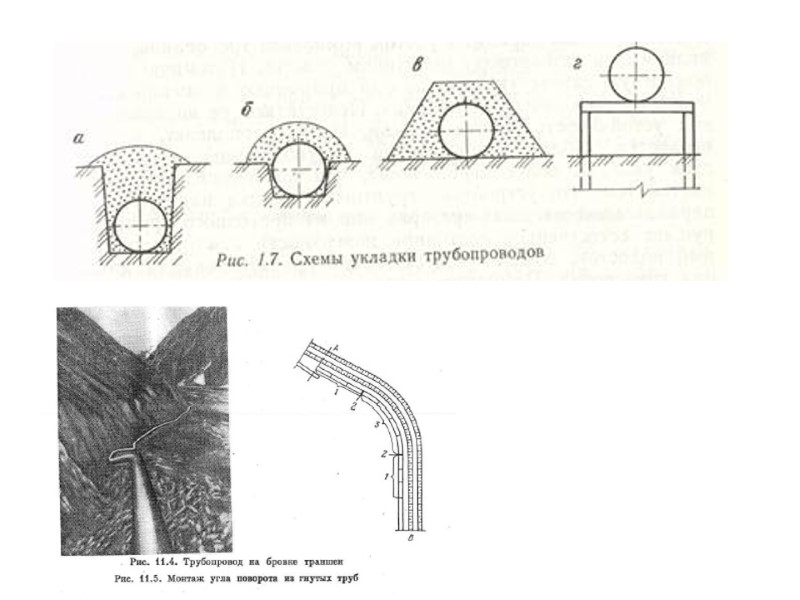

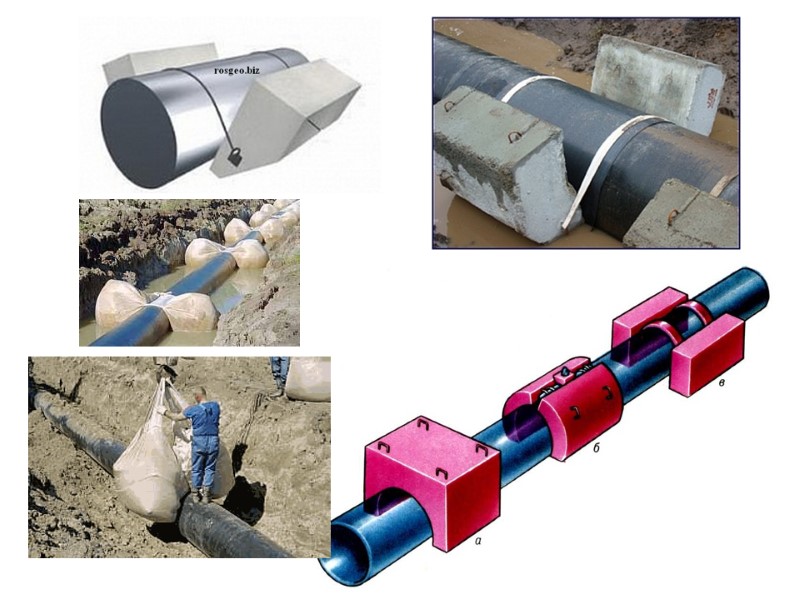

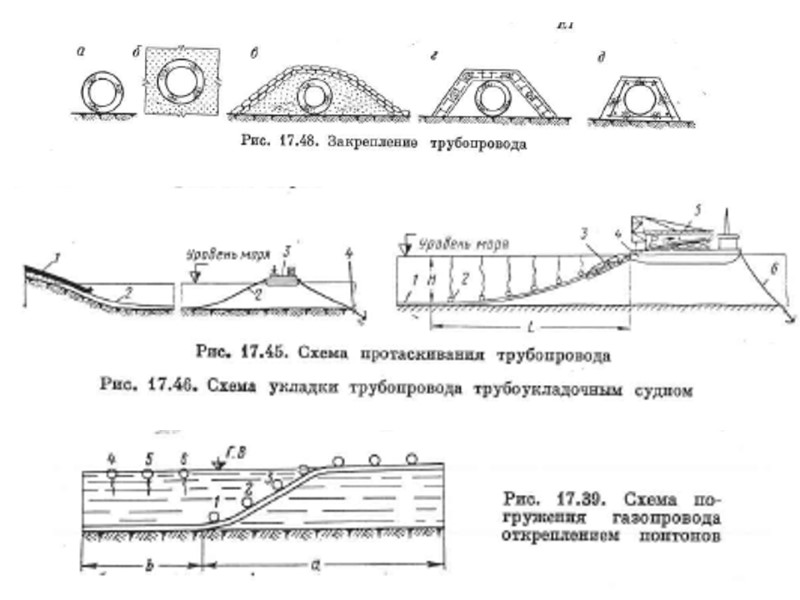

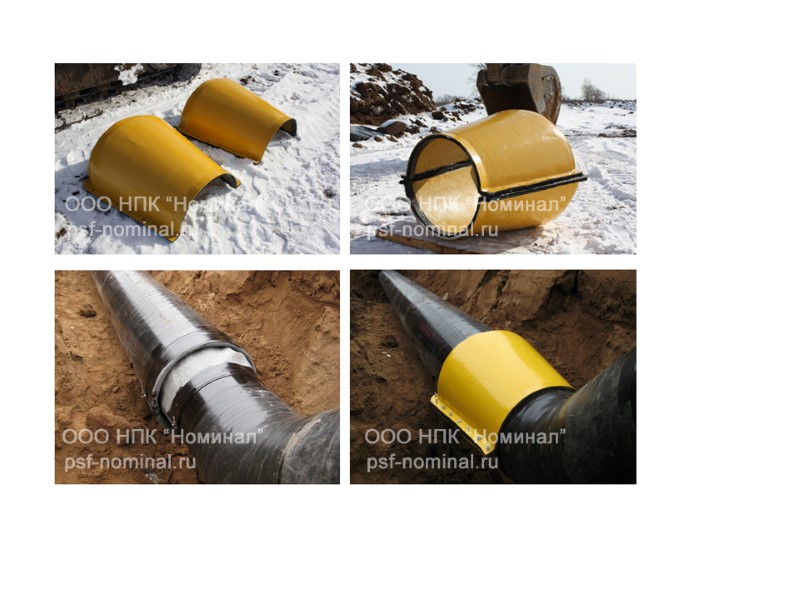

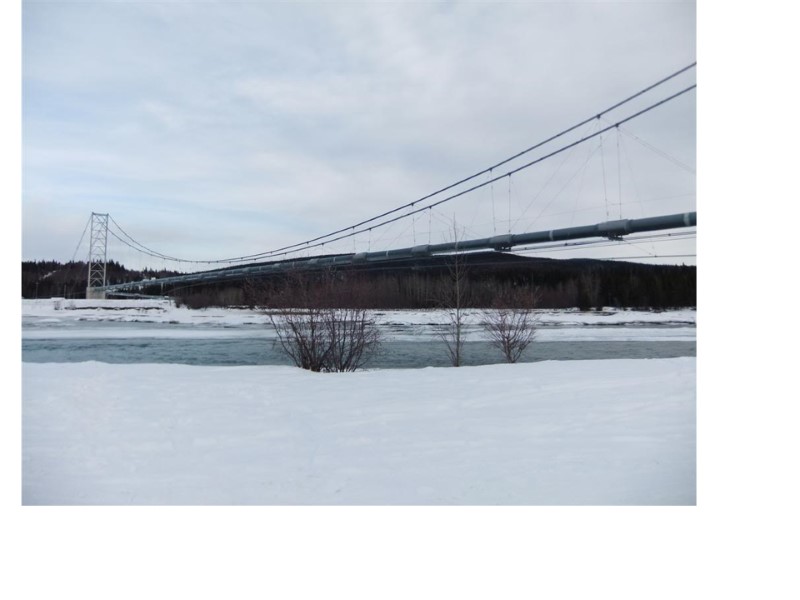

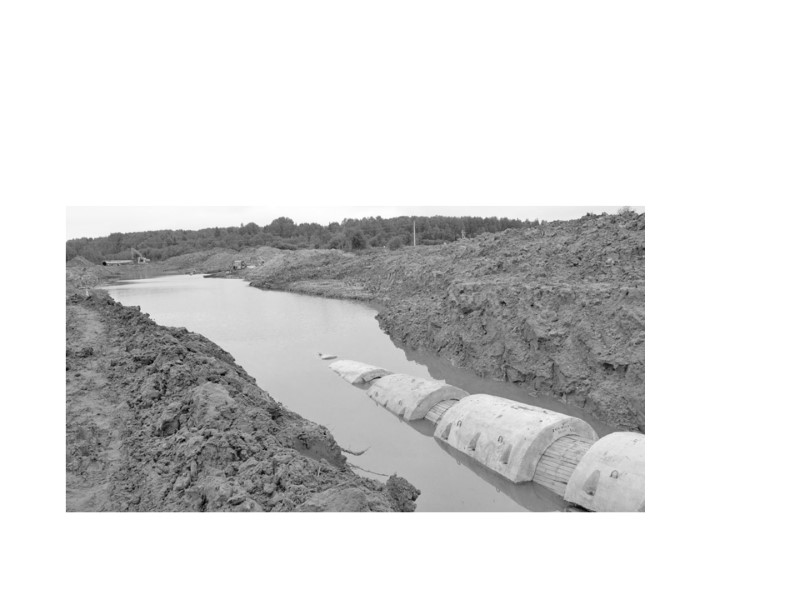

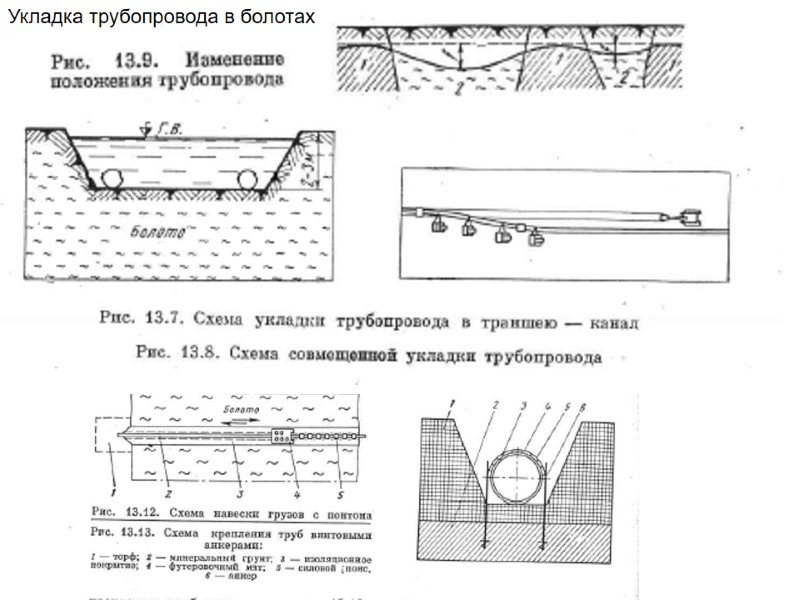

Укладка трубопровода в болотах

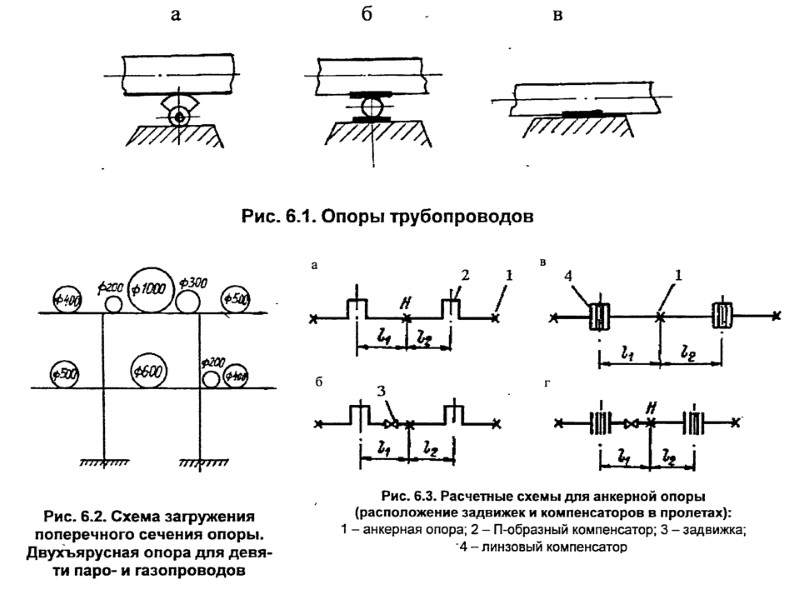

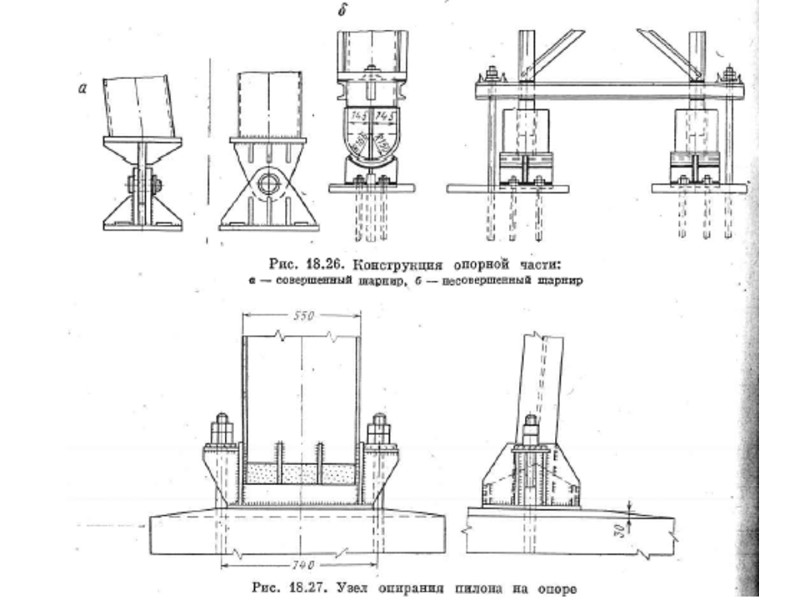

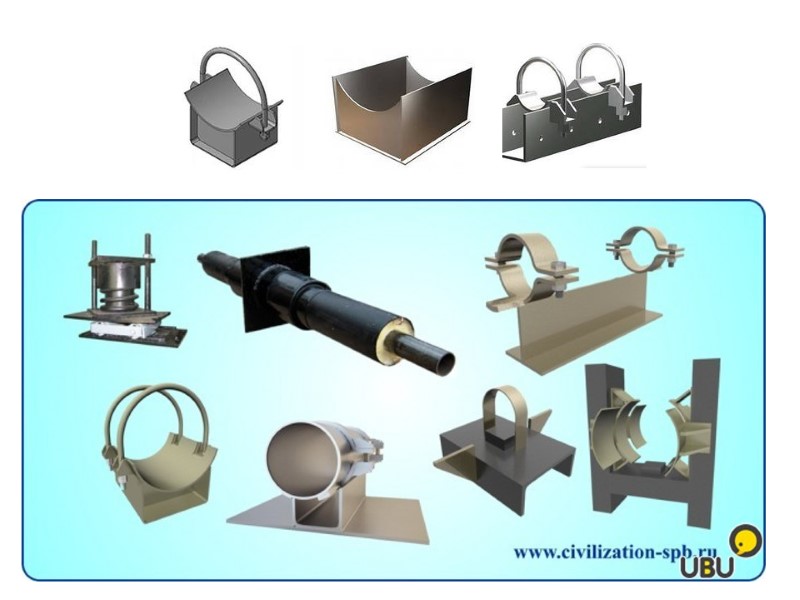

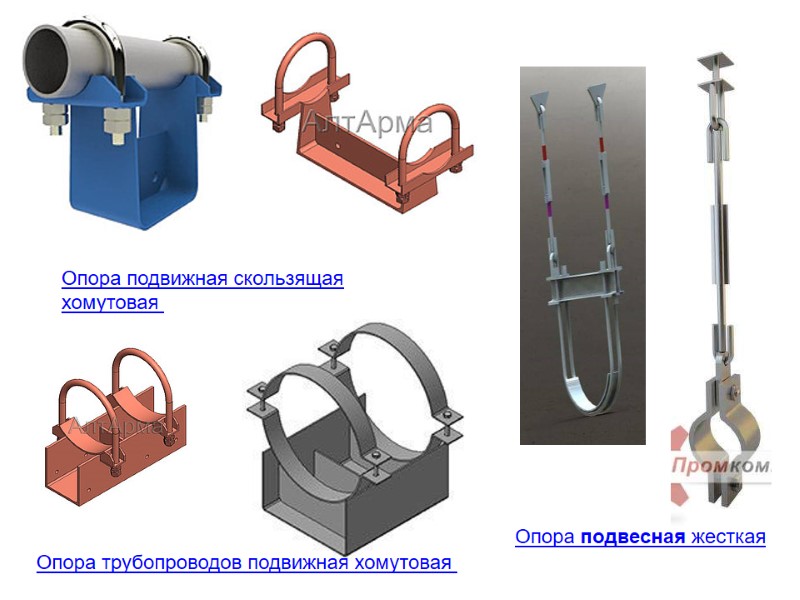

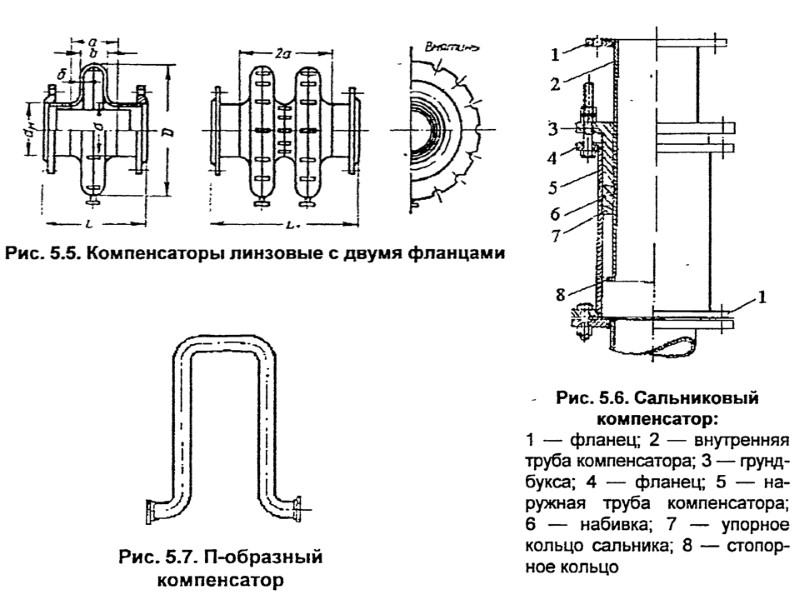

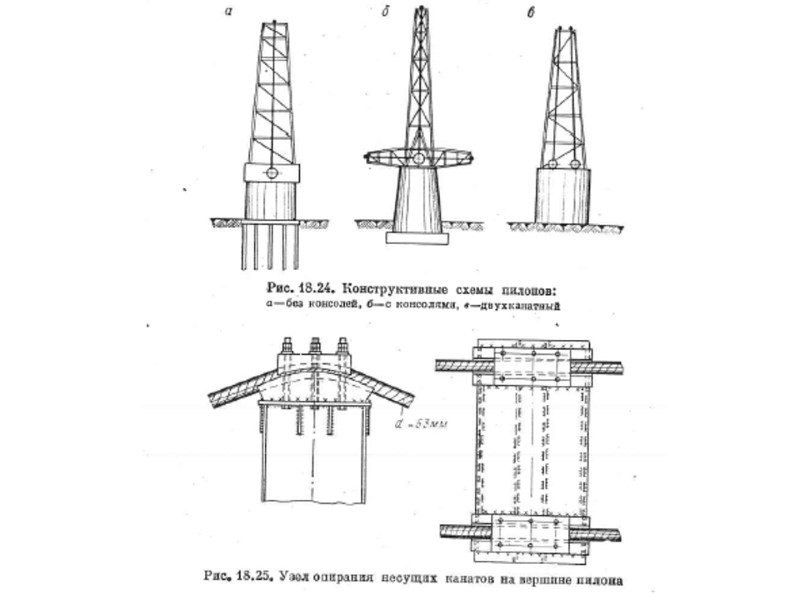

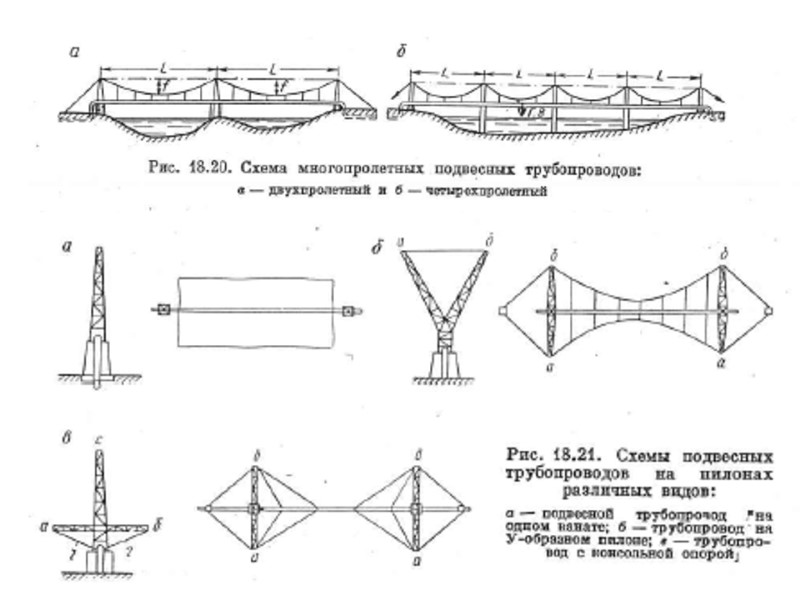

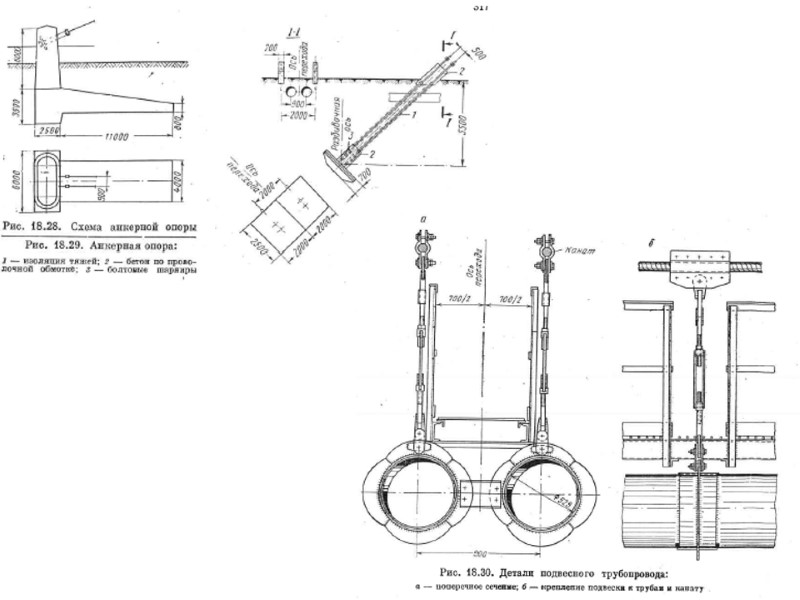

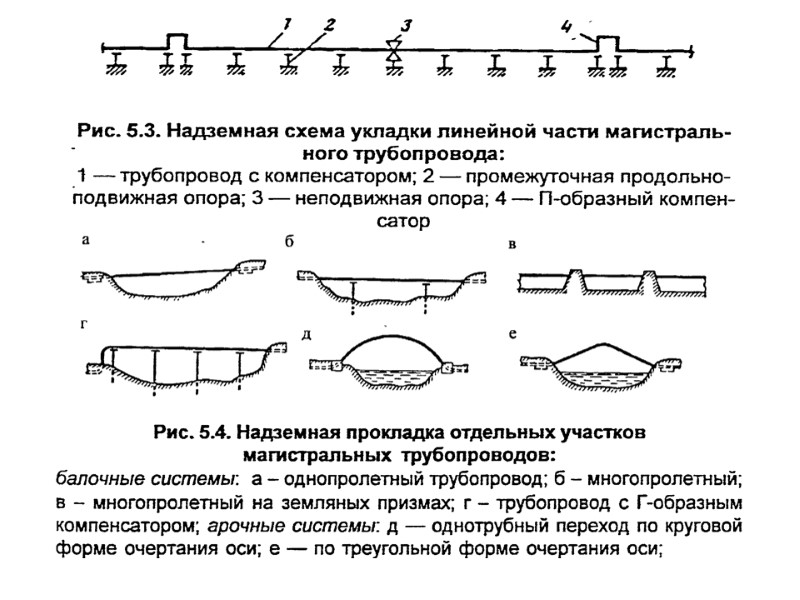

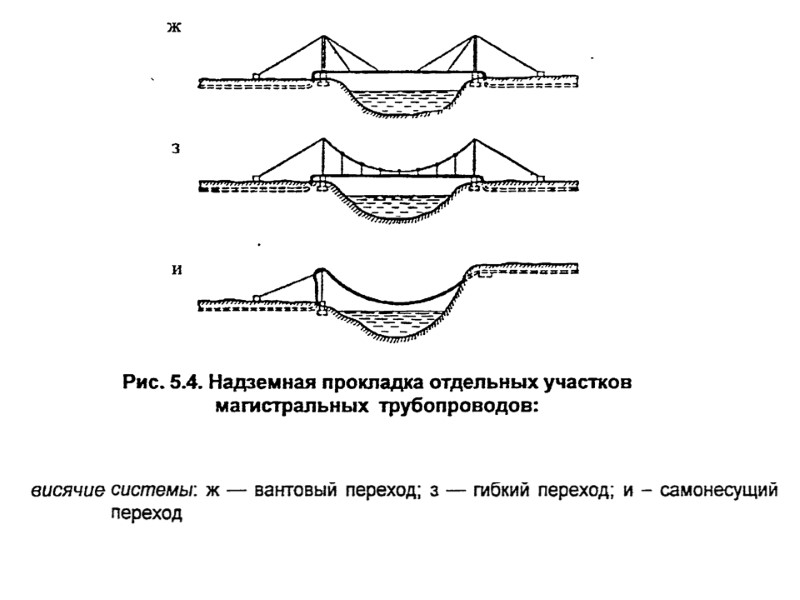

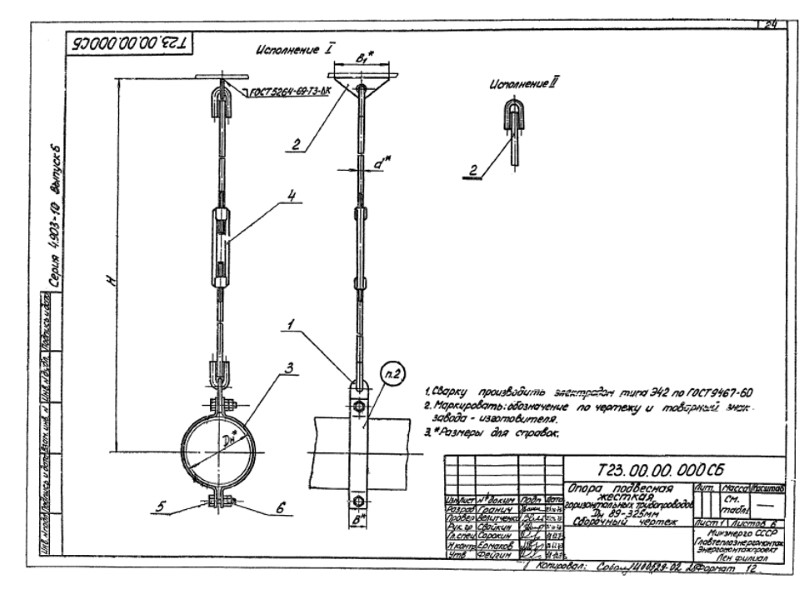

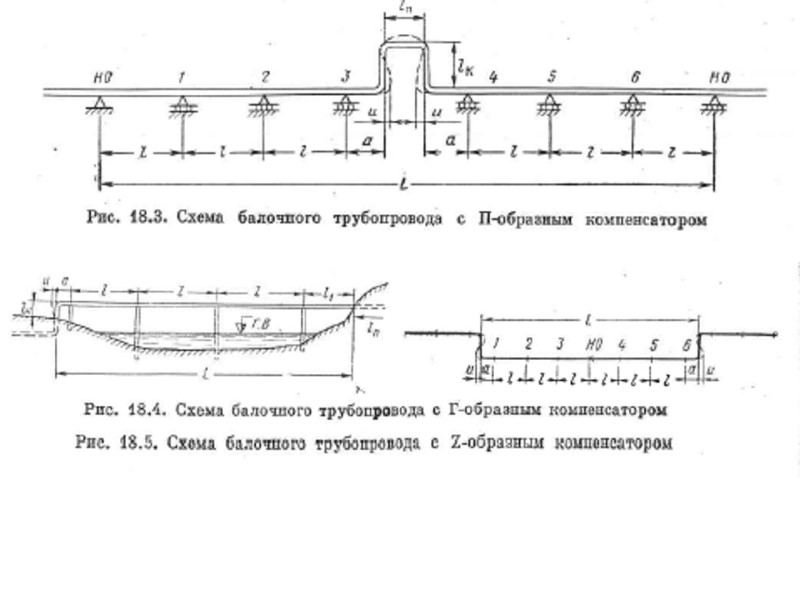

Опора трубопроводов подвижная хомутовая Опора подвижная скользящая хомутовая Опора подвесная жесткая

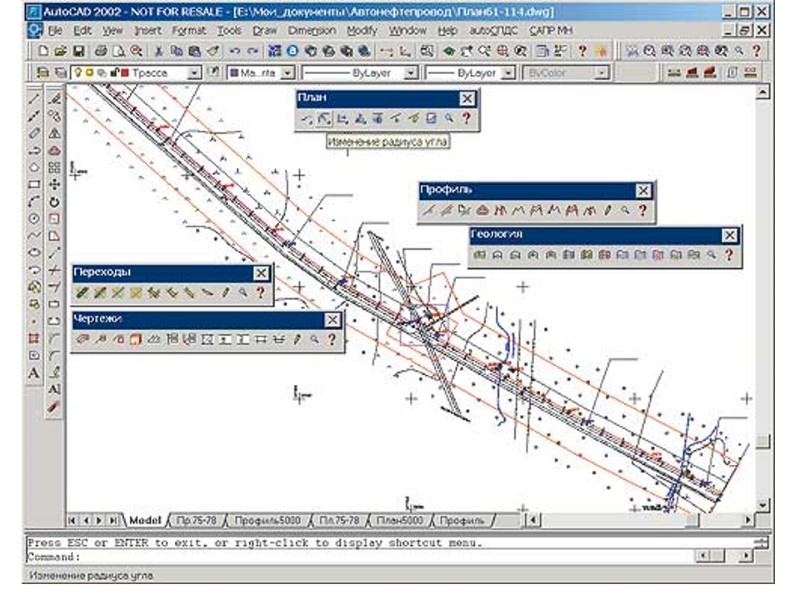

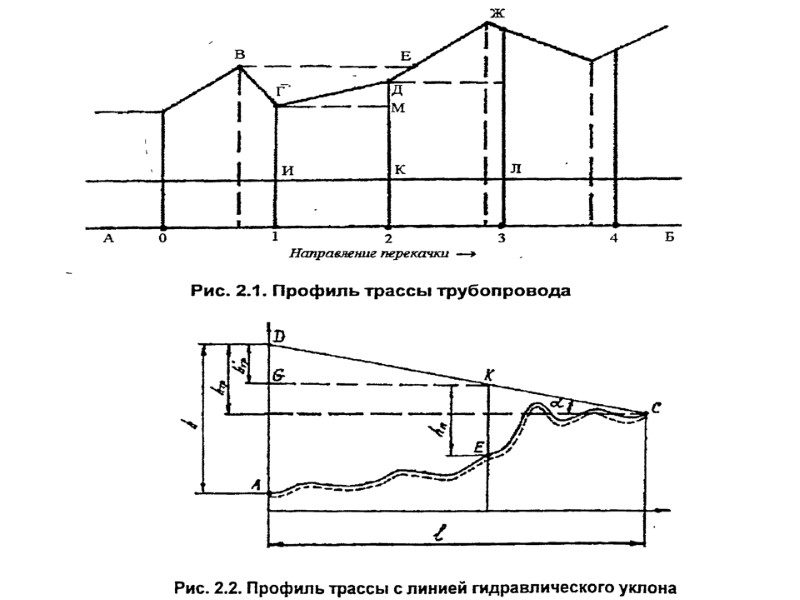

Чертеж профиля по трассе

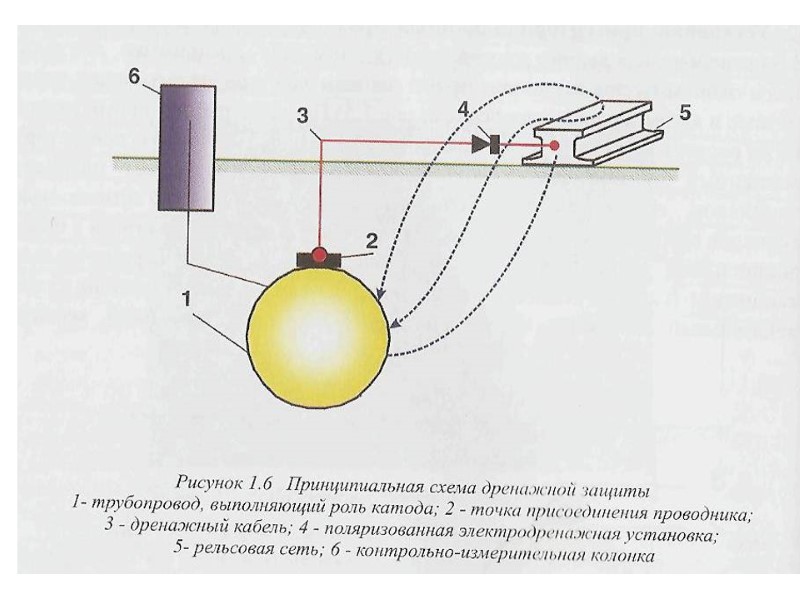

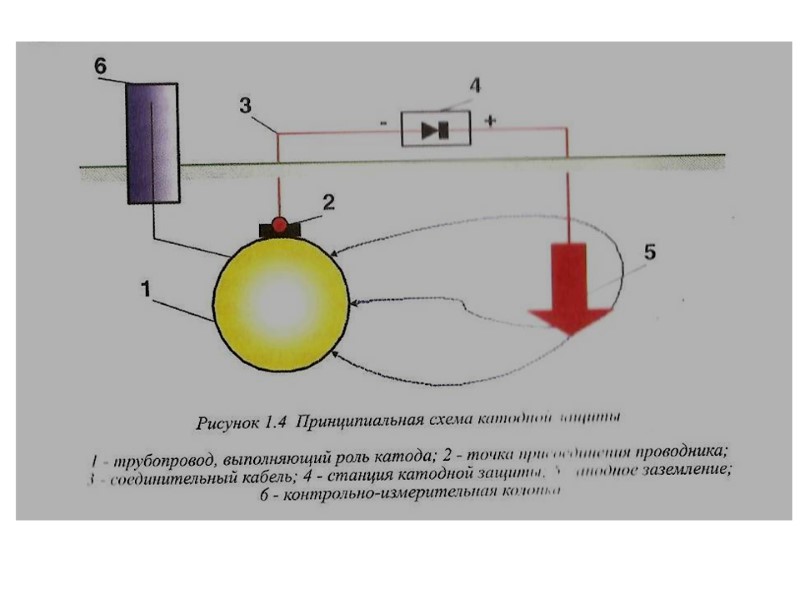

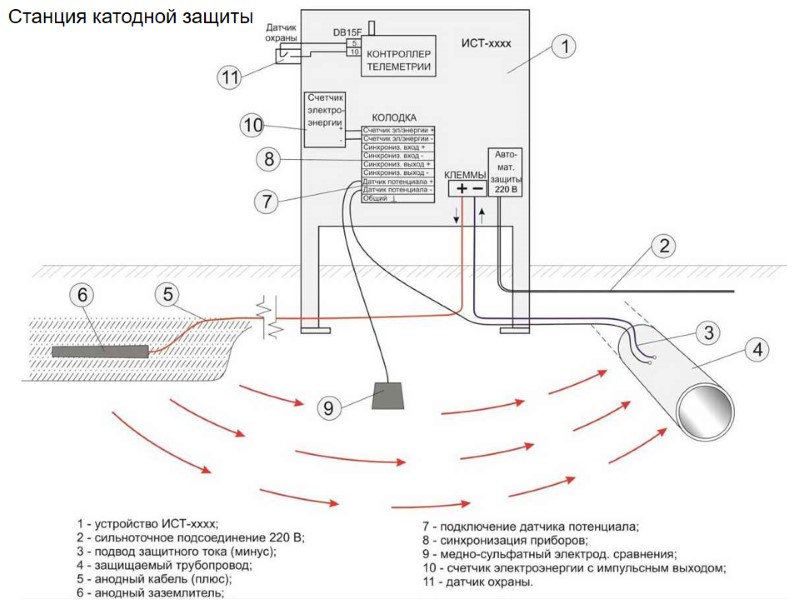

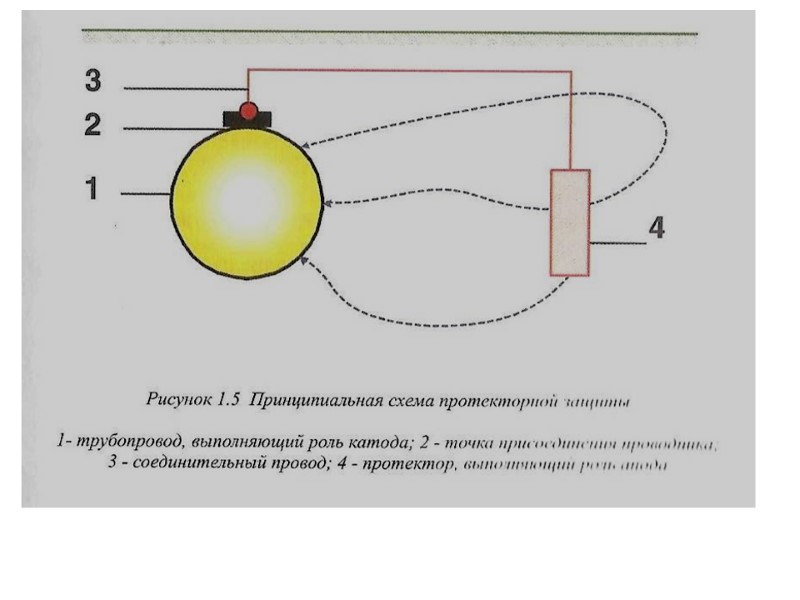

Станция катодной защиты

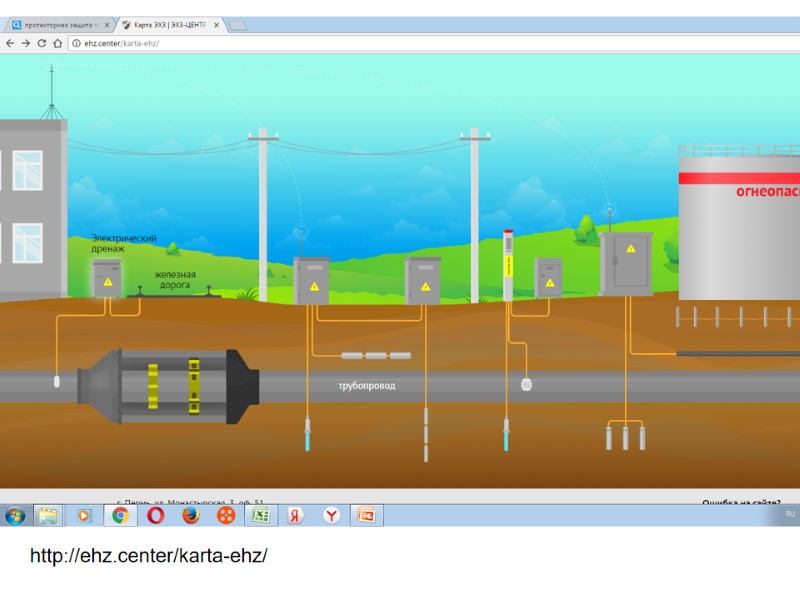

http://ehz.center/karta-ehz/

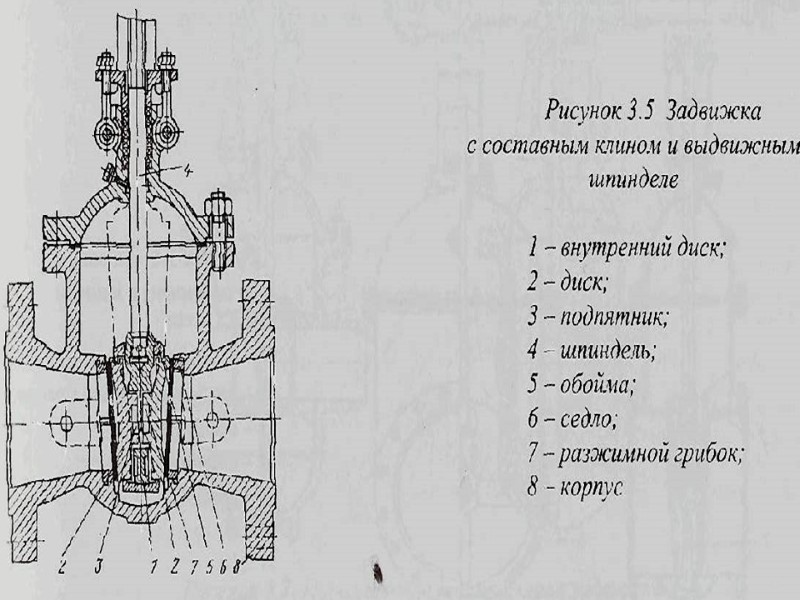

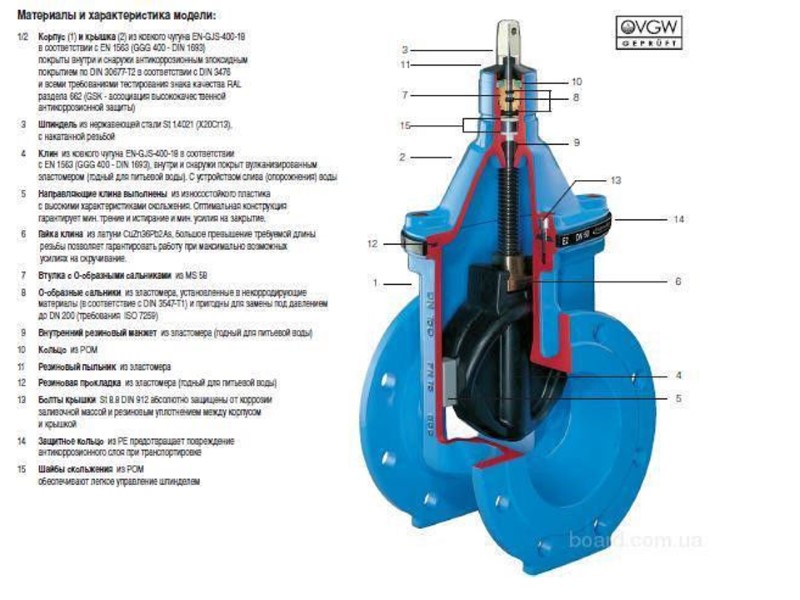

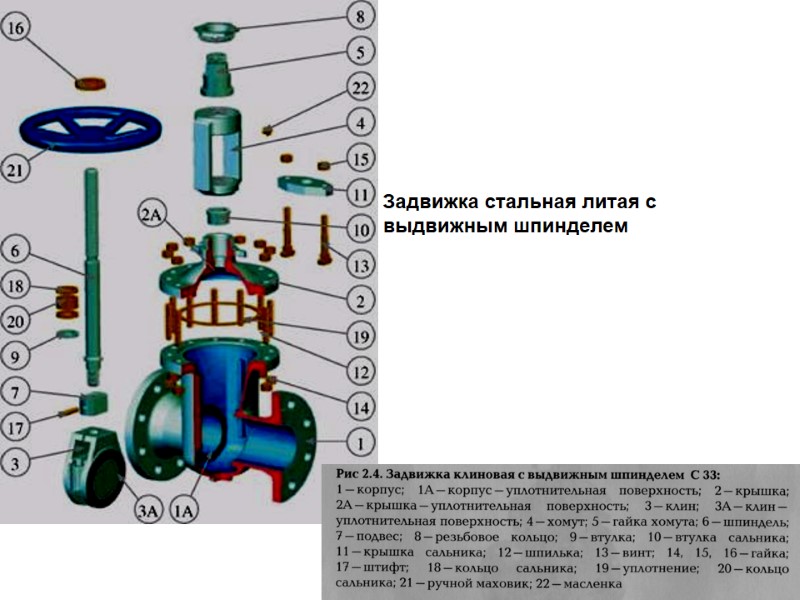

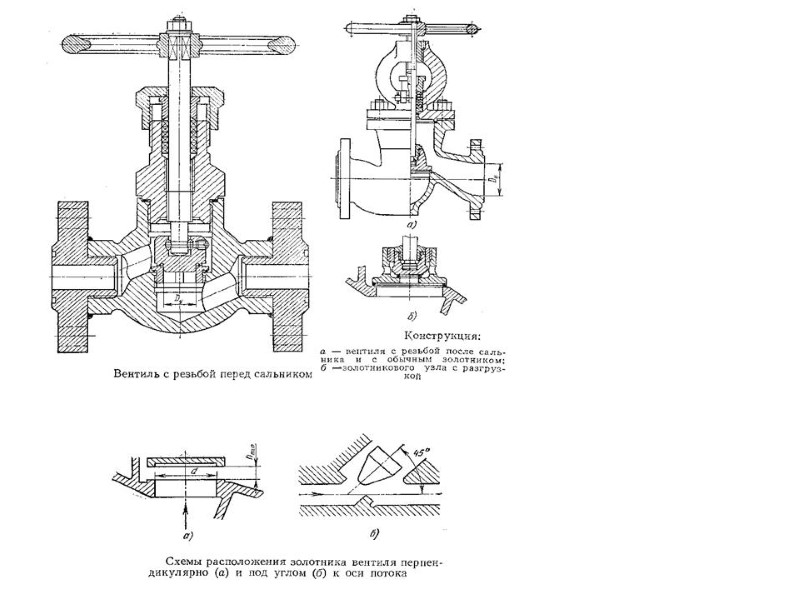

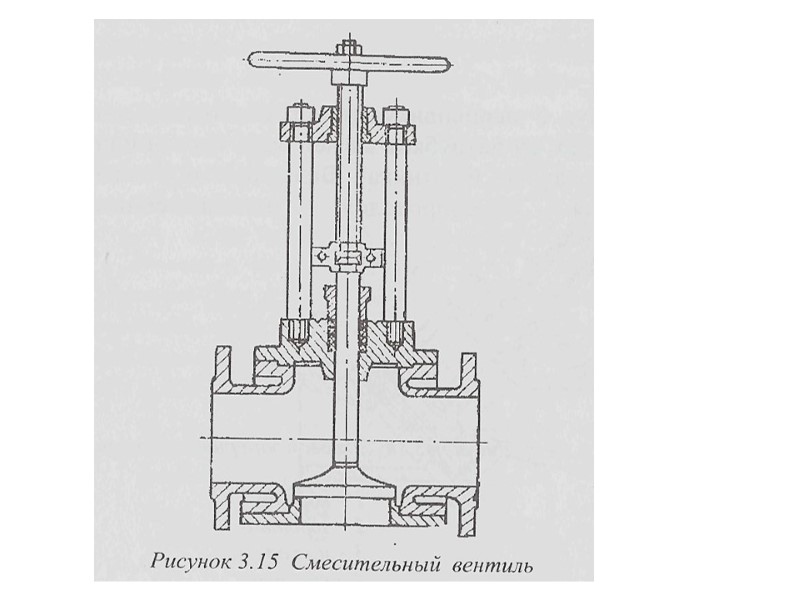

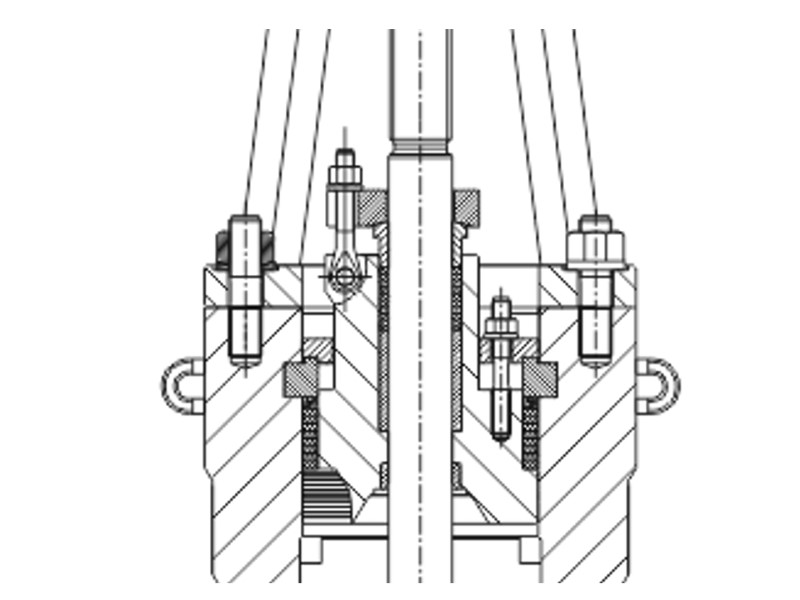

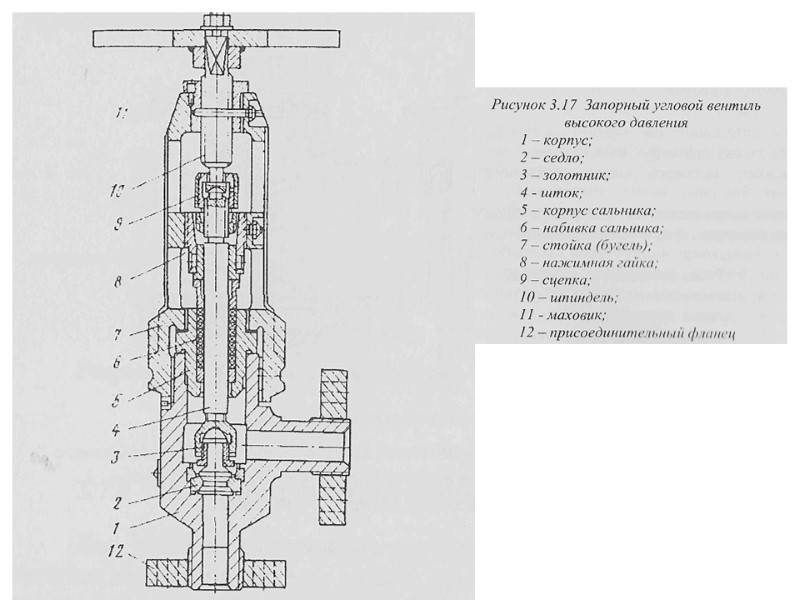

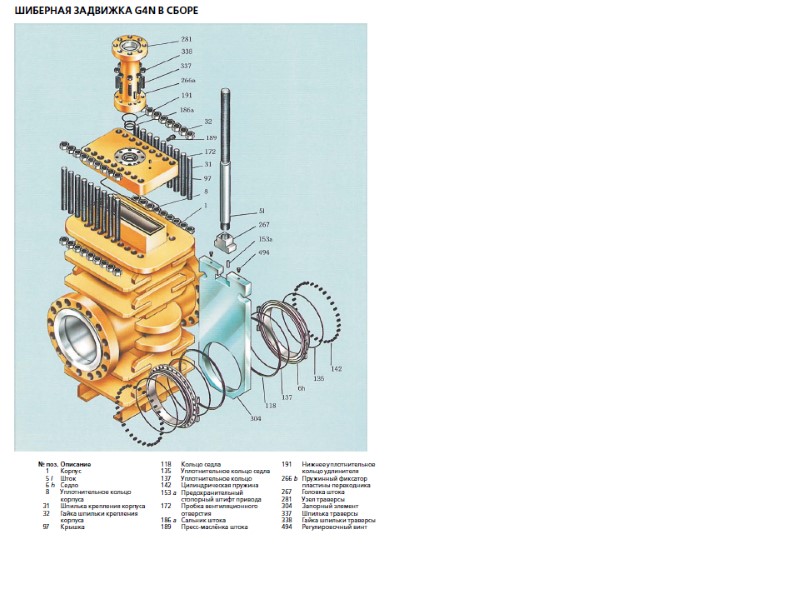

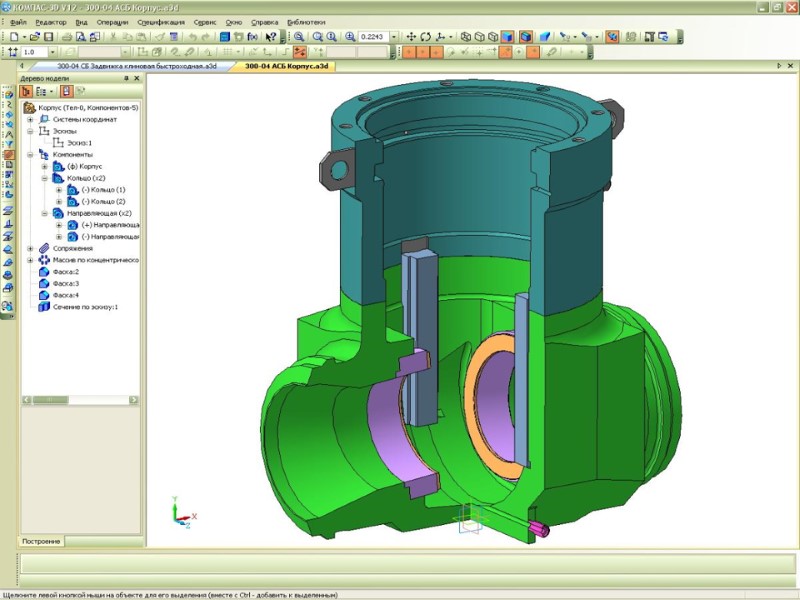

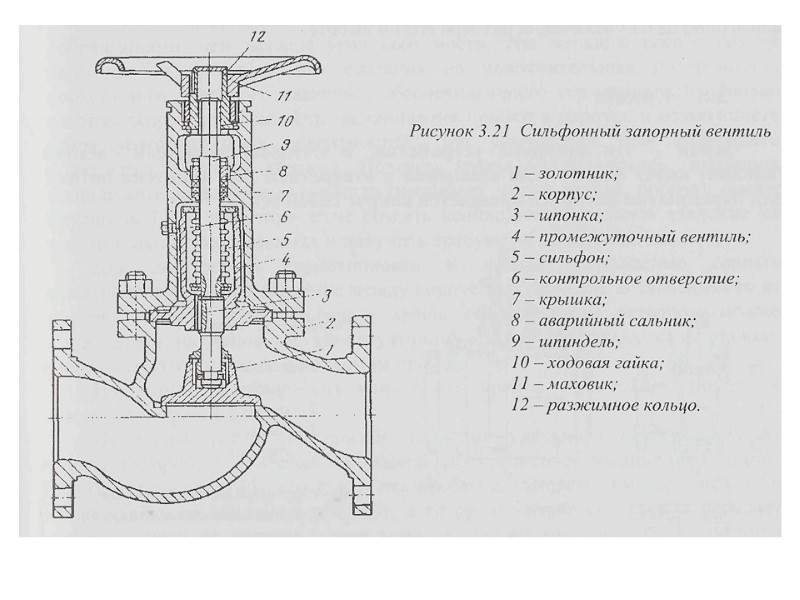

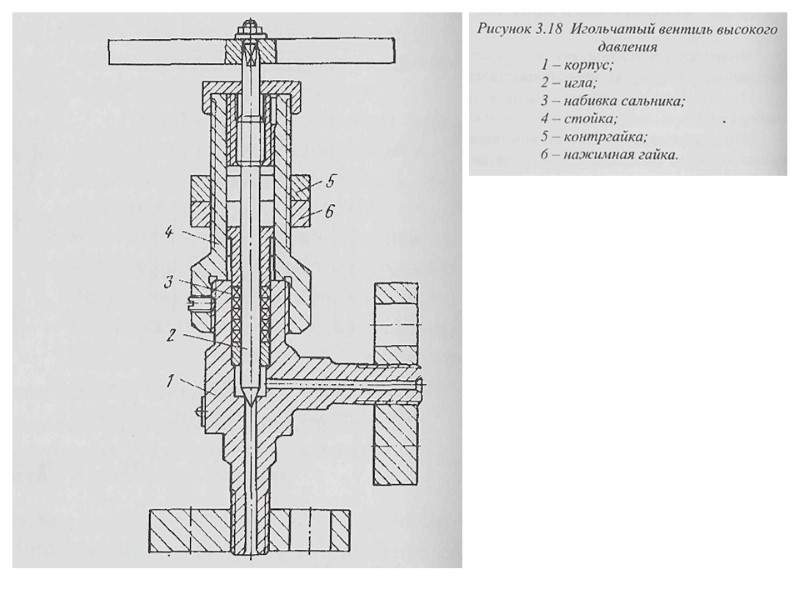

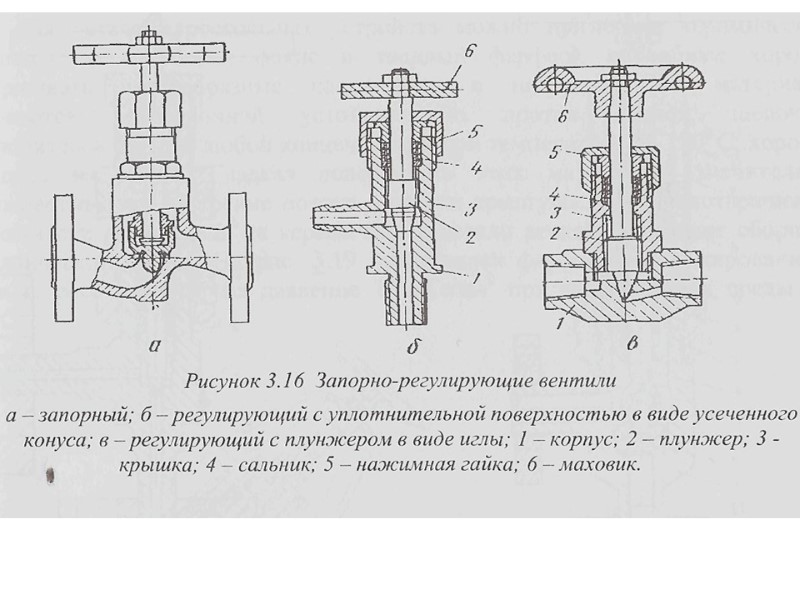

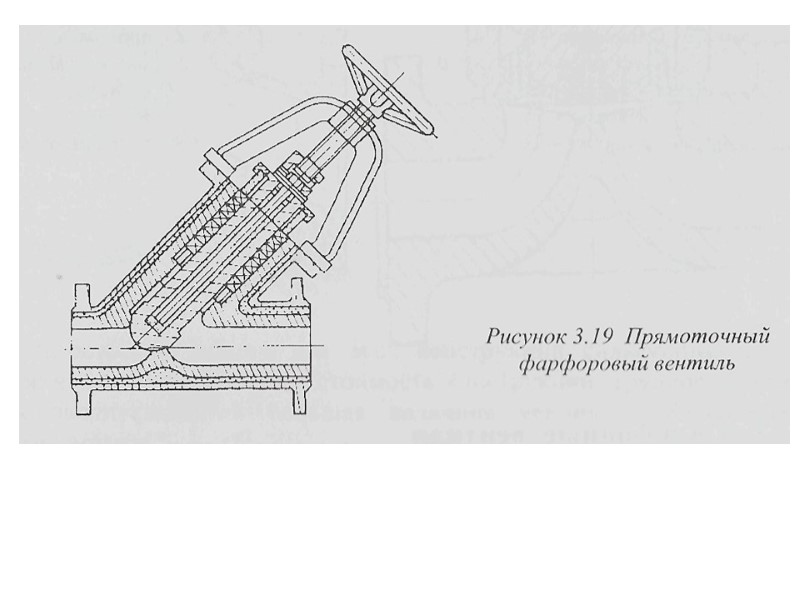

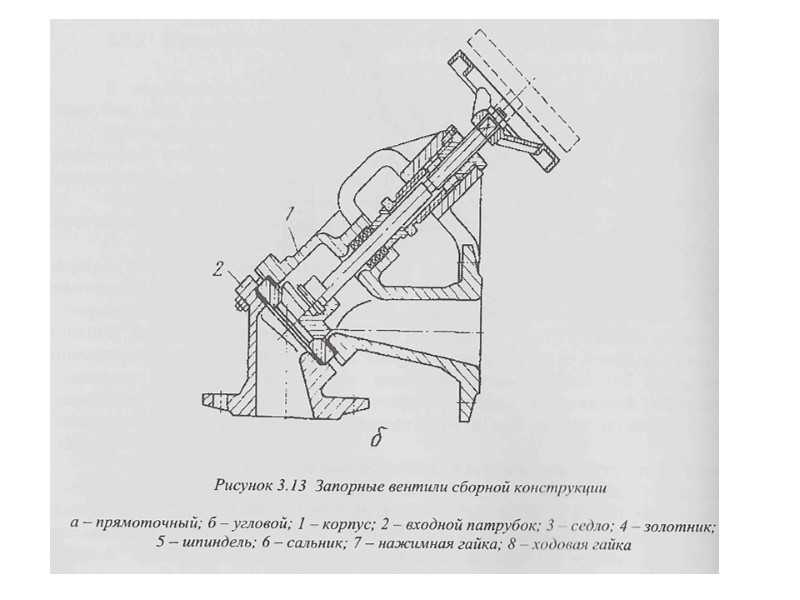

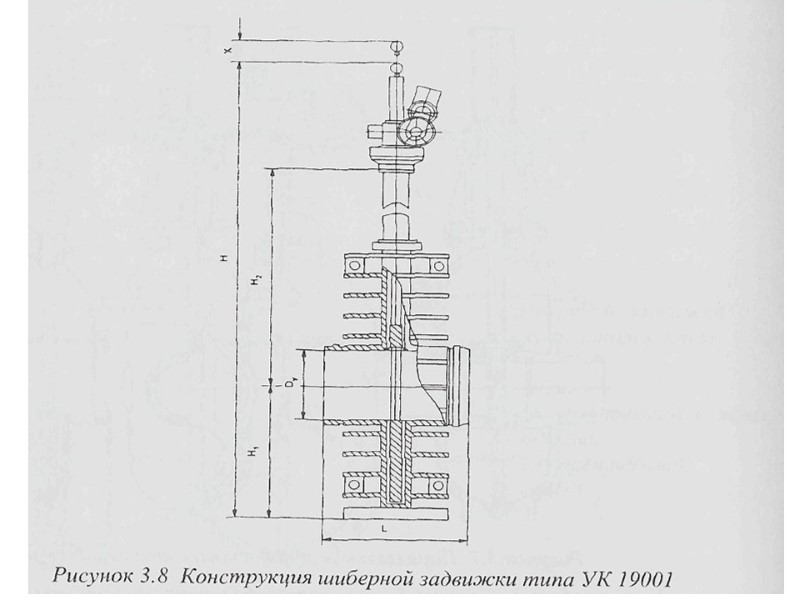

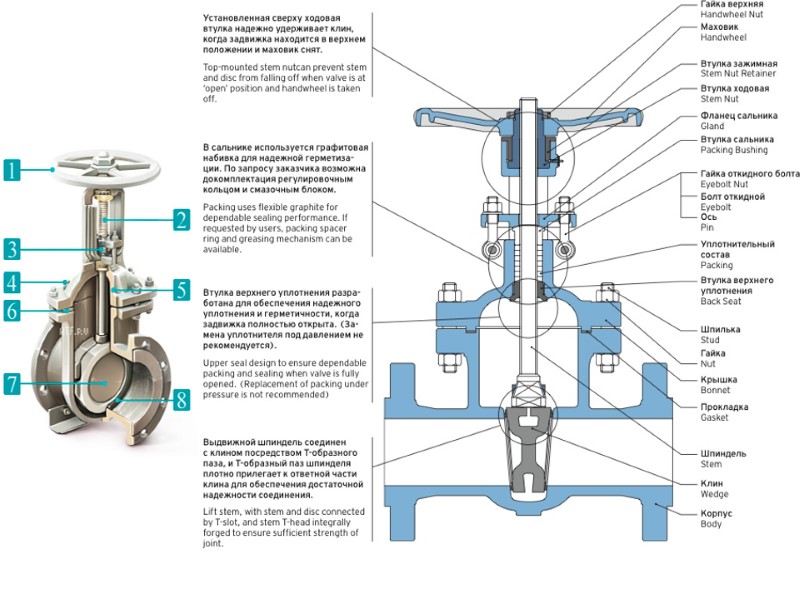

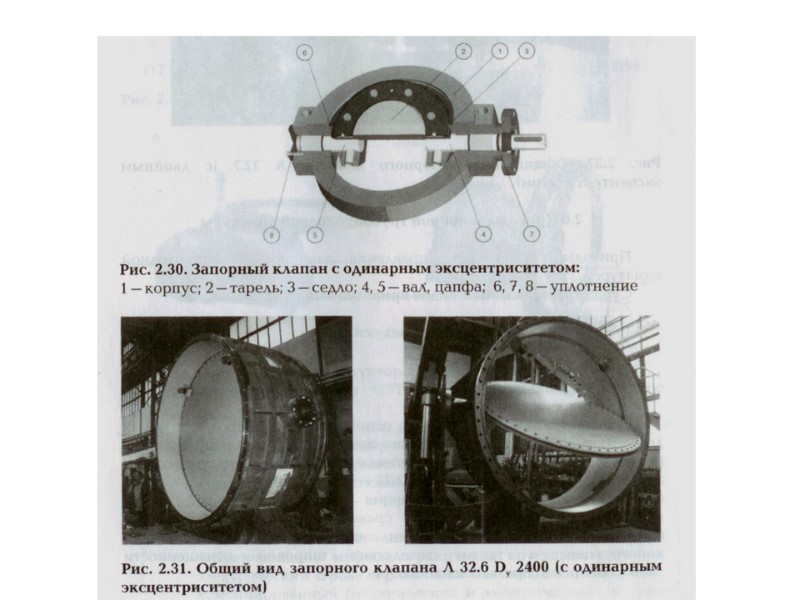

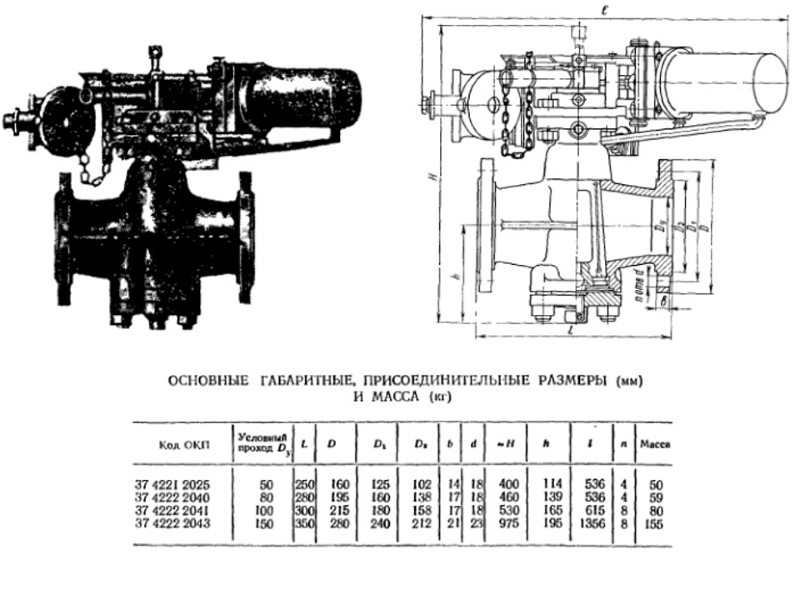

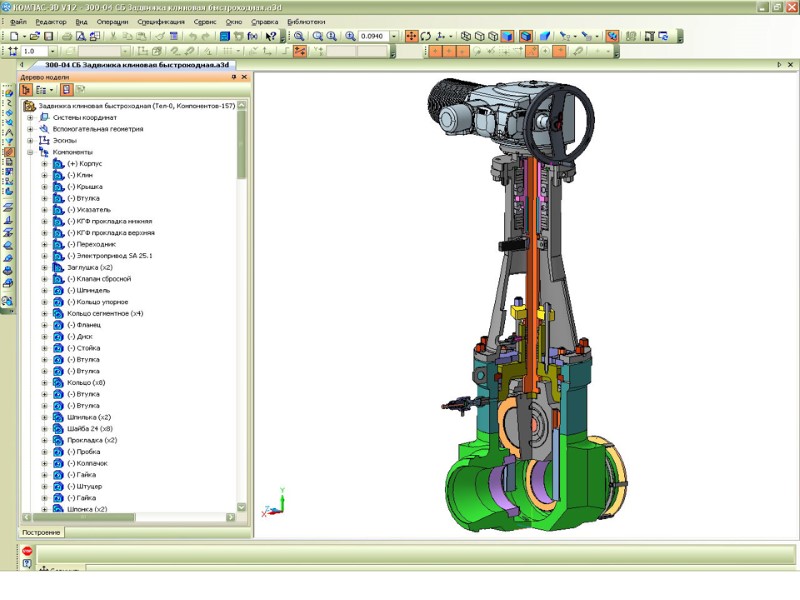

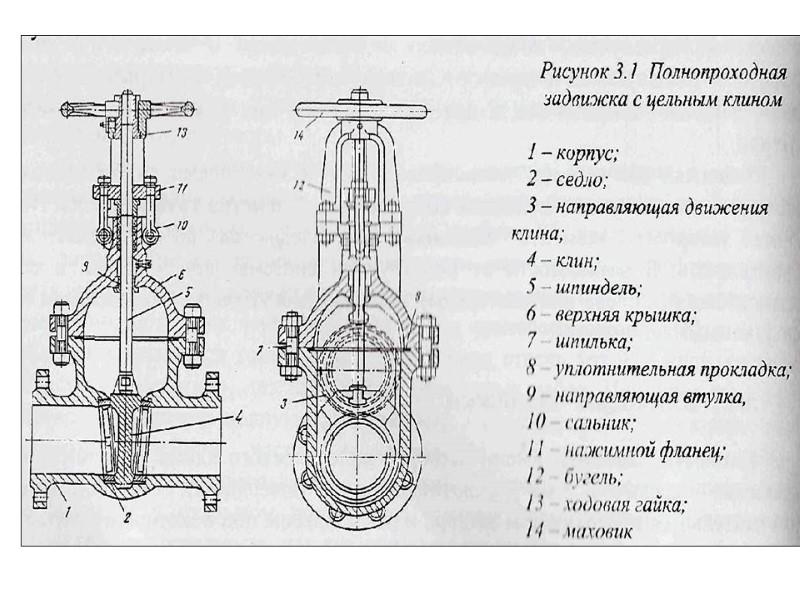

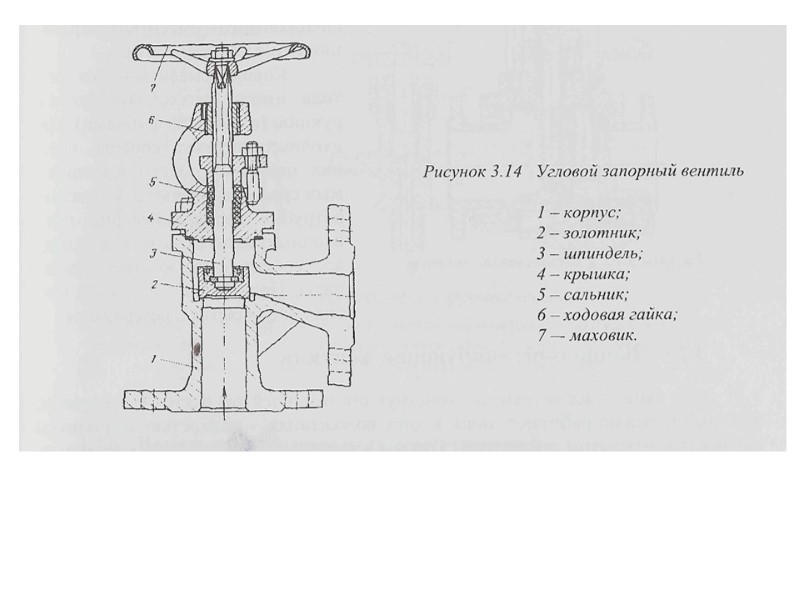

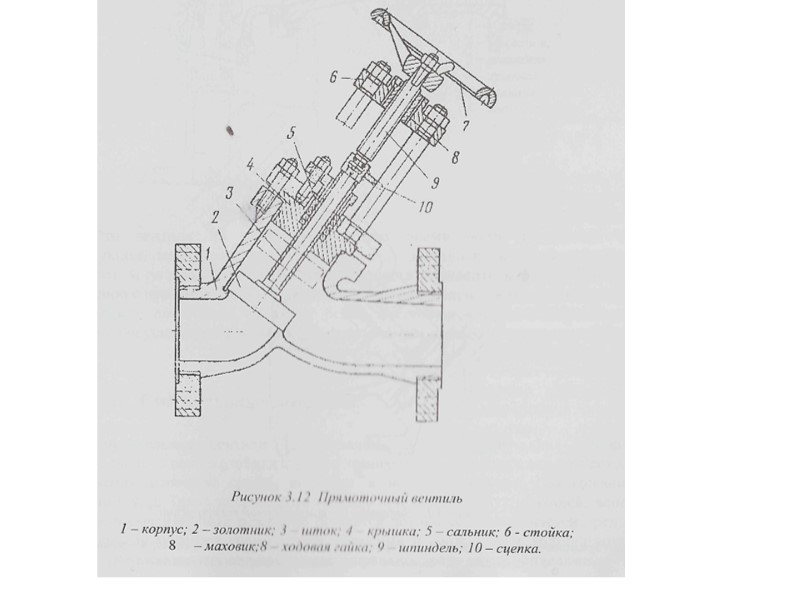

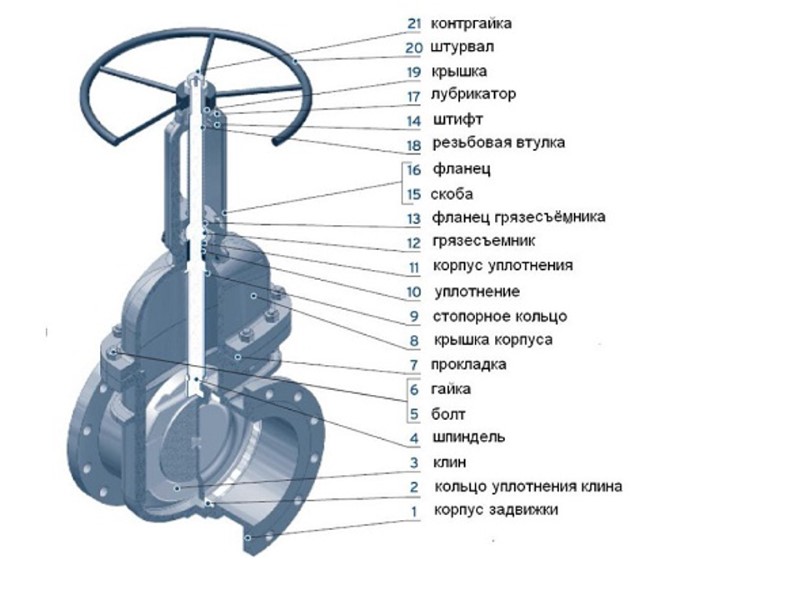

Задвижка стальная литая с выдвижным шпинделем

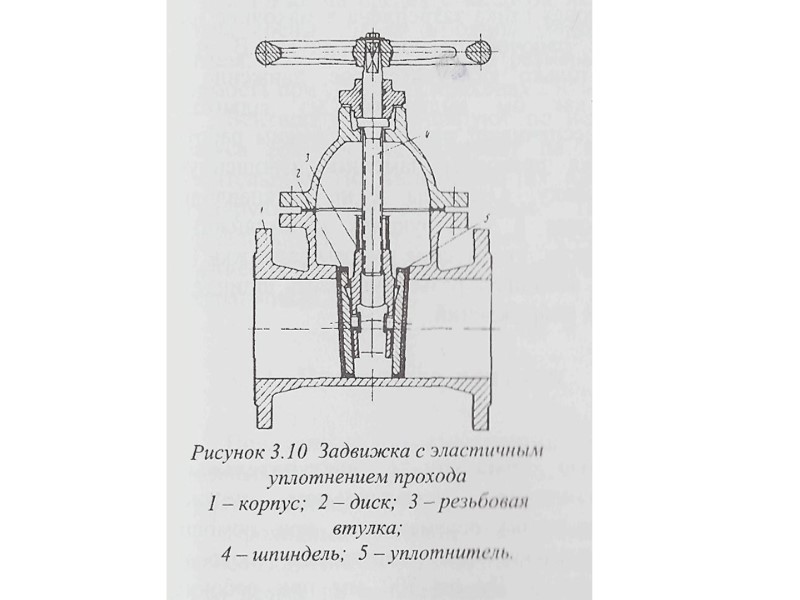

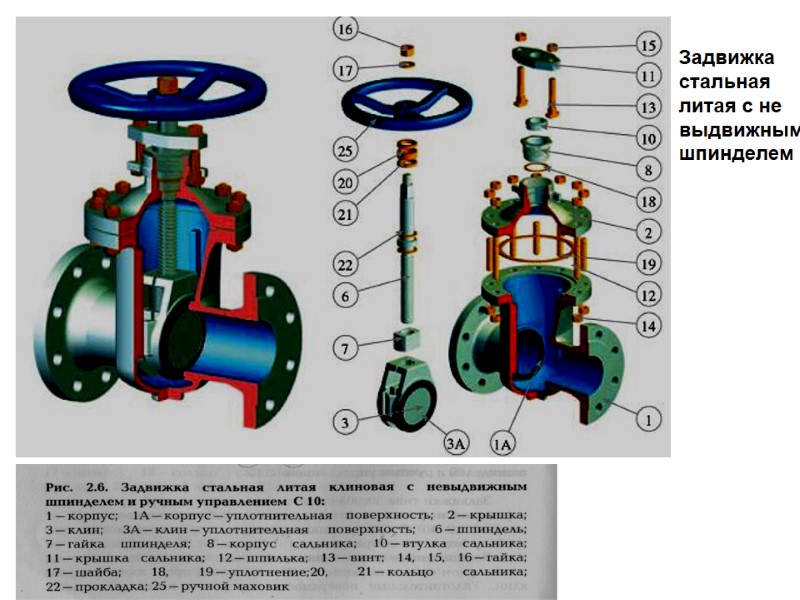

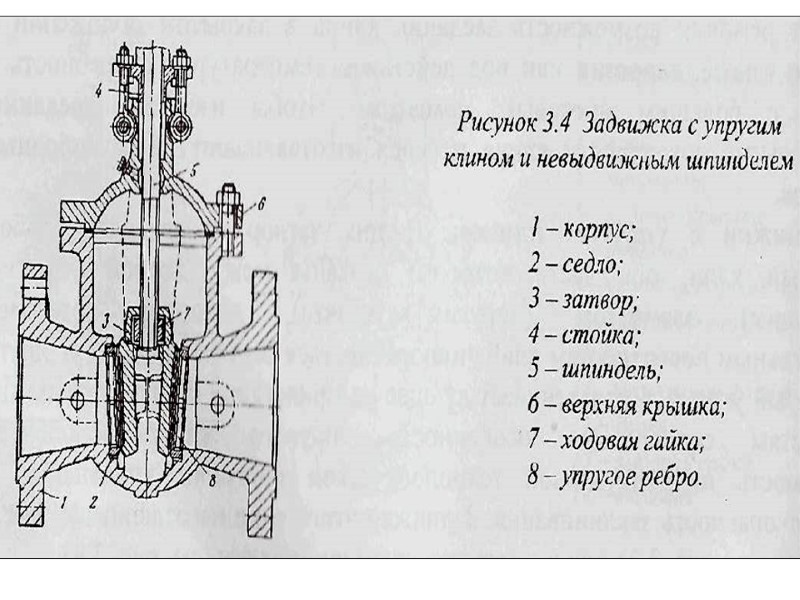

Задвижка стальная литая с не выдвижным шпинделем

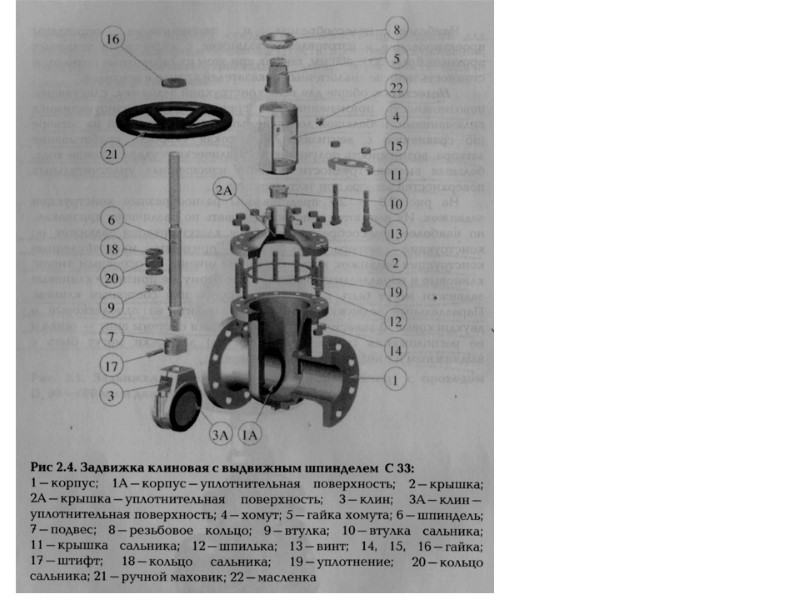

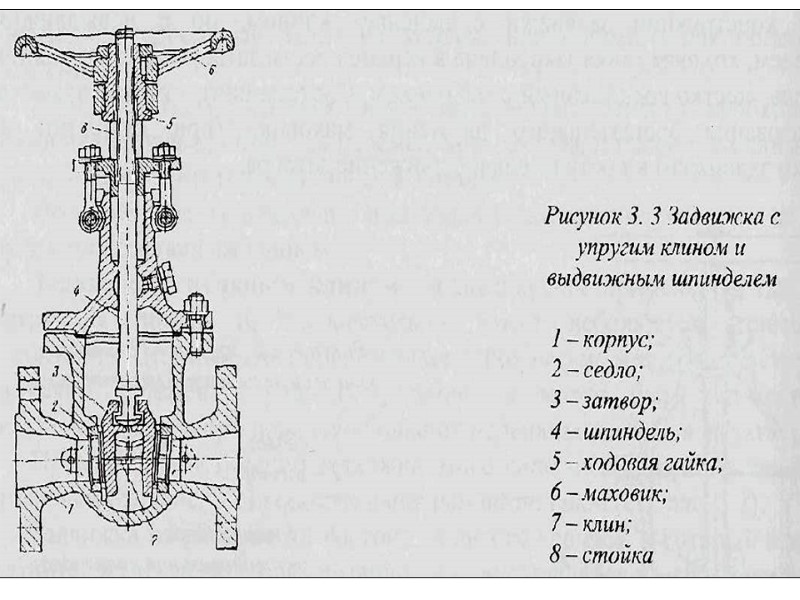

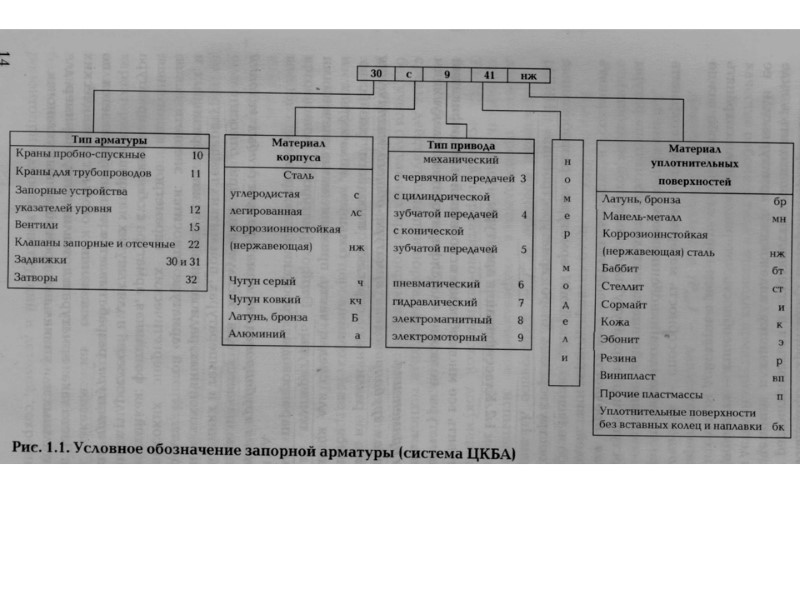

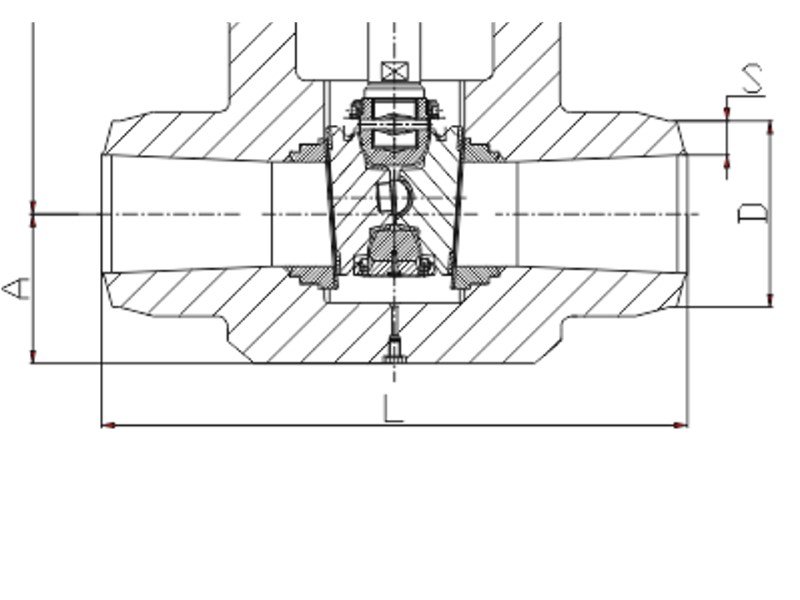

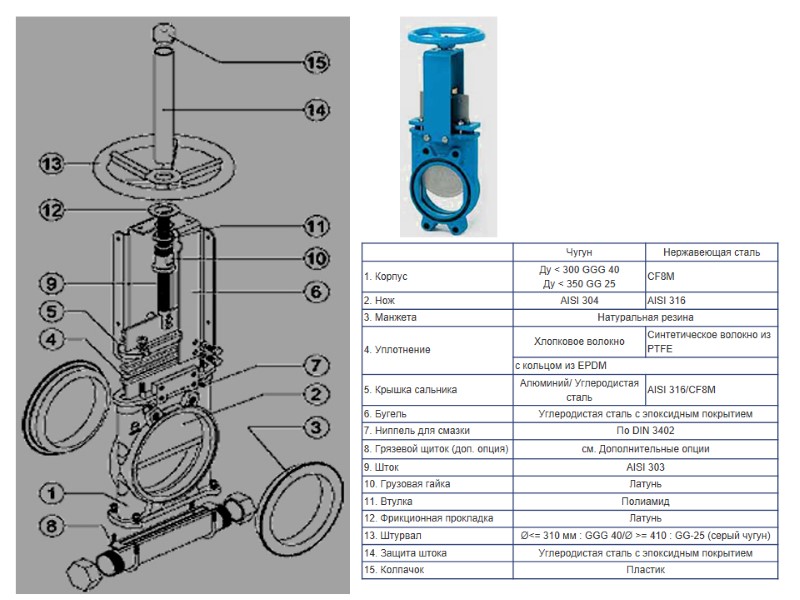

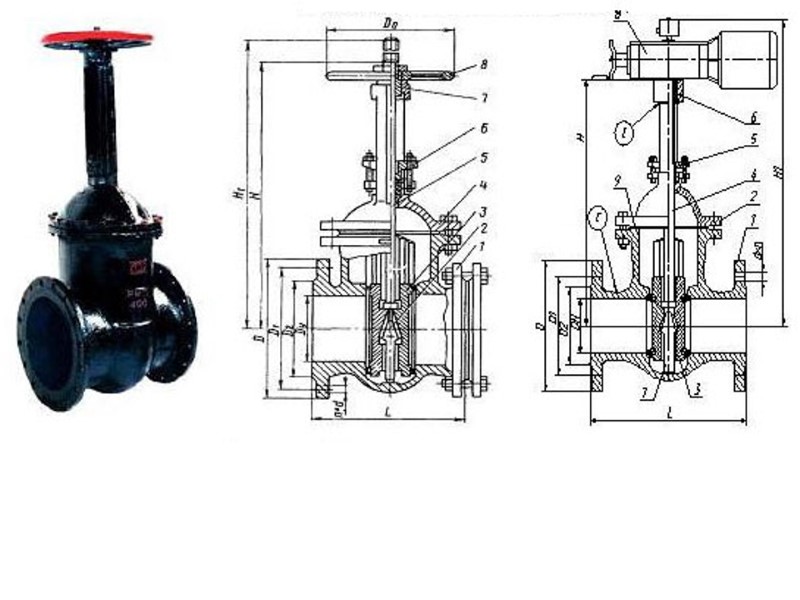

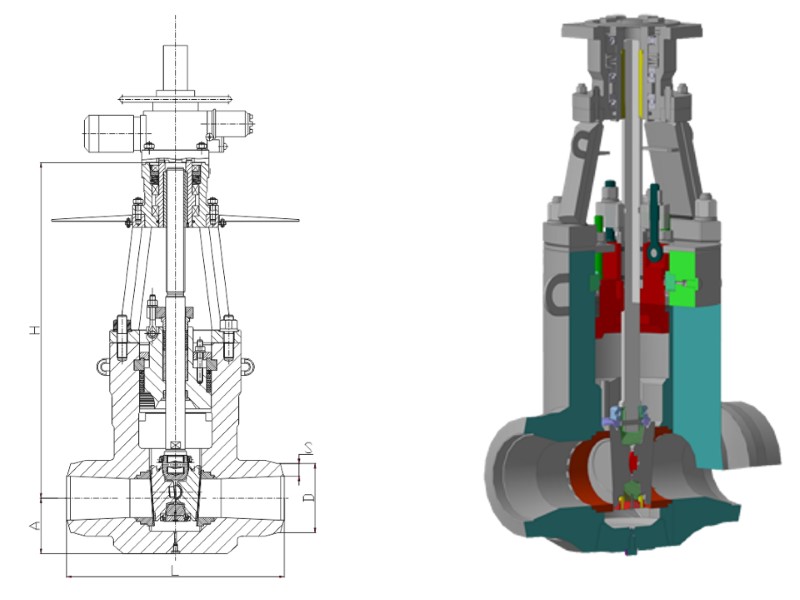

1нж11нж 30нж11нж Задвижка клиновая с упругим двухдисковым клином, выдвижным шпинделем Ду100 Ру63

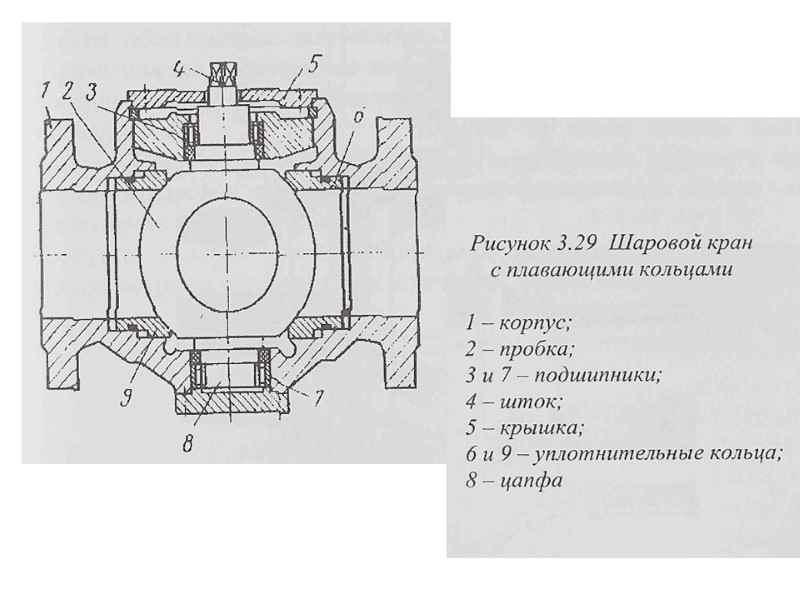

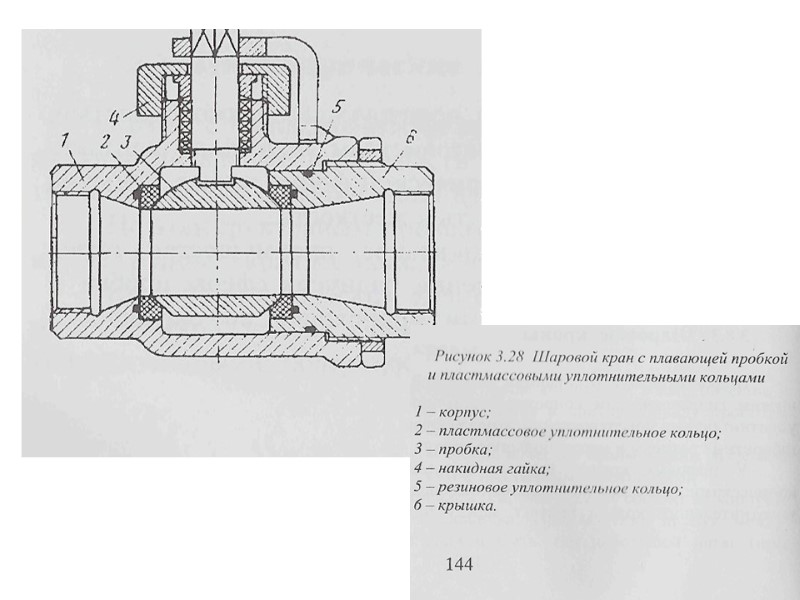

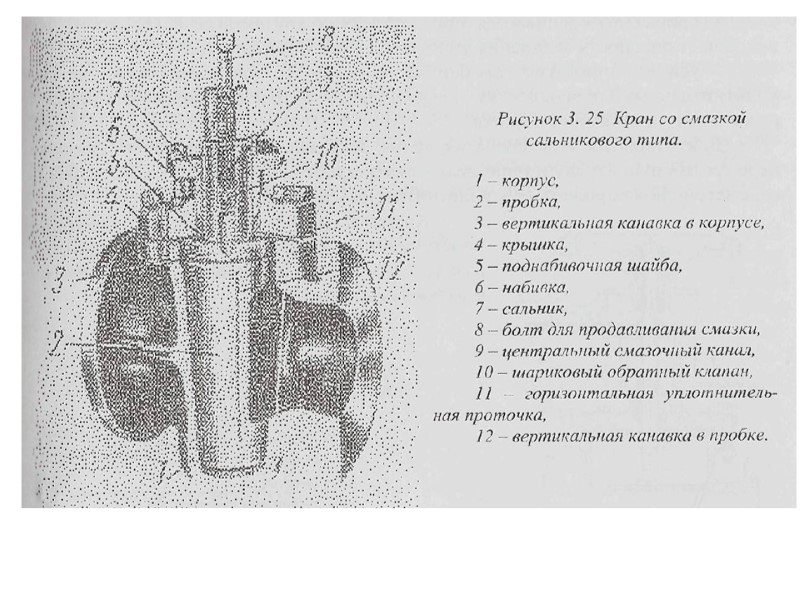

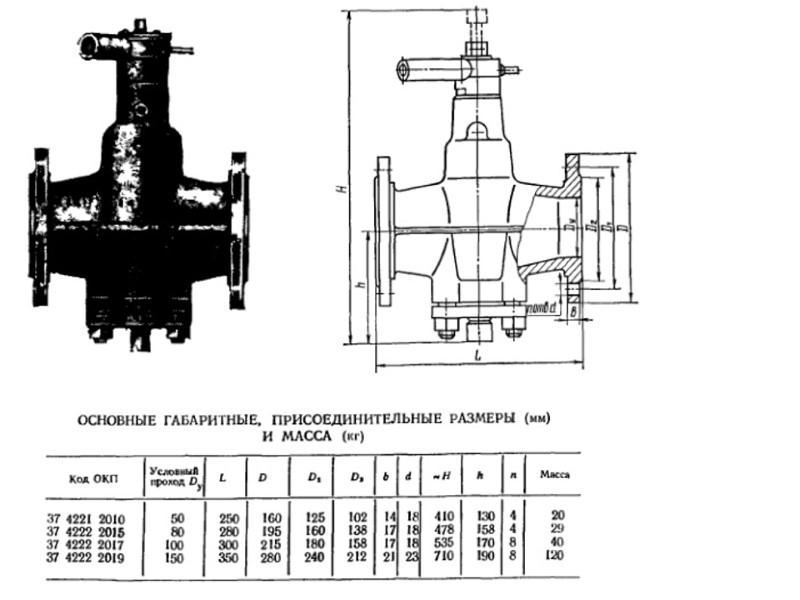

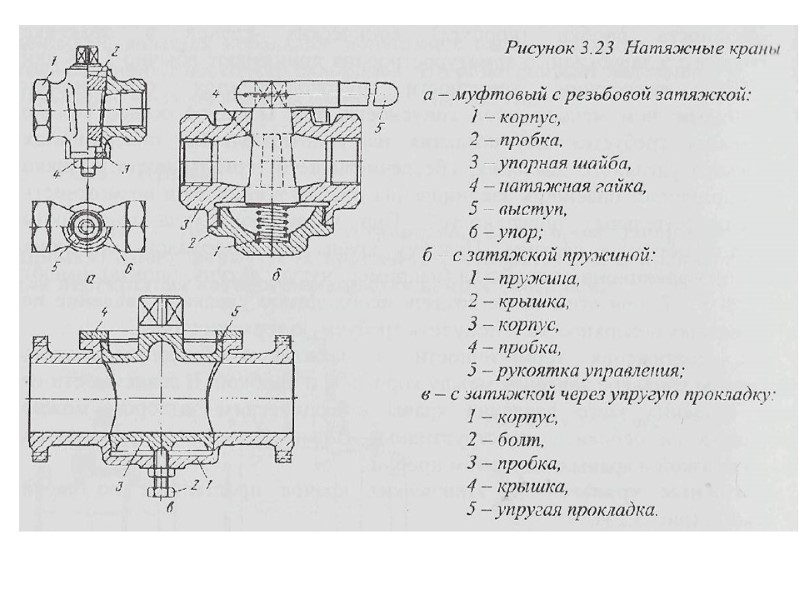

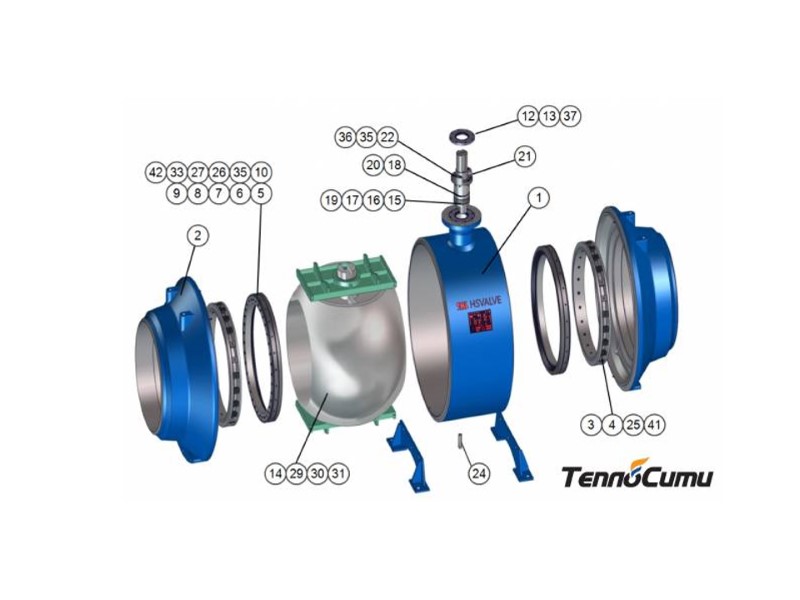

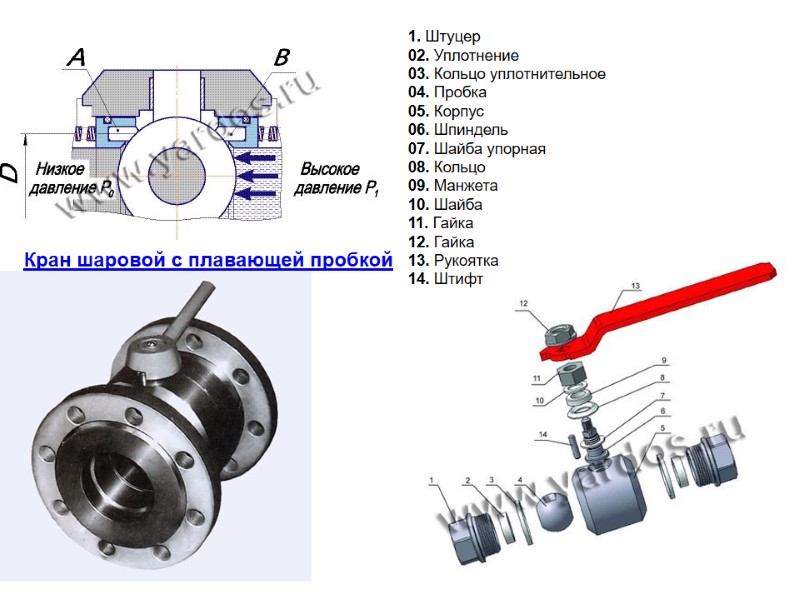

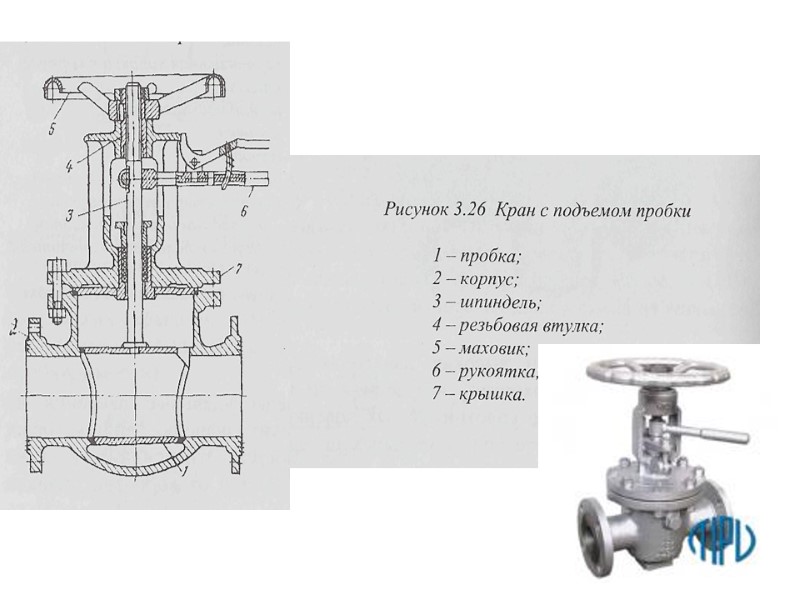

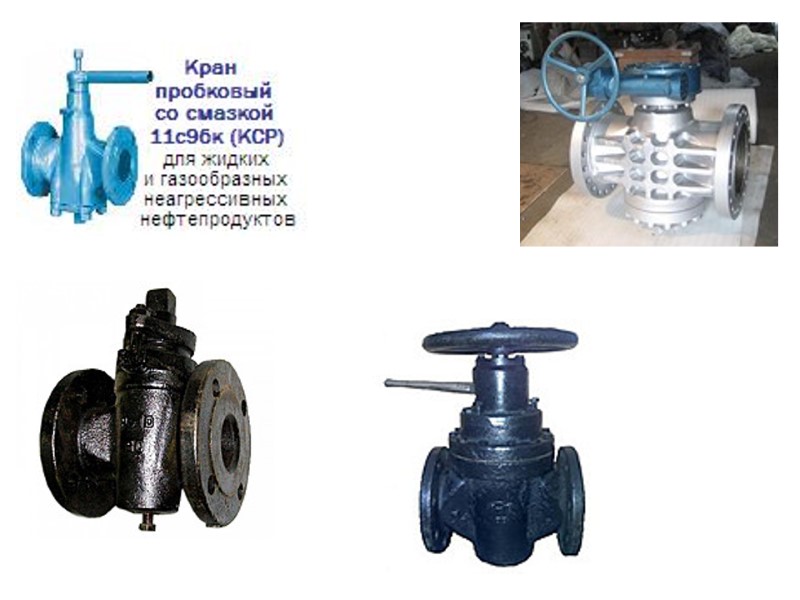

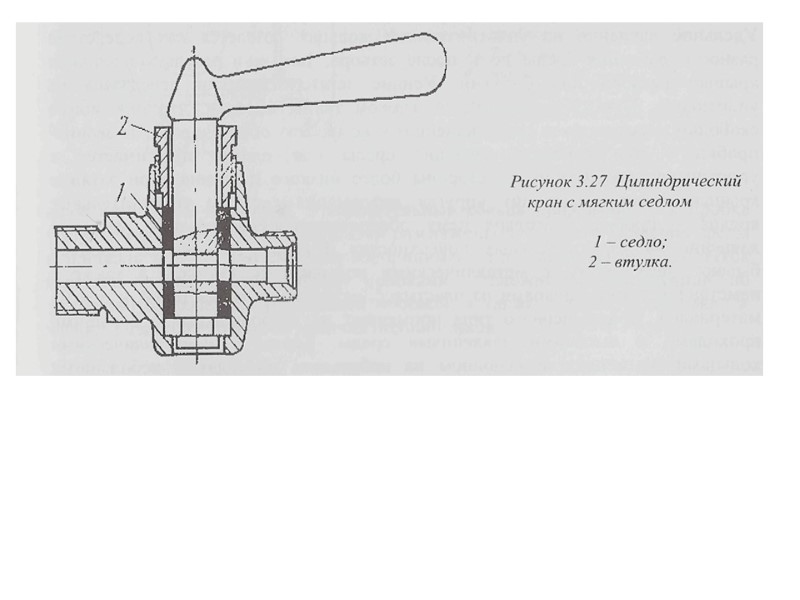

Кран шаровой с плавающей пробкой 1. Штуцер 02. Уплотнение 03. Кольцо уплотнительное 04. Пробка 05. Корпус 06. Шпиндель 07. Шайба упорная 08. Кольцо 09. Манжета 10. Шайба 11. Гайка 12. Гайка 13. Рукоятка 14. Штифт
http://gazovik-pro.ru/katalog/armatura-truboprovodnaya-promyishlennaya/kranyi/kranyi-sharovyie-flanczevyie-reguliruemyie-s-ruchnyim-privodom.html

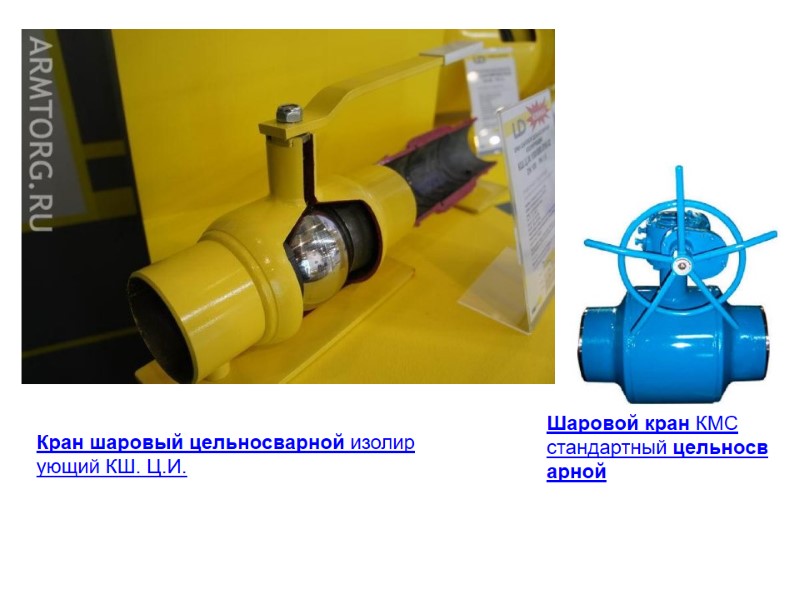

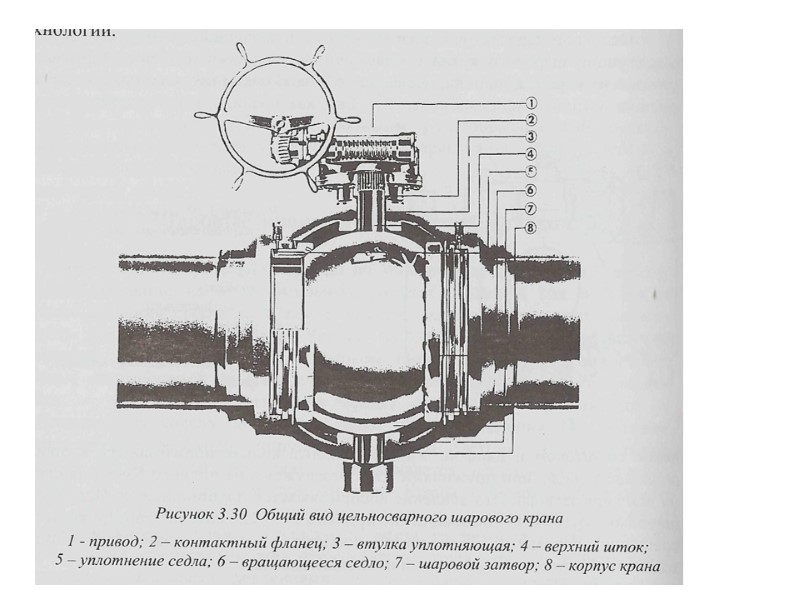

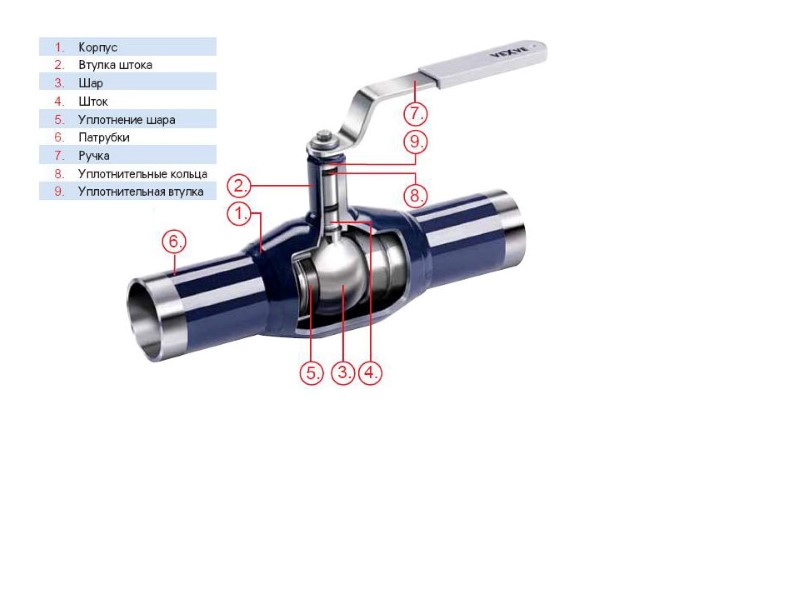

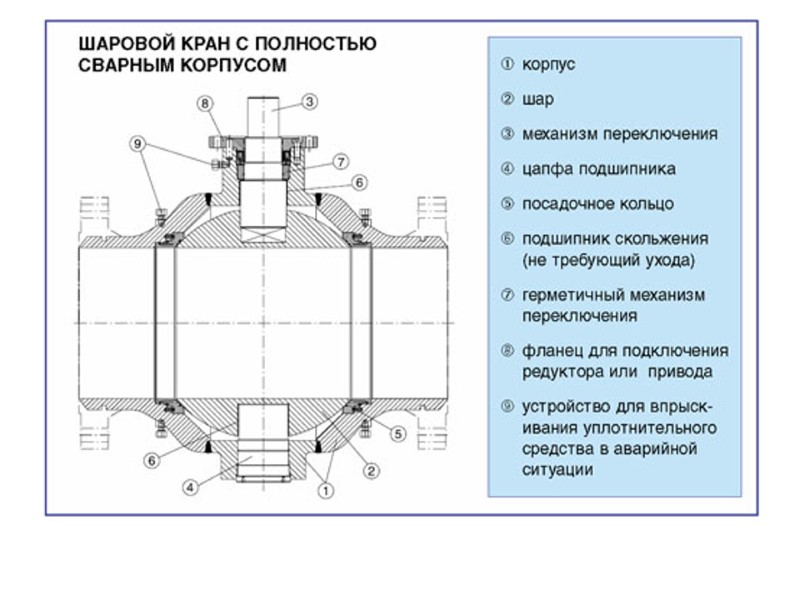

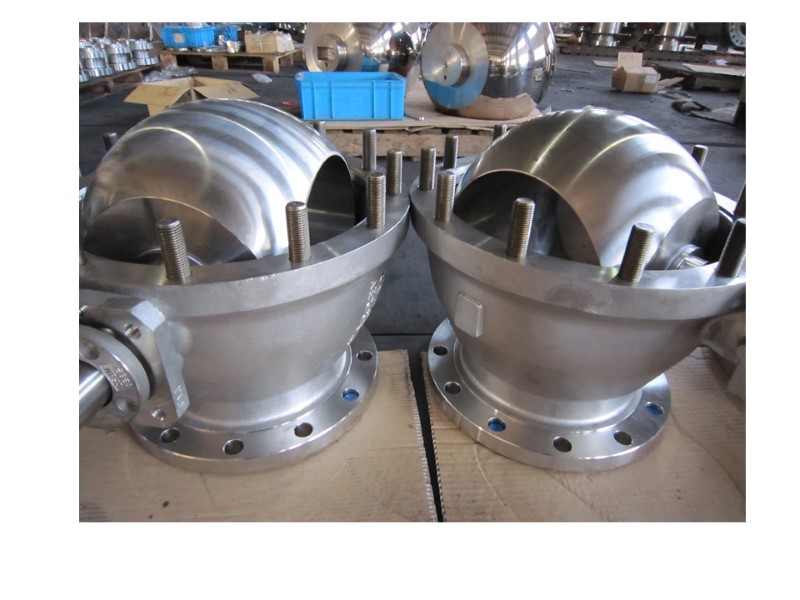

Кран шаровый цельносварной изолирующий КШ. Ц.И. Шаровой кран КМС стандартный цельносварной

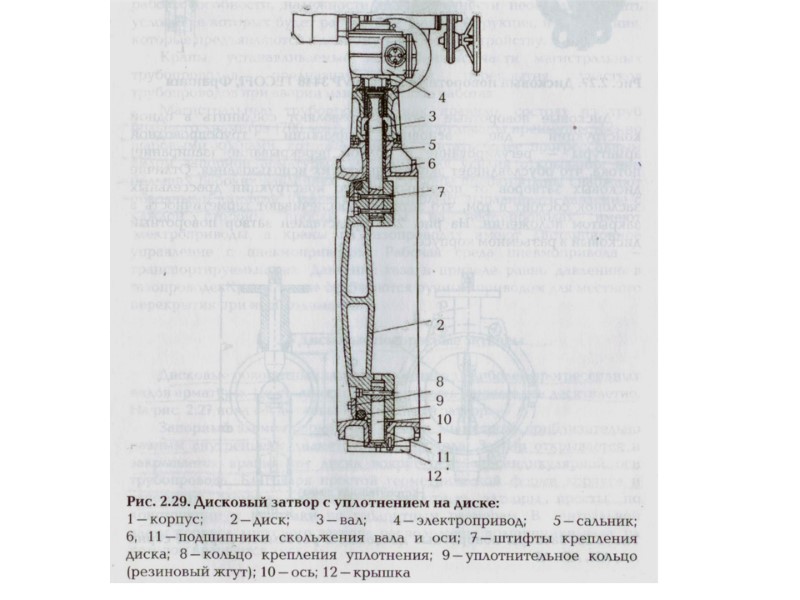

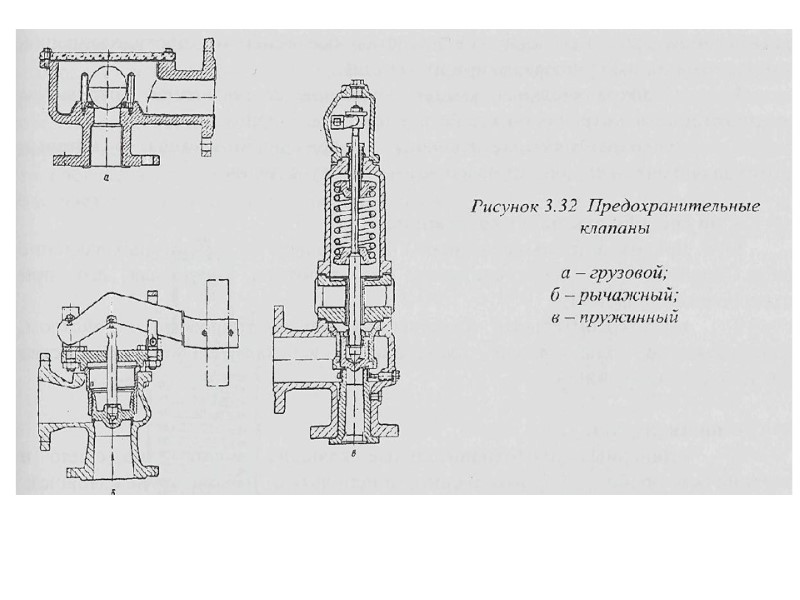

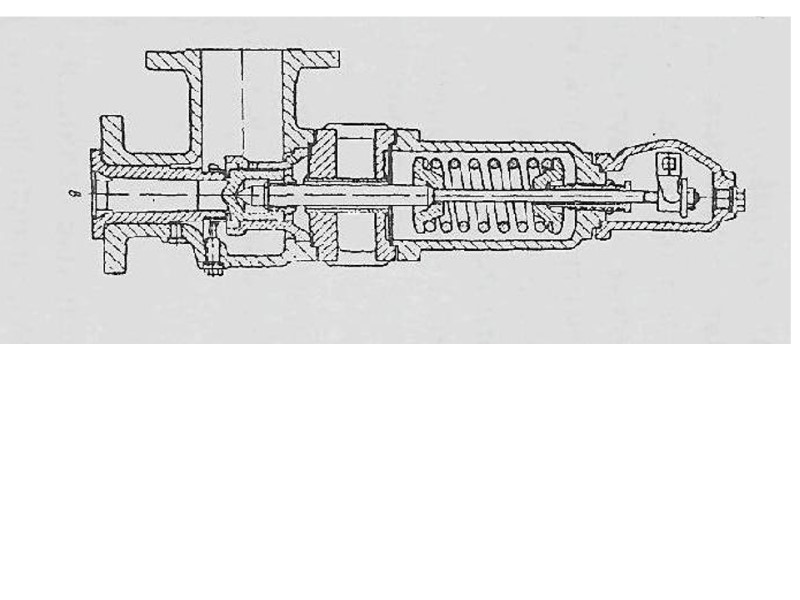

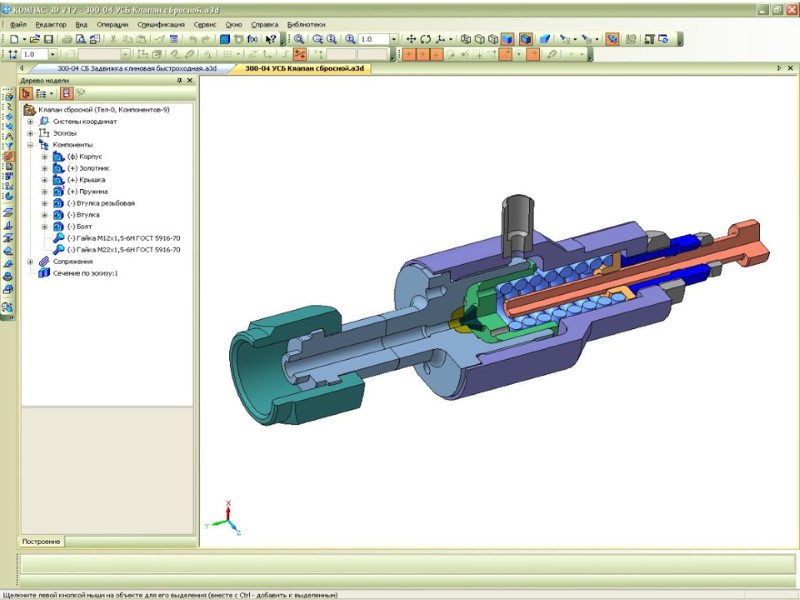

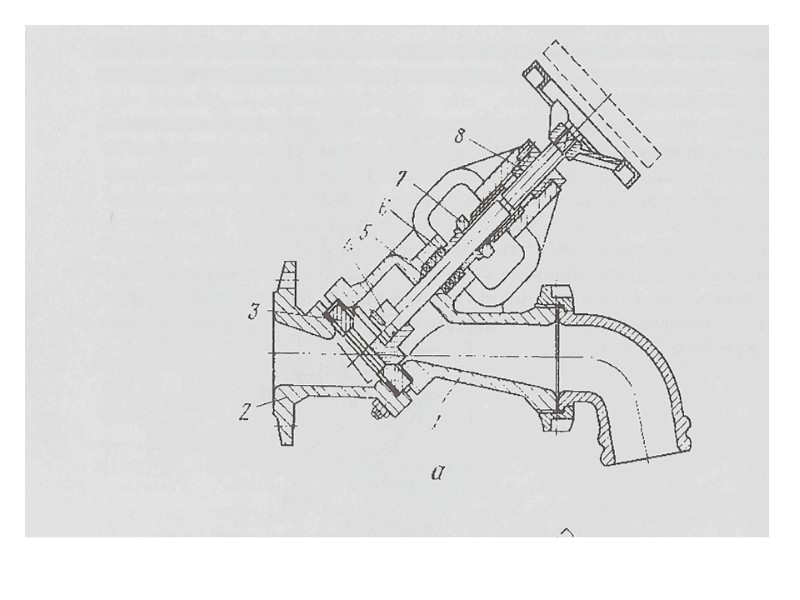

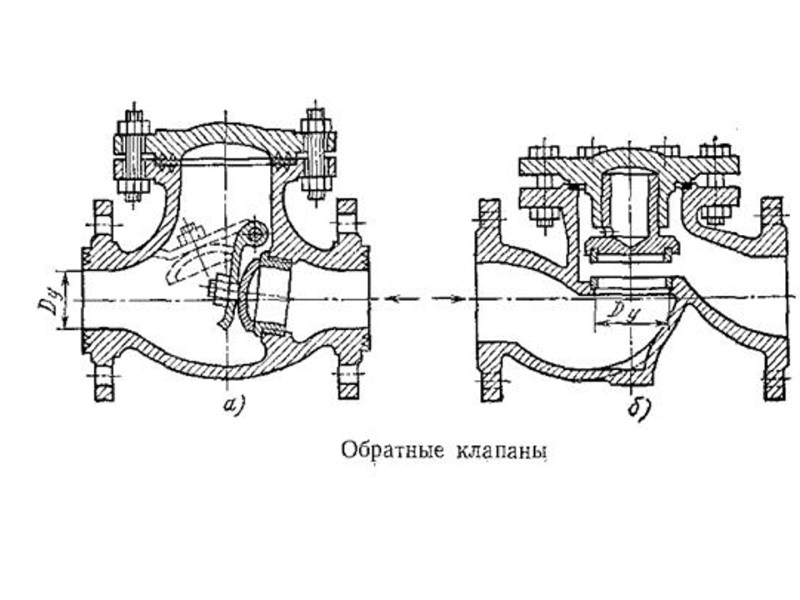

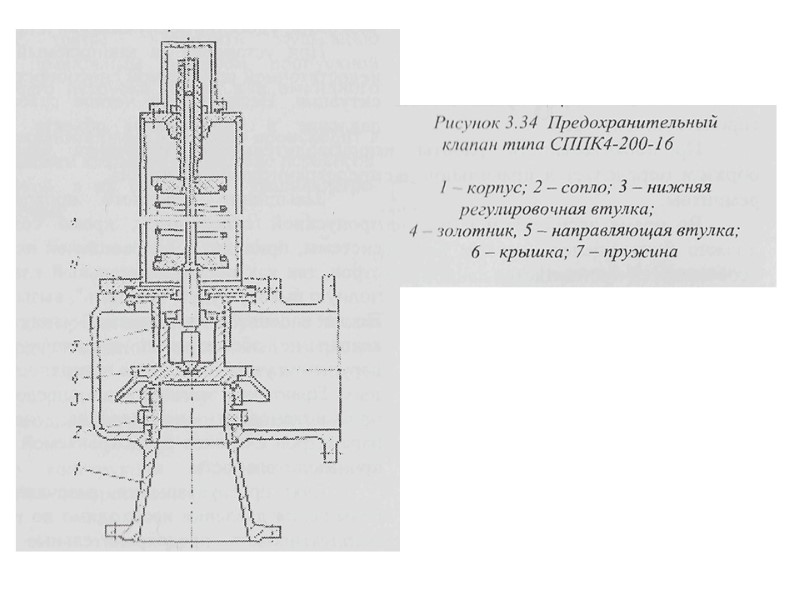

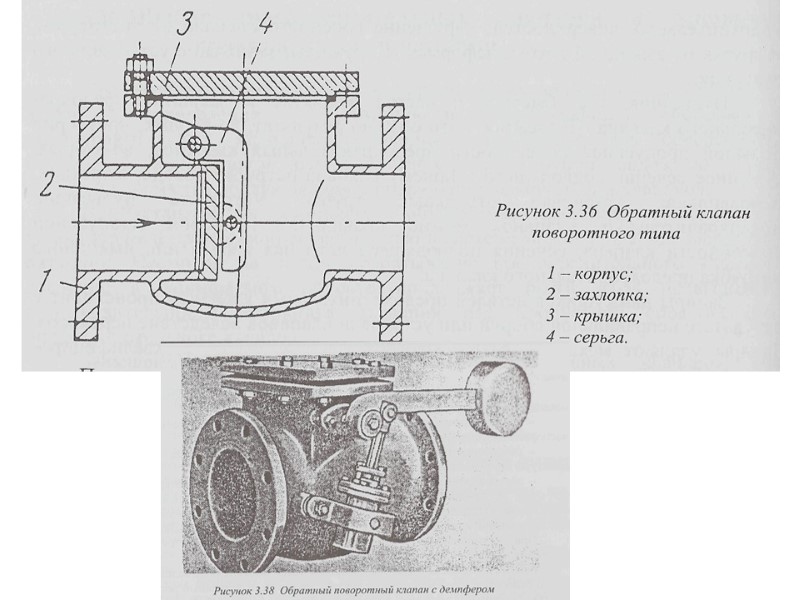

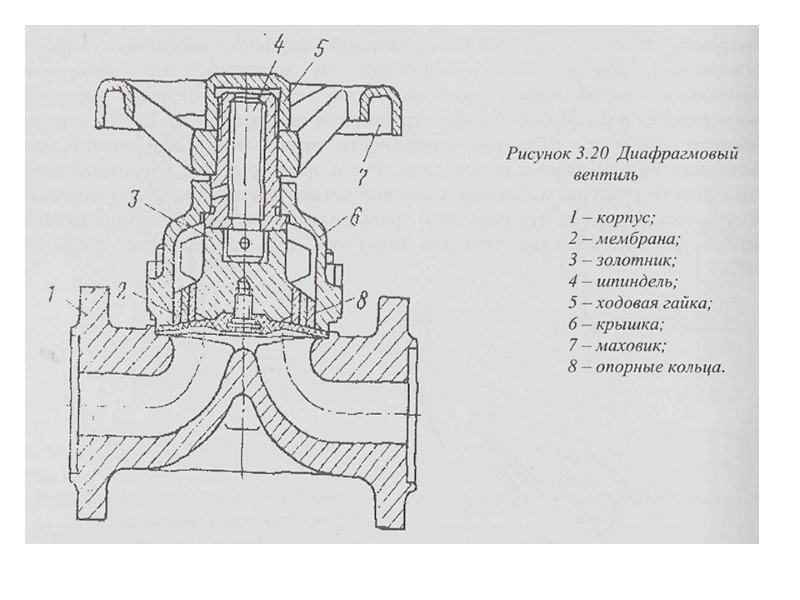

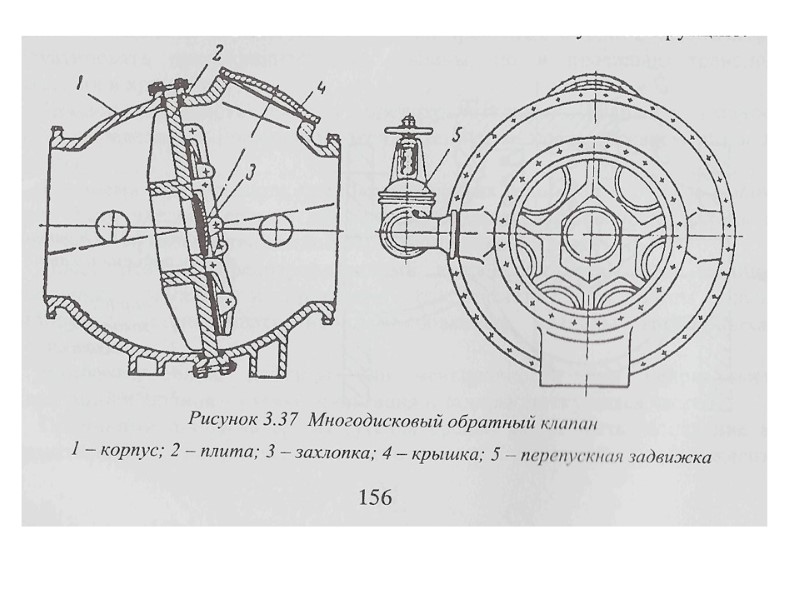

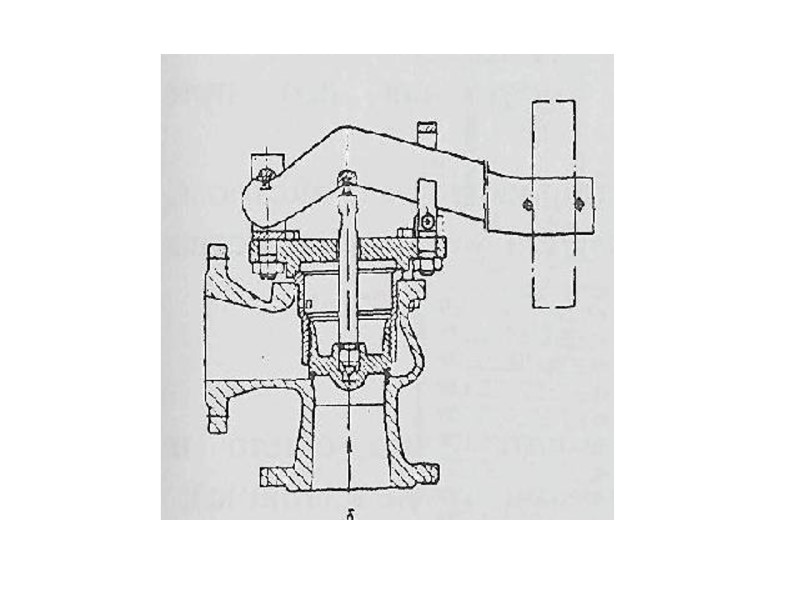

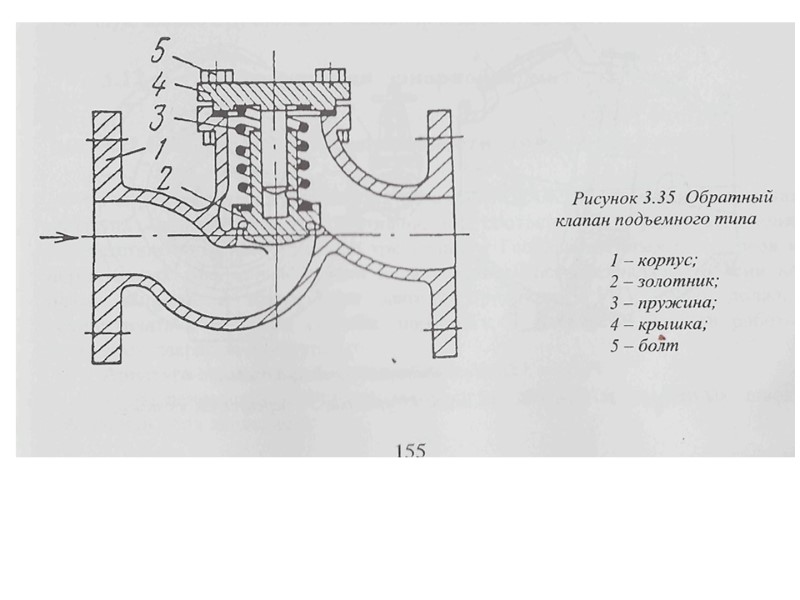

Малоподъёмный предохранительный клапан

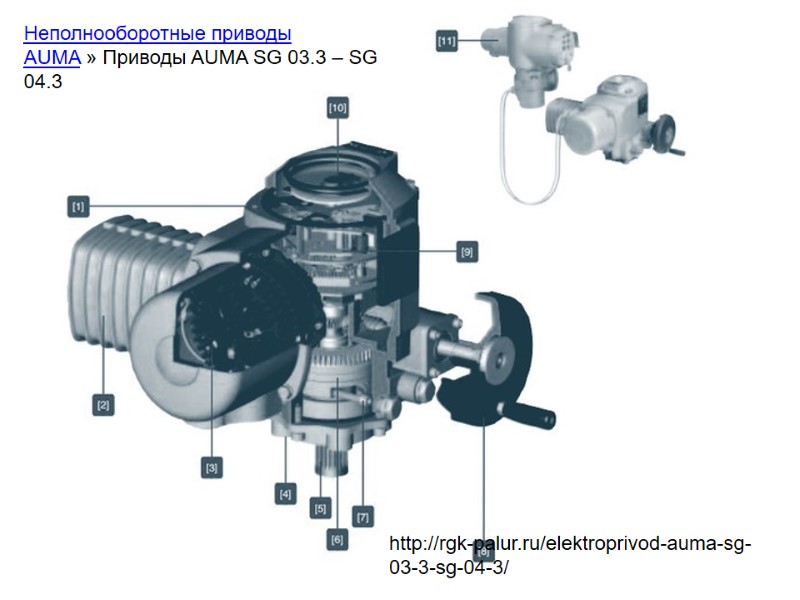

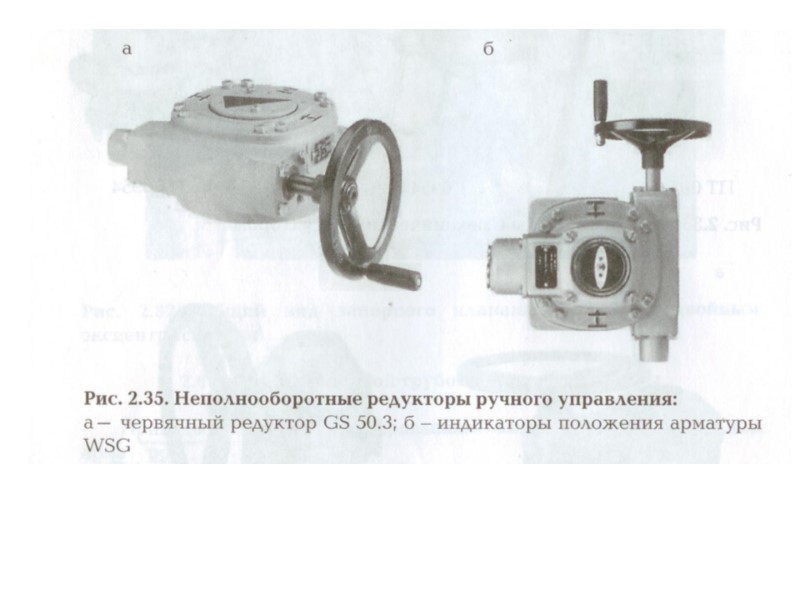

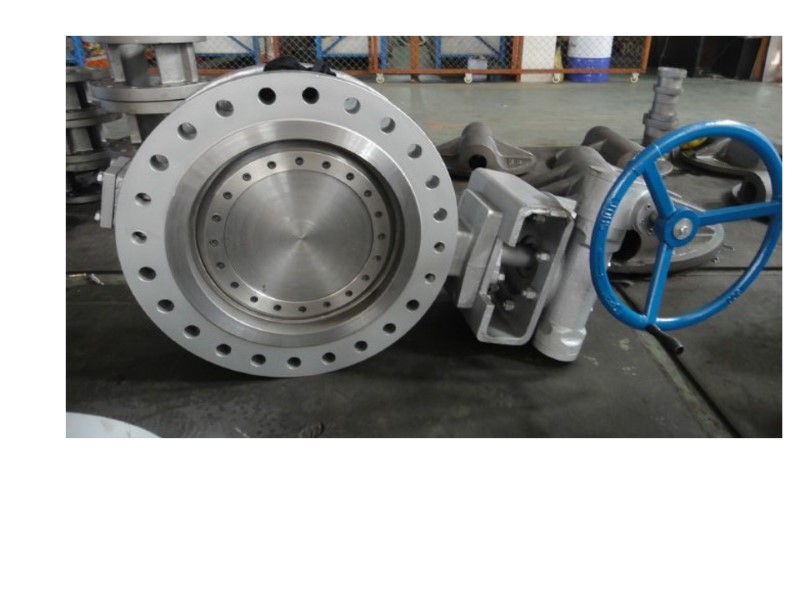

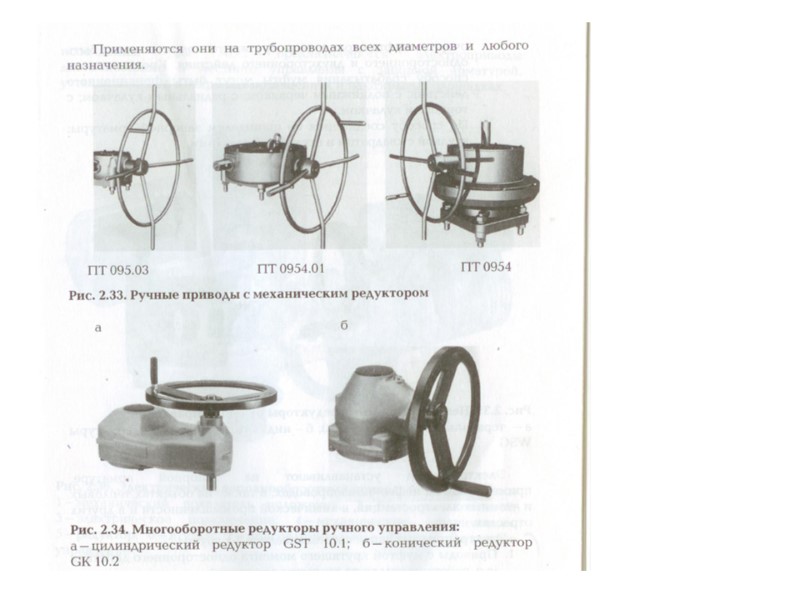

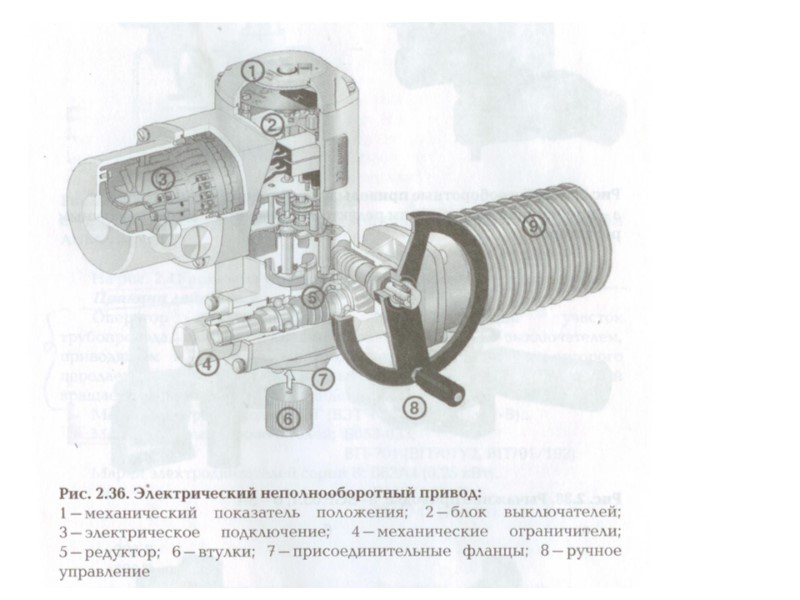

Неполнооборотные приводы AUMA » Приводы AUMA SG 03.3 – SG 04.3 http://rgk-palur.ru/elektroprivod-auma-sg-03-3-sg-04-3/
Электроприводы AUMA SARN - многооборотные регулирующие приводы

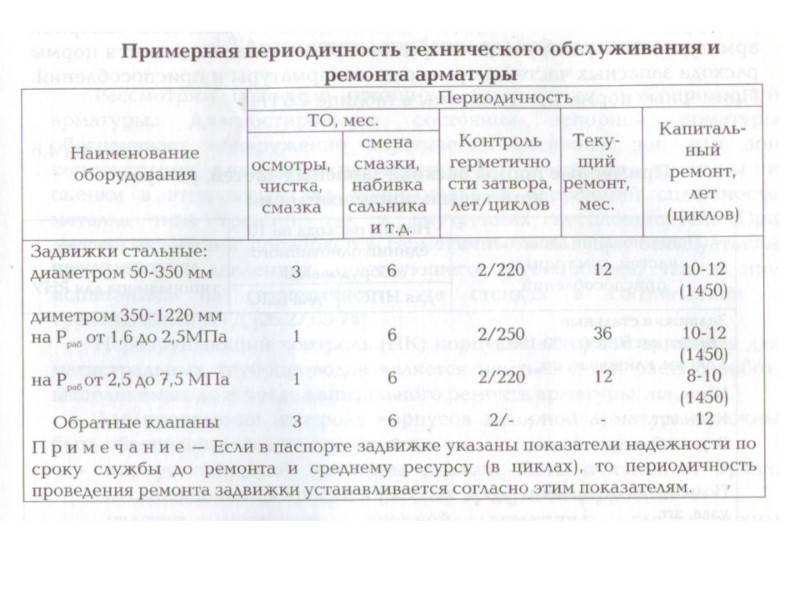

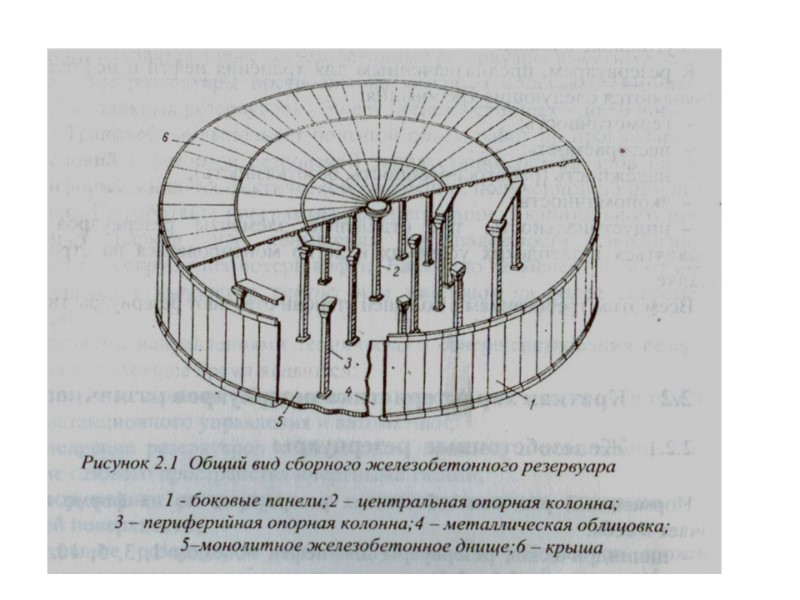

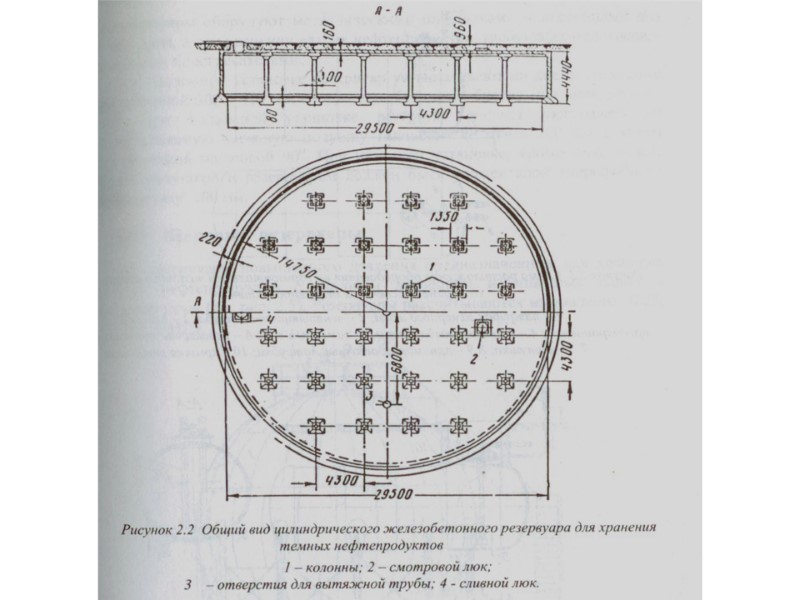

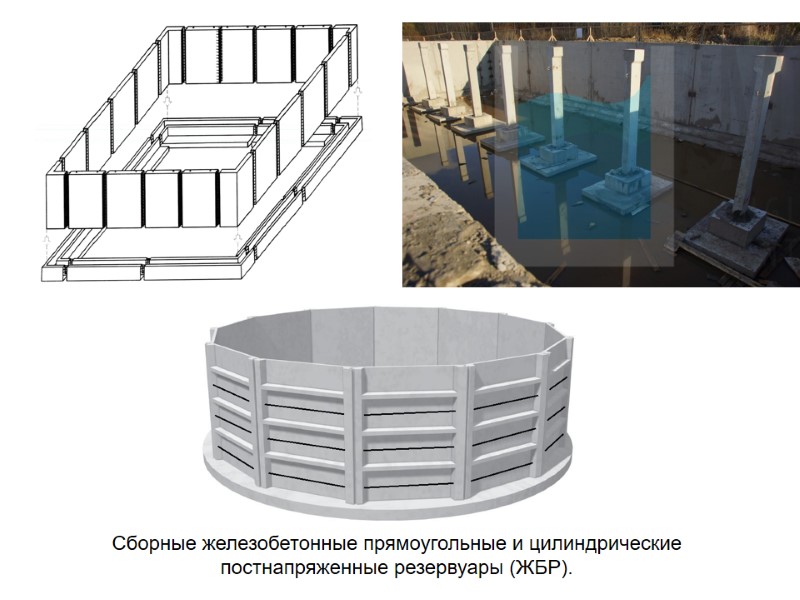

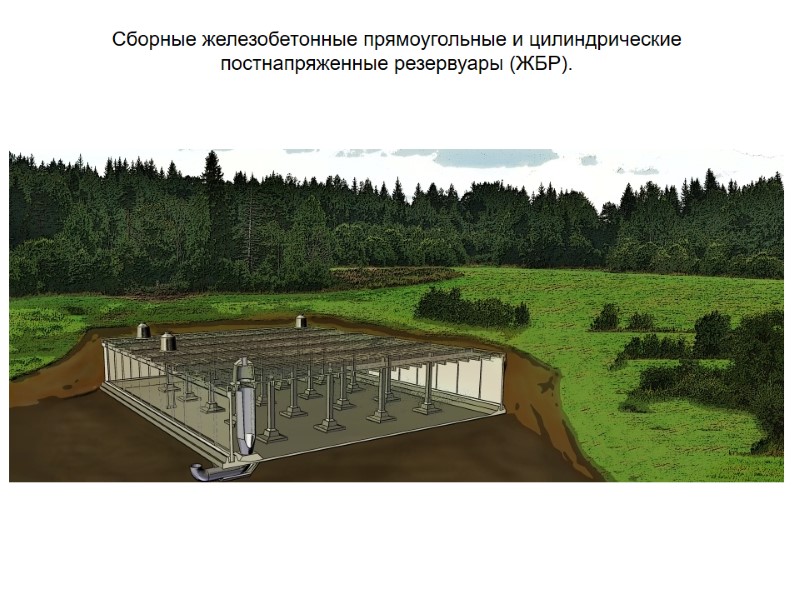

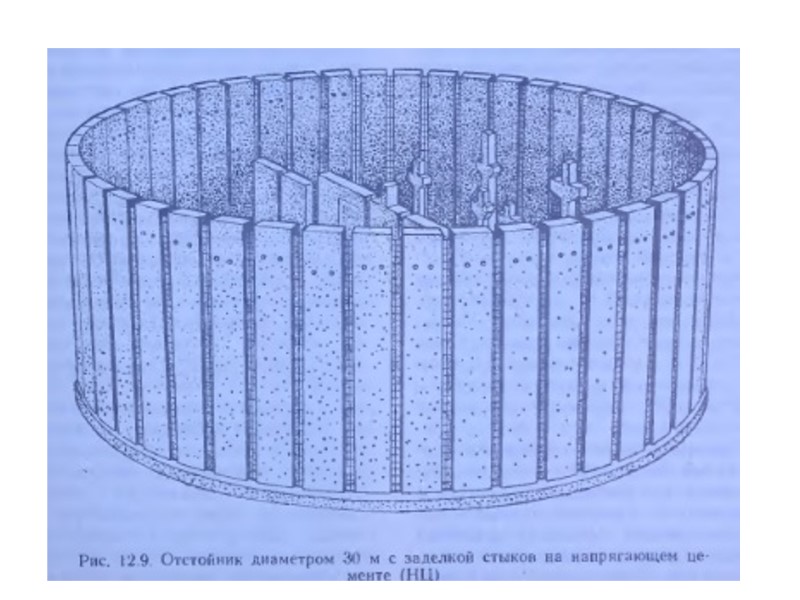

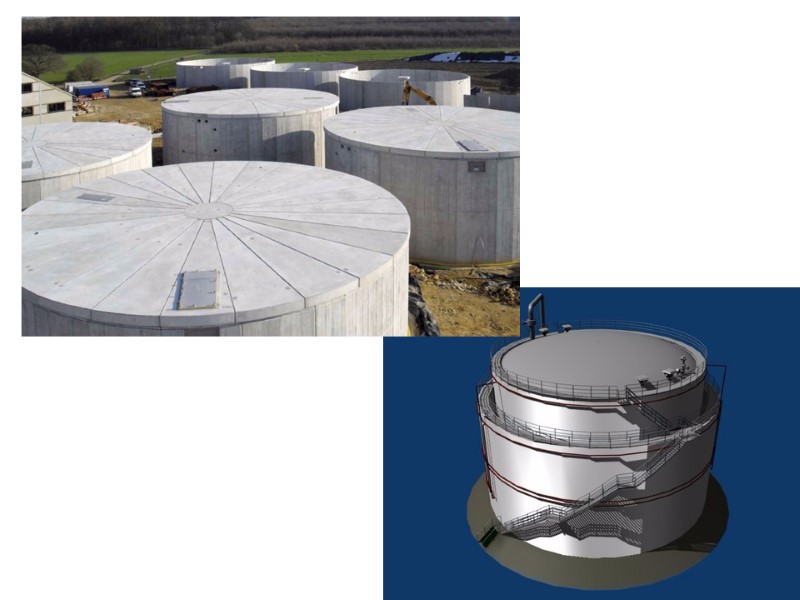

Сборные железобетонные прямоугольные и цилиндрические постнапряженные резервуары (ЖБР).
Сборные железобетонные прямоугольные и цилиндрические постнапряженные резервуары (ЖБР).
