Раздел 1 Компьютерная техника Материнская плата

Раздел 1 Компьютерная техника

Материнская плата

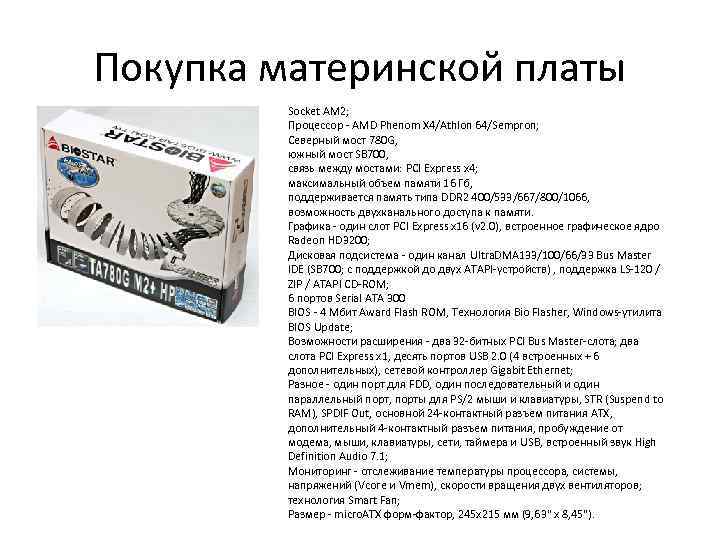

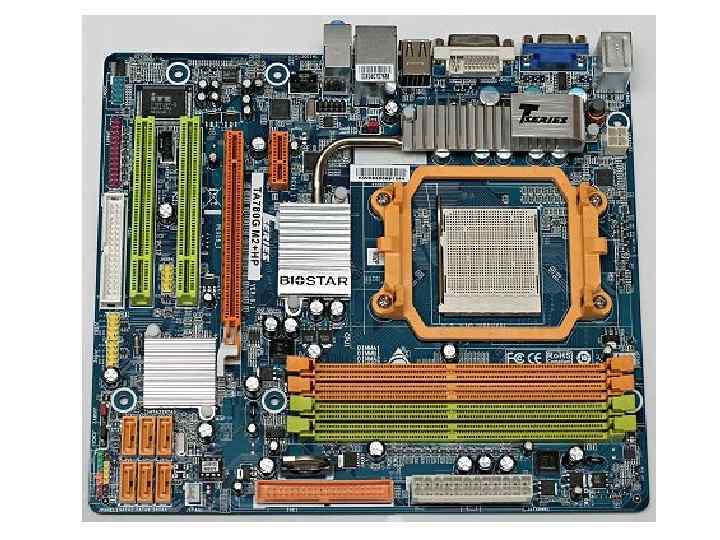

Покупка материнской платы Socket AM 2; Процессор - AMD Phenom X 4/Athlon 64/Sempron; Северный мост 780 G, южный мост SB 700, cвязь между мостами: PCI Express x 4; максимальный объем памяти 16 Гб, поддерживается память типа DDR 2 400/533/667/800/1066, возможность двухканального доступа к памяти. Графика - один слот PCI Express x 16 (v 2. 0), встроенное графическое ядро Radeon HD 3200; Дисковая подсистема - один канал Ultra. DMA 133/100/66/33 Bus Master IDE (SB 700; с поддержкой до двух ATAPI-устройств) , поддержка LS-120 / ZIP / ATAPI CD-ROM; 6 портов Serial ATA 300 BIOS - 4 Мбит Award Flash ROM, Технология Bio Flasher, Windows-утилита BIOS Update; Возможности расширения - два 32 -битных PCI Bus Master-слота; два слота PCI Express x 1, десять портов USB 2. 0 (4 встроенных + 6 дополнительных), cетевой контроллер Gigabit Ethernet; Разное - один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры, STR (Suspend to RAM), SPDIF Out, oсновной 24 -контактный разъем питания ATX, дополнительный 4 -контактный разъем питания, пробуждение от модема, мыши, клавиатуры, сети, таймера и USB, встроенный звук High Definition Audio 7. 1; Мониторинг - отслеживание температуры процессора, системы, напряжений (Vcore и Vmem), скорости вращения двух вентиляторов; технология Smart Fan; Размер - micro. ATX форм-фактор, 245 x 215 мм (9, 63" x 8, 45").

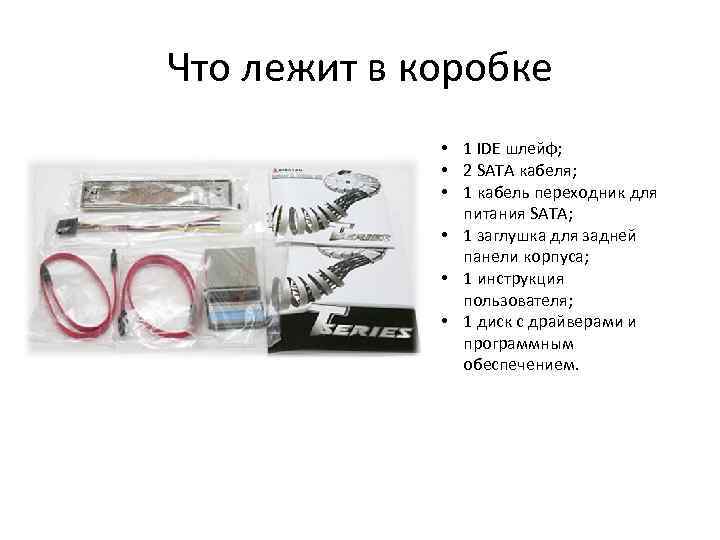

Что лежит в коробке • 1 IDE шлейф; • 2 SATA кабеля; • 1 кабель переходник для питания SATA; • 1 заглушка для задней панели корпуса; • 1 инструкция пользователя; • 1 диск с драйверами и программным обеспечением.

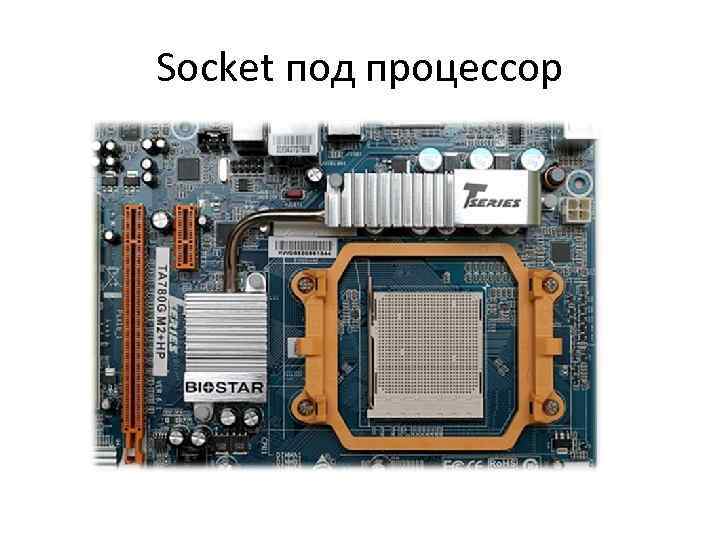

Socket под процессор

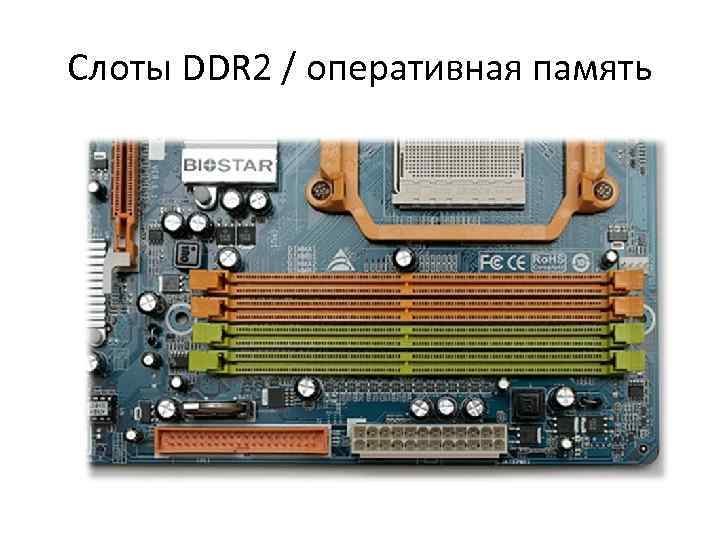

Слоты DDR 2 / оперативная память

1 порт PCI-E 16 X V 2. 0, два PCI и один PCI-E 1 x.

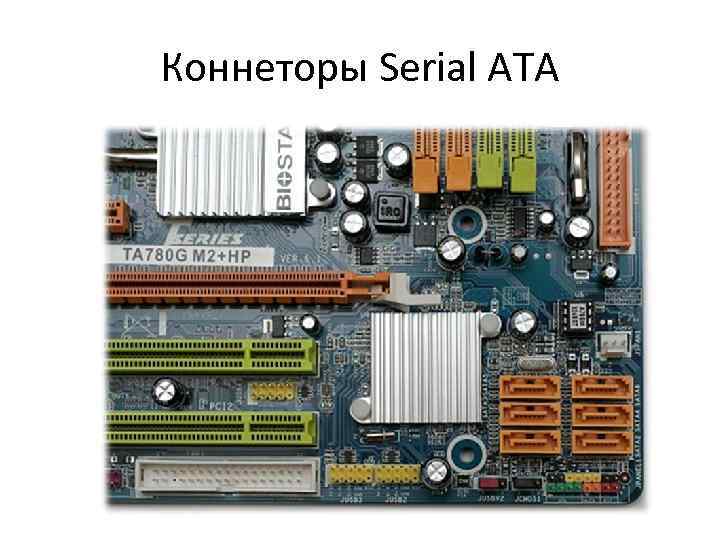

Коннеторы Serial ATA

Задняя панель материнской платы

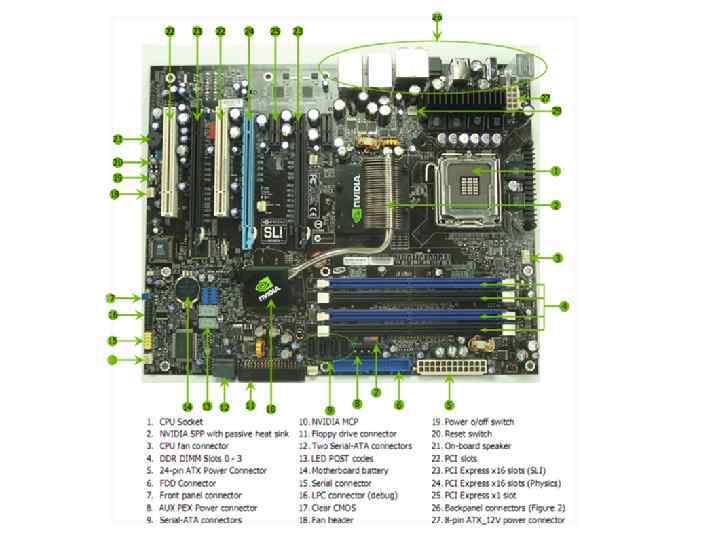

Строение материнской платы ATX

Плата mini. ATX

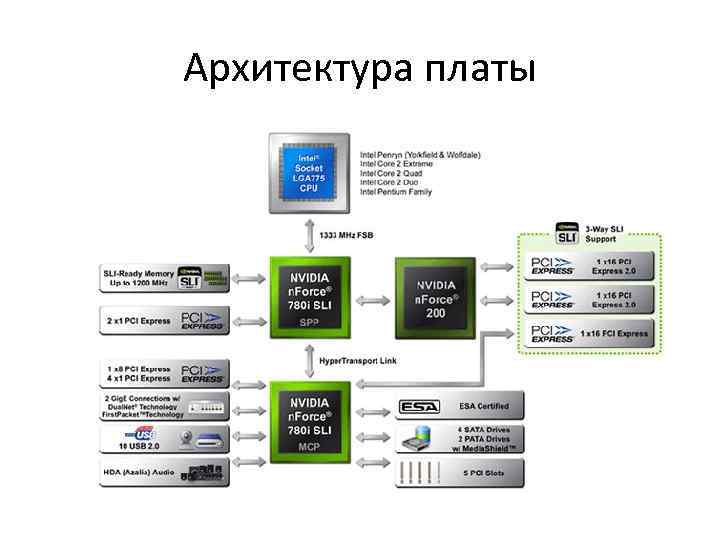

Архитектура платы

Схема материнской платы

Загрузка BIOS

Настройка BIOS

Chipset — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов» . Северный мост (англ. Northbridge), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер. Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).
