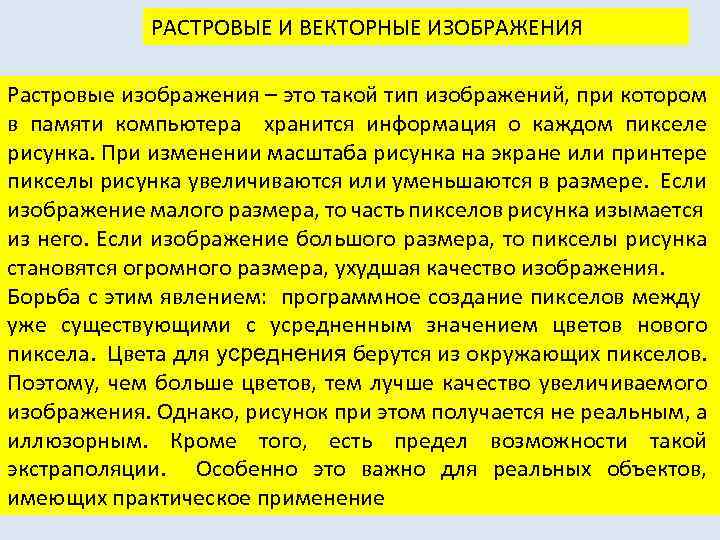

РАСТРОВЫЕ И ВЕКТОРНЫЕ ИЗОБРАЖЕНИЯ Растровые изображения – это такой тип изображений, при котором в памяти компьютера хранится информация о каждом пикселе рисунка. При изменении масштаба рисунка на экране или принтере пикселы рисунка увеличиваются или уменьшаются в размере. Если изображение малого размера, то часть пикселов рисунка изымается из него. Если изображение большого размера, то пикселы рисунка становятся огромного размера, ухудшая качество изображения. Борьба с этим явлением: программное создание пикселов между уже существующими с усредненным значением цветов нового пиксела. Цвета для усреднения берутся из окружающих пикселов. Поэтому, чем больше цветов, тем лучше качество увеличиваемого изображения. Однако, рисунок при этом получается не реальным, а иллюзорным. Кроме того, есть предел возможности такой экстраполяции. Особенно это важно для реальных объектов, имеющих практическое применение
РАСТРОВЫЕ И ВЕКТОРНЫЕ ИЗОБРАЖЕНИЯ Векторные изображения – это такой тип изображений, при изображение представлено состоящим из объектов. Каждый объект представлен в памяти не в виде набора точек, а путем ключевых конструктивных точек и уравнений эти точки связывающих. Пример: для рисования прямой линии нужны координаты (относительно положения рисунка) , для дуги задается относительный радиус и т. д. То что называется «Рисунок Microsoft Office» - это векторное изображение.

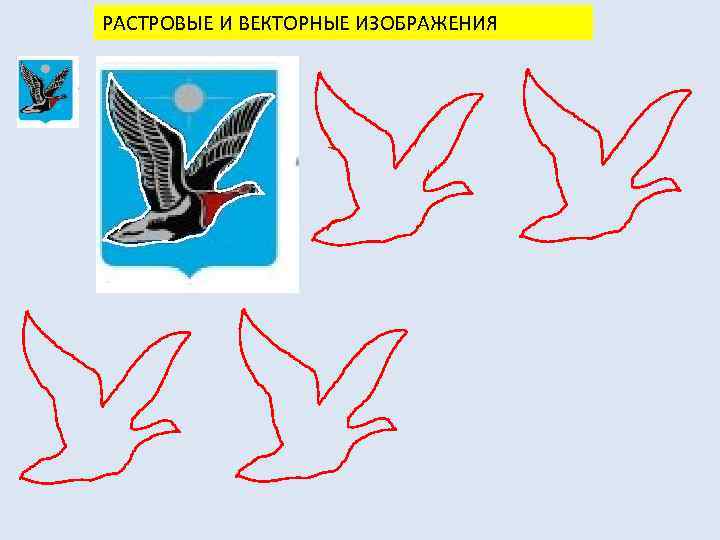

РАСТРОВЫЕ И ВЕКТОРНЫЕ ИЗОБРАЖЕНИЯ

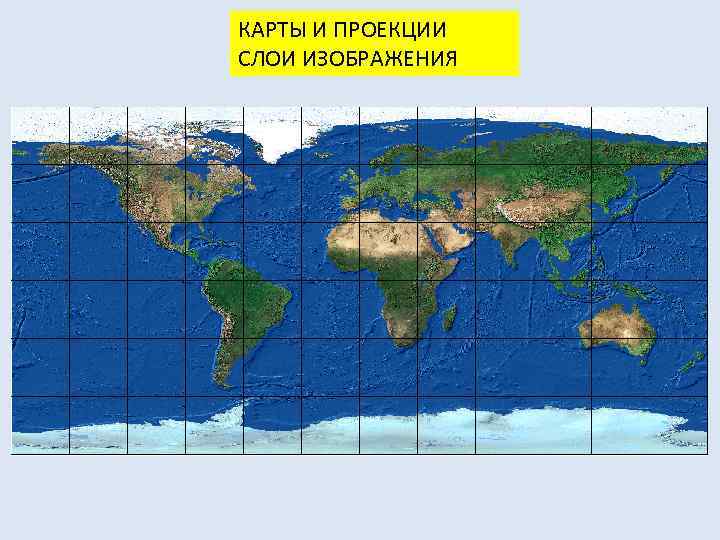

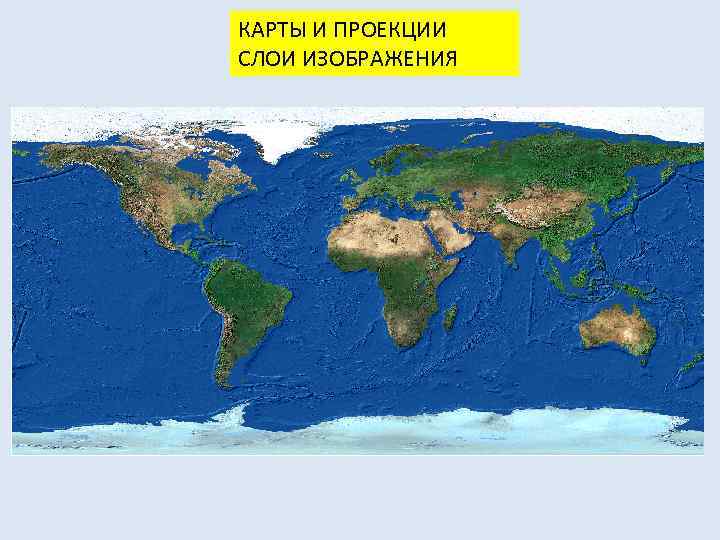

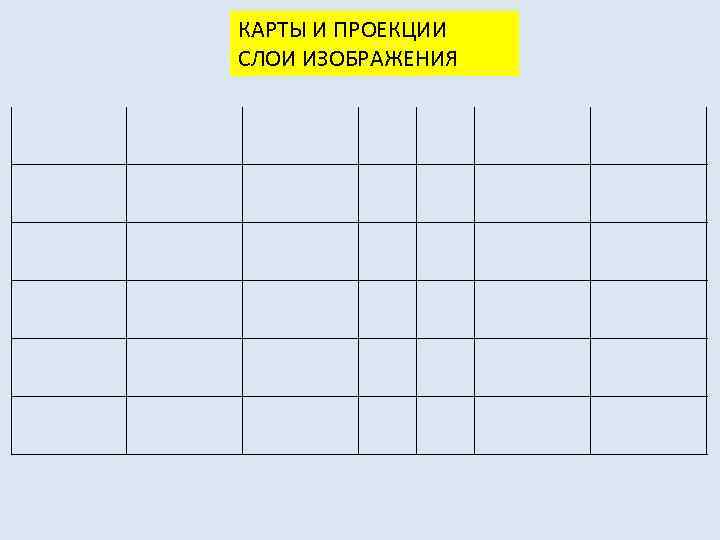

КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ
КАРТЫ И ПРОЕКЦИИ СЛОИ ИЗОБРАЖЕНИЯ

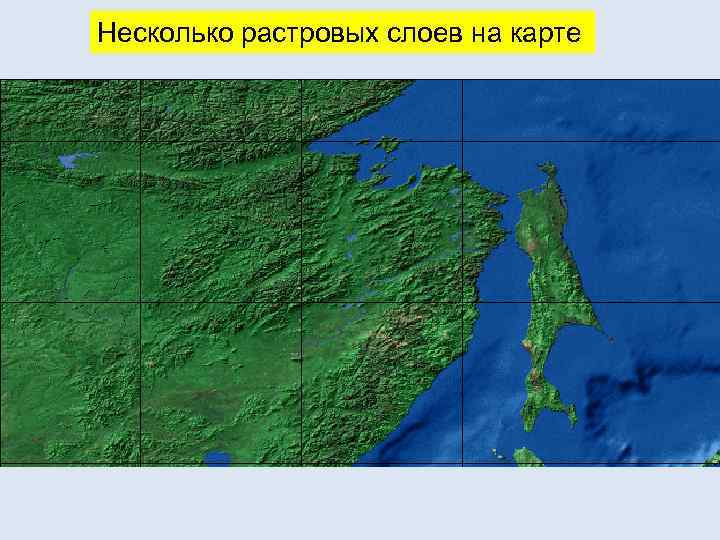

Несколько растровых слоев на карте

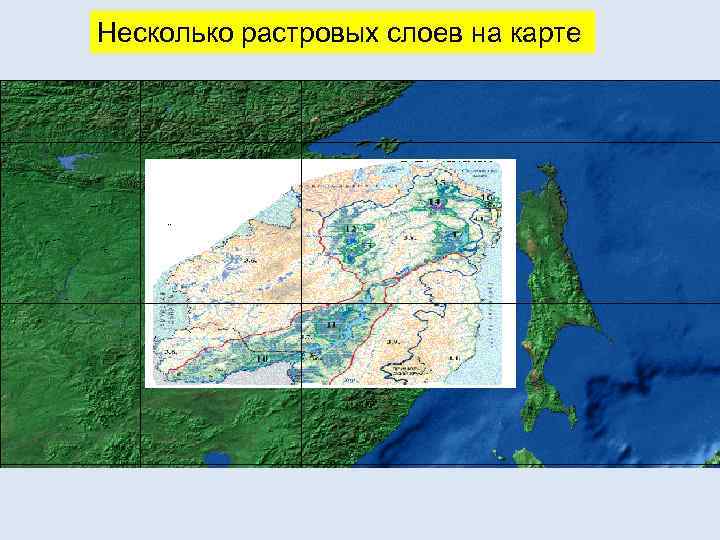

Несколько растровых слоев на карте

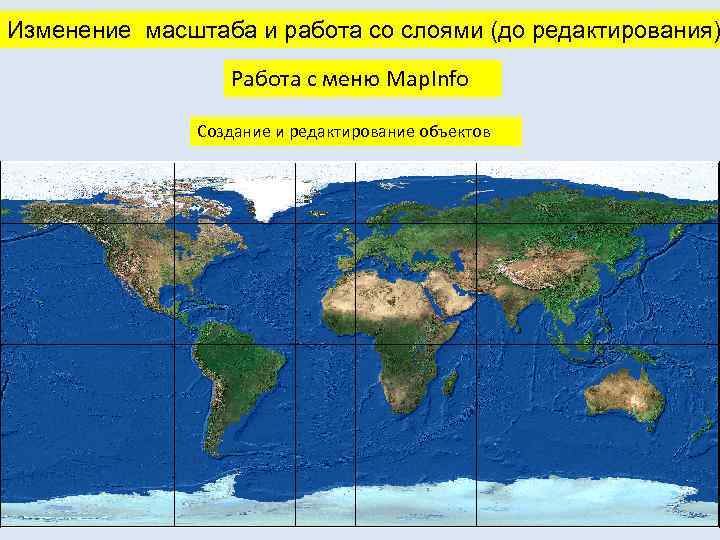

Изменение масштаба и работа со слоями (до редактирования) Работа с меню Map. Info Создание и редактирование объектов

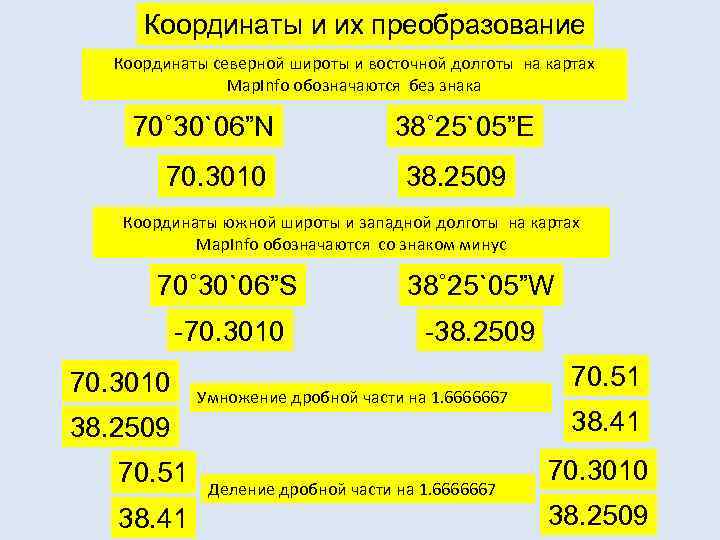

Координаты и их преобразование Координаты северной широты и восточной долготы на картах Map. Info обозначаются без знака 70˚ 30`06”N 70. 3010 38˚ 25`05”E 38. 2509 Координаты южной широты и западной долготы на картах Map. Info обозначаются со знаком минус 70˚ 30`06”S 38˚ 25`05”W -70. 3010 -38. 2509 70. 3010 Умножение дробной части на 1. 6666667 38. 2509 70. 51 38. 41 Деление дробной части на 1. 6666667 70. 51 38. 41 70. 3010 38. 2509

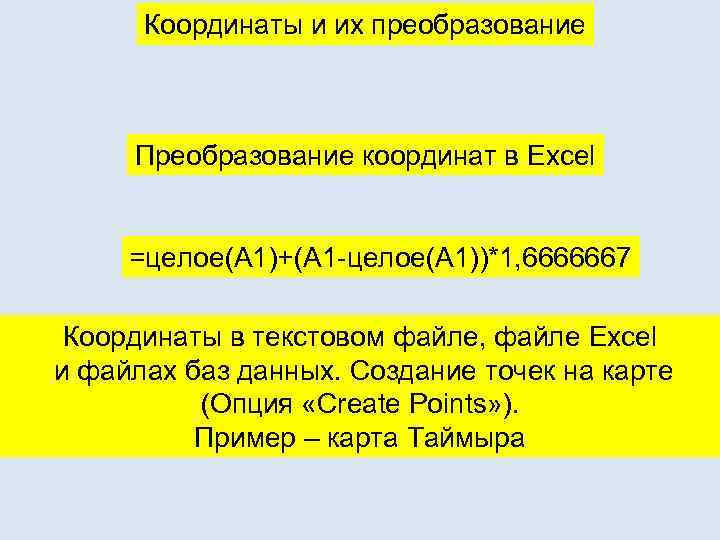

Координаты и их преобразование Преобразование координат в Excel =целое(A 1)+(A 1 -целое(A 1))*1, 6666667 Координаты в текстовом файле, файле Excel и файлах баз данных. Создание точек на карте (Опция «Create Points» ). Пример – карта Таймыра

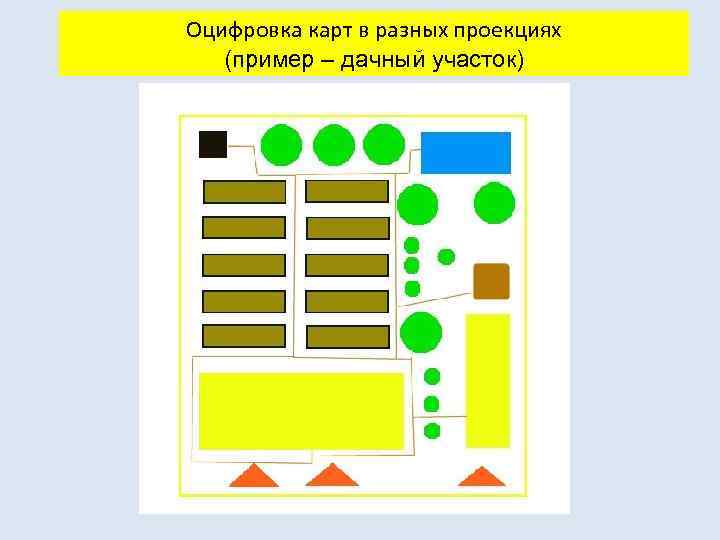

Оцифровка карт в разных проекциях (пример – дачный участок)
Оцифровка карт в разных проекциях По координатам По другой оцифрованной карте Задание – оцифровка карты Европы
Земные и неземная проекция и работа с ней Карта колонии птиц
Земные и неземная проекция и работа с ней Карта колонии птиц Малая крачка на Сиваше

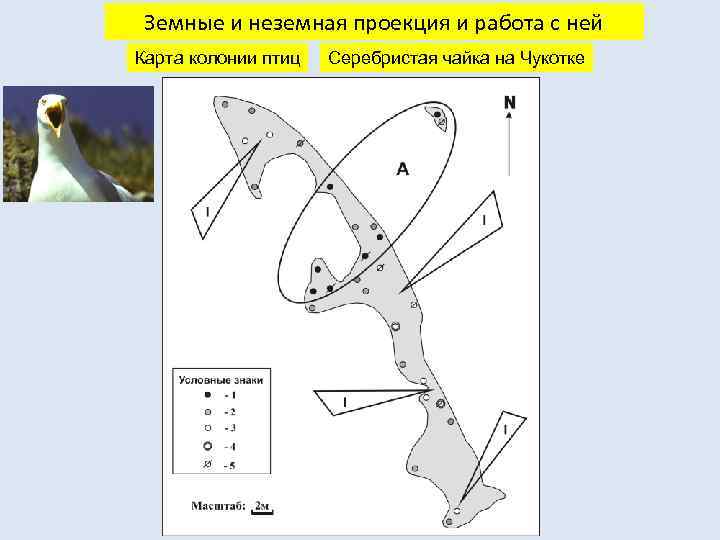

Земные и неземная проекция и работа с ней Карта колонии птиц Серебристая чайка на Чукотке

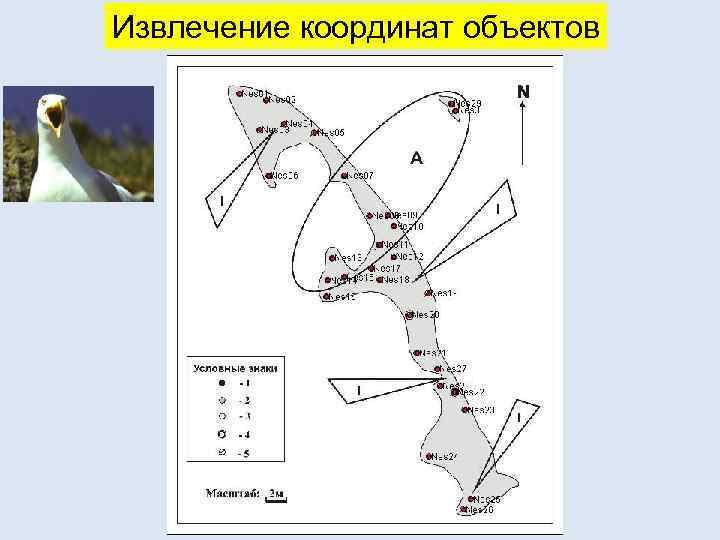

Извлечение координат объектов
