РАССЛЕДОВАНИЕ ПОЖАРОВ Раздел 1 Методика установления очага пожара

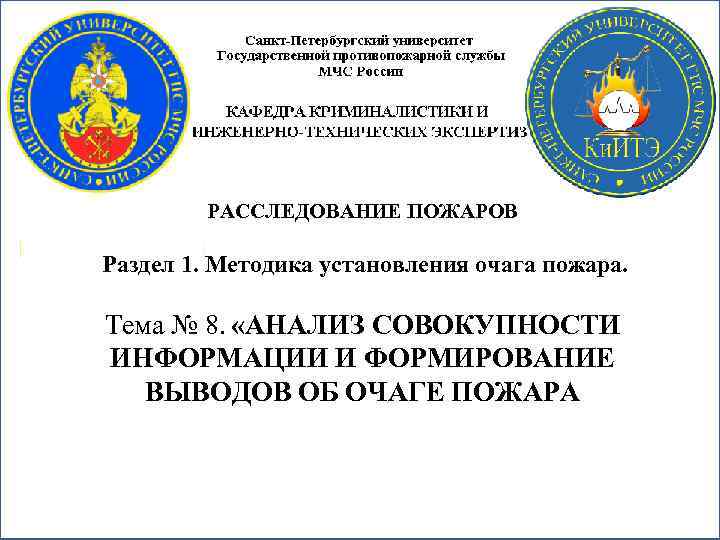

РАССЛЕДОВАНИЕ ПОЖАРОВ Раздел 1. Методика установления очага пожара. Тема № 8. «АНАЛИЗ СОВОКУПНОСТИ ИНФОРМАЦИИ И ФОРМИРОВАНИЕ ВЫВОДОВ ОБ ОЧАГЕ ПОЖАРА

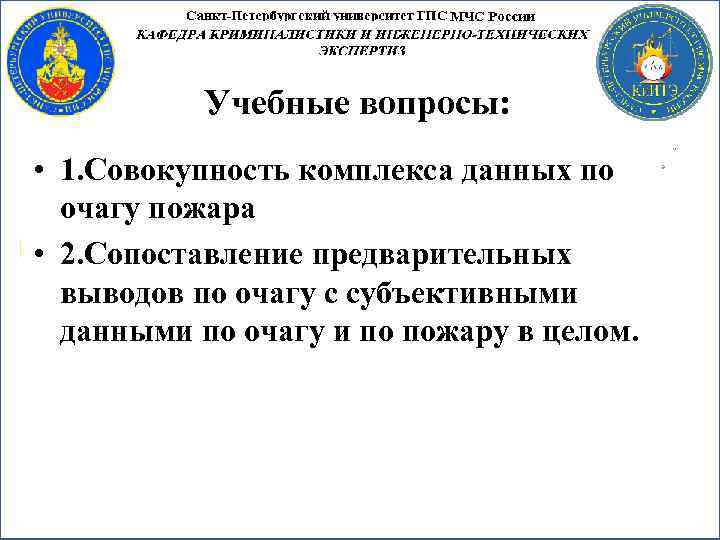

Учебные вопросы: • 1. Совокупность комплекса данных по очагу пожара • 2. Сопоставление предварительных выводов по очагу с субъективными данными по очагу и по пожару в целом.

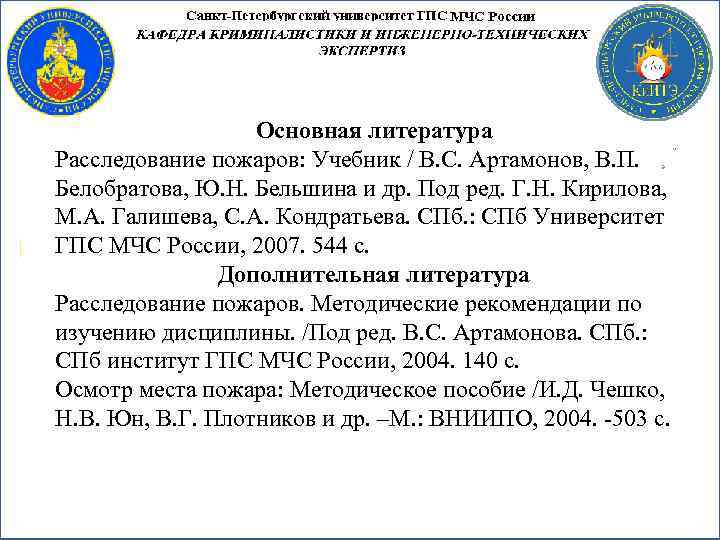

Основная литература Расследование пожаров: Учебник / В. С. Артамонов, В. П. Белобратова, Ю. Н. Бельшина и др. Под ред. Г. Н. Кирилова, М. А. Галишева, С. А. Кондратьева. СПб. : СПб Университет ГПС МЧС России, 2007. 544 с. Дополнительная литература Расследование пожаров. Методические рекомендации по изучению дисциплины. /Под ред. В. С. Артамонова. СПб. : СПб институт ГПС МЧС России, 2004. 140 с. Осмотр места пожара: Методическое пособие /И. Д. Чешко, Н. В. Юн, В. Г. Плотников и др. –М. : ВНИИПО, 2004. -503 с.

Основные блоки информации, необходимые для установления очага пожара. Визуальные признаки очага пожара и направленности распространения горения Показания свидетелей Архитектурностроительные особенности здания, пожароопасные характеристики веществ и материалов, др. факторы Результаты инструментальных исследований материалов и их обгоревших остатков Очаг пожара Косвенные признаки очага Результаты определения очага вспомогательными методами

Температурные границы информативности методик исследования различных материалов и их обгоревших остатков. 100 200 300 400 500 600 700 800 900 1000 о. С бетон и железобетон материалы на основе цемента, извести материалы на основе гипса горячекатаные стальные изделия стальная окалина холоднодеформированные стальные изделия древесные угли обугленные остатки ДСП карбонизованные остатки полимерных материалов нитроцеллюлозные ЛКП МА-, ГФ-, ПФ-. ЛКП воднодисперсионные 100 200 300 400 500 600 700 800 ЛКП 900 1000 о. С

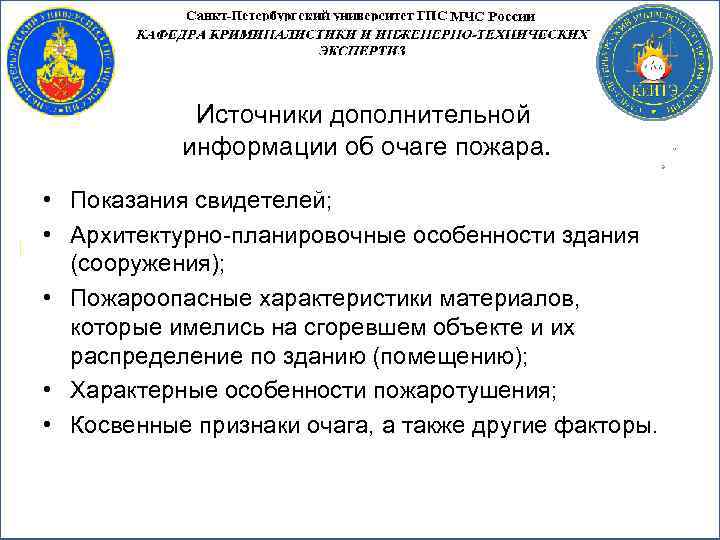

Источники дополнительной информации об очаге пожара. • Показания свидетелей; • Архитектурно-планировочные особенности здания (сооружения); • Пожароопасные характеристики материалов, которые имелись на сгоревшем объекте и их распределение по зданию (помещению); • Характерные особенности пожаротушения; • Косвенные признаки очага, а также другие факторы.

Косвенные признаки очага пожара. Косвенные признаки Отдельные явления, отражающие процессы горения Срабатывание датчиков пож. сигнализации, спринклеров Срабатывание устройств электрозащиты; нарушение телефонной связи Поведение технических устройств Остановка часов (механических, электромеханических) Реакция людей и животных Признаки тушения первичными средствами Признаки попыток спастись

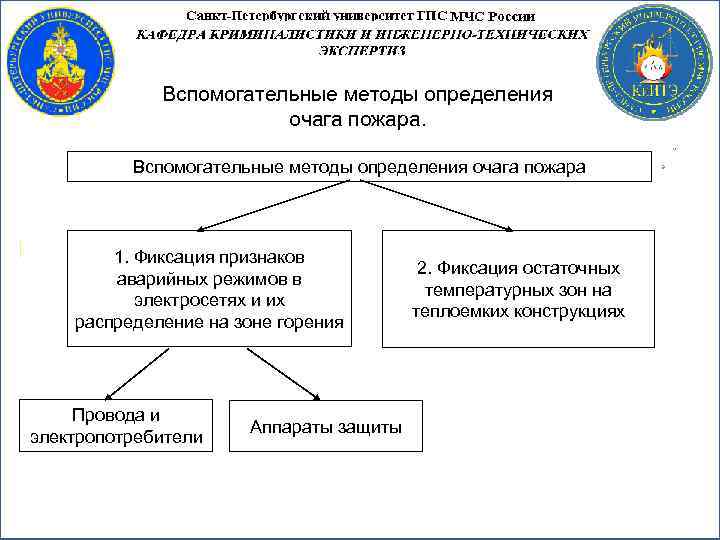

Вспомогательные методы определения очага пожара 1. Фиксация признаков аварийных режимов в электросетях и их распределение на зоне горения Провода и электропотребители Аппараты защиты 2. Фиксация остаточных температурных зон на теплоемких конструкциях

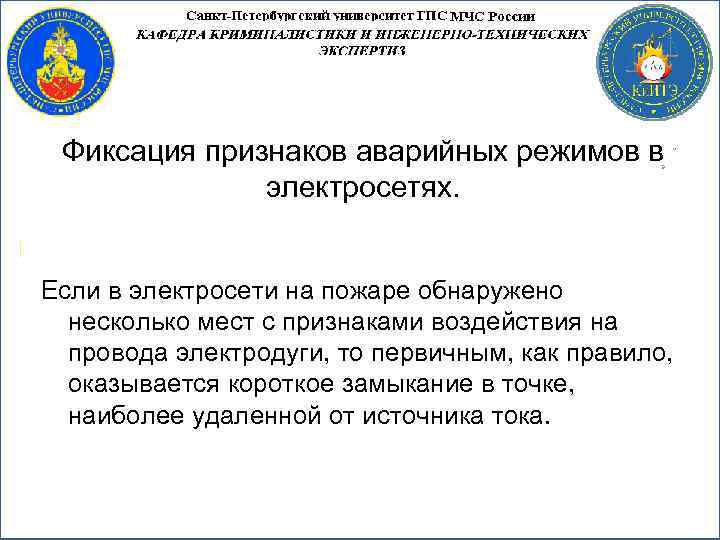

Фиксация признаков аварийных режимов в электросетях. Если в электросети на пожаре обнаружено несколько мест с признаками воздействия на провода электродуги, то первичным, как правило, оказывается короткое замыкание в точке, наиболее удаленной от источника тока.

Обрыв нейтрали. • • Появление повышенного напряжения в электросети здания или его части, вызванное обрывом нейтрали, приводит к загоранию нескольких включенных в сеть электропотребителей и образования, соответственно, нескольких очагов пожара, иногда в разных помещениях, секциях и этажах дома. Уже в ходе пожара нарушение целостности нейтрали приводит к перекосу фаз и возникновению изолированных друг от друга очагов горения.

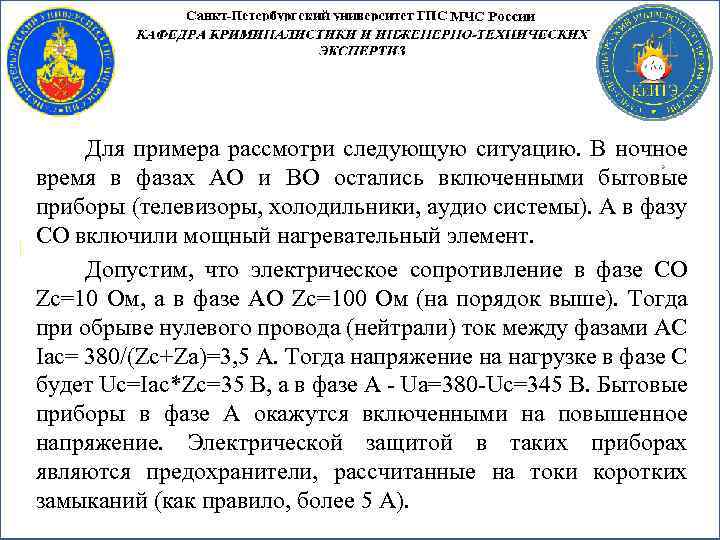

Для примера рассмотри следующую ситуацию. В ночное время в фазах АО и ВО остались включенными бытовые приборы (телевизоры, холодильники, аудио системы). А в фазу СО включили мощный нагревательный элемент. Допустим, что электрическое сопротивление в фазе СО Zc=10 Ом, а в фазе АО Zc=100 Ом (на порядок выше). Тогда при обрыве нулевого провода (нейтрали) ток между фазами АС Iас= 380/(Zc+Za)=3, 5 A. Тогда напряжение на нагрузке в фазе С будет Uc=Iac*Zc=35 В, а в фазе А - Ua=380 -Uc=345 В. Бытовые приборы в фазе А окажутся включенными на повышенное напряжение. Электрической защитой в таких приборах являются предохранители, рассчитанные на токи коротких замыканий (как правило, более 5 А).

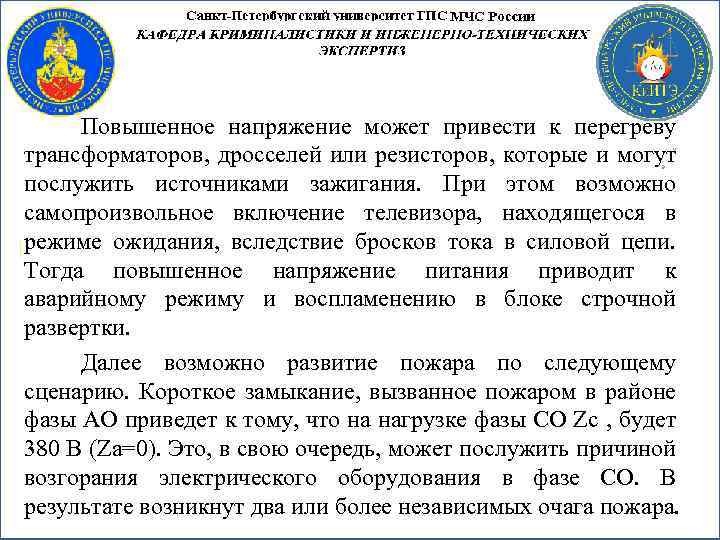

Повышенное напряжение может привести к перегреву трансформаторов, дросселей или резисторов, которые и могут послужить источниками зажигания. При этом возможно самопроизвольное включение телевизора, находящегося в режиме ожидания, вследствие бросков тока в силовой цепи. Тогда повышенное напряжение питания приводит к аварийному режиму и воспламенению в блоке строчной развертки. Далее возможно развитие пожара по следующему сценарию. Короткое замыкание, вызванное пожаром в районе фазы АО приведет к тому, что на нагрузке фазы СО Zc , будет 380 В (Za=0). Это, в свою очередь, может послужить причиной возгорания электрического оборудования в фазе СО. В результате возникнут два или более независимых очага пожара.

Выявление очага пожара по остаточным температурным зонам (дистанционное измерение температуры стен в различных точках с помощью пирометра). Температурные зоны: I. <80°C; II. 80 -90°C; III. 90 -99°C; IV. 100 -119°C; V. 110 -119°C; VI. >120°C.
