Расширяясь в будущее – Твердые расширяемые трубы ~ • Технология • Оборудование и • Его применение © 2003 Weatherford. All rights reserved.
Начало ~ Развитие расширяемых труб ~ 1988: Shell начинает исследования. 1992: Shell разрабатывает идею расширяемого фильтра. 1994: Weatherford / Petroline использует патентованую щелевую технологию. 1995: Первые продажи щелевых труб для Shell - West Texas. (Июль) 1999: Первая коммерческая установка расширяемого хвостовика Chevron – морская буровая Louisiana. (Nov. ) 2002: Первая установка полной расширяемой системы Maxus - Asia. (Feb. ) Первая установка Metal. Skin™ ситема пластыря для обсадной колонны Aera – California. (July) 2004: Полевые испытания хвостовика Slim. Bore. © 2003 Weatherford. All rights reserved.
Уникальное расширяемое оборудование для каждого сектора рынка технологий Секторы Заканчивание Улучшение Хвостовики для закрытого ствола Расширяемые песочные фильтры (ESSTM) (Metal. Skin. TM) (Second. Skin. TM) Строительство Хвостовики для открытого ствола (Slim. Bore. TM) Альтернативные хвостовики (ABLTM) © 2003 Weatherford. All rights reserved.
Альтернативные хвостовики ABL © 2003 Weatherford. All rights reserved.
Преимущества Проблемные зоны Преимущества • Нестабильный ствол • Набухающие сланцы • Зоны потерь раствора • Зоны с большим давлением • Потенциал прилипания • Высоко посаженная обсадка © 2003 Weatherford. All rights reserved. • Сохранение размера обсадки без потери размера ствола • Изолирует проблему, а не весь ствол • Уменьшение подвесок • Увеличивает финальный размер ствола • Значительная экономия Традиционные Решение ABL решения
Установочный инструмент Конус-шаблон Рабочий конус Обходные отверстия Срезаемые стержни 6 5/8” ABL 8 5/8” ABL © 2003 Weatherford. All rights reserved. Верхнее соединение
ABL Оборудование Муфта Шпилька (перевернуто) © 2003 Weatherford. All rights reserved.
ABL Expansion © 2003 Weatherford. All rights reserved.
ALTERNATIVE BOREHOLE LINER © 2003 Weatherford. All rights reserved.

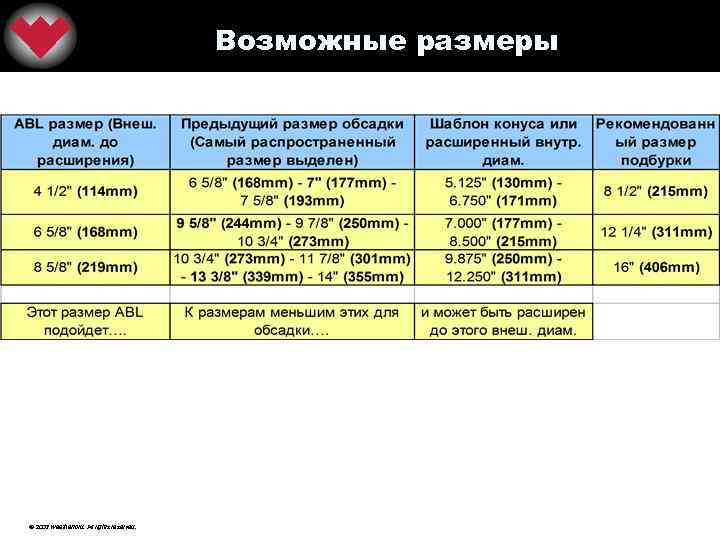

Возможные размеры © 2003 Weatherford. All rights reserved.
Установка ABL • • • Подготовка скважины Бурение Подбурка Каротаж Спуск системы • • Спуск Подготовка к расширению • • Расширение системы Расширение Подготовка к цементированию • • Цеметирование Цементирование Подготовка к выбуриванию © 2003 Weatherford. All rights reserved.

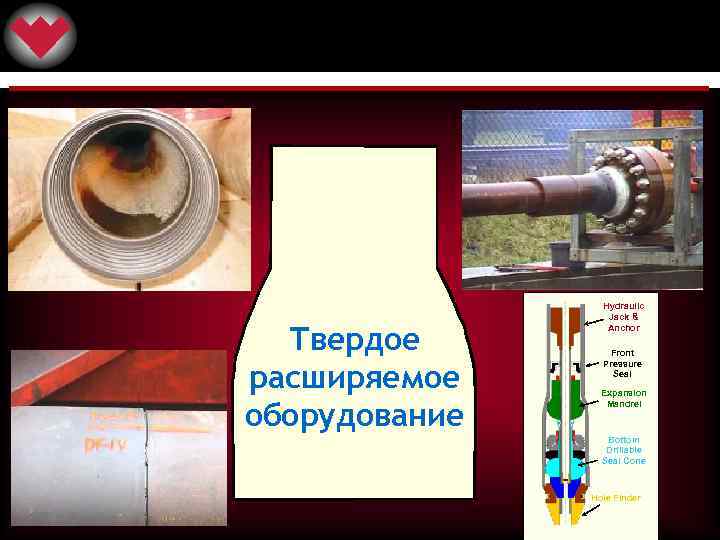

r la bu Tu Lu br ic at io n ns tio ec nn Co Твердое расширяемое n io оборудование ns ly © 2003 Weatherford. All rights reserved. pa mb Ex se As Hydraulic Jack & Anchor Front Pressure Seal Expansion Mandrel Bottom Drillable Seal Cone Hole Finder
Технологии расширения Вращательное расширение Патентованная технология компании Weatherford’s Расширение конусом Weatherford имеет доступ к технологии через лицензию с Shell © 2003 Weatherford. All rights reserved.

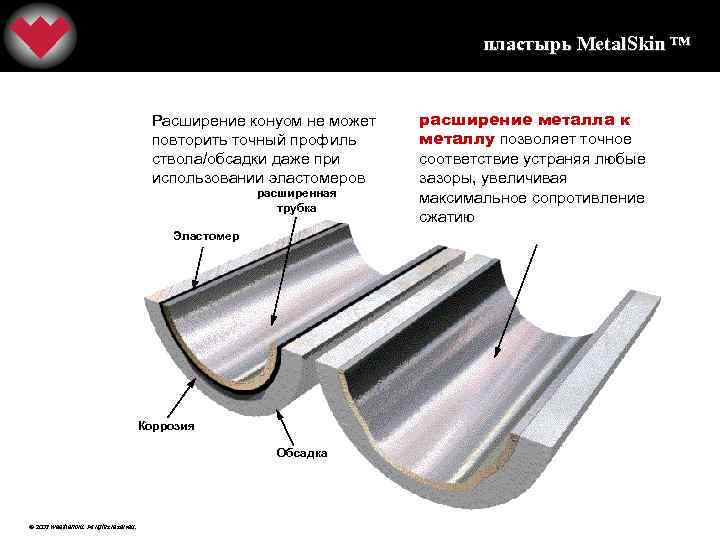

пластырь Metal. Skin ™ Расширение конуом не может повторить точный профиль ствола/обсадки даже при использовании эластомеров расширенная трубка Эластомер Коррозия Обсадка © 2003 Weatherford. All rights reserved. расширение металла к металлу позволяет точное соответствие устраняя любые зазоры, увеличивая максимальное сопротивление сжатию

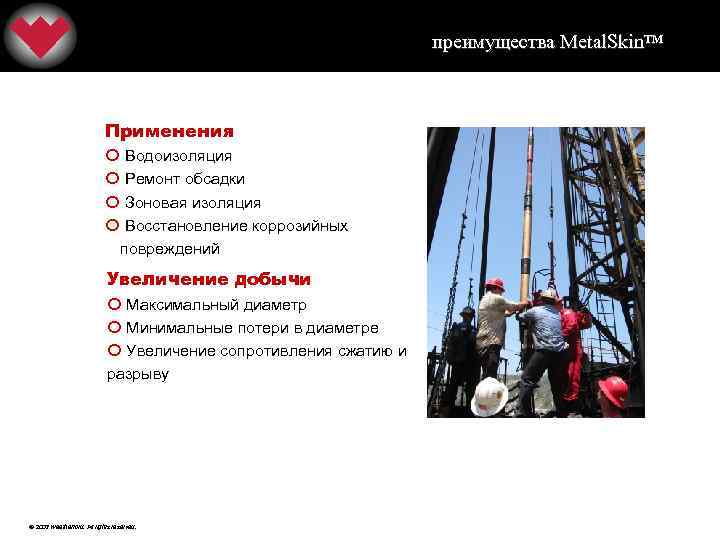

преимущества Metal. Skin™ Применения Водоизоляция Ремонт обсадки Зоновая изоляция Восстановление коррозийных повреждений Увеличение добычи Максимальный диаметр Минимальные потери в диаметре Увеличение сопротивления сжатию и разрыву © 2003 Weatherford. All rights reserved.
преимущества Metal. Skin™ Системы металл к металлу Устраняет зазоры Увеличивает жесткость Широкий выбор материалов Увеличенный Thru-Bore Подходит к операциям по заканчиванию/интервенции Увеличенная добыча Извлекаемая расширяемая система Извлечение Возможное частичное расширение © 2003 Weatherford. All rights reserved.

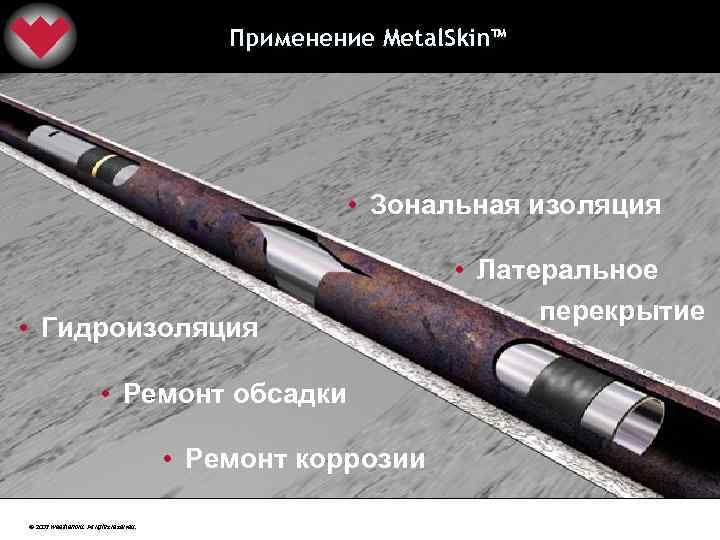

Применение Metal. Skin™ • Зональная изоляция • Гидроизоляция • Ремонт обсадки • Ремонт коррозии © 2003 Weatherford. All rights reserved. • Латеральное перекрытие
Перекрытие прорезанного окна © 2003 Weatherford. All rights reserved.

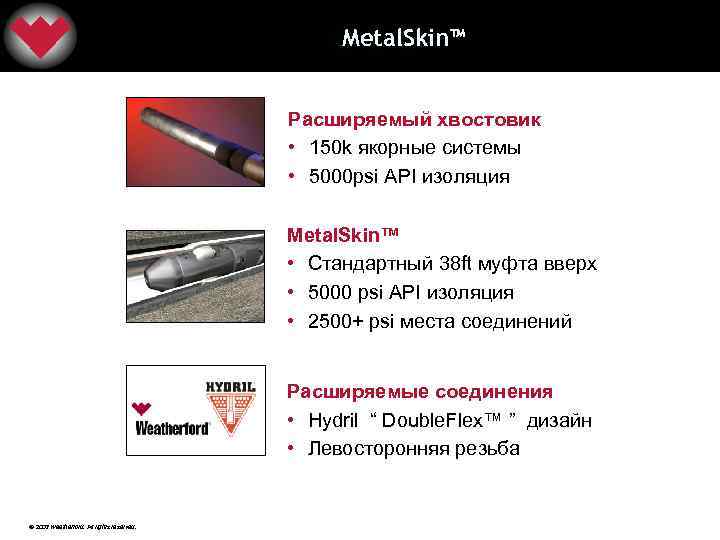

Metal. Skin™ Расширяемый хвостовик • 150 k якорные системы • 5000 psi API изоляция Metal. Skin™ • Стандартный 38 ft муфта вверх • 5000 psi API изоляция • 2500+ psi места соединений Расширяемые соединения • Hydril “ Double. Flex™ ” дизайн • Левосторонняя резьба © 2003 Weatherford. All rights reserved.
Точное расширение Толщина стенки внешней обсадки изменяется но всегда полностью прижата к расширенной трубе © 2003 Weatherford. All rights reserved.

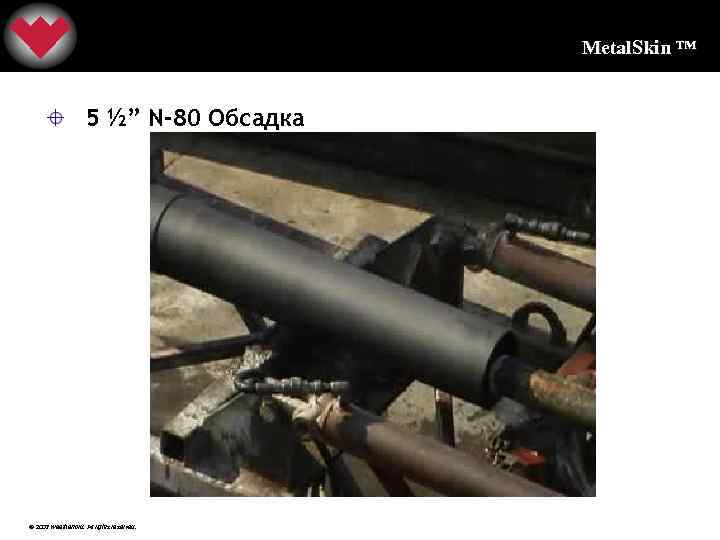

Metal. Skin ™ 5 ½” N-80 Обсадка © 2003 Weatherford. All rights reserved.

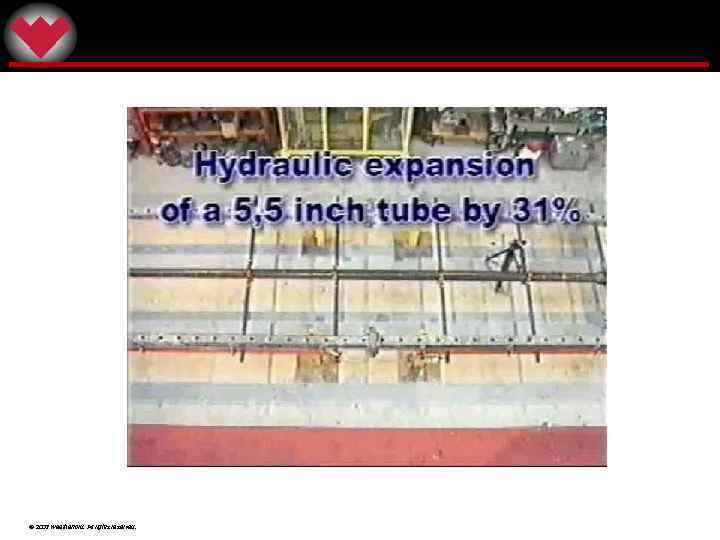

© 2003 Weatherford. All rights reserved.
© 2003 Weatherford. All rights reserved.
Конусное расширение через соединение © 2003 Weatherford. All rights reserved.

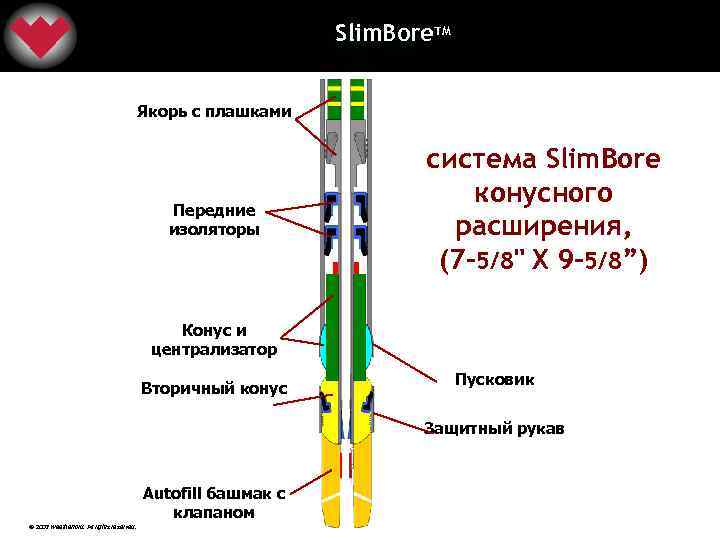

Slim. Bore. TM Якорь с плашками Передние изоляторы система Slim. Bore конусного расширения, (7 -5/8" X 9 -5/8”) Конус и централизатор Вторичный конус Пусковик Защитный рукав Autofill башмак с клапаном © 2003 Weatherford. All rights reserved.

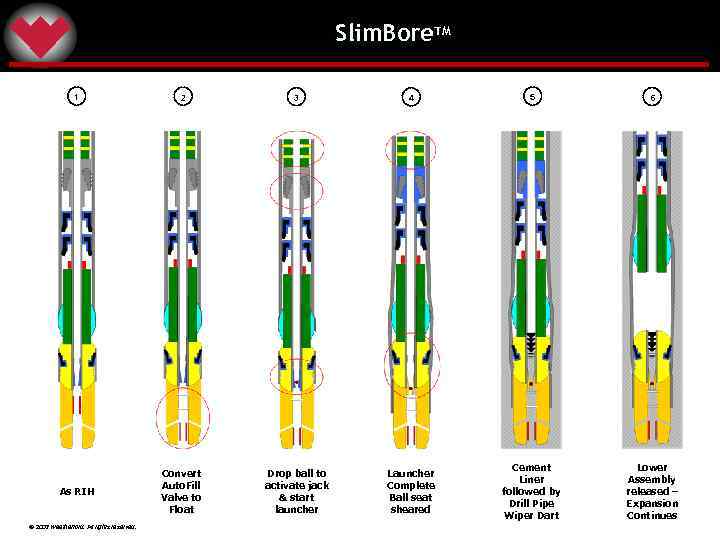

Slim. Bore. TM 1 2 3 4 5 6 As RIH Convert Auto. Fill Valve to Float Drop ball to activate jack & start launcher Launcher Complete Ball seat sheared Cement Liner followed by Drill Pipe Wiper Dart Lower Assembly released – Expansion Continues © 2003 Weatherford. All rights reserved.
TM Opti. Well. TM дизайн расширяемых технологий 4 -1/4” 5 -1/2” 30 -0” 7 -0” 26 -0” 20 -0” 18 -0” 10 -3/4” 16 -0” 13 -3/8” 5 -1/2” 11 -3/4” 7 -5/8” 6 -0” 8 -5/8” 11 -3/4” 8 -5/8” 13 -3/8” 5 -1/2” 7 -5/8” 6 -0” 7 -5/8” 5 -1/2” 6 -0” 13 -3/8” 11 -3/4” 9 -5/8” 7 -0” 9 -5/8” or 9 -3/8” 5 -1/2” 7 -5/8” 7 -0” FJ Обычный дизайн Расширяемый дизайн Opti. Well. TM Схема решений © 2003 Weatherford. All rights reserved. 5 -1/2”

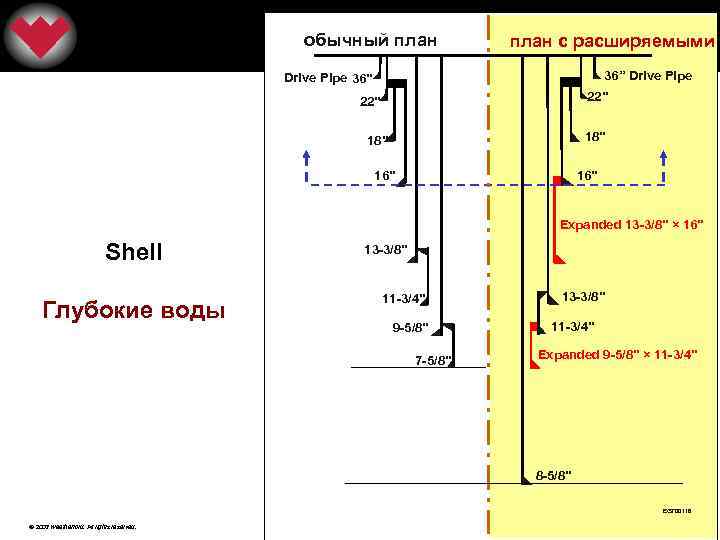

обычный план с расширяемыми 36” Drive Pipe 36" 22" 18" 16" Expanded 13 -3/8" × 16" Shell Глубокие воды 13 -3/8" 11 -3/4" 9 -5/8" 7 -5/8" 13 -3/8" 11 -3/4" Expanded 9 -5/8" × 11 -3/4" 8 -5/8" EGT 00118 © 2003 Weatherford. All rights reserved.
обычный план с расширяемыми 36" 20" 16" 26" Expanded 13 -3/8" × 16" 20" Глубоко водный Slim. Bore. TM 16" 13 -3/8" 11 -3/4" 13 -3/8" Expanded 9 -5/8" × 11 -3/4" 9 -5/8" 9 -3/8" Expanded 7 -5/8" × 9 -3/8" 7" 7" EGT 00118 © 2003 Weatherford. All rights reserved.

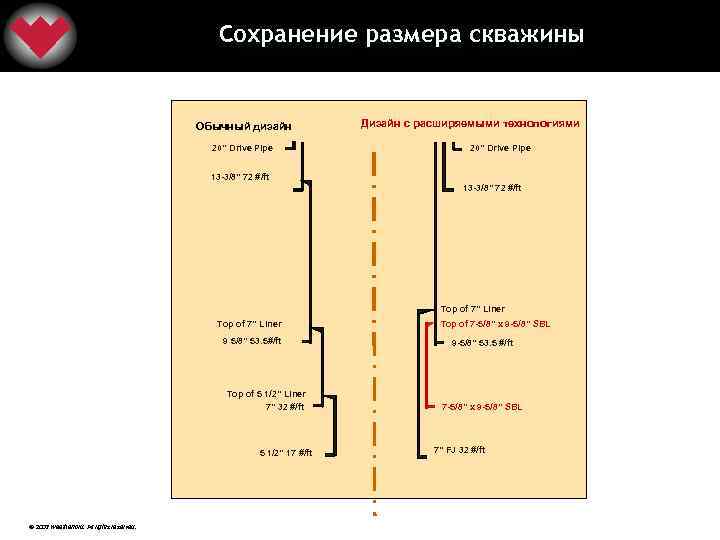

Сохранение размера скважины Обычный дизайн 20" Drive Pipe Дизайн с расширяемыми технологиями 20" Drive Pipe 13 -3/8” 72 #/ft Top of 7” Liner 9 5/8” 53. 5#/ft Top of 5 1/2” Liner 7” 32 #/ft 5 1/2” 17 #/ft © 2003 Weatherford. All rights reserved. Top of 7 -5/8” x 9 -5/8” SBL 9 -5/8” 53. 5 #/ft 7 -5/8” x 9 -5/8” SBL 7” FJ 32 #/ft
Твердые расширяемые трубы Есть ли будущее в объединение этих Вращательное технологий? Расширение конусом расширение © 2003 Weatherford. All rights reserved.

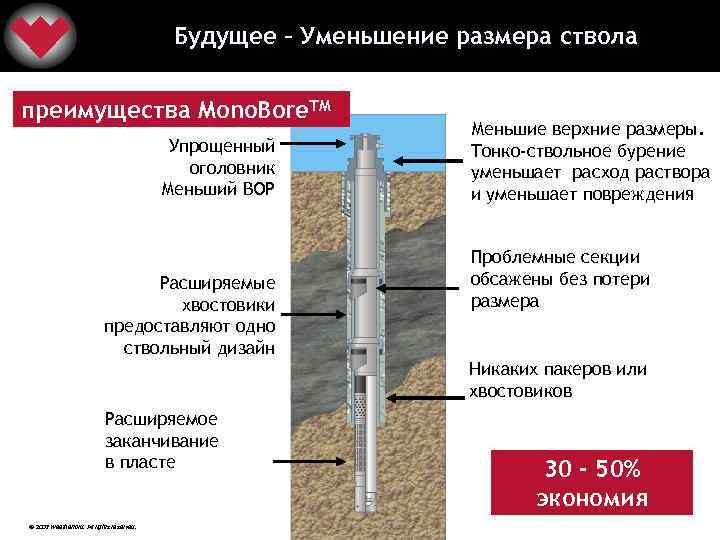

Будущее – Уменьшение размера ствола преимущества Mono. Bore. TM Упрощенный оголовник Меньший BOP Расширяемые хвостовики предоставляют одно ствольный дизайн Меньшие верхние размеры. Тонко-ствольное бурение уменьшает расход раствора и уменьшает повреждения Проблемные секции обсажены без потери размера Никаких пакеров или хвостовиков Расширяемое заканчивание в пласте © 2003 Weatherford. All rights reserved. 30 - 50% экономия
Mono. Bore. TM хвостовики Conventional Well / Field Design 20” STE Optimum Well Design 13 -3/8” 20 in. Drive Pipe 13. 375 in. 9 -5/8” 16 in. Casing 13 -3/8” 13. 375 in. Casing 9. 625 in. 8 x 9 -625 in. STE 8” 8” 11 -3/4” 11. 75 in. Casing 9. 6250 in. Casing 9 -5/8” 8 x 9 -625 in. STE 8” 7 in. Casing 7” 7” 7 in. Casing TD © 2003 Weatherford. All rights reserved. TD Mono. Bore. TM Well
Твердые расширяемые тенологии Спасибо за Ваше внимание © 2003 Weatherford. All rights reserved.
