Распределенная автоматизированная система мониторинга телевизионного и радиовещания Митченков

Распределенная автоматизированная система мониторинга телевизионного и радиовещания Митченков Сергей Геннадьевич Ведищев Александр Михайлович Научно-производственная фирма «Радиан-М» 129110, г. Москва, Глинистый пер. , д. 14 www. radian-m. ru

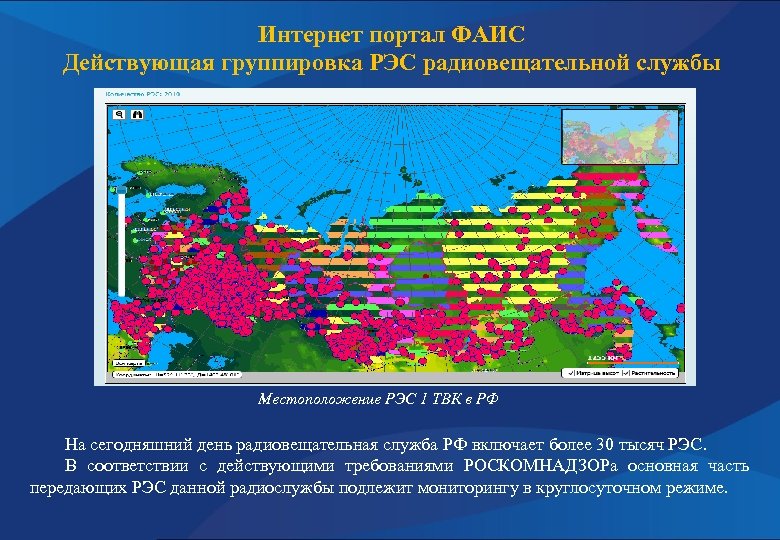

Интернет портал ФАИС Действующая группировка РЭС радиовещательной службы Местоположение РЭС 1 ТВК в РФ На сегодняшний день радиовещательная служба РФ включает более 30 тысяч РЭС. В соответствии с действующими требованиями РОСКОМНАДЗОРа основная часть передающих РЭС данной радиослужбы подлежит мониторингу в круглосуточном режиме.

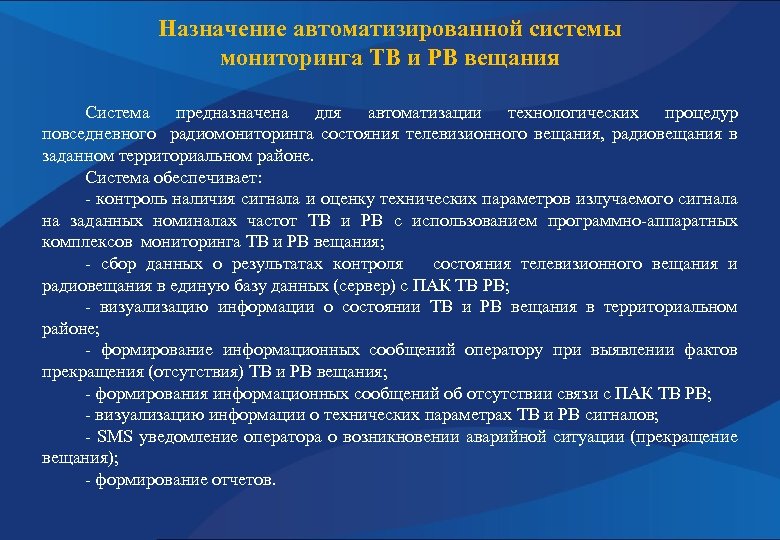

Назначение автоматизированной системы мониторинга ТВ и РВ вещания Система предназначена для автоматизации технологических процедур повседневного радиомониторинга состояния телевизионного вещания, радиовещания в заданном территориальном районе. Система обеспечивает: - контроль наличия сигнала и оценку технических параметров излучаемого сигнала на заданных номиналах частот ТВ и РВ с использованием программно-аппаратных комплексов мониторинга ТВ и РВ вещания; - сбор данных о результатах контроля состояния телевизионного вещания и радиовещания в единую базу данных (сервер) с ПАК ТВ РВ; - визуализацию информации о состоянии ТВ и РВ вещания в территориальном районе; - формирование информационных сообщений оператору при выявлении фактов прекращения (отсутствия) ТВ и РВ вещания; - формирования информационных сообщений об отсутствии связи с ПАК ТВ РВ; - визуализацию информации о технических параметрах ТВ и РВ сигналов; - SMS уведомление оператора о возникновении аварийной ситуации (прекращение вещания); - формирование отчетов.

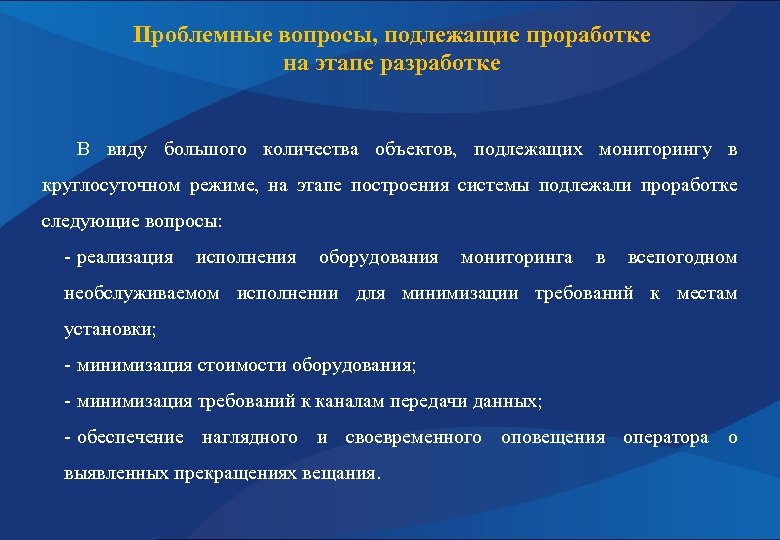

Проблемные вопросы, подлежащие проработке на этапе разработке В виду большого количества объектов, подлежащих мониторингу в круглосуточном режиме, на этапе построения системы подлежали проработке следующие вопросы: - реализация исполнения оборудования мониторинга в всепогодном необслуживаемом исполнении для минимизации требований к местам установки; - минимизация стоимости оборудования; - минимизация требований к каналам передачи данных; - обеспечение наглядного и своевременного оповещения оператора о выявленных прекращениях вещания.

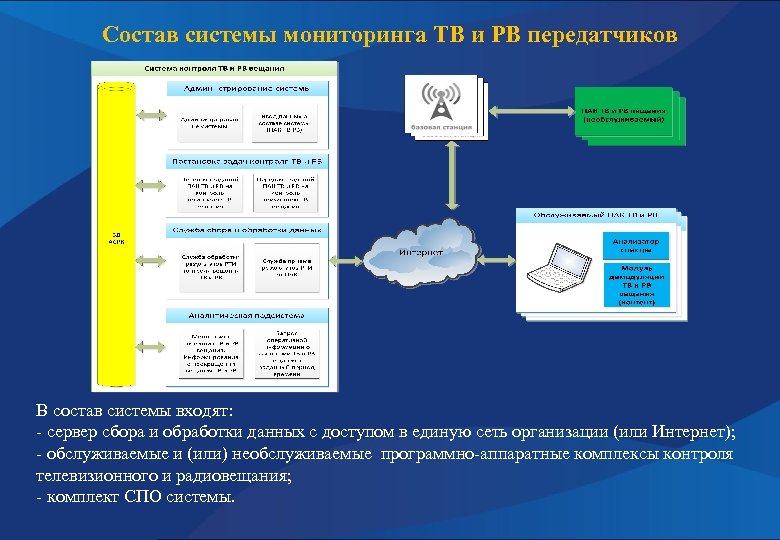

Состав системы мониторинга ТВ и РВ передатчиков В состав системы входят: - сервер сбора и обработки данных с доступом в единую сеть организации (или Интернет); - обслуживаемые и (или) необслуживаемые программно-аппаратные комплексы контроля телевизионного и радиовещания; - комплект СПО системы.

Необслуживаемый вариант исполнения комплекса В состав необслуживаемых ПАК ТВ и РВ вещания входят: - радиоприемный модуль с модулем цифровой обработки сигналов; - микропроцессорный модуль; - модуль передачи данных по сети GSM/UMTS; - комплект антенн. Вариант исполнения № 1 Вариант исполнения № 2 Достоинством необслуживаемого ПАК ТВ и РВ является минимальные требования к местам размещения оборудования (опоры передающих антенн, чердачные помещения и др. ).

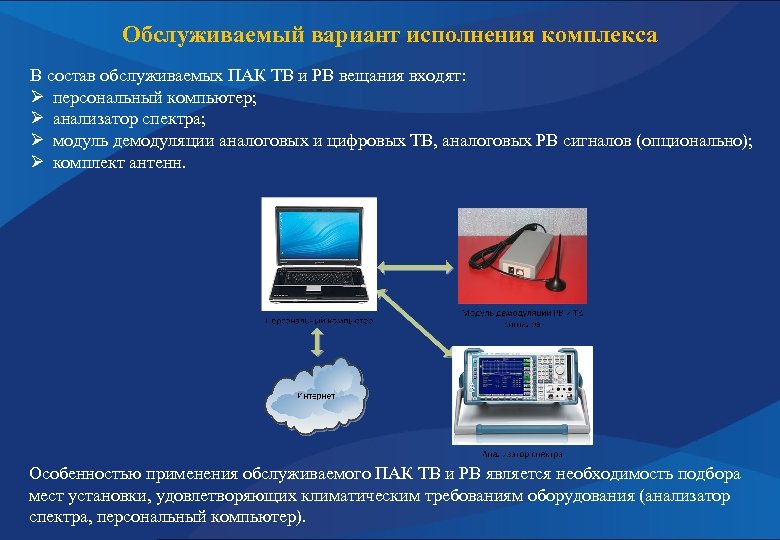

Обслуживаемый вариант исполнения комплекса В состав обслуживаемых ПАК ТВ и РВ вещания входят: Ø персональный компьютер; Ø анализатор спектра; Ø модуль демодуляции аналоговых и цифровых ТВ, аналоговых РВ сигналов (опционально); Ø комплект антенн. Особенностью применения обслуживаемого ПАК ТВ и РВ является необходимость подбора мест установки, удовлетворяющих климатическим требованиям оборудования (анализатор спектра, персональный компьютер).

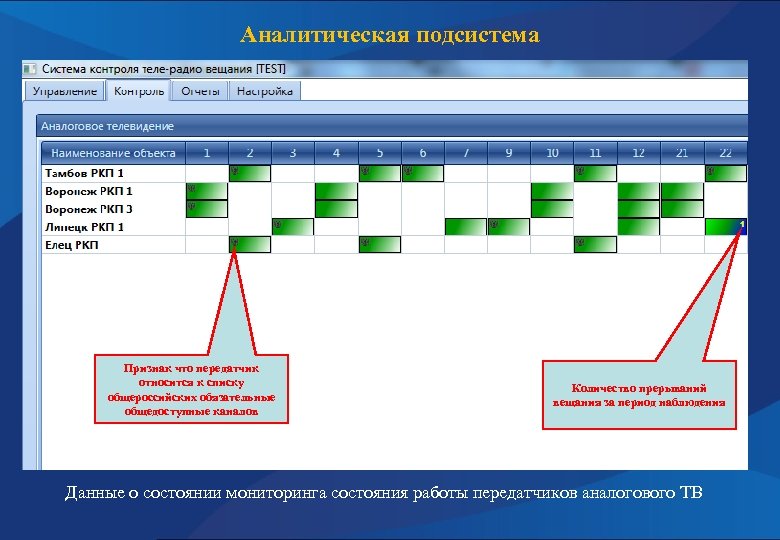

Аналитическая подсистема Признак что передатчик относится к списку общероссийских обязательные общедоступные каналов Количество прерываний вещания за период наблюдения Данные о состоянии мониторинга состояния работы передатчиков аналогового ТВ

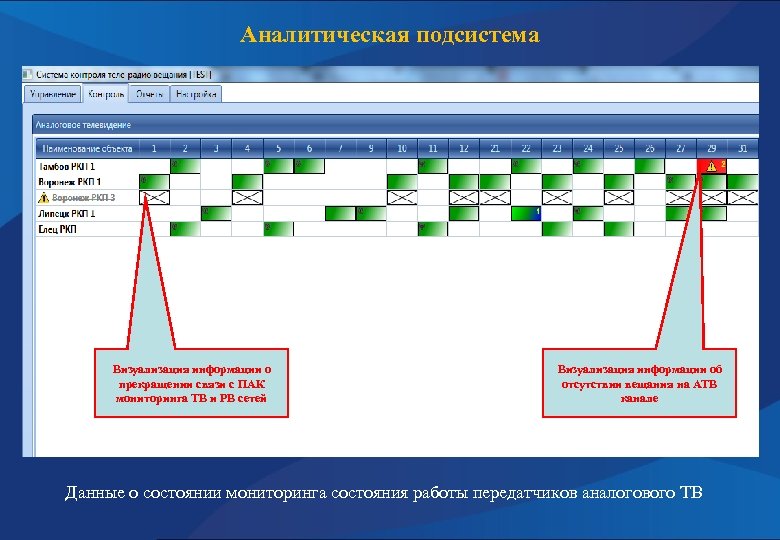

Аналитическая подсистема Визуализация информации о прекращении связи с ПАК мониторинга ТВ и РВ сетей Визуализация информации об отсутствии вещания на АТВ канале Данные о состоянии мониторинга состояния работы передатчиков аналогового ТВ

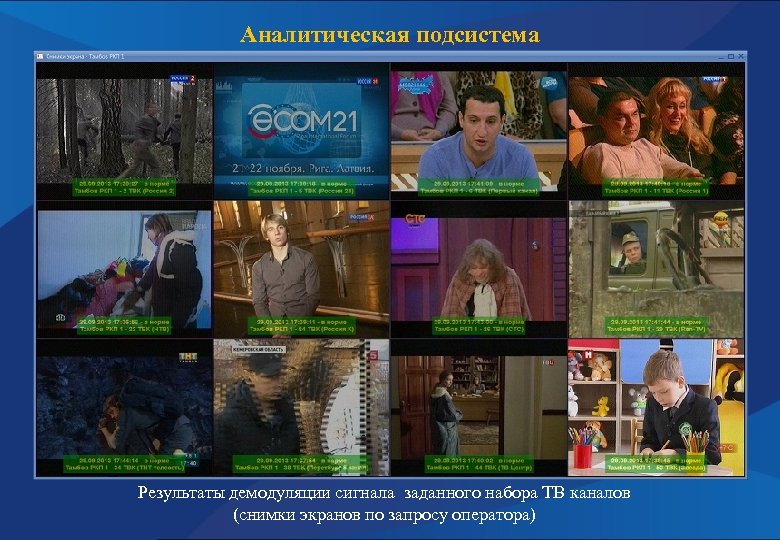

Аналитическая подсистема Результаты демодуляции сигнала заданного набора ТВ каналов (снимки экранов по запросу оператора)

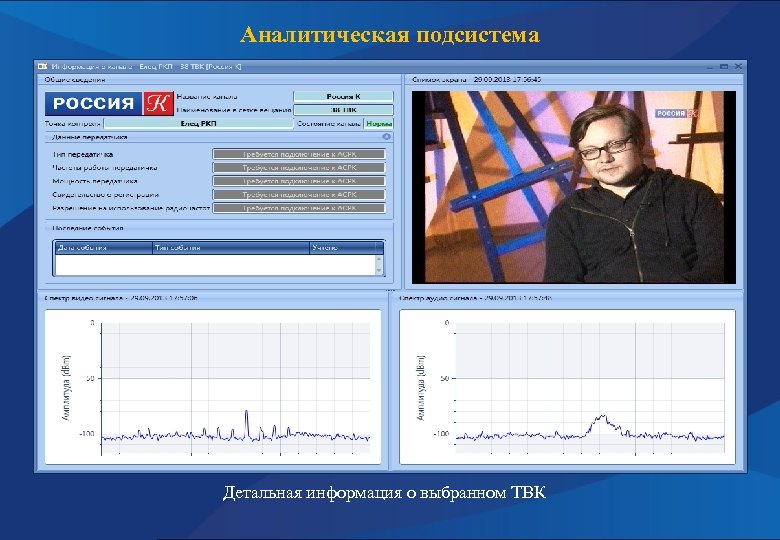

Аналитическая подсистема Детальная информация о выбранном ТВК

Аналитическая подсистема Детальная информация о выбранном ТВК

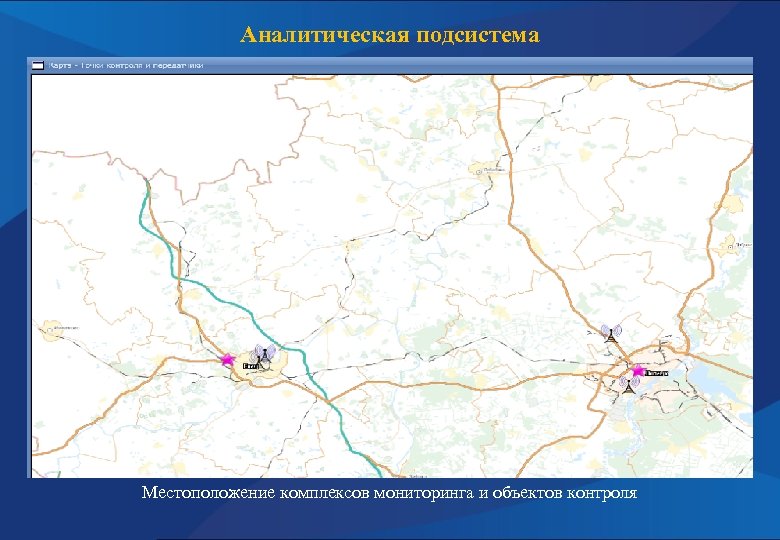

Аналитическая подсистема Местоположение комплексов мониторинга и объектов контроля

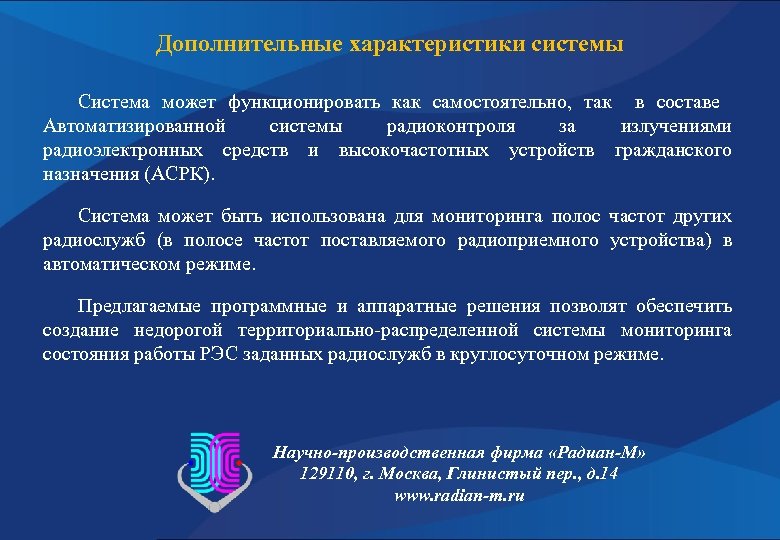

Дополнительные характеристики системы Система может функционировать как самостоятельно, так в составе Автоматизированной системы радиоконтроля за излучениями радиоэлектронных средств и высокочастотных устройств гражданского назначения (АСРК). Система может быть использована для мониторинга полос частот других радиослужб (в полосе частот поставляемого радиоприемного устройства) в автоматическом режиме. Предлагаемые программные и аппаратные решения позволят обеспечить создание недорогой территориально-распределенной системы мониторинга состояния работы РЭС заданных радиослужб в круглосуточном режиме. Научно-производственная фирма «Радиан-М» 129110, г. Москва, Глинистый пер. , д. 14 www. radian-m. ru
