Распределение электроэнергии внутри предприятия Шкала напряжений

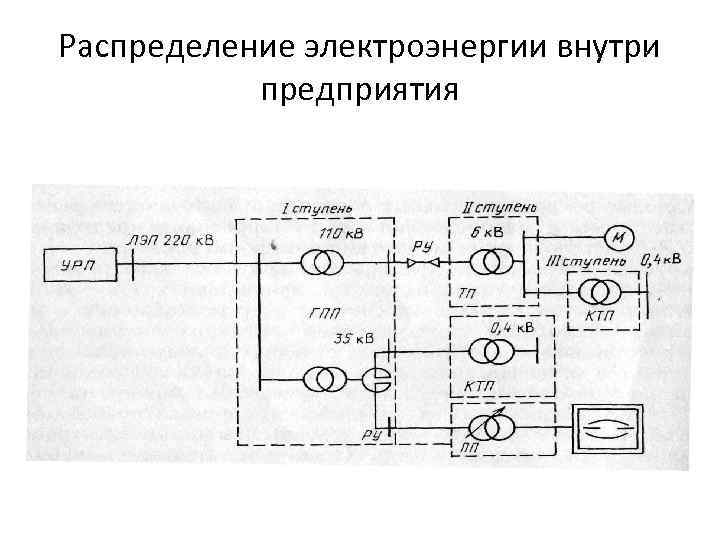

Распределение электроэнергии внутри предприятия

Шкала напряжений • До 1 к. В, частота 50 Гц • • Фазные Межфазные Постоянный ток 12, 24, 36, 40, 127, 220. 380 В 36, 42, 220. 380, 660 В 12, 24, 36, 48. 110, 220, 440 В • Свыше 1 к. В, частота 50 Гц • • • Межфазные 3, 6, 10, 20, 35, 110, 154, 220, 330 к. В • Для ЭТУ установлены в ПУЭ следующие рабочие напряжения: • • • до 1 к. В фазное напряжение постоянный ток свыше 1 к. В ( пост. и перем. ток ) -до 50 В - до 110 В - до 1600 В и более.

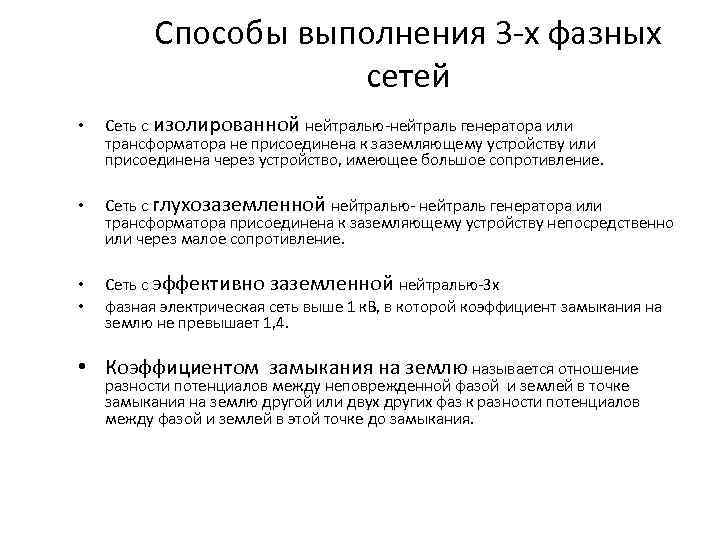

Способы выполнения 3 -х фазных сетей • Сеть с изолированной нейтралью-нейтраль генератора или трансформатора не присоединена к заземляющему устройству или присоединена через устройство, имеющее большое сопротивление. • Сеть с глухозаземленной нейтралью- нейтраль генератора или трансформатора присоединена к заземляющему устройству непосредственно или через малое сопротивление. • • Сеть с эффективно заземленной нейтралью-3 х фазная электрическая сеть выше 1 к. В, в которой коэффициент замыкания на землю не превышает 1, 4. • Коэффициентом замыкания на землю называется отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.

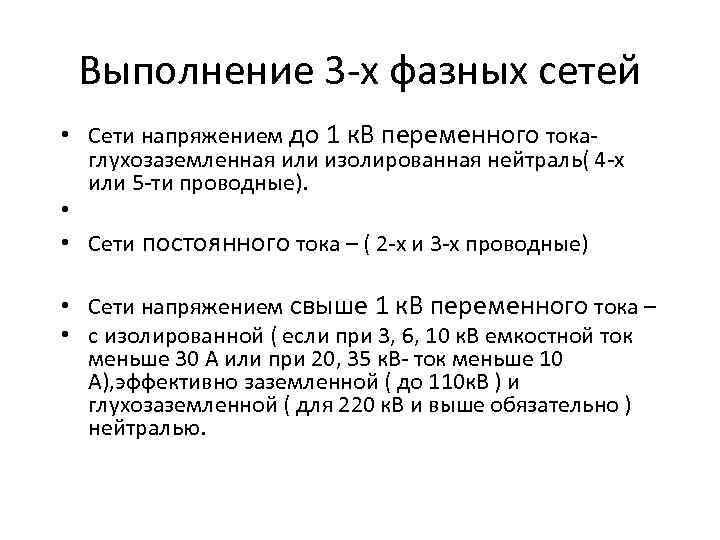

Выполнение 3 -х фазных сетей • Сети напряжением до 1 к. В переменного токаглухозаземленная или изолированная нейтраль( 4 -х или 5 -ти проводные). • • Сети постоянного тока – ( 2 -х и 3 -х проводные) • Сети напряжением свыше 1 к. В переменного тока – • с изолированной ( если при 3, 6, 10 к. В емкостной ток меньше 30 А или при 20, 35 к. В- ток меньше 10 А), эффективно заземленной ( до 110 к. В ) и глухозаземленной ( для 220 к. В и выше обязательно ) нейтралью.

Одиночная система сборных шин

Обходная система сборных шин

Двойная система сборных шин

Двойная система сборных шин (а) и с обходной системой (б)

Схема с двумя секционированными системами сборных шин

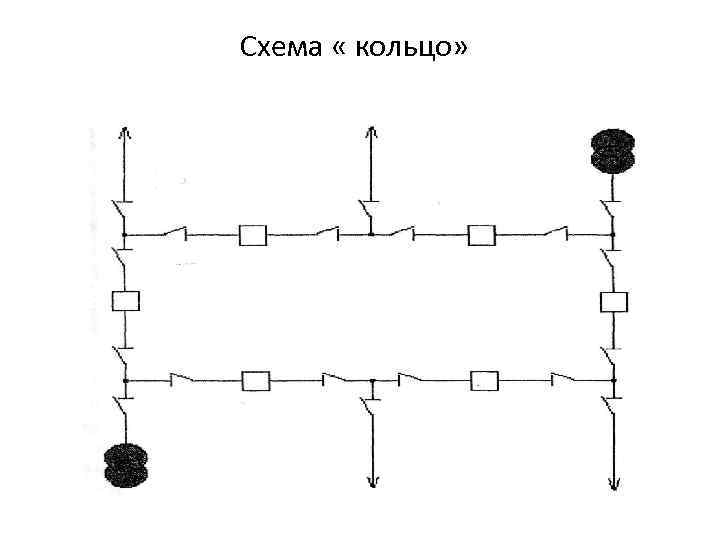

Схема « кольцо»

Схемы типа «мостик» (слева) и распределительного пункта (справа)

Схема блока трансформатор- линия

Схема блока трансформатор- магистраль

Магистральная линия электропередачи

Схема глубокого ввода напряжением 35 к. В

Индивидуальные графики нагрузки

Индивидуальные графики нагрузки

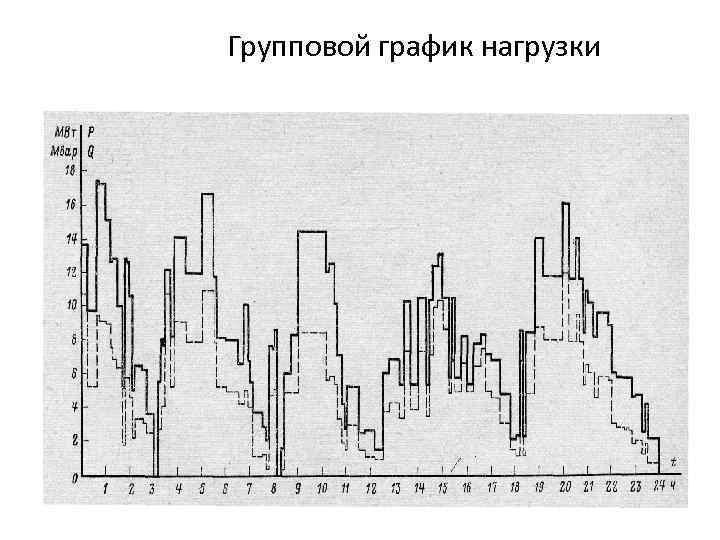

Групповой график нагрузки

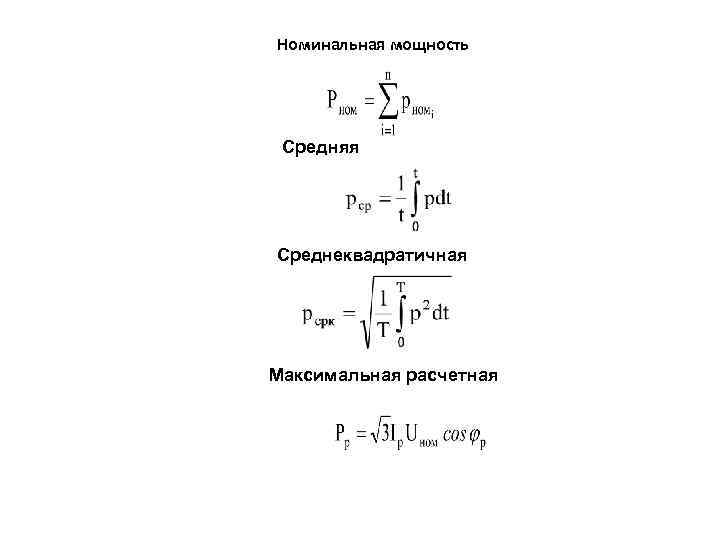

Номинальная мощность Средняя Среднеквадратичная Максимальная расчетная

Коэффициент использования Коэффициент включения Коэффициент загрузки Коэффициент формы графика нагрузки , где

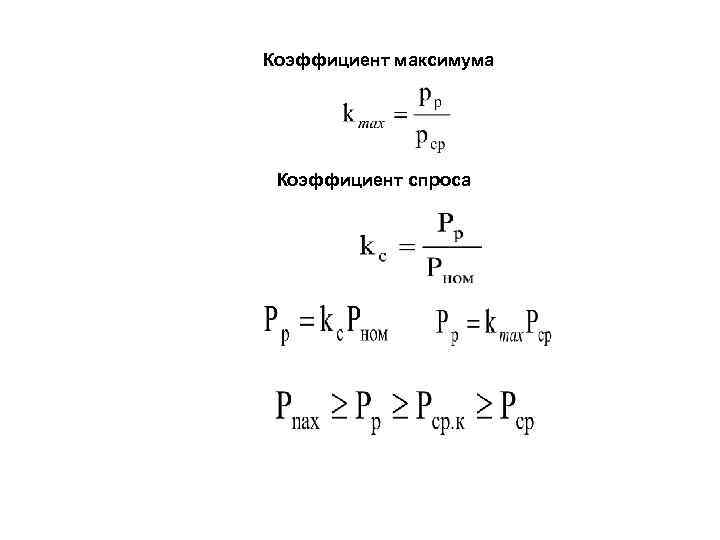

Коэффициент максимума Коэффициент спроса

Расчётная нагрузка на линию ввода печи СШВ-3. 100/9
