Расчёт сопротивления нагрузки от соседних линий этой же

Расчёт сопротивления нагрузки от соседних линий этой же ветви реактора, подпитывающих КЗ (IНГ 2)
ТЭЦ с двумя секциями на ГРУ и генераторами ТВФ-63, трансформаторы связи ТРДН– 40000/110, UК
от линейного реактора питаются 6 линий нагрузки (по 3 на ветвь) с номинальным током
Выбор реактора по номинальному току РБСГ 10 -2 х1000
Результирующее сопротивление цепи КЗ в начале потребительской линии при отсутствии реактора
Требуемое сопротивление цепи КЗ из условия обеспечения номинальной отключающей способности выключателя
Требуемое сопротивление реактора для ограничения тока КЗ
Выбираем реактор РБСГ 10– 2 х1000– 0, 22, где 0, 22 – сопротивление
Результирующее сопротивление цепи КЗ с учётом реактора
Фактическое значение тока КЗ за реактором от основных источников электростанции – генераторов и системы
Ток через выключатель
Электродинамическая стойкость (ударный ток КЗ)
Термическая стойкость
Остаточное напряжение на шинах ГРУ при КЗ за реактором
Потеря напряжения при протекании максимального тока в нормальном рабочем режиме
Скачать презентацию Расчёт сопротивления нагрузки от соседних линий этой же Скачать презентацию Расчёт сопротивления нагрузки от соседних линий этой же

выбор линейных реакторов.pptx

  • Количество слайдов: 15

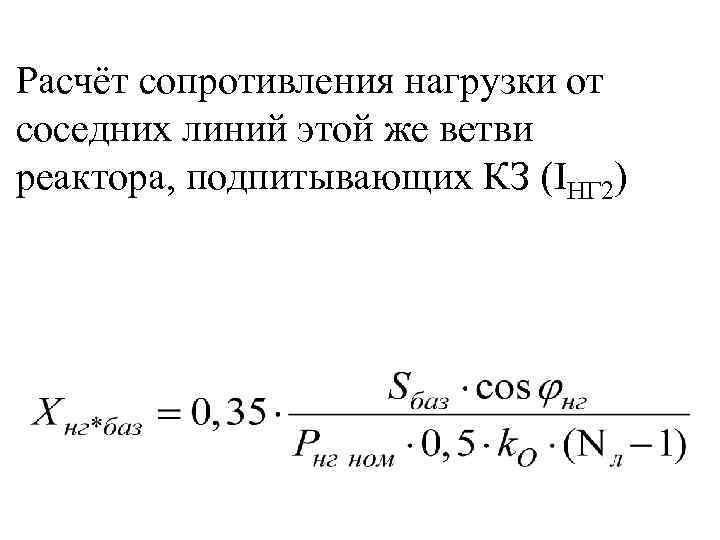

>Расчёт сопротивления нагрузки от соседних линий этой же ветви реактора, подпитывающих КЗ (IНГ 2) Расчёт сопротивления нагрузки от соседних линий этой же ветви реактора, подпитывающих КЗ (IНГ 2)

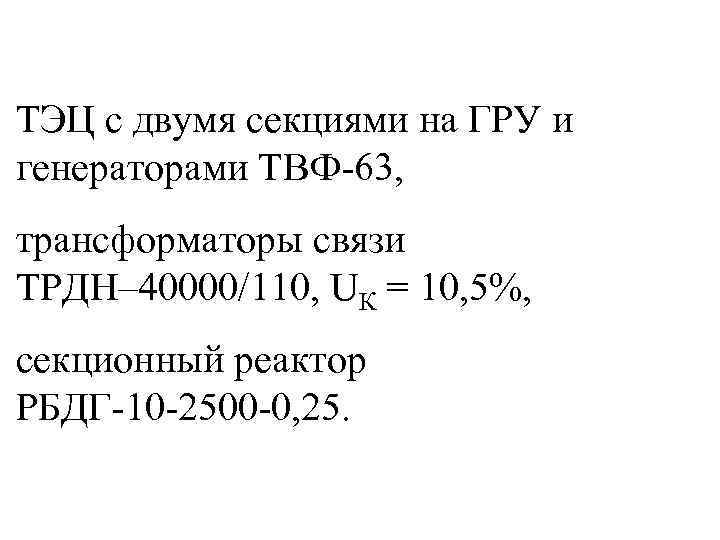

>ТЭЦ с двумя секциями на ГРУ и генераторами ТВФ-63, трансформаторы связи ТРДН– 40000/110, UК ТЭЦ с двумя секциями на ГРУ и генераторами ТВФ-63, трансформаторы связи ТРДН– 40000/110, UК = 10, 5%, секционный реактор РБДГ-10 -2500 -0, 25.

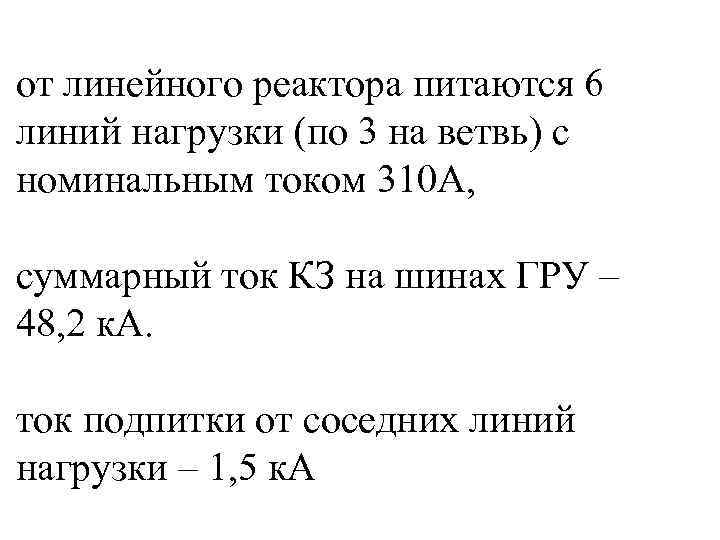

>от линейного реактора питаются 6 линий нагрузки (по 3 на ветвь) с номинальным током от линейного реактора питаются 6 линий нагрузки (по 3 на ветвь) с номинальным током 310 А, суммарный ток КЗ на шинах ГРУ – 48, 2 к. А. ток подпитки от соседних линий нагрузки – 1, 5 к. А

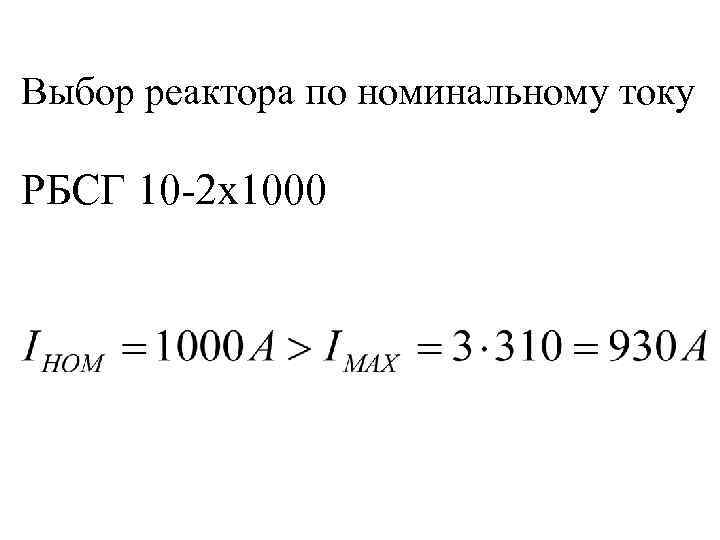

>Выбор реактора по номинальному току РБСГ 10 -2 х1000 Выбор реактора по номинальному току РБСГ 10 -2 х1000

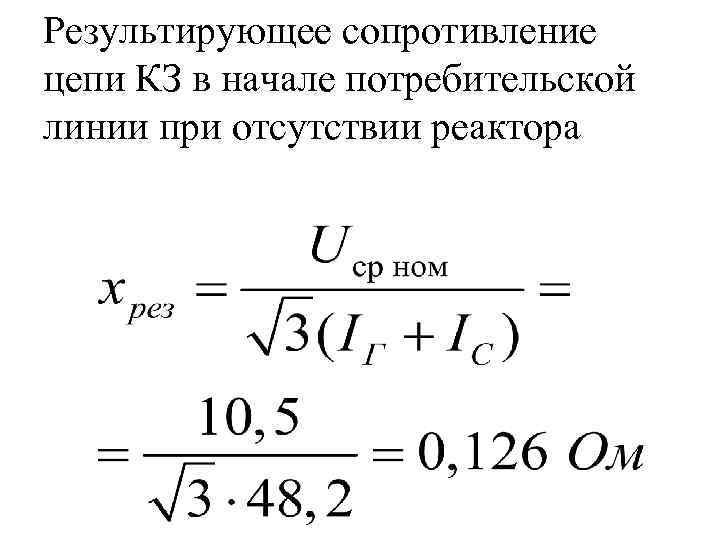

>Результирующее сопротивление цепи КЗ в начале потребительской линии при отсутствии реактора Результирующее сопротивление цепи КЗ в начале потребительской линии при отсутствии реактора

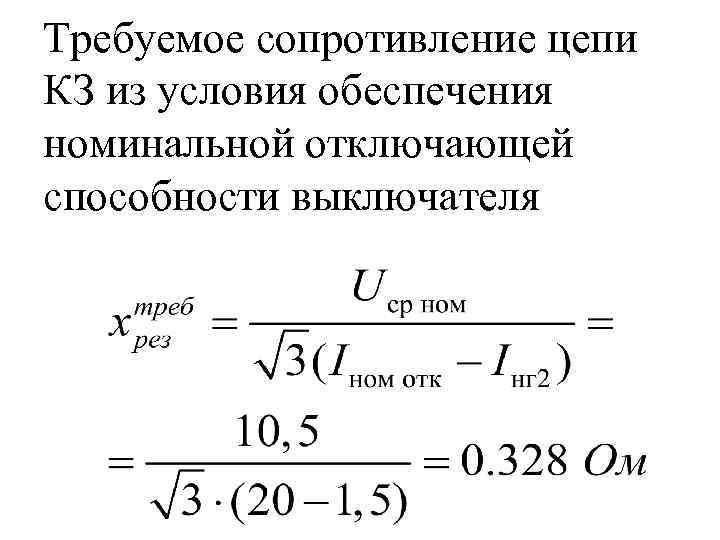

>Требуемое сопротивление цепи КЗ из условия обеспечения номинальной отключающей способности выключателя Требуемое сопротивление цепи КЗ из условия обеспечения номинальной отключающей способности выключателя

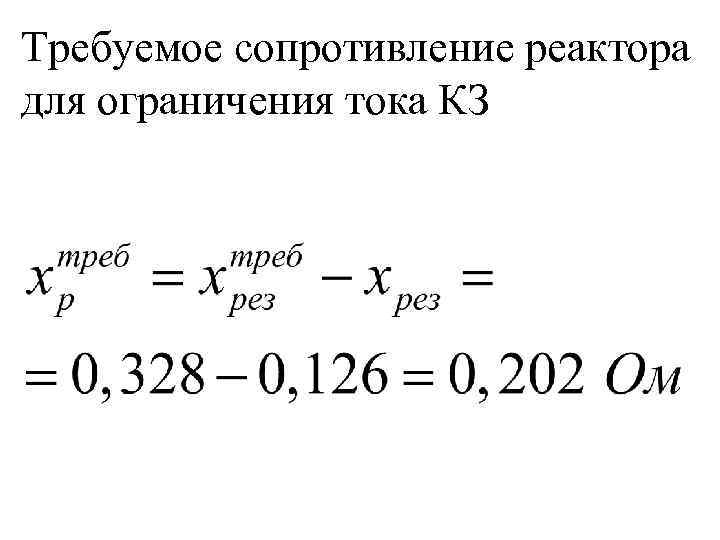

>Требуемое сопротивление реактора для ограничения тока КЗ Требуемое сопротивление реактора для ограничения тока КЗ

>Выбираем реактор РБСГ 10– 2 х1000– 0, 22, где 0, 22 – сопротивление Выбираем реактор РБСГ 10– 2 х1000– 0, 22, где 0, 22 – сопротивление реактора в Омах, iу ном = 55 к. А, коэффициент связи 0, 53; Iтерм ном = 25, 6 к. А; tтерм ном = 8 c

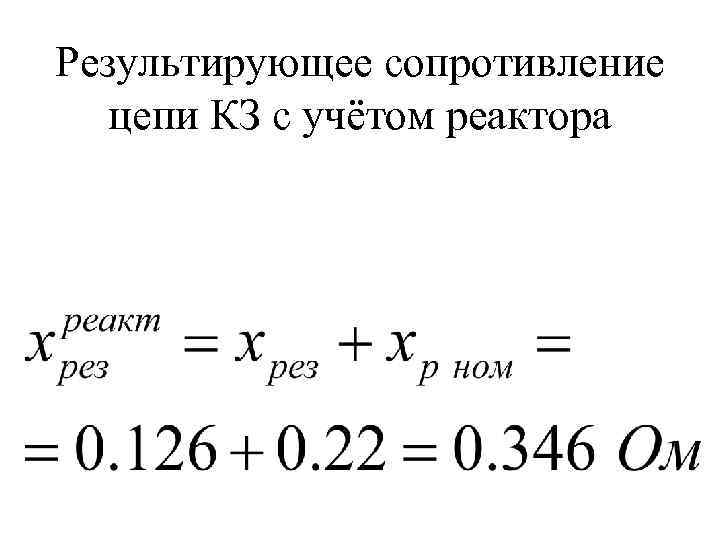

>Результирующее сопротивление цепи КЗ с учётом реактора Результирующее сопротивление цепи КЗ с учётом реактора

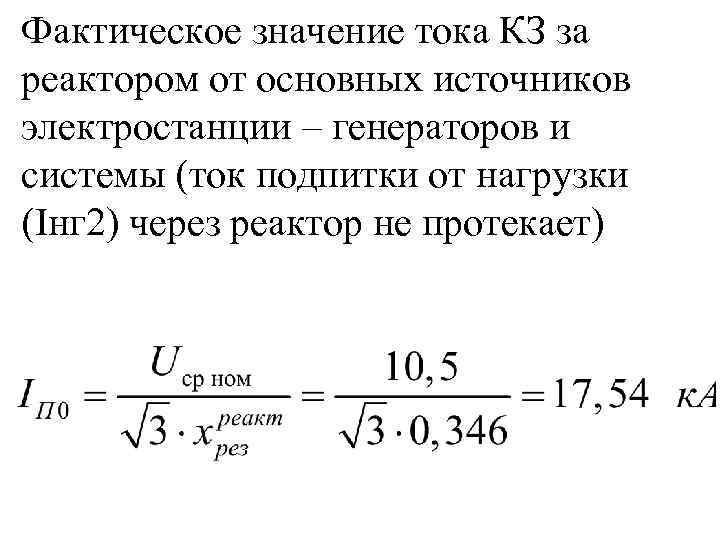

>Фактическое значение тока КЗ за реактором от основных источников электростанции – генераторов и системы Фактическое значение тока КЗ за реактором от основных источников электростанции – генераторов и системы (ток подпитки от нагрузки (Iнг 2) через реактор не протекает)

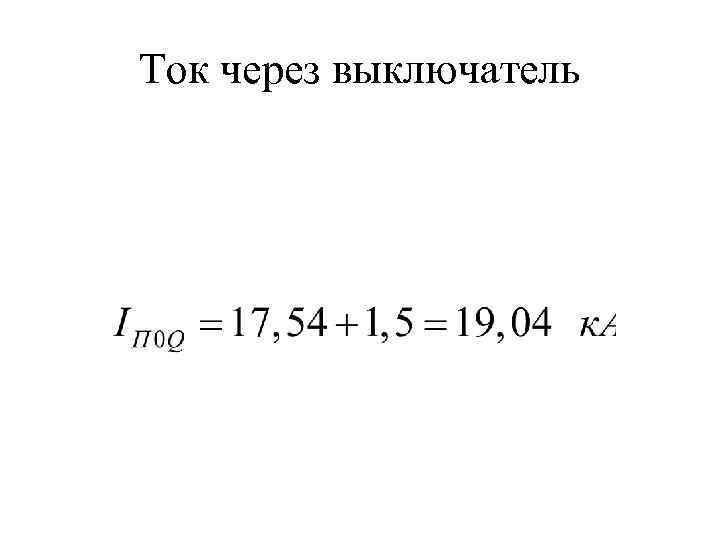

>Ток через выключатель Ток через выключатель

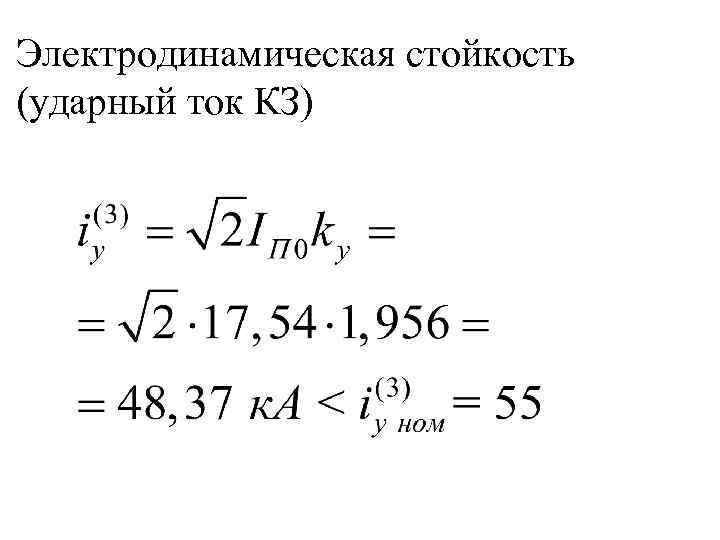

>Электродинамическая стойкость (ударный ток КЗ) Электродинамическая стойкость (ударный ток КЗ)

>Термическая стойкость Термическая стойкость

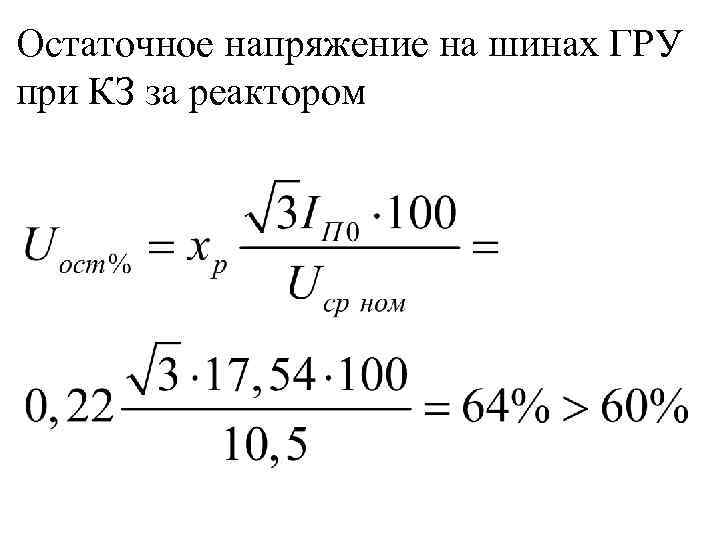

>Остаточное напряжение на шинах ГРУ при КЗ за реактором Остаточное напряжение на шинах ГРУ при КЗ за реактором

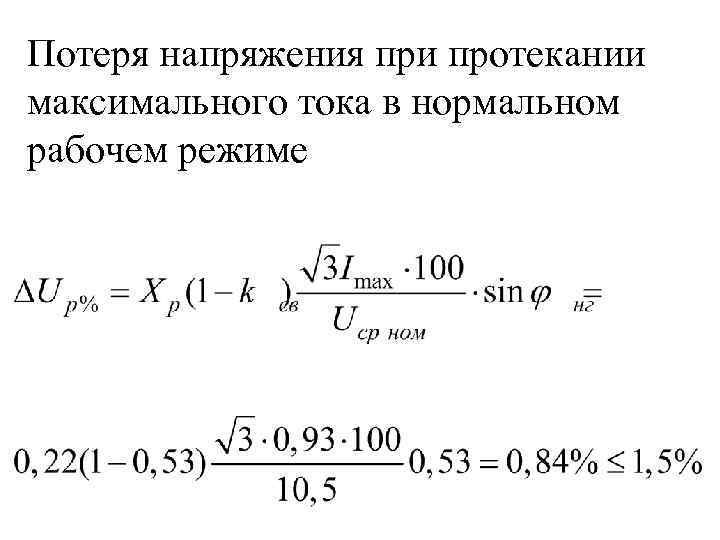

>Потеря напряжения при протекании максимального тока в нормальном рабочем режиме Потеря напряжения при протекании максимального тока в нормальном рабочем режиме
